一、前言
静电放电发生器是一种用于产生高压和高频电场的设备，主要用于模拟雷击、静电放电等环境，对于测试和评估电子元器件及系统的抗干扰能力具有重要意义。
本操作指导书旨在帮助用户正确使用静电放电发生器，保证测试结果的准确性和安全性。
二、设备介绍
1. 设备外观
静电放电发生器通常采用桌面式或机柜式设计，外观上常见的颜色为灰色或白色。
设备上方通常会配有一个显示屏幕，下方为控制面板。
2. 设备参数
静电放电发生器主要参数包括输出峰值电压、输出脉冲宽度、输出脉冲频率等。
根据不同的测试需求，可以设置不同的参数值。
3. 设备接口
静电放电发生器通常具有多种接口，包括BNC接口、USB接口、RS232接口等。
用户可以通过这些接口与其他设备进行连接和通信。
三、操作步骤
1. 准备工作
a. 确认设备所处环境是否符合要求：应该避免在潮湿或有腐蚀性气体
的环境中使用设备。
b. 确认设备接口是否正确连接：应该检查设备的各种接口是否与其他
设备正确连接。
c. 确认设备参数是否设置正确：应该根据测试需求设置合适的参数值。
2. 开机操作
a. 按下电源开关，等待设备自检完成。
b. 在显示屏幕上确认设备当前状态和参数设置。
3. 测试操作
a. 将被测样品与静电放电发生器连接，通常采用BNC接口连接。
b. 根据测试需求，设置合适的输出参数值。
c. 按下“开始测试”按钮，观察被测样品是否正常工作，并记录测试
结果。
4. 关机操作
a. 在控制面板上按下“关机”按钮。
b. 等待设备关闭完成，断开所有接口连接。
四、注意事项
1. 静电放电发生器产生高压和高频电场，使用时应该遵守相关安全规定和操作指导书。
2. 在进行任何操作之前，应该先确认所有接口连接是否正确，并检查设备状态和参数设置是否符合要求。
3. 在进行测试时，应该遵循相关标准和规范，并记录详细的测试结果和过程。
4. 在关闭设备之前，应该先断开所有接口连接，并按照操作指导书进行关机操作。
5. 如果遇到设备故障或异常情况，应该及时联系设备厂家或维修人员进行处理。
五、总结
静电放电发生器是一种重要的测试设备，正确使用和操作对于保证测试结果的准确性和安全性具有重要意义。
本操作指导书介绍了设备的基本参数和接口，以及正确的使用步骤和注意事项，希望能够帮助用户更好地使用静电放电发生器。
静电放电发生器安全操作及保养规程
静电放电发生器安全操作及保养规程1. 简介静电放电发生器是一种能生成高电场强度的设备，它能够通过放电的方式用于检测材料表面或接地点的电荷量，通常应用于静电带电检测、电气性能测量及一些特殊实验。
由于静电放电发生器具有高压高电场等危险性质，因此在操作过程中需要格外注意安全。
本文主要介绍静电放电发生器的安全操作及保养规程。
2. 安全操作规程2.1 电源1.静电放电发生器的电源应使用与标识一致的交流电源或直流电源。
2.在使用交流电源时，应保证电源与配电箱的电气参数一致，并注意电源线路的绝缘保护。
3.在使用直流电源时，应注意极性，确保正负极接线正确。
4.不得在高温、多尘、潮湿等恶劣环境下使用电源。
2.2 操作前准备1.操作前应先了解静电放电发生器的基本结构、工作原理及使用方法。
2.操作前应检查电源及接线，并用万用表等工具测试电流电压等参数是否正常。
3.操作前应穿戴带有橡胶底的鞋子、橡胶手套等防护用品。
4.操作前应将其它电子设备从操作区域中移除。
2.3 操作过程中的安全注意事项1.操作过程中不得触碰静电放电发生器的高压电极及高压电缆。
2.操作过程中应避免在电源开启的情况下拆卸或移动电子设备。
3.操作过程中应使用符合规定的工具和材料，严禁使用损坏或未检验合格的工具，以及切割、焊接、加工等手段破坏设备。
4.操作过程中应严格遵守安全防范措施，如使用警示标识，设置安全栏杆等。
2.4 操作后的处理1.操作结束时应及时关闭电源及电极开关。
2.操作结束后应将设备清理干净并进行检查，根据使用情况及时更换易损件。
3.操作结束后应关闭设备与电源，拆卸设备并存储到指定的位置。
3. 保养规程3.1 设备存放1.静电放电发生器应存放于干燥通风、无腐蚀性气体、低温环境下。
2.静电放电发生器应被存放在盒子或者袋子中，并严格遵守存放注意事项。
3.2 设备保养1.定期检查设备绝缘性能，保持设备表面清洁。
2.定期对电极及电缆进行检查并进行必要的更换及修理。
new智能型静电放电发生器ESD-20G 操作指导
蘇州市泰思特電子科技有限公司静电放电（ESD-20G）操作指导及注意事项1.仪器介绍：图3所标示数的名称依次是：（1）REDUCE（减小）；（2）ADD（增加）；（3）LEFT（向左）；（4）DOWN（向下）；（5）UP（向上）；（6）RIGHT（向右）；；（7）SELECT（设定）；（8）RUN（运行）/PAUSE（暂停）；（9）H.V OUTPUT（高压输出端口）；（10）液晶显示屏。
--------------------------------------------------------------------------------如上图所示, 面板上共有8 个按键ADD,REDUCE,UP,DOWN,LEFT,RIGHT,SELECT,RUN/ PAUSE；其中UP,DOWN两个按键用来上下移动光标,光标所在的行即为选择使能行；按键 SELECT用于对光标所在行选择切换功能；按键LEFT,RIGHT可以左右移动光标，主要用于“时间间隔”“放电次数”“电压设定”的数值改变；按键ADD,REDUCE用于对光标所在位置的数字加/减；按键RUN/PAUSE用于运行和停止。
注：气隙放电只能在单次放电模式下进行，其它放电模式下无效。
2.做ESD测试时 主要操作步骤：第一步：打开主机电源。
第二步：选择放电模式，接触放电或空气放电。
第三步：若选择接触放电（选用尖锥形的放电电极），极性切换选择正压或者负压。
第四步：若切换放电极性，只有在高压上电选择“否”的情况下才可以切换极性。
否则，切换不了。
第五步：四种放电模式,有单次放电、设定放电、自动放电、20PPS放电。
四种模式可任意选择。
第六步：若选择单次放电，高压上电选择选择“是”，选择好所需要的测试电压，按运行键RUN 进行测试，扣动一次枪击开关就放一次电，放电的速率跟手扣动枪击的快慢有关，扣的快，打的快，扣的慢，打的慢。
一般建议近1秒扣动一次枪击开关（这样接近标准）。
静电放电发生器操作指导书

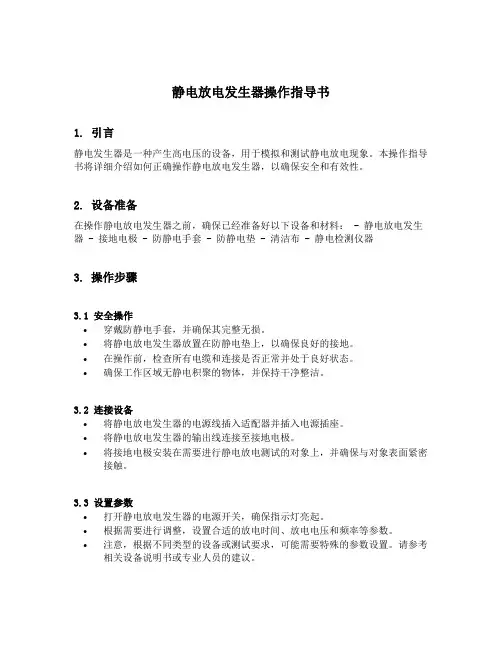

静电放电发生器操作指导书1. 引言静电发生器是一种产生高电压的设备，用于模拟和测试静电放电现象。
本操作指导书将详细介绍如何正确操作静电放电发生器，以确保安全和有效性。
2. 设备准备在操作静电放电发生器之前，确保已经准备好以下设备和材料： - 静电放电发生器 - 接地电极 - 防静电手套 - 防静电垫 - 清洁布 - 静电检测仪器3. 操作步骤3.1 安全操作•穿戴防静电手套，并确保其完整无损。
•将静电放电发生器放置在防静电垫上，以确保良好的接地。
•在操作前，检查所有电缆和连接是否正常并处于良好状态。
•确保工作区域无静电积聚的物体，并保持干净整洁。
3.2 连接设备•将静电放电发生器的电源线插入适配器并插入电源插座。
•将静电放电发生器的输出线连接至接地电极。
•将接地电极安装在需要进行静电放电测试的对象上，并确保与对象表面紧密接触。
3.3 设置参数•打开静电放电发生器的电源开关，确保指示灯亮起。
•根据需要进行调整，设置合适的放电时间、放电电压和频率等参数。
•注意，根据不同类型的设备或测试要求，可能需要特殊的参数设置。
请参考相关设备说明书或专业人员的建议。
3.4 进行操作•当所有准备工作完成后，将防静电手套穿戴好，确保手部与设备的直接接触。
•轻轻触摸接地电极，并确保皮肤与接地电极接触良好。
•确保操作时不要接触到其他导电物体，以免发生意外。
3.5 静电放电测试•在进行静电放电测试前，使用静电检测仪器进行测试，确保工作区域的静电水平符合要求。
•按下静电放电发生器的放电按钮，开始进行静电放电测试。
•观察并记录测试结果，包括放电时间、放电电压以及可能的反应或损坏情况。
3.6 结束操作•放电测试完成后，将静电放电发生器的电源开关关闭。
•将接地电极从测试对象上移除，并将其放置在防静电垫上，以防止静电积聚。
•清洁静电放电发生器和接地电极，使用清洁布擦拭表面。
4. 维护保养为确保静电放电发生器的长期可靠性和性能，需要进行定期维护保养： - 每次使用后，清洁发生器表面，确保没有灰尘或污垢积聚。
EMS61000-2A静电放电发生器操作步骤
图 6.6 此时 ESD Main2 处于选中的状态，按“ ”键可以进入 Main1 界面，按“确 定”键则跳出一个是否要进入等级测试的对话框，如图 6.9 所示。通过方向键选 中要设置的选项，按“确定”键进入编辑状态。 Pulse Counter：放电时计数模式的设置选项，当选择“Discharge only” 模式时，为只有检测到放电了才进行计数；当选择“Every Pulse”模式时，无论 有没有检测到放电都进行计数。 Trigger：触发模式的设置选项，当选择“Auto”模式时，为自动触发模式； 当选择“Manu”模式时，为手动触发模式。 Repetition：自动模式下的放电间隔设置选项，不同的工作模式，放电间隔 的可设置范围也不一样，在进行间隔设置时，会根据工作模式列出相应放电间隔 的可设定范围。 View History：查看历时记录的选项，选中它后按“确定”键就可以进入查 看历时记录的界面，如图 6.7 所示：
2a静电放电发生器操作步骤null2555eae084分享于2019
操作说明

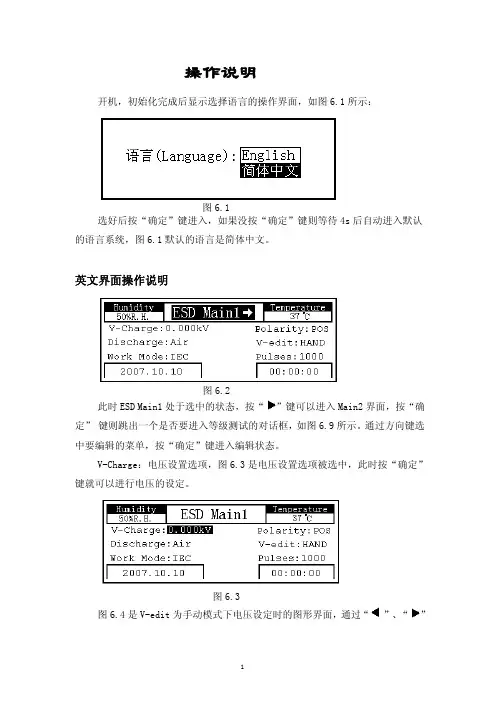

开机，初始化完成后显示选择语言的操作界面，如图 6.1 所示：
图 6.1 选好后按“确定”键进入，如果没按“确定”键则等待 4s 后自动进入默认 的语言系统，图 6.1 默认的语言是简体中文。
英文界面操作说明
图 6.2 此时 ESD Main1 处于选中的状态，按“ ”键可以进入 Main2 界面，按“确 定” 键则跳出一个是否要进入等级测试的对话框，如图 6.9 所示。通过方向键选 中要编辑的菜单，按“确定”键进入编辑状态。 V-Charge：电压设置选项，图 6.3 是电压设置选项被选中，此时按“确定” 键就可以进行电压的设定。
图 6.7 TestNO.1 为最近一次的测试记录，总共保存最近的 10 组测试数据，通过 “ ”、“ ”键加减一位或通过“ ”、“ ”键加减五位来查阅历时记录， 查阅完成按“RESET”键退出。 当选中日期或时间时，同样按“确定”键可以设置日期和时间。 在 Main2 界面长按“ ”、“ ”键可以快速进入 Main1 界面。 所有的参数设置好后都具有记忆和掉电保护功能。设置好所有的选项之后， 按“START”键，进入 ESD Running 界面，如图 6.8 所示：
ESD61002T 触摸式全智能静电放电发生器 说明书
ESD61002T触摸式全智能静电放电发生器
产品型号:ESD61002TA、ESD61002TB
触摸式全智能静电放电发生器ESD61002T产品采用7.0英寸彩色触摸屏操作，完全符合并超越IEC61000-4-2和GB/T17626.2标准要求。
ESD61002T触摸式全智能静电放电发生器产品特性：
●7.0英寸彩色触摸屏操作；
●中英文切换，使用更方便；
●可编程操作，实现一键完成设定功能；
●使用进口程控高压电源，可靠性好；
●内置国际标准等级参数,体积小，操作方便；
●使用简单，无需注意操作顺序（有软件保护）；
●可以非常方便地更换阻容套件，以满足不同标准的试验要求。
ESD61002T触摸式全智能静电放电发生器
ESD61002T触摸式全智能静电放电发生器
ESD-DESK静电放电实验桌。
ESD-20G说明书
苏州泰思特电子科技有限公司
－ 0 －
ESD-20G 智能型静电放电发生器
使 用 说 明
一、静电放电测试仪概述
保护设备免受静电放电的危害，无论对生产厂或者用户都是一个十分重要的问题，特 别是采用微电子器件组装以后，为了确保产品和系统的可靠性，对静电放电危害性问题的 考虑显得尤其重要。 静电问题与环境条件以及使用场合有关，静电电荷尤其可能在干燥与使用人造纤维的 环境中产生。一个最普通的例子是操作人员在控制室的地毯上走动时，他走每一步都可能 从他的身体与织物交换中产生(包括得到或丢失)电荷；另外，操作人员和他的座椅间的摩 擦也可能产生电荷交换。操作人员可以是直接的或是通过静电感应而带电，对于后者，除 非操作人员有适当的接地措施，否则导了电的地毯就起不到任何保护作用。 图１给出了不同织物的相对湿度下可能产生的静电电压值，从图中可见针对不同的人 造织物与不同的环境条件，设备可以遭到高达数千伏的放电情况。
3.1 主要技术指标
(1) 充电电压范围 苏州泰思特电子科技有限公司 0～20.00kV － 3 －
ESD-20G 智能型静电放电发生器 (2) 静电极性 (3) 放电频率 正或负 单次 20次／秒 按设定的放电次数放电 自动放电 4位计数器(用于计数放电最多可达9999次) 放电电容: 150pF 放电电阻: 330Ω 圆锥形接触电极及球形气隙放电电极 10℃～35℃ 温度: 相对湿度: 30％～60％ 大气压力: 68KPa(680mbar)～106KPa(1060mbar) 单相AC175~250V， 50／60Hz
放电、连续放电（20pps）或自动放电” ； 在这一行“UP（5）,DOWN（4） ，SELECT （7） ”这三个按键为有效按键，其它按键无效； （注：只有在“接触放电”模式下 才可对“四种模式”进行选择操作。 ）
静电放电发生器配置安全操作及保养规程
静电放电发生器配置安全操作及保养规程1. 引言静电放电发生器是一种常见的工业设备，用于控制静电放电，防止静电积聚引发的火灾和爆炸危险。
本文档旨在介绍静电放电发生器的配置、安全操作和保养规程，以确保设备的正常运行和工作场所的安全性。
2. 配置2.1 设备安装•静电放电发生器应安装在通风良好、干燥、无腐蚀性气体和化学品的房间内。
•设备应固定在水平坚固的支架上，以保持稳定。
•安装地点应远离易燃易爆物品，并确保离其他设备的距离符合国家安全标准。
2.2 电源连接•使用专用电源线连接设备，确保电源与静电放电发生器适配。
•电源线应保存完好无损，并远离设备的运动部件。
•在连接电源前，确保设备的电源开关处于关闭状态。
2.3 电极配置•根据工作场所的需求，正确选择和配置合适的电极。
•电极应与设备连接牢固，确保电极和设备之间接触良好。
•定期检查电极的磨损程度，如有明显磨损或损坏，应及时更换。
3. 安全操作3.1 操作前准备•操作人员应穿戴符合安全标准的防护服装和静电放电防护用具。
•确保操作区域内无易燃易爆物品。
•根据操作手册和设备标识了解设备的工作原理和操作方法。
3.2 操作流程•在操作前，确保设备的电源开关处于关闭状态。
•按照设备操作顺序逐步进行，不得越过任何操作步骤。
•在操作过程中，注意密切观察设备运行状况，并注意异常情况的发生。
•在发生电气故障、设备异响或异常情况时，立即停止操作，并及时报告维修人员。
3.3 静电放电安全•静电放电发生器必须定期检测并校准，确保放电电流符合安全要求。
•不得在易燃易爆气体或液体周围使用静电放电发生器。
•操作过程中，不得触摸静电放电电极或与电极带有直接接触。
4. 保养规程4.1 日常保养•定期清洁设备表面，确保无尘垢附着。
•定期检查电源线和连接线，如有磨损或老化，应及时更换。
•年度维护，包括内部清洁、电路检修和部件更换。
4.2 维修与更换•所有维修操作必须由经过培训和授权的维修人员进行。
操作规程_静电放电发生器
6.RIGHT 向右
7.SELECT 设定 8.RUN/PAUSE 运行/暂停
放电次数：若光标在这行，可通过3、6键选择要改的位 数，再通过1、2键来增大或减小该数字，若为0，则默认为 最大值9999且只在‘设定放电’和‘自动放电’下设置才 有效
UP,DOWN用来上下移动光标，光标所在的行即为选择使 能行； SELECT用于对光标所在行选择切换功能； LEFT,RIGHT可以左右移动光标，主要用于时间间隔、放 电次数、电压设定的数值改变； ADD,REDUCE用于对光标所在位置的数字加/减； RUN/PAUSE用于运行和停止。 注：气隙放电只能在单次放电模式下运行，其它放电模 式下无效。
6. 对仪器进行日常维护保养。
极性切换：若光标在这行，按‘SELECT'可选择‘正压’或 ‘负压’。切换前，须把‘高压上电’选择‘否’，否则 操作无效（4、5、7键有效）
四种模式：若光标在这行，按‘SELECT'可选择放电模式为 ‘单次放电’、‘设定放电’、‘连续放电20pps’、‘自 动放电’（4、5、7键有效。只有在‘接触放电’模式下才 可对其进行选择）
设备操作规程
一. 使用流程 1. 连接电源POWER IN并上电，连接H.V OUT放电枪，打 开后面板‘POWER ON'开关。
版本
A0
编号 图示
设备名称
编制静电放电发生器审核 批准FS510301
日期
三. 操作界面各项菜单功能简介
放电模式：若光标在这行，按‘SELECT'可切换‘接触放电
’或‘气隙放电（4、5、7键有效）
注意事项 1.如果做接触放电试验，选用尖锥形的放电电极，要使放电枪确 实与被试品接触，并保持放电姿势不动。如果做气隙放电试验， 选用球形的放电电极，用手扣住枪机将放电枪接近试品（不能接 触），直到放电发生为止。然后移开枪身松开枪机，按试验要求 的时间间隔，再重新扣住枪机将放电枪向试品靠近，直至另一次 放电发生为止（气隙放电选用手动的单次放电模式）。 2.换放电电极及插入放电枪必须在断电情况下进行。 3.极性切换之前，高压上电须选择‘否’，否则无法切换。 4.试验应在正常操作时，操作人员可能触摸到被测设备表面上的
EMS208用户手册 V1.01
2 杭州远方仪器有限公司版权所有，未经许可不得复制和传播
EMS-208 半导体器件静电放电发生试仪器，为了确保您的人身安全和保护本仪器，务必注 意以下事项： 1. 2. 3. 4. 5. 6. 7. 本仪器的工作电源为AC100～240V，50Hz/60Hz。 仪器内有高压，切勿拆卸或敞开机壳工作。 当仪器有高压输出时，切勿触摸仪器的接线端子以及测试线，防止被电击。 在试验前须仔细检查连线，确保正确无误后方可进行试验。 为保证试验的正确性，配置试验时务必严格遵守相关测试标准要求。 测试前确保仪器的接地端良好接地。 请保持仪器清洁，为确保良好的通风散热，切勿堵塞机箱下盖板和后面板 上的通风孔，也勿放置障碍物，严禁覆盖。 8. 9. 仪器搬运时务必谨慎小心，防止碰撞、倒置、震动。 如发现表面较潮或存在污物，请马上停止操作，并做清理。
本用户手册及包括的任何资料， 其版权归远方公司所有， 受中华人民共和国 著作权法或国际相关法律保护。 未经本公司书面许可， 任何单位或个人不得以任 何方式或形式对本手册部分或全部内容进行复制、修改、传播、摘录、备份、翻 译成其他语言。 否则将构成对本公司著作权的侵犯， 侵权者将承担相关的法律后 果以及本公司的全部损失。 如果本公司与用户签有其他的书面协议， 且协议中涉及的本文档所含材料的 担保条款与上述条款有冲突，则该书面协议中的担保条款具有优先法律效力。
10. 测试完成后，保持相关设备运行一段时间，确保内部器件完全放电。 11. 当设置和更改连接其他设备时请切断发生器输出电源。 12. 正确使用探针说明及探针安放的角度，按探针上的箭头方向（“↑向上方向”） 把探针向上安置并且保持探针垂直(倾斜角度在 15°以内)。否则，可能会 引起电击或者难以操作发生器。 13. 操作时，不要碰触探针的放电端子部分，否则，可能会导致电击或者刺伤。 14. 请安全地把探针安装到探针平台上， 如果探针从平台上掉下来， 可能会损坏。 15. 请勿在发生器操作的时候更换探针，否则可能会导致电击造成严重的损坏。 16. 请勿把金属或者易燃物品放进部件、连接器及进气孔里面。 17. 请将仪器放在安全且易操作的地方，以免在紧急情况下难以操作仪器，导致 火灾或电击。 18. HBM、MM探针内部含有重金属汞，处理时请遵守当地相关法律。
静电放电发生器操作指导书
静电放电发生器操作指导书静电放电发生器放电操作流程【实验范围】模块类产品的直接放电实验。
包括接触式放电和空气放电。
【实验过程】一操作前准备（接触放电、空气放电通用）1 将静电枪接地线务必牢固的固定在接地铁板上。
否则有可能产生危险。
2 将试验品放置于桌上白色绝缘板上。
不可与水平耦合金属板或者其他有接地效果的部分接触。
（见图一）二接触放电1）如图二所示，选用椎型放电头。
注意：针对不同的放电方式，必须选用配套的放电头。
2选择放电模式为接触放电。
选择放电触发开关为GUN 触发。
根据试验需要，设定试验参数。
包括：试验电压、电压极性、放电间隔、放电次数。
（图三的设置为，试验电压为正4KV、放电间隔为2S 、放电次数为10次）图二图一3）进行接触放电（图四）触发放电枪开关，放电枪依4）放电停止关可停止试验。
三空气放电1如图五所示，选用弧形放电头。
2如图六所示，设置试验参数。
1）选择放电模式为空气放电。
2）选择放电触发开关为GUN 触发。
3）根据试验需要，设定试验参数。
包括：试验电压、电压极性、放电次数，放电间隔不可设置。
4）选择放电次数计数。
图三图五图六3进行空气放电。
1）长按住放电枪开关，垂直由远离处接近并接触到试验品，2）放电枪开关要在按住的状态下远离试验品。
然后放开开关。
3）空气放电放电次数计数，要开启放电次数计数功能，在放电成功后，次数会显示1，并在放电成功后进行累加。
当累加数达到试验要求时，放电结束。
四：试验完成后整理（接触放电、空气放电通用）1将试验品和静电枪枪头接地（如：接触水平耦合板），来泄露上面可能累积的静电。
2将静电枪枪头取下，并放置妥当。
3清洁整理试验环境。
保证实验环境的干净整洁。
五：注意事项：1. 试验操作人员需要站立在接地铁板上进行试验。
2．实验过程中要注意对锥形枪头的保护，不能有掉落，撞击等可能会影响锥尖形状的操作。
因为，如果锥尖变钝，会影响放电电压的准确度，达不到试验效果。
3. 高压操作，务必注意安全。
