飞机起飞前通电的原理
飞机的电源技术原理及应用
飞机的电源技术原理及应用1. 引言在现代航空领域，飞机的电源系统是非常关键的组成部分。
飞机电源技术的发展已经取得了突破性的进展，为飞机提供了可靠、高效的电力供应。
本文将介绍飞机的电源技术的原理及应用。
2. 飞机电源系统组成飞机的电源系统主要由以下几个组成部分构成：•发电机：发电机是飞机电源系统的核心部件，主要负责产生电能。
发电机使用内燃机驱动，通过转子和定子的相对运动产生电能。
发电机通常安装在飞机的发动机上。
•电池：电池是飞机电源系统的备用电源，主要用于在紧急情况下提供电能。
电池通常安装在飞机的机翼或机身内部。
•变流器：变流器是将飞机上产生的交流电转换为直流电的装置。
变流器可以将来自发电机的电能转换为直流电供给飞机上的电子设备使用。
•电容器：电容器可以作为电源系统的储能装置，用于存储剩余电能，并在需要时释放给飞机上的电子设备。
•控制系统：电源系统的控制系统用于监测和控制电源系统的工作状态，确保电力的供应稳定和可靠。
3. 飞机电源系统工作原理飞机电源系统的工作原理如下：1.发电机工作原理：发电机通过内燃机的驱动产生机械能，机械能通过转子和定子的相对运动转化为电能。
发电机输出的是交流电，经过变流器转换为直流电。
2.电池工作原理：电池通过化学反应将化学能转化为电能。
飞机电池通常使用铅酸电池或锂离子电池，这些电池具有较高的能量密度和较长的使用寿命。
3.变流器工作原理：变流器通过电子元件的开关控制将交流电转换为直流电。
变流器可以将飞机电源系统的输出电能转换为适合各种电子设备使用的直流电。
4.控制系统工作原理：控制系统通过传感器监测电源系统的工作状态，并根据需要进行调节和控制。
控制系统可以实现电源系统的智能化管理，确保电力供应的稳定性和可靠性。
4. 飞机电源系统应用飞机电源系统广泛应用于飞机上的各个领域，包括但不限于以下几个方面：•机载航电设备：飞机的航电设备需要稳定、可靠的电力供应，包括导航系统、通信系统、雷达系统等。
飞机电气系统原理和维护
飞机电气系统原理和维护嘿，咱就聊聊飞机电气系统吧！你知道吗，飞机电气系统就像是飞机的“能量大动脉”。
它为飞机上的各种设备提供动力，从照明系统到导航设备，从通讯装置到飞行控制系统，哪一个离得开它呢？这电气系统的原理可复杂着呢！就好比一个庞大的交响乐团，各个乐器相互配合，才能演奏出美妙的乐章。
发电机就像是乐团的指挥，掌控着整个节奏，源源不断地产生电能。
而电线呢，就像是连接各个乐器的琴弦，将电能输送到需要的地方。
电池在这个系统里也扮演着重要的角色。
想象一下，要是没有电池，就像手机没电了一样，那可咋办？电池就像是一个备用的能量库，在紧急情况下能派上大用场。
维护飞机电气系统可不是一件容易的事儿。
这就好比照顾一个挑剔的宝宝，得小心翼翼，一点马虎都不行。
维修人员得有一双“火眼金睛”，能够发现那些隐藏的问题。
他们要检查电线有没有破损，接头有没有松动，发电机是否正常工作。
要是电线破损了，那可不得了！就像血管破裂一样，会导致电能无法正常传输。
维修人员就得赶紧把它修好，不然飞机上的设备可就没法正常运行了。
接头松动也不行啊，这就像插头没插好，随时都可能断电。
发电机更是关键中的关键。
它要是出了问题，整个飞机都可能陷入黑暗。
所以维修人员要定期对发电机进行检查和维护，确保它能稳定地输出电能。
飞机电气系统的维护还需要高科技的设备。
就像医生有听诊器和X 光机一样，维修人员也有各种检测仪器。
这些仪器能够帮助他们准确地找出问题所在，然后对症下药。
你说，要是飞机电气系统出了问题，那得多吓人啊！所以，维护飞机电气系统真的是至关重要。
维修人员们就像是飞机的守护天使，默默地为我们的飞行安全保驾护航。
飞机电气系统的稳定运行关系着每一位乘客的生命安全。
我们应该感谢那些默默付出的维修人员，是他们的辛勤工作让我们能够安心地乘坐飞机。
同时，我们也应该重视飞机电气系统的维护，让它始终保持良好的状态。
只有这样，我们才能在蓝天上自由翱翔，享受美好的飞行之旅。

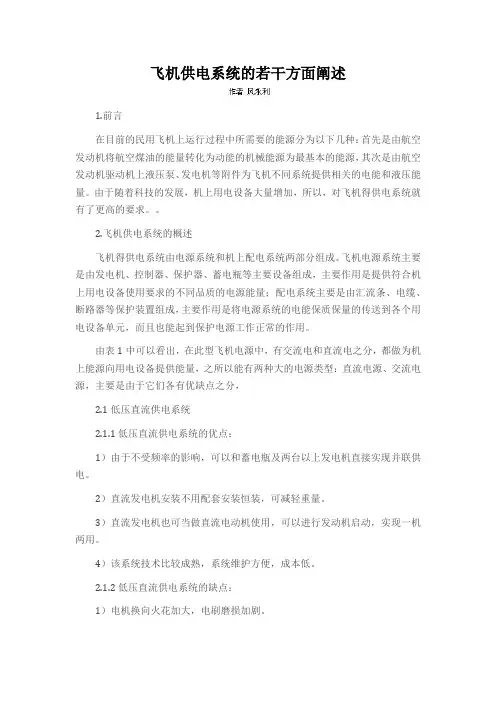

飞机供电系统的若干方面阐述
飞机供电系统的若干方面阐述1.前言在目前的民用飞机上运行过程中所需要的能源分为以下几种：首先是由航空发动机将航空煤油的能量转化为动能的机械能源为最基本的能源，其次是由航空发动机驱动机上液压泵、发电机等附件为飞机不同系统提供相关的电能和液压能量。
由于随着科技的发展，机上用电设备大量增加，所以，对飞机得供电系统就有了更高的要求。
2.飞机供电系统的概述飞机得供电系统由电源系统和机上配电系统两部分组成。
飞机电源系统主要是由发电机、控制器、保护器、蓄电瓶等主要设备组成，主要作用是提供符合机上用电设备使用要求的不同品质的电源能量；配电系统主要是由汇流条、电缆、断路器等保护装置组成，主要作用是将电源系统的电能保质保量的传送到各个用电设备单元，而且也能起到保护电源工作正常的作用。
由表1中可以看出，在此型飞机电源中，有交流电和直流电之分，都做为机上能源向用电设备提供能量，之所以能有两种大的电源类型：直流电源、交流电源，主要是由于它们各有优缺点之分，2.1低压直流供电系统2.1.1低压直流供电系统的优点：1）由于不受频率的影响，可以和蓄电瓶及两台以上发电机直接实现并联供电。
2）直流发电机安装不用配套安装恒装，可减轻重量。
3）直流发电机也可当做直流电动机使用，可以进行发动机启动，实现一机两用。
4）该系统技术比较成熟，系统维护方便，成本低。
2.1.2低压直流供电系统的缺点：1）电机换向火花加大，电刷磨损加剧。
由于直流电机在工作时，产生换向火花的同时会产生高频高能电磁干扰信号，严重时会对机上无线电设备产生干扰，造成无线电设备工作不正常。
直流电机在工作时，由于其结构的特点，在电机中设置有电刷装置，但电机在工作一定时间后，由于电刷会被磨损而导致电机工作不正常，所以在维护直流电机时，定期要检查电刷的实际长度以保证系统给偶工作正常。
2）发电机冷却很难解决。
直流发电机工作时在电机内部线圈上会产生大量热量，若不及时对电机进行冷却会对电机及整个飞机带来灾难性后果；在进行直流电机冷却方面，由于直流电机工作时有时会有电火花的产生，所以只能靠外界气流来冷却，例如Y7飞机上的直流启动发电机就是靠引取外界气流来使发电机冷却，因此增大了飞机的飞行阻力。

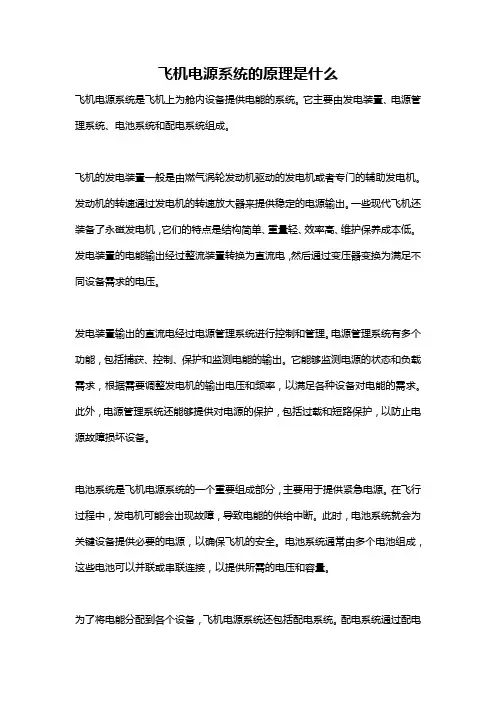

飞机电源系统的原理是什么
飞机电源系统的原理是什么飞机电源系统是飞机上为舱内设备提供电能的系统。
它主要由发电装置、电源管理系统、电池系统和配电系统组成。
飞机的发电装置一般是由燃气涡轮发动机驱动的发电机或者专门的辅助发电机。
发动机的转速通过发电机的转速放大器来提供稳定的电源输出。
一些现代飞机还装备了永磁发电机，它们的特点是结构简单、重量轻、效率高、维护保养成本低。
发电装置的电能输出经过整流装置转换为直流电，然后通过变压器变换为满足不同设备需求的电压。
发电装置输出的直流电经过电源管理系统进行控制和管理。
电源管理系统有多个功能，包括捕获、控制、保护和监测电能的输出。
它能够监测电源的状态和负载需求，根据需要调整发电机的输出电压和频率，以满足各种设备对电能的需求。
此外，电源管理系统还能够提供对电源的保护，包括过载和短路保护，以防止电源故障损坏设备。
电池系统是飞机电源系统的一个重要组成部分，主要用于提供紧急电源。
在飞行过程中，发电机可能会出现故障，导致电能的供给中断。
此时，电池系统就会为关键设备提供必要的电源，以确保飞机的安全。
电池系统通常由多个电池组成，这些电池可以并联或串联连接，以提供所需的电压和容量。
为了将电能分配到各个设备，飞机电源系统还包括配电系统。
配电系统通过配电盘来分配和控制电能的流向。
配电盘上有多个开关和保险丝，用于控制和保护电路。
飞机上的不同设备对电能的需求有所不同，配电系统通过调整开关的位置和状态，将电能分配到不同的设备上。
总的来说，飞机电源系统的原理是通过发电装置产生电能，通过电源管理系统管理和保护电能的输出，通过电池系统提供紧急电源，通过配电系统将电能分配到各个设备上。
这样一套系统能够确保飞机上的各种设备都能获得稳定和可靠的电源供应，以保证飞机的正常运行和乘客的安全。
飞机电气系统：飞机的配电方式
B787 飞机厨房汇流条切断电门
➢ 交流配电系统
⑦ 交流多电源配电系统 原理
典型多电源供电的飞机一般都是安装有四台发动机的飞机，在飞机两侧各安装有两台发 动机，四台发动机驱动的发电机都可以向电网并联供电，这就需要这四台发电机发出的交流 电的电压、频率、相位和相序都相同，发电机的监控组件 GCU 监控发电机发出的交流电的 参数，自动控制GCB 闭合来实现发电机的并联供电。与单电源供电飞机相比，多电源供电 的飞机除了安装有相应的电路断路器GCB、APB、EPC、BTB，还安装了系统分离断路器 （Split System Breaker，SSB）。
混合式配电
用 电
G设 备
用 电 设 备
用
电
设 备
G
中央汇流条
用 电 设 备
混合配电系统特点：
结构简单、功能分散 易于检查和排查故障 配电导线质量轻 但用电设备端电压随用电设备个数和负载变化 适用于中型或者中大型飞机
供电网分类 • 开式（辐射式）
• 电能只能从一个方向传送到用电设备汇流条。 • 结构简单、电网质量轻 • 闭式（环形） • 由两个或者两个以上方向向用电设备汇流条供
④交流2台发动机驱动发电机供电构型
原理
2台发动机启动成功后，汇流条控制组件关断 BTB1 和 BTB2，2 台发动 机驱动发电机分别给 2 个转换汇流条供电，飞机电网被分割为两部分，一 部分由 1#转换汇流条供电，另一部分由 2#转换汇流条供电，这种供电构 型是飞机在空中最常见的构型。
➢ 交流配电系统
单电源配电系统
➢ 交流配电系统 ①交流外部电源供电构型
原理
当外电源供电时，汇流条控制组件首先断开 GCB1、GCB1、和 APB，防止并联供电。 汇流条控制组件闭合 EPC、BTB1 和 BTB2,外部电源供电给 1#转换汇流条和 2#转换汇流 条。转换汇流条得电后，分配电到主汇流条、厨房汇流条和备用交流汇流条，交流汇流 条通过变压整流器给直流分配系统供电，飞机电网全部得电。
电磁弹射技术原理
电磁弹射技术原理
电磁弹射技术是一种新型的舰载飞机起飞方式，它是利用电磁场的作用力将飞机从舰载机甲板上加速起飞的一种技术。
相比传统的蒸汽弹射技术，电磁弹射技术具有更高的起飞效率和更低的维护成本，因此被广泛应用于现代航母上。
电磁弹射技术的原理是利用电磁感应的原理，通过在甲板下方放置一组线圈，当通过这些线圈通电时，会产生一个强大的电磁场。
当飞机停在甲板上时，飞机上的一组线圈会与甲板下方的线圈形成一个闭合回路，从而在飞机上产生一个电流。
根据法拉第电磁感应定律，当电流通过一个线圈时，会在该线圈周围产生一个磁场。
因此，在飞机上产生的电流会在飞机周围产生一个磁场，这个磁场会与甲板下方的电磁场相互作用，从而产生一个向上的推力，将飞机加速起飞。
电磁弹射技术的优点在于它可以根据不同的飞机重量和速度进行调整，从而实现更加精确的起飞控制。
此外，电磁弹射技术还可以减少起飞时对飞机的损伤，因为它可以在飞机起飞之前就将其加速到足够的速度，从而减少了起飞时的冲击力。
此外，电磁弹射技术还可以减少舰载机的维护成本，因为它不需要像蒸汽弹射技术那样需要大量的水和蒸汽。
电磁弹射技术是一种非常先进的舰载机起飞技术，它利用电磁场的
作用力将飞机加速起飞，具有更高的起飞效率和更低的维护成本。
随着技术的不断发展，电磁弹射技术将会在未来的航空领域中发挥越来越重要的作用。
飞机的神经网络——电源系统
飞机的神经网络——电源系统若一架飞机是一个鲜活的生命，那么它拥有坚实的躯干如结构，流通的血液如燃油，跳动着的心脏如发动机，敏锐的感知如传感器，核心的控制及遍布全身的神经网络如电源系统。
随着航空技术的飞速发展，先进的电子电气技术在民用航空运输机上的使用越来越普遍，飞机电源系统也显得越来越重要。
下面来为大家介绍一下飞机上的电源系统。
一、飞机上的电是不一般的电目前民用飞机上的电既有直流又有交流。
常用的是：28V的低压直流电和115V/400HZ的恒频交流电。
直流电往往用于控制，起开关作用。
而交流电则是负责能量传输，控制电传操纵和飞行控制。
飞机电源分种类：主电源、辅助电源、应急电源、二次电源和外接电源。
主电源是由发动机驱动主发电机产生，供给飞机上的全部用电设备。
辅助电源由电瓶或APU驱动的发电机产生。
它一般在地面工作，也可在空中替换失效的主发电机供电。
应急电源由电瓶、静变流器、冲压空气涡轮发电机或液压马达驱动发电机产生。
应急电源容量较小，只能向飞机上最重要的用电设备供电，以保障飞机紧急着陆或返航。
二次电源主要是变压整流器（TRU）。
它并没有单独的发电机产生电能，只是将飞机上的三相交流电转变为直流电。
外接电源应用于地面，通过电瓶车或廊桥电源将电能传输到飞机上。
二、飞机上的用电器飞机上用电器即机载电子电器设备，种类繁多，用途各异。
一般大功率的负载用高压交流电，小功率的负载用低压直流电。
根据保障飞行的重要程度，可将电子电气负载划分为三个等级：（一）飞行关键负载或最重要负载是保障飞机安全的设备，包括发动机运行控制、飞机操纵控制、防火、导航、通讯、起落架收放等。
采用4余度供电，即两套相互独立的主电源，一套备用电源和一套应急电源。
即使在紧急状态下也可向关键负载供电，确保最低飞行安全。
（二）任务关键负载或重要负载是保障正常飞行任务的设备，包括座舱的温控制、除防冰设备等。
采用3余度供电，即两套独立的主电源和一套备用电源。
飞机电气基础
飞机电气基础
飞机电气基础涉及了飞机电气系统的一些基本知识和原理。
以下是一些常见的飞机电气基础内容：
1. 飞机电气系统的组成：飞机电气系统由多个子系统组成，如发电、电池、分配、保护和控制系统等。
这些子系统一起组成了一个统一的电气系统，为飞机提供电能。
2. 飞机的电源：飞机的电源主要包括发电机和电池。
发电机通过转动机械能将其转化为电能，为飞机供电。
电池则提供临时的电能，在发电机失效或起飞和着陆阶段无法供电时提供备用电源。
3. 电气负载和运行：飞机上的电气负载包括飞机上的各种电气设备，如灯光、仪表、通信装置等。
电气系统要能够满足这些负载的需求，并保持正常运行。
4. 电气线路和保护：飞机的电气系统通过电气线路将电能传输到各个电气负载上。
这些线路需要具备适当的保护装置，如熔断器和保险丝，以防止电流过载和电路短路。
5. 控制系统：飞机的电气系统还包括一些控制设备，如开关和控制面板，用于控制不同电气设备的运行和操作。
这些控制设备通过电信号来控制电气负载的工作状态。
6. 故障诊断和维护：飞机电气系统还需要进行故障诊断和维护工作，以确保系统的可靠性和安全性。
这包括定期的检查、修
理和更换电气设备。
了解飞机电气基础对于飞机设计、操作和维护都是至关重要的。
它涉及了电力工程、电路原理和电器设备等知识领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
飞机起飞前通电的原理
飞机起飞前通电的原理涉及到飞机的电力系统以及相关设备的启动和检查。
飞机的电力系统是其正常操作和飞行所必需的重要系统之一。
飞机的电力系统由多个组件和电源组成，包括发电机、电池、转换器、配电盘等。
首先，飞机的发电机是主要的电源之一。
发电机通过和发动机相连的发电机驱动轴旋转产生电能。
发电机会将机械能转化为电能，并通过线圈产生交流电。
发电机的输出电压通常为三相交流电，并被送入飞机的配电系统。
其次，飞机还设有备用电源，即电池。
电池是一种储存能量的装置，通常采用铅酸蓄电池或镍氢电池。
电池主要用于飞机停场或地面操作时的电力供应，以及在某些情况下提供备用电源。
例如，在发动机启动过程中，电池可以为起动电路提供电能。
飞机的电力系统还包含了一些转换器和变压器。
转换器主要用于将发电机输出的交流电转换为飞机上各种组件所需的直流电。
飞机的大部分设备和系统都是以直流电为能源的，因此需要将交流电转换为直流电。
变压器用于调整电压的大小，以满足不同设备的功率需求。
在飞机起飞前，通常需要进行电力系统的启动和预检。
飞机的电力系统可以通过设备的独立开关进行启动，或者通过一个统一的主电源开关来启动整个电力系统。
一旦电力系统启动，发电机开始运转并产生电能，电力系统就能够为飞机上各种设备提供电源。
在飞机起飞前，电力系统通常需要进行预检。
这包括检查发电机的输出电压和频率是否正常，检查电池的电量是否充足，以及检查各个转换器和变压器的功能是否正常。
这些检查可以通过飞机上的电力系统监控设备来完成，以确保飞机在起飞时具备正常的电力供应能力。
总结而言，飞机起飞前通电的原理是通过发电机、电池、转换器和配电盘等组件构成的电力系统来为飞机提供电源。
电力系统可以通过设备的启动开关启动，并经过预检来确保电力系统的正常运行。
飞机的电力系统是飞机正常飞行的基础，为驱动飞机各种设备和系统提供必要的电力能源。
