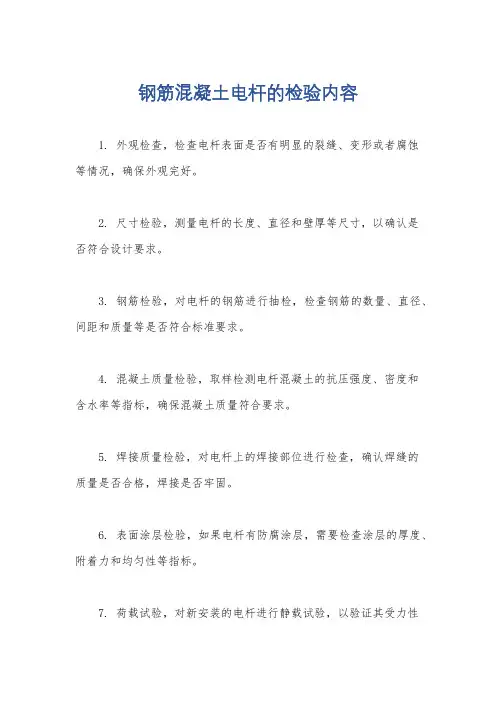

钢筋混凝土电杆的检验内容
1. 外观检查，检查电杆表面是否有明显的裂缝、变形或者腐蚀
等情况，确保外观完好。
2. 尺寸检验，测量电杆的长度、直径和壁厚等尺寸，以确认是
否符合设计要求。
3. 钢筋检验，对电杆的钢筋进行抽检，检查钢筋的数量、直径、间距和质量等是否符合标准要求。
4. 混凝土质量检验，取样检测电杆混凝土的抗压强度、密度和
含水率等指标，确保混凝土质量符合要求。
5. 焊接质量检验，对电杆上的焊接部位进行检查，确认焊缝的
质量是否合格，焊接是否牢固。
6. 表面涂层检验，如果电杆有防腐涂层，需要检查涂层的厚度、附着力和均匀性等指标。
7. 荷载试验，对新安装的电杆进行静载试验，以验证其受力性
能是否符合设计要求。
8. 地质勘察，对电杆的基础地质条件进行勘察，确认基础设计是否符合实际情况。
以上是钢筋混凝土电杆的常规检验内容，通过严格的检验，可以确保电杆的质量和安全性，保障电网的正常运行和人民生命财产的安全。
南方电网设备标准技术标书环型混凝土电杆标准技术标书
水泥杆标准技术标书编号：0214502052201112中国南方电网有限责任公司2011年12月目录1 总则 (1)2 工作范围 (1)2.1. 范围和界限 (1)2.2. 服务范围 (2)3 应遵循的主要标准 (4)4 使用条件 (5)4.1. 正常使用条件 (5)4.2. 特殊使用条件 (6)5 技术要求 (6)5.1 基本参数 (6)5.2 结构和功能要求 (7)6 试验要求 (12)7 产品对环境的影响 (13)8常用型号及技术参数 (13)9技术文件 (15)10起吊、运输和贮存 (16)10.1 起吊 (16)10.2 标志 (16)10.3 贮存 (17)10.4 运输 (18)11技术差异表 (18)12 卖方需说明的其他问题 (19)附录A：预应力、部分预应力混凝土锥形杆开裂检验弯矩附录B：整根钢筋混凝土锥形杆开裂检验弯矩附录 C：组装钢筋混凝土锥形杆开裂检验弯矩附录D：大拔梢杆（高强杆）开裂检验弯矩1 总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的环型钢筋混凝土电杆， 它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC 标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果卖方没有以书面形式对本招标技术文件的条文提出异议， 则意味着卖方提供的设备完全符合本招标技术文件的要求。
如有异议， 不管是多么微小， 都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4 本招标技术文件所使用的标准如遇与卖方所执行的标准不一致时， 按较高标准执行。
1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
广东电网有限责任公司10kV电缆附件到货抽检标准()
广东电网有限责任公司10kV电缆附件到货抽检标准广东电网有限责任公司10kV 电缆附件到货抽检标准（2016版）广东电网有限责任公司二O一六年八月目录1适用范围 (1)2规范性引用文件 (1)3工作内容和方法 (2)3.1抽检原则 (2)3.2抽样方式 (2)3.3质量判别依据 (2)3.4判定原则 (2)4检测项目及缺陷分类 (3)前言根据广东电网有限责任公司（以下简称“公司”）品控标准体系建设要求，为规范公司10kV电缆附件到货质量抽检标准和要求，指导公司到货抽检工作开展，依据国家和行业相关标准及公司采购技术标准、技术协议，特制定本标准。
本标准由广东电网有限责任公司物资部提出、归口管理，并负责滚动修编和解释。
本标准起草单位：广东电网有限责任公司物资品控技术中心。
本标准主要起草人：余欣、易琳、吴娅、郑亚茹、朱振海、杨楚明、卢启付。
本标准自发布之日起实施。
执行中的问题和意见，请及时反馈至广东电网有限责任公司物资部。
广东电网有限责任公司10kV 电缆附件到货抽检标准1适用范围本标准适用于公司系统内采购的10kV电缆附件到货质量抽样检测工作，包括10kV 冷缩式电缆中间接头、10kV冷缩式电缆终端、10kV预制式电缆中间接头、10kV预制式电缆终端。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
标注日期和不标注日期的引用文件，其最新版本适用于本文件，若与最新版本冲突时，以最新版本为准。
GB 18889-2002 额定电压6kV(Um=7.2kV) )到35kV(Um=40.5kV)电力电缆附件试验方法GB/T 3048.13 电缆电性能试验方法第13部分：冲击电压试验GB/T 7354 局部放电测量GB/T 12706.4-2008 额定电压lkV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及其附件GB/T 16927.1-2011 高电压试验技术第1部分：一般定义及试验要求JB/T 8503.1-2006 额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆预制件装配式附件第1部分：终端JB/T 8503.2-2006 额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆预制件装配式附件第2部分：直通接头JB/T 10740.1-2007 额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆冷收缩式附件第1部分：终端JB/T 10740.2-2007 额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆冷收缩式附件第2部分：直通接头Q/CSG 10012 中国南方电网城市配电网技术导则Q/CSG 10703 110kV及以下配电网装备技术导则Q/CSG 437005-2015 中国南方电网有限责任公司物资缺陷处理业务指导书中国南方电网有限责任公司10kV冷缩型电缆附件技术规范（通用部分，2015版V1.0）中国南方电网有限责任公司10kV冷缩型电缆附件技术规范（专用部分，2015版V1.0）中国南方电网有限责任公司10kV预制型电缆附件技术规范（2014版）广东电网有限责任公司10kV电缆附件供货技术协议广东电网有限责任公司抽检不合格差异化处理实施方案（广电物[2014]24号）3工作内容和方法3.1抽检原则（1）以同一个厂家、同一个合同、同一时期交货的同一型号产品为一个供货批，抽检批在供货批中随机选取。
环形预应力混凝土电杆检验计划
环形预应力混凝土电杆检验计划一、环向预应力混凝土电杆标准依据gb4623-94《环向预应力混凝土电杆使用标准》。
二、电杆规格ф150×8000×c×y、ф190×10000×e×y、ф190×12000×g×y。
三、材料环评砂子、碎石、水泥、钢筋必须有质量证明书。
质量检验员对到货品质量严格检验，对存在问题做出检验记录，对处理意见形成文字资料。
四、生产过程的质量控制1、电杆生产工序钢筋加工预应力钢丝经调直、的定短阻断后的长度相对误差不大于1.5/10000.ф150×8m钢筋容许误差：8000×1.5/10000=1.2mmф190×10m钢筋容许误差：10000×1.5/10000=1.5mmф190×12m钢筋容许误差:12000×1.5/10000=1.8mm非预应力钢筋对焊宜采用闪光电焊，其接头处强度应不小于钢筋本身强度，接头应焊透，不得有夹杂物，气泡等缺陷，钢筋表面无裂纹。
（1）镦头、缠环筋镦头的直径通常为钢筋直径的1.5-1.8倍，镦头严禁碎裂和存有裂纹。
镦头压力规定为33-35mpa。
将大、小涨拉盘上的水泥浆清除，刷上废机油，开始穿筋，8m杆8根主筋，10m杆12根主筋，12m杆15根主筋，穿筋要求位置准确，严禁错位。
缠环筋、环筋直径，螺距布置应符合如下规定：环筋直径：稍径≤190mm的锥形杆或直径<250mm的等径杆，螺旋筋直径宜使用3.0mm。
环筋间距、稍径≤150mm的杆段，螺距≤150mm，稍径≥190mm的杆段，螺距为50-100mm。
ф150×8m电杆距两端150mm距离处，环筋间距均为100mm，其余为150mm；环筋圈数63圈，ф190×10mm、ф190×12m环筋间距为100mm，环筋圈数分别为106圈、126圈。
环形混凝土电杆国家标准
环形混凝土电杆国家标准环形混凝土电杆是电力传输和配电线路中常见的支撑结构，其质量和安全性直接关系到电网的稳定运行和人民群众的生命财产安全。
为了规范环形混凝土电杆的设计、制造和安装，保障其质量和安全性，国家颁布了一系列的标准和规范。
本文将对环形混凝土电杆国家标准进行介绍和解读，以便广大从业人员和相关单位能够更好地理解和遵守相关标准，确保环形混凝土电杆的质量和安全。
首先，环形混凝土电杆国家标准对电杆的材料和制造工艺进行了详细的规定。
在选材方面，标准规定了电杆所使用的混凝土材料应符合国家相关标准，具有一定的抗压强度和耐久性。
同时，标准还对混凝土的配合比、搅拌、浇筑和养护等工艺进行了规范，以确保电杆的材料和制造质量。
其次，标准还对电杆的结构和尺寸进行了详细的规定。
电杆的结构应符合力学原理和工程要求，能够承受正常工作条件下的荷载，并具有一定的抗风能力。
在尺寸方面，标准规定了电杆的高度、底部直径、顶部直径、壁厚等参数，以确保电杆的稳定性和安全性。
另外，标准还对电杆的安装和使用进行了规范。
在安装方面，标准规定了电杆的基础应符合土壤的承载能力和稳定性要求，安装过程中应注意保持电杆的垂直度和水平度，确保其稳固安全。
在使用方面，标准规定了电杆的检查和维护周期，以及对电杆的使用环境和荷载的要求，以确保电杆在使用过程中能够保持良好的状态。
总的来说，环形混凝土电杆国家标准的颁布和实施，对规范电杆的设计、制造、安装和使用起到了积极的促进作用。
遵守相关标准，不仅能够保障电杆的质量和安全，还能够提高电力传输和配电线路的可靠性和稳定性，为经济社会发展提供坚实的支撑。
因此，我们应该认真学习和遵守相关标准，做好环形混凝土电杆的设计、制造和使用工作，为建设美好家园贡献自己的力量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东电网有限责任公司环形混凝土电杆
到货抽检标准
广东电网有限责任公司
二○一五年六月
1 适用范围 (2)
2 规范性引用文件............................................. ２３工作内容和方法3ﻩ
3．1 抽检原则.............................................. ３3.2 抽样方式.. (3)
3.３质量判别依据 (3)
３．4 判定原则ﻩ３
４检测项目及缺陷定级......................... 错误!未定义书签。
根据广东电网有限责任公司品控标准体系建设要求，为规范公司环形混凝土电杆到货质量抽检标准和要求,指导公司到货抽检工作的开展,依据国家和行业相关标准及公司采购技术标准、技术协议,特制定本标准。
本标准由广东电网有限责任公司物资部提出、归口管理，并负责滚动修编和解释。
本标准起草单位：广东电网有限责任公司物资品控技术中心。
本标准主要起草人:马庆增、郑亚茹、危阜胜、聂铭、吴娅、杨楚明、朱振海、卢启付
本标准自发布之日起实施。
执行中的问题和意见，请及时反馈至广东电网有限责任公司物资部。
广东电网有限责任公司
环形混凝土电杆到货抽检标准
1 适用范围
本标准适用于广东电网有限责任公司采购的环形混凝土电杆到货质量抽样检测工作。
２规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是标注日期的引用文件,仅注日期的版本适用于本文件。
凡是不标注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 14９9．1 ﻩﻩ钢筋混凝土用钢第1部分:热轧光圆钢筋
GB 1４9９．2 ﻩ钢筋混凝土用钢第2部分:热轧带肋钢筋
GＢ／T 228.1 ﻩ金属材料拉伸试验第1部分:室温试验方法
ＧB/T 232 ﻩﻩ金属材料弯曲试验方法
GB/T 23８ﻩ金属材料线材反复弯曲试验方法
GB/T 5223 ﻩﻩﻩ预应力混凝土用钢丝
GB/T 5223．3 ﻩ预应力混凝土用钢棒
ＧB/T 522４ﻩﻩﻩ预应力混凝土用钢绞线
ＧB／T 50１07 ﻩ混凝土强度检验评定标准
GB/T 4623 ﻩ环形混凝土电杆
南方电网公司2０ｋV及以下环形混凝土电杆标准技术标书（通用部分）（2014版) 南方电网公司20kＶ及以下(部分）预应力电杆标准技术标书（专用部分)(201４版）南方电网公司２０kＶ及以下高强度电杆技术规范（专用部分）（201４版)
中国南方电网有限责任公司环形混凝土电杆到货抽检标准(201５版)
广东电网有限责任公司抽检不合格差异化处理实施方案
３工作内容和方法
3.1 抽检原则
(1) 以同一个厂家、同一个合同、同一时期交货的同一规格产品为一个供货批，抽检批在供货批中随机选取, 供货批产品数2０0根以下的，待检产品数应达到50%以上且不少于30根；供货批产品数2０0根及以上的,待检产品数不少于10０根。
（2）力学性能试验的电杆样品龄期一般为1４天及以上，经受检企业同意也可抽取龄期为14天以下,7天及以上的电杆;外观质量和尺寸偏差检验用电杆样品则不受生产龄期限制。
(3)测试项目样本大小n的确定
a.外观质量和尺寸偏差检查：ｎ=1０。
b.力学性能检验:n＝４(其中2根为备用，2根电杆中有1根不符合标准要求时，对备用的２根进行检验）。
c.保护层厚度检验：n=3（其中2根为备用,1根电杆中有1点不符合标准要求时，对备用的2根进行检验）。
ｄ.钢筋质量检验:n=1(从做力学性能试验的电杆梢部取纵筋５条做力学试验,1条未张拉原材料钢筋做外形尺寸检验）。
ｅ.混凝土试块抗压强度(可选)：n=2组
3.2 抽样方式
公司物资品控技术中心编制环形混凝土电杆质量到货抽检抽样单,由抽样人员在供应商或供电局仓库（以下简称“现场”)进行现场取样检测。
3.3 质量判别依据
设备材料的质量判断依据为被检产品的国家标准、行业标准和公司采购标准，当国家标准、行业标准与公司采购标准内容有矛盾时，应按最优标准的条款执行或按双方商定的标准执行。
3.４判定原则
(1)环形混凝土电杆测试项目分项判定
1）外观质量和尺寸偏差检验结果的评定
外观质量和尺寸偏差检验项目根据其质量特性根据GＢ/Ｔ4623-2006《环形混凝土
电杆》分为A类、B类两种,为与本技术标准中检测项目的缺陷分类A、B、C区别，检测项目A类项(关键项）和B类项（非关键项)用A〃和B〃代替。
A〃类项目有:表面裂缝、内、外表面露筋、漏浆、弯曲度、蜂窝、内表面混凝土塌落、壁厚、保护层厚度、永久标志等共九项,其余项目为Ｂ〃类项目。
评定时以项目为评定单元，每个项目检验共有10个检查点（除保护层厚度外)。
１０根受检电杆样品中,A〃类项目的所有检查点必须全部合格;每项B〃类检验项目的超差不超过2个检查点，B〃类项目的超差不超过２项，则判定该批电杆外观质量和尺寸偏差合格。
２）力学性能判定：
抽取两根电杆进行检验,两根均符合,则判该批产品力学性能合格。
两根力学均不符合,则判定判该批产品力学性能不合格；如仅有一根力学不符合,允许加倍复检两根，两根复检结果应全部符合,则剔除原不符合的一根，判定该批产品力学性能合格。
复检中如仍有一根不符合,则判该批产品力学性能不合格。
3)保护层厚度的判定：
按标准规定位置所测三点均符合要求，判定保护层符合；三点中如有二点及以上不符合，则不得复检,判定保护层不符合；三点中如有一个点不符合时,则需加倍复检两根共六点,六点必须全部符合,则判定保护层符合。
复检的六点中有任一点不符合,判保护层不符合。
４)纵向钢筋质量判定:
纵向钢筋质量包括：配筋数量、长度、尺寸、0.2％屈服力/0.2%屈服强度（根据产品不同选择）、最大力/抗拉强度(根据产品不同选择)、断后伸长率、弯曲性能/反复弯曲性能，必须符合设计图纸及相关标准的规定。
5)混凝土试块抗压强度判定：
混凝土试块抗压强度必须符合设计图纸相关标准的规定。
（2）检验结果综合评定
采用综合评定方法进行评定，即钢筋质量、电杆力学性能、保护层厚度、外观质量和尺寸偏差等项目均符合标准要求时, 则可判定所抽检规格的电杆合格；任何一项达不到标准要求,则可判定该规格电杆不合格，并按表１进行缺陷分类与统计。
4 检测项目及缺陷定级
缺陷分类原则：
A类缺陷:影响设备基本功能,危及人身安全或会引起严重后果的设备质量异常现象。
B类缺陷:严重安全隐患或长期运行会造成严重经济损失的设备质量异常现象。
C类缺陷：外观或轻微故障且处理方法相对简单的设备质量异常现象。
第9页共9页。
