KBSGZY-20006矿用隔爆型
KBSGZY2-T矿用隔爆型移变电站说明书
4
6000±5％
1200/693 3450
Yy0（d11） Yyn0
2050 2350
4500 5400
4 4
本系列矿用隔爆型移动变电站变压器器身为 H 级绝缘等级，3150 及 4000kVA 两个产品为 C 级绝缘。 采用高品质的 NOMEX®绝缘材料制造的非包封式结构。其高、低压线圈采用 NOMEX®至纸做绝缘材料，经 VPI 真空压力浸渍 H 级无溶剂漆，再经高温固化。铁心采用优质高导磁率冷轧硅钢片，心柱为椭圆截面， 45°全斜接缝，上、下铁轭用拉板、拉带紧固，结构先进、紧凑、可靠。隔爆壳体采用波纹筒式结构， 该筒采用优质深冲钢板一次液压成型，筒的上下为圆弧形，散热性能好，机械强度高，结构紧凑。本产 品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污 染、体积小、重量轻，壳体顶部不积水且不易积尘等优点，适合于矿井中使用。 二、产品防爆型式及防爆标志
KBSGZY2-T 矿用隔爆型移变电站
一 产品介绍 KBSGZY2-T 矿用隔爆型移变电站是一种煤矿井下用于有爆炸性气体环境下作供、配电的设备，该产
品包括 10KV 和 6KV 两个系列,容量从 100kVA～4000kVA。其组成部分由矿用隔爆型移动变电站用的矿用 干式变压器、移动变电站用矿用隔爆型高压开关和移动变电站用矿用隔爆型低压开关三个部分组合而 成。
本系列产品防爆型式为隔爆型，防爆标志为“ExdI” 三、 产品结构
矿用隔爆型移动变电站的整体结构是由矿用隔爆干式变压器和高、低压开关经过机电方式连接成一 个整体。高压电源经高压开关的引入装置，接到高压开关，低压电源经电缆引入装置，与矿用输出电缆 配合。
1、 矿用隔爆型移动变电站用干式变压器 1.1 矿用隔爆型移动变电站用干式变压器主要由内部的器身和波纹式S G Z Y 3 -T-
矿用隔爆型变压器尺寸
矿用隔爆型变压器尺寸
【原创实用版】
目录
1.矿用隔爆型变压器的定义和用途
2.矿用隔爆型变压器的结构特点
3.矿用隔爆型变压器的型号和参数
4.矿用隔爆型变压器的操作规程
5.矿用隔爆型变压器的注意事项
正文
矿用隔爆型变压器是一种特殊的变压器，主要用于矿井中有爆炸危险的场所。
它具有防爆功能，可以承受内部压力达到 0.8 兆帕。
矿用隔爆型变压器多制成干式，主要结构特点是箱壳的全部接合面均按隔爆要求制作。
矿用隔爆型变压器的尺寸和型号可以根据需要进行定制。
常见的型号有 kbsg-500/10/0.4、kbsg-500/10/1.2 等，其中数字表示变压器的额定容量、一次额定电压和二次额定电压。
矿用隔爆型变压器的容量可以从50kva 到 6300kva 共 20 个容量等级，可以满足不同场合的需要。
在操作矿用隔爆型变压器时，需要注意穿戴绝缘靴和绝缘手套，以保证操作人员的安全。
同时，还需要遵守故障断电等操作规程，确保设备的正常运行。
第1页共1页。
KBSGZY矿用隔爆型移动变电站原理与维修
KBSGZY矿用隔爆型移动变电站整体结构2013-4-6 13:48 上传下载附件 (6.62 KB)矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。
主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。
高压侧接线：高压接线室的接线：高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。
电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。
高压分线盒内的接线：高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。
比如我们要求变压器的变比为6000/1200V正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。
这时二次侧的空载输出电压应为1200V。
如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。
高压侧额定电压有6 000V和10 000V，分接电压均为±5%。
高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。
低压接线室的接线：低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。
这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。
当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。
当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。
本贴为《防爆磁力启动器原理与维修》系列教程内容移动变高压开关主回路为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。
KBSGZY移变说明书
目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。
KBG系列矿用隔爆型移动变电站用高压真空开关说明书
1.用途本公司生产的KBG系列矿用隔爆型移动变电站用高压真空开关（以下简称本高压开关），适用于爆炸性气体环境的矿井中，对矿山10KV和6KV供电系统进行控制和保护。
本高压开关与矿用干式变压器及本公司生产的XBD系列低压保护箱配套，共同组成矿用隔爆型移动变电站。
2.使用环境条件1.海拔高度不超过2000m；2.工作环境温度：－20℃～＋40℃；3.周围空气相对湿度不大于95％（25℃时）；4.无显著振动和冲击的地方；5.爆炸性气体环境的煤矿井下；6.无足已破坏金属及绝缘的气体和蒸气地方；7.无滴、淋水和水侵蚀地方。
3.产品规格型号含义3.1型号说明3.2防爆类型：矿用隔爆型3.3防爆标志：ExdI3.4执行标准：GB8286-2005、JB8739-1998、QB/YC01-20064.技术指标4.1主要技术参数（见表1）4.2绝缘水平 （见表2）表1表2项目名称 KBG － /6 KBG － /10额定电压 KV6 10 额定频率 Hz50 50 额定电流 A 50、200、400 50、200、400额定短路开断电流KA10 12.5 额定短路电流开断次数 30 30额定热稳定电流 KA10 12.5 额定热稳定时间 S2 2 额定动稳定电流 KA25 31.5 额定电流开断次数10000 10000 机戒寿命10000 10000 平均合闸速度 m/s 0.4～0.8 0.4～0.8 平均分闸速断 m/s 0.8～1.1 0.8～1.1触头开距 mm 8±1 9±1超行程 mm 3＋13+1 外型尺寸 mm 1025×1050×900 1065×1050×940重量 Kg495 510 额定短时耐受电压（KV） 额定全波雷电冲击 耐受电压（KV） 额定电压（KV）相地 相间 隔离开关 断口 辅助回路对地相地 相间 隔离开关 断口 630 34 2 60 70 1042 48 2 75 855.结构及工作原理5.1结构本系列高压开关外形、结构如图一、图二。

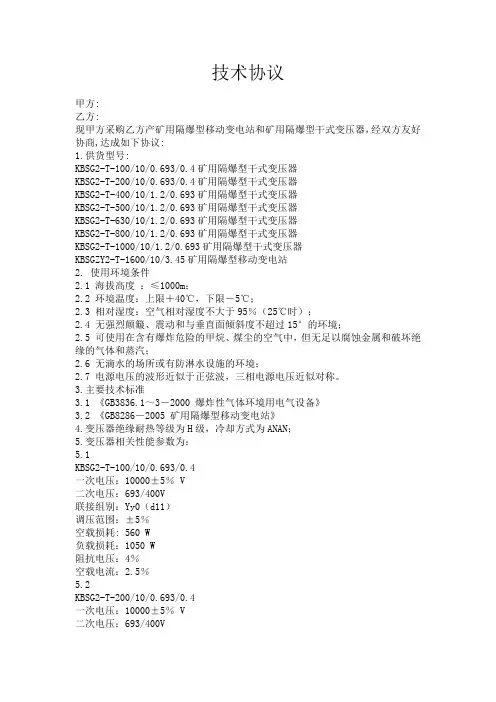

矿用隔爆型移动变电站
联接组别：Yy0（d11）
调压范围：±5％
空载损耗: 950 W
负载损耗：1800 W
阻抗电压：4％
空载电流：2％
5.3
KBSG2-T-400/10/1.2/0.693
一次电压：10000±5％ V
二次电压：1200/693V
联接组别：Yy0（d11）
调压范围：±5％
空载损耗: 1500 W
负载损耗：3000 W
阻抗电压：4％
空载电流：1.8％
5.4 KBSG2-T-500/10/1.2/0.693
一次电压：10000±5％ V
二次电压：1200/693V
联接组别：Yy0（d11）
调压范围：±5％
空载损耗: 1750 W
负载损耗：3500 W
阻抗电压：4％
空载电流：1.5％
5.5 KBSG2-T-630/10/1.2/0.693
KBSG2-T-500/10/1.2/0.693矿用隔爆型干式变压器
KBSG2-T-630/10/1.2/0.693矿用隔爆型干式变压器
KBSG2-T-800/10/1.2/0.693矿用隔爆型干式变压器
KBSG2-T-1000/10/1.2/0.693矿用隔爆型干式变压器
KBSGZY2-T-1600/10/用隔爆型移动变电站
调压范围：±5％
空载损耗: 2300 W
负载损耗：5100 W
阻抗电压：4％
空载电流：1.2％
5.7 KBSG2-T-1000/10/1.2/0.693
一次电压：10000±5％ V
二次电压：1200/693V
联接组别：Yy0（d11）
调压范围：±5％
南京大全变压器 KBSGZY-T-口 10(6)系列矿用隔爆型移动变电站 使用说明书
KBSGZY-T-口/10(6)系列矿用隔爆型移动变电站（执行标准：Q/320115DQ03-2011和GB8286-2005）使用说明书南京大全变压器有限公司目录1．概述 (3)2．使用条件 (3)3．产品分类 (3)4．结构概述 (4)5．移动变电站额定性能数据 (7)6．移动变电站各组成部分配套技术参数 (9)7．外形尺寸及重量 (11)8．安装调整 (11)9．运输储存 (12)10．产品验收 (12)11．常见故障原因和处理方法 (13)12.订货须知 (13)13.售后服务 (13)使用前请详细阅读《使用说明书》，错误的操作和使用可能会导致身体的伤害或设备的损坏！1、概述KBSGZY-T-口/10（6）系列矿用隔爆型移动变电站（以下简称移动变电站)，是由移动变电站用干式变压器、高压负荷开关(或高压真空配电装置)和低压馈电开关(或低压保护箱)等三个部分组合而成的移动式成套装置。
移动变电站主要用于煤矿井下，作为额定频率为50Hz，额定一次电压为6kV或10kV、额定二次电压为660V或1140V，中性点不直接接地的三相电力系统中运行，可以随工作场地移动，为煤矿井下的各种动力设备和各种用电装置提供电源。
本产品符合标准《Q/320115DQ03-2011》和《GB8286-2005》的要求2、使用条件矿用隔爆型移动变电站在下列条件下保证长期工作：a)海拔不超过1000m；b)环境温度：最高气温+40℃最高日平均温度+30℃最高年平均温度+20℃最低气温-5℃c)空气相对湿度不超过95%(+25℃时)；d)有甲烷混合气体和煤尘,且有爆炸危险的矿井中e)无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的地方；h)电源电压的波形近似正弦波；i)三相电源电压近似对称。
3、产品分类3.1、移动变电站的防爆型式和防爆标志防爆型式为：矿用隔爆型；防爆标志为：ExdI3.2、型号及含义矿用隔爆型移动变电站型号表示如下：K B S G Z Y□/□高压侧额定电压,6或10kV额定容量,kV A移动式组合结构“干”式“三”相矿用隔爆例如：一台3相、铜导线、空气自冷式、额定容量630kV A、一次侧电压10kV、二次侧电压1140/660V 的矿用隔爆型移动变电站型号表示KBSGZY-T-630/10。
矿用隔爆型移动变电站
矿用隔爆型移动变电站保护系统一、概述目前在我们矿区综采工作面使用的国产矿用隔爆型移动变电站主要是KBSGZY型系列，主要包括KBSGZY-1600KVA、 KBSGZY-2000KVA、KBSGZY-3150KVA，及目前国内最大型的KBSGZY-4000KVA，由矿用隔爆型高压真空配电装置、隔爆型低压侧保护箱和隔爆型干式变压器等组成。
二、矿用隔爆型干式变压器1、型号：KBSGZY口－口 / 口其中：KB表示矿用隔爆型；S表示三相；G表示干式；Z表示组合式；Y表示移动式；口若为T表示圆筒式外壳、长方形外壳无此代号；口/口表示额定容量（KVA）/高压器高压侧额定电压（KV）。
2、主要技术参数此处以KBSGZY-2000KVA/10KV/3.3KV为例额定容量： 2000KVA高压额定电压： 10±5%KV低压额定电压： 3450V连接组别号： Yy0、空载损耗： 4500W负载损耗： 9700W短路阻抗： 5.0%空载电流： 0.7%耐温等级： H冷却方式：空气自然冷却变电站总重： 9300kg3、使用环境条件(1)海拔不超过1000米；(2)环境温度：最高气温≤+40℃，最高日平均气温≤30℃，最高年平均气温+20℃，最低气温-20℃；(3)空气相对湿度不超过95%(+25℃时)；(4)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；(5)无强烈颠簸、震动和与垂直面倾斜度不超过15°的环境(6)无足以腐蚀金属和破坏绝缘的气体和蒸汽；(7)无滴水的地方；(8)电源电压的波形近似于正弦波。
三、PBG1系列矿用隔爆型高压真空配电装置1、用途主要用于具有爆炸性气体及粉尘的煤矿井下，在交流50Hz额定电压10kV额定电流630（400、200、100、50）A的线路中，作为供电系统的总开关或分支开关，也可作为大容量电动机不频繁起动之用。
2、特点1）分体隔离开关及直压式触头设计，动热稳定性能好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KBSGZY-2000/6矿用隔爆型
移动变电站技术要求
一、主要技术参数
1、KBSGZY-2000/6矿用隔爆型移动变电站应满足煤矿井下环境需要，一次侧
电压为6KV，二次侧电压为3300V，一次侧绕组的分接电压调节范围在±5%；；
2、移动变电站变压器额定容量为2000KVA；
3、移动变电站冷却方式为空气介质自然循环，绝缘等级为H级，温升极限不大
于125K，防护等级为IP54，噪声不大于60dB；
4、移动变电站最大不可拆卸尺寸（长×宽×高）不得超过4100×1100×
1600mm。
5、移动变电站的阻抗电压为4.5%，空载电流为0.6%；
6、移变的空载损耗为3800W；
7、移变的负载损耗为9500W。
二、技术条款
1、变压器硅钢片材质采用日本新日铁产品；
2、移变本体钢材采用低合金高强度结构钢焊接而成；
3、变压器导线外包绝缘及层间绝缘采用美国杜邦公司生产的NOMEX410诺密
克绝缘纸；
4、移变的底座破断力比低于500KN，轨距为600mm，移变底座牵引部分采用
双层钢板结构，且其之间尺寸不小于60mm，双层钢板的通孔尺寸为Φ
45mm；
5、移变的高、低压开关及变压器本体必须经过安全检验并取得煤矿矿用产品安
全标志，必须提供有效的复印件；
6、移变高、低压侧开关保护模式必须采用低压侧故障分断高压侧电源的运行模
式；
7、移变高压侧必需采用泰安众诚矿山自动化有限公司制造的矿用隔爆型移动变
电站用高压真空开关KBG-250/6Y；
8、移变低压侧必需泰安众诚矿山自动化有限公司制造的矿用隔爆型低压综合保
护箱BXB-800/3.3Y。
9、移变高压侧开关采用隔爆型高压真空开关，具有电动合闸及手动储能合闸双
重机构，其设计制造必须符合相关标准。
高压侧电控系统采用可编程控制器和机屏GOT系统，其保护具有过载、短路、断相、过压、欠压、超温、上级电源紧急保护；
10、移变低压保护箱采用可编程控制器和机屏GOT系统，具有过载、短路、欠
压、过压、漏电闭锁、漏电保护及后备跳闸等保护。
三、应符合标准
1、GB3836－2000 爆炸环境用防爆电气设备
2、GB8286－2005 矿用隔爆型移动变电站
3、GB6450－86 干式电力变压器国家标准
4、GB/T4942.2-93 低压电气外壳防护等级
5、GB/T1408.1-2006 绝缘材料电气强度试验方法
6、GB/T1408.2-2006 绝缘材料电气强度试验方法
7、GB/T 10228-2008 干式电力变压器技术参数和要求。
