矿用隔爆兼本质安全型显示屏
矿用隔爆兼本质安全型显示屏
双科电器PJ127矿用隔爆兼本质安全型声光报警器是在全面了解我国通讯系统设备现状，收集了多方面的可靠信息、在广泛征求有关专家工程技术人员意见的基础上，根据相关国家标准行业标准以及煤矿安全规程的有关规定而研制的。PJ127矿用隔爆兼本质安全型显示屏为隔爆兼本安型设计，采用性能先进的单片机作主控制器，并配以高保真的语言发生芯片。芯片内存有8种不同的语音（可根据用户需要修改语音），通过简单的设置,可用于绞车运输巷、索车运输巷、皮带运输巷、巷道风门处、掘进迎头、平巷机车转弯处作为安全警示信号之用。有接点输入、打点信号输入、。当信号输入时，显示屏便会发出语音提示，同时发出红色闪光警示信号，提醒来人注意安全。具有体积小、重量轻、设计新颖、功能先进、一机多用等特点。
（一） 主要技术参数：
1 使用范围及主要参数
1.1使用范围
1.2执行标准： GB3836-2010
1.3防爆型式：矿用隔爆兼本质安全型
1.4防爆标志：Exd[ib]I
1.5报警器型号含义
P J 127
额定电压 隔爆兼本安型
显示屏
2工作环境：
2.1.1 温度环境：-5℃～+40℃；
2.1.2 平均相对湿度：不大于95％（+25℃）；
2.1.3 大气压力：80kPa～106kPa；
2.1.4 无显著振动和冲击的场合；
2.1.5 煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；
2.1.6 污染等级：3级
2.1.7 安装类别：Ⅲ类
2.2 主要技术指标
2.2.1 电源电压：AC 127V; 工作电流：200mA;
2.2.2 本安参数：
本安最大开路电压 DC 5V；本安短路电流 1.8A；
扬声器工作电压 AC 5V，工作电流520mA；
2.2.3 光可见度：警示器发出的光应在黑暗中20米可见；
2.2.4 语言音响声级：不低于85dB；
2.2.5 红灯闪光频率：120次/分，断续比： 1：1；
2.2.6 外形尺寸:530mm×140mm×300mm(宽×高×厚)
2.2.7 重量:15Kg
（二）结构原理：
该报警器有一个隔爆腔和两个本安腔组成，隔爆腔内有一个变压器和一个主控制器，设有四个喇叭口，可穿过φ9.3-φ12.5的电缆。其中一个本安腔内有扬声器、发光二极管指示器；另一个本安腔内由扬声器、发光二极管组成。
工作原理
该显示屏有控制电路和语音电路以及LED显示屏组成，显示屏上电后，主控制器自动读取由数码盘设定的语音地址；LED显示绿色“为了你和家人的幸福 请注意安全”当主控制器接收到（打点、接点、架空线或红外线探头）输入的信号后，自动控制语音电路发出报警声音，同时控制发光电路发出闪烁的红色提示语句。
安装使用方法
打点控制功能安装使用方法
当使用打点方式时，将打点信号电压连接到显示屏接线端子的4#和5#，接线图见附图“显示屏接线图”，显示屏接收的打点数为1点时，显示屏不发声，LED显示绿色“威力你和家人的幸福，请注意安全”打点数为2－5点时，显示屏发出语音报警，同时LED流动显示红色提示语句。
接点控制功能安装使用方法
当使用接点方式时，将接点通过电源连接到报警器接线端子的5#和6#，接线图见附图“显示屏接线图”，当接点闭合后，显示屏发出语音报警，同时LED流动显示红色提示语句；接点断开后，显示屏停止语音报警，LED显示绿色“为了你和家人的幸福，请注意安全”。当在直流电瓶车上使用时，应将防爆磁接近开关安装于需要报警路段的轨道中心，接近开关箭头标志应与轨道平行，将磁钢安装于电瓶车底部，当电瓶车经过磁接近开关时，磁钢能扫描到接近开关，且两者的作用距离不大于40mm，将接近开关的引出线通过钢管穿过轨道连接到显示屏。

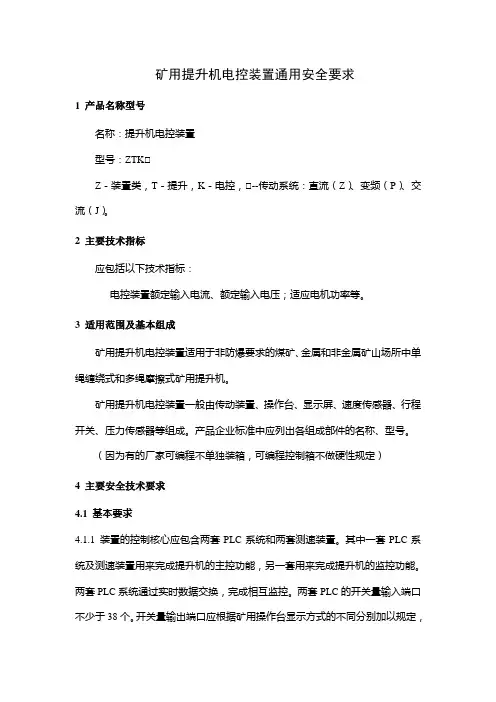

提升机电控通用要求
矿用提升机电控装置通用安全要求
1 产品名称型号
名称：提升机电控装置
型号：ZTK□
Z－装置类，T－提升，K－电控，□--传动系统：直流（Z）、变频（P）、交流（J）。
2 主要技术指标
应包括以下技术指标：
电控装置额定输入电流、额定输入电压；适应电机功率等。
3 适用范围及基本组成
矿用提升机电控装置适用于非防爆要求的煤矿、金属和非金属矿山场所中单绳缠绕式和多绳摩擦式矿用提升机。
矿用提升机电控装置一般由传动装置、操作台、显示屏、速度传感器、行程开关、压力传感器等组成。产品企业标准中应列出各组成部件的名称、型号。
（因为有的厂家可编程不单独装箱，可编程控制箱不做硬性规定）
4 主要安全技术要求
4.1 基本要求
4.1.1 装置的控制核心应包含两套PLC系统和两套测速装置。其中一套PLC系统及测速装置用来完成提升机的主控功能，另一套用来完成提升机的监控功能。两套PLC系统通过实时数据交换，完成相互监控。两套PLC的开关量输入端口不少于38个。开关量输出端口应根据矿用操作台显示方式的不同分别加以规定，
但不应少于20个。模拟量输入通道数不少于5路，模拟量输出通道数不少于5路。
4.1.2 装置中的“安全回路”应采用硬软件冗余设计和“双线制”设计。硬软件“安全回路”应相互闭锁，同时动作。重大故障如过卷、超速、限速、减速等应采用多重保护，并具有失电断开特性。
4.1.3 装置除应具备正常操作功能外，还应具备检修控制方式。装置应能对提升机安全保护功能进行模拟测试。
4.1.4 装置应能具备提升机的行程监控（行程保护、位置控制）和速度监控（速度保护和速度控制）功能。应具备测速装置之间的相互监控。
4.1.5 装置应具备《煤矿安全规程》规定提升机系统必须具备的各种保护功能。
4.1.6 装置应能对调速系统实行速度控制与故障监控。
4.1.7 装置应能实现与提升机信号系统之间的相互闭锁。
QJZ2-30[1].60.80.120(1140)说明书
![QJZ2-30[1].60.80.120(1140)说明书](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/fb2a8e79f46527d3240ce0d6.webp)
淮南万泰电子股份有限公司 QJZ2-30.60.80.120/1140(660)
矿用隔爆兼本质安全型真空电磁起动器
QJZ2-30、60、80、120/1140（660）
矿用隔爆兼本质安全型真空电磁起动器
使 用 说 明 书
淮南市万泰电子有限责任公司
淮南万泰电子股份有限公司 QJZ2-30.60.80.120/1140(660)
矿用隔爆兼本质安全型真空电磁起动器
一．概述
QJZ2-30.60、80、120/1140(660)型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），它以高性能微型计算机为控制核心，通过对运行状态信号的采集、分析、计算共同完成起动器对电机的控制及保护，具有过载、断相、漏电闭锁、短路等保护功能，并能根据水位或设置时段时间实现自动排水功能，同时具有相应的液晶中文汉显。
二． 用途及适用范围
起动器适用于含有爆炸性气体（甲烷）和煤尘的矿井中，在交流50Hz电压为660V或1140V线路中，控制矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。
三． 技术特性
1．正常工作条件
1.1 海拔高度不超过2000米，大气压力80kPa～110kPa；
1.2 周围环境温度- 50C ～ +40 0C；
1.3 周围空气相对湿度不大于95%（+25℃ 时）；
1.4 须能防止水或其他液体浸入起动器内部的地方；
1.5 与垂直面的安装倾斜度不超过15℃；
1.6 无明显摇动和冲击振动的地方；
1.7 无破坏绝缘的气体或蒸气的环境中；
2. 型号含义
Q J Z - □ / 1140（660） Ⅱ 智能型
QJZ-400.1140使用说明书要点
QJZ-400/1140 矿用隔爆兼本质安全型
真空电磁起动器
使
用
说
明
书
浙江恒泰科技有限公司
目 录
1、概述
2、结构特征及工作原理
3、技术特性
4、尺寸、重量
5、安装、调试
6、使用、操作
7、故障分析与排除
8、运输贮存
9、保养、维修
10、订货、须知 11、售后服务及承诺
12、附件
1、概述
1.1用途
QJZ-200、300、400/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz、额定电压1140V和660V的供电系统中，控制额定电流至400A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
1.2正常工作条件
°C，最低不低于-5°C。
°C时）。
°的环境中。
Ⅲ类。
1.3型号的组成及其代表意义
Q J Z— □ /□
额定电压
额定电流
真空
隔爆兼本质安全型
起动器
2、结构特征与工作原理
2.1起动器安装由撬型底架上的方形隔爆外壳和芯架小车组成。防爆外壳分上下腔两部分。上腔为接线腔，下腔为主腔。起动器的输出电缆和控制电缆的连接均采用压盘式引入装置。起动器的前门采用快开门结构，开门时，先顺时针转动门右旁锁孔里的门栓，直至门栓完全脱离前门插入转轴缺槽，然后将门手柄向前扳并使其向左转，门向右平移脱离卡板后打开。前门与隔离开关有可靠的机械联锁，保证只有隔离开关断开的位置时前门方可打开。前门打开后，以正常的操作方法不能合上隔离开关。
隔离开关操作手柄具有正向、停止、反向三个位置。隔离开关与真空接触器之间的电气联锁通过隔离开关的辅助接点来实现，这就避免了在使用中隔离开关的带负荷分断，但在紧急情况下，如接触器触头粘连，允许隔离开关带负荷切断电源。
QJZ-80,120,200,315-1140矿用隔爆兼本质安全型真空电磁起动器
精品文档
AHA12GAGGAGAGGAFFFFAFAF
QJZ—80,120,200,315,400/1140(660)
矿用隔爆兼本质安全型真空电磁起动器
大屏幕中文汉显
使 用 说 明 书
精品文档
AHA12GAGGAGAGGAFFFFAFAF
合 肥 开 关 厂 有 限 公 司精品文档
AHA12GAGGAGAGGAFFFFAFAF
1 概述
1.1 QJZ—80,120,200,315,400/1140(660)矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于有爆炸性危险气体（甲烷混合物）和煤尘的矿井中，作为控制交流50Hz，电压至1140V，电流400A及其以下的矿用隔爆型三相鼠笼式感应电动机的起动、停止和换向。该起动器特别适用于控制频繁操作的重载负荷，煤矿机械设备。也适用于具有同类爆炸性混合物的工业企业中。
1.2 起动器型号的含义；
Q J Z □ / □
额定工作电压
额定工作电流
真 空 精品文档
AHA12GAGGAGAGGAFFFFAFAF 隔爆兼本质安全型
起 动 器
1.3 防爆型式: 隔爆兼本质安全型
1.4 防爆标志: Exd[ib]I
1.5 起动器保证在下列条件下可靠工作：
a. 海拔高度不超过2000m；
b. 周围介质温度不高于+40℃，不低于-5℃；
c. 周围空气相对湿度不大于95%（+25℃时）；
矿用隔爆兼本质安全型组合交流变频器技术规格书
矿用隔爆兼本质安全型组合交流变频器
技术规格书
一、供货范围
名称型号单位数量备注
矿用隔爆兼本质安全型组合交流变频器BPJ-2×315/1140 台1 二象限驱动2*200/1140刮板机（头尾电机）
矿用隔爆兼本质安全型组合交流变频器BPJ-2×315/1140 台1 二象限驱动200/1140转载机和110KW破碎机
二、使用条件
海拔不超过2000m，周围环境压力为80kPa∽106kPa，如超过2000m需要降容使用；
运行环境温度一般为-5～+40℃；周围空气相对湿度不大于95%（+25℃）；
在有甲烷气体和煤尘的爆炸性气体的煤矿井下；与水平面的安装倾斜度不超过15°；
在无显著摇动和冲击振动的地方；
在无明显破坏绝缘的气体或蒸气的环境中；能防止滴水的地方；
污染等级：3级；安装类别：Ⅲ类。
工作面刮板输送机：SGZ730/400 头尾电机2*200/1140
订货长度：207米
输送能力：550t/h
电机：YBS-200(西北骏马)
电压等级：1140V
链速：1.02m/s
刮板链型式：中双链、链条间距140mm 工作面转载机：SZZ730/200 电机YBS-200(西北骏马) 电压1140V
配套PLM1000破碎机，电机YBS-110 电压1140V
三、执行标准
产品的开发及生产符合以下标准及规定的相关要求。
GB/T 2423.4-2008 电工电子产品基本环境试验规程；
GB 3836.1-2010爆炸性气体环境用电气设备第1部分：通用要求；
GB 3836.2-2010爆炸性气体环境用电气设备第2部分：隔爆型“d”；
GB 3836.3-2010爆炸性气体环境用电气设备第3部分：增安型“e”；GB 3836.4-2010爆炸性气体环境用电气设备第4部分：本质安全型“i”；
GB 14048.1-2006低压开关设备和控制设备第1部分：总则；GB 17625.1-2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）；
润金 KXB127 矿用隔爆兼本安型声光报警器 使用说明书
感谢您选用我公司产品！使用产品前请阅读使用说明书 KXB127矿用隔爆兼本安型声光报警器 （可以定制特殊报警语音内容、MP3播放功能、双路继电器输出） 使 用 说 明 书 执行标准： GB3836.1-2010，GB3836.2-2010，GB3836.4-2010， MT209-1990（抗干扰和可靠性除外） MT210-1990，QRJ10-2013 淮南市润金工矿机电有限公司
版本号 1 2 3 4 5 发布日期 2013.12.30 2014.10.08 2015-4-23 2016-10-26 警告！ 1、在使用和维修时，不得改变本安电路和与本安电路有关的电气元件的型号、规格及其参数! 2、使用、维护过程中应注意隔爆面的保护，防止“失爆”！不得丢失引入装置中的密封圈！注意适当拧紧压紧螺母！ 3、需具有专业知识的电工或工作二年以上的电工进行维修或接线 4、不得与未经防爆联检的设备配接使用！ 5、严禁带电开盖！ 1 概述 KXB127型矿用隔爆兼本安型声光报警器（简称报警器）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用、猴车到站的语音提醒。KXB127矿用声光语言报警器，除具有打点及打点时灯光指示的功能,还具有语音提示。 1.1防爆型式 矿用隔爆兼本质安全型，标志为:“Ex d [ib] I Mb”。 1.2型号意义 KX B 127 额定输入电压 报警 矿用信号设备 1.3外形尺寸和重量 外形尺寸：780mm×200mm×199mm 重量:约13kg 2 使用环境条件 1.4 报警器在下列环境条件下应能正常工作： a) 环境温度：（-10～+40）℃； b) 平均相对湿度：不大于95%（+25℃）； c) 大气压力：（80～106）kPa； d) 环境噪声不大于75dB(A)； e) 煤矿井下有甲烷及煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合，无直接滴水、淋水场合。 1.5 报警器能承受的最恶劣的贮运气候条件为： a) 高温：+60℃； b) 低温：-40℃； c) 平均相对湿度：95%（+25℃）； d) 振动：加速度50m/s2； e) 冲击：峰值加速度500m/s2。 3 特点 KXB127型矿用隔爆兼本安型语言报警器使用说明书 版本号1.
提升机技术要求
1 矿用防爆变频绞车电控装置
技
术
要
2 求
一、技术设计原则及依据
矿用防爆变频绞车电控装置满足以下标准或者与这些标准规定有关的条文。本产品出厂时，所示标准版本均为有效。
矿井用提升机电控系统设备符合下列标准的规定和要求。
1、《煤矿安全规程》（2009版）；
2、《交流传动矿井提升机电控设备技术条件》（JB4263-86）；
3、《交流电机半导体变频调速装置总技术条件》（GB12668-1990）；
4、《电控设备 第二部分 装有电子器件的电控设备》（GB/T3797-1998）；
5、《低压开关设备和控制设备总则》（GB/T14048.1-2000）；
6、《电能质量公用电网谐波》（GB/T14549-1993）；
7、 《电工电子产品环境试验第2部分：试验方法试验A：低温》（GB2423.1-2001）；
8、 电工电子产品环境试验第2部分：试验方法试验A：高温》（GB2423.2-2001）；
9、现行国家电工委员会及其它有关标准；
10、进口电气设备遵守国际电工委员会IEC标准；
11、电控装置的静动态性能指标完全满足提升机的运行要求；
3 12、电控装置能够承受提升机运行时的地坪振动；
13、电控设备的电磁兼容性符合国家标准要求（有关标准详见电磁兼容检验报告）。
14、GB3836-2000《爆炸性气体环境用电气设备标准》
15、GB3836.1-2000爆炸性气体环境用防爆电气设备 第1部分：通用要求；
16、GB3836.2-2000爆炸性气体环境用防爆电气设备 第2部分：隔爆型“d” ；
17、GB3836.3-2000爆炸性气体环境用防爆电气设备 第3部分：增安型“e”；
18、GB4208-2008 外壳防护等级的分类；
二、 系统介绍
2.1 系统组成
矿用防爆变频绞车电控装置由矿用本质安全型操作台、矿用隔爆型交流变频器、矿用隔爆兼本质安全型电控箱、矿用隔爆型显示屏、矿用防爆轴编码器等设备组成。
第1章 矿用隔爆智能型组合开关
第1章 矿用隔爆智能型组合开关
本章主要介绍国产3300V、1140V隔爆型微电脑控制保护的组合开关。目前，国产的隔爆型组合开关其性能、工作的可靠性、寿命等基本上达到了引进英国B&F公司产品的性能，在煤矿综采供电系统中使用逐渐增多，替代引进产品。
1.1 QJZ 2-1600/3300-6矿用隔爆兼本质安全型六组合开关
QJZ 2-1600/3300-6矿用隔爆兼本质安全型六组合开关是唐山华光自动化设备有限公司研制的产品，采用额定电压为3300V，每个真空接触器额定电流为400A，6个输出回路，微电脑控制，液晶显示，控制灵活，保护完善。本开关也适用于1140V系统，即更换主控制变压器，将主控制变压器初级改为1140V即可。
1.1.1 概述
1. 组合开关的用途
本开关为AC330V智能六组合隔爆开关，它适用于煤矿井下及其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中，使用在频率50HZ、电压3300V、单台接触器最大工作电流400A的线路中。
2. 基本组成及功能
本开关有2个电源进线工作回路，第一回路有一套微电脑控制保护组件，分为2个负荷出线工作支路。第二回路有二套微电脑控制保护组件，分为4个负荷出线工作支路。每工作支路有单独的控制保护，具有过载、短路、断相、漏电闭锁保护功能。每个支路能单独启动各种机电设备并且能多个支路联合启动双速采煤工作面运输机。启动双速电机时具有根据电流变化由低速运行自动转换到高速运行的功能及液晶汉字显示、时钟、故障记忆、故障查询、485标准接口通讯功能。
3.使用环境
海拔高度不超过2000米，大气压力80～100Kpa；环境温度为－10℃～＋40℃；空气相对湿度不大于95%（25℃时）；无强烈颠簸振动与垂直面倾斜角不超过15℃；含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；有防雨雪（滴水）设施。
4.基本参数
电源额定频率 50Hz；
QJZ—4×3151140(660)Z矿用隔爆兼本质安全型智能化组合开关使用说明书
执行标准：MT111-1998
Q/KL008-2006
QJZ—4×315/1140（660）Z
矿用隔爆兼本质安全型智能化组合开关
使 用 说 明 书
Exd[ib]I
济源市科灵电器有限责任公司
版本号
发布日期 1 2 3 4 5
2006.6 矿用隔爆兼本质安全型智能化组合开关
使用说明书
2 ！ 安装前请仔细阅读《使用说明书》。
一、概述
1.1 用途及适用范围
QJZ—4×315/1140（660）Z矿用隔爆兼本质安全型智能化组合开关（以下简称组合开关）适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，额定电压1140V或660V的线路中实现，对三相鼠笼式异步电动机的起动、停止、主从顺序控制和保护，并可在停止时进行换相。
1.2 使用条件
1.2.1 海拔高度不超过2000m。
1.2.2 运行环境温度-5℃～+40℃。
1.2.3 周围空气相对湿度不大于95%（+25℃时）。
1.2.4 在无明显破坏绝缘的气体和蒸汽的环境中。
1.2.5 在无滴水、无显著摇动和冲击振动的地方。
1.2.6 与垂直面的安装倾斜度不超过15°。
1.2.7 安装类别：II类（负载水平级）。
1.3 功能特点
1.3.1 组合开关先导回路为本质安全型电路，并能防止操作控制线路短路或接地时，引起自起动事故的发生。
1.3.2 组合开关保护与控制系统采用德国西门子S7-200工业控制用计算机（PLC），对系统进行监测监控，并完成漏电闭锁、过载、短路、断相、欠压和过压等保护功能。具有智能化程度高、性能稳定、动作可靠等优点。
1.3.3 采用西门子触摸式全中文液晶显示屏，可对开关状态、参数和故障类型显示和记忆，友好的用户界面，具有良好的人机对话功能，可大大提高判断故障和排除故障的效率。
KJZ说明书
KJZ-630/1140
KJZ-500/1140(660)
矿用隔爆兼本质安全型真空馈电开关
（ZYK–1系列）
使
用
说
明
书
浙江恒泰科技有限公司
目录
1、概述…………………………………………………………………………1
2、结构特征与工作原理………………………………………………………..1
3、技术特性………………………………………………………………………3
4、尺寸、重量…………………………………………………………………..5
5、安装、调试…………………………………………………………………..5 6、使用、操作…………………………………………………………….…….5
7、故障分析与排除………………………………………………………….…7
8、保养、维修…………………………………………………………….……8
9、运输、贮存…………………………………………………………….……8
10、 订货须知…………………………………………………………………….8
11、 售后服务及承诺…………………………………………………………….8
12、 联系方法………………………………………………………………….…9
13、 附件…………………………………………………………………….……9
14、 电气接线图和原理图…………………………………………………….…9
1、 概述
、主要用途
KJZ—□/1140（660）矿用隔爆兼本质安全型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，额定电流为630A（500A），作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关保护器采用DSP微处理器和大容量新型芯片进行双芯片工作，配以高精度的数据处理及先进的保护算法，保护精度高，反应速度快，能完成漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、过载、短路（分相敏保护、电流幅值保护两类）、断相、温度保护、瓦斯保护、风电闭锁、分合闸回路电压监测等多种保护功能。
