磨床精度对工件的加工精度的影响
普通平面磨床加工超精度、低粗糙度零件
普通平面磨床加工超精度、低粗糙度零件在大型工程机械制造厂磨削表面粗糙度Ra0.02--0.04μm、精度h4--h5的轴颈时，都是在昂贵的高精度平面磨床上进行。
但一般工程机械修造厂却没有高精度平面磨床，要磨削出这样的低的表面粗糙度，如此高的轴颈精度是非常困难的。
我们在现有设备M131W普通外圆平面磨床上进行大量试验，并对其进行必要的检测、刮研和调整，通过修整和精细的平衡砂轮，在磨粒上合适整出更多的等高微刃，就完全可以实现超高精度、低粗糙度的磨销，能有效地磨削出精度h4--h6，粗糙度Ra0.02--0.04μm的零件。
该法简单，方便易行，效果颇佳。
1、超精磨削机理超精磨削是靠砂轮工作面上可以修整出大量等高的磨粒微刃这一特性而得以进行的。
这些等高微刃能从工作表面上切除微薄的、尚具有一些微量缺陷以及微量形状和尺寸误差和余量。
因此，运用这些等微刃具是大量的，如果磨削用量适当，在加工面上有可能留下大量的极微细的切削痕迹，所以可得到很低的表面粗糙度。
此外，还由于在无火光花光磨阶段，仍有很明来的磨擦、滑挤、抛光和压光等作用，故使加工秘得的表面粗糙度进一步降低.2、对普通平面磨床的检修为了在变通平面磨床磨削出粗糙度Ra0.02--0.04μm的工件，应对旧变通平面磨床进行如下项目检测，不符合精度要求的，则要进行刮研检修。
（1）检修床导轨1. 检测和何等刮床身V形导轨：在垂直平面内的不直度，在1m长度上，不得超过0.01mm;在水平面内的不直度，在1m长度上，不得超过0.01mm;与滑鞍座导轨的不垂直度，在250mm长度上，不得超过0.02mm;接触点要求12--14点（25×25）mm。
2. 检测的何等刮床身平面导轨：V形导轨的不平等度，在1m长度上，不得超过0.02mm;在垂直平面内的不直度，在1m长度上，法得超过0.01mm;接触斑点要求12--14点（25×25）mm。
（2）检修滑鞍座导轨1. 检测和何等刮滑鞍座V形导轨;在垂直平面内的不直度，全部长度上不得超过0.01mm;接触斑点要求10--12点（25×25）mm。
工件中心高的确定对工件加工精度的影响

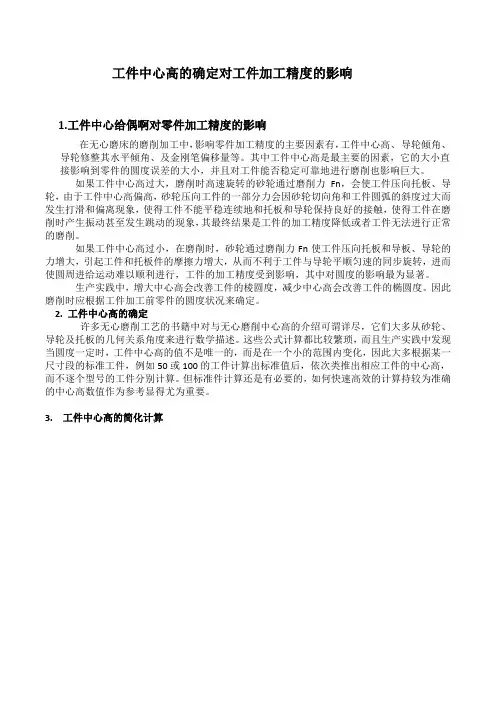

工件中心高的确定对工件加工精度的影响1.工件中心给偶啊对零件加工精度的影响在无心磨床的磨削加工中，影响零件加工精度的主要因素有，工件中心高、导轮倾角、导轮修整其水平倾角、及金刚笔偏移量等。
其中工件中心高是最主要的因素，它的大小直接影响到零件的圆度误差的大小，并且对工件能否稳定可靠地进行磨削也影响巨大。
如果工件中心高过大，磨削时高速旋转的砂轮通过磨削力Fn，会使工件压向托板、导轮，由于工件中心高偏高，砂轮压向工件的一部分力会因砂轮切向角和工件圆弧的斜度过大而发生打滑和偏离现象，使得工件不能平稳连续地和托板和导轮保持良好的接触，使得工件在磨削时产生振动甚至发生跳动的现象，其最终结果是工件的加工精度降低或者工件无法进行正常的磨削。
如果工件中心高过小，在磨削时，砂轮通过磨削力Fn使工件压向托板和导板、导轮的力增大，引起工件和托板件的摩擦力增大，从而不利于工件与导轮平顺匀速的同步旋转，进而使圆周进给运动难以顺利进行，工件的加工精度受到影响，其中对圆度的影响最为显著。
生产实践中，增大中心高会改善工件的棱圆度，减少中心高会改善工件的椭圆度。
因此磨削时应根据工件加工前零件的圆度状况来确定。
2. 工件中心高的确定许多无心磨削工艺的书籍中对与无心磨削中心高的介绍可谓详尽，它们大多从砂轮、导轮及托板的几何关系角度来进行数学描述。
这些公式计算都比较繁琐，而且生产实践中发现当圆度一定时，工件中心高的值不是唯一的，而是在一个小的范围内变化，因此大多根据某一尺寸段的标准工件，例如50或100的工件计算出标准值后，依次类推出相应工件的中心高，而不逐个型号的工件分别计算。
但标准件计算还是有必要的，如何快速高效的计算持较为准确的中心高数值作为参考显得尤为重要。
3. 工件中心高的简化计算。
机床误差及对加工精度的影响
（3）前后导轨平行度的影响
导轨扭曲示意图
例：车床导轨扭曲引起的加工误差
D R=DY
tg , sin Dy
B
H
很小， tg sin
Dy Dy H
BH
B
导轨扭曲引起的加工误差
（4）导轨与主轴回转轴线的平行度的影响
当车床导 轨和主轴回转 轴线在水平面 内不平行时， 使工件产生锥 度。
•单油楔动压轴承圆度误差和波度对回转精度的影响
工件回转类机床
刀具回转类机床
5、提高主轴回转精度的措施
（1）提高主轴部件的制造精度； （2）对滚动轴承进行预紧，消除间
隙； （3）使主轴回转误差不反映到工件
上（误差转移）。
小结
机床的误差决定了机床加工精 度的运动部件的运动精度，决定了 机床加工精度的部件之间及其运动 轨迹之间的相对位置精度。从而影 响了加工精度。
的平面度和垂直度有影响。
（2）径向圆跳动对加工精度的影响
车削加工时， 实际回转轴线相对 于平均回转轴线作 h=AcosØ的运动 Y=A+(R-h)cosØ =Asin2Ø+RcosØ Z=(R-h)sinØ =RsinØ-AcosØsinØ Y2+Z2=R2+Asin2Ø
镗削加工时，
实际回转轴线相对
于平均回转轴线作 h=AcosØ的运动
Z= RsinØ
镗刀
Y=h+RcosØ
=(A+R)cosØ
加工内孔呈椭
圆孔；对端面的加
工无影响。
（3）倾角摆动对加工精度的影响
▪ 几何轴线相对与平均轴线在空间成 一定锥角的圆锥运动。 若沿与平均轴线垂直的各个 截面来看，相当于几何轴线绕平均 轴心做偏心运动，只是各截面的偏 心量不同。因此，无论车削还是镗 削都能获得一个正圆锥。
磨削缺陷分析与解决
磨削缺陷分析与解决1.产生原因及影响因素零件的磨削精度指零件在磨削加工后，其形状、尺寸及表面相互位置三方面与理想零件的符合程度。
一般说来，形状精度高于尺寸精度，而位置精度也应高于尺寸精度。
磨削加工中的误差主要来源与两方面。
一是磨床-夹具-砂轮组成的工艺系统本身误差；二是磨削过程中出现的载荷和各种干扰：包括力变形、热变形、振动、磨损等引起的误差。
而在磨削过程中，使砂轮与工件位置改变以降低磨削精度的主要原因有：⑴.由磨削力引起的磨床和工件弹性变形；⑵.磨床和工件的热变形；⑶.磨床和工件的振动；⑷.砂轮磨损后其形状、尺寸变化；⑸.工装、夹具的损坏或变形；⑹.导轨、轴承和轴等部件的非弹性变形。
其中磨削过程中的弹性变形是主要的影响因素，它会使砂轮的实际切入深度与输入切入深度不一致，这一变化是由“砂轮架—砂轮轴承-砂轮轴-工件-工件支承”的弹性系统刚性决定。
一般为消除这种原因带来的误差常在行程进给磨削后，停止相互间的进给，仅依靠弹性回复力维持磨削，即光磨阶段（又叫清火花磨削），从而消除残留余量。
当然造成磨削误差的其它因素液很多如：工件磨削形状误差，工件热变形，磨粒切刃引起的塑性变形，砂轮的磨损等。
2.对工件的影响：降低工件使用寿命；降低工件抗疲劳强度；特殊特性的尺寸精度误差易影响工件使用，如轴承孔尺寸的控制，尺寸过小，安装不到轴上；过大，易引起振动，影响轴承使用寿命等。
3.解决方法：增加系统刚性；减少上工序加工留量，以减小磨削厚度，从而减小磨削力降低残留应力；增加光磨时间；及时修整砂轮，及时检查工装、夹具、轴承完好性及电主轴的振动性等；精细的选择砂轮，如挑选细粒度，硬度较大，组织稍紧密的砂轮；选用导热性好的砂轮（如CBN 砂轮）；采用冷却性能优良的磨削液以减少因热变形引起的误差。
二、工件表面粗糙度1.产生原因及影响因素表面粗糙度指加工表面具有较小间距和峰谷所组成微观几何形状特征。
它是大量磨粒在工件表面进行切削后留下的微观痕迹的集合。
