熔体和玻璃体

合集下载

无机材料物理化学熔体和玻璃

无机材料物理化学熔体和玻璃

Na2O· SiO2
3∶ 1
[SiO3]2-
2Na2O· SiO2 4∶ 1 [SiO4]4-
[SiO4]连 接 形 式 1400℃ 粘 度 值 ( Pa· s)
骨 架 状
109
层 状
28
链 状
1.6
岛 状
<1
31
表面张力-表面能 及其他液体一样,熔体表面层的质点受到内部质点的吸引比表面层空气介质的引力大,因此表面层质点
短链 环
12
•石英熔体:[SiO4]4-(单体)及不同聚合程度的聚硅酸离子: [Si2O7]6-(二聚)…[SinO3n+1]2(n+1)-(n聚体,n=1,2…∞), •三维晶格碎片[SiO2]n。
熔体结构-长程无序、短程有序
•长程无序本质
-多种聚合物共存
Na O 偏硅酸钠熔体(分相) Si
13
<4:1 [SiO4]共用O离子成不同聚合程度聚合物
<2:1 架状结构
岛←环←链←层←架
2:1 纯SiO2熔体
8
•R-O键
离子键为主
•R2O、RO引入硅酸盐熔体中时的断键作用 •Si4+(极化力强、结合氧能力强)把R-O上的氧离子吸引到自己周围【Si-O键强于R-O键】
•使Si-O键键强、键长、键角改变
3
3.1 熔体和玻璃体的结构
S
固体
晶 体 非晶

L 熔体
G 气体
强度 I
• X衍射分析:
气体 熔体
玻璃
晶体
sinθ
•气体散射强度大
λ
•晶体:衍射峰显著-有序
•熔体、玻璃体结构相似:无显著散射峰,在晶体相应位置弥散状散射强度最高值-近程有序

熔体与玻璃体

熔体与玻璃体

第三章熔体与玻璃体一、名词解释1.熔体与玻璃体; 2.聚合与解聚;3.晶子学说与无规则网络学说;4.网络形成剂与网络变性剂; 5.单键强;6.桥氧与非桥氧二、填空与选择1.玻璃的通性为:、、和。

2.氧化物的键强是形成玻璃的重要条件。

根据单键强度的大小可把氧化物中的正离子分为三类:、和;其单键强度数值范围分别为、和。

3.聚合物的形成可分为三个阶段,初期:;中期:;后期:。

4.熔体结构的特点是:、。

5.熔体是物质在液相温度以上存在的一种高能量状态,在冷却的过程中可以出现、和三种不同的相变过程。

6.在玻璃性质随温度变化的曲线上有二个特征温度和,与这二个特征温度相对应的粘度分别为和。

7.在SiO2玻璃中加入Na2O后,析晶能力将,玻璃形成能力将。

( A增强B减弱 C不变)8.能单独形成玻璃的氧化物(网络形成剂),其单键强度为;不能单独形成玻璃的氧化物(网络变性体),其单键强度为。

(A 小于250KJ/mol;B 大于335KJ/mol;C 250~335KJ/mol )9.当温度不变时,硅酸盐熔体中的聚合物种类、数量与熔体组成(O/Si比)有关。

O/Si 比值大,表示碱性氧化物含量高,这时熔体中的。

(A 高聚体数量增多;B 高聚体数量减少;C 高聚体数量多于低聚体;D 高聚体数量少于低聚体)10.按照在形成氧化物玻璃中的作用,下列氧化物网络变体有,中间体有,网络形成体有:。

(SiO2、Na2O、B2O3、CaO、Al2O3、P2O5、K2O、BaO )三、试简述硅酸盐熔体聚合物结构形成的过程和结构特点。

四、试分析影响熔体粘度的因素有哪些?五、试用实验方法鉴别晶体SiO2、SiO2玻璃、硅胶和SiO2熔体。

它们的结构有什么不同?六、简述晶子学说与无规则网络学说的主要观点,并比较两种学说在解释玻璃结构上的相同点和不同点。

七、试比较硅酸盐玻璃与硼酸盐玻璃在结构与性能上的差异。

八、在SiO2熔体中,随Na2O加入量的不同,粘度将如何变化,为什么? CaO、MgO与SiO2对熔体的粘度又有何影响,为什么?九、简述硼酸盐玻璃由于Na2O加入量的不同,出现的硼反常现象。

熔体和玻璃体的相变

熔体和玻璃体的相变

VS
温度对相变的影响
温度是影响熔体和玻璃体相变的最主要因 素之一。随着温度的升高,物质的分子热 运动逐渐增强,当达到熔点时,分子间的 相互作用力不足以维持固态结构,导致固 态熔化。相反,随着温度的降低,分子间 的相互作用力逐渐增强,当达到凝固点时 ,液态物质开始凝固成固态。
压力的影响
高压对相变的影响
感谢您的观看
玻璃体的特点
玻璃体具有非晶态结构,其内部原子或分子的排列是无序 的;同时,玻璃体没有固定的熔点,其物理性质和化学性 质随温度变化而变化。
03 熔体和玻璃体的相变类型
熔体的相变类型
固态-液态相变
当温度升高到熔点时,固态物质开始融化成液态。这个过程中,物质从有序的晶体结构转变为无序的液态结构。
液态-气态相变
熔体和玻璃体的相变过程可以用 来合成各种化学品,如醇、醚、 酯等,这些化学品广泛应用于医 药、农药、燃料等领域。
废气处理
熔体和玻璃体的相变过程中可以 吸附和转化有害气体,如硫化物、 氮氧化物等,可用于废气处理和 环境保护。
在物理领域中的应用
能源存储与转换
熔体和玻璃体的相变过程可以用于能源存储与转换,如热能、光能 等,可以提高能源利用效率和减少环境污染。
随着温度进一步降低,玻璃态物质逐渐变得更加稳定,最终转变为固态。这个过程伴随 着结构和性质的逐渐变化,但与晶体固态相变不同,玻璃态物质不会发生晶体结构的重
排。
04 熔体和玻璃体的相变影响 因素
温度的影响
熔体和玻璃体的相变温度
物质在熔化过程中,当温度达到熔点时 ,固态物质会转变为液态熔体。而当温 度降低时,熔体会逐渐凝固,最终转变 为固态。玻璃体则是在高温下形成的非 晶态物质,其结构与晶态物质不同。

第四章熔体和玻璃体

第四章熔体和玻璃体

4 个sp3 杂化轨道构成四面体,
与 O 原子结合时,可形成 π-σ 键叠加 Si-O 键 。
Si-O 键具有高键能、方向性和低配位等特点
熔体中R-O键的键性以离子键为主,当R2O、RO引入硅酸盐熔体 中时,Si4+能把R-O键上的氧离子吸引到自己周围,使Si-O键的键强、
键长、键角发生改变,最终使桥氧断裂。
间平均距离增加 3%左右);而当液体气化时,体积要增大数百倍至数
千倍(例如水增大 1240 倍)。
晶体的熔解热不大,比液体的气化热小得多。
这说明晶体和液体内能差别不大,质点在固体和液体中的相互作
用力是接近的。
固液态热容量相近
表明质点在液体中的热运动性质(状态)和在固体中差别不大,
基本上仍是在平衡位置附近作简谐振动。
[SiO4]Na4+[Si2O7]Na6 —— [Si3O10]Na8+ Na2O
2[Si3O10]Na8 —— [SiO3]6Na12+2Na2O
[SiO4]Na4+[SinO3n+1]Na(2n+2)
[Sin+1O3n+4]Na(2n+4)+ Na2O
一定时间后,在一定温度下,分化 Δ 缩聚达到平衡。
C
剧烈上升)
晶体 D
Tg1
Tm
玻璃态转变过程: (A-B-F-E 或 A-B-K-M),在 Tm 处内能、体积
没有异常;在玻璃形成温度 Tg 处内能和体积发生转折。K、F 两点均
为转折点, KM 为快冷线,KFE 为慢冷线,快冷时 Tg 较高,而慢冷
时 Tg 较低。
例:(Na2O-CaO-SiO2 玻璃)
的熔制以及加工工序有重要作用。在硅酸盐材料中熔体表面张力的大

第三章 熔体与玻璃体

第三章 熔体与玻璃体

第三章熔体与玻璃体熔体指高温下形成的液体,当它冷却时会固化转变为固体。

冷却速度不同,熔体有两种固化方式:慢冷时,由于冷却慢,质点有足够的时间调整位置做有规则的排列形成晶格,所以熔体慢冷时形成晶体;快冷时,由于冷却速度快,粘度增大太快,质点没来得及做有规则排列就已经固化,因而形成玻璃体。

因此玻璃体的结构和熔体的结构有一定的相似性,也把玻璃体称为过冷液体。

一般玻璃是由玻璃原料加热成熔体冷却而成;同时在很多无机非金属材料中,在材料的使用和制备过程中晶相间都会有熔体和玻璃体存在和产生,影响着材料的性能。

例如,耐火材料中存在的玻璃相是决定其高温性能的重要因素,陶瓷釉的质量取决于玻璃体的组成及其与坯体的物化作用,等等。

因此了解玻璃体和熔体的结构及与性能的关系是十分必要的。

这里熔体和玻璃体的结构主要从原子级结构(0.2~1nm)和亚微观结构(3~几百nm)尺度来考虑。

第一节硅酸盐熔体的结构一. 液体的结构(介于晶体和气体之间)经实验数据证明,液体的结构一般偏向于晶体。

对于这一点我们可以从以下几点理解:液体和晶体的体积密度相近;晶体的熔融热比液体的汽化热小得多;晶体的热容与液体的热容相差不大,而和气体相差大;X衍射分析结果表明液体的结构更靠近晶体的结构。

关于液体的结构有两种理论:1.“近程有序”理论晶体的结构是近程有序、远程也有序;液体的结构是近程有序而远程没有序。

在液体内部每个中心质点的附近的微小范围内(大约10-20Å),认为是近程有序的。

超过此范围则无规律性。

2.“核前群”理论核前群理论是在“近程有序”理论的基础上发展而来的。

它也认为每个中心质点的附近有一个有序排列的范围,但越往外规律性越差,熔体是有一个个这样的复杂集团无规则的连接起来。

液体结晶首先要形成晶核,晶核如果继续长大则形成晶体。

核前群再发展就成为晶核的胚芽,但核前群不同于晶核,核前群一旦发展为晶核就有界面,就相当于出现新相,而核前群是熔体结构中的一部分,核前群之间没有界面。

熔体及玻璃体

熔体及玻璃体

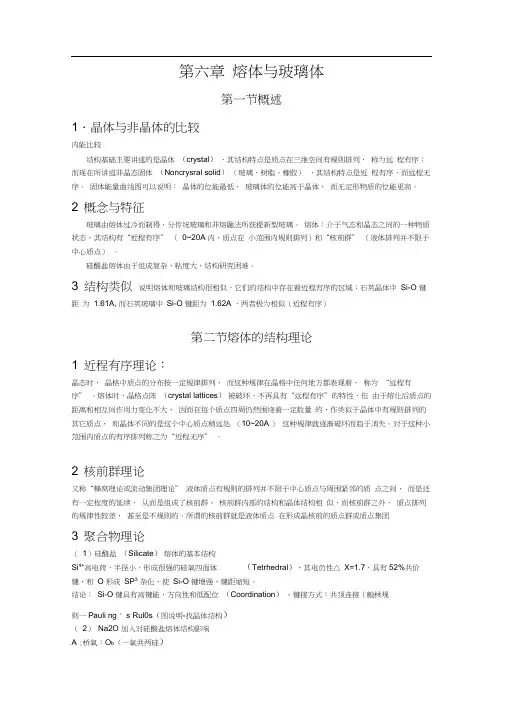

第六章熔体与玻璃体第一节概述1.晶体与非晶体的比较内能比较结构基础主要讲述的是晶体(crystal),其结构特点是质点在三维空间有规则排列,称为远程有序;而现在所讲述非晶态固体(Noncrysral solid)(玻璃、树脂、橡胶),其结构特点是近程有序,而远程无序。

固体能量曲线图可以说明:晶体的位能最低,玻璃体的位能高于晶体,而无定形物质的位能更高。

2 概念与特征玻璃由熔体过冷而制得,分传统玻璃和非熔融法所获提新型玻璃。

熔体:介于气态和晶态之间的一种物质状态,其结构有“近程有序” (0~20A 内,质点在小范围内规则排列)和“核前群” (液体排列并不限于中心质点)。

硅酸盐熔体由于组成复杂,粘度大,结构研究困难。

3 结构类似说明熔体和玻璃结构很相似,它们的结构中存在着近程有序的区域:石英晶体中Si-O 键距为1.61A, 而石英玻璃中Si-O 键距为1.62A ,两者极为相似(近程有序)第二节熔体的结构理论1 近程有序理论:晶态时,晶格中质点的分布按一定规律排列,而这种规律在晶格中任何地方都表现着,称为“远程有序” 。

熔体时,晶格点阵(crystal lattices)被破坏,不再具有“远程有序”的特性,但由于熔化后质点的距离和相互间作用力变化不大,因而在每个质点四周仍然围绕着一定数量的、作类似于晶体中有规则排列的其它质点,和晶体不同的是这个中心质点稍远处(10~20A )这种规律就逐渐破坏而趋于消失。

对于这种小范围内质点的有序排列称之为“近程无序” 。

2 核前群理论又称“蜂窝理论或流动集团理论” 液体质点有规则的排列并不限于中心质点与周围紧邻的质点之间,而是还有一定程度的延续,从而是组成了核前群。

核前群内部的结构和晶体结构相似,而核前群之外,质点排列的规律性较差,甚至是不规则的。

所谓的核前群就是液体质点在形成晶核前的质点群或质点集团3 聚合物理论(1)硅酸盐(Silicate)熔体的基本结构Si4+高电荷,半径小,形成很强的硅氧四面体(Tetrhedral),其电负性△ X=1.7,具有52%共价键,和O 形成SP3杂化,使Si-O 键增强,键距缩短。

无机材料科学基础 第3章 熔体和玻璃体

无机材料科学基础 第3章 熔体和玻璃体

第三章熔体和玻璃体§3-1 熔体的结构-聚合物理论一、聚合物的形成硅酸盐熔体聚合物的形成可分为三个阶段:(一)、石英颗粒分化熔体化学键分析:离子键与共价键性(约52%)混合。

Si-O键:σ、п 故具有高键能、方向性、低配位特点;R-O键:离子键键强比Si-O键弱 Si4+能吸引O2-;在熔融SiO2中,O/Si比为2:1,[SiO4]连接成架状。

若加入Na2O则使O/Si比例升高,随加入量增加,O/Si比可由原来的2:1逐步升高到4:1,[SiO4]连接方式可从架状变为层状、带状、链状、环状直至最后断裂而形成[SiO4]岛状,这种架状[SiO4]断裂称为熔融石英的分化过程。

由于Na+的存在使Si-O-Na中Si-O键相对增强,与Si相联的桥氧与Si的键相对减弱,易受Na2O的侵袭,而断裂,结果原来的桥氧变成非桥氧,形成由两个硅氧四面体组成的短链二聚体[Si2O1]脱离下来,同时断链处形成新的Si-O-Na键。

邻近的Si-O键可成为新的侵袭对象,只要有Na2O存在,这种分化过程将会继续下去。

分化的结果将产生许多由硅氧四面体短链形成的低聚合物,以及一些没有被分化完全的残留石英骨架,即石英的三维晶格碎片[SiO2]n 。

(二)、各类聚合物缩聚并伴随变形由分化过程产生的低聚合物,相互作用,形成级次较高的聚合物,同时释放出部分Na2O,这个过程称为缩聚。

[Si04]Na4+[Si2O7]NA6=[Si3O10]Na8+Na2O(短链)2[Si3O10]Na8=[SiO3]6Na12+2Na2O(三)、在一定时间和一定温度下,聚合⇌解聚达到平衡缩聚释放的Na2O又能进一步侵蚀石英骨架,而使其分化出低聚物,如此循环,最后体系出现分化⇌缩聚平衡。

熔体中存在低聚物、高聚物、三维晶格碎片、游离碱及石英颗粒带入的吸附物,因而熔体是不同聚合程度的聚合物的混合物,这些多种聚合物同时存在便是熔体结构远程无序的实质。

熔体和玻璃体

熔体和玻璃体

3 熔体和玻璃体熔体和玻璃体是物质另外的两种聚集状态,对这两种聚集状态的研究对无机材料的形成和性质的理解有着重要的作用。

3.1 熔体的结构最开始,人们把液体看作是更接近于气体状态,是被压缩了的气体。

内部质点排列是无序的,只是质点间距较短。

接着发现,液体结构在沸点和凝固点之间变化很大。

实验证实,接近于结晶温度的液体中质点的排列形式和晶体相似。

由同一物质不同聚集状态的x射线衍射图知:气体:θ小,I大,随θ↗,I↘。

熔体和玻璃:质点有规则排列区域高度分散,峰宽阔,峰位对应晶体相应峰位区域。

表明液体中某一质点最邻近的几个质点的排列形式与间距与晶体相似,体现了液体结构中的近程有序和远程无序的特征。

上述分析可以看出:液体是固体和气体的中间相(介于两态之间的一种物质状态)。

在高温时与气体接近,在稍高于熔点时与晶体接近。

熔体结构理论有多种,近年来,熔体聚合物理论为较多人接受,用来解释熔体结构及结构—组成—性能关系。

硅酸盐熔体组成复杂,黏度大,其结构研究困难。

熔体聚合物理论,提出的结构模型比较具体,而且能进行一些定量计算。

介绍该理论的要点:(1)什么是聚合物?对于硅酸盐熔体来说,不同聚合程度的负离子团(单体)(二聚体)(三聚体)等就是聚合物。

硅酸盐熔体中最基本的离子是硅、氧、碱土或碱金属离子。

电荷高,半径小,有着很强的形成的能力。

键具有高键能,有方向性和低配位等特点,导致硅酸盐倾向于形成相当大的、形状不规则的、短程有序的离子聚合体。

(2)聚合物形成的三个阶段①熔融石英的分化过程熔体中的键(指碱或碱土金属)的键型的离子键为主,与两个相连的称为桥氧()与一个相连的称为非桥氧()当引入熔体中时,键的键强比键弱得多。

能把键上的离子拉到自己周围,使桥氧断裂,并使键的键强、键长和键角都发生变动。

例如:熔融石英中,连成架状,若加入,使比例升高,随着加入量的增加,可达,此时,连接方式从架状()→层状()→链状()→组群状()→岛状(无桥氧)上述架状断裂称为熔融石英的分化过程。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
式中: 粘度是指单位接触面积、单位速度梯度下两层液体间的摩擦力。
粘度是硅酸盐熔体无物理化学性质的最大特征,粘度实际上表征液 体的内摩擦力,是由流体的结构本质所决定的。
一般说,聚合程度高的流体往往有较高的粘度。 硅酸盐熔体的粘度往往很大,通常。 熔体的粘度在晶体生长、玻璃熔制与成型、陶瓷的液相烧结等有很 重要的作用,是材料制造过程中需要控制的一个重要工艺参数。 1 粘度与温度的关系 用聚合物理论解释它们之间的关系: 低温时,聚合物的缔合程度大,粘度上升↗ 高温时,聚合物的缔合程度小,流动度↗,粘度↘ 以数学式描述上述关系,以便求出任意温度对应的粘度,对解决许多 工艺问题很重要,通常用波尔兹曼公式描述:
2价金属离子()对粘度影响与有关 除了对影响同上外,离子间的相互极化对粘度影响显著。由于极化 使离子变形,共价键成分↗,减弱了间的键力,其规律: 在低温时,↗熔体粘度 高温时,含量<10%-12%,↘熔体粘度;含量>10%-12%,↗熔体粘 度
含量不同,对熔体粘度的影响不同,这与离子配位状态有关。 含量较少时,离子处于三度空间连接的状态,结构紧密,粘度随含 量↗ 含量较多时,离子处于平面状三角形,结构疏松,粘度随含量↘。 (硼反常现象)
一。列出4个通性,具有这4个通性的物质,不论其他化学性质如何,即 为玻璃。 3.3.1 玻璃的通性
(1) 各向同性 与多数结晶体不同,玻璃的物理性质:热膨胀系数、折射率、导电 性以及机械性能等在各个方向上是一致的。 表明它内部质点的随机分布和宏观的均匀状态。(内部质点无序排 列而呈统计均质外在表现) 这是玻璃最明显的特征,也是与液体类似的地方。
从典型的液体状态逐渐转变为具有固体各项性质(弹性、脆性)的物 体。该区域称转变温度区,为上下限。二者与试验条件有关,一般以粘 度作为标志。
— 膨胀转化温度 η=109时的温度 — 转变温度 η=1013时的温度 以上: 由于此时温度较高,粘度相应小,质点流动和扩散较快,结构改变 能立即适应温度变化,故结构变化几乎是瞬时的,经常保持其平衡状 态。 此温度范围内,温度变化快慢对玻璃的结构及相应的性质影响不 大。 以下: 玻璃基本上已经转变为具有弹性和脆性特点的固态物质,温度变化 快慢对玻璃的结构、性质影响相当小。 ~: 粘度介于上述两种情况之间,质点可适当移动,结构状态趋向平衡 所需时间较短。 玻璃的结构状态以及玻璃的一些结构灵敏的性能由区间内保持的温 度决定。 当玻璃冷却到室温时,它保持着与这一温度区间的某一温度相应的 平衡结构状态和性能。—— 图尔Tool提出的“假想温度” (4)物理化学性质随温度变化的连续性 玻璃体由熔融状态冷却转变为机械固体或加热的相反转变过程,其 物理、化学性质的变化是连续的。 性质随温度变化可分为3类。 两个特征温度:
无) — 玻璃化温度 — 熔点 液体冷却时,随着热振动的减少,液体迅速而连续地收缩,原子进
行更加有效的堆积排列方式。 在不发生结晶时,这种收缩从一直持续到,此时材料变为坚硬的玻
璃。 当<时,原子不再重排,只是因为原子在它们固定的位置上的热振
动变小,才有进一步的收缩。 玻璃体自高温逐渐冷却时,要通过一个过渡温度区,此区域内玻璃
在熔融过程中,随着↗↗,不同聚合程度的聚合物发生变形: 链状:绕轴转动,同时弯曲 层状:层本身折皱、翘曲 架状:热缺陷↗(氧桥断裂),同时键角变化。 中期:各类聚合物缩聚并伴随变形。 ③ 分化与缩聚的平衡 缩聚释放的能进一步侵蚀石英骨架使其分化出低聚物,低聚物相互 作用形成级次较高的高聚物、释放。 如此循环,最终体系出现分化缩聚平衡。 熔体中有各种不同聚合程度的负离子团同时并存(混合物),这些 硅氧团除是单体外,其他称聚离子。 后期:在一定温度和时间下,聚合解聚达到平衡。
由于常温下,玻璃的粘度非常大,无限地阻止了(实际上消除了) 玻璃自发转变的可能。(数百年不结晶) 从动力学观点看:
玻璃是稳定的。 要想使玻璃析晶,一般应适当↗温度,使玻璃中质点克服析晶活化 能(由玻璃态转变为晶态的势垒),方可使其转化为晶态。 (3)凝固的逐渐性与可逆性 玻璃由熔融状态向玻璃态转变时,其凝固是逐渐和可逆的,这与熔 体的结晶过程是有明显区别的。 结晶过程系统有新相出现,结晶温度时粘度有明显变化。η↗ 向玻璃体转化时,过程始终没有新相出现,在较宽的温度范围内完 成,随着T↘,η↗,最后形成固态玻璃。 转变的温度范围取决于玻璃的成分,T波动于几十~几百℃。 同样,由玻璃加热为熔体的过程也是渐变的,因而,玻璃没有固定 的熔点,只有一个软化温度范围。工业上利用这一性质,可将玻璃在一 定温度下,用吹制、拉制等方法成型玻璃制品。 玻璃形成温度是区分玻璃与其他非晶态固体的重要特性。(玻璃与 其他非晶态固体——凝胶、非晶态金属、合金、聚合物等的区别在于有
式中:— 常数(与熔体组成有关) — 温度常数
液体中分布不规则、大小不等的空洞,为液体分子运动流动提供空 间:
系统中自由体积(温度下) 液体分子体积(温度下) 温度下液体分子有效硬核体积 时,液体分子不运动,↗↗形成↗↘
2 粘度与组成的关系 根据大量实践,等氧化物是↗熔体粘度的。因为,熔体粘度首先决
式中:— 常数(与熔体组成有关) — 质点运动活化能 — 波尔兹曼常数 — 绝对温度
注意: 不是常数。 不仅与熔体组成有关,还与熔体中聚合程度有关。上式两边取对
数:
由关系曲线可知: 两端区域近似直线(高温、低温) 中间熔体内结构变,随温度变 硅酸盐熔体由多种聚合物交织而成,增加了质点间的移动困难,使 其粘度比一般液体高。 上述公式只是一个近似公式,实际生产、科研需实测数据,不同粘 度范围采用不同方法、仪器。
(2) 介稳性 在一定的热力学条件下,系统虽未处于最低能量状态,却处于一种 可以较长时间存在的状态,称为介稳状态。 一般在低温时保留了高温时结构的状态,都属于介稳状态。
当熔体转变为玻璃体时,放出的能量少于结晶热。所以,玻璃体与 晶体相比,含有过剩的内能,因此是一种介稳状态。 从热力学角度看:
玻璃态是高能态,不稳定,有自发转变为晶体的内在条件。 事实上:
3.3.2 玻璃的结构 玻璃的结构是指玻璃中质点在空间的几何配置、有序程度以及它们
彼此间的结合状态。 由于玻璃结构具有远程无序的特点,加之影响其结构的因素众多,
这种结构复杂性导致至今尚未提出一个统一完善的玻璃结构理论。目前 主要的学说有2种: (1)晶子假说
多种聚合物同时并存而不是一种独存,这就是熔体结构远程无序的 实质。
最终得到的熔体是不同聚合程度的各种聚合体的混合物,聚合体的 种类、大小、数量随熔体的组成和温度变化。
熔体的结构特点是近程有序而远程无序的。 3.2 熔体的性质 3.2.1 粘度
粘度是指液体流动时,一层液体受到另一层液体的牵制,其力的大 小是和两层间的接触面积及垂直流动方向的速度梯度成正比。
3 熔体和玻璃体
熔体和玻璃体是物质另外的两种聚集状态,对这两种聚集状态的研 究对无机材料的形成和性质的理解有着重要的作用。 3.1 熔体的结构
最开始,人们把液体看作是更接近于气体状态,是被压缩了的气 体。内部质点排列是无序的,只是质点间距较短。
接着发现,液体结构在沸点和凝固点之间变化很大。实验证实,接 近于结晶温度的液体中质点的排列形式和晶体相似。
由同一物质不同聚集状态的x射线衍射图知: 气体:θ小,I大,随θ↗,I↘。 熔体和玻璃:质点有规则排列区域高度分散,峰宽阔,峰位对应晶 体相应峰位区域。表明液体中某一质点最邻近的几个质点的排列形式与 间距与晶体相似,体现了液体结构中的近程有序和远程无序的特征。 上述分析可以看出:液体是固体和气体的中间相(介于两态之间的 一种物质状态)。在高温时与气体接近,在稍高于熔点时与晶体接近。 熔体结构理论有多种,近年来,熔体聚合物理论为较多人接受,用 来解释熔体结构及结构—组成—性能关系。 硅酸盐熔体组成复杂,黏度大,其结构研究困难。 熔体聚合物理论,提出的结构模型比较具体,而且能进行一些定量 计算。 介绍该理论的要点: (1)什么是聚合物? 对于硅酸盐熔体来说,不同聚合程度的负离子团(单体)(二聚 体)(三聚体)等就是聚合物。 硅酸盐熔体中最基本的离子是硅、氧、碱土或碱金属离子。电荷 高,半径小,有着很强的形成的能力。键具有高键能,有方向性和低配 位等特点,导致硅酸盐倾向于形成相当大的、形状不规则的、短程有序 的离子聚合体。 (2)聚合物形成的三个阶段 ① 熔融石英的分化过程 熔体中的键(指碱或碱土金属)的键型的离子键为主, 与两个相连的称为桥氧() 与一个相连的称为非桥氧() 当引入熔体中时,键的键强比键弱得多。 能把键上的离子拉到自己周围,使桥氧断裂,并使键的键强、键长 和键角都发生变动。
定于网络联结程度,即粘度随↘而↘。架→岛
1价碱金属氧化物()都是↘熔体粘度的(称这些氧化物为助熔 剂)。但含量较低与较高时影响不同,这与熔体结构有关。
高时(含量高),对粘度起主要作用是之间的键力,加入越小,夺 取桥氧的能力大,↘熔体粘度的作用大,熔体粘度按↗。
低时(含量高),近岛状结构,四面体间主要依靠键力连接,键力 大,最高,熔体粘度按↘。
作用复杂,因为,一般在碱金属离子存在下,使粘度↗。 可以配位与联成复杂铝氧负离子团。
能使熔体粘度急剧↘,原因是与相近,易取代,但价态不同,原网 络破坏,难成新网络,粘度↘。
总之,加入某一种氧化物所引起熔体粘度的改变,不仅取决于加入 的氧化物的本性,而且也取决于熔体本身组成。(按化学成分的影响特 性可进行近似计算) 3.2.2 表面张力(表面能)
离要改力 在数值上不一定相同。
1 熔体表面张力随温度变化 大多数硅酸盐熔体随↗而↘,几乎成线形关系。
因为,↗,质点运动加剧,距离↗,键松弛,相互作用力↘,内部 质点能量与表面质点能量差↘(物质表面质点能量较内部质点能量高, 多出的能量为表面能)
2 熔体表面张力与熔体组成和结构的关系 从键型角度:具金属键熔体表面张力>共价键>离子键>分子键 硅酸盐熔体介于典型离子键与共价键之间,既有离子键,又有共价 键。 结构相同的离子晶体,其晶格能越大、单位晶胞边长越小,熔体表面 张力越大。 既内部质点相互作用力越大,表面张力越大。 3 氧化物加入的影响 ↗表面张力; ↘表面张力; 等氧化物,少量加入即可剧烈↘熔体表面张力,被称为表面活性物 质。 4 两熔体混合 不能单纯将各自的表面张力值用加和法计算。 硅酸盐熔体的表面张力值比一般液体高,为。 3.3 玻璃体的结构 玻璃态是一些物质的一种存在状态,玻璃在性质上的表现,和晶体 状态、熔融体状态一样,往往是其微观结构的反映。 机械性能类似无机晶体,硬度高、脆性大; 外观是固体,断面呈贝壳状; 内部结构像液体。 玻璃体是玻璃态物质的总称,简称玻璃。玻璃一词大家很熟悉,要 对其下一个定义却很困难。 传统的玻璃主要是由硅酸盐矿物、氧化物等经加热、熔融、冷却而 形成的一种无定型的故态,是非晶材料的重要一族。玻璃是热力学不稳 定态物质,与其他非晶材料一样,目前有许多像结构、性能等本质问题 仍需深入研究。 因此,探索、掌握玻璃的内部结构成为掌握其本质的关键问题之
相关文档
最新文档
