环氧值百度百科
环氧值计算范文

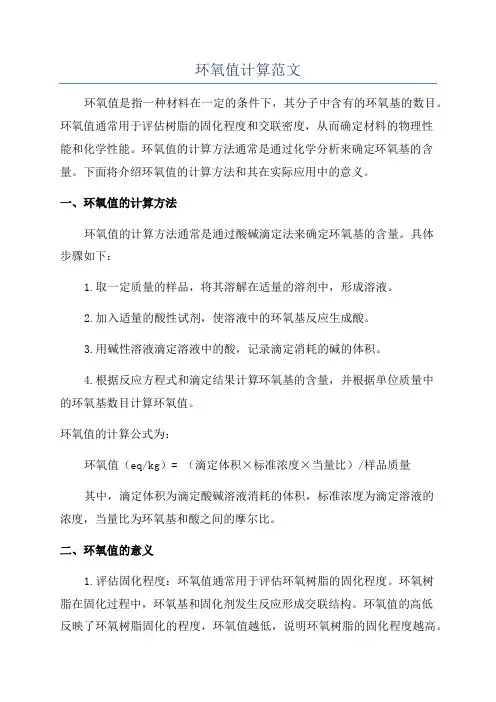

环氧值计算范文环氧值是指一种材料在一定的条件下，其分子中含有的环氧基的数目。
环氧值通常用于评估树脂的固化程度和交联密度，从而确定材料的物理性能和化学性能。
环氧值的计算方法通常是通过化学分析来确定环氧基的含量。
下面将介绍环氧值的计算方法和其在实际应用中的意义。
一、环氧值的计算方法环氧值的计算方法通常是通过酸碱滴定法来确定环氧基的含量。
具体步骤如下：1.取一定质量的样品，将其溶解在适量的溶剂中，形成溶液。
2.加入适量的酸性试剂，使溶液中的环氧基反应生成酸。
3.用碱性溶液滴定溶液中的酸，记录滴定消耗的碱的体积。
4.根据反应方程式和滴定结果计算环氧基的含量，并根据单位质量中的环氧基数目计算环氧值。
环氧值的计算公式为：环氧值（eq/kg）= （滴定体积×标准浓度×当量比）/样品质量其中，滴定体积为滴定酸碱溶液消耗的体积，标准浓度为滴定溶液的浓度，当量比为环氧基和酸之间的摩尔比。
二、环氧值的意义1.评估固化程度：环氧值通常用于评估环氧树脂的固化程度。
环氧树脂在固化过程中，环氧基和固化剂发生反应形成交联结构。
环氧值的高低反映了环氧树脂固化的程度，环氧值越低，说明环氧树脂的固化程度越高。
2.预测物理性能：环氧值与材料的物理性能有很大的关联。
环氧值的增加会导致材料的硬度增加，韧性减少。
环氧值的减小会导致材料的硬度减小，韧性增加。
因此，通过环氧值的测定，可以预测材料的物理性能，指导环氧树脂的选择和应用。
3.指导加工工艺：环氧值的大小还可以指导加工工艺的选择。
通常，环氧值较高的材料具有较高的粘度和较低的固化速率，适用于高温条件下的加工。
而环氧值较低的材料具有较低的粘度和较快的固化速率，适用于低温条件下的加工。
因此，根据环氧值的大小，可以选择适合的加工工艺，以提高工艺的效率和产品质量。
4.指导质量控制：环氧值的测定可以用于材料的质量控制。
通过确定环氧值的范围，可以确保产品质量的稳定性和一致性。
如果环氧值超过了指定的范围，可能会导致材料性能的下降或产品出现缺陷。
环氧值与环氧当量的相关性

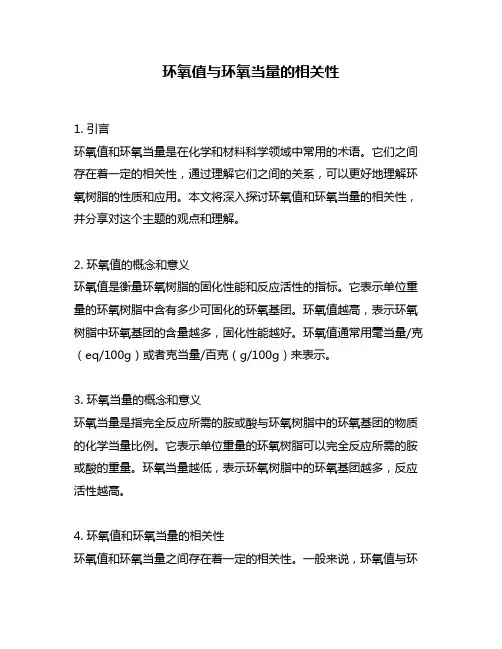

环氧值与环氧当量的相关性1. 引言环氧值和环氧当量是在化学和材料科学领域中常用的术语。
它们之间存在着一定的相关性，通过理解它们之间的关系，可以更好地理解环氧树脂的性质和应用。
本文将深入探讨环氧值和环氧当量的相关性，并分享对这个主题的观点和理解。
2. 环氧值的概念和意义环氧值是衡量环氧树脂的固化性能和反应活性的指标。
它表示单位重量的环氧树脂中含有多少可固化的环氧基团。
环氧值越高，表示环氧树脂中环氧基团的含量越多，固化性能越好。
环氧值通常用毫当量/克（eq/100g）或者克当量/百克（g/100g）来表示。
3. 环氧当量的概念和意义环氧当量是指完全反应所需的胺或酸与环氧树脂中的环氧基团的物质的化学当量比例。
它表示单位重量的环氧树脂可以完全反应所需的胺或酸的重量。
环氧当量越低，表示环氧树脂中的环氧基团越多，反应活性越高。
4. 环氧值和环氧当量的相关性环氧值和环氧当量之间存在着一定的相关性。
一般来说，环氧值与环氧当量呈反比关系。
即环氧值越高，环氧当量越低；环氧值越低，环氧当量越高。
这是因为环氧值表示环氧基团的含量，而环氧当量表示环氧基团与胺或酸的化学当量比例。
环氧树脂中的环氧基团越多，完全反应所需的胺或酸的量就越少，环氧当量就越低。
5. 环氧值和环氧当量的影响因素环氧值和环氧当量的大小不仅受到环氧树脂本身的结构和性质的影响，还受到反应条件和胺或酸的选择等因素的影响。
环氧树脂的分子量和环氧基团的位置对环氧值和环氧当量有影响。
较高分子量的环氧树脂通常具有较低的环氧值和较高的环氧当量。
选择不同的胺或酸也会对环氧当量产生影响，使用具有较高当量的胺或酸可以降低环氧树脂的环氧当量。
6. 对环氧值和环氧当量的观点和理解环氧值和环氧当量是衡量环氧树脂性能的重要参数。
在实际应用中，根据具体需要可以选择适当的环氧值和环氧当量来调节环氧树脂的固化性能和反应活性。
较高的环氧值和较低的环氧当量通常意味着更好的固化性能和较高的反应活性。
环氧树脂的环氧值
环氧树脂的环氧值
环氧树脂是一种广泛应用的热固性塑料，它具有优良的性能和多种用途。
其中，环氧值是环氧树脂中一个重要的物理化学指标，对其性能和应用起到至关重要的作用。
所谓环氧值，是指在环氧树脂中含有的环氧基团的数量，通常以每克环氧树脂中含有的环氧基数来表示，单位为毫当量/克（eq/100g）或克当量/升（g/eq）。
环氧值的大小直接决定着环氧树脂的交联度和固化速率。
较高的环氧值意味着分子链上具有更多的环氧基团，从而交联度更高，耐热性和耐化学性更好，但固化速率较慢；而环氧值较低的环氧树脂则具有固化速率快、粘度低等特点，但耐热性和耐化学性相对较差。
另外，环氧值还与环氧树脂的可操作性有关。
在制备环氧树脂的过程中，需要加入与环氧基团反应的交联剂，使环氧树脂固化成为具有一定硬度和强度的塑料材料。
如果环氧值过低，交联剂的投加量就需要相应增多，这会使环氧树脂的粘度升高，不利于加工和涂覆。
而环氧值过高，则需要加入更多的交联剂才能达到合格的固化效果，且硬化后的树脂体系的弹性模量和强度降低。
在制备环氧树脂的过程中，环氧值的测定也显得尤为重要。
目前常用的测定方法主要包括比色法、滴定法、红外光谱法和核磁共振法等。
比色法和滴定法成本低廉，但存在测定误差较大的问题；红外光谱法和核磁共振法则比较准确，但价格昂贵，适用于一些高精度的研究。
在环氧树脂的实际应用中，根据不同的需求选择适当的环氧值非常重要。
例如，在电器电子领域中，需要具有较高的耐热性和绝缘性能；而在建筑材料领域中，则主要考虑耐化学腐蚀、强度和耐久性等性能。
因此，制备高性能的环氧树脂材料，需要从环氧值、交联剂选择和固化条件等方面进行综合考虑。
环氧树脂-百度百科
环氧树脂百科名片环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。
环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。
由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。
简介英文术语:epoxy Resin凡分子结构中含有环氧基团的高分子化合物统称为环氧树脂。
固化后的环氧树脂具有良好的物理化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途。
我国自1958年开始对环氧树脂进行了研究，并以很快的速度投入了工业生产，至今已在全国各地蓬勃发展，除生产普通的双酚A-环氧氯丙烷型环氧树脂外，也生产各种类型的新型环氧树脂，以满足国防建设及国家经济各部门的急需。
环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。
环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。
由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。
类型1、活性氢化物与环氧氯丙烷反应；2、以过氧化氢或过酸（例过醋酸）将双键进行液相氧化；3、双键化合物的空气氧化；4、其它。
由于它的性能并不是十分完美的，同时应用环氧树脂的对象也不是千遍一律的，根据使用的对象不同，对环氧树脂的性能也有所要求，例如有的要求低温快干，有的要求绝缘性能优良。
因而要有的放矢对环氧树脂加以改性。
改性的方法1、选择固化剂；2、添加反应性稀释剂；3、添加填充剂；4、添加别种热固性或热塑性树脂；5、改良环氧树脂本身。
环氧树脂环氧值、环氧当量的测定
环氧树脂环氧值、环氧当量的测定定义环氧值定义为100g环氧树脂中所含环氧基团的摩尔数（物质的量），单位为mol/100g。
环氧当量定义为含lmol环氧基团(缩水甘油醚)的环氧树脂的质量(g)，单位为g/mol。
，分析方法可用光谱分析法或化学分析法进行分析，光谱分析比化学分析容易操作，但是需要用标准试祥做成定量线。
1光谱分析法用红外光谱、拉曼光谱或核磁共振光谱等分析方法是很普及的，可用于环氧树脂的定性分析或环氧基的定量分析。
红外光谱吸收法:首先用一系列已知环氧当量的环氧树脂的红外光谱做出A910cm－1／A1610 cm－1(其中910cm－1是环氧基的吸收峰，1610 cm－1是苯环的吸收峰)基线，然后做出A910cm－1／A1610 cm－1与环氧当量标准曲线。
这样在测定某一环氧树脂试样的环氧当量时，只需知道该环氧树脂A910／M1610的比值，即可确定其环氧当量。
2化学分析法常用的化学分析方法是在适当的溶剂中，使用过量的盐酸与环氧基作用，定量生成氯醇，将过且的盐酸用碱滴定法定量，。
常用的溶剂有丙酮、无水醚、吡啶等。
有时不用盐酸，而用溴化化氢酸、碘化钾与盐酸、过氯酸与季铵溴化物等为卤化剂，进行直接滴定。
方法多种多样，现今国际上通用的分析法是高氯酸法，适用于各种环氧树脂，但操作过程繁琐。
另外还有盐酸／丙酮法、盐酸吡啶法以及盐酸二氧六环法。
我国沿用的测定方法以盐酸一丙酮法和盐酸一吡啶法，其中盐酸一丙酮法较适用于分子量在1500以下的环氧树脂，而盐酸一吡啶法较适用于分子量在1500以上的环氧树脂。
相对来说，盐酸一丙酮法应用较多。
溴化季按盐直接滴定法a）原理原理是通过高氯酸（HClO4）与溴化四乙基铵（NEt4Br）反应生成的溴化氢与1，2-环氧基的定量反应。
该程序包括用高氯酸-冰醋酸标准溶液滴定溶解在含溴化四乙基铵的环氧树脂的二氯甲烷溶液，以结晶紫为指标剂，当环氧基被消耗完，过量的溴化氢会引起过量的结晶紫指标剂变色。
什么是环氧值

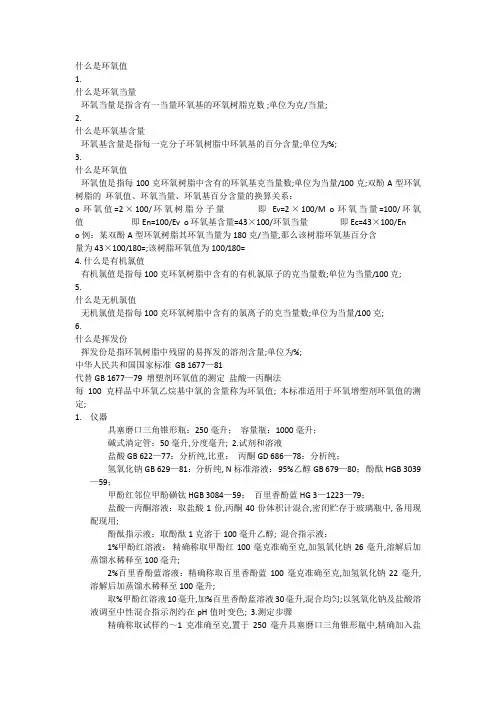

什么是环氧值1.什么是环氧当量环氧当量是指含有一当量环氧基的环氧树脂克数 ;单位为克/当量;2.什么是环氧基含量环氧基含量是指每一克分子环氧树脂中环氧基的百分含量;单位为%;3.什么是环氧值环氧值是指每100克环氧树脂中含有的环氧基克当量数;单位为当量/100克;双酚A型环氧树脂的环氧值、环氧当量、环氧基百分含量的换算关系：o 环氧值=2×100/环氧树脂分子量即Ev=2×100/M o 环氧当量=100/环氧值即En=100/Ev o 环氧基含量=43×100/环氧当量即Ec=43×100/Eno 例：某双酚A型环氧树脂其环氧当量为180克/当量,那么该树脂环氧基百分含量为43×100/180=;该树脂环氧值为100/180=4. 什么是有机氯值有机氯值是指每100克环氧树脂中含有的有机氯原子的克当量数;单位为当量/100克;5.什么是无机氯值无机氯值是指每100克环氧树脂中含有的氯离子的克当量数;单位为当量/100克;6.什么是挥发份挥发份是指环氧树脂中残留的易挥发的溶剂含量;单位为%;中华人民共和国国家标准 GB 1677—81代替GB 1677—79 增塑剂环氧值的测定盐酸—丙酮法每100克样品中环氧乙烷基中氧的含量称为环氧值; 本标准适用于环氧增塑剂环氧值的测定;1.仪器具塞磨口三角锥形瓶：250毫升；容量瓶：1000毫升；碱式淌定管：50毫升,分度毫升; 2.试剂和溶液盐酸GB 622—77：分析纯,比重；丙酮GD 686—78：分析纯；氢氧化钠GB 629—81：分析纯, N标准溶液： 95%乙醇GB 679—80；酚酞HGB 3039—59；甲酚红邻位甲酚磺钛 HGB 3084—59；百里香酚蓝HG 3—1223—79；盐酸—丙酮溶液：取盐酸1份,丙酮40份体积计混合,密闭贮存于玻璃瓶中, 备用现配现用;酚酞指示液：取酚酞1克溶于100毫升乙醇; 混合指示液：1%甲酚红溶液：精确称取甲酚红100毫克准确至克,加氢氧化钠26毫升,溶解后加蒸馏水稀释至100毫升;2%百里香酚蓝溶液：精确称取百里香酚蓝100毫克准确至克,加氢氧化钠22毫升,溶解后加蒸馏水稀释至100毫升;取%甲酚红溶液10毫升,加%百里香酚蓝溶液30毫升,混合均匀;以氢氧化钠及盐酸溶液调至中性混合指示剂约在pH值时变色; 3.测定步骤精确称取试样约～1克准确至克,置于250毫升具塞磨口三角锥形瓶中,精确加入盐酸-丙酮溶液20毫升,密塞,摇匀后放置暗处,静止30分钟,加入混合指示液5滴,用氢氧化钠标准溶液滴定至紫蓝色,同时作空白试验;4.计算环氧值X按下式计算； X=式中：V——空白试验消耗氢氧化钠标准溶液的毫升数； V1——试样试验消耗氢氧化钠标准溶液的毫升数；V2——试样中测定酸值消耗氢氧化钠标准溶液的毫升数； N——氢氧化钠标准溶液的当量浓度； W——试样重量,克；G——测定酸值时试样的重量,克；——氧的毫克当量;试样酸值小于时, 项可忽略不计; 5.精密度两次平行测定结果的差数不应超过下列规定：环氧值允许误差 4以下, 4以上环氧树脂用量最大的是双酚A环氧树脂环氧树脂E12 环氧值 100g,常温固态 E20 环氧值 100g,常温半固态E44 环氧值 100g,常温高粘度液态 E51 环氧值 100g,常温低粘度液态 E56 环氧值 100g,常温液态粘度最低因此环氧树脂随着分子量的降低,分子链变短,环氧值升高,粘度降低;分子链越小,固化产品硬度越高,柔韧性越低;环氧树脂粘度越低,流动性越好,消泡越容易; 如果希望固化产品内部不出现气泡,可以使用消泡剂,对于高透明的环氧树脂材料可以用科宁E7,对于要求重涂性佳的制品可以用蒂斯巴隆的P420,普通的制品随便德谦、华夏、BSK等国产消泡剂都有助于环氧制品消泡;。
环氧树脂性能指标及使用技术参数
环氧树脂性能指标及使用技术参数一、材料简介环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。
环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。
由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。
二、应用特性1、形式多样。
各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求，其范围可以从极低的粘度到高熔点固体。
2、固化方便。
选用各种不同的固化剂，环氧树脂体系几乎可以在0～180℃温度范围内固化。
3、粘附力强。
环氧树脂分子链中固有的极性羟基和醚键的存在，使其对各种物质具有很高的粘附力。
环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。
4、收缩性低。
环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的，没有水或其它挥发性副产物放出。
它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。
5、力学性能。
固化后的环氧树脂体系具有优良的力学性能。
6、电性能。
固化后的环氧树脂体系是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。
7、化学稳定性。
通常，固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。
像固化环氧体系的其它性能一样，化学稳定性也取决于所选用的树脂和固化剂。
适当地选用环氧树脂和固化剂，可以使其具有特殊的化学稳定性能。
8、尺寸稳定性。
上述的许多性能的综合，使环氧树脂体系具有突出的尺寸稳定性和耐久性。
9、耐霉菌。
固化的环氧树脂体系耐大多数霉菌，可以在苛刻的热带条件下使用。
三、类型分类根据分子结构，环氧树脂大体上可分为五大类：分别为缩水甘油醚类环氧树脂、缩水甘油酯类环氧树脂、缩水甘油胺类环氧树脂、线型脂肪族类环氧树脂及脂环族类环氧树脂，复合材料工业上使用量最大的环氧树脂品种是上述第一类缩水甘油醚类环氧树脂，而其中又以二酚基丙烷型环氧树脂（简称双酚A型环氧树脂）为主。
环氧树脂简介
重庆志奇实业有限公司培训资料：一、环氧树脂材料简介环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。
环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。
由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。
二、应用特性1、形式多样。
各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求，其范围可以从极低的粘度到高熔点固体。
2、固化方便。
选用各种不同的固化剂，环氧树脂体系几乎可以在0～180℃温度范围内固化。
3、粘附力强。
环氧树脂分子链中固有的极性羟基和醚键的存在，使其对各种物质具有很高的粘附力。
环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。
4、收缩性低。
环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的，没有水或其它挥发性副产物放出。
它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。
5、力学性能。
固化后的环氧树脂体系具有优良的力学性能。
6、电性能。
固化后的环氧树脂体系是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。
7、化学稳定性。
通常，固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。
像固化环氧体系的其它性能一样，化学稳定性也取决于所选用的树脂和固化剂。
适当地选用环氧树脂和固化剂，可以使其具有特殊的化学稳定性能。
8、尺寸稳定性。
上述的许多性能的综合，使环氧树脂体系具有突出的尺寸稳定性和耐久性。
9、耐霉菌。
固化的环氧树脂体系耐大多数霉菌，可以在苛刻的热带条件下使用10．固化后的环氧树脂具有良好的物理化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧值
epoxy value 环氧值是指每100克环氧树脂中含有的环氧基的当量数。
单位为当量/100克。
它与环氧当量的关系为环氧值=100/环氧当量。
中文名环氧值
外文名epoxy value
定义100克环氧树脂中含有的环氧基
单位当量/100克
目录
1环氧值概述
▪换算关系
▪性能指标
2环氧值的测定
▪盐酸-丙酮法
▪环氧值的计算
1环氧值概述
换算关系
环氧值即每100g环氧树脂中，环氧基的数量（mol)。
双酚A型环氧树脂的环氧值、环氧当量、环氧基百分含量的换算关系：
环氧值=2×100/环氧树脂分子量即Ev=2×100/M 环氧当量=100/环氧值即En=100/Ev
环氧基含量=43×100/环氧当量即Ec=43×100/En
例：某双酚A型环氧树脂其环氧当量为180克/当量，那么该树脂环氧基百分含量为43×100/180=23.88。
该树脂环氧值为100/180=0.555
性能指标
环氧值是环氧树脂的重要性能指标，可用以鉴定环氧树脂的质量，或计算固化剂的用量。
2环氧值的测定
盐酸-丙酮法
盐酸-丙酮法：盐酸-丙酮法是测定环氧值的最常用方法之一。
具体操作如下：
（1）配制盐酸-丙酮溶液：取1单位体积的盐酸（AR），加入到40单位体积的丙酮（AR）中，摇匀后置于贴有相应标签的试剂瓶中，加盖待用。
（2）配制氢氧化钠的乙醇溶液：精确称量0.4g左右的NaOH，与少量无水乙醇混合后加入到100mL的容量瓶中，再加乙醇到刻度线，加盖摇匀后置于贴有相应标签的试剂瓶中，加
盖待用，计算NaOH的物质的量浓度（moL/L）。
（3）取盛有已知质量的反应混合物的锥形瓶，用25mL的移液管加入25mL的盐酸-丙酮溶液，加盖，摇匀使树脂完全溶解。
放置1h后，加入3滴酚酞试剂，用NaOH的乙醇溶液滴定至溶液变为粉红色，且30s内不退色。
同时，按上述条件进行两次空白滴定。
环氧值的计算
（4）环氧值的计算：
E=（V1-V2）×c÷10m
式中，E：环氧值；
V1：滴定两个空白样消耗的NaOH乙醇溶液的平均体积，mL；
V2：滴定已知质量的反应混合物所消耗的NaOH乙醇溶液的体积，mL；
m:反应混合物的质量，g。
