厚型钢结构防火涂料特性及施工方法(精)
厚型钢结构防火涂料施工
厚型钢结构防火涂料施工随着现代建筑结构的发展，钢结构已经成为常见的建筑材料之一。
为了保障建筑的安全性能，必须针对钢结构进行防火处理。
其中，防火涂料作为一种常用的防火措施，应用范围广泛。
简介厚型钢结构防火涂料是指具有厚涂层的防火涂料，其涂层厚度一般在5-10mm 之间。
这种涂料的主要作用是在火灾发生时，通过涂层的厚度和增强型的阻燃剂将钢结构表面包裹，提高其防火性能。
另外，厚型钢结构防火涂料也具有防腐蚀、耐候性好等优点。
施工步骤第一步：表面准备在涂刷之前，必须对钢结构表面进行处理。
首先，需要将表面的积尘、油污等清理干净；其次，要用锤子、刨刀等工具将松动的锈皮和涂层刮除，同时清理相关零件的角度、棱边等位置；最后，在涂刷前还需使用机械砂轮进行表面抛光处理，去除表面的硬度和锈痕。
第二步：底漆涂刷底漆的作用主要是增强附着力，增加涂层厚度，并防止零件生锈。
底漆施工前需要进行调和和搅拌，搅拌时间一般不少于5分钟。
施工时要遵循“中间不接触、两侧留边”的原则，首先从零件中央开始涂刷，然后向两端拉开。
底漆涂刷后需要进行干燥，在20℃左右的温度下通风处24小时干燥。
第三步：涂料涂刷涂料是整个施工流程的关键，也是最后一个施工环节。
涂料施工前需进行调和和搅拌，避免固体颗粒沉淀和分层。
涂刷时的施工方法和底漆类似，但需要注意横向施工和纵向施工的顺序，可以进行多次涂刷，以确保涂层均匀且达到指定厚度。
以通风处进行干燥，并且干燥时间也需要在24小时以上。
施工注意事项1.注意施工环境的通风，一定要选择无风或低湿度的施工条件；2.在进行涂刷前一定要彻底清理钢结构表面；3.底漆和涂料之间的时间间隔要符合涂料说明书标准；4.涂刷过程中一定要注意顺序，保证涂层均匀；5.施工结束后一定要保持现场干净，以免影响涂层的质量。
厚型钢结构防火涂料作为一种广泛应用的建筑材料，其施工不仅需要技术娴熟的工作人员，还需要安全环保的施工条件，同时要注意施工中的各项细节。
2024年厚型防火涂料介绍及施工涂抹说明
2024年厚型防火涂料介绍及施工涂抹说明厚型防火涂料是一种用于保护建筑材料和结构的防火材料。
它是由特殊的化合物混合而成，具有耐高温、耐火灾和抗化学腐蚀等特点。
2024年的厚型防火涂料可能有更先进的配方和性能，可以提供更好的防火保护。
施工涂抹厚型防火涂料时，通常需要遵循以下步骤：
1. 准备工作：清洁和修整要涂抹的表面，确保其平整、干燥、无油污和灰尘。
2. 基层处理：根据需要，可以先进行底涂或底漆的施工，以增强涂层的附着力和防火效果。
3. 涂抹涂料：使用适当的刷子、辊筒或喷枪等工具，将厚型防火涂料均匀涂抹在要保护的表面上。
涂抹时要注意厚度的均匀和一致性，确保涂层的防火效果。
4. 干燥和固化：根据厚型防火涂料的使用说明，等待涂层完全干燥和固化。
通常需要等待数小时或数天。
5. 检查和修正：涂抹完毕后，检查涂层的质量和效果。
如有需要，可以进行补漆或修正，以确保涂层的完整性和防火性能。
请注意，以上步骤仅为一般参考。
具体的施工涂抹说明可能因涂料品牌、产品类型和使用条件而有所不同。
在施工过程中，请参考具体的产品说明和咨询专业人士的建议，以确保施工质量和防火效果。
第 1 页共 1 页。
厚型防火涂料介绍及施工涂抹说明（三篇）
厚型防火涂料介绍及施工涂抹说明防火涂料是一种能够在火灾发生时起到防火和阻燃作用的涂料，对于建筑物的火灾安全性能具有重要的作用。
厚型防火涂料是一种针对厚度要求较高的建筑材料，能够提供更长时间的防火保护。
一、厚型防火涂料的特点厚型防火涂料由无机胶凝材料、无机填料、无机纤维、防火稳定剂等组成，具有以下特点：1.厚度大：一般厚型防火涂料的厚度在2-6mm之间，能够提供较长时间的防火保护。
2.防火性能好：厚型防火涂料能够在火灾发生时起到阻燃和隔热的作用，有效地延缓火势蔓延速度，给人员撤离争取更多的时间。
3.施工方便：厚型防火涂料可直接涂刷在建筑材料表面，施工简便快捷，不需要进行大幅度的改造。
4.耐久性好：厚型防火涂料具有很好的耐久性能，能够长时间保持其防火性能。
二、厚型防火涂料的施工涂抹说明1.施工准备（1）清理表面：施工前应将建筑材料表面清理干净，确保无灰尘、杂质等。
（2）调配涂料：按照涂料说明书的要求，将涂料和稀释剂充分搅拌均匀，确保涂料质地均匀。
（3）防护措施：施工过程中应将周围的无关人员和物品进行有效的防护，避免污染和伤害事故的发生。
2.涂抹施工（1）基础涂层：根据建筑材料的不同，可以选择底漆或者底涂料进行基础涂层，能够增加附着力和防潮效果。
（2）一般涂层：将调配好的涂料均匀地涂抹在建筑材料表面，并用刮刀等工具使涂料均匀覆盖，确保涂料厚度均匀。
涂抹时要保持涂料的温度和湿度适宜，避免过早干燥。
（3）最终涂层：涂抹一般涂层后，等待其干燥后，再进行最终涂层的涂抹，以提供更好的防火性能和美观效果。
3.涂抹要求（1）厚度要求：根据防火涂料的厚度要求，施工时要控制好涂料的涂抹厚度，确保达到设计要求。
（2）涂刷方向：施工时要确保涂料涂刷方向的一致性，以保证涂层的均匀性和整洁性。
（3）涂刷层数：根据建筑物的防火等级要求，确定涂刷的层数，一般情况下至少要进行两层涂抹。
（4）质量验收：施工完毕后，要进行质量验收，检查防火涂料的涂层厚度、附着力、防火性能等是否符合要求。
厚型钢结构防火涂料的特点及施工工艺[工程类精品文档]
![厚型钢结构防火涂料的特点及施工工艺[工程类精品文档]](https://img.taocdn.com/s3/m/be4f919983d049649b66587f.png)
厚型钢结构防火涂料的特点及施工工艺[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】厚型钢结构防火涂料的特点及施工工艺？【解答】厚型钢结构防火涂料喷涂于钢构件的表面后，遇火时依靠涂层自身的不燃性和低导热性形成耐火隔热保护层，迟缓火势对承重构件的直接侵袭，从而有效提高钢结构的耐火极限。
由于厚型钢结构防火涂料具有不腐蚀钢材、不与任何防腐底漆起化学反应、无刺激性气味、涂层质量轻（结构荷载重量相对也轻）、单位涂覆面积大、遇火时不产生烟气、不释放有害气体等特点，因此适用于各种新建、扩建和改建的工业与民用建筑工程中钢结构承重构件的防火涂装及防火保护。
厚型钢结构防火涂料的施工工艺1、防火涂料涂装前，钢构件表面除锈及防锈底漆涂装应符合设计要求和国家现行有关规范规定，应彻底清除钢构件表面的灰尘、油污等杂物。
2、防火涂料涂装应在室内装饰之前和不被后续工程所损坏的条件下进行。
施工时，对不需要进行防火保护的墙面、门窗、机械设备和其他构件等应进行遮蔽保护。
3、喷涂前刷一遍东安钢结构界面剂，待界面剂表干后采用喷涂或抹涂的方式进行涂装。
涂装前，按粉料：乳液=1：1的比例混合搅拌均匀，使之呈无结块稠流体状态。
稀稠度应根据涂装方式而定，以方便施工、不流淌、粘结牢固为宜。
对于特宽大型钢材应加钢架网，以防涂料脱漏或分离。
4、采用喷涂方式涂装时，用凹凸斗式喷枪，空气压力为0.6～0.8MPa，喷枪口直径宜为6～10mm.喷枪垂直于被涂装构件表面，以40～60cm为宜。
5、喷涂施工第一遍不亦过厚，待干后再进行下一遍施工，以不流淌为宜，直到达到标准规定厚度。
6、采用抹涂方式涂装防火涂料的涂装方法与抹水泥的方法基本一致。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
钢结构厚涂型防火涂料施工

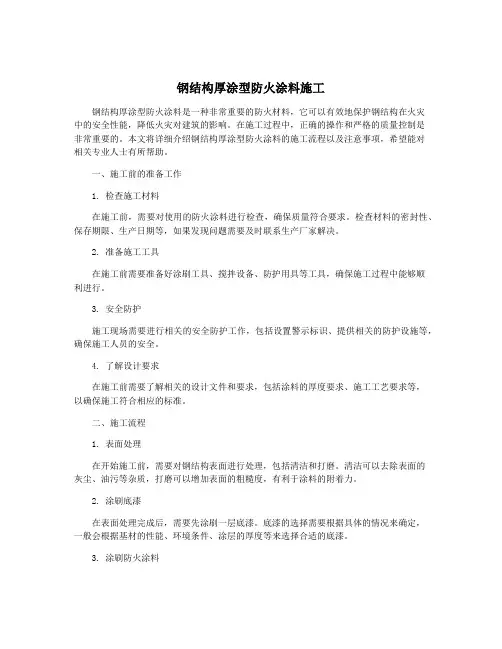

钢结构厚涂型防火涂料施工钢结构厚涂型防火涂料是一种非常重要的防火材料，它可以有效地保护钢结构在火灾中的安全性能，降低火灾对建筑的影响。
在施工过程中，正确的操作和严格的质量控制是非常重要的。
本文将详细介绍钢结构厚涂型防火涂料的施工流程以及注意事项，希望能对相关专业人士有所帮助。
一、施工前的准备工作1. 检查施工材料在施工前，需要对使用的防火涂料进行检查，确保质量符合要求。
检查材料的密封性、保存期限、生产日期等，如果发现问题需要及时联系生产厂家解决。
2. 准备施工工具在施工前需要准备好涂刷工具、搅拌设备、防护用具等工具，确保施工过程中能够顺利进行。
3. 安全防护施工现场需要进行相关的安全防护工作，包括设置警示标识、提供相关的防护设施等，确保施工人员的安全。
4. 了解设计要求在施工前需要了解相关的设计文件和要求，包括涂料的厚度要求、施工工艺要求等，以确保施工符合相应的标准。
二、施工流程1. 表面处理在开始施工前，需要对钢结构表面进行处理，包括清洁和打磨。
清洁可以去除表面的灰尘、油污等杂质，打磨可以增加表面的粗糙度，有利于涂料的附着力。
2. 涂刷底漆在表面处理完成后，需要先涂刷一层底漆。
底漆的选择需要根据具体的情况来确定，一般会根据基材的性能、环境条件、涂层的厚度等来选择合适的底漆。
3. 涂刷防火涂料在底漆干燥后，可以开始涂刷防火涂料。
在涂刷时需要注意涂料的均匀性和厚度，确保涂料的性能符合设计要求。
4. 检查和修补在涂刷完成后，需要对涂层进行检查，确保涂料的厚度和质量符合要求。
如果发现问题需要及时修补，保证涂层的完整性。
5. 防护层施工在防火涂料干燥后，需要施工防护层。
防护层的选择需要根据具体的使用环境和要求来确定，一般包括防水层、防腐层等。
6. 检查验收在所有施工工作完成后，需要对施工质量进行检查和验收，确保施工的质量符合设计要求。
三、注意事项1. 施工气候条件在施工过程中需要综合考虑气候条件，避免在高温、潮湿等不利条件下施工，以免影响涂料的性能。
厚型钢结构防火涂料施工方案
厚型钢结构防火涂料施工方案1. 引言钢结构在现代建筑中被广泛应用，但钢材的防火性能并不理想，因此需要施工防火涂料来提高其防火等级。
本文将介绍一种适用于厚型钢结构的防火涂料施工方案，旨在提供一种有效的解决方案，以保护钢结构在火灾中的安全性。
2. 防火涂料种类选择根据厚型钢结构的特点和使用环境，我们建议选择二组份水性防火涂料。
这种涂料具有良好的附着力和防火性能，并且不含有害物质，符合环保要求。
在选择涂料之前，我们需要详细了解钢结构的材质、温度等特性，并咨询涂料供应商以获取合适型号。
3. 施工前准备在施工前，需要对钢结构进行表面清理和防锈处理。
首先，清除表面的灰尘、油污和其他杂质，可以使用喷水或高压风机进行清洁。
然后，使用除锈剂处理钢结构表面，确保铁锈完全被去除，并使用防锈漆进行处理，形成一层保护膜。
4. 施工步骤（1）底漆涂装：将防火底漆均匀涂刷在钢结构表面，确保表面得到充分覆盖。
底漆的选择需要根据涂料供应商提供的建议，通常需要根据环境条件和涂料的相容性进行选择。
（2）中间涂层涂装：在底漆完全干燥后，涂刷中间涂层。
中间涂层的厚度和涂装次数需要根据涂料供应商的指导进行控制，以确保涂料的性能和效果。
（3）面漆涂装：在中间涂层干燥后，进行面漆的涂装。
面漆的选择可以根据建筑外观和环境要求进行选择，涂刷面漆有助于提高涂层的光亮度和耐候性。
5. 施工注意事项（1）环境条件：施工环境需保持适宜的温度和湿度，避免在高温或潮湿条件下施工。
同时，确保施工现场通风良好，以避免涂料中的有害气体对施工人员造成伤害。
（2）涂料混合：按照涂料供应商提供的配比混合涂料，确保涂料的性能和效果。
涂料混合时间通常不应超过涂料供应商建议的时间。
（3）涂装厚度控制：根据涂料供应商的建议，控制每层涂料的厚度，以确保涂料的防火性能。
（4）施工质量检查：在施工过程中，需进行质量检查，确保涂料的涂装质量符合要求。
6. 结束语通过选择适合厚型钢结构的防火涂料，并按照施工方案进行施工，可以有效提高钢结构的防火性能，保护建筑在火灾中的安全性。
厚型钢结构防火涂料特性及施工方法(精)
厚型钢结构防火涂料特性及施工方法厚型钢结构防火涂料是产品质量达到国际水平的无机防火产品。
适用于各类大型钢结构建筑（特别是超高层钢结构建筑）及混凝土表面的防火保护。
同时也适用于石油化工烃类火灾条件下纲构件及防火堤（墙）的防火保护。
随着钢结构建筑物和构筑物的逐渐增多和《中华人民共和国消防法》的修订实施，钢结构防火涂料得到越来越广泛的应用。
目前，按GB14907-2002《钢结构防火涂料通用技术条件》的分类，钢结构防火涂料分为两种：薄型（Ｂ类，包括超薄型）和厚型（Ｈ类）。
薄型涂层厚度在7mm以下，在火灾时能吸热膨胀发泡，形成泡沫状炭化隔热层，从而阻止热量向钢结构传递，延缓钢结构温升，起到防火保护作用。
其主要优点是：涂层薄，对钢结构负荷轻，装饰性较好，对小面积复杂形状的钢结构表面的工比厚型要容易；厚型涂层厚度为8-50mm，涂层受热不发泡，依靠其较低的导热率来延缓钢结构温升，起到防火保护作用。
两者具有不同的性能特点，分别适用于不同场合。
为了满足市场需要，宁波市邦安防火材料有限公司生产的NH-II、WH-II型室内/外厚型钢结构防火涂料是采用天然高耐火无机材料与高分子粘结材料，运用科学的技术路线和先进的生产工艺制成，二组份配比使用，形成对基材有很强附着力的耐高温热防火涂料层。
NH-II、WH-II型室外厚型钢结构防火涂料是要求耐火极限大于2小时以上的钢结构建筑及其他需防火保护的设备、设施使用的优良防火保护涂料。
涂层厚度在22mm左右，耐火极限可达到3小时以上。
该涂料不但防火性能好，而且防水性、防腐蚀性、耐候性优良。
是电力工业、石油化工、输气输油管道、军工、重点仓库、机场、邮电、体育馆、商务楼、宾馆等高层钢结构建筑作为防火保护最为理想的、最可靠的防火涂料。
一、产品特性1、本产品系天然高耐火无机材料为主料，通过与高分子粘结材料制成能与钢基材有很强附着力的耐火极限达3小时以上的耐高温防火保护涂料。
2、产品为双组份配用的自干性涂料，施工方便，可喷涂、抹涂。
(整理)厚型钢结构防火涂料施工
厚型鋼結構防火塗料施工厚型鋼結構防火塗料厚型鋼結構防火塗料是指塗層厚度大於7 mm，小於等於45 mm，呈粒狀面，密度較小，熱導率低，耐火極限在2 h以上的鋼結構防火塗料。
由於厚型防火塗料的成分多為無機材料，因此其防火性能穩定，長期使用效果較好，但其塗料組分的顆粒較大，塗層外觀不平整，影響建築的整體美觀，因此大多用於結構隱蔽工程。
該類防火塗料在火災中利用材料粒狀表面，密度較小，熱導率低或塗層中材料的吸熱性，延緩了鋼材的溫升，保護鋼材。
這類防火塗料是用合適的無機膠結料(如水玻璃、矽溶膠、磷酸鋁鹽、耐火水泥等)，再配以無機輕質絕熱骨料材料(如膨脹珍珠岩、膨脹蛭石、海抱石、漂珠、粉煤灰等)、防火添加劑、化學藥劑和增強材料(如矽酸鋁纖維、岩棉、陶瓷纖維、玻璃纖維等)及填料等混合配製而成，具有成本較低的優點。
施工常採用噴塗，適用於耐火極限要求在2 h以上的室內外隱蔽鋼結構、高層全鋼結構及多層廠房鋼結構。
如：高層民用建築的柱、一般工業與民用建築中支承多層的柱的耐火極限均應達到3 h，需採用該厚型防火塗料保護。
施工工藝施工前準備按照鋼結構防火塗料施工方案的規定，防火塗料施工前應對基材表面按要求進行除鏽、防銹處理，務求全面徹底，防火塗料施工前還對基材表面作塵土，油污等雜質清除，採用高壓氣體或用高壓水槍進行表面除塵清理，待基材表面無水進行除塵、除雜物、油污等檢查合格後方可施工防火塗料。
1. 待塗表面的處理：在施工之前，應將支承構件表面處理乾淨(包括除鏽、清除焊渣及其它汙物)；檢查鋼結構表面有無漏刷防銹底漆的現象，及時修補。
2. 防火塗料的儲存：經檢驗合格的塗料，應存放在乾燥通風的倉庫內。
應將塗料擺放整齊，防止風吹雨淋、陽光暴曬，如結塊變質的塗料，不得使用。
防火塗料的施工鋼結構防火塗料施工案例(8張)1. 採用噴塗方式。
2. 塗裝施工：鋼結構防火塗料施工前應充分攪拌均勻後方可施工使用，施工第一遍後，表幹後18-24h進行第二遍施工，以後各遍施工，塗層厚度應根據需求控制，直至達到規定厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
厚型钢结构防火涂料特性及施工方法
厚型钢结构防火涂料是产品质量达到国际水平的无机防火产品。
适用于各类大型钢结构建筑（特别是超高层钢结构建筑）及混凝土表面的防火保护。
同时也适用于石油化工烃类火灾条件下纲构件及防火堤（墙）的防火保护。
随着钢结构建筑物和构筑物的逐渐增多和《中华人民共和国消防法》的修订实施，钢结构防火涂料得到越来越广泛的应用。
目前，按GB14907-2002《钢结构防火涂料通用技术条件》的分类，钢结构防火涂料分为两种：薄型（Ｂ类，包括超薄型）和厚型（Ｈ类）。
薄型涂层厚度在7mm以下，在火灾时能吸热膨胀发泡，形成泡沫状炭化隔热层，从而阻止热量向钢结构传递，延缓钢结构温升，起到防火保护作用。
其主要优点是：涂层薄，对钢结构负荷轻，装饰性较好，对小面积复杂形状的钢结构表面的工比厚型要容易；厚型涂层厚度为8-50mm，涂层受热不发泡，依靠其较低的导热率来延缓钢结构温升，起到防火保护作用。
两者具有不同的性能特点，分别适用于不同场合。
为了满足市场需要，宁波市邦安防火材料有限公司生产的NH-II、WH-II型室内/外厚型钢结构防火涂料是采用天然高耐火无机材料与高分子粘结材料，运用科学的技术路线和先进的生产工艺制成，二组份配比使用，形成对基材有很强附着力的耐高温热防火涂料层。
NH-II、WH-II型室外厚型钢结构防火涂料是要求耐火极限大于2小时以上的钢结构建筑及其他需防火保护的设备、设施使用的优良防火保护涂料。
涂层厚度在22mm左右，耐火极限可达到3小时以上。
该涂料不但防火性能好，而且防水性、防腐蚀性、耐候性优良。
是电力工业、石油化工、输气输油管道、军工、重点仓库、机场、邮电、体育馆、商务楼、宾馆等高层钢结构建筑作为防火保护最为理想的、最可靠的防火涂料。
一、产品特性
1、本产品系天然高耐火无机材料为主料，通过与高分子粘结材料制成能与钢基材有很强附着力的耐火极限达3小时以上的耐高温防火保护涂料。
2、产品为双组份配用的自干性涂料，施工方便，可喷涂、抹涂。
3、本产品涂层表干较快，经过27天左右的养护期，涂覆层干固较耐敲击，耐振动、耐候性能优良。
4、本产品不含苯类及石棉材料，受高温时不释放有毒有害物质，对人体无害。
导热系数低，对钢基材的保护耐火极限在3小时以上。
二、产品技术性能
产品执行标准：GB14907-2002，NH-II、WH-II型室外厚型钢结构防火涂料技术性能
三、施工方法
1.施工前应对钢结构表面进行除尘、清除油污和彻底除锈处理。
然后按要求涂上防锈漆，防锈漆厚度应在0.1-0.15mm为宜。
防锈漆一般采用红丹或环氧富锌防锈漆，戴防锈漆干后进行NH-II、WH-II型室外厚型钢结构防火涂料施工。
2.将该双组份涂料的干粉主料和专用粘结剂加水按1：0.1-0.2：0.8-1的比例充分搅拌混合均匀后即可进行施工。
4.施工前将打底胶料在基材表面刷涂或喷涂1-2次，表干后即可进行防火涂料施工。
施工可采用喷涂、抹涂，第1-3次每次涂层厚度在2-3mm为宜，以后各次涂层厚度可在5-6mm左右，直至达到规定厚度。
每次施工时间间隔为12-18小时以上，施工现场应保持空气流通，风速不大于5m/s，钢结构表面产生结露时不宜施工。
5.用于室外或在腐蚀性气体环境下，应进行涂层表面防护罩面涂料处理，防护罩涂料本公司配套生产供应，罩面涂层厚度为0.25mm左右。
四、施工注意事项
1.混合搅拌中加水量的控制应按配比要求称量加水，不能随意估计加水，搅拌时间约15-20分钟。
2.混合好的浆料应在2-4小时内用完，配料时要注意施工进度和施工面积的计算。
3.涂层未干切忌雨淋、曝晒。
五、贮存与运输要求
1.涂料应贮存于0℃-35℃阴凉通风、干燥环境中，远离热源、火源。
2.本品无毒、不燃、不爆，按一般物质运输规定进行。
3.有效贮存期为6个月，超过贮存期材料经检验合格，可继续使用。
六、耐火极限与涂层厚度参考表
注：因施工方法不同，必要时理论用量与实际用量可按1.1-1.2系数计算。
