关于对混凝土结构砌体填充墙后植拉结筋的管理要求一、问题分析1、施工人员认为是墙体拉结筋，未要求有专业资质的单位进行施工，施工时未能按技术要领进行操作，造成植筋不满足设计要求，直接拔出。
2、钻孔深度未达到结构胶性能所需的锚固长度。
3、钻孔后未清扫干净，孔壁尚留有灰粉，影响孔壁与结构胶的粘结力。
4、施工中不是往孔内先注胶，后插筋，而是将结构胶抹在钢筋表面，再随便插入孔内，导致植筋孔内结构胶不密实而影响其粘结力。
5、植入钢筋未按规定时间养护，而已经砌筑墙体，致使已植钢筋松动二、管理要求1、对混凝土结构砌体填充墙拉结筋优先采用预埋法留置，后施工前应根据砌体模数要求在需植筋部位做好标志，防止拉结筋折弯压入砖缝。
2、专业队伍施工中。
植筋施工与填充墙砌筑时间应保证7天以上，且应留有的检验、检测和养护期。
3、专业队伍完成后，要求其进行采用拉拔仪自行检测，合格后再委托第三方检测。
4、项目部应做好墙体拉结筋的隐蔽验收记录（包括柱与墙拉结筋数量、长度、规格及设置情况）。
5、要加强对植筋工艺的严格检查，并认真执行集团公司《质量管理条例》，并做好相应记录。
凡在已砌筑填充墙时集团公司或分公司部位检查发现植筋不牢固，应立即停止施工，，直至整改完毕复验合格后方能继续施工。
附件：施工技术控制要点植筋施工工艺在设计、材料、施工植筋的施工质量控制有以下方面：1、钻孔：按照设计孔径和深度，外侧孔壁与构件边缘间的宽度≥5mm 以上，孔壁完好无裂缝等。
其质量控制关键是钻孔孔经应比植入钢筋直经大4-6mm，一般钻孔深度为混凝土强度≥C30时为10d，小于C30时为13d。
2、清孔：钻孔后应立即清理，用刷子擦孔壁灰粉，吹灰粉。
质量控制关键为钻孔必须清扫干净粘结力。
3、植筋应先通过物理试验，采用机械法或钢丝刷除去植筋表面铁锈和氧化层，然后用丙铜除去残留油污，经处理的钢筋应尽快植入孔内，避4、大多数结构胶为双组分材料，用长嘴器具深入成孔底部，通过挤压器将胶在孔内从里到外渐渐填孔并排出空气，注胶量为孔深的1/2～1/3。
植筋技术规范、植筋工艺及锚固长度(2)
植筋技术规范引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。
植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。
本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨 6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。
该植筋工程施工方案中部分文字内容如下：1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS2590为标准。
2、植筋规格、数量、钻孔深度如下：植筋规格（mm）© 8 © 18© 22© 25植筋数量（根）366 11648106钻孔深度（mm）120 2703303753、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。
钢筋植入后7日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。
4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。
5、现场检测抗拔力，当钢筋为川级螺纹钢时抗拔力要求必须》360MPa ;当钢筋为n级螺纹钢时抗拔力要求必须》300MPa ;当钢筋为I级钢时抗拔力要求必须》210MPa。
二、植筋技术相关规范及规定该工程方案编制、植筋施工、检测验收均以《混凝土结构加固技术规范》CECS25 90为标准，其实该标准对于“植筋技术”并无非常具体的规定，这个古老的规范已经被《混凝土结构加固设计规范》GB50367- 2006（以下简称GB50367- 2006）所替代，GB50367- 2006 第12章“植筋技术”对植筋提出了更具体的要求。
填充墙后植拉结筋的规范要求
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*关于对混凝土结构砌体填充墙后植拉结筋的管理要求一、问题分析1、施工人员认为是墙体拉结筋，未要求有专业资质的单位进行施工，施工时未能按技术要领进行操作，造成植筋不满足设计要求，直接拔出。
2、钻孔深度未达到结构胶性能所需的锚固长度。
3、钻孔后未清扫干净，孔壁尚留有灰粉，影响孔壁与结构胶的粘结力。
4、施工中不是往孔内先注胶，后插筋，而是将结构胶抹在钢筋表面，再随便插入孔内，导致植筋孔内结构胶不密实而影响其粘结力。
5、植入钢筋未按规定时间养护，而已经砌筑墙体，致使已植钢筋松动二、管理要求1、对混凝土结构砌体填充墙拉结筋优先采用预埋法留置，后施工前应根据砌体模数要求在需植筋部位做好标志，防止拉结筋折弯压入砖缝。
2、专业队伍施工中。
植筋施工与填充墙砌筑时间应保证7天以上，且应留有的检验、检测和养护期。
3、专业队伍完成后，要求其进行采用拉拔仪自行检测，合格后再委托第三方检测。
4、项目部应做好墙体拉结筋的隐蔽验收记录（包括柱与墙拉结筋数量、长度、规格及设置情况）。
5、要加强对植筋工艺的严格检查，并认真执行集团公司《质量管理条例》，并做好相应记录。
凡在已砌筑填充墙时集团公司或分公司部位检查发现植筋不牢固，应立即停止施工，，直至整改完毕复验合格后方能继续施工。
附件：施工技术控制要点植筋施工工艺在设计、材料、施工植筋的施工质量控制有以下方面：1、钻孔：按照设计孔径和深度，外侧孔壁与构件边缘间的宽度≥5mm以上，孔壁完好无裂缝等。
其质量控制关键是钻孔孔经应比植入钢筋直经大4-6mm，一般钻孔深度为混凝土强度≥C30时为10d，小于C30时为13d。
2、清孔：钻孔后应立即清理，用刷子擦孔壁灰粉，吹灰粉。
质量控制关键为钻孔必须清扫干净粘结力。
3、植筋应先通过物理试验，采用机械法或钢丝刷除去植筋表面铁锈和氧化层，然后用丙铜除去残留油污，经处理的钢筋应尽快植入孔内，避4、大多数结构胶为双组分材料，用长嘴器具深入成孔底部，通过挤压器将胶在孔内从里到外渐渐填孔并排出空气，注胶量为孔深的1/2～1/3。
钢筋植筋技术-《混凝土结构加固设计规范》GB50367-2006
钢筋植筋技术-《混凝土结构加固设计规范》GB50367-2006时间:：2011-03-13 栏目: 钢筋与结构编辑: 建筑质检员点击: 18540 次标签: 植筋技术植筋要求现场施工中难免碰上需要植筋的时候，比如柱子钢筋漏掉了、二次结构没有预留钢筋等，这个时候就需要植筋处理。
植筋重点是植筋深度和植筋间距的问题，这个工地上有个模糊的概念，就是15d，但是这个是错误的。
应该套用混凝土结构加固设计规范要求进行计算，根据计算结果确定植筋深度。
《混凝土结构加固设计规范》GB50367-2006第77页有专门讲“植筋技术”的一篇，对植筋的构造要求和植筋深度的计算有详细的说明。
当然，自己来算有点麻烦，网上有热心人做了这个小软件——“植筋锚固长度计算软件”。
就在附件里面。
=========================================================== 刚才在网上看到这篇文章，是别人讲植筋技术的论坛，哎，一看就是为了应付评职称发表的，有点水啊，不过还可以参考参考了。
[关键词] 植筋技术；非破损检验；破坏性检验赵刚(重庆华宇物业集团有限公司)一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。
植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。
本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。
填充墙砌体植筋规范

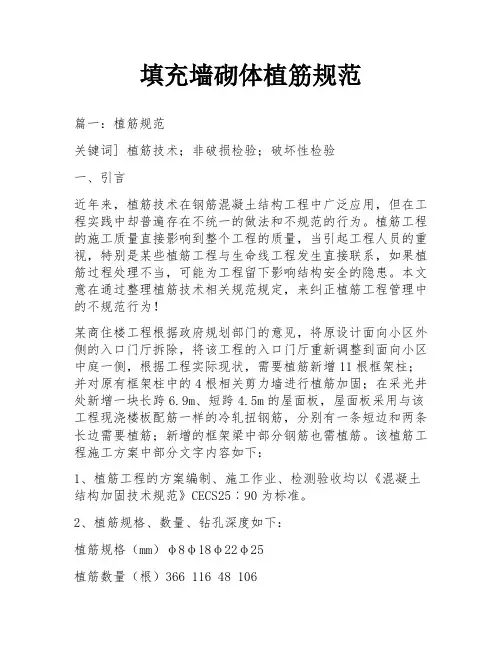

填充墙砌体植筋规范篇一：植筋规范关键词] 植筋技术；非破损检验；破坏性检验一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。
植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。
本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。
该植筋工程施工方案中部分文字内容如下：1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准。
2、植筋规格、数量、钻孔深度如下：植筋规格（mm）φ8φ18φ22φ25植筋数量（根）366 116 48 106钻孔深度（mm）120 270 330 3753、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。
钢筋植入后7日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。
4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。
5、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必须≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须≥210MPa。
二、植筋技术相关规范及规定该工程方案编制、植筋施工、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准，其实该标准对于“植筋技术”并无非常具体的规定，这个古老的规范已经被《混凝土结构加固设计规范》GB50367－2006（以下简称GB50367－2006）所替代， GB50367－2006第12章“植筋技术”对植筋提出了更具体的要求。
框架结构填充墙预留拉结筋的施工
!框架结构填充墙预留拉结筋的施工
!经验交流"马熙富麻青山
图"拉结筋的制作按规范要求，钢筋混凝土框架柱与填充墙体必须
用直径为#$$的钢筋拉结。
拉结筋从框架柱甩出，要
求沿框架柱柱身每间距%&&$$设一根。
框架柱中预留
拉结筋的设置是施工中比较令人头痛的问题，看起来
是小问题，但经常给工程带来不少麻烦和隐患。
近年来采用的设置预留拉结筋的方法很多，但多
不理想。
我们在实际工作中总结经验教训，改进了预留
拉结筋的形状尺寸，现介绍我们采用的一种预留拉结
筋的形式。
"’
用#钢筋按图
"所示要求，先将墙拉结筋制作出来，待施工使用；
(’绑扎完钢筋骨架，
检查合格后，将拉结筋按图(所示要求绑扎好，要特别注意拉结筋底部要用单根((
号铁丝绑扎，不要绑扎过牢，以免凿拉结筋时费力；
)’绑扎好拉结筋，
检查无误后，方可支柱模板，浇筑混凝土。
*’柱的侧模拆除后，
用手锤、钢钎在其表面凿)+*$$即可把它凿出，
再拉直待砌筑填充墙砌块时使用。
按这种形式进行拉结筋施工，有效地控制了拉结
筋在柱中的位置，使用时能够很省力地凿出来，既避免
了凿出拉结筋的人工浪费，又保证了工程质量。
拉结筋#,%&&钢模板此处用单根((号铁丝绑扎得不要过牢(%(%图(拉结筋预留示意图
柱子截面尺寸。
砌体墙体拉结筋植筋
技术交底单施工单位：四川宏大建筑工程有限公司工程名称贵港市东湖综合整治开发项目A2区1＃楼工程名称墙体拉结筋植筋分部分项名称基础、主体接受交底人一、施工工艺植筋是用高强度的化学锚固胶，使钢筋与混凝土产生握固力，从而达到预埋效果，施工后产生负荷承载力以满足设计及规范要求。
在填充墙砌体砌筑前用植筋法进行拉结筋的后植入施工,在墙体拉结筋位置钻孔、注胶并植入拉结筋，利用化学锚固胶作为拉结筋与柱(墙)混凝土的粘合剂，保证拉结筋与柱（墙）混凝土的可靠粘接,并保证拉结筋根据砌块模数确定的正确位置.使拉结筋与原结构柱（墙）混凝土的粘接强度达到设计或规范要求,拉结筋上的拉力通过化学锚固胶向混凝土柱(墙）中传递。
二、植筋胶的技术指标本工程采用建筑结构胶。
⑴建筑结构胶产品技术指标：①比重1.7g/m3；②稠度大于等于30mm；③抗压强度大于等于80MPa；④施工配比膏状为A:B=100：5; ⑶植筋胶的化学反应时间30~40分钟；⑷植筋胶的钻孔深度钻孔深度为13-14倍D（D为钢筋直径).三、工艺流程及施工操作要点⑴工艺流程弹线定位→钻孔→清孔→钢筋除锈→配胶→注胶→植筋→检查验收⑵施工操作要点交底人签字:技术交底单施工单位：四川宏大建筑工程有限公司交底人签字：技 术 交底 单施工单位：四川宏大建筑工程有限公司在填充墙砌体施工前，进行拉结筋的施工.植筋法施工拉结筋主要工艺如下: 弹线定位：对照施工图，在填充墙与柱或墙相连接的结构表面，按设计或构造要求在设置拉结筋的位置，沿高度方向进行弹线，先弹竖线，再弹横线，横竖线相交部位,即为拉结筋的钻孔位置。
钻孔:根据弹出的钻孔位置，用冲击钻钻孔,孔深和孔径按本要求确定。
孔深按≥13—14d 考虑，孔径按d+2~4mm 控制.钻孔时要使冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直.孔深用冲击钻上顶杆控制。
如钻孔时遇到柱（墙）主筋，可把钻孔位置水平平移一个钢筋直径的位置,重新钻入，原钻出的未成型废孔用1：1 水泥砂浆填塞补平，钢筋工程施工时，绑扎钢筋前，如箍筋（墙体水平筋）位置与拉接筋钻孔位置有可能重合,则需根据砌块模数适当调整箍筋（墙体水平筋）间距，尽可能避开;钻孔时如碰上箍筋或混凝土墙体水平筋，根据灰缝大小适当调整钻孔位置，废孔仍采用前面所述方法进行处理。
钢筋植筋技术-《混凝土结构加固设计规范》GB50367-
钢筋植筋技术-《混凝土结构加固设计规范》GB50367-2006之马矢奏春创作时间:：2011-03-13 栏目: 钢筋与结构编辑: 建筑质检员点击:18540 次标签: 植筋技术植筋要求现场施工中难免碰上需要植筋的时候，比方柱子钢筋漏掉了、二次结构没有预留钢筋等，这个时候就需要植筋处理。
植筋重点是植筋深度和植筋间距的问题，这个工地上有个模糊的概念，就是15d，但是这个是错误的。
应该套用混凝土结构加固设计规范要求进行计算，根据计算结果确定植筋深度。
《混凝土结构加固设计规范》GB50367-2006第77页有专门讲“植筋技术”的一篇，对植筋的构造要求和植筋深度的计算有详细的说明。
当然，自己来算有点麻烦，网上有热心人做了这个小软件——“植筋锚固长度计算软件”。
就在附件里面。
===========================================================刚才在网上看到这篇文章，是他人讲植筋技术的论坛，哎，一看就是为了应付评职称发表的，有点水啊，不过还可以参考参考了。
[关键词] 植筋技术；非破损检验；破坏性检验赵刚(重庆华宇物业集团有限公司)一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。
植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构平安的隐患。
本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部分的意见，将原设计面向小区外侧的入口门厅裁撤，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨 4.5m的屋面板，屋面板采取与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。
