ZR-6010气溶胶光度计样本
太阳光度计测量气溶胶光学厚度
气 溶 胶光 学 厚 度
时间
5
1020nm
•
气 溶 胶光 学 厚 度
4
3
2
1
0
23:13:57 03:48:09 08:40:04 01:15:27 07:25:51
时间
三.利用最小二乘法计算大气浑浊度系数 (β)和Angstrom波长指数(α)
2.1反演光学厚度原理
根据Beer-Lambert-Bouguer 定律,在地面直接测得 的太阳辐射E(W/ m2) 在给定波长上的表达式为: Eλ = E0λ R - 2exp ( - mτλ) Tgλ (1)
其中E0 为大气外界太阳辐照度(太阳常数) , R 为测量
时刻日地距离(天文单位,约等于1) , m 为大气光学
思考：
波长指数α反映气溶胶粒子谱分布情况，它与气
溶胶的平均半径有关，平均半径越小，气溶胶的
散射特性越趋近于分子散射,α越趋近于＿？
算:
τrλ =p/p0×0. 0088λ- 4. 05 (4) 式中p0 为标准大气压(1013. 25 hPa) , p 为实际 大气压,λ单位为μm。
在可见光、近红外波段,大气中主要存在臭氧和
水汽的吸收。选择没有水汽吸收的通道440 nm、
870 nm、1020 nm ,且这3 个通道只有气溶胶消 光和Rayleigh 散射,则式(3) 中τO3λ、τNO2λ都为 “0”。将式(2) 和(3) 结合,同时公式两边取对数, 则为:
3.2 最小二乘法线性拟合
• 设直线方程的表达式为： (2-6-1)
• 对满足线性关系的一组等精度测量数据（xi，yi），假定 自变量xi的误差可以忽略（实际实验中总有一个变量的误 差相对较小，可以忽略，作为X分量），则在同一xi下， 测量点yi和直线上的对应点a+bxi的偏差di如图（2-6-2） 所示：
分光光度计测量气溶胶
* / 32
ASTPWin操作界面 NSU：8个通道3次SUN测量数据 一次数据有25个， 其中一个是温度 8个通道，分别是： 1020 nm ,870nm,670 nm , 440 nm , 500nm ,940 nm , 380nm，340nm。
3
个例应用——利用太阳光度计反演大气气溶胶光学厚度
1 大气气溶胶及其光学厚度
1.1 大气气溶胶的效应 1.2 气溶胶光学厚度
2 CE318太阳光度计应用简介
2.1 太阳光度计应用现状 2.2 CE318型太阳光度计观测原理
3 应用个例——利用太阳光度计反演大气气溶胶光学厚度
3.1 数据转换与处理 3.2 气溶胶厚度反演方法（包括程序编写） 3.3 结果与分析
3
个例应用——利用太阳光度计反演大气气溶胶光学厚度
* / 32
对于无水汽吸收的波段，大气垂直总光学厚度τλ 可表示为: τλ =τrλ +τaλ +τO3λ +τNO2λ (3) 其中： τrλ为分子散射(Rayleigh) 光学厚度 τaλ为气溶胶光学厚度 τO3λ为吸收气体O3的光学厚度 τNO2λ为吸收气体NO2 的光学厚度
大气气溶胶的效应
* / 32
1-2
大气气溶胶光学厚度是表征大气浑浊度的一个重要物理量。 它对评价大气环境污染、研究气溶胶的辐射气候效应等具有重要意义。 大气气溶胶的浓度、化学成分、粒子粒径等物理化学特性的变化可直接反应在气溶胶光学厚度的变化上。
气溶胶光学厚度
* / 32
2 CE318太阳光度计应用简介 2.1 太阳光度计应用现状 2.2 CE318型太阳光度计观测原理
* / 32

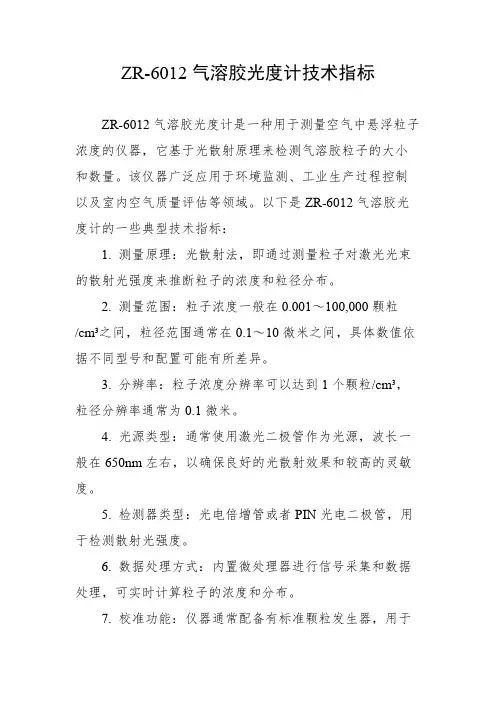

zr-6012气溶胶光度计技术指标
ZR-6012气溶胶光度计技术指标ZR-6012气溶胶光度计是一种用于测量空气中悬浮粒子浓度的仪器，它基于光散射原理来检测气溶胶粒子的大小和数量。
该仪器广泛应用于环境监测、工业生产过程控制以及室内空气质量评估等领域。
以下是ZR-6012气溶胶光度计的一些典型技术指标：1. 测量原理：光散射法，即通过测量粒子对激光光束的散射光强度来推断粒子的浓度和粒径分布。
2. 测量范围：粒子浓度一般在0.001～100,000颗粒/cm³之间，粒径范围通常在0.1～10微米之间，具体数值依据不同型号和配置可能有所差异。
3. 分辨率：粒子浓度分辨率可以达到1个颗粒/cm³，粒径分辨率通常为0.1微米。
4. 光源类型：通常使用激光二极管作为光源，波长一般在650nm左右，以确保良好的光散射效果和较高的灵敏度。
5. 检测器类型：光电倍增管或者PIN光电二极管，用于检测散射光强度。
6. 数据处理方式：内置微处理器进行信号采集和数据处理，可实时计算粒子的浓度和分布。
7. 校准功能：仪器通常配备有标准颗粒发生器，用于校准仪器，以确保测量结果的准确性。
8. 显示方式：液晶显示屏，用于实时显示测量结果，部分型号可能支持数据输出到计算机或其他设备。
9. 工作环境：仪器通常适用于常温常压的环境，湿度范围和温度范围根据具体型号有所不同。
10. 电源供应：一般采用内置充电电池或外接电源适配器供电。
11. 附加功能：一些型号可能包括颗粒物计数、PM2.5/PM10浓度测量、温湿度测量等附加功能。
请注意，上述指标是基于典型气溶胶光度计的一般性能描述，ZR-6012气溶胶光度计的具体技术参数可能因制造商、型号年份以及其他因素而有所不同。
在选择和使用此类仪器时，应参考制造商提供的官方技术文档和操作手册，以获取最准确和详尽的信息。
气溶胶测量101509精品PPT课件
粒子的物理化学变化
4、凝聚
凝聚（coagulation）是气溶胶粒子相互碰撞而引起 的气溶胶的生长过程。如果是布朗运动造成的碰
撞，则该过程称为热凝聚；如果是外力引起的运 动碰撞，则称为动力凝聚。热凝聚与凝结生长在
一定程度上有些相似，不同的是，热凝聚是其他 粒子扩散到一个粒子表面而不是分子扩散到粒子 表面。热凝聚不同于凝结，它不需要超饱和度， 是一个单一过程，没有与蒸发对应的等效过程。 粒子间大量碰撞的结果是：粒度增大、气溶胶数 量浓度降低。因为没有任何损失或转移机制，因 此凝聚不会改变质量浓度
粒子的物理化学变化
4、凝聚
简单单分散凝聚
粒子是单分散性的；如果这些粒子一旦接触则会相互粘附； 这些粒子生长得很慢。
在常态下，粒度的增加范围受到限制，凝聚系数可以看作 是常数，凝聚速度仅与数量浓度的平方成正比，因此，数 量浓度高时，凝聚是一个快速过程，数量浓度低时是一个 慢速过程。
粒度随数量浓度的降低而增大，但是，在没有损失的封闭 系统内，粒子质量将保持恒定。如果数量浓度降低到原来 的1/2，那么质量（体积）就集中在一半的粒子上，所以 每个粒子的质量（体积）将是原来的2倍。粒子数量浓度 降为原来的8倍时，粒度将加倍。
气溶胶测量 原理、技术及应用
2009.10.15
粒子的物理化学变化
简介
气溶胶是不稳定的，其密度和粒子特征随 时间而变化。外界力量可以引起这些变化， 如较大粒子通过重力沉降而损失，或物理 和化学作用而引起粒子大小和成分的变化。
凝结、蒸发、成核现象、吸附、吸收和化 学反应，也有可能是粒子相互间的质量传 递，如凝聚。
1010
200,000（55h） 1,400,000（16d）
则几min内的凝聚非常
紫阳 微粒子消毒器ZR-4010系列 产品说明书
微粒子消毒器产品产品使用使用使用说明书说明书ZR-4010 系列北京紫辰医药生物技术研究所 青岛众瑞智能仪器有限公司药物气溶胶发生器ZR-4010 系列产品说明书在使用本产品前在使用本产品前，，请务必先仔细阅读本使用说明书请务必先仔细阅读本使用说明书，，并请妥善保管并请妥善保管，， 以备将来以备将来随时随时随时查阅查阅查阅。
一、检查包装内物品请检查你的包装箱内是否包含下列物品。
如有任何物件缺失，请您与 购买设备的零售商联系。
二、产品简产品简介介ZR-4010系列气溶胶发生器是北京紫辰生物医药技术研究所与青岛众瑞 智能仪器有限公司最新联合研制的电动气溶胶喷雾设备，通过更换不同 规格的喷嘴可实现吸入治疗和免疫给药、空气消毒、表面消毒等功能。
该仪器外观新颖、操作简单、携带方便、喷洒药液效率高，克服了市面 上原有的喷雾器体积过大、携带不便、雾化效果差、药液利用率低等弊 端，特别适用于学校、医院、车站、大型交通工具、宾馆饭店、防疫部 门、灾区、疫区等场所的消毒、预防免疫及治疗给药等工作。
三、型号组成及意义A带有药液制冷、温度及工作状态显示、喷雾风压控制等高级功能B带有工作状态显示、喷雾风压控制等高级功能C具备基本的气溶胶发生功能四、功能特点采用气流雾化原理将药液以高速和极微细的雾状颗粒喷出。
更换不同规格的喷嘴，控制喷雾粒径大小，可适应不同的场合及用途。
A、B型可通过高速微处理器有效的控制喷雾压力，雾化效果更好，喷射距离更远。
A型药箱带制冷功能，可长时间保护药液功效。
五、技术参数六、仪器结构仪器主要分喷头、药液箱、电路及显示(A、B型)、过滤器四大部分。
仪器结构示意图主要部分功能简介喷头：包含喷嘴和截止阀。
选择不同规格的喷嘴可控制喷雾粒径范围。
截止阀：通过风压变化控制阀门的开关。
药液箱：用于存储待喷药液。
电路及显示：控制风机开启及喷雾压力、温度。
过滤器：过滤空气中的悬浮物。
使用前应检查漏电保护插头，电源线有无破损、过度扭曲、药液箱有无漏液、过滤棉是否进水等现象，发现后采取相应措施或交专业 维修人员处理。
zr-6010型气溶胶光度计的使用方法
215通过图4可看出，声波信号随着时间的增长而衰减，持续出现不同的振动幅值，是一条包络呈指数衰减的信号，与理论分析一致，该模型有效。
5 结语建立钻柱的有限元模型，使用方波作为径向激励信号进行数值模拟计算，分析钻柱接收端声波传输特性。
声波信号随着时间的增长而衰减，持续出现不同的振动幅值，是一条包络呈指数衰减的信号，与理论分析一致，该模型有效。
【参考文献】[1]张绍槐.现代导向钻井技术的新进展及发展方向[J].石油学报，2003，24（3）:82-85.[2]韩来聚，孙铭新，狄勤丰.调制式旋转导向钻井系统工作原理研究[J].石油机械，2002，30（3）:7-9.[3]李林.随钻测量数据的井下短距离无线传输技术研究［J］．石油钻探技术，2007，35（1）:45-48．[4]高理，程为彬，满荣娟，等.钻杆声波传输对可调脉宽驱动的敏感性研究[J]. 西安石油大学学报（自然科学版），2016，31（6）:104-107.[5]卢建军，汪跃龙，吴应龙，等.基于2DPSK 的井下短程通讯系统的仿真设计[J].西安石油大学学报（自然科学版），2007，22（6）:93-95，100．[6]李琪，彭元超，张绍槐，等.旋转导向钻井信号井下传送技术研究[J].石油学报，2007，28（4）:108-111.[7] Neff J M,Camwell P L.Field-test results of an acoustic MWD system[C]//SPE/IADC Drilling Conference and Exhibition,2007.[8] Champion B P.A novel wireless solution to address uncertainties in reservoir connectivity[C]//SPE Annual Technical Conference and Exhibition,2006．[9]杜功焕，朱哲民，龚秀芬.声学基础[M].南京大学出版社，2012.[10]李太宝.计算声学声场的方程和计算方法[M].科学出版社，2005.[11]贾宏亮.短距离钻柱声波通讯技术研究[D].西安:西安石油大学，2015.1 概述气溶胶光度计一般用于检测高效过滤器的泄漏率，适用于洁净室、层流台、生物安全柜、手术室等的泄漏检测，广泛应用于医药行业、医疗系统已及电子生产企业[1]。
气溶胶光度计
气溶胶光度计简介气溶胶光度计（Aerosol Photometer）是一种用于测量空气中气溶胶颗粒浓度的仪器。
通过测量气溶胶颗粒对光的散射或吸收，可以了解大气中的颗粒浓度及其分布，从而进行空气质量监测、环境保护、工业过程控制等应用。
工作原理气溶胶光度计基于光散射和光吸收原理工作。
仪器内部通过一个光源（通常为激光光源）产生一束单一波长的光，将这束光引导到待测气流中。
当光遇到气溶胶颗粒时，会发生光散射和光吸收现象。
光散射气溶胶颗粒的尺寸比光的波长大，故会发生散射。
根据 Mie 理论，颗粒尺寸越大，散射角度越小，且不同波长的光对颗粒的散射效应略有不同。
光吸收部分气溶胶颗粒对光具有吸收作用。
吸收光谱与颗粒的成分、浓度等相关，可以通过吸收光谱的变化来判断颗粒的化学组成、浓度等信息。
仪器结构光源光源是气溶胶光度计的核心部件之一。
常用的光源包括激光二极管和便携式激光等。
光源产生的光应具有稳定的波长、较高的亮度和较低的能量消耗。
光路系统光路系统主要包括准直透镜、进样接收器、散射角度探测器等，用于控制光的传输和接收。
准直透镜用于聚焦光束，确保光线的平行传输，进样接收器用于接收散射光信号。
信号采集与处理系统气溶胶光度计的信号采集与处理系统用于接收并分析从进样接收器获取的散射光信号。
这部分常常包括光电二极管、电荷耦合器件和模数转换器等，用于将光信号转换为数字信号并进行信号处理。
控制电路及计算机接口控制电路及计算机接口用于对仪器进行控制和数据的传输。
通过计算机接口，可以实现对仪器的实时监控和数据采集，方便后续数据分析及存档。
应用领域气溶胶光度计的主要应用领域包括：空气质量监测气溶胶光度计可以实时监测不同尺寸范围的颗粒浓度，为空气质量监测提供重要的数据支持。
通过监测大气中的细颗粒物浓度，可以评估和预警空气污染情况，并采取相应的环境保护措施。
工业过程控制在一些特定行业中，如制药、化工等，控制不同粒径范围的颗粒浓度对生产工艺和产品质量至关重要。
太阳光度计测量气溶胶光学厚度
通过太阳光度计测量气溶胶光学厚度，可以深入了解气溶 胶在大气中的分布和变化规律，为气候变化研究和空气质 量评估提供重要的数据支持。02太阳光度来自原理太阳光度计的基本原理
01
根据气溶胶光学厚度的测量结果，分析不同地区气溶胶的主要
来源，如工业排放、汽车尾气、自然源等。
气象因素影响
02
探讨气象因素如风向、风速、温度等对气溶胶光学厚度的影响。
空气质量与健康影响
03
将气溶胶光学厚度测量结果与空气质量指数相关联，评估其对
人类健康的影响。
结果讨论
01
数据准确性评估
02
结果对比与验证
太阳光度计是一种测量太阳辐射的仪 器，通过测量太阳辐射的强度和光谱 分布，可以推断出气溶胶光学厚度等 大气参数。
太阳光度计通常由光学系统、光电转 换器件和数据处理系统组成，能够将 太阳辐射聚焦并转换为电信号，再通 过数据处理系统进行定标和计算。
太阳光度计的分类
根据测量光谱范围的不同，太阳光度 计可分为紫外光度计、可见光光度计 和红外光度计等。
05
实验结果与讨论
实验结果
气溶胶光学厚度测量值
通过太阳光度计测量，得到不同地区的气溶胶光学厚度值，包括 城市、郊区和工业区等。
气溶胶浓度分布
根据测量结果，绘制气溶胶浓度分布图，展示不同地区气溶胶浓度 的差异。
季节性变化
分析不同季节的气溶胶光学厚度变化，了解季节对气溶胶浓度的影 响。
结果分析
气溶胶来源分析
时间选择
选择天气晴朗、无云层的时段进行测量，以 减少大气散射和吸收的影响。
