安川伺服里面有很多个全参数但是其中只有几个全参数需要调
YASKAWA伺服参数设定说明
YASKAWA伺服参数设定说明YASKAWA是一家全球领先的伺服机器人和工业自动化解决方案供应商，其产品广泛应用于各种制造业领域。
为了实现最佳的运动控制性能，YASKAWA伺服系统提供了各种参数设置选项，以满足不同应用需求。
以下是YASKAWA伺服参数设定的详细说明。
1.控制方式设置：YASKAWA伺服系统提供了位置控制、速度控制和力矩控制等不同的控制方式。
根据实际应用需求，在参数设置中选择适当的控制方式。
2.增益设定：伺服系统的增益参数用于控制系统的稳定性和响应速度。
通过增益设定，可以调整伺服系统的动态响应性能。
通常，根据应用需求进行增益调整，以达到最佳的系统性能。
3.比例系数(Kp)设置：比例系数是伺服系统PID控制器的比例增益。
通过调整比例系数，可以控制系统的稳定性和快速响应性能。
通常，较高的比例系数能够快速响应外部扰动，但过高的值可能导致系统震荡。
4.积分系数(Ki)设置：积分系数是伺服系统PID控制器的积分增益。
通过调整积分系数，可以提高系统对于稳态误差的抑制能力。
通常，较大的积分系数可以减小稳态误差，但过大的值可能导致系统不稳定。
5.微分系数(Kd)设置：微分系数是伺服系统PID控制器的微分增益。
通过调整微分系数，可以控制系统的抗振性能。
较大的微分系数可以减小系统的震荡，但过大的值可能导致系统过于敏感。
6.速度限制设置：伺服系统的速度限制参数用于限制系统的最大速度。
通过设置速度限制，可以保证系统在安全范围内进行运动。
根据机器的设计和应用需求，设定适当的速度限制值。
7.力矩限制设置：伺服系统的力矩限制参数用于限制系统的最大力矩输出。
通过设置力矩限制，可以防止系统超载。
根据机器的设计和应用需求，设定适当的力矩限制值。
8.过载保护设置：YASKAWA伺服系统提供了多种过载保护选项，包括过负荷保护、过电流保护和过热保护等。
通过设置适当的过载保护参数，可以保证系统的安全运行。
9.伺服滤波器设置：伺服滤波器参数用于平滑伺服系统的输出信号。
安川伺服参数设定说明
安川伺服参数设定说明一、参数设置前的准备工作在进行参数设定之前，我们需要先了解一些基本的概念和参数含义，以便更好地理解和应用参数。
1.1速度环和位置环安川伺服驱动器中有两个重要的环称为速度环和位置环。
速度环控制驱动器的速度输出，而位置环控制驱动器的位置输出。
1.2速度环参数a)P增益：是速度环的比例增益，用于调节速度环的灵敏度。
b)I增益：是速度环的积分增益，用于调节速度环的稳定性。
c)D增益：是速度环的微分增益，用于调节速度环的响应速度。
1.3位置环参数a)P增益：是位置环的比例增益，用于调节位置环的灵敏度。
b)I增益：是位置环的积分增益，用于调节位置环的稳定性。
c)D增益：是位置环的微分增益，用于调节位置环的响应速度。
二、参数设定步骤进行安川伺服参数设定的一般步骤如下：2.1设置速度环参数a)调整P增益：从一个较小的值开始逐渐增大，直到达到理想的速度响应。
b)调整I增益：从一个较小的值开始逐渐增大，直到达到理想的速度稳定性。
c)调整D增益：根据实际应用需求进行微调，以达到更好的速度控制效果。
2.2设置位置环参数a)调整P增益：从一个较小的值开始逐渐增大，直到达到理想的位置响应。
b)调整I增益：从一个较小的值开始逐渐增大，直到达到理想的位置稳定性。
c)调整D增益：根据实际应用需求进行微调，以达到更好的位置控制效果。
2.3保存参数在完成参数设定后，需要将参数进行保存，以便下次使用时可以直接加载使用。
三、注意事项在进行安川伺服参数设定时，需要注意以下几点：3.1应用类型选择根据实际应用需求选择伺服驱动器的应用类型，包括位置控制、速度控制和力矩控制等。
3.2参数范围设置根据实际系统的特点和要求，设置参数的合理范围，避免参数设定过大或过小导致的系统不稳定。
3.3参数调整顺序在进行参数调整时，一般先调整速度环参数，再调整位置环参数。
因为速度环是位置环的基础，速度环参数设定好后再进行位置环参数的调整会更加方便和稳定。
安川伺服调试参数表
L3---------------------------------不接5----------------------1
LC1-------------------R6-----------------------2
3．按DATA/ENTER，用UP增加设定值，DOWN减少设定值，选择您要的编号，显示PN***
4．按住DATA/ENTER按钮2秒，显示参数值
5．用DATA/ENTER移位UP/DOWN按钮选择需要的参数值。
6．按住DATA/ENTER按钮确认，参数存储的显示PN***
7．重复3-6步骤调节其他参数
安川伺服调试Βιβλιοθήκη 数表一．接线图（1）I/O控制线连接
驱动器插头PLC接线
7A+
8 A-CP-脉冲信号
11B+
12B-CW-方形信号
14伺服清零
（2）驱动器与外部电源单相220V接线3编码器线
L1---------------------------------R驱动器1----------- ---------4电机
4,按DSPL/SET按钮，显示闪烁。
5重新上电。
转矩滤波开关，调整为1可使PN409有效.
转矩滤波器通过调节该参数可使电机震荡减小。（参数仅供参考）
50A
8170
务必调整成8170
50B
6548
务必调整成6548
备注：如果参数调整混乱，可以按以下方式进行参数出厂设定：1,按DSPL/SET按钮显示FN***
2,用UP/DOWN按钮调整F005。

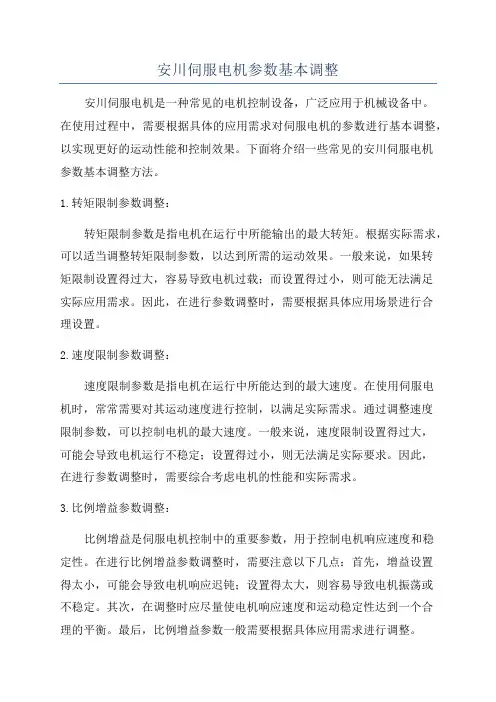

安川伺服电机参数基本调整
安川伺服电机参数基本调整安川伺服电机是一种常见的电机控制设备，广泛应用于机械设备中。
在使用过程中，需要根据具体的应用需求对伺服电机的参数进行基本调整，以实现更好的运动性能和控制效果。
下面将介绍一些常见的安川伺服电机参数基本调整方法。
1.转矩限制参数调整：转矩限制参数是指电机在运行中所能输出的最大转矩。
根据实际需求，可以适当调整转矩限制参数，以达到所需的运动效果。
一般来说，如果转矩限制设置得过大，容易导致电机过载；而设置得过小，则可能无法满足实际应用需求。
因此，在进行参数调整时，需要根据具体应用场景进行合理设置。
2.速度限制参数调整：速度限制参数是指电机在运行中所能达到的最大速度。
在使用伺服电机时，常常需要对其运动速度进行控制，以满足实际需求。
通过调整速度限制参数，可以控制电机的最大速度。
一般来说，速度限制设置得过大，可能会导致电机运行不稳定；设置得过小，则无法满足实际要求。
因此，在进行参数调整时，需要综合考虑电机的性能和实际需求。
3.比例增益参数调整：比例增益是伺服电机控制中的重要参数，用于控制电机响应速度和稳定性。
在进行比例增益参数调整时，需要注意以下几点：首先，增益设置得太小，可能会导致电机响应迟钝；设置得太大，则容易导致电机振荡或不稳定。
其次，在调整时应尽量使电机响应速度和运动稳定性达到一个合理的平衡。
最后，比例增益参数一般需要根据具体应用需求进行调整。
4.调整滤波时间常数参数：滤波时间常数参数是伺服电机控制中的一个重要参数，用于抑制电机输出信号的高频噪声。
在进行滤波时间常数参数调整时，需要注意以下几点：首先，滤波时间常数设置得过小，可能会导致电机输出信号的噪声没有得到有效抑制；设置得过大，则会影响电机的运行性能。
其次，应根据具体应用需求进行合理调整，以满足实际要求。
5.调整位置环参数：位置环是伺服电机控制中的一个重要环节，用于实现位置的准确控制。
在进行位置环参数调整时，需要注意以下几点：首先，位置环控制的稳定性对电机性能影响较大，因此在设置参数时应尽量提高稳定性。
参数设置
安川伺服参数设定安川伺服里面有很多个参数但是其中只有几个参数需要调：Pn100 Pn101 Pn102 Pn103 Pn401 Pn110 Pn000 Pn200 Pn201 Pn202 Pn203 Pn50A 其中Pn100 Pn101 Pn102受到Fn001刚性的控制，一般情况下刚性调到5那么速度增益，位置增益，积分时间就自动调好了.将Pn110调到0运动机器那么Fn007里面就会出现机器的惯量把惯量放到Pn103里就可以了Pn200=n.0004Pn201=2500Pn202=32768Pn203=2500Pn50A=n,8100Fn001为机械刚性Pn100为速度增益Pn101为速度积分时间Pn102为位置增益Pn401为扭矩滤波器时间,当Fn001动了之后Pn100 Pn101 Pn102就会一起动Pn110为自动调谐，调谐的是Pn103积分比，驱动器会将积分比储存到Fn007中Pn200为指令脉冲形态Pn201为PG分频比设定Pn202为电子齿轮比分子Pn203为电子齿轮比分母Pn50A为输入信号选择1安川伺服驱动器和凯恩帝数控系统相配时只需设定以下参数(见参数表);其余参数一般情况下不用修改。
Pn000 功能选择n.0010(设定值)第0位：设定电机旋转方向;设”1”改变电机旋转反向。
第1位：设定控制方式为:“1”位置控制方式。
Pn200 指令脉冲输入方式功能选择n.0101(设定值)“1”正反双路脉冲指令(正逻辑电平)(设定从控制器送给驱动器的指令脉冲的类型)Pn202 电子齿轮比(分子)Pn203 电子齿轮比(分母)根据不同螺距的丝杆与带轮比计算确定，计算方法如下：Pn202/Pn203=编码器条纹数(32768)X4 / 丝杠螺距×带轮比×1000 参数设置范围:1/100≤分子/分母≤100注：1. KND 系统内的电子齿轮比需设置为：CMR/CMD=1：1 (确保0.001 的分辨率)；2. 如果是数控车床,X 轴用直径编程,则以上计算公式中,分母还应乘以2，即：丝杠螺距×带轮比×1000×2。

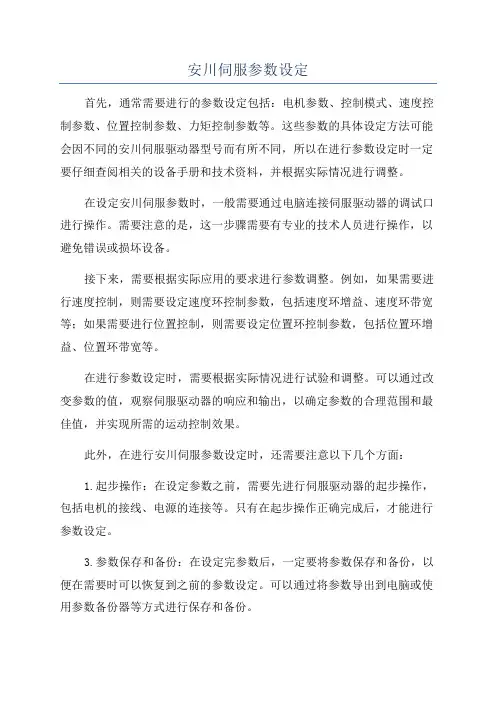

安川伺服参数设定
安川伺服参数设定首先，通常需要进行的参数设定包括：电机参数、控制模式、速度控制参数、位置控制参数、力矩控制参数等。
这些参数的具体设定方法可能会因不同的安川伺服驱动器型号而有所不同，所以在进行参数设定时一定要仔细查阅相关的设备手册和技术资料，并根据实际情况进行调整。
在设定安川伺服参数时，一般需要通过电脑连接伺服驱动器的调试口进行操作。
需要注意的是，这一步骤需要有专业的技术人员进行操作，以避免错误或损坏设备。
接下来，需要根据实际应用的要求进行参数调整。
例如，如果需要进行速度控制，则需要设定速度环控制参数，包括速度环增益、速度环带宽等；如果需要进行位置控制，则需要设定位置环控制参数，包括位置环增益、位置环带宽等。
在进行参数设定时，需要根据实际情况进行试验和调整。
可以通过改变参数的值，观察伺服驱动器的响应和输出，以确定参数的合理范围和最佳值，并实现所需的运动控制效果。
此外，在进行安川伺服参数设定时，还需要注意以下几个方面：1.起步操作：在设定参数之前，需要先进行伺服驱动器的起步操作，包括电机的接线、电源的连接等。
只有在起步操作正确完成后，才能进行参数设定。
3.参数保存和备份：在设定完参数后，一定要将参数保存和备份，以便在需要时可以恢复到之前的参数设定。
可以通过将参数导出到电脑或使用参数备份器等方式进行保存和备份。
4.参数调整和优化：参数设定不是一次性的工作，在实际应用中可能需要多次调整和优化。
可以根据实际需求进行参数调整，满足不同应用场景的要求。
总结起来，安川伺服参数设定是一个比较复杂和技术含量较高的工作，需要有一定的专业知识和经验。
在进行参数设定时，要仔细查阅设备手册和技术资料，进行试验和调整，并注意保存和备份参数。
只有经过正确的参数设定，伺服驱动器才能正常运行并满足实际应用的要求。
安川伺服参数设定
安川伺服参数设定一、伺服参数设定的目的和重要性伺服参数设定的目的是通过调整伺服驱动器的参数，使驱动器能够更好地与传动机构和机械装置配合，确保系统的动态响应和控制精度，提高工作效率和精度。
伺服参数设定是伺服系统调试和性能优化的关键步骤，对于确保系统的正常运行和提高生产效率具有重要意义。
二、伺服参数设定的方法和步骤伺服参数设定的方法和步骤主要包括以下几个方面：1.前期工作准备在开始伺服参数设定之前，需要清楚地了解伺服系统的工作原理和性能要求。
同时，需要对伺服驱动器和伺服电机进行正确的接线和配置，确保驱动器和电机之间的通信和控制有效。
2.系统标定系统标定是指通过对伺服系统进行一系列测试和数据采集，获取系统的动态响应特性和传动机构的静态特性。
常见的系统标定参数包括位置环、速度环、加速环等。
3.参数优化通过对系统标定数据的分析和处理，可以优化伺服系统的参数，使其能够更好地适应实际应用需求。
参数优化主要包括位置环增益、速度环增益、加速环增益等。
4.参数设定在参数优化的基础上，根据具体应用需要，对伺服驱动器进行参数设定。
参数设定主要包括电机参数（如极数、电机额定转矩、电机最大转速等）、速度环参数（如速度环增益、速度环带宽等）、位置环参数（如位置环增益、位置环带宽等）。
5.测试和调试在完成伺服参数设定之后，需要对系统进行全面的测试和调试，以确保系统的性能和稳定性。
测试和调试主要包括对系统的速度响应、位置跟踪精度、扭矩输出等方面进行检验。
三、伺服参数设定的注意事项在进行伺服参数设定的过程中，需要注意以下几个方面：1.合理选取参考值在设定伺服参数时，需要根据实际应用需求合理选择参考值，确保系统能够达到预期性能。
参考值过小或过大都可能导致系统出现不稳定现象。
2.学习型自整定功能的应用安川伺服驱动器通常具有学习型自整定功能，可以通过学习系统的特性自动调整参数。
在使用学习型自整定功能时，需要确保系统运行在典型的工作状态下，避免因为特殊状态造成参数的不准确或过于保守。
安川伺服调试说明书
YSKAWA安川∑Ⅱ数字交流伺服 安装调试说明书 （２００４．７版本） 目 录 １． 安川连接示意图 ２． 通电前的检查 ３． 通电时的检查 ４． 安川伺服驱动器的参数设定 ５． 安川伺服驱动器的伺服增益调整 １． 安川连接示意图 重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。
否则，会损坏编码器。
（此种 情况，不在安川的保修范围！） ２． 通电前的检查 １） 确认安川伺服驱动器和电机插头的连接，相序是否正确： Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机 ０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 刹车电源 Ｅ 刹车电源 Ｆ 刹车电源为： ＤＣ９０Ｖ （无极性） Ｃ． ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为： ＤＣ９０Ｖ （无极性） 注： １．相序错误，通电时会发生电机抖动现象。
２．相线与“接地”短路，会发生过载报警。
２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确， 接插件螺丝拧紧。
３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确， 接插件螺丝拧紧。
３．通电时的检查 １） 确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。
建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。
２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。
４．安川伺服驱动器的参数设定 安川伺服驱动器参数，操作方法如下：（１）参数密码设定； （２）用户参数和功能参数的设定； １）参数密码设定 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： · “００００” 允许改写 ＰｎＸＸＸ 的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。
安川伺服参数设定说明
电源设定
默认三相
0001
0001→三相电源0101→单相电源
Pn100
速度环增益
40
0100
（根据机台实际设定）
Pn101
速度环积分时间
2000
003.0
（根据机台实际设定）
Pn102
位置环设定）
Pn200
脉冲指令输入信号型态
0000
0004
0001-----CW+CCW，正逻辑
安川伺服与新代连接参数设定说明
注：新购入的伺服驱动器,最好先做一次参数初始化。
参数初始化指令（Fn005），必须在伺服OFF的状态下执行,重启生效。
一、安川Σ-Ⅱ系列伺服驱动器参数设定
二、安川Σ-V系列伺服驱动器参数设定
参数编号
说明
初始值
设定值
备注
Pn000
控制模式
0000
0010
0010→位置模式
欢迎您的下载，资料仅供参考！
0004-----A相+B相
Pn212
马达一转
输出的脉冲数
1250
（2048）
850W及以上电机（与系统参数61-63一致）
(750W电机)（与系统参数61-63一致）
Pn20E
电子齿轮比（分子）
262144
（1）
850W及以上电机（09系列）
(750W电机)（08系列）
Pn210
电子齿轮比（分母）
参数初始化指令fn005必须在伺服off的状态下执行重启生效系列伺服驱动器参数设定参数编号说明初始值设定值0000速度模式模拟量指令0010位置模式pn100速度回路增益4060根据机台实际设定pn101积分常数20001500根据机台实际设定pn102位置回路增益4050根据机台实际设定0001正转脉波列反转脉波列0004a850w及以上电机与系统参数6163一致2048750w电机与系统参数6163一致850w及以上电机750w电机850w及以上电机750w电机转矩指今滤波建议先使用默认值调试pn401再根据实际需要做调整时间参数pn408共震率波功能00000000建议先使用默认值调试再根据实际需要做调整pn409共震率波频率20002000建议先使用默认值调试再根据实际需要做调整2100打开正转禁止保护功能8100关闭正转禁止保护功能817024v伺服内部提供6543打开反转禁止保护功能6548关闭反转禁止保护功能fn001自动调谐刚性设定系列伺服驱动器参数设定参数编号说明初始值设定值pn000控制模式000000100010位置模式pn00b电源设定默认三相00010001三相电源0101单相电源pn100速度环增益400100根据机台实际设定pn101速度环积分时间20000030根据机台实际设定pn102位置环增益400060根据机台实际设定pn200脉冲指令输入信号型000000040001cwccw正逻辑输出的脉冲数1250850w及以上电机与系统参数6163一致2048750w电机与系统参数6163一致pn20e电子齿轮比分子262144850w及以上电机09系列08系列pn210电子齿轮比分母1250850w及以上电机09系列08系列pn401转矩指今滤波时间参100再根据实际需要做调整pn408共震率波功能00000000建议先使用默认值调试再根据实际需要做调整pn409共震率波频率50005000建议先使用默认值调试再根据实际需要做调整2100打开正转禁止保护功能8100关闭正转禁止保护功能817024v伺服内部提供6543打开反转禁止保护功能6548关闭反转禁止保护功能pn170免调整类开关14011400免调功能无效设1401时有效fn001自动调谐刚性设定0003设低增益等级做自动调整抓惯量备注
快速入门安川伺服参数设定
快速入门安川伺服参数设定安川伺服系统是现代工业自动化领域中常用的一种控制器，它能够精准控制电机的运动，并根据设定的参数进行各种操作。
本文将介绍快速入门安川伺服参数设定的基本步骤和常用方法。
一、安装和连接在进行安川伺服参数设定之前，首先需要确保系统的正确安装和连接。
请按照安川伺服系统的说明书进行安装，并将伺服控制器与电机等设备进行正确连接。
二、伺服参数设定1. 查看参数手册每款安川伺服系统都有相应的参数手册，建议在进行参数设定之前先仔细阅读参数手册，了解不同参数的含义和作用。
参数手册通常会包含参数的编号、名称、默认值以及详细的说明。
2. 进入参数设定模式根据不同的安川伺服系统型号，进入参数设定模式的方法可能会有所不同。
通常，在伺服控制器上按下相应的按钮或使用特定的组合键可以进入参数设定模式。
请参考设备说明书或者参数手册来确定正确的进入方法。
3. 设置基本参数在参数设定模式下，按照参数手册中的说明逐个设置伺服参数。
根据具体的应用需求，可以设置电机的限位、运动方式、速度、加速度等参数。
其中，一些基本的参数包括电机类型、编码器分辨率、转矩限制等。
4. 调整高级参数除了基本参数，安川伺服系统还有一些高级参数可以进行调整。
这些参数包括速度调整、位置修正、滤波器设置等。
需要根据具体应用需求和系统性能来进行适当调整。
5. 保存参数在完成参数设定后，将参数保存到伺服控制器的内存中。
通常，有一个保存参数的选项或者按钮，按下保存后即可将参数写入内存。
这样，在下次启动时，系统将自动加载这些参数。
三、参数调试和优化参数设定完成后，需要进行一些调试和优化，以确保系统的稳定性和性能。
以下是一些常用的调试方法：1. 动态测试通过运行一些基本的测试程序，观察电机的运动情况和响应速度。
可以通过改变参数值，比如速度和加速度，来测试系统的性能。
2. 监测报警信息在参数设定过程中，可能会出现一些警告或错误信息。
请确保监测这些信息，并根据需要进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安川伺服里面有很多个参数但是其中只有几个参数需要调：Pn100 Pn101Pn102 Pn103Pn401 Pn110Pn000Pn200 Pn201 Pn202 Pn203 Pn50A其中Pn100 Pn101 Pn102受到Fn001刚性的控制，一般情况下刚性调到5那么增益，位置增益，积分时间就自动调好了将Pn110调到0运动机器那么Fn007里面就会出现机器的惯量把惯量放到Pn103里就可以了Pn200=n.0004Pn201=2500Pn202=32768Pn203=2500Pn50A=n,8100Fn001为机械刚性Pn100为增益Pn101为积分时间Pn102为位置增益Pn401为扭矩滤波器时间当Fn001动了之后Pn100 Pn101 Pn102就会一起动Pn110为自动调谐，调谐的是Pn103积分比，驱动器会将积分比储存到Fn007中Pn200为指令脉冲形态Pn201为PG分频比设定Pn202为电子齿轮比分子Pn203为电子齿轮比分母Pn50A为输入信号选择1安川伺服驱动器和凯恩帝数控系统相配时，只需设定以下参数(见参数表);其余参数,一般情况下,不用修改。
Pn000 功能选择 n.0010(设定值) 第0位：设定电机旋转方向;设“1”改变电机旋转反向。
第1位：设定控制方式为:“1”位置控制方式。
Pn200 指令脉冲输入方式功能选择 n.0101(设定值) “1”正反双路脉冲指令(正逻辑电平)(设定从控制器送给驱动器的指令脉冲的类型)Pn202电子齿轮比(分子)Pn203 电子齿轮比(分母)根据不同螺距的丝杆与带轮比计算确定，计算方法如下：Pn202/Pn203=编码器条纹数(32768)X4 / 丝杠螺距×带轮比×1000参数设置范围: 1/100≤分子/分母≤100注：1. KND 系统内的电子齿轮比需设置为：CMR/CMD=1：1 (确保0.001 的分辨率)；2. 如果是数控车床,X 轴用直径编程,则以上计算公式中,分母还应乘以2，即：丝杠螺距×带轮比×1000×2。
Pn50A 功能选择 n.8100(设定值) 1-使用/S-ON 信号(伺服启动信号)。
4-伺服驱动器上,“正向超程功能无效”。
Pn50B 功能选择 n.6548(设定值) 1-伺服驱动器上,“负向超程功能无效”。
Pn50E 功能选择 n.0000(设定值) 配KND 系统时,设置为“0000”，详细见安川手册Pn50F 功能选择 n.0200(设定值) 3-伺服驱动器上,CN1 插头的27 和28 脚用作控制刹车用的24V 中间继电器的控制信号/BK。
(注：当电机带刹车时需设置)Pn506 伺服关时，在电机停止情况下，刹车延时时间根据具体要求设定注:设定单位以“10ms”为单位。
出厂时设为“0”。
（当电机带刹车时需设置）Pn507 伺服关时，电机在转动情况下，刹车开始参数根据具体要求设定注：电机在转动情况下，伺服关断时，当电机低于此参数设定的转速时，电机刹车才开始动作。
设定单位以“转”为单位。
出厂时设为“100”。
（Pn507 和 Pn508 满足一个条件，刹车就开始动作）Pn508 伺服关时，电机在转动情况下，刹车延时时间根据具体要求设定注：电机在转动情况下，伺服关断时，延时此参数设定的时间后半部，电机刹车才开始动作。
设定单位以“10ms”为单位。
出厂时设为“50”（即500 ms）。
（当电机带刹车时需设置）（Pn507 和 Pn508 满足一个条件，刹车就开始动作）安川伺服驱动器的伺服增益调整根据上表设置好安川伺服驱动器参数后, 开始调整伺服性能，步骤如下1.确认或修改Pn110 参数值为n.XXX0（X 表示不需改变）。
2.开关一次驱动器电源。
3.控制器手动方式用中低速运行机床工作台。
4.调整机械刚性值（修改F001 中的数值）（方法同密码设定方法）注：F001 机械刚性值的数值范围为“1—10”，数值越大刚性越大。
（驱动器初始值为“4”）安川驱动器功能参数发布: 2009-07-23 20:25:19 | 阅读: 次[收藏][打印]辅助功能一览表Fn000 显示警报追踪备份数据Fn001 设定在线自动调谐时的刚性Fn002 微动（JOD）模式运行Fn003 原点检索模式Fn004 预约参数（请勿变更）Fn005 对用户参数设定值进行初始化Fn006 清除警报追踪备份数据Fn007 将通过在线自动调谐动作结果获得的转动惯量比数据写入到EEPROMFn008 绝对值编码器多匝复位（设置操作）指令偏移量Fn009 自动调整模拟量（、扭矩）指令偏移量Fn010 设定密码（禁止改写用户参数）Fn011 确认电机机型Fn012 显示伺服单元的软件版本Fn013 发生“旋转圈数上限值不一致（）警报”时变更旋转圈数上限值设定监视模式一览表Un000 电机转速Un001 指令Un002 内部转矩指令（相对于额度转矩的值）Un003 旋转角1Un004 旋转角2Un005 输入信号监视Un006 输出信号监视Un007 输入指令脉冲（仅在位置控制模式有效）Un008 偏移脉冲的值（位置偏移量）（仅在位置控制模式有效）Un009 累计负载率（将额定扭矩设为100%时的值：显示10ms 周期的有效转矩）Un00A 再生负载率（可处理的再生电力设为100%时的值：显示10ms周期的再生消耗电力）Un00B DB电阻功耗（将动态制动器动作时的可处理功率设为100%时的值：显示10ms周期的DB消耗功率）Un00C 输入指令脉冲计数器（用16进制表示）（仅在位置控制模式有效）Un00D 反馈脉冲计数器（用16进制表示）用户参数一览表Pn000 功能选择基本开关Pn001 功能选择应用开关1Pn002 功能选择应用开关2Pn003 功能选择应用开关3Pn004 预约参数（请勿变更）Pn005 预约参数（请勿变更）Pn100 环增益Pn101 环积分时间参数Pn102 位置一半增益Pn103 转动惯量比Pn104 第2环增益Pn105 第2环积分时间参数Pn106 第2位置环增益Pn107 偏移Pn108 偏移叠加范围Pn109 前馈Pn10A 前馈滤器时间能参数Pn10B 增益类应用开关Pn10C 模式开关（扭矩指令）Pn10D 模式开关（指令）Pn10E 模式开关（加）Pn10F 模式开关（偏移脉冲）Pn110 在线自动调谐类开关Pn111 反馈补偿*1Pn112Pn113Pn114Pn115Pn116Pn117Pn118Pn119Pn11APn11BPn11CPn11DPn11EPn11FPn120Pn121Pn122Pn123Pn124 自动增益切换计时*2Pn125 自动增益切换幅度*2Pn200 位置控制指令形态选择开关Pn201 PG分频率数（16位）Pn202电子齿数比（分子）Pn203 电子齿数比（分母）Pn204 位置指令加减速时间参数Pn205 旋转圈数上限值设定*1Pn206 预约参数（请勿变更）Pn207 位置控制功能开关Pn208 位置指令移动平均时间Pn212 PG分频脉冲数（17位以上）*1 Pn217 指令脉冲输入倍率*1Pn218 指令脉冲倍率功能选择*1Pn300 指令输入增益Pn301 内部设定 1Pn302 内部设定 2Pn303 内部设定 3Pn304 微动（JOG）Pn305 软起动加速时间Pn306 软起动减速时间Pn307 指令滤波器时间参数Pn308 反馈滤波器时间参数Pn309 预约定额（请勿更改）*1Pn400 扭矩指令输入增益Pn401 扭矩指令滤波器时间参数Pn402 正转扭矩限制Pn403 反转扭矩限制Pn404 正转侧外部扭矩限制Pn405 反转侧外部扭矩限制Pn406 紧急停止扭矩Pn407 扭矩控制时的限制Pn408 扭矩类功能开关*Pn409 陷波滤波器1段频率Pn40A 陷波滤波器第1段Q值*Pn40B 陷波滤波器第2段频率*Pn40C 陷波滤波器第2段Q值*Pn500 定位完成宽度Pn501 零箝位电平Pn502 旋转检测电平Pn503 同速信号检测宽度Pn504 NEAR信号宽度Pn505 溢出电平Pn506 制动器指令-伺服OFF迟延时间Pn507 制动器指令输出电平Pn508 伺服OFF-RMF制动器指令等待时间Pn509 瞬间停止保持时间Pn50A 输入信号选择1Pn50B 输入信号选择2Pn50C 输入信号选择3Pn50D 输入信号选择4Pn50E 输出信号选择1Pn50F 输入信号选择2Pn510 输入信号选择3Pn511 预约参数（请勿变更）Pn512 输出信号反转设定Pn513 输入信号选择5*1Pn514Pn51A 电机负载位置间偏移等级*1Pn51B 预约参数（请勿变更）*1Pn51DPn51E 位置偏移过大警告等级*1Pn600 再生电阻容量*1Pn601 预约参数（请勿变更）Pn51APn51APn51APn51A1. 伺服电机的特征是什么？[b][/b]一般来说伺服电机和步进马达等相比，能从低速到高速保持一定的转矩输出，没有象普通步进点饥那样的振动、噪音、发热等问题的存在，没有拖控（不能控制的状态）现象，电机速度平滑。
2. 骏马系列和其他伺服电机的伺服器相比有何特征？[b][/b]传统的伺服器各种功能和伺服增益的设定必须通过参数设定才能完成。
但是本产品以设定两个旋转开关代替参数，基本上不需调整即可使用。
是一种具有与步进电机一样的方便性，但又能高性能运转的伺服电机。
3. 什么是伺服on？[b][/b]是指接通电源后，打开输入，输出信号/s-on，给伺服电机通电。
电机通电后，在没有指令的状态下，电机的转轴被固定，即使施加外力也无法运转，成为伺服锁定状态。
4. 伺服正面红led灯亮后，电机运转停止，该怎么办?此为报警信息。
报警内容和处理方法可以根据led显示灯的显示数来判别。
5. 为何伺服电机在运行中ref（绿色led）会闪烁？[b][/b] 通过ref的闪烁表示『指令脉冲输入中（电机旋转中）』。
此时即使在低速档，电机也在旋转中。
请绝对不要触摸机械和电机轴。
6. 什么时候使用指令滤波器设定旋转开关（fil）[b][/b] fil开关用于平滑输入于伺服单元的指令。
通常可放在0位，如果有振动可在0-7之间加大以达到稳定运行。
但是指令结束到电机停止的时间将会延长。
7. 电动机电缆线较长时（100m以上）要注意什么？[b][/b]变频机与电机的布线距离较长时，由于电缆线的电压降低，电机的力矩下降，因此要使用粗的电线配线，有时要调整v/f 特性。
