安川伺服参数设定说明
YASKAWA伺服参数设定说明

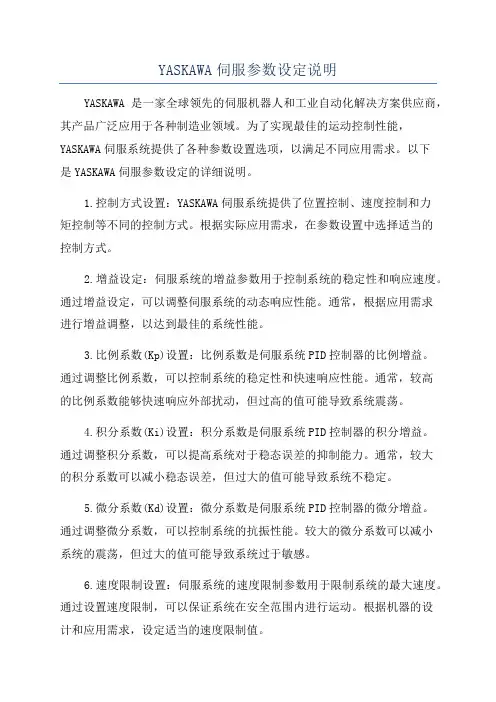

YASKAWA伺服参数设定说明YASKAWA是一家全球领先的伺服机器人和工业自动化解决方案供应商，其产品广泛应用于各种制造业领域。
为了实现最佳的运动控制性能，YASKAWA伺服系统提供了各种参数设置选项，以满足不同应用需求。
以下是YASKAWA伺服参数设定的详细说明。
1.控制方式设置：YASKAWA伺服系统提供了位置控制、速度控制和力矩控制等不同的控制方式。
根据实际应用需求，在参数设置中选择适当的控制方式。
2.增益设定：伺服系统的增益参数用于控制系统的稳定性和响应速度。
通过增益设定，可以调整伺服系统的动态响应性能。
通常，根据应用需求进行增益调整，以达到最佳的系统性能。
3.比例系数(Kp)设置：比例系数是伺服系统PID控制器的比例增益。
通过调整比例系数，可以控制系统的稳定性和快速响应性能。
通常，较高的比例系数能够快速响应外部扰动，但过高的值可能导致系统震荡。
4.积分系数(Ki)设置：积分系数是伺服系统PID控制器的积分增益。
通过调整积分系数，可以提高系统对于稳态误差的抑制能力。
通常，较大的积分系数可以减小稳态误差，但过大的值可能导致系统不稳定。
5.微分系数(Kd)设置：微分系数是伺服系统PID控制器的微分增益。
通过调整微分系数，可以控制系统的抗振性能。
较大的微分系数可以减小系统的震荡，但过大的值可能导致系统过于敏感。
6.速度限制设置：伺服系统的速度限制参数用于限制系统的最大速度。
通过设置速度限制，可以保证系统在安全范围内进行运动。
根据机器的设计和应用需求，设定适当的速度限制值。
7.力矩限制设置：伺服系统的力矩限制参数用于限制系统的最大力矩输出。
通过设置力矩限制，可以防止系统超载。
根据机器的设计和应用需求，设定适当的力矩限制值。
8.过载保护设置：YASKAWA伺服系统提供了多种过载保护选项，包括过负荷保护、过电流保护和过热保护等。
通过设置适当的过载保护参数，可以保证系统的安全运行。
9.伺服滤波器设置：伺服滤波器参数用于平滑伺服系统的输出信号。
安川伺服参数设定说明

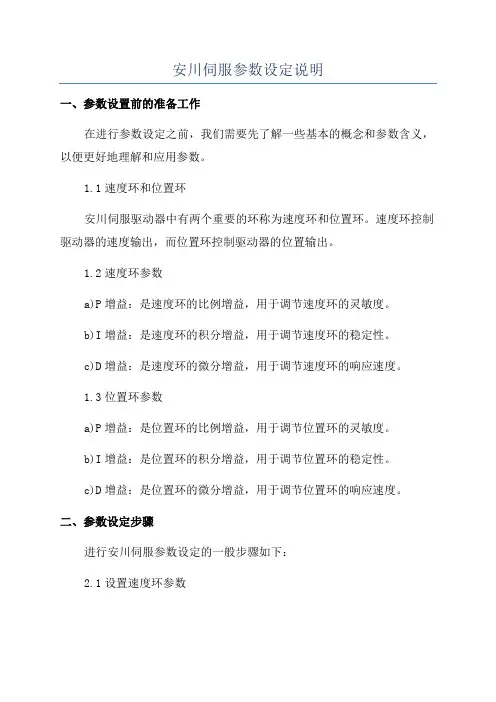

安川伺服参数设定说明一、参数设置前的准备工作在进行参数设定之前，我们需要先了解一些基本的概念和参数含义，以便更好地理解和应用参数。
1.1速度环和位置环安川伺服驱动器中有两个重要的环称为速度环和位置环。
速度环控制驱动器的速度输出，而位置环控制驱动器的位置输出。
1.2速度环参数a)P增益：是速度环的比例增益，用于调节速度环的灵敏度。
b)I增益：是速度环的积分增益，用于调节速度环的稳定性。
c)D增益：是速度环的微分增益，用于调节速度环的响应速度。
1.3位置环参数a)P增益：是位置环的比例增益，用于调节位置环的灵敏度。
b)I增益：是位置环的积分增益，用于调节位置环的稳定性。
c)D增益：是位置环的微分增益，用于调节位置环的响应速度。
二、参数设定步骤进行安川伺服参数设定的一般步骤如下：2.1设置速度环参数a)调整P增益：从一个较小的值开始逐渐增大，直到达到理想的速度响应。
b)调整I增益：从一个较小的值开始逐渐增大，直到达到理想的速度稳定性。
c)调整D增益：根据实际应用需求进行微调，以达到更好的速度控制效果。
2.2设置位置环参数a)调整P增益：从一个较小的值开始逐渐增大，直到达到理想的位置响应。
b)调整I增益：从一个较小的值开始逐渐增大，直到达到理想的位置稳定性。
c)调整D增益：根据实际应用需求进行微调，以达到更好的位置控制效果。
2.3保存参数在完成参数设定后，需要将参数进行保存，以便下次使用时可以直接加载使用。
三、注意事项在进行安川伺服参数设定时，需要注意以下几点：3.1应用类型选择根据实际应用需求选择伺服驱动器的应用类型，包括位置控制、速度控制和力矩控制等。
3.2参数范围设置根据实际系统的特点和要求，设置参数的合理范围，避免参数设定过大或过小导致的系统不稳定。
3.3参数调整顺序在进行参数调整时，一般先调整速度环参数，再调整位置环参数。
因为速度环是位置环的基础，速度环参数设定好后再进行位置环参数的调整会更加方便和稳定。
安川伺服调试参数表
L3---------------------------------不接5----------------------1
LC1-------------------R6-----------------------2
3．按DATA/ENTER，用UP增加设定值，DOWN减少设定值，选择您要的编号，显示PN***
4．按住DATA/ENTER按钮2秒，显示参数值
5．用DATA/ENTER移位UP/DOWN按钮选择需要的参数值。
6．按住DATA/ENTER按钮确认，参数存储的显示PN***
7．重复3-6步骤调节其他参数
安川伺服调试Βιβλιοθήκη 数表一．接线图（1）I/O控制线连接
驱动器插头PLC接线
7A+
8 A-CP-脉冲信号
11B+
12B-CW-方形信号
14伺服清零
（2）驱动器与外部电源单相220V接线3编码器线
L1---------------------------------R驱动器1----------- ---------4电机
4,按DSPL/SET按钮，显示闪烁。
5重新上电。
转矩滤波开关，调整为1可使PN409有效.
转矩滤波器通过调节该参数可使电机震荡减小。（参数仅供参考）
50A
8170
务必调整成8170
50B
6548
务必调整成6548
备注：如果参数调整混乱，可以按以下方式进行参数出厂设定：1,按DSPL/SET按钮显示FN***
2,用UP/DOWN按钮调整F005。
全面解析安川伺服参数设定的步骤与流程
全面解析安川伺服参数设定的步骤与流程安川伺服参数设定是工业自动化领域中非常重要的步骤，它涉及到伺服系统的性能和工作效率。
本文将从基本概念、步骤和流程以及注意事项等方面全面解析安川伺服参数设定的内容，以帮助读者更好地了解和应用该过程。
一、基本概念安川伺服参数是指用于调整伺服运动控制的各种参数设置，包括速度、加速度、减速度、位置误差补偿等。
通过对这些参数的设定，可以使得伺服系统能够更好地适应不同的工况需求。
二、步骤与流程1. 确定应用需求：在进行伺服参数设定之前，首先需要了解伺服系统的应用场景和需求。
例如，是需要高速运动还是高精度定位，需要考虑的因素包括负载大小、工作环境等。
2. 确定基本参数：根据应用需求，确定伺服系统的基本参数，包括速度、加速度和减速度等。
这些参数将决定伺服系统的运动性能，对于不同的应用场景需要进行合理的设置。
3. 进行位置校准：在设定伺服参数之前，需要先进行位置校准，以确保伺服系统的准确性。
可以通过使用编码器或者其他位置传感器来完成位置校准。
4. 设定速度参数：根据应用需求和系统特性，设定伺服系统的速度参数。
速度参数主要包括预设速度、最大速度和加速度等。
需要综合考虑负载要求和机械特性确定适合的设定值。
5. 设定位置控制参数：根据应用需求和机械系统特性，设定伺服系统的位置控制参数。
这些参数包括位置环增益、速度补偿和位置误差补偿等。
6. 设定力矩控制参数：如果应用需要力矩控制，还需要设定相应的力矩控制参数。
力矩控制参数可根据负载要求和运动特性进行合理设定。
7. 调试和优化：完成参数设定后，需要进行调试和优化，以确保系统的稳定性和运动精度。
可以通过实际运动测试和观察等方式进行调试，根据实际效果进行参数微调。
三、注意事项1. 设定伺服参数需要有一定的专业知识和经验，建议在有相关技术背景的人员的指导下进行操作。
2. 在设定参数之前，需要确保伺服系统的硬件和软件状态正常，并进行必要的检查和维护。
安川伺服驱动器使用说明书1(1)
8.参数的初始化
设置Pn000=XX1X；X代表默认
5.控制方式的设置
设置Pn000=XX1M（M=0/1，代表不同方向）；210的参数
电子齿轮B/A=Pn20E/Pn210=（分辨率/最终1圈移动量）*（电机/末机）
示例：
7.滤波设置（重要）
改为集电极开路即：
设置Pn200=n.1XXX；X代表默认

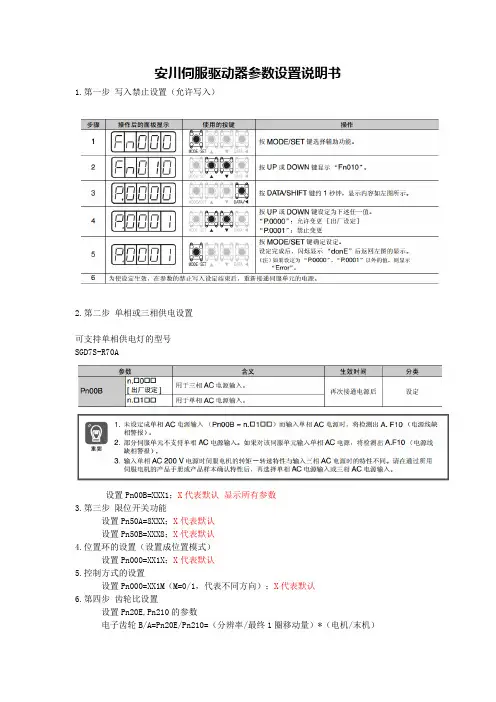

安川伺服驱动器参数设置说明书
1.第一步写入禁止设置（允许写入）
2.第二步单相或三相供电设置
可支持单相供电灯的型号SGD7S-R70A
设置Pn00B=XXX1；X代表默认显示所有参数
3.第三步限位开关功能
设置Pn50A=8XXX；X代表默认
设置Pn50B=XXX8；X代表默认
4.位置环的设置（设置成位置模式）
安川伺服电机参数基本调整
安川伺服电机参数基本调整动态参数调整步骤:步骤一.设定系统刚性(Fn 001)Kp : 位置回路比例增益(机床Kp 建议值30-90 /sec)Kv : 速度回路比例增益(机床Kv 建议值30-120 Hz)Ti : 速度回路积分增益(机床Ti 建议值10-30 ms)范例:步骤二. 自动调协(auto turning) 寻找马达与机床惯性比自动调协目的,主要是在计算马达与机床整合后有些动态参数会受到影响ex: 马达负载惯性比… ,如果不先将相关参数找出速度回路的表现会与Kv/Ti 设置的结果不一致自动调协操作步骤：1.参数Pn110设11。
(打开在线自动调谐功能)2.手动Jog床台让床台来回往复多次运行。
3.手动Jog床台时如发生共振现象，请立即压下紧急停止按钮，将驱动器参数Pn408设1(打开共振抑制功能)，然受修正Pn409(共振抑制频率)设定，1米加工中心机建议Pn409设定200。
4.将Fn007内容写入EEPROM。
(按Mode键至Fn000→按Up或Down键至Fn007→持续按Data 键1秒显示负载贯性比→持续按Set键1秒后Fn007内容显示之负载贯量比即可写入EEPROM)5.参数Pn110设12。
(关闭在线自动调谐功能)步骤三.起动并设定驱动器抑制共振功能相关参数(Pn408设1即打开共振抑制功能，Pn409可设定共振抑制频率) 马达与机床结合后,除了马达选用太小,无法达到高响应之外,有时也会发生马达扭力够,但是因为机床床台传动刚性较差,会产生共振而无法达到高响应又平顺的控制目标,此时,除了加强机床的传动刚性外,可利用控制器抑制共振功能,而得到高响应的结果 .步骤四. 将速度回路增益参数再调高就位置回路控制而言,速度回路是内回路,内回路响应越高,外回路(位置回路)表现越如预期,比较不会受到外界切削力,磨擦力的影响,所以在切削应用场合,请将速度回路增益尽量调高,以得到更好的切削质量YASKAWA伺服參數設定說明：备注: 1、带* 为驱动器必须设定的参数，马达才能正常运转！2、首先设置驱动器的电子齿轮比Pn202 / Pn203和需要马达转一圈回授的脉冲数Pn201 计算方法如下：通常新代控制器所设精度单位1um/Pules （可在系统参数17中设所需精度单位）通常新代控制器所设的倍频数是4 倍（可在系统参数81~100中所设轴卡的倍频）计算公式：电子齿轮比Pn202 / Pn203 = ﹝编码器的脉冲数× 4 ×M﹞÷( 负载转一圈移动量脉冲数×N )M和N是指马达和工作台传动侧的机械齿轮比新代系统参数61~63 = 马达转一圈回授的脉冲数Pn201 = 负载转一圈移动量脉冲数÷控制器内部所设的倍频4****** ex：******当螺杆的节距是10mm 马达选用C 型17比特采用直传连轴器那齿轮比计算如下：负载转一圈移动量脉冲数= 10mm÷1um/Pules =104 PulesM / N = 1 / 1Pn202 / Pn203 = (32768×4×1 ) ÷(104 ×1 ) = 8192 / 625Pn201 = 104 ÷ 4 = 2500 Pules2、设定上表中的驱动器参数，值为后面的设定值；Pn201、Pn202、Pn203为上面公式根据实际情况计算出来的值；Pn100、Pn101、Pn102先不修改数值，为出厂值；3、调整机台的刚性，先进行X、Y、Z 轴的来回运动，通过增大Fn001驱动器参数值，按加1数值增大；通常调节到机台出现震动或有声音后，降回原一级。
安川伺服参数设定
安川伺服参数设定一、伺服参数设定的目的和重要性伺服参数设定的目的是通过调整伺服驱动器的参数，使驱动器能够更好地与传动机构和机械装置配合，确保系统的动态响应和控制精度，提高工作效率和精度。
伺服参数设定是伺服系统调试和性能优化的关键步骤，对于确保系统的正常运行和提高生产效率具有重要意义。
二、伺服参数设定的方法和步骤伺服参数设定的方法和步骤主要包括以下几个方面：1.前期工作准备在开始伺服参数设定之前，需要清楚地了解伺服系统的工作原理和性能要求。
同时，需要对伺服驱动器和伺服电机进行正确的接线和配置，确保驱动器和电机之间的通信和控制有效。
2.系统标定系统标定是指通过对伺服系统进行一系列测试和数据采集，获取系统的动态响应特性和传动机构的静态特性。
常见的系统标定参数包括位置环、速度环、加速环等。
3.参数优化通过对系统标定数据的分析和处理，可以优化伺服系统的参数，使其能够更好地适应实际应用需求。
参数优化主要包括位置环增益、速度环增益、加速环增益等。
4.参数设定在参数优化的基础上，根据具体应用需要，对伺服驱动器进行参数设定。
参数设定主要包括电机参数（如极数、电机额定转矩、电机最大转速等）、速度环参数（如速度环增益、速度环带宽等）、位置环参数（如位置环增益、位置环带宽等）。
5.测试和调试在完成伺服参数设定之后，需要对系统进行全面的测试和调试，以确保系统的性能和稳定性。
测试和调试主要包括对系统的速度响应、位置跟踪精度、扭矩输出等方面进行检验。
三、伺服参数设定的注意事项在进行伺服参数设定的过程中，需要注意以下几个方面：1.合理选取参考值在设定伺服参数时，需要根据实际应用需求合理选择参考值，确保系统能够达到预期性能。
参考值过小或过大都可能导致系统出现不稳定现象。
2.学习型自整定功能的应用安川伺服驱动器通常具有学习型自整定功能，可以通过学习系统的特性自动调整参数。
在使用学习型自整定功能时，需要确保系统运行在典型的工作状态下，避免因为特殊状态造成参数的不准确或过于保守。
安川伺服参数操作器操作方法
通常参数设定
1MODE/SET切换选择设定方式[(=bb–状态显示)—（Cn-00—参数设定）--（Un—00--
监示方式）--（0—R99—报警显示）]
显示窗口为Cn--00
2按up或down选择目标参数例电子齿轮比分母—CN-25调大伺服进给变小相反
3按DATA键显示2步骤参数当前值
上表0235位ON(1)146789 ABCDEF位off(0)
4按up或down选要设定的位
5按MODE/SET反复设置当前位的[0off〈——〉1on]值
6再按DATA键，或down变更要设的数据值
5按DATA键，保存数据该数据将闪烁
6再按DATA键，返回用户常数号码
内存开关设置例[Cn—02的0位0以ccw方向为正转1以cw方向为正转]
1按MODE/SET切换选择设定方式[Cn—00]
2按up或down选择目标参数[Cn—02]
3按DATA键显示（2步）存储器当前各位的开关的状态（位不亮是0位亮是1）
