富士5000G11变频器说明书

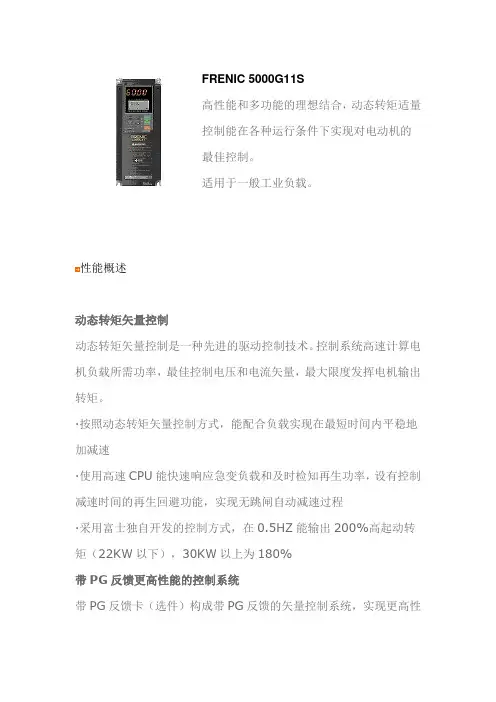

富士通用变频器FRN55G11S-4CX资料
FRENIC 5000G11S高性能和多功能的理想结合，动态转矩适量控制能在各种运行条件下实现对电动机的最佳控制。
适用于一般工业负载。
性能概述动态转矩矢量控制动态转矩矢量控制是一种先进的驱动控制技术。
控制系统高速计算电机负载所需功率，最佳控制电压和电流矢量，最大限度发挥电机输出转矩。
·按照动态转矩矢量控制方式，能配合负载实现在最短时间内平稳地加减速·使用高速CPU能快速响应急变负载和及时检知再生功率，设有控制减速时间的再生回避功能，实现无跳闸自动减速过程·采用富士独自开发的控制方式，在0.5HZ能输出200%高起动转矩（22KW以下），30KW以上为180%带PG反馈更高性能的控制系统带PG反馈卡（选件）构成带PG反馈的矢量控制系统，实现更高性能、更高精度的运行·速度控制范围：1：1200·速度控制精度：±0.02%·速度响应：40HZ电机低转速时脉动大大减小·采用动态转矩矢量控制，结合富士专有的AVR，实现低转速（1HZ）运行时的转速脉动比以前机种减小1/2以上新方式在线自整定系统·在电机运行过程中常时进行自整定，常时核对电机特性变化，实现高精度速度控制·第二台电机亦有自整定功能。
1台变频器切换运行2台电机时保证2台电机都能高精度运行优良的环境兼容性·采用低噪声控制电源系统，大大减小对周围传感器等设备的噪声干扰影响·标准装有连接抑制高次谐波电流的DC电抗器端子·连接选件EMC滤波器后能符合欧洲EMC指令节能功能的提高·标准设有风机、泵等最佳自动节能运行方式。
采用使电机损耗降至最小的新控制方式，取得更好的节能效果更方便使用的键盘面板·标准设有复写功能，能方便地将1台变频器的功能码数据复写至其他变频器·可选择三种语言（中、日、英），便于国内外配套使用·可简单地由面板或外部信号进行点动（JOG）运行操作·使用延伸电缆选件（CBIII-10R-..可简单）地实现远程操作完整的产品系列·适用不同用途，提供两种系列，一般工业用的G11S系列和风机、泵类用的P11S·G11S系列容量范围0.2-315KW,风机、泵用P11S容量7.5-400KW符合国际标准·标准系列符合适用于欧洲地区、北美地区和加拿大地区的CE、TUV （22KW以下）、UL、CUL 规格。

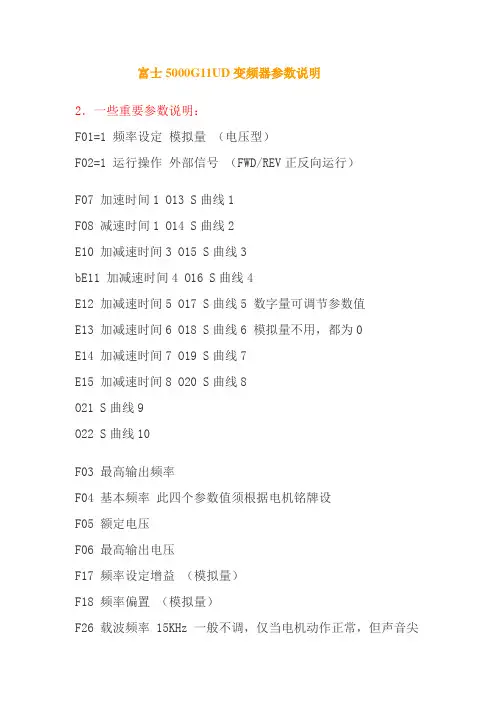

富士5000G11UD变频器参数说明
富士5000G11UD变频器参数说明2．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。
富士FRN5.5G11S-4CX说明书
低噪声高性能多功能变频器富士电机机器制御株式会社动态转矩矢量控制动态转矩矢量控制是一种先进的驱动控制技术。
控制系统高速计算电动机驱动负载所需功率，最佳控制电压和电流矢量，最大限度地发挥电动机的输出转矩。
●按照动态转矩矢量控制方式，能配合负载实现在最短时间内平稳地加减速。
●使用高速CPU 能快速响应急变负载和及时检知再生功率，设有控制减速时间的再生回避功能，实现无跳闸自动减速过程。
●采用富士独自开发的控制方式，在0.5Hz 能输出200%高起动转矩（≤22kW)。
＊ 30kW 以上时为180%。
高性能和多功能的理想结合动态转矩矢量控制能在各种运行条件下实现对电动机的最佳控制。
●使用PG 反馈卡（选件）构成带PG 反馈的矢量控制系统， 实现更高性能、更高精度的运行。
·速度控制范围: 1 : 1200·速度控制精度: ±0.02%·速度响应 : 40Hz带PG反馈更高性能的控制系统1电动机低转速时脉动大大减小●采用动态转矩矢量控制，结合富士专有的数字AVR，实现电动机低转速(1Hz)运行时的转速脉动比以前机种减小 1/2以上。
新方式在线自整定系统●在电动机运行过程中常时进行自整定，常时核对电动机特 性变化，实现高精度速度控制。
●第2电动机亦有自整定功能。
1台变频器切换运行2台电 动机时，保证2台电动机都能高精度运行。
优良的环境兼容性●采用低噪声控制电源系统，大大减小对周围传感器等设 备的噪声干扰影响。
●标准装有连接抑制高次谐波电流的DC 电抗器端子。
●连接选件EMC 滤波器后，能符合欧洲EMC 指令。
节能功能的提高●标准设有风机、泵等最佳自动节能运行模式。
采用使电动 机损耗降至最小的新控制方式，取得更好的节能效果。
●标准设有复写功能，能容易地将1台变频器的功能码数 据复写至其他变频器。
●显示器标准可选择3种语言（中文、英文和日文），便於 国内外配套使用。
●可简单地由键盘面板或外部接点信号进行点动（JOG)运 行操作。
变频器 FRENIC 5000G11
性能概述动态转矩矢量控制动态转矩矢量控制是一种先进的驱动控制技术。
控制系统高速计算电机负载所需功率，最佳控制电压和电流矢量，最大限度发挥电机输出转矩。
·按照动态转矩矢量控制方式，能配合负载实现在最短时间内平稳地加减速·使用高速CPU能快速响应急变负载和及时检知再生功率，设有控制减速时间的再生回避功能，实现无跳闸自动减速过程·采用富士独自开发的控制方式，在0.5HZ能输出200%高起动转矩（22KW以下），30KW以上为180%带PG反馈更高性能的控制系统带PG反馈卡（选件）构成带PG反馈的矢量控制系统，实现更高性能、更高精度的运行·速度控制范围：1：1200·速度控制精度：±0.02%·速度响应：40HZ电机低转速时脉动大大减小·采用动态转矩矢量控制，结合富士专有的AVR，实现低转速（1HZ）运行时的转速脉动比以前机种减小1/2以上新方式在线自整定系统·在电机运行过程中常时进行自整定，常时核对电机特性变化，实现高精度速度控制·第二台电机亦有自整定功能。
1台变频器切换运行2台电机时保证2台电机都能高精度运行优良的环境兼容性·采用低噪声控制电源系统，大大减小对周围传感器等设备的噪声干扰影响·标准装有连接抑制高次谐波电流的DC电抗器端子·连接选件EMC滤波器后能符合欧洲EMC指令节能功能的提高·标准设有风机、泵等最佳自动节能运行方式。
采用使电机损耗降至最小的新控制方式，取得更好的节能效果更方便使用的键盘面板·标准设有复写功能，能方便地将1台变频器的功能码数据复写至其他变频器·可选择三种语言（中、日、英），便于国内外配套使用·可简单地由面板或外部信号进行点动（JOG）运行操作·使用延伸电缆选件（CBIII-10R-..可简单）地实现远程操作完整的产品系列·适用不同用途，提供两种系列，一般工业用的G11S系列和风机、泵类用的P11S·G11S系列容量范围0.2-315KW,风机、泵用P11S容量7.5-400KW符合国际标准·标准系列符合适用于欧洲地区、北美地区和加拿大地区的CE、TUV（22KW以下）、UL、CUL 规格。

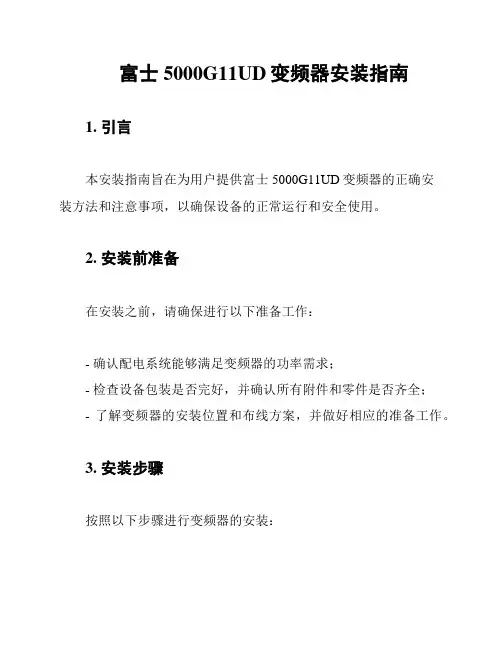

富士5000G11UD变频器安装指南
富士5000G11UD变频器安装指南1. 引言本安装指南旨在为用户提供富士5000G11UD变频器的正确安装方法和注意事项，以确保设备的正常运行和安全使用。
2. 安装前准备在安装之前，请确保进行以下准备工作：- 确认配电系统能够满足变频器的功率需求；- 检查设备包装是否完好，并确认所有附件和零件是否齐全；- 了解变频器的安装位置和布线方案，并做好相应的准备工作。
3. 安装步骤按照以下步骤进行变频器的安装：1. 断电：在进行任何安装工作之前，务必切断电源，并采取必要的安全措施，如使用绝缘手套和护目镜。
2. 固定安装：将变频器固定在合适的位置上，并使用适当的螺栓进行固定，确保变频器稳固不会晃动。
3. 连接电源：根据设备规格书上的电源连接图，正确连接变频器的电源线，并确保端子连接牢固可靠。
4. 连接电机：按照设备规格书上的接线图，将电机正确连接到变频器的输出端子上。
5. 连接控制信号：根据需要，将控制信号线正确连接到变频器的输入端子上。
6. 确认接线：检查电源线和控制信号线的接线是否正确，没有短路或接触不良的情况。
7. 连接外部设备：根据需要，将外部设备（如传感器、开关等）正确连接到变频器的输入或输出端子上。
8. 验证连接：检查所有连接是否牢固可靠，并确保没有接线错误或松动的情况。
9. 检查接地：确保变频器的接地线连接正确，并符合相关安全标准要求。
10. 安装附件：根据需要，安装和连接变频器的附件，如遮盖板、散热器、通讯模块等。
4. 调试和测试完成变频器的安装后，进行以下调试和测试工作：1. 通电测试：恢复电源供应后，观察变频器是否正常开机，确认指示灯是否亮起，并确保没有异常声音或异味。
2. 参数设置：根据设备的使用要求，正确设置变频器的参数，如起始频率、最大频率等。
3. 运行测试：通过调整控制信号，观察设备的运行情况，确认变频器能够正常调整驱动电机的转速。
4. 故障检测：检查变频器是否能够及时检测和报告故障，并采取相应的保护措施。
富士5000G11UD变频器参数说明
富士5000G11UD变频器参数说明2．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。
富菱达电梯富士5000G11调试参数表
0.1
O27
速度一致
20
O28
输出信号OFF延迟
0.1
O29
控制开关
0
O30
数字转矩偏置0
-20%
O31
数字转矩偏置1
-60%
O32
数字转矩偏置2
40%
O33
数字转矩偏置3
0
O34
数字转矩偏置4
0
O35
驱动模拟量转矩偏置增益
100
O36
制动模拟量转矩偏置增益
100
O37
转矩偏置指令滤波器时间常数
Y4端子功能选择
35
E24
Y5A,Y5C端子功能选择
36
E25
Y5RY动作模式
1
E30
速度一致检测值
0.2
E31
速度一致动作值
60
E32
速度一致滞后时间
1
E33
过载预报动作选择
1
E34
过载预报动作值
12
E35
过载预报动作时间
0.1
E36
速度一致2动作值
50
E37
过载预报2动作值
36
E40
显示系数A
100
26
36
33
41.5
P04
自整定
0
0
0
0
0
0
0
0
P05
在线自整定
1
1
1
1
1
1
1
1
P06
空载电流
9.3
9.03
12.7
15.6
14.2
8.63
P07
富士5000G11变频器说明书
富士5000G11变频器说明书关键信息：产品名称：富士 5000G11 变频器适用范围：＿___________________________功能特点：＿___________________________技术规格：＿___________________________安全注意事项：＿___________________________操作指南：＿___________________________维护与保养：＿___________________________11 产品概述111 富士 5000G11 变频器是一款高性能的电力控制设备，旨在为各种工业应用提供精确、可靠的变频调速解决方案。
112 本变频器采用先进的技术和优质的材料制造，具有高效能、稳定性强、易于操作和维护等优点。
12 适用范围121 本变频器适用于风机、水泵、输送机、搅拌机等各类交流电动机的调速控制。
122 广泛应用于机械制造、化工、纺织、电力、冶金等众多工业领域。
13 功能特点131 精准的调速控制，能够实现电机转速的平滑调节，满足不同工艺要求。
132 具备多种保护功能，如过流保护、过压保护、过载保护、短路保护等，确保设备和电机的安全运行。
133 具有良好的节能效果，通过合理调整电机转速，降低能耗，提高系统效率。
134 提供多种运行模式，如手动模式、自动模式、远程控制模式等，方便用户根据实际需求进行选择。
135 具备强大的通讯功能，可与上位机或其他控制系统进行数据交换和协同工作。
14 技术规格141 输入电源规格：包括电压范围、频率范围等。
142 输出频率范围：详细说明变频器可输出的频率范围。
143 控制方式：列举支持的控制方式，如 V/F 控制、矢量控制等。
144 过载能力：明确变频器在不同负载情况下的过载能力。
145 防护等级：标明产品的防护等级，以适应不同的工作环境。
15 安全注意事项151 在安装、操作和维护变频器之前，请务必仔细阅读本说明书，并严格遵守相关安全规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FUSIELECTRIC 富士电机说明手册5000G11S/P11S低噪声,高性能,多功能变频器标准内装RS485富士电机株式会社 INR-HF51190-C技成培训网 www .j c p e i x u n .c o m1．概要1-1．特点。
z最大组成为1台主机能连接31台变频器。
（对应多点）z FRENIC 5000的11系列采用共同的通信协议，同样主机的程序能对11系列所有机种进行运行停止控制。
（参数可能随各机种有所不同）z采用固定长度的传送帧，使主机侧的程序容易开发。
z对应答速度有要求的运行命令和频率设定等使用选用传送帧，能缩短通信时间。
1-2．菜单功能内容备注运行，停止z正转命令（FWD），反转命令（REV）z接点输入命令（X1—X9）z复位命令（RST）对应通信专用功能（S代码）频率值设定有两种设定方式可选择z±20000/最高频率z频率值（分辨率0.01HZ）…没有极性对应通信专用功能（S代码）运行监视z频率值命令z实际值（频率值，转矩，转矩电流，电动机功率，电流，电压）z运行状态，通用输出端子状态对应通信专用功能（M代码）维护监视z运行累计时间，直流中间电压z寿命（主电路电容器，印刷电路板电容器，冷却风扇）z机种代码，容量代码，ROM版本对应通信专用功能（M代码）报警监视z报警历史（最近发生的和以前三次）记录z最近报警发生的信息监视z运行信息（功率，设定频率值，转矩，转矩电流，电动机功率，电流，电压）z运行状态，通用输出端子状态z维护（运行累计时间，直流中间电压，变频器内部温度，散热板温度）对应通信专用功能（M代码）功能z所有功能数据的检查和变更（但是，有关RS485通信的功能数据不能变更）对应标准功能2．传送规范项目 规范物理电平 EIA RS485（和RS232C 主机连接时，应使用通信电平变换器）传送距离 最大500米推荐电缆 24AWG 屏蔽双绞线连接台数 主机一台，变频器31台（站号：01~31，广播：99）传送速度 19200，9600，4800，2400，1200 [BPS]同步方式 起始—停止同步 传送方式 半双工传送协议 查询/选择，广播字符代码ASCII 7位字符长 8位， 7位可选 停止位长 1位， 2位可选帧长 一般传送16字节固定，高速传送8或者12字节 奇偶校验 偶数，奇数或不用错误检查方式 校验和（BCC ），超限错误，帧错误3．连接3-1 控制端子（仅能信用） 端子符号端子名称功能说明DXA RS485通信数据（+） DXB RS485通信数据（-） RS485通信的输入，输出端子，按照多点连接方式，最多可连接31台变频器。
SD通信电缆屏蔽层连接用连接电缆的屏蔽层，电气上浮置。
3-2 有关RS485RS485接口用于多站双向通信。
接口的输入，输出端子有两线和四线两种。
任何主机都能配用。
（作为两线式使用）。
种类说明端子例2线式输入，输出（驱动，接收）在内部连接TRD+…………………差动输入端子TRD-…………………差动输出端子(公共侧) FG …………………框架接地端子 4线式输入，输出（驱动，接收）在外部分开连接IN+,IN-…………………差动输入端子OUT+,OUT-…………………差动输出端子 SD …………………信号接地端子技成培训网 www .j c p e i x u n .c o m4 传送方法对于应答电文的形态,采用查询/选择方式。
变频器常处于等待主机来选择（要求写入）或查询（要求读入）状态。
变频器在待机状态时，符合编号的站接受到主机的要求帧，判断为正常收信后，对要求进行处理，返回肯定应答帧（如为查询，则数据和应答一起返回）。
如判断为不正常收信，则返回否定应答帧。
另外如为广播方式（选择所有站）则不返回应答。
说明） 广播（选择所有站）站号（站地址）设定为99的帧用广播，即要求所有连接的变频器进行处理。
使用广播方式能对所有变频器同时输入运行命令和频率命令。
（标准帧中仅S01~S06[W ，E]和选用帧中仅[a~f, m]等写入命令有效）4-1．传送帧传送帧有两种：能利用所有通信功能的标准帧和仅限于输入变频器命令和监视的高速通信的选用帧。
标准帧和选用帧一样，构成帧的所有字符（包括BCC ）都用ASCII 代码表示。
标准帧和选用帧的传送长度如下表所示：帧种类帧长要求 16字节 选择应答 16字节要求 16字节 标准帧查询应答 16字节要求 12字节 选择 应答 8字节 要求8字节选用帧查询应答 12字节4-1-1 标准帧要求帧 [主机→变频器]值 字节字段ASCII 码 16进制说明0 SOH SOH01H电文开始1 ‘0’~‘3’, ‘9’ 30H ~33H 39H 变频器站地址(10进制数:10位)2 站号‘0’~‘9’ 30H ~39H 变频器站地址(10进制数:个位) 3 ENQENQ 05 H 传送要求 4命令‘R’ ‘W’ ‘A’ ‘E’ 52 H 57 H 41 H 45H 要求命令查询(读出) 选择(写入)高速应答选择(写入)*1 报警复位5 种类 ‘F’ ‘E’ ‘C’ ‘P’ ‘H’ ‘A’ ‘O’ ‘S’ ‘M’46 H 45 H 43H 50 H 48H 41H 6F H 53 H 4D H功能种类基本功能 端子功能 控制功能 电动机1 高级功能 电动机2 选件 设定数据 监视数据6 ‘0’~‘4 30H ~34 H 功能号码(10进制数:10位) 7功能号码 ‘0’~‘9’ 30H ~39H 功能号码(10进制数:个位) 8 SP’ ’20 H未使用(固定空位)9 ‘0’~‘4’ 30H ~3F H 数据位1(16进制数:1000位) 10 ‘0’~‘F’ 30H ~3F H 数据位2(16进制数:100位) 11 ‘0’~‘F’ 30H ~3F H 数据位3(16进制数:10位) 12数据 ‘0’~‘F’ 30H ~3F H 数据位4(16进制数:个位) 13 ETX ETX03 H电文结束14 ‘0’~‘F’ 30H ~3F H 校验和1(16进制数:10位) 15 BCC‘0’~‘F’ 30H ~3F H校验和2(16进制数:个位)功能的写入要一定时间(数秒)(参阅4-3主机侧通信顺序的超时表),在这写入过程中要同时进行监视读出可使用这种命令A,通常用写入命令W 时,变频器在写入结束之前不返回应答,而用高速应答命令A 时,在接受写入过程中的BUSY 标志(M14的第15位)。
正在写入中作新的确良写入，将为NAK 应答（写入中错误）。
技网 www .j c p c o mACK 应答帧 [变频器→主机]值字节字段ASCII 码 16进制 说明0 SOH SOH01H电文开始1 ‘0’~‘3’, ‘9’ 30H ~33H 39H 变频器站地址(10进制数:10位) 2站号‘0’~‘9’ 30H ~39H 变频器站地址(10进制数:个位) 3 ACK ACK 06H 传送应答 肯定应答：收信和要求的逻辑均无错误4命令‘R’ ‘W’ ‘A’ ‘E’ 52 H 57 H 41 H 45H 要求命令查询(读出) 选择(写入)高速应答选择(写入)*1 报警复位5 种类‘F’ ‘E’ ‘C’ ‘P’ ‘H’ ‘A’ ‘O’ ‘S’ ‘M’46 H 45 H 43H 50 H 48H 41H 6F H 53 H 4D H功能种类基本功能 端子功能 控制功能 电动机1 高级功能 电动机2 选件 设定数据 监视数据6 ‘0’~‘4 30H ~34 H 功能号码(10进制数:10位)7 功能号码 ‘0’~‘9’ 30H ~39H 功能号码(10进制数:个位)8特殊’ ’ ’ -’20 H 20 H特殊附加数据(M09,M35数据的极性) 正数据,通常数据(M09,M35以外) 负数据9 ‘0’~‘F’ 30H ~3F H 数据位1(16进制数:1000位) 10 ‘0’~‘F’ 30H ~3F H 数据位2(16进制数:100位) 11 ‘0’~‘F’ 30H ~3F H 数据位3(16进制数:10位) 12数据 ‘0’~‘F’ 30H ~3F H 数据位4(16进制数:个位) 13 ETX ETX03 H电文结束14 ‘0’~‘F’ 30H ~3F H 校验和1(16进制数:10位) 15 BCC‘0’~‘F’ 30H ~3F H校验和2(16进制数:个位)NAK 应答帧 [变频器→主机]值 字节字段ASCII 码 16进制说明0 SOH SOH01H电文开始1 ‘0’~‘3’, ‘9’ 30H ~33H 39H 变频器站地址(10进制数:10位) 2站号‘0’~‘9’ 30H ~39H变频器站地址(10进制数:个位) 3 NAK NAK05 H15 H 传送应答否定应答:要求的逻辑错误 4命令*1‘R’ ‘W’ ‘A’ ‘E’ 52 H 57 H 41 H 45H 要求命令的回答查询(读出) 选择(写入)高速应答选择(写入)*1 报警复位5种类*1‘F’ ‘E’ ‘C’ ‘P’ ‘H’ ‘A’ ‘O’ ‘S’ ‘M’46 H 45 H 43H 50 H 48H 41H 6F H 53 H 4D H功能种类基本功能 端子功能 控制功能 电动机1 高级功能 电动机2 选件 设定数据 监视数据6 ‘0’~‘4 30H ~34 H 功能号码(10进制数:10位) 7功能号码*1 ‘0’~‘9’ 30H ~39H 功能号码(10进制数:个位) 8 SP’ ’20 H未使用(固定空位) 9 ’ ’ 20 H 未使用(固定空位) 10 ’ ’ 20 H 未使用(固定空位)11 ‘4’, ‘5’ 34 H ~35H 通信出错代码1(16进制数:10位)12数据 ‘0’~‘F’ 30 H ~3F H 通信出错代码2(16进制数:个位) 13 ETX ETX03 H电文结束14 ‘0’~‘F’ 30H ~3F H 校验和1(16进制数:10位) 15BCC‘0’~‘F’ 30H ~3F H校验和2(16进制数:个位)*1)传送格式出错,传送命令出错时,设定空位(‘ ’=20H)技成www .j c p e i m4-1-2 选用帧选择要求帧 [主机→变频器]值字节字段ASCII 码 16进制 说明0 SOH SOH01H电文开始1 ‘0’~‘3’, ‘9’ 30H ~33H 39H 变频器站地址(10进制数:10位) 2站号‘0’~‘9’ 30H ~39H 变频器站地址(10进制数:个位) 3 ENQ ENQ 05H 传送要求 4命令‘a’ ‘e’ ‘f’ ‘m’61 H 65 H 66 H 6D H要求命令频率设定(P.U.) 频率设定 进行操作命令 报警复位5 ‘0’~‘F ’ 30H ~3F H 数据位1(16进制数:1000位)6 ‘0’~‘F ’ 30H ~3F H 数据位2(16进制数:100位)7 ‘0’~‘F ’ 30H ~3F H 数据位3(16进制数:10位) 8数据 ‘0’~‘F ’ 30H ~3F H 数据位4(16进制数:个位) 9 ETX ETX03H电文结束10 ‘0’~‘F’ 30H ~3F H 校验和1(16进制数:10位) 11 BCC‘0’~‘F’ 30H ~3F H校验和2(16进制数:个位)选择应答帧 [变频器→主机]值 字节字段ASCII 码 16进制说明0 SOH SOH01H电文开始1 ‘0’~‘3’, ‘9’ 30H ~33H 39H 变频器站地址(10进制数:10位) 2站号‘0’~‘9’ 30H ~39H变频器站地址(10进制数:个位) 3 ACK/NAKACK NAK06H 15H 传送应答肯定应答：收信和要求的逻辑均错误 否定应答：要求的逻辑有错误4 命令 ‘a’ ‘e’ ‘f’ ‘m’ 61 H 65 H 66 H 6D H 要求命令频率设定(P.U.) 频率设定 进行操作命令 报警复位5 ETX ETX03H电文结束6 ‘0’~‘F’ 30H ~3F H 校验和1(16进制数:10位) 7BCC‘0’~‘F’ 30H ~3F H校验和2(16进制数:个位)查询要求帧 [变频器→主机]值字节字段ASCII 码 16进制 说明0 SOH SOH01H电文开始1 ‘0’~‘3’, ‘9’ 30H ~33H 39H 变频器站地址(10进制数:10位) 2站号‘0’~‘9’ 30H ~39H 变频器站地址(10进制数:个位) 3 ENQ ENQ 05H 传送要求 4命令‘a’ ‘e’ ‘f’ ‘m’ 61 H 65 H 66 H 6D H 要求命令频率设定(P.U.) 频率设定 进行操作命令 报警复位5 ETX ETX03H电文结束6 ‘0’~‘F’ 30H ~3F H 校验和1(16进制数:10位) 7BCC‘0’~‘F’ 30H ~3F H校验和2(16进制数:个位)技成www .j c p e i x m查询应答帧 [变频器→主机]值字节字段ASCII 码 16进制 说明0 SOH SOH01H电文开始1 ‘0’~‘3’, ‘9’ 30H ~33H 39H 变频器站地址(10进制数:10位) 2站号‘0’~‘9’ 30H ~39H 变频器站地址(10进制数:个位) 3 ACK/NAKACK NAK 06H 15H 传送应答肯定应答：收信和要求的逻辑均错误 否定应答：要求的逻辑有错误4 命令 ‘g’ ‘h’ ‘i’ ‘j’ ‘k’67 H 68 H 69 H 6A H 6B H要求命令输出频率 (P.U.) 转矩 转矩电流 输出频率 运行状态监视5 ‘0’~‘F ’ 30H ~3F H 数据位1(16进制数:1000位)6 ‘0’~‘F ’ 30H ~3F H 数据位2(16进制数:100位)7 ‘0’~‘F ’ 30H ~3F H 数据位3(16进制数:10位) 8数据 ‘0’~‘F ’ 30H ~3F H 数据位4(16进制数:个位) 9 ETX ETX03H电文结束10 ‘0’~‘F’ 30H ~3F H 校验和1(16进制数:10位) 11BCC‘0’~‘F’ 30H ~3F H校验和2(16进制数:个位)4-1-3 否定应答帧不同种类命令的应答帧的长度不同，如能正常判断命令种类字符，则基本是按照命令种类规定的长给了应答。
