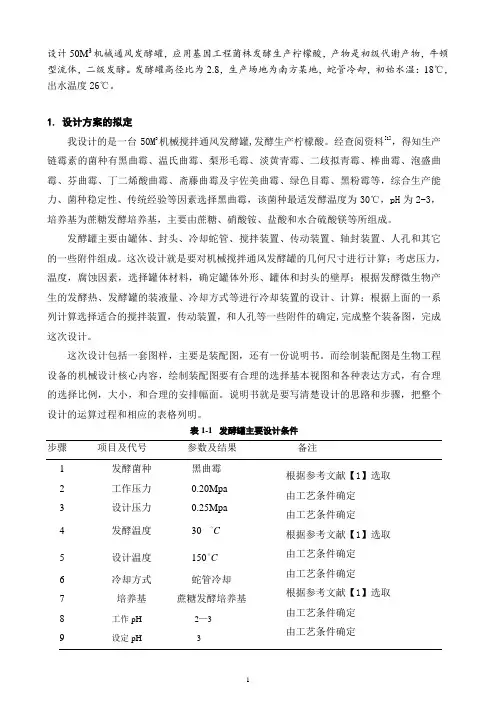

50M3机械搅拌通风发酵罐的设计说明书
设计50M3机械通风发酵罐，应用基因工程菌株发酵生产柠檬酸，产物是初级代谢产物，牛顿型流体，二级发酵。
发酵罐高径比为2.8，生产场地为南方某地，蛇管冷却，初始水温：18℃，出水温度26℃。
1.设计方案的拟定我设计的是一台50M3机械搅拌通风发酵罐,发酵生产柠檬酸。
经查阅资料[1]，得知生产链霉素的菌种有黑曲霉、温氏曲霉、梨形毛霉、淡黄青霉、二歧拟青霉、棒曲霉、泡盛曲霉、芬曲霉、丁二烯酸曲霉、斋藤曲霉及宇佐美曲霉、绿色目霉、黑粉霉等，综合生产能力、菌种稳定性、传统经验等因素选择黑曲霉，该菌种最适发酵温度为30℃，pH为2-3，培养基为蔗糖发酵培养基，主要由蔗糖、硝酸铵、盐酸和水合硫酸镁等所组成。
发酵罐主要由罐体、封头、冷却蛇管、搅拌装置、传动装置、轴封装置、人孔和其它的一些附件组成。
这次设计就是要对机械搅拌通风发酵罐的几何尺寸进行计算；考虑压力，温度，腐蚀因素，选择罐体材料，确定罐体外形、罐体和封头的壁厚；根据发酵微生物产生的发酵热、发酵罐的装液量、冷却方式等进行冷却装置的设计、计算；根据上面的一系列计算选择适合的搅拌装置，传动装置，和人孔等一些附件的确定,完成整个装备图，完成这次设计。
这次设计包括一套图样，主要是装配图，还有一份说明书。
而绘制装配图是生物工程设备的机械设计核心内容，绘制装配图要有合理的选择基本视图和各种表达方式，有合理的选择比例，大小，和合理的安排幅面。
说明书就是要写清楚设计的思路和步骤，把整个设计的运算过程和相应的表格列明。
表1-1 发酵罐主要设计条件步骤项目及代号参数及结果备注1发酵菌种黑曲霉2工作压力0.20Mpa3设计压力0.25Mpa4发酵温度30C5设计温度150C6冷却方式蛇管冷却7培养基蔗糖发酵培养基8工作pH 2—39设定pH 3 根据参考文献【1】选取由工艺条件确定由工艺条件确定根据参考文献【1】选取由工艺条件确定由工艺条件确定根据参考文献【1】选取由工艺条件确定由工艺条件确定2 罐体几何尺寸的确定2.1夹套反应釜的总体结构夹套反应釜主要由搅拌容器，搅拌装置，传动装置，轴封装置，支座，人孔，工艺接管和一些附件组成。
20立方米机械搅拌通风发酵罐设计
20立方米机械搅拌通风发酵罐设计设计20立方米机械搅拌通风发酵罐摘要：本文通过设计一个20立方米机械搅拌通风发酵罐，旨在提高发酵效率和产品质量。
设计主要包括罐体结构、机械搅拌装置、通风系统和温度控制等方面。
通过合理的设计和参数选取，可以实现发酵过程中的气体交换和温度控制，提高发酵罐的工作效率和产品质量。
关键词：机械搅拌、通风发酵、温度控制、罐体结构1.引言发酵技术在食品、化工、农业等领域有着广泛的应用和前景。
机械搅拌通风发酵罐作为一种常用的发酵设备，具有体积大、发酵效率高的特点。
本文旨在设计一个20立方米的机械搅拌通风发酵罐，以提高发酵效率和产品质量。
2.设计要求（1）罐体容积：20立方米；（2）机械搅拌工作效果好，能够均匀搅拌发酵物料；（3）通风系统能够满足发酵过程中气体交换的需要；（4）温度控制系统能够保持适宜的发酵温度。
3.罐体结构设计（1）罐体选材：选择耐腐蚀、食品级的不锈钢材料，以保证产品的卫生和安全。
（2）罐体结构：设计圆筒形罐体，通过计算得出合适的直径和高度，以满足20立方米的容积要求。
（3）支撑结构：罐体底部设计合适的支撑结构，确保整个罐体的稳定性和安全性。
4.机械搅拌装置设计（1）搅拌器选型：选择适用于发酵物料的机械搅拌器，要求能够均匀搅拌发酵物料，避免结块现象的发生。
（2）搅拌器位置：将搅拌器设置在罐体底部靠近中心位置，以实现更好的搅拌效果。
5.通风系统设计（1）气体进出口：设计合适的气体进出口，确保充分的气体交换和通风效果。
（2）通风装置：选取适当的风机和过滤装置，以保证通风系统的正常运行和清洁。
6.温度控制系统设计（1）温度传感器：在发酵罐中设置温度传感器，实时监测发酵过程中的温度变化。
（2）加热和降温装置：根据温度监测结果，通过加热和降温装置调节罐内温度，以保持适宜的发酵温度。
7.结论通过以上的设计和参数选取，可以实现20立方米机械搅拌通风发酵罐的设计。
该设计能够满足发酵过程中的气体交换和温度控制需求，提高发酵效率和产品质量。
5立方米机械搅拌通气发酵罐设计
5立方米机械搅拌通气发酵罐设计1. 简介本文档旨在介绍一种设计方案，用于制造带有机械搅拌和通气功能的5立方米发酵罐。
该发酵罐可用于生物工程、食品工业等领域的发酵过程。
我们将详细讨论发酵罐的结构、材料、机械搅拌装置、通气装置以及相关注意事项。
2. 发酵罐结构5立方米机械搅拌通气发酵罐的基本结构如下：•罐体：采用不锈钢材料制作，具有良好的耐腐蚀性和密封性。
罐体内部应进行表面处理，以确保发酵过程中不会发生不必要的化学反应。
•支撑结构：发酵罐需要具备良好的稳定性。
可以使用三脚架或更复杂的支撑结构来支撑罐体。
•排液装置：设计双层底部结构，以方便排除底部产生的液态废物。
•观察窗：设计透明的观察窗，以便操作人员观察发酵过程。
•杂质控制：设置进出口阀门和过滤器，以控制发酵罐中的杂质。
•控制系统：配备适当的控制系统，以实现对搅拌、通气过程的自动控制。
3. 机械搅拌装置机械搅拌装置对于发酵过程中的溶液混合至关重要。
以下为机械搅拌装置的设计要点：•搅拌器种类：推荐使用桨叶式搅拌器。
该种类型的搅拌器能够提供均匀的液体搅拌效果，避免局部过高的温度或浓度。
•运行速度：搅拌器的运行速度应根据具体的发酵工艺来确定。
通过调节搅拌器的转速，可以控制溶液的混合程度。
•安装位置：搅拌器应安装在发酵罐的底部，并与罐体平行，以确保搅拌的效果。
•搅拌器材质：搅拌器的材质应选择耐腐蚀、耐高温的材料，如不锈钢。
4. 通气装置通气装置对于发酵过程中的氧气供应和二氧化碳排放至关重要。
以下为通气装置的设计要点：•通气方式：采用气体进出口来实现通气的目的。
气体进口可以通过气体控制阀来调节进气量。
•进气过滤：通气装置应设置过滤器，以防止进入发酵罐的空气中含有杂质。
•二氧化碳排放：设计专门的排气管道，以排放掉发酵过程中产生的二氧化碳。
•氧气供应：注入适量的氧气至发酵罐中，以满足发酵过程中微生物的需求。
5. 注意事项在设计和使用5立方米机械搅拌通气发酵罐时，需要注意以下事项：•温度控制：通过适当的冷却装置和加热装置，及时控制发酵罐内的温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计报告
题目：
学院
专业
班级
姓名
学号
指导老师
年月日
目录
第一章前言
青霉素是一类抗生素的总称。
自从被发现以来，就被人们广泛应用于医疗行业。
是用应得最多的一类抗生素，从此很多医学难题迎刃而解。
也使人们致力于青霉素及其相关技术的研究。
青霉素是一种高效、低毒、临床应用广泛的重要抗生素。
它的研制成功大大增强了人类抵抗细菌性感染的能力，带动了抗生素家族的诞生。
它的出现开创了用抗生素治疗疾病的新纪元。
通过数十年的完善，青霉素针剂和口服青霉素已能分别治疗肺炎、肺结核、脑膜炎、心膜炎、白喉、炭疽等病。
继青霉素之后，链霉素、氯霉素、土霉素、四环素等抗生素不断产生，增强了人类治疗传染性疾病的能力。
青霉素发酵是通气发酵[2]，该生产工艺和设备具有很强的典型性，本设计对味青霉素发酵罐的选型及计算作简要介绍，以期有助于了解通气发酵工艺和主要设备的有关知识。
第二章绪论
2．1 青霉素的概述.
青霉素(Benzylpenicillin / Penicillin)又被称为青霉素G、peillin G、盘尼西林、配尼西林、青霉素钠、苄青霉素钠、青霉素钾、苄青霉素钾。
青霉素是抗菌素的一种，是指从青霉菌培养液中提制的分子中含有青霉烷、能破坏细菌的细胞壁并在细菌细胞的繁殖期起杀菌作用的一类抗生素，是第一种能够治疗人类疾病的抗生素。
青霉素类抗生素是β-酰胺类中一大类抗生素的总称。
2.2 青霉素的应用
青霉素类抗生素的毒性很小，由于β-酰胺类作用于细菌的细胞壁，而人类只有细胞膜无细胞壁，故对人类的毒性较小，除能引起严重的过敏反应外，在一般用量下，其毒性不甚明显，是化疗指数最大的抗生素。
临床应用：主要控制敏感金黄色葡糖球菌、链球菌、肺炎双球菌、淋球菌、脑膜炎双球菌、螺旋体等引起感染，对大多数革兰氏阳性菌（如金黄色葡萄球菌）和某些革兰氏阴性细菌及螺旋体有抗菌作用。
青霉素针剂和口服青霉素能分别治疗肺炎、肺结核、脑膜炎、心膜炎、白喉、炭疽等病。
工业应用：可用于生产柠檬酸、延胡索酸、葡萄糖酸等有机酸和酶制剂。
2.3 青霉素的发酵工艺流程
（1）丝状菌三级发酵工艺流程
冷冻管（25°C，孢子培养，7天）——斜面母瓶（25°C，孢子培养，7天）——大米孢子（26°C，种子培养56h,1:1.5vvm）——一级种子培养液（27°C，种子培养，24h,1:1.5vvm）——二级种子培养液（27~26°C,发酵,7天,1:0.95vvm）——发酵液
（2）球状菌二级发酵工艺流程
冷冻管（25°C，孢子培养，6~8天）——亲米（25°C，孢子培养，8~10天）——生产米（28°C，孢子培养，56~60h,1:1.5vvm）——种子培养液（26~25-24°C，发酵，7天，1：0.8vvm）——发酵液
第三章设计方案的分析、拟定
青霉素发酵是好氧发酵，而我设计的是一台高径比为2.5,50m3通风机械搅拌发酵罐。
经查阅资料[1]可知生产青霉素的菌种主要是产黄青霉菌，该菌种的最适发酵温度在20～27℃,最适pH6.5～6.9，培养基的主要成分包括碳源、氮源、无机盐（包括微量元素）和前体等。
这次设计包括一套图样，主要是装配图，还有一份说明书。
而绘制装配图是生物工程设备的机械设计核心容，绘制装配图要有合理的选择基本視图，和各种表达方式，有合理的选择比例，大小，和合理的安排幅面。
说明书就是要写清楚设计的思路和步骤。
表3-1 发酵罐主要设计条件
项目及代号参数及结果备注
发酵菌种产黄青霉菌根据参考文献[1]选取
工作压力0.3MPa 由工艺条件确定
设计压力0.4MPa 由工艺条件确定发酵温度（工作温度）20～30℃根据参考文献[1]选取设计温度150℃由工艺条件确定
冷却方式蛇管冷却由工艺条件确定
培养基根据参考文献[1]选取
发酵液密度由工艺条件确定
发酵液黏度由工艺条件确定
第四章机械通风发酵罐的设计
4.1机械搅拌发酵罐的总体结构
发酵罐主要由罐体、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管和一些附件组成。
罐体主要由封头和筒体组成，多为中、低压压力容器；搅拌装置有搅拌器和搅拌轴组成；传动装置是为为带动搅拌装置设置的，主要由电机、减速器、联轴器和传动轴组成；轴封装置为动密封，一般采用机械密封或填料密封；它们与支座、人孔、工艺接管等一些附件，构成了完整的通风机械搅拌发酵罐。
4.2 几何尺寸的确定
根据工艺参数和高径比确定各部几何尺寸；高径比H/D=2.5，则H=2.5D
初步设计：设计条件给出的是发酵罐的公称体积（50m 3） 公称体积V －－罐的筒身（圆柱）体积和底封头体积之和 全体积V 0－－公称体积和上封头体积之和
封头体积 ()2
1
4h )6
b V D D π=+封（
发酵罐全体积 V 0=（π/4）D 2H+0.15D 3
假设H 0/D=2，根据设计条件发酵罐的公称体积为50m 3 由公称体积的近似公式 V 1=(π/4) D 2H 0+015D 3
可以计算出 罐体直径D=3074.30㎜ 近似为3100mm 罐体总高度 H=2.5D=2.5×3074.30㎜=7685㎜ 取整为7685mm
查阅文献【2】 ，当公称直径DN=3100mm 时，标准椭圆封头的曲面高度h a =775mm ，直边高度40b h mm =，总深度为H f =815mm ，表面积A f =10.8m 2，容积V f =4.2m 3
可得罐筒身高 H0=H-2H f=7685-2×815=6055mm
则此时H0/D=6055/3100=1095322 ，与前面的假设相近，
故可认为D=3100mm是合适的
发酵罐的全体积 V1=(π/4) D2H0+2V f=55.195m3≈56 m3
搅拌叶直径取Di=1000mm，其中Di/D=1000/3100=0.32符合
/(0.30.4)
i
D D
搅拌叶间距S=2Di=1000×2=2000mm
底搅拌叶至底封头高度c=Di=1000mm
挡板高度B=0.1D=310mm
椭圆封头短半轴的长度ha=0.25D=775mm
表4-1大中型发酵罐技术参数
公称
容
量
3 m
筒体
高度
H(mm)
筒体直径
mm
换热
面积
2
m
转
速
r/min
电
机功率
kw
1
3200 1800 12 150 7.5
2
1
4700 2200 21 154 30
3
6600 2400 34 180 45
5 0 7000 2800-300
38-6
160 55
68000 3000-32065 160 65
0 0
7
5
8000 3200 84 165 100
1
00
9400 3600 114 170 130
2 00 1150
4600 221 142 215 表4-2 200m3发酵罐的几何尺寸
项目及代号参数及结果备注公称体积3
m50 设计条件全体积3
m56 计算罐体直径mm3100 计算
发酵罐总高mm7685 计算
发酵罐筒体高度mm6055 计算
搅拌叶直径mm1000 计算
椭圆封头短半轴长mm775 计算
椭圆封头直边高度mm40 计算
底搅拌叶至封头高度mm1000 计算
搅拌叶间距mm2000 计算
5 罐体主要部件尺寸设计与计算
5.1 罐体
考虑压力、温度、腐蚀因素，选择罐体材料和封头材料，封头结构与罐体连接方式。
因为青霉素发酵是在弱酸性条件下进行的，对罐体
不会造成太腐蚀，所以罐体和封头都选择16Mn不锈钢作为材料，封头设计为标准椭圆封头，因D>500mm，所以采用双面缝焊接的方式与罐体连接。
5.2 罐体壁厚
5.3 封头壁厚
5.4 人孔和视镜
为了方便发酵罐部附件安装、修理及对部设备的检查、清洗，根据任务目标要求，选用回转盖式人孔。
查相关手册选用DN500mm人孔，密封面形式为突面，安装位置在上封头处。
考虑到增加开孔会降低罐体强度，因此将人孔也当手孔。
选择DN100试镜，其中之一为带灯试镜，分别安装在上封头对称的两侧。
5.5 接管口
以进料口为例计算，设发酵醪液流速v=1m/s，2h 排尽。
发酵罐料液体积： V1=56×0.75=42m³，
物料体积流量Q=42/（3600×2）=0.00583m³/s，
则排料管截面积F=Q/v=0.00583m2，又F=0.785d2，得d=m。
取无缝钢管，查GB/8163-87，。
