30第5章 电动汽车充电认知

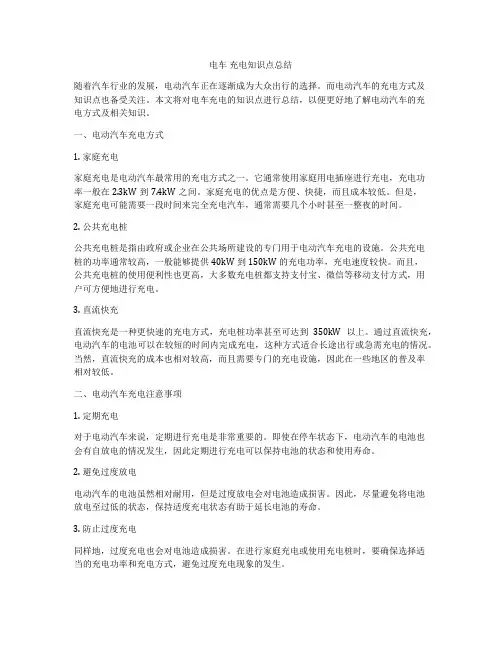

电车 充电知识点总结
电车充电知识点总结随着汽车行业的发展，电动汽车正在逐渐成为大众出行的选择。
而电动汽车的充电方式及知识点也备受关注。
本文将对电车充电的知识点进行总结，以便更好地了解电动汽车的充电方式及相关知识。
一、电动汽车充电方式1. 家庭充电家庭充电是电动汽车最常用的充电方式之一。
它通常使用家庭用电插座进行充电，充电功率一般在2.3kW到7.4kW之间。
家庭充电的优点是方便、快捷，而且成本较低。
但是，家庭充电可能需要一段时间来完全充电汽车，通常需要几个小时甚至一整夜的时间。
2. 公共充电桩公共充电桩是指由政府或企业在公共场所建设的专门用于电动汽车充电的设施。
公共充电桩的功率通常较高，一般能够提供40kW到150kW的充电功率，充电速度较快。
而且，公共充电桩的使用便利性也更高，大多数充电桩都支持支付宝、微信等移动支付方式，用户可方便地进行充电。
3. 直流快充直流快充是一种更快速的充电方式，充电桩功率甚至可达到350kW以上。
通过直流快充，电动汽车的电池可以在较短的时间内完成充电，这种方式适合长途出行或急需充电的情况。
当然，直流快充的成本也相对较高，而且需要专门的充电设施，因此在一些地区的普及率相对较低。
二、电动汽车充电注意事项1. 定期充电对于电动汽车来说，定期进行充电是非常重要的。
即使在停车状态下，电动汽车的电池也会有自放电的情况发生，因此定期进行充电可以保持电池的状态和使用寿命。
2. 避免过度放电电动汽车的电池虽然相对耐用，但是过度放电会对电池造成损害。
因此，尽量避免将电池放电至过低的状态，保持适度充电状态有助于延长电池的寿命。
3. 防止过度充电同样地，过度充电也会对电池造成损害。
在进行家庭充电或使用充电桩时，要确保选择适当的充电功率和充电方式，避免过度充电现象的发生。
4. 注意充电环境在进行充电时，要选择干燥通风的环境，避免潮湿或有害气体的环境，以确保充电的安全和电池的寿命。
5. 了解车辆充电适配器对于不同品牌和型号的电动汽车，充电适配器的规格和型号也会有所不同。
新能源汽车第5章电动汽车充电认知
统会自动先对电池包进行加热，当温度合适以后才对电池包
进行充电。
第 21 页
5.1.3 车载充电机——发展趋势
➢ 随着电动汽车续航里程的提升（350～500km），电池电量 普遍大于60kW·h，传统的3.3kW和6.6kW车载充电机功率已 不能满足当下纯电动汽车的慢充（6～8h）需求，车载充电 机功率扩容势在必行。然而，整车配备大功率充电机虽可减 少充电时间，但由于受限于车辆配重、空间以及成本制约， 同时大功率的交流充电也受电网基础设施的影响，如小区配 电的容量，该解决方案面临诸多挑战。
第8页
5.1.2 电动汽车充电设备的类型
➢ 5．交直流充电桩 ➢ 交直流充电桩是采用交直流一体的结构，既可实现直流充电
，也可以交流充电。白天充电业务多的时候，使用直流充电 方式进行快速充电，当夜间充电站用户少时可用交流充电方 式进行慢充操作。
第9页
5.1.3 车载充电机
➢ 车载充电机是指固定安装在电动汽车上的充电机， 具有为电动汽车动力电池安全、自动充满电的能力 ，车载充电机依据电池管理系统提供的数据，能动 态调节充电电流或电压参数，执行相应的动作，完 成充电过程。
动力电池包慢充电接口。
第 12 页
5.1.3 车载充电机——技术参数
第 13 页
5.1.3 车载充电机——技术参数
第 14 页
5.1.3 车载充电机——充电接口
第 15 页
5.1.3 车载充电机——充电接口
第 16 页
5.1.3 车载充电机——充电接口
第 17 页
5.1.3 车载充电机——充电步骤
➢ （3）将充电插头的另一端与充电桩上的充电插座进行连接 ，刷卡后，车载充电机将开始对动力电池包充电，如图所示 。或者将家用插头插入220V/16A的插座进行充电。

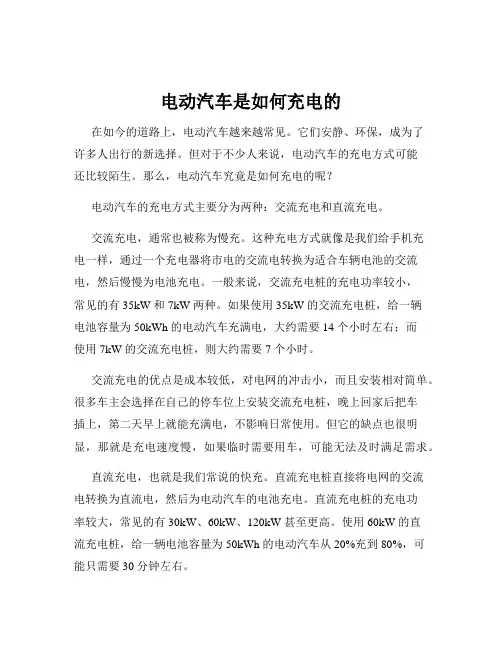

电动汽车是如何充电的
电动汽车是如何充电的在如今的道路上，电动汽车越来越常见。
它们安静、环保，成为了许多人出行的新选择。
但对于不少人来说，电动汽车的充电方式可能还比较陌生。
那么，电动汽车究竟是如何充电的呢？电动汽车的充电方式主要分为两种：交流充电和直流充电。
交流充电，通常也被称为慢充。
这种充电方式就像是我们给手机充电一样，通过一个充电器将市电的交流电转换为适合车辆电池的交流电，然后慢慢为电池充电。
一般来说，交流充电桩的充电功率较小，常见的有 35kW 和 7kW 两种。
如果使用 35kW 的交流充电桩，给一辆电池容量为 50kWh 的电动汽车充满电，大约需要 14 个小时左右；而使用 7kW 的交流充电桩，则大约需要 7 个小时。
交流充电的优点是成本较低，对电网的冲击小，而且安装相对简单。
很多车主会选择在自己的停车位上安装交流充电桩，晚上回家后把车插上，第二天早上就能充满电，不影响日常使用。
但它的缺点也很明显，那就是充电速度慢，如果临时需要用车，可能无法及时满足需求。
直流充电，也就是我们常说的快充。
直流充电桩直接将电网的交流电转换为直流电，然后为电动汽车的电池充电。
直流充电桩的充电功率较大，常见的有 30kW、60kW、120kW 甚至更高。
使用 60kW 的直流充电桩，给一辆电池容量为 50kWh 的电动汽车从 20%充到 80%，可能只需要 30 分钟左右。
直流充电的优点显而易见，那就是充电速度快，能够在短时间内为车辆补充大量的电能，非常适合在高速公路服务区、商场等公共场所使用，方便车主在出行途中快速充电。
但它的缺点是成本较高，对电网的冲击较大，而且安装条件也比较苛刻。
除了这两种常见的充电方式外，还有一种不太常见但也很有前景的充电方式，那就是无线充电。
无线充电技术就像是我们使用的无线充电器给手机充电一样，电动汽车不需要通过充电线与充电桩连接，只要将车辆停在充电区域内，就能自动充电。
这种充电方式非常方便，也避免了插拔充电线的麻烦，但目前还处于发展阶段，技术还不够成熟，充电效率较低，成本也较高。
新能源汽车充电知识讲解
新能源汽车充电知识讲解
新能源汽车充电知识讲解
一、新能源汽车充电技术
1．新能源汽车充电技术的主要分类
新能源汽车充电技术分为：快充技术、慢充技术和无线充电技术。
2．快充技术
快充技术是指采用高压交流充电技术，利用特殊的充电桩和充电接口，将特定的高压电能（常为500V）直接输送给电池组，以达到快速充电的目的。
3．慢充技术
慢充技术也称低压充电，是指利用特殊的充电桩和充电接口，将低压的交流电能（常为220V）输送给电池组，从而达到充电的目的。
4．无线充电技术
无线充电技术是指在新能源汽车与车底充电桩之间依据磁场和
电场等物理原理，实现能量的无线传输和无线充电，从而达到快速充电的目的。
二、新能源汽车充电过程
1．新能源汽车充电的基本流程
新能源汽车充电的基本流程分为：充电插枪连接、充电机检测、充电计划设置、充电进行和充电完成四个步骤。
2．充电插枪连接
充电插枪连接指将电动汽车的充电枪与充电桩的充电接口进行
连接，以便开始充电。
3．充电机检测
充电机检测是指充电机识别电池组的类型、容量、温度等参数，根据设定的充电计划进行检测，确保充电设备的安全及充电效率。
4．充电计划设置
充电计划设置是指根据充电机检测的结果，设定充电计划，即设定充电时间、充电量及充电电压等，以保证充电安全及高效。
5．充电进行
充电进行是指充电机按照计算好的计划，开始供电，向电池组提供充电电流，以达到充电的目的。
6．充电完成
充电完成是指在充电满足计划要求的情况下，充电机将电能输尽，完成对电池组的充电，并完成充电过程。
电动汽车的充电技巧和注意事项
电动汽车的充电技巧和注意事项随着环保意识的不断增强和科技的发展，电动汽车正逐渐进入人们的生活。
相较于传统燃油汽车，电动汽车带来了更低的排放和更经济的能源消耗。
然而，电动汽车的充电方式与燃油汽车的加油方式存在一定的差异。
本文将介绍一些电动汽车的充电技巧和注意事项，帮助读者更好地了解和使用电动汽车。
首先，了解电动汽车的充电方式是使用电动汽车的前提。
目前，主要有三种充电方式：普通家庭插座充电、公共充电桩充电和快速充电站充电。
普通家庭插座充电是充电方式中最普遍和简单的一种，只需要使用电动汽车提供的充电器插入家庭插座即可。
这种充电方式适用于日常低速充电，但充电速度较慢。
公共充电桩充电是大多数电动汽车用户常用的充电方式，需要在充电站扫描充电桩上的二维码或使用手机号登录充电桩APP进行充电。
这种充电方式充电速度较快，适合长时间停车充电。
快速充电站充电是一种高速充电方式，可以在很短的时间内完成充电，适用于长途旅行时的紧急充电。
其次，掌握正确的充电技巧是保障电动汽车充电效率和安全的关键。
首先，确保充电电源的正常运作是十分重要的。
在家庭充电时，应确保插座的质量和安全性，并使用电动汽车生产商推荐的充电器。
在公共充电桩充电和快速充电站充电时，应选择信誉良好、设施完备的充电站。
其次，遵循正确的充电流程也是必不可少的。
在充电前，应先关闭电动汽车的电源系统，并拔下电源插头。
然后，将充电器插入电动汽车的充电接口，并插入充电桩或家庭插座。
充电过程中，应保持连接稳定，避免插头松动或其他外力干扰。
充电完成后，应先断开充电器与电动汽车的连接，再断开充电桩或家庭插座的电源。
此外，电动汽车的充电时间和频率也需要注意。
在选择充电桩时，应留意充电功率，充电功率越高充电速度越快。
充电时间的长短主要取决于电动汽车的电池容量和当前电量，一般来说，充电时间在几个小时到十几个小时之间。
频繁快速充电会加速电池老化，因此，应尽量避免频繁使用快速充电站进行充电。
电动汽车充电基础知识与常见问题解答
电动汽车充电基础知识与常见问题解答随着环境保护的重要性不断凸显和科技的进步，电动汽车（EV）越来越受到人们的关注和青睐。
然而，对于很多人来说，关于电动汽车充电的基础知识和一些常见问题仍然存在疑惑。
本文将为您介绍电动汽车充电的基础知识，并解答一些常见问题，以帮助您更好地理解和使用电动汽车。
一、电动汽车充电基础知识1. 混合动力与纯电动：在电动汽车市场上，主要有两种类型的车辆，一种是混合动力车型（hybrid electric vehicle，HEV），另一种是纯电动车型（battery electric vehicle，BEV）。
混合动力车型使用内燃机和电动机的混合动力系统，电动部分主要用于辅助内燃机提供动力；而纯电动车型则完全依靠电动机提供动力，不使用内燃机。
2. 充电桩类型：电动汽车的充电主要通过充电桩进行。
目前市场上常见的充电桩包括家用插座、交流充电桩和直流快充桩。
家用插座是最基础的充电方式，适用于家庭充电。
交流充电桩充电速度相对较慢，适用于停车场等公共场所。
而直流快充桩充电速度较快，适用于电动汽车快速充电需求。
3. 充电时间和里程：电动汽车的充电时间和续航里程是很多消费者关心的问题。
充电时间取决于电动汽车的电池容量、充电桩类型和电源功率等因素。
一般来说，家用插座充电比较慢，需要几个小时到十几个小时；交流充电桩充电时间较快，一般在数小时之内；而直流快充桩可以在几十分钟内将电动汽车的电池充满。
而续航里程取决于电动汽车的电池容量，一般而言，电动车辆的续航里程在200公里到500公里之间。
二、常见问题解答1. 充电桩的安装是否需要专业人士？是的，充电桩的安装需要专业人士进行操作。
充电桩需要接入电源和与电动汽车进行连接，如果操作不当可能会对人身安全和设备造成损害。
因此，在安装充电桩时，建议寻求专业人士的帮助。
2. 充电桩可以随意更换吗？充电桩的更换需要经过一定的程序和认证，不能随意更换。
不同品牌的电动汽车和充电桩之间可能存在兼容性问题，因此，在更换充电桩时，建议咨询专业技术人员，选择适合自己电动汽车的充电桩。
新能源汽车充电基础知识与技巧
新能源汽车充电基础知识与技巧随着环保意识的提高和能源危机的日益严重，新能源汽车成为了人们关注的焦点。
与传统燃油汽车不同，新能源汽车使用电能作为动力源，因此充电成为了使用新能源汽车的重要环节。
本文将介绍新能源汽车充电的基础知识和一些充电技巧，帮助读者更好地了解和使用新能源汽车。
首先，我们需要了解新能源汽车的充电方式。
目前，新能源汽车主要有两种充电方式：交流充电和直流充电。
交流充电是通过交流电源将电能传输到电动车电池中，而直流充电则是通过直流电源直接将电能传输到电动车电池中。
交流充电适用于家庭和办公场所，而直流充电则适用于公共充电站和高速公路服务区等场所。
了解不同充电方式的特点和适用场景，可以为我们选择合适的充电方式提供参考。
其次，了解新能源汽车的充电设备也是十分重要的。
新能源汽车的充电设备主要包括充电桩和充电线。
充电桩是用来连接电源和电动车的设备，它具有充电保护和监控功能，可以确保充电的安全和高效进行。
充电线则是连接充电桩和电动车的关键部件，根据不同的充电方式，充电线的接口也有所不同。
因此，在购买新能源汽车时，我们需要了解充电设备的种类和规格，以便选择适合自己的充电设备。
在使用新能源汽车充电时，我们还需要注意一些充电技巧。
首先，合理安排充电时间是很重要的。
根据电动车的电池容量和车辆续航里程，我们可以合理计划充电时间，避免在急需用车时电量不足的情况发生。
其次，选择合适的充电桩也是十分重要的。
不同的充电桩具有不同的功率和充电速度，我们可以根据自己的需求选择合适的充电桩。
此外，充电桩的位置也需要考虑，选择离家或者工作地点较近的充电桩可以提高充电的便利性。
最后，定期检查充电设备的安全性也是必要的。
我们需要定期检查充电设备的接线是否松动，充电线是否破损，以及充电桩的工作状态是否正常，确保充电的安全和可靠进行。
除了基础知识和技巧，我们还可以了解一些新能源汽车充电的发展趋势。
随着新能源汽车的普及和技术的进步，充电技术也在不断创新和发展。
车辆充电系统认知
快充充电插孔图
（2）快充充电插孔
1 2 3 4 5 6 7 8 9
CC2 -
DC-
PE A+ DC+ S+ CC1
充电控制确认 通讯线
直流高压输入负极 充电唤醒负极 接地点 充电唤醒正极
直流高压输入正极 通讯线
充电连接确认
车辆充电系统认知
项目三：新能源汽车充电系统保养
3.车载充电机
（1）慢充 新能源汽车的车载充电机控制电路具有控制场效应管开关，与BMS之间进行通信， 监测充电机工作状态以及与充电桩握手等功能。线束及标准件用于主电路与控制 电路的连接，固定元器件及电路板。车载充电机工作原理如图所示。
车载充电机图
车辆充电系统认知
项目三：新能源汽车充电系统保养
3.车载充充桩工作图
项目三：新能源汽车充电系统保养
车辆充电系统认知
课程名称：《新能源汽车维护与保养》
车辆充电系统认知
项目三：新能源汽车充电系统保养
动力电池充电系统是新能源汽车的电能补给系统，主要分为常规充电(俗称慢充) 和快速充电(俗称快充)两种方式。
充电接口图
思政洞察
生命高于一切，安全重于泰山！
车辆充电系统认知
项目三：新能源汽车充电系统保养
1.概述
充 电 系 统 结 构 图
思政洞察
生命高于一切，安全重于泰山！
车辆充电系统认知
项目三：新能源汽车充电系统保养
2.充电枪
充 电 枪 结 构 图
思政洞察
生命高于一切，安全重于泰山！
车辆充电系统认知
项目三：新能源汽车充电系统保养
3.充电插孔
（1）慢充充电插孔
（）
慢充充电口图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（4）效率高。高效率是对现代充电设备最重要的要求之一 ，效率的高低对整个电动汽车的能量效率具有重大影响。
（5）对供电电源污染要小。采用电力电子技术的充电设备 是一种高度非线性的设备，会对供电网及其他用电设备产生 有害的谐波污染，而且由于充电设备功率因数低，在充电系 统负载增加时，对其供电网的影响也不容忽视。
第 22 页
5.1.3 车载充电机——发展趋势
动力电池包慢充电接口。
第 12 页
5.1.3 车载充电机——技术参数
第 13 页
5.1.3 车载充电机——技术参数
第 14 页
5.1.3 车载充电机——充电接口
第 15 页
5.1.3 车载充电机——充电接口
第 16 页
5.1.3 车载充电机——充电接口
第 17 页
5.1.3 车载充电机——充电步骤
（2）在充完电拔下充电接头以后，如果没有及时查看SOC 表的充电状态，而是过了几个小时或者更长的时间才进行查 看 ， 这 时 由 于 动 力 电 池 的 特 性 ， SOC 表 指 针 可 能 指 示 在 98%以下，这并不意味着动力电池包出现了故障。
第 20 页
5.1.3 车载充电机——注意事项
车载充电机是以交流电源作为输入，输出为直流， 直接给动力电池充电。
第 10 页
5.1.3 车载充电机——组成
车载充电机由交流输入端口、功率单元、控制单元 、低压辅助单元、直流输出端口等组成 。
第 11 页
5.1.3 车载充电机——位置
车载充电机作为电动汽车电气系统的一部分，被固定在汽车 上。车载充电机的输入端，以标准充电接口的形式固定在车 体上，用于连接外部电源；车载充电机的输出端，直接连接
第4页
5.1.2 电动汽车充电设备的类型
电动汽车充电设备的类型很多，一般分为非车载充电机、车 载充电机、交流充电桩、直流充电桩和交直流充电桩等。
1．非车载充电机 非车载充电机是指安装在电动汽车车体外，将电网的交流电
能变换为直流电能，采用传导方式为电动汽车动力蓄电池充 电的专用装置
第5页
统会自动先对电池包进行加热，当温度合适以后才对电池包
进行充电。
第 21 页
5.1.3 车载充电机——发展趋势
随着电动汽车续航里程的提升（350～500km），电池电量 普遍大于60kW·h，传统的3.3kW和6.6kW车载充电机功率已 不能满足当下纯电动汽车的慢充（6～8h）需求，车载充电 机功率扩容势在必行。然而，整车配备大功率充电机虽可减 少充电时间，但由于受限于车辆配重、空间以及成本制约， 同时大功率的交流充电也受电网基础设施的影响，如小区配 电的容量，该解决方案面临诸多挑战。
（3）动力电池包的可用能量会随着使用时间的延长而逐步
衰减。如果动力电池包的使用时间已经很长，充满电时
SOC表指针也不会指示在100%附近。
（4）动力电池包充电过程中，电池管理系统会自动控制充
电电流的大小，当动力电池包充至满电状态时，电池管理系
统会自动终止对动力电池包的充电。
（5）当环境温度太低时，插上充电接头以后，电池管理系
第7页
5.1.2 电动汽车充电设备的类型
4．直流充电桩 直流充电桩是指固定在电动汽车外、与交流电网连接，可以
为非车载电动汽车动力电池提供小功率直流电源的供电装置 。直流充电桩直接输出直流电给车载电池进行充电，功率较 大，有60kW、120kW、200kW甚至更高，充电速度较快， 故一般安装在大型充电站。
第8页
5.1.2 电动汽车充电设备的类型
5．交直流充电桩 交直流充电桩是采用交直流一体的结构，既可实现直流充电
，也可以交流充电。白天充电业务多的时候，使用直流充电 方式进行快速充电，当夜间充电站用户少时可用交流充电方 式进行慢充操作。
第9页
5.1.3 车载充电机
车载充电机是指固定安装在电动汽车上的充电机， 具有为电动汽车动力电池安全、自动充满电的能力 ，车载充电机依据电池管理系统提供的数据，能动 态调节充电电流或电压参数，执行相应的动作，完 成充电过程。
5.1.2 电动汽车充电设备的类型
2．车载充电机 车载充电机是指固定安装在电动汽车上运行，将交流电能转
换为直流电能，采用传导方式为电动汽车动力蓄电池充电的 专用装置
第6页
5.1.2 电动汽车充电设备的类型
3．交流充电桩 交流充电桩是指固定在电动汽车外、与交流电网连接，采用
传导方式为具有车载充电装置的电动汽车提供交流电源的专 用供电装置。交流充电桩只提供电力输出，没有充电功能， 需连接车载充电机为电动汽车充电。
（3）将充电插头的另一端与充电桩上的充电插座进行连接 ，刷卡后，车载充电机将开始对动力电池包充电，如图所示 。或者将家用插头插入220V/16A的插座进行充电。
第 19 页
5.1.3 车载充电机——注意事项
（1）由于动力电池的特性以及检测精度的问题，有时候动 力电池包充至满电状态时，SOC表的指针并未指示在100% ， 这 个 指 示 的 范 围 可 能 为 98% ～ 100% ， 所 以 可 以 认 为 当 SOC表的指针指示在98%以上时（包括98%），动力电池 包已经充满示灯点亮。此时，车辆为“ON”挡时也不会行驶
充电过程中电机转速表中的充电指示灯一直处于点亮状态， 只有拔下充电插头并关闭充电门板之后，充电指示灯才熄灭
（2）将充电插头与车辆上的充电插座进行连接，如图6所示
第 18 页
5.1.3 车载充电机——充电步骤
第5章 电动汽车充电认知
5.1 电动汽车的充电设备 5.2 电动汽车充电 5.3 充电设施运营模式 5.4 充电基础设施发展目标
第1页
第2页
第3页
5.1 电动汽车的充电设备—要求
（1）安全性。电动汽车充电时，要确保人员的人身安全和 蓄电池组的安全。
（2）使用方便。充电设备应具有较高的智能性，不需要操 作人员过多干预充电过程。
