低压架空电力线路瓷绝缘子
低压架空电力线路
低压架空电力线路6 架空电力线路一般要求计算负荷:应结合农村电力发展规划确定～一般可按5年考虑。
路径选择应符合下列要求:a)应与农村发展规划相结合～方便机耕～少占农田,b)路径短～跨越、转角少～施工、运行维护方便,c)应避开易受山洪、雨水冲刷的地方～严禁跨越易燃、易爆物的场院和仓库。
线路设计的气象条件:应根据当地的气象资料(采用10年一遇的数值)和附近已有线路的运行经验确定。
如选出的气象条件与典型气象区接近时～一般采用典型气象区所列数值(典型气象区参见附录J)。
当采用架空绝缘电线时～其气象条件应按DL/T601标准的规定进行校核。
线路设计要考虑地区污染和大气污染情况(架空线路污秽分级标准参见附录K)。
导线农村低压电力网应采用符合GB/T1179标准规定的导线。
禁止使用单股、破股(拆股)线和铁线。
居民密集的村镇可采用符合GB12527标准规定的架空绝缘电线(参见附录C)～但应满足规定的条件。
铝绞线、钢芯铝绞线的强度安全系数不应小于,架空绝缘电线不应小于。
强度安全系数K可用下式表示:Kσ/σ max2式中σ——导线的抗拉强度(N/mm),2σ——导线的最大使用应力(N/mm)。
max选择导线截面时应符合下列要求:a) 按经济电流密度选择～见图8,b)线路末端的电压偏差应符合的规定,c)按允许电压损耗校核时:自配电变压器二次侧出口至线路末端(不包括接户线)的允许电压损耗不大于额定低压配电电压(220V、380V)的7%,d)导线的最大工作电流～不应大于导线的允许载流量,2e)铝绞线、架空绝缘电线的最小截面为25mm～也可采用不小于216mm的钢芯铝绞线,f)TT系统的中性线和TN—C系统的保护中性线～其截面应按允许载流量和保护装臵的要求选定～但不应小于中表3的规定。
单相供电的中性线截面应与相线相同。
施放导线时～应采取防止导线损伤的措施～并应进行外观检查:铝绞线、钢芯铝绞线表面不得有腐蚀的斑点、松股、断股及硬伤的现象。
架空线路的基本结构及组成
架空线路的基本结构及组成架空输电线路的主要部件有: 导线和避雷线(架空地线)、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等。
如图所示。
图架空输电线路一、导线和避雷线导线是用来传导电流、输送电能的元件。
输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。
采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。
(一)架空导线的排列方式导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见图4—1。
图4-1 导线在杆塔上排列方式示意图导线在运行中经常受各种自然条件的考验，必须具有导电性能好、机械强度高、质量轻、价格低、耐腐蚀性强等特性。
由于我国铝的资源比铜丰富，加之铝和铜的价格差别较大，故几乎都采用钢芯铝线。
避雷线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。
避雷线的作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。
(二)导、地线分类导、地线一般可按所用原材料或构造方式来分类。
1、按原材料分类裸导线一般可以分为铜线、铝线、钢芯铝线、镀锌钢绞线等。
铜是导电性能很好的金属，能抗腐蚀，但比重大，价格高，且机械强度不能满足大档距的强度要求，现在的架空输电线路一般都不采用。
铝的导电率比铜的低，质量轻，价格低，在电阻值相等的条件下，铝线的质量只有铜线的一半左右，但缺点是机械强度较低，运行中表面形成氧化铝薄膜后，导电性能降低，抗腐蚀性差，故在高压配电线路用得较多，输电线路一般不用铝绞线;钢的机械强度虽高，但导电性能差，抗腐蚀性也差，易生锈，一般都只用作地线或拉线，不用作导线。
钢的机械强度高，铝的导电性能好，导线的内部有几股是钢线，以承受拉力;外部为多股铝线，以传导电流。
由于交流电的集肤效应，电流主要在导体外层通过，这就充分利用了铝的导电能力和钢的机械强度，取长补短，互相配合。
架空线路如何分类？组成是怎样的？
架空线路如何分类？组成是怎样的？
答：架空电力线路是用电杆和绝缘子等材料把导线架在空中用来输送电力。
一般可以分为送电线路和配电线路。
架设在发电厂升压变电所与地区变电所之间线路以及地区变电所之间的线路，是专用于输送电能的，称为送电线路。
送电线路电压一般在110KV及以上。
从地区变电所到用电单位变电所或城市、乡镇供电的线路，是用于分配电能的，称为配电线路。
配电线路根据电压高低又可分为高压配电线路、中压配电线路和低压配电线路。
一般指高压配电线路为35KV或110KV；中压配电线路为6KV或10KV；低压配电线路为220/380V.
下面是几张架空线路欣赏：
从上面的图片可以看出架空电力线路的组成，主要包括杆塔、绝缘子、导线、横担、金具、接地装置及基础等。
其中杆塔有木杆、水泥杆和金属杆三种。
绝缘子有针式、蝶式、悬式以及瓷横担等数种。
导线按材料分主要有铝、铝合金、铜和钢等。
横担主要分为角铁横担、木横担、瓷横担三种。
金具主要有悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、接线金具。
什么是绝缘子？绝缘子有哪些类型？应如何套用定额？

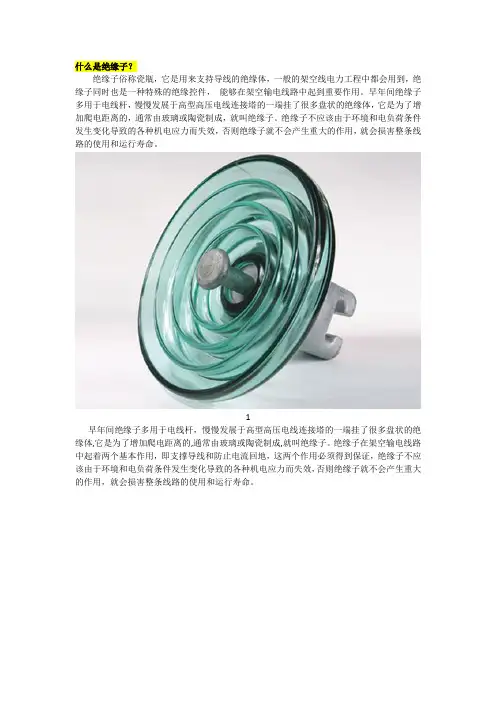

什么是绝缘子？绝缘子俗称瓷瓶，它是用来支持导线的绝缘体，一般的架空线电力工程中都会用到，绝缘子同时也是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。
早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，就叫绝缘子。
绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。
1早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷制成,就叫绝缘子。
绝缘子在架空输电线路中起着两个基本作用，即支撑导线和防止电流回地，这两个作用必须得到保证，绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。
2绝缘子的作用：高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，就叫绝缘子。
为了防止浮尘等污秽在绝缘子表面附着，形成通路被绝缘子两端电压击穿，即爬电，故增大表面距离,即爬距，沿绝缘表面放电的距离即泄漏距离叫爬距，爬距=表面距离/系统最高电压，根据污秽程度不同，重污秽地区一般采用爬距为31毫米/每千伏。
零值绝缘子指的是在运行中绝缘子两端的电位分布接近零或等于零的绝缘子。
零值或低值绝缘子的影响：线路导线的绝缘依赖于绝缘子串，由于制造缺陷，或外界的作用，绝缘子的绝缘性能会不断劣化，当绝，缘电阻降低或为零时称为低值或零值绝缘子，我们曾，对线路进行检测，零值或低值绝缘子的比例竟高达9%左右，这是本公司线路雷击跳闸率高的另一主要原因，绝缘子是光滑的，可以减少电线之间的容抗作用，以减少电流的流失。
3绝缘子有哪些类型？（1）绝缘子通常分为可击穿型和不可击穿型。
（2）按结构可分为柱式（支柱）绝缘子、悬式绝缘子、针式绝缘子、蝶式绝缘子、拉紧绝缘子、防污型绝缘子和套管绝缘子。
输电线路组成(金具、绝缘)
(B-2)玻璃绝缘子（生产过程 Nhomakorabea工艺）玻璃绝缘子具有与瓷绝缘子同 样的环境稳定性。生产工艺简 单，较易实现机械化，生产效 率高。玻璃绝缘子主要成分是 由SiO2、B2O3、Al2O3等酸性氧 化物与Na2O、K2O等碱性氧化物 组成，原料为包括这些成分的 硅砂、长石、硼砂、碳酸钙， 还有其他许多天然原料和工业 药品。还要加少量辅助材料作 为澄清剂和还原剂。在1300℃ 以上的高温下熔融成型后进行 退火处理。急冷钢化使玻璃表 层得到钢化。经过退火和钢化 处理后，玻璃表面形成永久性 的压应力，阻止其表面微裂纹 的形成和扩散，使玻璃件机械 强度显著提高。
3）屏蔽环。用来降低金具上电晕强度的环称为屏蔽环。 均压环和屏蔽环虽然因为安装的地方不同造成其作用不同，但是它 们的构造和最终目的是相似的。均压环的作用是控制绝缘子上的电 晕。屏蔽环的作用则是控制金具上的电晕。
4）重锤。可以抑制悬垂绝缘子串或跳线绝缘子 串摇摆过大、直线杆塔上导线和避雷线被上拔。 5）防震锤。可以减少振动的振幅，从而减少导 线的振动。
（E-2）球面型
（E-3）空气动力型
空气动力型绝缘子的 特点是头部尺寸小。 重量轻，强度高和爬 电距离大。可节约金 属材料和降低线路造 价。
（E-4）防污型
防污型绝缘子又分为双伞型、三伞型、钟罩型、流线型 （空气动力型）和大盘径绝缘子。
三伞型绝缘子
钟罩型绝缘子
流线型绝缘子
双伞形绝缘子
双伞型和三伞型于普通型绝缘子相比，爬电距离比较大，伞形光滑，积污量少，便于人工清扫。钟 罩型绝缘子是伞棱深度比普通型大得多，伞槽间距离小，易于积污，且不便于人工清扫。流线型绝 缘子由于其表面光滑，不易积污，便于人工清扫，因而比普通型或其它防污型绝缘子有一定优势。 但由于爬距较小，且缺少能阻抑电弧发展延伸的伞棱结构，因而其抗污闪性能的提高也是有限的。 有些地区为防止冰闪及鸟粪污闪，在横担下第一片用伞盘较大的流线型绝缘子可收到一定效果。
架空输电线路地线用盘形悬式玻璃绝缘子通用技术规范
66～1000kV架空输电线路地线用盘形悬式瓷/玻璃绝缘子通用技术规范66～1000kV架空输电线路地线用盘形悬式瓷/玻璃绝缘子采购标准技术规范使用说明1. 物资采购标准是国家电网公司招标、采购的规范性文件，分为通用部分和专用部分。
通用部分用于收录对于产品生产、质量、技术服务、试验检验、监造，以及设计接口的一般规定和技术要求。
专用部分用于收录标准技术参数、组件材料配置要求、使用环境条件、产品预设方案及相关说明。
2. 项目单位在使用过程中，应根据工程需求，选择所需专用技术规范，并在招标文件中直接引用，原则上不能更改本标准中固化的技术参数。
确需修改的技术参数，须在招标文件中以差异表形式予以表现，并根据国家电网公司规定，加盖各单位或物资部公章，提交招标评审委员会确定。
3. 本标准通过招标文件的引用，成为招标文件的组成部分。
在招标文件中无特殊规定的技术要求和参数，以本标准中规定为准。
凡招标文件中载明的技术要求和参数，以招标文件为准。
目次66～1000kV架空输电线路地线用盘形悬式瓷/玻璃绝缘子采购标准技术规范使用说明 (199)1总则 (201)1.1一般规定 (201)1.2投标人应提供的资质文件 (201)1.3工作范围和进度要求 (202)1.4技术资料、图纸和试验报告 (202)1.5标准和规范 (202)1.6必须提交的技术数据和信息 (203)2技术参数和性能要求 (203)2.1绝缘子的技术参数 (203)2.2设计和性能要求 (205)3试验 (206)3.1逐个试验 (206)3.2抽样试验 (206)3.3定型试验 (208)4检验 (209)4.1工厂检验 (209)4.2现场检验（含到达合同交货地和施工现场的检验） (210)5包装与运输 (210)5.1概述 (210)5.2标志 (210)5.3装运及交货 (210)6技术服务 (210)6.1概述 (210)6.2任务和责任 (211)附录A工艺控制一览表 (212)附录B主要生产设备清单 (212)附录C主要试验设备清单 (213)附录D主要原材料产地清单 (213)附录E本工程人力资源配置表 (214)附录F定型（型式）试验报告一览表 (214)附录G包装箱表面标志 (215)1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
架空线路的分类、构成及主要材料
架空线路的分类、构成及主要材料架空线路的分类、构成及主要材料一、架空线路的分类1.输电线路(又称供电线路)发电厂生产的电能，经升压变压器把电压升高(通常在110kv及以上)通过架空线路或电缆线路输送到距离很远的降压变电站(系统降压站或工厂、矿山专用降压站)，用来输送电能的架空线路或电缆线路称为输电线路。
2.配电线路通过降压变电站把电压变为10kv及以下，然后通过架空线路或电缆把电能输送到各个用户的线路称为配电线路。
3kv~10kv线路称为高压配电线路，又称一次配电线路；1kv及以下(380V/220V)的线路称为低压配电线路。
以下将主要介绍10kv及以下配电线路。
3.直配线路由发电机不经过变压器，直接把10kv电经电缆或架空线路输送给用户的线路称为直配线路。
二、架空线路的构成架空线路主要由避雷线、导线、金具(包括线夹等)、绝缘子、杆塔(包括电杆和铁塔)拉线和基础等元件组成，如图7-1所示。
这些元件的用途如下。
（1）避雷线：用来保护架空线路免遭雷电大气过电压的损害。
往往输电线路不装设避雷线。
避雷线大多采用镀锌钢铰线。
个别线路或线段由于特殊需要，有时采用钢心铝绞线或铝镁合金绞线等良导体。
（2）导线:是线路的主要组成部分,用以传输电流。
一般线路多采用单根导线。
对于超高压大容量输电线路，由于输电容量大，间时为了减小电晕损失和电晕干扰，常采用相分裂导线，每相采用2根、3根、4根或更多甩导线。
（3）金具:用来把导线连接在绝缘子串上，并将绝缘子固定在杆塔上的金属零件。
（4）绝缘子:用来支承或悬吊导线并使导线与杆塔绝缘，它应保证有足够的电气绝缘强度和机械强度。
（5）杆塔:支承导线、避雷线及其辅助设施，并使导线、避雷线、杆塔三者之间保持一定的安全距离（10kv及以下采用电杆）。
（6）拉线和基础:拉线的作用是用来加强电杆的强度和稳定性，平衡电杆受力。
某础适将杆塔固定在地下，以保证杆塔不发牛倾斜或倒塌的设施。
三、主要材料1.导线输电及高压配电线路采用多股裸导线,低压配电架空线路有时使用单股裸铜导线，用电单位厂区内的配电架空电力线路常采用绝缘导线。
架空配电线路的结构介绍
架空配电线路的结构介绍摘要：电力线路按架设方式可分为架空电力线路和电缆线路两大类。
目前我国送电线路基本是架空电力线路，而配电线路则是以架空电力线路为主，电缆线路一般只应用在城市中心地带、线路走廊狭窄和变、配电所进出困难的地段，或因过电压保护需要而设置的一般电缆。
本文对架空配电线路的结构做了简单介绍。
关键词：架空；配电线路；结构；介绍架空配电线路主要由杆塔、横担、绝缘子、导线、金具、拉线等组成。
1．杆塔、横担和拉线架空电力线路中架设导线的支持物有木杆和钢筋混凝土杆等，总称为杆塔。
杆塔应具有足够的机械强度和耐用、廉价、便于运输和架设等特点。
杆塔类型与线路的额定电压、导线及安装方式、回路数、线路所经过的自然条件、线路的重要性有关。
一般杆塔有以下几种：（1）按杆塔的作用分1）直线杆塔。
直线杆塔又称为中间杆塔，用于线路直线中间部分，在平坦地区，这种杆塔占总数的80%左右。
直线杆塔的导线用线夹河悬式绝缘子串挂在横担上一级用针式绝缘子固定在横担上，它仅承受导线的质量。
2）耐张杆塔。
又称承力杆塔，与直线杆塔相比较，其强度较大，导线用耐张夹和耐张绝缘子固定在杆塔上，耐张绝缘子串的位置几乎与地面平行。
它承受导线的拉力，耐张杆塔将线路分割成若干耐张段，以便于线路的施工和检修。
3）转角杆塔。
用于线路的转角处，有直线和耐张两种。
转角杆塔的型式是根据转角的角度与导线截面的大小而确定的。
4）终端杆塔。
它是耐张杆塔的一种，用于线路的首端和终端，承受导线、地线的拉力和质量，机械强度要求较大。
5）跨越杆塔。
用于线路与铁路、道路、桥梁、河流、湖泊、山谷及其他交叉跨越之处，要求有较大的高度和机械强度。
6）换位杆塔。
用于线路中为改变电容分布，需要更换位置之处。
（2）按架设的回路数分1）单回路杆塔。
在杆塔上只架设一回路的三相线路。
2）双回路杆塔。
在同一杆塔上架设两个回路的--*线路。
3）多回路杆塔。
在同一杆塔上架设两个以上的线路，一般用于出线回路较多、地面拥挤的发电厂、变电所及工矿企业的出线段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压架空电力线路瓷绝缘子
一、用途、分类、型号简介
低压架空电力线路瓷绝缘子用于工频交流或直流电压为1000V以下架空电力线路中作为绝缘和固定导线。
包括：低压线路针式绝缘子；低压线路蝶式绝缘子；低压线路线轴式绝缘子。
型号说明：PD－低压线路针式绝缘子，破折号后数字为形状尺寸序数，“１”号为尺寸最大的一种，其后T、M、W分别表示为：铁担直脚、木担直脚、弯脚。
ED－低压线路蝶式绝缘子，破折号数字为形状尺寸序数，“１”号为尺寸最大的一种。
EX－低压线路线轴式绝缘子，破折号后数字为形状尺寸序数，“１”号为最大的一种。
二、主要结构尺寸
1、低压线路针式绝缘子
工厂代号型号图号H h h
1h
2
D d
1
d
2
R R
1
重量kg
11701 PD-1T 1 145 80 50 35 80 50 16 10 10 11702 PD-1M 1 220 80 50 110 80 50 16 10 10 11703 PD-2T 1 125 66 45 35 70 44 12 8 8 11704 PD-2M 1 195 66 45 105 70 44 12 8 8 11705 PD-2W 2 155 66 45 55 70 44 12 8 8 2、低压线路针式绝缘子
工厂代号型号图号H h D d d
1d
2
R 重量kg
13701 ED-1 3 90 46 100 95 50 22 12
13702 ED-2 3 75 38 80 75 42 20 10
13703 ED-3 3 65 34 70 65 36 16 8
13704 ED-4 3 50 26 60 55 30 16 6
13705 ED-2C 4 85 - 80 70 48 20 6
注：ED-2C为有3个线槽的低压蝶式瓷绝缘子，俗称多沟茶台，是应用户要求设计的。
3、低压线路线轴式绝缘子
工厂代号型号图号H h D d
1d
2
R 重量kg
18701 EX-1 5 90 45 85 55 22 12 18702 EX-2 5 75 70 45 20 10 18703 EX-3 5 65 65 40 16 8 18704 EX-4 5 50 25 55 35 16 6 三、低压线路瓷绝缘子主要电气与机械特性
器有限公司。
