电气图里电缆标注的符号是什么意思TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】电气图中BV-3*6 SC25 FC/0.8m是sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管BV----聚氯乙烯绝缘（铜芯）电线3*6---共3根，每根电线规格为6平方毫米（铜芯截面积）SC25--上述电线穿入标称直径25mm的钢管（厚壁焊接钢管）FC----敷设在地面或地板下0.8m--敷设（埋设）深度，一般设计不须这么标注（施工规范要求）CE-沿顶板面明敷WE-沿墙面明敷WC-沿墙体暗敷FC-沿地面暗敷CC-沿顶板暗敷CT-沿桥架敷设一RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘ ↙ 涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗ ↖ 石油膏填充*市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗ ↖自承式HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。
电气单线图中一些符号的标注
PR 塑料线槽敷设MT生铁管敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 焊接电线钢管敷设TC 薄壁电线钢管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WS 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管电气计算公式安装功率：Pe=11kw有功功率：Pc= Kd ·Pe=1*11=11kw功率因数：cosφ=0.8，故tgΦ=0.75无功功率：Qc=Pc×tgΦ=11*0.75=8.25kvar计算容量：Sc=Pc/COSΦ=11/0.8=13.75KV A计算电流：Ic=Sc/ （根号3*U）=13.75/(1.732x0.38)=20.89A星三角启动是降压启动，即加在电机绕组的电压由380V降为220V，电压低了，启动电流相对也就小了，没有分流作用。
1、星三角启动的电机，实际运行必须是三角形运行才能达到额定值，其额定电流为线电流I=P÷0.38÷1.732÷COSφ。
而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机接线端的电缆）=线电流÷1.732。
2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=三角形接法的相电流，实际启动电流应按三角形接法的相电流来乘于启动倍数，而不是按三角形接法的线电流来计算启动电流。
3、电缆选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按三角形接法的相电流考虑。
电路图线号标注规则
电气回路线号规则定义1、电流回路线号规则：字母（一至两位）+4+数字（两至三位），包含尾部带*的线号；例：A411、B411、C411、HL411、HN411、ML411、MN411、A411*2、电压回路线号规则：字母（一至两位）+6（或7）+数字（两至三位），包含尾部带*的线号；例：A630、B630、C630、A660、YA630、EA630、UA630、WA630、A630* 特殊：I(II)-A710、I(II)-B710、I(II)-C710、UA640（UA660）、UB640（UB660）3、控制回路纯数字+0-6开头的一至四位数，7-9开头的一至两位数跳闸回路：33（033）、133、233……以33结尾的回路号；合闸回路：03（3）、103、203……以03结尾的回路号；正电源回路：01（1）、101、201……以01结尾的回路号；负电源回路：02（2）、102、202……以02结尾的回路号；4、信号回路信号回路：7（或8、9）+数字（两至三位）、F7（或F8、F9）+数字（两至三位）（不包括881—899）；电源回路：701、702、801、802、901、F701、F702、F801、F802、F901 5、小母线回路直流：以“+”、“-”开头的线号，例：+KM、-KM交流：以“~”开头的线号，例：~A、~B、~C6、闭锁回路881~899，为交流回路方式1：连接点标识本方式是个人最推崇的方式，在讨论线号之前，先来比较一下两种不同的绘图方式，在欧洲使用Eplan绘制原理图讲究的是唯一性和精确性，也就是说在图纸中标注的任何接线，其实物都是和它一一对应的，如下图：一个接触器和一个继电器的辅助触点的连接点13/14以及11/12/14均被标识在图纸中，而实际的接线也是完全和它对应的，譬如实物中的K02M1接触器的14号连接点和K02A的11号连接点相连，而日系和国内的很多画法则是在图纸中把连接点省略，在实际配盘时，电工根据自己的意愿查找空闲辅助触点来接线。
电气系统图的字母表示的意思
电气系统图的字母表示的意思电气系统图字母代表一览表AACC：暗敷设在不能进入的顶棚内AC：:沿或跨柱敷设：ACE：在能进入人的吊顶内敷设AB-沿或跨梁（屋架）敷设BB系列归类属于布电线，所以开头用B，电压：300/500V BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜BVR 铜芯聚氯乙烯绝缘俗称软铜BLV铝芯聚氯乙烯绝缘电线以上电线结构：导体+绝缘(拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmBVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套)BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CC-穿金属软管敷C-吸顶CC-暗敷设在屋面或顶板内CE：沿天棚面或顶棚面敷设CE-混凝土排管敷设CL-柱上CLC：暗敷设在柱内CLE：沿柱或跨柱敷设CP-金属软管CT-电缆桥架敷设CS-链吊DDB-直接埋设DS-管吊FFC：地板或地面下敷设：FPC：穿阻燃半硬聚氯乙烯管敷设FPC-阻燃塑料硬管FPC-穿阻燃半硬聚氯乙烯管敷设MMT：穿电线管敷设MR：金属线槽敷设M：用钢索敷设NNHBV-耐火型铜芯聚氯乙烯绝缘电线ＫKPC-穿聚氯乙烯塑料波纹电线管敷设ＴTC-电缆沟敷设：TC-电缆沟WW-墙壁安装WS-沿墙面敷设WE-沿墙面敷设WC：暗敷设在墙内SS-支架SR：沿钢线槽敷设SCE：吊顶内敷设,要穿金属管SC-穿焊接钢管敷设RR-嵌入RC-镀锌钢管R就是(软)的意思，要做到软，就是增加导体根数RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套ＶV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码ＰPC-PVC塑料硬管PC—穿硬塑料管敷设：PCPR—塑料线槽敷设：PR另外：我们最常用的“护套线”同轴射频电缆 SYWV SYV75-5 SYWV75-5 (视频线)超五类非屏蔽双绞线 5eUTP 5eFTP（网线）电话线 HYA 10*2*0.5 （表示10对0.5mm的双绞线电缆）电话线 HBV HBVVHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50C65N-16A 2P 是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。
电气图里电缆标注的符号

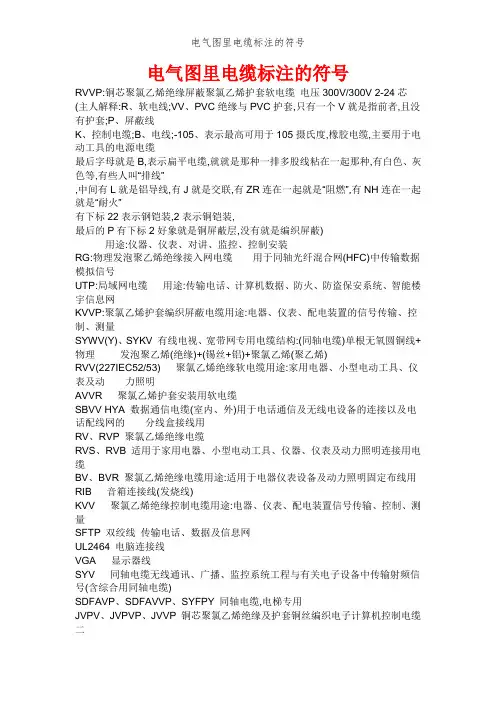

电气图里电缆标注的符号RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯(主人解释:R、软电线;VV、PVC绝缘与PVC护套,只有一个V就是指前者,且没有护套;P、屏蔽线K、控制电缆;B、电线;-105、表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具的电源电缆最后字母就是B,表示扁平电缆,就就是那种一排多股线粘在一起那种,有白色、灰色等,有些人叫“排线”,中间有L就是铝导线,有J就是交联,有ZR连在一起就是“阻燃”,有NH连在一起就是“耐火”有下标22表示钢铠装,2表示铜铠装,最后的P有下标2好象就是铜屏蔽层,没有就是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53) 聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程与有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0、4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞,线径为0.4mm,对数为200对。
建筑电气施工图纸中BV、ZRBLV和TC、SC符号代表什么
建筑电气施工图纸中BV、ZRBLV和TC、SC符号代表什么导读初次接触建筑电气施工图的小伙伴，有没有这么一种经历，被图纸上一大堆的英文符号搞得晕头转向，一会BV BVV 一会TC SC还有很多其他奇奇怪怪的组合。
来源：电气设计圈如有侵权，请联系删除初次接触建筑电气施工图的小伙伴，有没有这么一种经历，被图纸上一大堆的英文符号搞得晕头转向，一会BV BVV 一会TC SC还有很多其他奇奇怪怪的组合。
今天就大家一起学习一下建筑电气施工图的一些基础知识，希望今天的内容可以为你一解所惑。
基础知识1．常用电线⑴ 裸导线：一般为架空线路的主体，输送电能。
① 裸单线：TY 铜质圆单线 LY 铝质圆单线② 裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线⑵ 绝缘电线；种类很多，一般明明规则都是如下图所示：BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线BV：铜芯塑料绝缘线BVV：铜芯塑料绝缘护套线例：BV— 2.5BVV— 4ZRBLV—25NHBX—102．电缆：多芯导线，在电路中起着输送和分配电能的作用，电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：1.类别、用途代号2.导体代号3.绝缘层代号4.护层代号5.特征代号6.铠装层代号7.外护层代号 [1]1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
2.导体材料：L代表铝；T（省略）代表铜。
3.内护层：V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。
4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。
5.铠装层：0无；2双钢带；3细钢丝；4粗钢丝。
6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套。
7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH。
电缆的组成：线芯、绝缘层、保护层。
电气图常见标识及符号
电气图常见标识及符号SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
如何识别和记忆电气施工图中电缆线管标识等代表的意思1
rvv（227IEC52/53） 聚氯乙烯绝缘软电缆 用途：家用电器、小型电动工具、仪表及动 力照明 avvr 聚氯乙烯护套安装用软电缆 sbvv hya 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的 分线盒 接线用 rv、rvp 聚氯乙烯绝缘电缆 rvs、rvb 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆 bv、bvr 聚氯乙烯绝缘电缆 用途：适用于电器仪表设备及动力照明固定布线用（BVR 是软线 BV 是硬线，如果不用护套线，可以用 PVC 管） rib 音箱连接线（发烧线） kvv 聚氯乙烯绝缘控制电缆 用途：电器、仪表、配电装置信号传输、控制、测量 sftp 双绞线 传输电话、数据及信息网 ul2464 电脑连接线 vga 显示器线 syv 同轴电缆 无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电
如何识别和记忆电气施工图中电缆线管标识等代表的意思 电气图中 BV-3*6 SC25 FC/0.8m 是 SC：焊接钢管 TC：电线管 薄钢管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 Solder- 焊 接 steel tube- 钢 管 trolly wire- 架 空 线 coherer- 金 属 canal- 导 管 telecom- 电 信 pliable-柔软的 route-路线, 路程, 通道 BV----聚氯乙烯绝缘（铜芯）电线 3*6---共 3 根，每根电线规格为 6 平方毫米（铜芯截面积） SC25--上述电线穿入标称直径 25mm 的钢管（厚壁焊接钢管） FC----敷设在地面或地板下 0.8m--敷设（埋设）深度，一般设计不须这么标注（施工规范要求） CE-沿顶板面明敷 WE-沿墙面明敷 WC-沿墙体暗敷 Wall-墙 Floor-地面 Coping-顶部 FC-沿地面暗敷 CC-沿顶板暗敷 CT-沿桥架敷设 Explicit-明白的 Conceal-隐蔽、隐藏 一 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压 300V/300V 2-24 芯 （主人解释：R.软电线；VV.PVC 绝缘和 PVC 护套，只有一个 V 是指前者，且没有护套；P.屏蔽线 K.控制电缆；B.电线；-105.表示最高可用于 105 摄氏度，橡胶电缆，主要用于电动工具的电源电 缆 最后字母是 B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫 “排线” ，中间有 L 是铝导线，有 J 是交联，有 ZR 连在一起是“阻燃”，有 NH 连在一起是“耐火” 有下标 22 表示钢铠装，2 表示铜铠装， 最后的 P 有下标 2 好象是铜屏蔽层，没有是编织屏蔽）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。
YJV22-3*95，铜导体，交联聚乙烯绝缘，双钢带铠装，聚氯乙烯护套。
rvvp：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300v/300v 2-24芯。
用途：仪器、仪表、对讲、监控、控制安装rg：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（hfc）中传输数据模拟信号utp：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网kvvp：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量sywv（y）、sykv 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）rvv（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明avvr 聚氯乙烯护套安装用软电缆sbvv hya 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用rv、rvp 聚氯乙烯绝缘电缆rvs、rvb 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆bv、bvr 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用（BVR是软线BV是硬线，如果不用护套线，可以用PVC管）rib 音箱连接线（发烧线）kvv 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量sftp 双绞线传输电话、数据及信息网ul2464 电脑连接线vga 显示器线syv 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）sdfavp、sdfavvp、syfpy 同轴电缆，电梯专用jvpv、jvpvp、jvvp 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆RVV 与KVV RVVP 与KVVP 区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。
KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。
AVVR 与RVVP 区别：东西一样，只是内部截面小于0.75平方毫米的名称为AVVR, 大于等于0.75平方毫米的名称为RVVP. SYV 与SYWV 区别：SYV是视频传输线, 用聚乙烯绝缘。
SYWV是射频传输线，物理发泡绝缘。
用于有线电视。
RVS 与RVV 2芯区别：RVS为双芯RV线绞合而成，没有外护套，用于广播连接。
RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面。
RVVP与RVSP RVVP是普通屏蔽铜芯聚氯乙稀绝缘型连接软电线RVSP是普通屏蔽铜芯聚氯乙稀绝缘绞型连接软电线简单的说,RVVP是直排线,RVSP是绞线,就是把线绞在一起. NHRV是耐火型铜芯聚氯乙稀绝缘连接软电线；HBYV铜芯实心聚乙烯绝缘聚氯乙烯护套平行线（电话线）；RVSP是普通铜芯聚氯乙稀绝缘绞型连接软电线；HYV铜芯聚氯乙烯绝缘聚氯乙烯护套室内通信电缆。
HYV-5×（2×0.8）代表电缆内有5对0.8mm2线。
其他雷同. SYWV-75-5、SYWV-75-7和SYWV-75-9 只是保护套的材质,外口径,与内导体外径不同.他们都是属于3类屏蔽线按照PDS施工参照标准表3-11 类屏蔽线彩色信号不超过365米黑白信号不超过670 米SYWV-75-5：500米SYWV-75-7：700米SYWV-75-9：900米补充：如果要达到1公里以上的布线最好用光纤和光端机RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！呵呵，通常是两根对绞RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。
但是芯线之间的排列没有特别要求监控线材的选用线材选型1、视频线摄像机到监控主机距离≤200米，用rg59（128编）视频线。
摄像机到监控主机距离＞200米，用syv75-5视频线。
2、云台控制线云台与控制器距离≤100米，用rvv6×0.5护套线。
云台与控制器距离＞100米，用rvv6×0.75护套线。
3、镜头控制线采用rvv4×0.5护套线。
4、解码器通讯线应采用rvv2×1屏蔽双绞线5、摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用bvv6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：摄像机到监控主机的平均距离34~50m 21~33m ≤20m 电源线规格（2线）6m2 4 m2 2.5m2 监控系统线路铺设1、视频线敷设注意事项 1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用rg59视频线，若超过200米，应该采用swy-75-5视频线，以保证监控图像的质量。
1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。
1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。
2、控制线敷设注意事项 2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。
当距离少于100米时，云台控制线可采用rvv6×0.5护套线，；当距离大于100米时，云台控制线应采用rvv6×0.75护套线，镜头控制线均采用rvv4×0.5护套线。
如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。
2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。
解码器一般安装在摄像机旁，解码器与数码录像机采用rs485总线进行通信。
布线应采用rvvp2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而rs485通讯线的总长度最长可达1200米。
接线示意图如下：见基础知识内的相关帖。
解码器有ac 220v和ac 24v两种供电类型，若选用ac 24v解码器，则一般由ac 24v变压器统一供电。
特别需要注意的是，由于有些解码器输出的dc 12v电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12v）供电。
3、摄像机电源线敷设注意事项市面上采用dc 12v供电的普通摄像机工作电流约为200~300ma，一体化摄像机为350~400ma。
如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布rvv2×0. 5电源线到监控室并用小型变压器供电。
如果摄像机的数量较多，则应采用大功率的12v直流稳压电源集中供电。
在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8ω）。
对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。
