安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
X电容接在L,N之间,降低的是差模部分的一些干扰.差模主要集中在1M以下的频率.
Y电容是L,N与大地PE之间的,主要是为高频信号提供最快捷的回路通道,降低高频信号给系统带来的影响.
X电容一般取值在100nF~2.2U之间,一般用470nF,差模部分干扰严重的时候一般用680nF.但是见过别人用2.2UF的,似乎过于奢侈.因为这个电容是很贵的.
Y电容取值切不可过大,一般有1nF,2.2nF,4.7nF可供选择.一般选用2.2nF.
Y电容选取切要注意.并不是越大越好,建议不要超过10nF,取值太大,与大地之间的漏电流就会变大,不符合安规的要求,会有安全隐患.比如有些电器,用起来有时候麻手,就是这个原因.
至于X,Y电容消除干扰的原理,本贴暂不作讨论.大家只要了解一下,X电容主要消除1M一下差模部分的干扰,Y电容是消除1M以上高频部分的干扰就可以了.
X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.
所以一定要接.680nF以上的时候我才接,一般不接.
另外,线路本身也有内阻,母线上的大的电解电容自身也有ESR,所以一般都不接,会影响效率的.。
什么是安规电容 安规电容参数及作用和应用
什么是安规电容安规电容参数及作用和应用安规电容：安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。
什么是安规电容 X 电容 Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
安规电容介绍(X电容,Y电容作用)_电路图
安规电容介绍（X电容，Y电容作用）_电路图1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
安規電容通常只用于抗干擾電路中的濾波作用。
安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。
处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。
Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF（472）。
Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y 电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。

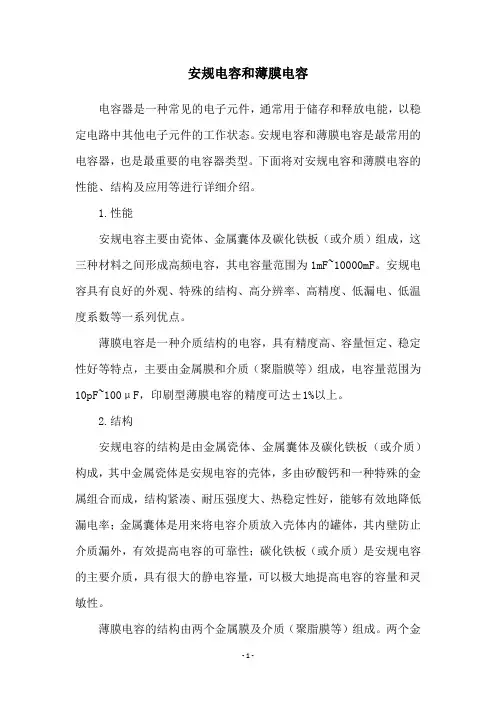

安规电容和薄膜电容
安规电容和薄膜电容电容器是一种常见的电子元件，通常用于储存和释放电能，以稳定电路中其他电子元件的工作状态。
安规电容和薄膜电容是最常用的电容器，也是最重要的电容器类型。
下面将对安规电容和薄膜电容的性能、结构及应用等进行详细介绍。
1.性能安规电容主要由瓷体、金属囊体及碳化铁板（或介质）组成，这三种材料之间形成高频电容，其电容量范围为1mF~10000mF。
安规电容具有良好的外观、特殊的结构、高分辨率、高精度、低漏电、低温度系数等一系列优点。
薄膜电容是一种介质结构的电容，具有精度高、容量恒定、稳定性好等特点，主要由金属膜和介质（聚脂膜等）组成，电容量范围为10pF~100μF，印刷型薄膜电容的精度可达±1%以上。
2.结构安规电容的结构是由金属瓷体、金属囊体及碳化铁板（或介质）构成，其中金属瓷体是安规电容的壳体，多由矽酸钙和一种特殊的金属组合而成，结构紧凑、耐压强度大、热稳定性好，能够有效地降低漏电率；金属囊体是用来将电容介质放入壳体内的罐体，其内壁防止介质漏外，有效提高电容的可靠性；碳化铁板（或介质）是安规电容的主要介质，具有很大的静电容量，可以极大地提高电容的容量和灵敏性。
薄膜电容的结构由两个金属膜及介质（聚脂膜等）组成。
两个金属膜之间紧密接触，形成一个封闭的电路，介质放置在两个金属膜中间，并以一种特殊的化学沉淀方式固定在金属膜内，形成一个具有良好电气特性的电容元件，其高增益特性可以有效降低信号波动的大小，改善信号的稳定性。
3.应用安规电容和薄膜电容都是常用的电子元件，广泛用于电子电路中，用于分离相邻的网络，防止相邻网络电压差能够影响其它网络；将输入端与输出端分离，防止过载，减小网络工作电流；电路中容量滤波器，以减少总线工作信号传输中的噪音；以及延迟定时器、过电流保护和振荡器等。
安规电容主要用于高压电源，大功率电源调节和启动，它的容量大，可以有效缓冲大电容量的变化，改善电路的稳定性；同样，安规电容也可用于抑制高频干扰、限制内部电流的脉冲，抑制和稳定电力线的干扰和泄漏电流，以及防止电流突变等。
安规电容基本介绍1
安规电容器基本介绍
• 安规电容相关参考资料 安规电容相关参考资料(OA)
1.电子设备用固定电容器
部分： 第14部分：分规范 部分 抑制电磁干扰和电源网络连 接用固定电容器GB/T 14472-1998 接用固定电容器 2.电子设备用固定电容器第 部分：总规范 电子设备用固定电容器第1部分 电子设备用固定电容器第 部分： GB/T-2693-2001 3 . UL1283-2005标准 标准
安规电容器基本介绍
• 安规电容器承受脉冲电压的来源
1.外部线路受到雷击引起 外部线路受到雷击引起 2.开关相邻设备时电磁干扰 2.开关相邻设备时电磁干扰 3.设备一些高频开关工作时引起的感应脉冲 设备一些高频开关工作时引起的感应脉冲
• 安规电容不同于一般交流电容的安 全特别检测要求
安规电容器基本介绍
安规电容器基本介绍
----安规技术部 徐滢涛 安规技术部
安规电容器基本介绍
• 什么是安规电容器？ 什么是安规电容器？ 安规电容器是行业对抑制电源电 磁干扰用固定电容器的俗称， 磁干扰用固定电容器的俗称，因电 容本体印刷有多个国家的安全认证 标志而称为安规电容器。 标志而称为安规电容器。
安规电容器基本介绍
• 什么是抑制电源电磁干扰用固定电容器？ 什么是抑制电源电磁干扰用固定电容器？ 依据IEC60384-14（GB/T 14472-1998） 依据 （ ） 1.1范围描述如下 范围描述如下
安规电容器基本介绍
• 安规电容应用于零火线跨接线路及电源线与地线跨接示例
• 上图中 ，C2为安规 （X1）电容，C3，C4为Y2（Y1）电容 上图中C1， 为安规 为安规X2（ ）电容， ， 为 （ ）
安规电容器基本介绍
• 安规电容器的分类
set 安规电容
set 安规电容安规电容呀，这可是个很有趣的小玩意儿呢。
一、安规电容是啥？安规电容呢，它可不是普通的电容哦。
它就像是电路世界里的小卫士。
从本质上来说，它也是一种电容，但是它有着特殊的使命。
它主要被用在各种电子设备当中，用来抑制电路中的干扰信号呀。
你想啊，电路就像一个小社会，里面各种信号跑来跑去的，有时候就会很混乱，安规电容就站出来维持秩序啦。
它有不同的类型，常见的有X电容和Y电容呢。
这两种电容就像是两个不同分工的小伙伴，各自在电路里发挥着独特的作用。
二、X电容的独特之处。
X电容这个小家伙，它一般是跨接在电力线两线之间的。
它的主要工作就是滤除差模干扰。
啥是差模干扰呢？就好比是两个人在吵架，互相给对方捣乱，差模干扰就是这种在两条线路之间互相影响的干扰信号。
X电容就像是一个和事佬，把这些捣乱的信号给过滤掉，让电路能够更稳定地运行。
它的容量一般比较小，但是作用可不小哦。
要是没有它呀，我们的一些电子设备可能就会出现莫名其妙的故障，比如说屏幕突然闪一下，或者是声音突然变得怪怪的。
三、Y电容的奇妙作用。
Y电容呢，它的连接方式和X电容不太一样。
它是连接在电力线和地之间的。
它主要负责滤除共模干扰。
共模干扰就像是一群人一起朝着一个方向捣乱，是两条线路相对于大地同时出现的干扰信号。
Y电容就像是一个大地的守护者，把这些朝着大地来的干扰信号给挡住。
它的存在能够有效地保护我们的设备和使用者的安全呢。
比如说，如果没有Y电容把那些多余的干扰信号处理掉，我们在使用一些电器的时候，可能就会有触电的危险。
而且，Y电容还能让我们的设备符合各种安全标准，这样才能在市场上合法地售卖呀。
四、安规电容的安全性。
安规电容之所以叫这个名字，就是因为它非常注重安全。
它的生产和使用都是有严格的标准的。
和普通电容相比，它在材料的选择上就更加讲究。
比如说，它的绝缘性能必须要好，这样才能避免在电路中出现漏电等危险情况。
而且，它的耐压能力也很强。
在电路中，电压有时候会有波动，如果安规电容耐压能力不够，就可能会被击穿，那就会引发一系列的问题啦。
安规电容应用分类及作用
安规电容的应用分类及作用无源元件电容：1、应用于电源电路，实现旁路、去藕、滤波和储能的作用。
下面分类详述之：1）旁路可将混有高频电流和低频电流的交流电中的高频成分旁路掉的电容，称做“旁路电容”。
对于同一个电路来说，旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦（decoupling，也称退耦）电容是把输出信号的干扰作为滤除对象。
旁路电容的主要功能是产生一个交流分路，从而消去进入易感区的那些不需要的能量，即当混有高频和低频的信号经过放大器被放大时，要求通过某一级时只允许低频信号输入到下一级，而不需要高频信号进入，则在该级的输入端加一个适当大小的接地电容，使较高频率的信号很容易通过此电容被旁路掉（这是因为电容对高频阻抗小），而低频信号由于电容对它的阻抗较大而被输送到下一级放大。
旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。
就像小型可充电电池样，旁路电容能够被充电，并向器件进行放电。
为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。
这能够很好地防止输入值过大而导致的低电位抬高和噪声。
地弹是地连接处在通过大电流毛刺时的电压降。
2）去藕去藕，又称解藕。
从电路来说，总是可以区分为驱动的源和被驱动的负载。
如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。
去藕电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。
将旁路电容和去藕电容结合起来将更容易理解。
旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声高一条低阻抗泄防途径。
安规电容讲解
安规电容讲解
安规电容（Safety Capacitor）是一种专为满足电气安全标准设计制造的电子元件，主要用于电源滤波、EMC（电磁兼容性）改善等方面，并确保在故障条件下，能够有效地保护使用者免受电击或其他电气危害。
这类电容通常应用于家用电器、电源适配器、照明设备、电机驱动电路及各种工业控制设备等需要符合国际安全认证要求的电子产品中。
安规电容主要分为两大类：
1. X电容（AC Line Filter Capacitor）：
- X电容主要用于跨接于交流电源的火线（L）和零线（N）之间，起到抑制差模干扰的作用，即过滤掉电源线上由于负载切换等原因产生的共模噪声。
- X电容一般要求具有较高的耐压等级，且必须配备保险丝或者热熔断器，以防电容失效时短路电流过大造成危险。
- 在产品认证方面，常见的有IEC/EN 60384-14标准，并需通过如VDE、UL、CQC等各国和地区的产品安全认证。
2. Y电容（Safety Capacitor for Grounding）：
- Y电容连接在电源的火线与接地端（L-G，N-G）之间，用于抑制共模干扰，确保漏电流在安全范围内，同时防止因绝缘失效导致的电压泄漏到外壳上。
- Y电容的安全要求极高，因为其故障可能导致电流直接流经人体，所以其容量相对较小，且须通过严格的高压测试以保证在额定电
压下的漏电流极低。
- Y电容同样遵循IEC/EN 60384-14等标准，并需获得相应安全认证。
在选择安规电容时，除了要考虑其电气性能外，还要特别注意其安全等级、认证标志、温度范围、使用寿命等因素，确保在实际应用中既能有效滤波，又能保障用户的安全。
