高密度、低密度和线性低密度聚乙烯的区别

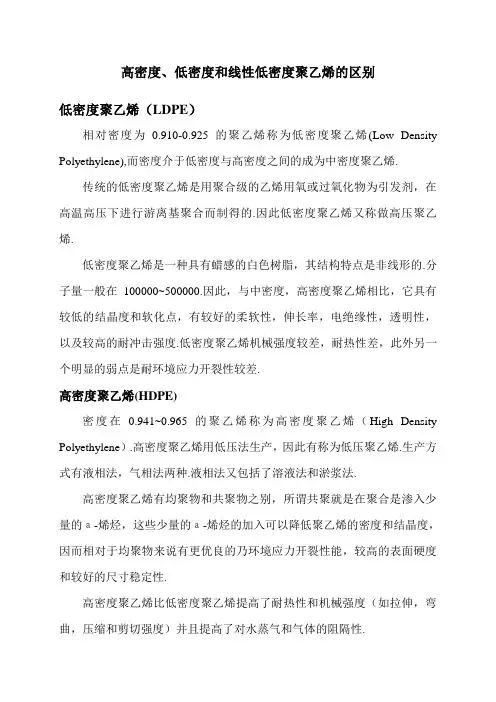

高密度、低密度和线性低密度聚乙烯的区别
低密度聚乙烯（LDPE）
相对密度为0.910-0.925的聚乙烯称为低密度聚乙烯(Low Density Polyethylene),而密度介于低密度与高密度之间的成为中密度聚乙烯.
传统的低密度聚乙烯是用聚合级的乙烯用氧或过氧化物为引发剂，在高温高压下进行游离基聚合而制得的.因此低密度聚乙烯又称做高压聚乙烯.
低密度聚乙烯是一种具有蜡感的白色树脂，其结构特点是非线形的.分子量一般在100000~500000.因此，与中密度，高密度聚乙烯相比，它具有较低的结晶度和软化点，有较好的柔软性，伸长率，电绝缘性，透明性，以及较高的耐冲击强度.低密度聚乙烯机械强度较差，耐热性差，此外另一个明显的弱点是耐环境应力开裂性较差.
高密度聚乙烯(HDPE)
密度在0.941~0.965的聚乙烯称为高密度聚乙烯（High Density Polyethylene）.高密度聚乙烯用低压法生产，因此有称为低压聚乙烯.生产方式有液相法，气相法两种.液相法又包括了溶液法和淤浆法.
高密度聚乙烯有均聚物和共聚物之别，所谓共聚就是在聚合是渗入少量的а-烯烃，这些少量的а-烯烃的加入可以降低聚乙烯的密度和结晶度，因而相对于均聚物来说有更优良的乃环境应力开裂性能，较高的表面硬度和较好的尺寸稳定性.
高密度聚乙烯比低密度聚乙烯提高了耐热性和机械强度（如拉伸，弯
曲，压缩和剪切强度）并且提高了对水蒸气和气体的阻隔性.
LDPE、LLDPE和HDPE这三种PE的区别：
LDPE（中文名：低密度高压聚乙烯）：感官鉴别：手感柔软：白色透明，但透明度一般，燃烧鉴别：燃烧火焰上黄下蓝；燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝
LLDPE(线性低密度聚乙烯)：线性低密度聚乙烯在结构上不同于一般的低密度聚乙烯，因为不存在长支链。LLDPE的线性度取决于LLDPE和LDPE 的不同生产加工过程。LLDPE通常在更低温度和压力下，由乙烯和高级的a烯烃如丁烯、己烯或辛烯共聚合而生成。共聚过程生成的LLDPE聚合物具有比一般LDPE更窄的分子量分布，同时具有线性结构使其有着不同的流变特性。LLDPE的熔融流动特性适l应新工艺的要求，特别是用薄膜挤出工艺，可产出高质的LLDPE产品。LLDPE应用于聚乙烯所有的传统市常增强了抗伸、抗穿透、抗冲击和抗撕裂的性能使LLDPE适于作薄膜。更高的抗伸强度、抗穿透性、抗撕裂性和伸长率增加是LLDPE的特性，使其特别适用于制薄膜。
HDPE(高密度聚乙烯)：HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性。该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此
线性低密度聚乙烯（LLDPE）对化学反应几乎是惰性的,不与任何物质
反生化学反应,只是会燃烧。
LLDPE和苯长时间接触能发生溶胀，与HCL长时间接触会变脆，不过要经过几年时间，平常可以用它装这两样东西。
LDPE和HDPE之间性能差别：
拉伸强度：LDPE为7～14MPa，而HDPE为24～31MPa。
使用温度：LDPE为100度以下，而HDPE为120以下。
邵氏硬度：LDPE为：41～45，而HDPE为60～70。
低密度聚乙烯（LDPE）是高压下乙烯自由基聚合而获得的热塑性塑料。低密度聚乙烯的加工温度低一些,约160度左右，密度为0.918一0.932克／立方厘米。主要被用作电讯电缆的外皮。
高密度聚乙烯（HDPE）加工温度高些,大约180度吧,密度也高一些. HDPE,LDPE,和PE的区别
PE是聚乙烯。HDPE是高密度聚乙烯又称低压聚乙烯。LDPE为低密度聚乙烯，又称高压聚乙烯。
HDPE和LDPE都是PE的一种。
聚乙烯主要按密度分类，性质因品种、牌号而异：
①高密度聚乙烯（HDPE）:是不透明的白色粉末,造粒后为乳白色颗粒,分子为线型结构，很少支化现象,是较典型的结晶高聚物。机械性能均优于低密度聚乙烯，熔点比低密度聚乙烯高，约126～136℃，其脆化温度比低密度聚乙烯低,约-100～-140℃。
②低密度聚乙烯（LDPE）:是无色、半透明颗粒，分子中有长支链，分子间排列不紧密。
③线型低密度聚乙烯（LLDPE）:分子中一般只有短支链存在，机械性能介于高密度和低密度聚乙烯两者之间，熔点比普通低密度聚乙烯高15℃，耐低温性能也比低密度聚乙烯好，耐环境应力开裂性比普通低密度聚乙烯高数十倍。
此外，按生产方法可分为低压法聚乙烯、中压法聚乙烯和高压法聚乙烯，聚乙烯的生产方法不同，其密度及熔体指数（表示流动性）也不同。密度和熔体流动速率（MFR）也是鉴别与区分不同品种和牌号聚乙烯的关键指标。
LDPE（密度０．９１５～０．９３）,MDPE（密度０．９３～０．９４），HDPE（密度０．９４以上），密度越高，膜的延展性，耐热性，耐油性，耐化学药品性,防水性会加强，但是透明度会将降低。这个是LDPE膜和HDPE膜的不同之处。还有一点和密度没有关系的特性是HDPE膜的分子是纵向排列的，因此HDPE膜很容易撕裂。
高密度、低密度和线性低密度聚乙烯的区别
高密度、低密度和线性低密度聚乙烯的区别 低密度聚乙烯（LDPE） 相对密度为0.910-0.925的聚乙烯称为低密度聚乙烯(Low Density Polyethylene),而密度介于低密度与高密度之间的成为中密度聚乙烯. 传统的低密度聚乙烯是用聚合级的乙烯用氧或过氧化物为引发剂，在高温高压下进行游离基聚合而制得的.因此低密度聚乙烯又称做高压聚乙烯. 低密度聚乙烯是一种具有蜡感的白色树脂，其结构特点是非线形的.分子量一般在100000~500000.因此，与中密度，高密度聚乙烯相比，它具有较低的结晶度和软化点，有较好的柔软性，伸长率，电绝缘性，透明性，以及较高的耐冲击强度.低密度聚乙烯机械强度较差，耐热性差，此外另一个明显的弱点是耐环境应力开裂性较差. 高密度聚乙烯(HDPE) 密度在0.941~0.965的聚乙烯称为高密度聚乙烯（High Density Polyethylene）.高密度聚乙烯用低压法生产，因此有称为低压聚乙烯.生产方式有液相法，气相法两种.液相法又包括了溶液法和淤浆法. 高密度聚乙烯有均聚物和共聚物之别，所谓共聚就是在聚合是渗入少量的а-烯烃，这些少量的а-烯烃的加入可以降低聚乙烯的密度和结晶度，因而相对于均聚物来说有更优良的乃环境应力开裂性能，较高的表面硬度和较好的尺寸稳定性. 高密度聚乙烯比低密度聚乙烯提高了耐热性和机械强度（如拉伸，弯曲，压缩和剪切强度）并且提高了对水蒸气和气体的阻隔性.
LDPE、LLDPE和HDPE这三种PE的区别： LDPE（中文名：低密度高压聚乙烯）：感官鉴别：手感柔软：白色透明，但透明度一般，燃烧鉴别：燃烧火焰上黄下蓝；燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝 LLDPE(线性低密度聚乙烯)：线性低密度聚乙烯在结构上不同于一般的低密度聚乙烯，因为不存在长支链。LLDPE的线性度取决于LLDPE和LDPE 的不同生产加工过程。LLDPE通常在更低温度和压力下，由乙烯和高级的a烯烃如丁烯、己烯或辛烯共聚合而生成。共聚过程生成的LLDPE聚合物具有比一般LDPE更窄的分子量分布，同时具有线性结构使其有着不同的流变特性。LLDPE的熔融流动特性适l应新工艺的要求，特别是用薄膜挤出工艺，可产出高质的LLDPE产品。LLDPE应用于聚乙烯所有的传统市常增强了抗伸、抗穿透、抗冲击和抗撕裂的性能使LLDPE适于作薄膜。更高的抗伸强度、抗穿透性、抗撕裂性和伸长率增加是LLDPE的特性，使其特别适用于制薄膜。 HDPE(高密度聚乙烯)：HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性。该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此 线性低密度聚乙烯（LLDPE）对化学反应几乎是惰性的,不与任何物质反生化学反应,只是会燃烧。
高密度、低密度和线性低密度聚乙烯的区别
精心整理高密度、低密度和线性低密度聚乙烯的区别 低密度聚乙烯（LDPE） 相对密度为0.910-0.925的聚乙烯称为低密度聚乙烯(LowDensityPolyethylene),而密度介于低密度与高密度之间的成为中密度聚乙烯. 传统的低密度聚乙烯是用聚合级的乙烯用氧或过氧化物为引发剂，在高温高压 在 .低密差. ）.高 . а-烯 来说有更优良的乃环境应力开裂性能，较高的表面硬度和较好的尺寸稳定性. 高密度聚乙烯比低密度聚乙烯提高了耐热性和机械强度（如拉伸，弯曲，压缩和剪切强度）并且提高了对水蒸气和气体的阻隔性. LDPE、LLDPE和HDPE这三种PE的区别： LDPE（中文名：低密度高压聚乙烯）：感官鉴别：手感柔软：白色透明，但透明度
一般，燃烧鉴别：燃烧火焰上黄下蓝；燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝 LLDPE(线性低密度聚乙烯)：线性低密度聚乙烯在结构上不同于一般的低密度聚乙烯，因为不存在长支链。LLDPE的线性度取决于LLDPE和LDPE的不同生产加工过程。LLDPE通常在更低温度和压力下，由乙烯和高级的a烯烃如丁烯、己烯或辛烯共聚合而生成。共聚过程生成的LLDPE聚合物具有比一般LDPE更窄的分子量分布， HDPE(HDPE HDPE 反应, LLDPE和苯长时间接触能发生溶胀，与HCL长时间接触会变脆，不过要经过几年时间，平常可以用它装这两样东西。 LDPE和HDPE之间性能差别： 拉伸强度：LDPE为7～14MPa，而HDPE为24～31MPa。 使用温度：LDPE为100度以下，而HDPE为120以下。
邵氏硬度：LDPE为：41～45，而HDPE为60～70。 低密度聚乙烯（LDPE）是高压下乙烯自由基聚合而获得的热塑性塑料。低密度聚乙烯的加工温度低一些,约160度左右，密度为0.918一0.932克／立方厘米。主要被用作电讯电缆的外皮。 高密度聚乙烯（HDPE）加工温度高些,大约180度吧,密度也高一些. HDPE,LDPE,和PE的区别 PE又称HDPE ℃。密。 此外，按生产方法可分为低压法聚乙烯、中压法聚乙烯和高压法聚乙烯，聚乙烯的生产方法不同，其密度及熔体指数（表示流动性）也不同。密度和熔体流动速率（MFR）也是鉴别与区分不同品种和牌号聚乙烯的关键指标。 LDPE（密度０．９１５～０．９３）,MDPE（密度０．９３～０．９４），HDPE （密度０．９４以上），密度越高，膜的延展性，耐热性，耐油性，耐化学药品性,
线性低密度聚乙烯
线性低密度聚乙烯 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
线性低密度聚乙烯(LLDPE)，是乙烯与少量高级α-烯烃(如丁烯-1、己烯-1、辛烯-1、四甲基戊烯-1等)在催化剂作用下，经高压或低压聚合而成的一种共聚物，密度处于～0.940克/立方厘米之间。但按ASTM 的D-1248-84规定，～0.940克/立方厘米的密度范围属中密度聚乙烯(MDPE)。新一代LLDPE将其密度扩大至塑性体～0.915克/立方厘米)和弹性体(<0.890克/立方厘米)。但美国塑料工业协会(SPI)和美国塑料工业委员会(APC)只将LLDPE的范围扩大至塑性体，不包括弹性体。上世纪80年代，Union Carbide和Dow Chemical公司将其早期销售的塑性体和弹性体称之为非常低密度的聚乙烯(VLDPE)和超低密度聚乙烯(U L D P E)树脂。 常规LLDPE的分子结构以其线性主链为特征，只有少量或没有长支链，但包含一些短支链。没有长支链使聚合物的结晶性较高。 通常，LLDPE树脂用密度和熔体指数来表征。密度由聚合物链中共聚单体的浓度决定。共聚单体的浓度决定了聚合物中的短支链量。短支链的长度则取决于共聚单体的类型。共聚单体浓度越高，树脂的 密度越低。此外，熔体指数是树脂平均分子量的反映，主要由反应温度(溶液法)和加入链转移剂(气相法)来决定。平均分子量与分子量分布无关，后者主要受催化剂类型影响。 LLDPE在20世纪70年代由Union Carbide公司工业化，它代表了聚乙烯催化剂和工艺技术的重大变革，使聚乙烯的产品范围显着扩大。LLDPE用配位催化剂代替自由基引发剂，以及用较低成本的低压气相聚合取代成本较高的高压反应器，在比较短的时间内，便以其优异的性能和较低的成本，在许多领 域已替代了LDPE。目前LLDPE几乎渗透到所有的传统聚乙烯市场，包括薄膜、模塑、管材和电线电缆。 LLDPE产品无毒、无味、无臭，呈乳白色颗粒。与LDPE相比具有强度高、韧性好、刚性强、耐热、耐寒等优点，还具有良好的耐环境应力开裂、耐撕裂强度等性能，并可耐酸、碱、有机溶剂等。 2005年，我国LLDPE产量为188万吨，约占PE总产量的%；消费量355万吨，约占PE总消费量的%。预计未来2～3年内，LLDPE消费量将保持8%左右的速度继续增长。按照当前市场价格12000元/吨计算，我国LLDPE的市场规模已经超过了400亿元。 (一)、LLDPE的应用领域 LLDPE的主要应用领域是农膜、包装膜、电线电缆、管材、涂层制品等。 线形低密度聚乙烯由于较高的抗张强度、较好的抗穿刺和抗撕裂性能，主要用于制造薄膜。2005年世界LLDPE消费量为1617万吨，同比增长%。在消费结构中，薄膜制品仍占最大比例，消费量为1190万吨，占总消费量的%，其次为注塑，消费量为万吨，约占LLDPE总消费量的%。
低密度聚乙烯(LDPE)介绍
低密度聚乙烯(LDPE)介绍 低密度聚乙烯（LDPE）是高压下乙烯自由基聚合而获得的热塑性塑料。LDPE是树脂中的聚乙烯家族中最老的成员，二十世纪四十年代早期就作为电线包皮第一次商业生产。LDPE综合了一些良好的性能：透明、化学惰性、密封能力好，易于成型加工。这决定了LDPE是当今高分子工业中最广泛使用的材料之一。 化学和性能 乙烯是聚乙烯制品的基本结构单元。它是从炼油厂气、液化的石油气或液态烃中获得的无色气体。因为它是许多其它工业化学品和聚合物的成分，所以不断地存在乙烯供应的竞争。这种获得乙烯的竞争具有戏剧性地影响着聚乙烯的价格和有效价值。例如：1990年，国内乙烯生产能力约为465亿磅，其中51％用于象聚乙烯这样的聚合物的生产。 常规的LDPE可用两种方法生产：管式法或釜式法。两种制法都是将高纯度乙烯通入高压（103到276MPa）高温（300到500F）含有引发剂的反应器中。引发剂或是氧气或是一种有机过氧化物。反应终止的实现是通过加入链终止剂或靠两个分子链的连结。 与其它聚乙烯（HDPE和LLDPE）制法获得的线性结构不同，通过高压手段制得的聚合物是分支结构。这种分支结构赋与常规LDPE优异的透明性、曲挠性及易于挤出的性能。为满足不同应用而特制的LDPE树脂是通过分子量、结晶度及分子量分布MWD 的平衡与控制而得到的。 分子量是表示构成聚合物的所有分子链的平均长度。为了方便，熔融指数（MI）被选作塑料工业分子量大小的量度。熔融指数用克/10分钟给出，它与分子量的大小成反比。对于LDPE，熔融指数反映了树脂的流动性能和涉及成品大形变的性质。降低MI （增大分子量）在增加大部分强度性能的同时，降低了LDPE的流动性和制造过程中树脂流向薄壁的能力。LDPE中的结晶度是树脂中存在的分支短链数量的函数。对于LDPE，结晶度正常浮动范围为30—40％。 增加LDPE的结晶度将增大LDPE的刚度、抗化学腐蚀性、透气性能、拉伸强度、耐热性；同时，降低了LDPE的冲击强度、撕裂强度和抗应力开裂性。分子量分布（MWD）或聚合度分布性定义为重均分子量与数均分子量的比值。塑料工业中，MWD值3—5的树脂被认为是具有窄的分子量分布，MWD值6—12为中等分子量分布，MWD值在13以上视为宽分子量分布。MWD主要反映与流动相关的性能。具有相等平均分于量的树脂，宽分子量分布的在加工过程显示了比窄分子量分布的树脂具有更好的流动性。WD对最终使用性能有些影响。但是，MWD的影响一般都被分子量的变化影响掩盖。 加工 LDPE级别可以满足大部分热塑性成型加工技术的要求。包括：薄膜吹制、薄膜铸制、挤压贴胶、电线电缆贴胶、注射成型、吹塑成型。
【免费下载】低密度聚乙烯与高密度聚乙烯区别
低密度聚乙烯与高密度聚乙烯区别 低密度聚乙烯（LDPE） 相对密度为0.910-0.925的聚乙烯称为低密度聚乙烯(Low Density Polyethylene),而密度介于低密度与高密度之间的成为中密度聚乙烯.相反，相对密度低于0.910的聚乙烯；也已经问世.成为甚低密度聚乙烯（VLDPE），甚至还有相对密度小于0.900的，国外也称之为超低密度聚乙烯(ULDPE). 虽然聚乙烯的品种繁多，但是左右聚乙烯市场的主要还是低密度聚乙烯和高密度聚乙烯. 传统的低密度聚乙烯是用聚合级的乙烯用氧或过氧化物为引发剂，在高温高压下进行游离基聚合而制得的.因此低密度聚乙烯又称做高压聚乙烯. 低密度聚乙烯是一种具有蜡感的白色树脂，其结构特点是非线形的.分子量一般在100000~500000.因此，与中密度，高密度聚乙烯相比，它具有较低的结晶度和软化点，有较好的柔软性，伸长率，电绝缘性，透明性，以及较高的耐冲击强度.低密度聚乙烯机械强度较差，耐热性差，此外另一个明显的弱点是耐环境应力开裂性较差. 低密度聚乙烯大部分用做薄膜制品，而薄膜制品中大部分用做包装.另外一部分被用做农膜和建筑用膜.低密度聚乙烯包装膜可用于糖果，蔬菜，冷冻食品等食品包装，也可一用做内衬膜，收缩包装膜，弹性包装膜，重包装膜等非食品包装膜. 高密度聚乙烯(HDPE) 密度在0.941~0.965的聚乙烯称为高密度聚乙烯（High Density Polyethylene）.高密度聚乙烯用低压法生产，因此有称为低压聚乙烯.生产方式有液相法，气相法两种.液相法又包括了溶液法和淤浆法. 高密度聚乙烯有均聚物和共聚物之别，所谓共聚就是在聚合是渗入少量的а-烯烃，这些少量的 а-烯烃的加入可以降低聚乙烯的密度和结晶度，因而相对于均聚物来说有更优良的乃环境应力开裂性能，较高的表面硬度和较好的尺寸稳定性. 高密度聚乙烯比低密度聚乙烯提高了耐热性和机械强度（如拉伸，弯曲，压缩和剪切强度）并且提高了对水蒸气和气体的阻隔性.高密度聚乙烯可使用挤出法加工成管材，板材，片材，型材和单丝，扁丝，打包带；用吹塑法可以生产大中型中空容器.如瓶，桶及大型工业用贮槽；用注塑法可生产各种制件，日用品和工业用品 LDPE、LLDPE和HDPE这三种PE的区别： LDPE（中文名：低密度高压聚乙烯）：感官鉴别：手感柔软：白色透明，但透明度一般，燃烧鉴别：燃烧火焰上黄下蓝；燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝 LLDPE(线性低密度聚乙烯)：线性低密度聚乙烯在结构上不同于一般的低密度聚乙烯，因为不存在长支链。LLDPE的线性度取决于LLDPE和 LDPE的不同生产加工过程。LLDPE通常在更低温度和压
线性低密度聚乙烯
线性低密度聚乙烯 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
线性低密度聚乙烯(LLDPE)，是乙烯与少量高级α-烯烃(如丁烯-1、己烯-1、辛烯-1、四甲基戊烯-1等)在催化剂作用 下，经高压或低压聚合而成的一种共聚物，密度处于～0.940克/立方厘米之间。但按ASTM 的D-1248-84规定，～ 0.940克/立方厘米的密度范围属中密度聚乙烯(MDPE)。新一代LLDPE将其密度扩大至塑性体～0.915克/立方厘米) 和弹性体(<0.890克/立方厘米)。但美国塑料工业协会(SPI)和美国塑料工业委员会(APC)只将LLDPE的范围扩大至塑 性体，不包括弹性体。上世纪80年代，Union Carbide和Dow Chemical公司将其早期销售的塑性体和弹性体称之 为非常低密度的聚乙烯(VLDPE)和超低密度聚乙烯(ULDPE)树脂。 常规LLDPE的分子结构以其线性主链为特征，只有少量或没有长支链，但包含一些短支链。没有长支链使聚合物的结晶性较高。 通常，LLDPE树脂用密度和熔体指数来表征。密度由聚合物链中共聚单体的浓度决定。共聚单体的浓度决定了聚合物中的短支链量。短支链的长度则取决于共聚单体的类型。共聚单体浓度越高，树脂的密度越低。此外，熔体指数是树脂平均分子量的反映，主要由反应温度(溶液法)和加入链转移剂(气相法)来决定。平均分子量与分子量分布无关，后者主要受催化剂类型影响。 LLDPE在20世纪70年代由Union Carbide公司工业化，它代表了聚乙烯催化剂和工艺技术的重大变革，使聚乙烯的产品范围显着扩大。LLDPE用配位催化剂代替自由基引发剂，以及用较低成本的低压气相聚合取代成本较高的高压反应器，在比较短的时间内，便以其优异的性能和较低的成本，在许多领域已替代了LDPE。目前LLDPE几乎渗透到所有的传统聚乙烯市场，包括薄膜、模塑、管材和电线电缆。 LLDPE产品无毒、无味、无臭，呈乳白色颗粒。与LDPE相比具有强度高、韧性好、刚性强、耐热、耐寒等优点，还具有良好的耐环境应力开裂、耐撕裂强度等性能，并可耐酸、碱、有机溶剂等。 2005年，我国LLDPE产量为188万吨，约占PE总产量的%；消费量355万吨，约占PE总消费量的%。预计未来2～3年内，LLDPE消费量将保持8%左右的速度继续增长。按照当前市场价格12000元/吨计算，我国LLDPE 的市场规模已经超过了400亿元。 (一)、LLDPE的应用领域 LLDPE的主要应用领域是农膜、包装膜、电线电缆、管材、涂层制品等。 线形低密度聚乙烯由于较高的抗张强度、较好的抗穿刺和抗撕裂性能，主要用于制造薄膜。2005年世界LLDPE 消费量为1617万吨，同比增长%。在消费结构中，薄膜制品仍占最大比例，消费量为1190万吨，占总消费量的%，其次为注塑，消费量为万吨，约占LLDPE总消费量的%。 2005年，我国LLDPE和LDPE消费总量为598万吨，其中LLDPE消费量为355万吨，同比增长%，占LLDPE/LDPE消费总量的%；LDPE消费量为243万吨，同比增加%，占LLDPE/LDPE消费总量的%。 从LLDPE/LDPE消费结构看，薄膜仍是消费的最大品种，消费量为485万吨，占LLDPE/LDPE总消费量的%，其中包装膜313万吨，占总消费量的50%；农膜万吨，占消费总量的%；特殊包装膜万吨，占消费总量的
聚乙烯的特点及其生产工艺教学教材
聚乙烯的特点及其生 产工艺
聚乙烯的特点及其生产工艺 (2009-06-21 07:06:57) 标签：hdpe燕山石化公司线型聚乙烯分子量分布美国杂谈分类：塑料研究 英文名称:Polyethylene 比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃ 干燥条件： 物料性能耐腐蚀性,电绝缘性(尤其高频绝缘性)优良,可以氯化,辐照改性,可用玻璃纤维增强.低压聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性;高压聚乙烯的柔软性,伸长率,冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高,耐疲劳,耐磨. 低压聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件. 成型性能 1.结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形. 2.收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜慢,模具设冷料穴,并有冷却系统. 3.加热时间不宜过长,否则会发生分解,灼伤. 4.软质塑件有较浅的侧凹槽时,可强行脱模. 5.可能发生融体破裂,不宜与有机溶剂接触,以防开裂. B.聚乙烯是乙烯最重要的下游产品 聚乙烯(PE)占世界聚烯烃消费量的70%，占总的热塑性通用塑料消费量的44%，消费了世界乙烯产量的52%。聚乙烯基本分为三大类，即高压低密度聚乙烯（LDPE）、高密度聚乙烯（HDPE）和线型低密度聚乙烯（LLDPE）。
塑料制品国家标准
塑料制品国家标准 1．GBn84-80 聚乙烯成型品卫生标准 2．GBn85-80 聚丙烯成型品卫生标准 3．GBn86-80 聚苯乙烯成型品卫生标准 4．GBn87-80 三聚氰胺成型品卫生标准 5．GB3806-83 聚氯乙烯塑料凉鞋 6．GB3807-83 聚氯乙烯微孔塑料拖鞋 7．GB3830-83 软聚氯乙烯压延薄膜（片） 8．GB4085-83 半硬质聚氯乙烯块状塑料地板 9．GB4217-84 热塑性塑料管材的公称外径和公称压力 10. GB4219-84 化工用硬聚氯乙烯管材 11. GB4220-84 化工用硬聚氯乙烯管件 12. GB4454-84 硬聚氯乙烯板材 13. GB4455-84 农业用聚乙烯吹塑薄膜 14. GB4456-84 包装用聚乙烯吹塑薄膜 15. GB5664-85 高密度聚乙烯单丝 16. GB5736-85 农药用钙塑瓦楞箱 17. GB5737-85 食品塑料周转箱 18. GB5738-85 饮料塑料周转箱 19. GB5739-85 啤酒塑料周转箱 20. GB5836-86 建筑排水用硬聚氯乙烯管材和管件 21. GB6668-86 聚氯乙烯针织布基发泡人造革 22. ZBY28001-85 硬聚氯乙烯楼梯扶手 23. ZBY28002-85 酚醛胶布轴瓦 24. ZBY28003-85 食品包装用压延聚氯乙烯硬片 25. SG 8-67 聚氯乙烯塑料鞋底 26. SG 22-73 电缆工业用办聚氯乙烯塑料 27. SG 78-74 硬聚氯乙烯管材 28. SG 79-74 软聚氯乙烯管材 29. SG 80-75 聚乙烯管材 30. SG 83-75 聚氯乙烯人造革 31. HG2-821-75 珠光有机玻璃板材 32. SG124-77 珠光有机玻璃纽扣 33. SG125-77 塑料纽扣 34. JB1256-77 6020聚酯薄膜 35. SG187-80 聚四氟乙烯薄膜 36. SG188-80 聚四氟乙烯棒 37. SG189-80 聚四氟乙烯管 38. SG190-80 聚四氟乙烯板 39. SG212-80 硬质聚氯乙烯泡沫板材 40. SG213-80 聚丙烯纺织袋 41. SG214-80 混凝土轨枕用聚氯乙烯垫片 42. LY218-80 塑料贴面板 43. SG224-81 高压聚乙烯重包装袋（膜） 44. SG232-81 聚苯乙烯泡沫塑料板材 45. SG233-81 聚苯乙烯泡沫塑料包装材料 46. SG234-81 塑料打包带
线性低密度聚乙烯
线性低密度聚乙烯(LLDPE)，是乙烯与少量高级α-烯烃(如丁烯-1、己烯-1、辛烯-1、四甲基戊烯-1等)在催化剂作用下，经高压或低压聚合而成的一种共聚物，密度处于0.915～0.940克/立方厘米之间。但按ASTM 的D-1248-84规定，0.926～0.940克/立方厘米的密度范围属中密度聚乙烯(MDPE)。新一代LLDPE 将其密度扩大至塑性体(0.890～0.915克/立方厘米)和弹性体(<0.890克/立方厘米)。但美国塑料工业协会(SPI)和美国塑料工业委员会(APC)只将LLDPE的范围扩大至塑性体，不包括弹性体。上世纪80年代，Union Carbide和Dow Chemical公司将其早期销售的塑性体和弹性体称之为非常低密度的聚乙烯(VLDPE)和超低密度聚乙烯(U L D P E)树脂。 常规LLDPE的分子结构以其线性主链为特征，只有少量或没有长支链，但包含一些短支链。没有长支链使聚合物的结晶性较高。 通常，LLDPE树脂用密度和熔体指数来表征。密度由聚合物链中共聚单体的浓度决定。共聚单体的浓度决定了聚合物中的短支链量。短支链的长度则取决于共聚单体的类型。共聚单体浓度越高，树脂的密度越低。此外，熔体指数是树脂平均分子量的反映，主要由反应温度(溶液法)和加入链转移剂(气相法)来决定。平均分子量与分子量分布无关，后者主要受催化剂类型影响。 LLDPE在20世纪70年代由Union Carbide公司工业化，它代表了聚乙烯催化剂和工艺技术的重大变革，使聚乙烯的产品范围显着扩大。LLDPE用配位催化剂代替自由基引发剂，以及用较低成本的低压气相聚合取代成本较高的高压反应器，在比较短的时间内，便以其优异的性能和较低的成本，在许多领域已替代了LDPE。目前LLDPE几乎渗透到所有的传统聚乙烯市场，包括薄膜、模塑、管材和电线电缆。 LLDPE产品无毒、无味、无臭，呈乳白色颗粒。与LDPE相比具有强度高、韧性好、刚性强、耐热、耐寒等优点，还具有良好的耐环境应力开裂、耐撕裂强度等性能，并可耐酸、碱、有机溶剂等。 2005年，我国LLDPE产量为188万吨，约占PE总产量的35.5%；消费量355万吨，约占PE总消费量的33.8%。预计未来2～3年内，LLDPE消费量将保持8%左右的速度继续增长。按照当前市场价格12000元/吨计算，我国LLDPE的市场规模已经超过了400亿元。 (一)、LLDPE的应用领域 LLDPE的主要应用领域是农膜、包装膜、电线电缆、管材、涂层制品等。 线形低密度聚乙烯由于较高的抗张强度、较好的抗穿刺和抗撕裂性能，主要用于制造薄膜。2005年世界LLDPE消费量为1617万吨，同比增长6.4%。在消费结构中，薄膜制品仍占最大比例，消费量为1190万吨，占总消费量的73.6%，其次为注塑，消费量为114.8万吨，约占LLDPE总消费量的7.1%。 2005年，我国LLDPE和LDPE消费总量为598万吨，其中LLDPE消费量为355万吨，同比增长25.4%，占LLDPE/LDPE消费总量的59.4%；LDPE消费量为243万吨，同比增加0.7%，占LLDPE/LDPE 消费总量的40.6%。
药用低密度聚乙烯袋质量标准及检验规程
目的：明确药用低密度聚乙烯袋质量标准，规范药用低密度聚乙烯袋检验方法。 适用范围：药用低密度聚乙烯袋的检验。 责任者：化验员。 引用标准：YBB00072005。 一、质量标准： 本标准适用于以低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄膜，及由此薄膜通过热封制成的袋。本品适用于非无菌固体原料药的包装。 【外观】取本品10个，在自然光线明亮处，正视目测。表面应光洁、色泽均匀，不得有穿孔、异物、异味、粘连。袋的热封部位应平整、无虚封。 [炽灼残渣] 取本品5.0g精密称定，置于已恒重的苷锅，缓缓炽灼至完全炭化，再于550℃灼烧至恒重，遗留残渣不得过0.1％。 [溶出物试验] 除另有规定外，取样品适量，分别取本品内表面积600cm2（分割成长3cm，宽0.3cm的小片）三份置具塞锥形瓶中，加水（70℃±2℃）、65%乙醇（70℃±2℃），正己烷（58℃±2℃）200ml浸泡2小时后取出，放冷至室温，用同批试验用溶剂补充至
原体积作为供试液，以同批水、65%乙醇、正己烷为空白液，备用。 重金属：精密量取水浸液20ml，加醋酸盐缓冲液（pH3.5）2ml，依法检查（见重金属检查法第一法），含重金属不得过百万分之一。 不挥发物分别取水、65%乙醇、正已烷浸出液与空白液各100ml置于已恒重的蒸发皿中，水浴蒸干，105℃干燥2小时，冷却后精密称定，水不挥发物残渣与其空白残渣之差应不得过30.0mg；65%乙醇不挥发物残渣与其空白残渣之差不得过30.0mg；正已烷不挥发物残渣与其空白残渣之差不得过30.0mg。 [微生物限度] 取试样用开孔面积为20cm2的消毒过的金属模板压在内层面上，将无菌棉签用氯化钠注射液稍沾湿，在板孔范围内擦抹5次，换1支棉签再擦抹5次，每个位置用2支棉签共擦抹10次，共擦抹5个位置100cm2。每支棉签抹完后立即剪断（或烧断），投入盛有40ml无菌生理盐水的锥形瓶（或大试管）中。全部擦抹棉签投入瓶中后，将瓶迅速摇晃1分钟，即得供试液。取提取液照微生物限度法测定（见微生物检查法）。细菌数不得过1000cfu/100cm2，霉菌、酵母菌数不得过100cfu/100cm2，用于装外用的聚乙烯袋金黄色葡萄球菌、铜绿假单孢菌不得检出，用于装口服的聚乙烯袋大肠埃希菌不得检出。
药用低密度聚乙烯膜、袋
YBB20352012 药用低密度聚乙烯膜、袋 Yaoyong Dimidu Juyixi Mo、Dai LDPE Films and Pouches for Medical Packaging 本标准适用于以低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄 膜，及由此薄膜通过热封制成的袋。本品适用于非无菌固体原料药的包装。 【外观】取本品适量，在自然光线明亮处，正视目测。表面应光洁、色泽均匀，不得有穿 孔、异物、异味、粘连。袋的热封部位应平整、无虚封。 【鉴别】（1）红外光谱* 取本品适量，照包装材料红外光谱测定法（YBB60012012）第四 法测定，应与对照图谱基本一致。 （2）密度取本品约2g，浸渍液选用无水乙醇，照密度测定法（YBB60342012）测定，本 品的密度应为0.910~0.935g/cm3。 【阻隔性能】水蒸气透过量取本品适量，照水蒸气透过量测定法（YBB60302012）第一法 实验条件B 测定，不得过15g/（m2?24h）。 氧气透过量取本品适量，照气体透过量测定法（YBB60292012）第一法测定，不得过 4000cm3/（m2·24h·0.1MPa）。 【机械性能】拉伸强度取本品适量，照拉伸性能测定法（YBB60322012）测定，试验速度 （空载）：300mm/min±30mm/min，试样为Ⅰ型。纵向、横向拉伸强度平均值均不得低于10MPa。断裂伸长率取本品适量，照拉伸性能测定法（YBB60322012）测定，试验速度（空载）： 300mm/min±30mm/min，试样为Ⅰ型。厚度小于0.05mm 的膜，纵向、横向断裂伸长率平均值均 不得低于130%；厚度大于0.05mm 的膜，纵向、横向断裂伸长率平均值均不得低于200%。 【热合强度】（膜）裁取100mm×100mm 膜片四片，将任意两个膜片叠合，置热封仪上进行 热合，热合温度130～150℃，压力0.2MPa，时间1 秒。照热合强度测定法（YBB60332012）测 定，热合强度平均值不得低于7.0N/15mm。 （袋）从袋的热合强度部位裁取试样，照热合强度测定法（YBB60332012）测定，热合强 度平均值不得低于7.0N/15mm。 【炽灼残渣】取本品5.0g，精密称定，置于已恒重的坩锅，缓缓炽灼至完全炭化，再于550℃ 灼烧至恒重，遗留残渣不得过0.1%。 【溶出物试验】供试品溶液的制备：取本品适量，分别取内表面积600cm2（分割成3cm ×0.3cm 的小片）三份置具塞锥形瓶中，加水（70℃±2℃）、65%乙醇（70℃±2℃）、正己烷（58℃±2℃）200ml 浸泡2 小时后取出，放冷至室温，用同批试验用溶剂补充至原体积作为供试品溶 液，以同批水、65%乙醇、正己烷为空白对照溶液，备用，进行以下实验： 易氧化物精密量取水供试品溶液20ml，精密加入高锰酸钾滴定液（0.002mol/L）20ml 与 稀硫酸1ml，煮沸3 分钟，迅速冷却，加入碘化钾0.1g，在暗处放置5 分钟，用硫代硫酸钠滴 定液（0.01mol/L）滴定，滴定至近终点时，加入淀粉指示液0.25ml，继续滴定至无色，另取水 作为空白对照溶液同法操作，二者消耗硫代硫酸钠滴定液（0.01mol/L）之差不得过1.5 ml。 不挥发物精密量取水、65%乙醇、正己烷浸液与空白液各100ml，分别置于已恒重的蒸发
(整理)大连商品交易所线型低密度聚乙烯
大连商品交易所线型低密度聚乙烯期货合约
*注： 1. 自2008年9月25日结算时起，线型低密度聚乙烯合约最低交易保证金标准提高至7%，自2008年10月6日（星期一）起线型低密度聚乙烯合约涨跌停板扩大至5%。 2. 2009年春节期间交易保证金和涨跌停板调整： 自2009年1月22日（星期四）结算时起，聚乙烯各合约最低交易保证金标准提高至8%，2009年2月2日（星期一）开市起各合约涨跌停板扩大至6%。 自2009年2月4日（星期三）结算时起，聚乙烯各合约最低交易保证金标准恢复至7%；2009年2月5日（星期四）开市起，聚乙烯各合约涨跌停板恢复至5%。 大连商品交易所线型低密度聚乙烯交割质量标准 (F/DCE L001-2007) 1 主题内容与适用范围 1.1 本标准规定了用于大连商品交易所交割的线型低密度聚乙烯质量指标。 1.2 本标准适用于大连商品交易所线型低密度聚乙烯期货合约交割标准品。 2 引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 6678 化工产品采样总则 GB/T 6679固体化工原料采样通则 GB/T 15182 线型低密度聚乙烯树脂 3 技术要求 3.1 线型低密度聚乙烯为本色、圆柱状或扁圆状颗粒，粒子的尺寸任意方向上应为 2-5mm，不夹杂金属、机械杂质。 3.2 线型低密度聚乙烯质量指标应符合表1要求。
表1：线型低密度聚乙烯交割质量指标 3.2.1 线型低密度聚乙烯密度标称值位于区间[0.915，0.923]，且产品的密度与标称值的偏差不超过0.003g/cm3。 4 试验方法 4.1 取样要求按GB/T 6678和GB/T 6679执行。 4.2 质量指标检验按GB/T 15182执行。 5 标志、包装和贮存 5.1 标志 线型低密度聚乙烯包装袋上应印有该产品的标志。标志中包括：商标、产品名称、生产厂名称、产品标准号、产品牌号、批号及净重。 5.2 包装 使用原包装，袋装产品每袋净重25Kg。包装材料应保证产品在多次运输、码放、贮存时不污染和泄漏，并能防潮、防尘。 5.3 贮存 线型低密度聚乙烯应存放在通风、干燥、清洁并有良好消防设施的仓库内，贮存时，应远离热源，防止阳光直接照射，禁止在露天堆放。 6 附加说明 本标准由大连商品交易所负责解释。
聚乙烯生产工艺
聚乙烯的生产工艺 1.1主要原料 乙烯结构式22CH CH 是最简单的烯烃，常压下是略带芳香气味的无色可燃性气体。物理参数如表1所示。 表1 乙烯物理参数 乙烯几乎不溶于水，化学性质活泼。与空气混合能产生爆炸性混合物。是石油化工的基本原料。 乙烯来源于液化天然气、液化石油气、轻柴油、重油或原油等经裂解产生的裂解气中分出；也可由焦炉煤气分出；还可由乙醇脱水制得。 1.2高压聚合生产工艺 乙烯高压聚合是以微量氧或有机过氧化物为引发剂，将乙烯压缩至147.1~245.2MPa 高压下，在150~290℃的条件下，乙烯经自由基聚合反应转变成为聚乙烯的聚合方法。也是工业上采用自由基型气相本体聚合的最典型方法，海事工业上生产聚乙烯的第一种方法，至今仍然是生产低密度聚乙烯的主要生产方法。 1.3聚合原理 乙烯在高压下按自由基聚合反应机理进行聚合。由于反应温度高，容易发生向大分子链转移反应，产物为带有较多长支链和短支链的线型大分子。经测试，大分子链中平均1000个碳原子的支链上带有20~30个支里链。同时由于支链较多，造成高压聚乙烯的产物结晶度低，密度小，故高压依稀称为低密度聚乙烯。 条件与过程描述：纯度99%以上的乙烯在催化剂四氯化钛和一氯二乙基铝存在下，在压力0.1-0.5MPa 和温度65-75℃的汽油中聚合得到HDPE 的淤浆。经醇解破坏残余的催化剂、中和、水洗，并回收汽油和未聚合的乙烯，经干燥、造粒得到产品。
1.4主要工艺条件 1.4.1乙烯纯度 聚合级乙烯气体的规格要求，纯度不低于99.9％乙烯的露点不大于223K ，其它杂质含量如表2所示。 表2 聚合级乙烯气体的规格要求 纯度低，聚合缓慢，杂质多，产物相对分子量低。其中特别严格控制对乙烯聚合有害的乙炔和一氧化碳的含量，因为这两种物质参加反应后，会降低产物的抗氧化能力，影响产物的介电性能等。 1.4.2引发剂 以氧为引发剂时，用量必须严格控制在乙烯量的0.003％~0.007％之内，防止气体在高压下发生爆炸。以有机过氧化物为引发剂时，将有机过氧化物溶解于液体石蜡中，配置成1％~25％的引发剂溶液。 1.4.3相对分子质量调节剂 工业生产中为了控制聚乙烯的相对分子质量（或熔融指数），适当加入调节剂（如烷烃中的乙烷、丙烷、丁烷、己烷环己烷；烯烃中的丙烯、异丁烯；氢；丙酮和丙醛等），最常用的是丙烯、丙烷、乙烷。 其纯度要求为：丙烯>99.0％（体积）；丙烷纯度>97％（体积）；乙烷纯度>95％。它们的杂质含量：炔烃<4033/cm m ；S 含量＜0.333/cm m ；氧含量＜0.233/cm m 。 1.4.4聚合温度 取决与引发剂种类。以氧为引发剂温度控制在230℃以上；以有机过氧化物为引发剂时，温度控制在150℃左右。 1.4.5聚合压力 108~245MPa ，高低依据聚乙烯生产牌号确定。压力愈大，产物的相对分子质量愈大。
低密度聚乙烯LDPE知识介绍
低密度聚乙烯(LDPE)知识介绍 低密度聚乙烯(LDPE)知识介绍 低密度聚乙烯（LDPE）是高压下乙烯自由基聚合而获得的热塑性塑料。LDPE是树脂中的聚乙烯家族中最老的成员，二十世纪四十年代早期就作为电线包皮第一次商业生产。LDPE综合了一些良好的性能：透明、化学惰性、密封能力好，易于成型加工。这决定了LDPE是当今高分子工业中最广泛使用的材料之一。 化学和性能:乙烯是聚乙烯制品的基本结构单元。它是从炼油厂气、液化的石油气或液态烃中获得的无色气体。因为它是许多其它工业化学品和聚合物的成分，所以不断地存在乙烯供应的竞争。这种获得乙烯的竞争具有戏剧性地影响着聚乙烯的价格和有效价值。例如：1990年，国内乙烯生产能力约为465亿磅，其中51％用于象聚乙烯这样的聚合物的生产。 常规的LDPE可用两种方法生产：管式法或釜式法。两种制法都是将高纯度乙烯通入高压（103到276MPa）高温（300到500F）含有引发剂的反应器中。引发剂或是氧气或是一种有机过氧化物。反应终止的实现是通过加入链终止剂或靠两个分子链的连结。与其它聚乙烯（HDPE和LLDPE）制法获得的线性结构不同，通过高压手段制得的聚合物是分支结构。这种分支结构赋与常规LDPE优异的透明性、曲挠性及易于挤出的性能。为满足不同应用而特制的LDPE树脂是通过分子量、结晶度及分子量分布MWD的平衡与控制而得到的。分子量是表示构成聚合物的所有分子链的平均长度。为了方便，熔融指数（MI）被选作塑料工业分子量大小的量度。熔融指数用克/10分钟给出，它与分子量的大小成反比。对于LDPE，熔融指数反映了树脂的流动性能和涉及成品大形变的性质。降低MI（增大分子量）在增加大部分强度性能的同时，降低了LDPE的流动性和制造过程中树脂流向薄壁的能力。LDPE中的结晶度是树脂中存在的分支短链数量的函数。对于LDPE，结晶度正常浮动范围为30—40％。增加LDPE的结晶度将增大LDPE的刚度、抗化学腐蚀性、透气性能、拉伸强度、耐热性；同时，降低了LDPE的冲击强度、撕裂强度和抗应力开裂性。分子量分布（MWD）或聚合度分布性定义为重均分子量与数均分子量的比值。塑料工业中，MWD值3—5的树脂被认为是具有窄的分子量分布，MWD值6—12为中等分子量分布，MWD值在13以上视为宽分子量分布。MWD主要反映与流动相关的性能。具有相等平均分于量的树脂，宽分子量分布的在加工过程显示了比窄分子量分布的树脂具有更好的流动性WD对最终使用性能有些影响。但是，MWD 的影响一般都被分子量的变化影响掩盖。 加工:LDPE级别可以满足大部分热塑性成型加工技术的要求。包括：薄
低密度聚乙烯(LDPE)聚合工艺模拟与分析
低密度聚乙烯（LDPE）聚合工艺模拟与分析 摘要：本文利用了Aspen Tech Inc.的Polymer Plus 建立了低密度聚乙烯聚合反应过程模拟，利用其灵敏度分析方法对影响产品产量和分子量的引发剂浓度、反应温度等因素进行了分析，得出了引发剂量的增加可以提高产量同时分子量下降；随着温度的升高数均分子量降低，聚合物产量PE上升；聚合物的分子量，聚合物产量随着聚合压力的升高而不断增大。 关键词: employer plus ；乙烯；聚合，流程模拟 1.介绍 LDPE又叫高压力聚乙烯，是世界上产量和需求量最大的产品之一。由于良好的物理和化学性质、容易成型和加工处理以及低成本，LDPE的应用范围已经深入到国家经济的各个方面。LDPE被广泛应用到工业之中。一般来说，乙烯在高压下经过基本的聚合反应得到LDPE。 在本文中应用到Aspen Tech Inc. 的Aspen Plus是化学工程过程的模拟软件。利用employer Plus 中的聚合模型中的灵敏度分析法来模拟LDPE的聚合过程，以研究聚合过程不同工艺条件对产品的产量和分子量的影响。 2 过程简介 连续搅拌反应器型低密度聚乙烯是乙烯单体在100Mpa~300Mpa的高压下由氧气或者有机过氧化物的催化下聚合的。得到的产品也叫作低密度聚乙烯，其密度一般在0.910g/cm3~0.935g/cm3。 在生产LDPE的反应装置模型是以温度30℃，压力3.3Mpa的高纯度的乙烯为原料，利用双连续反应器本体聚合技术，叔丁基过氧化苯甲酰和3，5，5-三甲基乙酰过氧化物作为引发剂的。反应温度是170℃，压力是200Mpa。在引发技剂的引发作用下，乙烯聚合成LDPE。经过第一个聚合反应过程，乙烯单体和引发剂混合物进入第一个反应器继续聚合反应。 反应获得的LDPE和未反应的乙烯经过反应器底部的减压阀进入产品冷凝器，经冷却后，在一定的温度和20Mpa-25Mpa压力下进入第一个闪蒸罐，在聚乙烯中分离出没有反应的乙烯。经分离得到的聚乙烯进入第二个闪蒸罐，其内部压力为0.1Mpa，在这个压力下残存的乙烯被分离和重新利用。液化的聚合物从低压分离器的底部分离出来，然后通过水下造粒机和脱氢干燥来生产聚乙烯颗粒。经过进一步的过程可以生产出各种具有良好性能的低密度聚乙烯产品成品。 下面的简图是利用ASPEN PLUS 模拟的简要过程图。
塑料制品国家标准全面
塑料制品国家标准1．GBn84-80聚乙烯成型品卫生标准 2．GBn85-80聚丙烯成型品卫生标准 3．GBn86-80聚苯乙烯成型品卫生标准 4．GBn87-80三聚氰胺成型品卫生标准 5．GB3806-83聚氯乙烯塑料凉鞋 6．GB3807-83聚氯乙烯微孔塑料拖鞋 7．GB3830-83软聚氯乙烯压延薄膜（片） 8．GB4085-83半硬质聚氯乙烯块状塑料地板 9．GB4217-84热塑性塑料管材的公称外径和公称压力 10.GB4219-84化工用硬聚氯乙烯管材 11.GB4220-84化工用硬聚氯乙烯管件 12.GB4454-84硬聚氯乙烯板材 13.GB4455-84农业用聚乙烯吹塑薄膜 14.GB4456-84包装用聚乙烯吹塑薄膜 15.GB5664-85高密度聚乙烯单丝 16.GB5736-85农药用钙塑瓦楞箱 17.GB5737-85食品塑料周转箱 18.GB5738-85饮料塑料周转箱 19.GB5739-85啤酒塑料周转箱 20.GB5836-86建筑排水用硬聚氯乙烯管材和管件
21.GB6668-86聚氯乙烯针织布基发泡人造革 22.ZBY28001-85硬聚氯乙烯楼梯扶手 23.ZBY28002-85酚醛胶布轴瓦 24.ZBY28003-85食品包装用压延聚氯乙烯硬片 25.SG 8-67聚氯乙烯塑料鞋底 26.SG 22-73电缆工业用办聚氯乙烯塑料 27.SG 78-74硬聚氯乙烯管材 28.SG 79-74软聚氯乙烯管材 29.SG 80-75聚乙烯管材 30.SG 83-75聚氯乙烯人造革 31.HG2-821-75珠光有机玻璃板材 32.SG124-77珠光有机玻璃纽扣 33.SG125-77塑料纽扣 34.JB1256-77 6020聚酯薄膜 35.SG187-80聚四氟乙烯薄膜 36.SG188-80聚四氟乙烯棒 37.SG189-80聚四氟乙烯管 38.SG190-80聚四氟乙烯板 39.SG212-80硬质聚氯乙烯泡沫板材 40.SG213-80聚丙烯纺织袋 41.SG214-80混凝土轨枕用聚氯乙烯垫片
