磁性开关说明
KGE1系列磁性开关使用说明书
KGE1系列磁性开关使用说明书索引一、原理 (1)二、产品型号规格和结构 (3)三、主要技术参数 (6)四、永磁铁磁场源使用方法 (9)五、钢丝绳磁场源使用方法 (11)六、使用注意事项 (13)七、附图 (14)使用本产品之前，请仔细阅读全部说明，它会帮你解决许多问题。
一原理KGE1系列磁性开关，由湖北杭荣电气公司所研制，用于矿井单绳和多绳提升机作井筒开关，也适用于其他机械设备作磁性接近开关。
KGE1系列磁性开关是非机械接触式磁性接近开关。
它由磁传感器和电子电路及输出开关组成。
当磁性检测体永磁铁进入KGE1开关磁传感器的感应区域，靠磁场作用，KGE1开关动作，输出开关信号。
输出信号反映检测体的位置、运动方向，作控制系统的行程控制信号。
KGE1系列磁性开关有通用型和防爆型两类、四种型号产品：KGE1-1型磁性开关；KGE1-2型磁性开关；KGE1-3型和KGE1-4型保持式磁性开关。
KGE1-1型磁性开关，当外界S极磁场作用于磁传感器时，开关动作，转换2秒。
静止作用时，处于转换状态，失去磁场作用，自动复位。
类似一般机械式瞬时动作型按钮开关，按压转换，释放则自动复位。
故又称其为磁性按钮开关。
KGE1-2型磁性开关，能识别磁场运动方向。
磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关动作，转换2秒。
静止该过零点时，处于转换状态，失去外界磁场作用，自动复位。
S-N极方向磁场过零不转换。
KGE1-3和KGE1-4型保持式磁性开关，其作用磁场形式不同。
KGE1-3型保持式磁性开关有两个状态，能保持。
当外界S极磁场自下而上作用于磁传感器时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。
即使失去外界磁场作用、开关失电、上电，仍保持此状态。
当外界有S极磁场自上而下作用于磁传感器时，转换动触点与下端接通，指示绿灯亮，并一直保持这种状态。
直至下次自下而上动作。
S极磁场上下拨动3型磁开关，磁开关又能保持各个状态，类似用力上下拨动机械式钮子开关一下，又称其为磁性钮子开关。
强磁开关原理

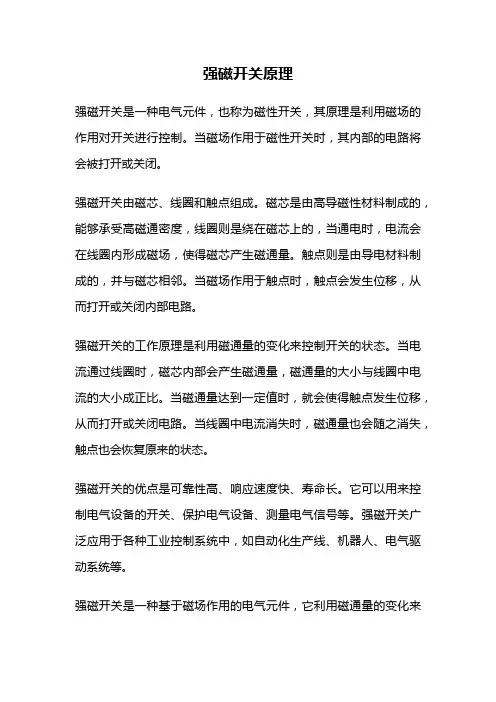

强磁开关原理
强磁开关是一种电气元件，也称为磁性开关，其原理是利用磁场的作用对开关进行控制。
当磁场作用于磁性开关时，其内部的电路将会被打开或关闭。
强磁开关由磁芯、线圈和触点组成。
磁芯是由高导磁性材料制成的，能够承受高磁通密度，线圈则是绕在磁芯上的，当通电时，电流会在线圈内形成磁场，使得磁芯产生磁通量。
触点则是由导电材料制成的，并与磁芯相邻。
当磁场作用于触点时，触点会发生位移，从而打开或关闭内部电路。
强磁开关的工作原理是利用磁通量的变化来控制开关的状态。
当电流通过线圈时，磁芯内部会产生磁通量，磁通量的大小与线圈中电流的大小成正比。
当磁通量达到一定值时，就会使得触点发生位移，从而打开或关闭电路。
当线圈中电流消失时，磁通量也会随之消失，触点也会恢复原来的状态。
强磁开关的优点是可靠性高、响应速度快、寿命长。
它可以用来控制电气设备的开关、保护电气设备、测量电气信号等。
强磁开关广泛应用于各种工业控制系统中，如自动化生产线、机器人、电气驱动系统等。
强磁开关是一种基于磁场作用的电气元件，它利用磁通量的变化来
控制开关的状态，具有可靠性高、响应速度快、寿命长等优点。
在工业控制系统中得到广泛应用。
磁性开关的使用方法及维护保养方法全套

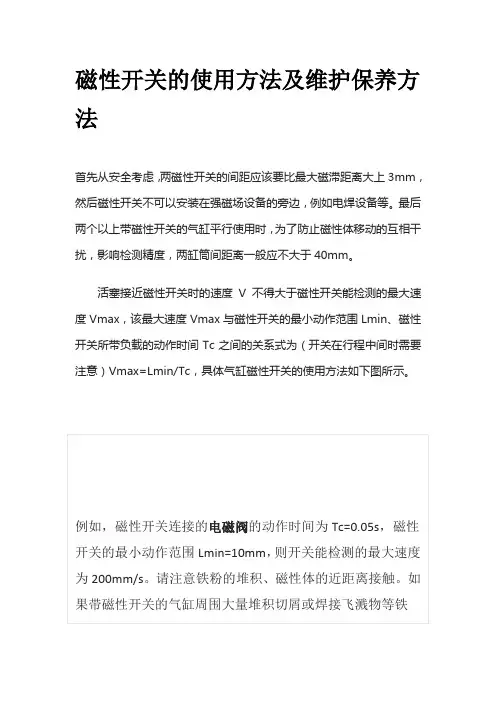

磁性开关的使用方法及维护保养方法
首先从安全考虑，两磁性开关的间距应该要比最大磁滞距离大上3mm，然后磁性开关不可以安装在强磁场设备的旁边，例如电焊设备等。
最后两个以上带磁性开关的气缸平行使用时，为了防止磁性体移动的互相干扰，影响检测精度，两缸筒间距离一般应不大于40mm。
活塞接近磁性开关时的速度V不得大于磁性开关能检测的最大速度Vmax，该最大速度Vmax与磁性开关的最小动作范围Lmin、磁性开关所带负载的动作时间Tc之间的关系式为（开关在行程中间时需要注意）Vmax=Lmin/Tc，具体气缸磁性开关的使用方法如下图所示。
磁感应开关
磁感应开关磁感应开关也叫感应开关，是用来检测磁场的传感器。
在当今电气一体化的设备中，检测气缸活塞运动位置的传感器，磁感应开关无疑是首要选择。
磁感应开关可分为有触点式（机械式）和无触点式（电子式）两种。
一、有触点式磁感应开关有触点式磁感应开关是通过内部机械触点的接通与断开来工作的感应开关。
1、工作原理有触点式磁感应开关内部的主要元件是磁簧管（也叫舌簧管）如图5.4所示。
磁簧管的两块簧片是由软磁金属材料制成。
软磁材料在磁场环境中非常容易被磁化，而离开磁场环境后也非常容易消磁。
磁簧管图 5.4 磁感应开关内部原理图与接线图感应开关安装在带有磁环的气缸上，气缸活塞移动到一定位置，当活塞上的磁铁处在磁簧管正下方时，磁簧管内部的两块弹片分别被磁化成N极与S极，两块弹片因异性相吸而连接在一起，从而使开关导通，如图5.5（a）。
磁簧管图5.5（a）磁铁处于磁簧管正下方（b）磁铁处于磁簧管的某一侧当磁铁处在磁簧管的某一侧时，磁簧管的两块弹片会被磁化成相同的N极或S极，两块弹片因同性相弃而离得更远，如图5.5（b）。
见图5.6，活塞向右运动，当磁环到A位置时，磁簧管被接通，磁环移到B 位置时，磁簧管断开，A—B区间称为动作范围。
活塞向左反向运动，当磁环移到C位置，磁簧管才接通，当继续左行至位置D时，磁簧管才断开，C—D区间也是动作范围。
有触点磁性开关的动作范围一般在5~12mm,与开关型号及气缸缸径有关。
如图中A—D与C—B区间，只有活塞向某一个方向运动才可使开关接通的区间，称为磁滞区间，此区间通常小于2mm。
除去磁滞区间的动作范围为最适合安装位置，其中间位置称为最高灵敏度位置。
图5.6 磁感应开关动作区间图磁环停止在最高灵敏度位置，开关动作稳定，不易受外界干扰。
若磁环停止在磁滞区间，则开关动作不稳定，易受外界干扰。
2、特点磁簧管内部充入惰性气体，触点在开闭时可避免产生火花，同时可减少火花引起的氧化、碳化，触点镀贵金属、耐磨。
磁性开关的作用及相关知识介绍
磁性开关的作用及相关知识介绍磁性开关的作用磁性开关是用来检测气缸活塞位置的，即检测活塞的运动行程。
使用磁性开关可以回馈气缸活塞杆伸出的位置，利用此回馈信号可以控制其他的元件的动作;也可以控制气缸的行程，例如气缸全行程为100，可以将行程调整为80;装多个磁性开关还可以实现气缸在多点停止(但停止精度不高)。
磁性开关原理磁性开关是在密闭的金属或塑胶管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。
利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作。
磁性开关电路使用注意事项安装时，不得给开关过大的冲击力，如打击、抛扔开关等。
避免在周围有强磁场，大电流(象大型磁铁、电焊机等)的环境中使用磁性开关。
不要把连接导线与动力线并在一起。
不宜让磁性开关处于水或冷却液的环境中。
如需在这种环境中使用，可用盖子加以遮挡。
配线时，导线不宜承受拉伸力和弯曲力。
用于机械手等可动部件场合，应使用具有耐弯曲性能的导线，以避免开关受损伤或断线。
磁性开关的配线不能直接接到电源上，必须串接负载。
负载电压和最大负载电流都不要超过磁性开关的最大允许容量，否则其寿命会大大降低。
指示灯的有触点磁性开关，当电流超过最大电流时，发光二极体会损坏;若电流在规定范围以下，发光二极体会变暗或不亮。
对直流电，需分正负极，若接线接反，开关可动作，但指示灯不亮。
SMC磁性开关用途SMC磁性开关主要用于控制工业机械的动作，转数比的范围为1:1至1:150；总尺寸适合于小空间内的组装，传动轴和齿轮驱动轴均由不锈钢材料制作，齿轮和驱动衬套由自动润滑的热塑材料制作，各种材料和元件均具有良好的抗磨性，同时设备具有很好的防水防尘性能。
磁性开关主要用起重等控制工业机械的动作，该转数比的范围为1:1至1:9400；标准限位元开关安装有2个，3个，4个，6个，8个，10个或12个快动或缓动开关以及尖角凸轮PRSL7140PI。
磁性开关工作原理
磁性开关工作原理
磁性开关是一种利用磁场力线作用原理工作的开关装置。
其基本工作原理是利用磁场力线的吸引或排斥作用，改变磁性开关内部的电路状态。
磁性开关通常由磁体和触发器组成。
磁体是由铁芯和线圈组成的，当线圈通电时，在磁体周围形成磁场。
触发器由磁性材料制成，具有对磁场敏感的特性。
当触发器靠近磁体时，受磁场的作用，触发器内部的磁性材料会发生磁化，从而改变触发器的磁状态。
根据磁性开关的具体设计和应用场景，磁化后的触发器可以产生不同的效果。
在一些磁性开关中，触发器的磁化会改变触发器的导磁性能，从而改变磁性开关内部的磁通路径。
这样，磁性开关的电路状态就发生了变化，实现了开关的闭合或断开。
另外一种常见的磁性开关设计中，触发器的磁化会改变其磁场性质。
当磁化后的触发器与另一磁性材料接触时，它们之间会产生磁吸力或磁排斥力。
通过控制触发器的磁化状态，可以控制磁性开关的吸合或分离，实现电路的连接或断开。
总之，磁性开关是通过利用磁场力线的吸引或排斥作用，改变磁性开关内部的电路状态的一种装置。
它的工作原理基于磁场力线的作用，通过控制触发器的磁化状态来实现开关的闭合或断开。
磁性开关说明
磁性开关的性能对比
磁性开关的选用
说明 序号 项目 有接点 1 无接点 2 3 用途 使用电压V 使用电压V 漏电流 无 3线式：100µA以下 线式：100 A 线式：1mA以下 2线式：1mA以下 动作时间ms 动作时间ms 1.2 ≤1 寿命 几千万次 半永久 适合高频工作 耐冲击性能m/s 耐冲击性能m/s2 300 500
磁性开关
本章要求掌握的主要内容： 本章要求掌握的主要内容：
1. 磁性开关的工作原理 2. 磁性开关的分类 3. 磁性开关的性能对比 4. 磁性开关的使用注意事项
磁性开关的工作原理
• 磁性开关是用来检测气缸活塞位置的： 磁性开关是用来检测气缸活塞位置的：即检测活塞的 运动行程的。它可分为有接点型和无接点型两种。 运动行程的。它可分为有接点型和无接点型两种。
磁性开关的使用注意事项
• 有接点磁性开关注意事项
ቤተ መጻሕፍቲ ባይዱ
1、安装时，不得让开关受过大的冲击力，如将开关打入、抛扔等， 、安装时，不得让开关受过大的冲击力，如将开关打入、抛扔等， 会损坏开关； 会损坏开关； 2、不能让磁性开关处于水或冷却液中使用； 、不能让磁性开关处于水或冷却液中使用； 3、绝对不要用于有爆炸性、可燃性气体的环境中； 、绝对不要用于有爆炸性、可燃性气体的环境中； 4、周围有强磁场、大电流（如电焊机等）的环境中应选用耐强磁场 、周围有强磁场、大电流（如电焊机等） 的磁性开关； 的磁性开关； 5、不要把连接导线和动力线（如电动机等）、高压线并在一起； 、不要把连接导线和动力线（如电动机等）、高压线并在一起； ）、高压线并在一起
无接点电晶体型－ 无接点电晶体型－抗强磁型
• 抗交流磁场型
CS1-69AM 磁感 应开关
只能用于直流电源，专用于 系列焊接夹紧缸； 只能用于直流电源，专用于MCK系列焊接夹紧缸； 系列焊接夹紧缸 目前我司暂未有抗直流强磁场型磁性开关。 目前我司暂未有抗直流强磁场型磁性开关。
KGE1系列磁性开关使用说明书
KGE1系列磁性开关使用说明书索引一、原理 (1)二、产品型号规格和结构 (3)三、主要技术参数 (6)四、永磁铁磁场源使用方法 (9)五、钢丝绳磁场源使用方法 (11)六、使用注意事项 (13)七、附图 (14)使用本产品之前，请仔细阅读全部说明，它会帮你解决许多问题。
一原理KGE1系列磁性开关，由湖北杭荣电气公司所研制，用于矿井单绳和多绳提升机作井筒开关，也适用于其他机械设备作磁性接近开关。
KGE1系列磁性开关是非机械接触式磁性接近开关。
它由磁传感器和电子电路及输出开关组成。
当磁性检测体永磁铁进入KGE1开关磁传感器的感应区域，靠磁场作用，KGE1开关动作，输出开关信号。
输出信号反映检测体的位置、运动方向，作控制系统的行程控制信号。
KGE1系列磁性开关有通用型和防爆型两类、四种型号产品：KGE1-1型磁性开关；KGE1-2型磁性开关；KGE1-3型和KGE1-4型保持式磁性开关。
KGE1-1型磁性开关，当外界S极磁场作用于磁传感器时，开关动作，转换2秒。
静止作用时，处于转换状态，失去磁场作用，自动复位。
类似一般机械式瞬时动作型按钮开关，按压转换，释放则自动复位。
故又称其为磁性按钮开关。
KGE1-2型磁性开关，能识别磁场运动方向。
磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关动作，转换2秒。
静止该过零点时，处于转换状态，失去外界磁场作用，自动复位。
S-N极方向磁场过零不转换。
KGE1-3和KGE1-4型保持式磁性开关，其作用磁场形式不同。
KGE1-3型保持式磁性开关有两个状态，能保持。
当外界S极磁场自下而上作用于磁传感器时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。
即使失去外界磁场作用、开关失电、上电，仍保持此状态。
当外界有S极磁场自上而下作用于磁传感器时，转换动触点与下端接通，指示绿灯亮，并一直保持这种状态。
直至下次自下而上动作。
S极磁场上下拨动3型磁开关，磁开关又能保持各个状态，类似用力上下拨动机械式钮子开关一下，又称其为磁性钮子开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联使用
并联使用
20、接入PLC使用时，接线如下： 、接入 使用时， 使用时 接线如下：
PLC界面 PLC输入 PLC输出
磁性开关为控制信号，应接至PLC的输入端，上图以三菱 的输入端， 磁性开关为控制信号，应接至 的输入端 FX系列 系列PLC为例。 为例。 系列 为例 电磁阀为被控制元件，应接至PLC的输出端。 的输出端。 电磁阀为被控制元件，应接至 的输出端
磁性开关
本章要求掌握的主要内容： 本章要求掌握的主要内容：
1. 磁性开关的工作原理 2. 磁性开关的分类 3. 磁性开关的性能对比 4. 磁性开关的使用注意事项
磁性开关的工作原理
• 磁性开关是用来检测气缸活塞位置的： 磁性开关是用来检测气缸活塞位置的：即检测活塞的 运动行程的。它可分为有接点型和无接点型两种。 运动行程的。它可分为有接点型和无接点型两种。
•
–
无接点磁性开关注意事项
有接点磁性开关使用注意事项的前11条 有接点磁性开关使用注意事项的前 条，同样适用于 无接点磁性开关，此外，还应注意以下几点： 无接点磁性开关，此外，还应注意以下几点：
1、配线时，应切断电源，以防配线失误，造成短路，损坏开关和负 、配线时，应切断电源，以防配线失误，造成短路， 载电路，配线长度对功能无影响，请在100m之内； 载电路，配线长度对功能无影响，请在 ； 2、应根据导线的颜色正确配线； 、应根据导线的颜色正确配线； 3、直流2线式开关，内部电压降在 以下，压降较大应注意； 、直流 线式开关，内部电压降在4V以下 压降较大应注意； 线式开关 以下， 4、直接驱动继电器和电磁阀之类的感性负载时，应使用内置过电压 、直接驱动继电器和电磁阀之类的感性负载时， 吸收器的继电器和电磁阀； 吸收器的继电器和电磁阀；
交直流电源通用。 交直流电源通用。
•
检测方法： 检测方法：
将检测仪连接好，用一磁铁沿上图方向移动， 将检测仪连接好，用一磁铁沿上图方向移动，如果检测仪指示灯 变亮并且发出声音，则感应开关可用； 变亮并且发出声音，则感应开关可用；如果没有该现象请将检测 仪的拨码开关搬到另外一挡，若仍然没有上述现象， 仪的拨码开关搬到另外一挡，若仍然没有上述现象，则说明开关 已损坏。 已损坏。 切勿使用干电池直接测试，会形成短路。 切勿使用干电池直接测试，会形成短路。
5、多个开关串联使用时，使用注意事项与多个有触点开关串联时的 、多个开关串联使用时， 情况相同，因为每个无接点开关都有内部电压降（左图接法） 情况相同，因为每个无接点开关都有内部电压降（左图接法）
6、多个开关并联使用时，只要一个开关动作，便会有输出，是哪个 、多个开关并联使用时，只要一个开关动作，便会有输出， 开关动作，可由各自的指示灯确认。当开关未吸合时， 开关动作，可由各自的指示灯确认。当开关未吸合时，由于每 个开关都存在漏电流，所以棕漏电流较大，有可能导致误动作。 个开关都存在漏电流，所以棕漏电流较大，有可能导致误动作。 故要求负载动作电流必须大于总漏电流。 故要求负载动作电流必须大于总漏电流。 对于3线式开关，因为每个开关的漏电流仅为100µA，所以多个开关 对于 线式开关，因为每个开关的漏电流仅为 线式开关 所以多个开关 并联使用，一般不会导致负载误动作。 并联使用，一般不会导致负载误动作。
18、多个开关串联使用时，每个发光二极管都有内部压降，故负载 、多个开关串联使用时，每个发光二极管都有内部压降， 电压会降低，可能造成不动作，所以开关串联时一般不多于 个 电压会降低，可能造成不动作，所以开关串联时一般不多于4个； 若串联电路中，只使用一个带指示灯的开关， 若串联电路中，只使用一个带指示灯的开关，其余的使用不带 指示灯的开关，则可提高负载电压。 指示灯的开关，则可提高负载电压。 19、多个开关并联使用时，每个开关两端的压降和通过的电流都减 、多个开关并联使用时， 少，故指示灯会变暗或不亮； 故指示灯会变暗或不亮；
磁性开关的性能对比
磁性开关的选用
说明 序号 项目 有接点 1 无接点 2 3 用途 使用电压V 使用电压V 漏电流 无 3线式：100µA以下 线式：100 A 线式：1mA以下 2线式：1mA以下 动作时间ms 动作时间ms 1.2 ≤1 寿命 几千万次 半永久 适合高频工作 耐冲击性能m/s 耐冲击性能m/s2 300 500
6、磁性开关周围不要有切削末、焊渣等铁粉存在，若堆积在开关上， 、磁性开关周围不要有切削末、焊渣等铁粉存在，若堆积在开关上， 会使开关的磁力减弱、甚至失效； 会使开关的磁力减弱、甚至失效； 7、在温度循环变化较大的环境中不得使用； 、在温度循环变化较大的环境中不得使用； 8、磁性开关的配线不能直接接到电源上，必须串接负载； 、磁性开关的配线不能直接接到电源上，必须串接负载； 9、负载电压和最大负载电流都不要超过磁性开关的最大允许容量， 、负载电压和最大负载电流都不要超过磁性开关的最大允许容量， 否则其寿命会大大降低； 否则其寿命会大大降低； 10、从安全考虑，两磁性开关的间距应比最大磁滞距离大3mm； 、从安全考虑，两磁性开关的间距应比最大磁滞距离大3mm； 3mm 11、两个以上带磁性开关的气缸平行 、 使用时， 使用时，为防止磁性体移动的相互 干扰，影响检测精度，两缸筒间距 干扰，影响检测精度， 离一般应大于40mm； 离一般应大于 ；
直流感性负载 交流感性负载
整流二极管参数：容许的反向耐压要超过负载电压的 整流二极管参数：容许的反向耐压要超过负载电压的5~10 顺向电流要超过负载电流。 倍，顺向电流要超过负载电流。 RC回路：电阻 回路：电阻2.7KΩ，电容 回路 ，电容0.1µF/600V。 。
17、若使用电容负载或电线长度超过10M时，请在尽量靠近开关处， 、若使用电容负载或电线长度超过 时 请在尽量靠近开关处， 串联一个电感器（ ），可延长使用寿命 可延长使用寿命； 串联一个电感器（470～2000µH ），可延长使用寿命；
磁性开关的相关参数解读
使用电压范围（ ）：正常工作电压 使用电压范围（V）：正常工作电压 使用电流范围（ ）：最大允许电流 使用电流范围（A）：最大允许电流 抗冲击性（ ）：能够承受一定的冲击 抗冲击性（G）：能够承受一定的冲击 耐震程度（G）：能够承受一定的震动 耐震程度（ ）：能够承受一定的震动 使用温度范围（ ）：正常工作的温度范围 使用温度范围（℃）：正常工作的温度范围 保护等级：防尘、 保护等级：防尘、防溅等级 残余压降（ ）：内部消耗压降 残余压降（V）：内部消耗压降 最大接点容量（ ）：感应开关的最大允许功耗 最大接点容量（W）：感应开关的最大允许功耗 拽漏电流（mA）：截止状态时的漏电流 ）：截止状态时的 拽漏电流（mA）：截止状态时的漏电流
12、对于直流电，棕线接＋极，蓝线－极，若带指示灯，当开关吸 、对于直流电，棕线接＋ 蓝线－ 若带指示灯， 合时，指示灯亮；若接反，开关动作，但指示灯不亮； 合时，指示灯亮；若接反，开关动作，但指示灯不亮； 13、带指示灯的有接点磁性开关，当电流超过最大电流时，发光二 、带指示灯的有接点磁性开关，当电流超过最大电流时， 极管会损坏；若电流在规定范围以下，则会变暗或不亮； 极管会损坏；若电流在规定范围以下，则会变暗或不亮； 14、活塞接近磁性开关时的速度V不得大于磁性开关能检测的最大速 、活塞接近磁性开关时的速度 不得大于磁性开关能检测的最大速 与感应开关的最小动作范围Lmin、 度Vmax。该最大速度 。该最大速度Vmax与感应开关的最小动作范围 与感应开关的最小动作范围 、 磁性开关所带负载的动作时间Tc之间的关系式为 之间的关系式为： 磁性开关所带负载的动作时间 之间的关系式为： Vmax= Lmin/ T）；
15、因磁性开关有个动作范围，故安装磁性开关的气缸存在一个最 、因磁性开关有个动作范围， 小行程，若气缸行程太小则会出现开关不能断开的现象； 小行程，若气缸行程太小则会出现开关不能断开的现象； 16、若负载为继电器、电磁阀等感性负载时，应做相应的保护； 、若负载为继电器、电磁阀等感性负载时，应做相应的保护；
•
当随气缸移动的磁环靠近感应开关时， 当随气缸移动的磁环靠近感应开关时，感应开关的两 根磁簧片被磁化而使触点闭合，产生电信号； 根磁簧片被磁化而使触点闭合，产生电信号；当磁环 离开磁性开关后，舌簧片失磁，触点断开， 离开磁性开关后，舌簧片失磁，触点断开，电信号消 失。这样可以检测到气缸的活塞位置从而控制相应的 电磁阀动作。 电磁阀动作。
4
有接点： 有接点：2线式 有接点： 有接点：3线式 无接点： 无接点：2线式 无接点：3/4线式 无接点：3/4线式
PLC、集成电路、继电器、 PLC、集成电路、继电器、小型电磁阀 有接点：DC24（ 100） 有接点：DC24（4～100） 无接点：DC24（10～28） 无接点：DC24（10～28） AC220（ 110） AC220（5～110） 内部压降V 最大开关电流mA 漏电流 内部压降V 最大开关电流mA 配线工作量 无 ＜2.5 小 100 无 ＜0.8 大 0.8mA以下 0.8mA以下 ＜4 小 500 100µA 100 A以下 ＜0.8 大
磁性开关的使用注意事项
• 有接点磁性开关注意事项
1、安装时，不得让开关受过大的冲击力，如将开关打入、抛扔等， 、安装时，不得让开关受过大的冲击力，如将开关打入、抛扔等， 会损坏开关； 会损坏开关； 2、不能让磁性开关处于水或冷却液中使用； 、不能让磁性开关处于水或冷却液中使用； 3、绝对不要用于有爆炸性、可燃性气体的环境中； 、绝对不要用于有爆炸性、可燃性气体的环境中； 4、周围有强磁场、大电流（如电焊机等）的环境中应选用耐强磁场 、周围有强磁场、大电流（如电焊机等） 的磁性开关； 的磁性开关； 5、不要把连接导线和动力线（如电动机等）、高压线并在一起； 、不要把连接导线和动力线（如电动机等）、高压线并在一起； ）、高压线并在一起
无接点电晶体型－ 无接点电晶体型－抗强磁型
• 抗交流磁场型
CS1-69AM 磁感 应开关
