二次元操作规范
2二次元测试操作规范
东莞市良固紧固件有限公司
作业指导书文件编号：LG-WIPG-002 二次元测试操作规范
版本：A0
生效日期：2013-04-25
页次：1/1
一．目的
为了保证量测的准确性,减少人为误差,确保量测过程的一致性,特订此规范.
二．适应范围
本操作规范适用于公司现有的二元次.
三、校正周期
一年
四、参考文件
操作说明书
五、操作步骤
5.1打开二次元的电源开关及测量软体。
5.2将待测工件置于影像测量仪载物台上，依据量测需求打开底部光源与表面光源开关并调
整光源亮度，调节Z轴传动组对CCD摄像头进行聚焦，直至显示器显示清晰工件图像。
5.3基本量测：以影像区十字刻线为参照对被测工件人为摆正进行量测。
利用测量软体量测：使用工作界面进行量测。
5.4根据测量要求，在显示器测量软体工作界面选取相应测量工具进行测量，于测量软体工
作界面可侧示值区读取测量值。
5.5测量过程中，若发现测量误差偏大，则需利用校正片对影像测量仪重新进行像素校正;
测量过程中，若需改变CCD摄像头倍率，需对相应倍率重新进行像素校正，或呼出已储存的相应校正参数。
5.6 根据测量的需要可把被测工件的部分图像拍摄，经过〖图像处理-保存影像〗菜单予以
保存。
5.7完成测量工作后，测量人员须关闭底部光源与表面光源开关，并及时取走测量样品及将
相应夹治具整理归位。
六. 日常保养
6.1每日须对影像测量仪进行表面清洁处理及各传动部件的润滑处理并作记录。
6.2发现影像测量仪出现异常时需立即停止使用并及时联络相关人员处理。
制定：审核：批准：
日期：日期：日期：。

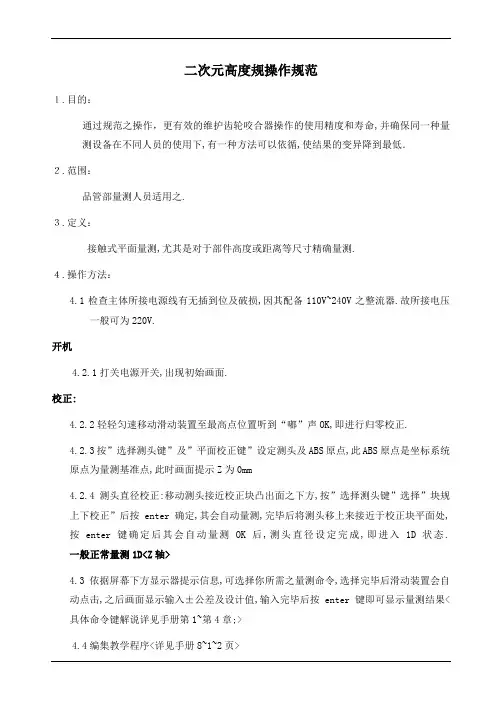

二次元高度规操作规范
二次元高度规操作规范１.目的：通过规范之操作，更有效的维护齿轮咬合器操作的使用精度和寿命,并确保同一种量测设备在不同人员的使用下,有一种方法可以依循,使结果的变异降到最低．２.范围：品管部量测人员适用之.３.定义：接触式平面量测,尤其是对于部件高度或距离等尺寸精确量测.４.操作方法：4.1检查主体所接电源线有无插到位及破损,因其配备110V~240V之整流器.故所接电压一般可为220V.开机4.2.1打关电源开关,出现初始画面.校正:4.2.2轻轻匀速移动滑动装置至最高点位置听到“嘟”声OK,即进行归零校正.4.2.3按”选择测头键”及”平面校正键”设定测头及ABS原点,此ABS原点是坐标系统原点为量测基准点,此时画面提示Z为0mm4.2.4测头直径校正:移动测头接近校正块凸出面之下方,按”选择测头键”选择”块规上下校正”后按enter确定,其会自动量测,完毕后将测头移上来接近于校正块平面处,按enter键确定后其会自动量测OK后,测头直径设定完成,即进入1D状态.一般正常量测1D<Z轴>4.3依据屏幕下方显示器提示信息,可选择你所需之量测命令,选择完毕后滑动装置会自动点击,之后画面显示输入±公差及设计值,输入完毕后按enter键即可显示量测结果<具体命令键解说详见手册第1~第4章;>4.4编集教学程序<详见手册8~1~2页>4.4.1按TEACH键输入档案后及注解. 4.4.2进入一般正常量测模式,同上.4.4.3以上一般正常量测步骤完成后储存,按Teach键跳出教学量测模式回到一般正常量测模式画面.4.5执行重复量测教学程序,<详见手册8~3~4页>,按RUN键进入重复量测模式画面选择所需程序文件,按 enter键确定后依需求执行阶段量测,注意看下方提示命令信息栏内,依提示进行操作,(注意在量测等待中你须迅速移动工件至量测位置,)程序执行完毕后按enter跳出重复量测模式, 回到一般正常量测模式..4.6若须修改程序,按EDIT键进入程序修改模式,用光标选择所需修改的程序文件名,按enter键进入后选择修改之种类进行修改.<详见手册8~5~7页>.4.7转换测头方式:可以量测测头转换前有测量阻碍的工件部位,量程可达972mm. 步骤一:改变测头装置位置前,先移动其至基准点之上.按”选择测头键”选择”同向球形测头图钮”键进行基准点量测;步骤二:改变测头装置位置后移动其至同一基准点之上,按enter键作基准点量测,再进入一般正常量测模式<详见手册4~13页>.4.8 2D<Z ,X坐标>量测<详见手册6~10~21页>.4.8.1设定量测轴为二次元一轴<Z/X>,按 2D(3)键进入2D(Z)状态.4.8.2.此时可在Z/X轴上选择所需量侧命令量测一要素.4.8.3完毕后将工件物作900旋转.4.8.4再按2D(3)键并输入旋转角度为900(注意旋转角度之方向.)4.8.5此时即可设置另一量测轴为二次元之第二轴(X/Z)4.8.6在X/Z轴上选择所需量测命令量测一要素.4.8.7完毕后按2D(3)键进入2D(Z,X)状态 ,即可将上叙两轴设定为二次元<Z,X坐标系>4.8.8依下方提示信息按CALC键作2D<Z,X坐标>量测结果呼叫与分析得出所求值.4.8.9完毕后按2D(3)键进入1D(Z),终止2D量测模式回到1D模式之一般正常量测状态.4.9将电子千分表装置于浮动杆可测工件之直垂度.4.10操作细项:4.10.1量测时须先测下方向再测上方向.4.10.2半浮动测量时,工件必须固定或有治具辅助固定来移动进行量测,另平台须清洁干凈后再作半浮动移动4.10.3注意1D与2D量测之区别:1D为原点算起的高度量测,使用于单一尺寸量测;2D则为从两个轴方向坐标交合之结果的量测,使用于两个尺寸的量测,一般旋转工件900,进行两轴方向(Z轴及X轴)的转换.<详见手册2~7页>4.10.4原点设定<ABS>须在量测前完成.4.10.5注意ABS与INC基准原点之区别:ABS<绝对原点>为仪器基准点即高度规所安装的平面,即我司的大理石平台上;INC<任意原点>设定在工件物上.4.10.6补尝ABS原点即为当测头无法接触到量测面或使用锥形测头时,利用校正块规面作为表面平面为间接的ABS原点设定.<详见手册4~1~6页>.4.10.7选择量测命令时,注意须依所需测工件量测面之朝向来选择量测命令之量测朝向.4.11保养与维护:.4.11.1测试完毕后,将测头轻轻移至中间附近,不可在上下两端点处.4.11.2用工业酒精或天那水及干凈的抹布或无尘纸进行测头清洁.4.11.3校正块规及测头不可用手直接触摸,另校正块规须打防锈油.4.11.4搬动时,可将顶部一缧丝锁紧固定导轨滑杆.4.11.5导轨内有光学尺不可擦拭;暂不用高度规时罩上防尘套防尘.4.10操作细项:4.10.1量测时须先测下方向再测上方向.4.10.2半浮动测量时,工件必须固定或有治具辅助固定来移动进行量测,另平台须清洁干凈后再作半浮动移动4.10.3注意1D与2D量测之区别:1D为原点算起的高度量测,使用于单一尺寸量测;2D则为从两个轴方向坐标交合之结果的量测,使用于两个尺寸的量测,一般旋转工件900,进行两轴方向(Z轴及X轴)的转换.<详见手册2~7页>4.10.4原点设定<ABS>须在量测前完成.4.10.5注意ABS与INC基准原点之区别:ABS<绝对原点>为仪器基准点即高度规所安装的平面,即我司的大理石平台上;INC<任意原点>设定在工件物上.4.10.6补尝ABS原点即为当测头无法接触到量测面或使用锥形测头时,利用校正块规面作为表面平面为间接的ABS原点设定.<详见手册4~1~6页>.4.10.7选择量测命令时,注意须依所需测工件量测面之朝向来选择量测命令之量测朝向.4.11保养与维护:.4.11.1测试完毕后,将测头轻轻移至中间附近,不可在上下两端点处.4.11.2用工业酒精或天那水及干凈的抹布或无尘纸进行测头清洁.4.11.3校正块规及测头不可用手直接触摸,另校正块规须打防锈油.4.11.4搬动时,可将顶部一缧丝锁紧固定导轨滑杆.4.11.5导轨内有光学尺不可擦拭;暂不用高度规时罩上防尘套防尘.。
二次元影像测量仪器安全操作及保养规程
二次元影像测量仪器安全操作及保养规程前言为了保证二次元影像测量仪器的稳定性、精确性及寿命，必须加强仪器的使用与保养。
本文档将详细阐述二次元影像测量仪器的安全操作与保养规程。
安全操作规程准备工作1.在使用二次元影像测量仪器前，必须确认所有安全保护装置是否完好，电缆是否漏电或破裂。
2.使用前，确认所有连接部件已牢固连接，并保证仪器的稳定性。
3.若需要使用电源插头，保证插头接头清洁干燥。
操作规程1.使用二次元影像测量仪器前，必须穿戴适当的劳动保护用品，如手套、护目镜等。
2.操作仪器时需要轻拿轻放，避免猛拉猛扯。
3.操作仪器时不要吸烟或进行其他不安全卫生习惯，以免影响仪器性能。
4.操作过程中不要插拔电源连接线或信号线。
5.远离湿度高的地方，避免操作仪器时润滑油等物质飞污在二次元影像测量仪器上。
关机操作1.关机前，须关闭所有连接的电源并拔掉电源连接线。
2.关闭二次元影像测量仪器开关后，等待仪器冷却一段时间，再拉下电源插头。
紧急处理1.出现紧急情况时，应先关闭电源，按照操作手册上的步骤进行紧急处理，维护好设备的作业安全。
保养规程应用环境1.保持环境清洁卫生，保证室内洁净。
2.保持恒温恒湿，避免仪器受潮、受热等影响。
3.避免使用在强电场、强磁场及辐射环境中。
日常保养1.对二次元影像测量仪器进行日常保养，定期清扫仪器表面及内部，确保没有灰尘、沙子、异物等。
2.定期检查仪器运转状态，防止损坏件未及时更换带来的后果。
3.镜头、传感器等极易沾染物质的部位，可使用软毛刷、吹风机进行清理，严禁使用棉花、毛巾等棉制品，以及药剂和化学药品。
4.气源必须干燥，以避免气体侵蚀设备表面或敏感元件。
定期保养1.对仪器进行定期检查保养，对损坏件进行更换，如带轮、导轨、导轮等部件，并对其进行调整与润滑。
2.更换零件时，应使用原装零件，并遵守更换零件时的安全操作规程。
3.定期进行校准、检查，严格按照校准步骤操作。
结论维护设备运行良好，保证设备准确性和寿命，是仪器使用者的责任。
二次元内校操作规程
二次元内校操作规程二次元动画、漫画和游戏作为一种特殊的文化形态和娱乐方式，其内校操作规程的制定和实施对于维护社群秩序、规范互动、保护知识产权具有重要意义。
以下是一个二次元内校操作规程的示例，供参考。
第一章：总则第一条本规程的制定目的是为了规范二次元社区的运作，维护社群的秩序和互动环境。
第二条本规程适用于二次元社区的所有成员，包括但不限于普通用户、版主、管理员等。
第三条本规程的执行机构为二次元社区的管理员。
第四条二次元社区的版主和管理员应当具备一定的管理和协调能力，并积极维护社区的良好运营环境。
第五条二次元社区的成员应当自觉遵守本规程，并严格遵守二次元社区的其他规定和准则。
第二章：会员权利和义务第六条二次元社区的会员有言论自由的权利，但应当遵守国家法律法规和社区的规定，不得发布涉及暴力、色情、恶性竞争等不良内容。
第七条二次元社区的会员不得恶意诋毁、侮辱他人或组织，不得散布谣言，不得故意扰乱社区秩序。
第九条二次元社区的会员应当自觉维护社区的秩序，向管理员举报违规行为，积极参与社区建设和活动。
第三章：版主和管理员的权责第十条二次元社区的版主和管理员有权对违反社区规定的行为进行处理，包括但不限于警告、禁言、封禁等。
第十一条二次元社区的版主和管理员应当遵守公正、公平、公开的原则，对所有会员一视同仁，不得滥用职权，不得利用职务谋取个人利益。
第十二条二次元社区的版主和管理员应当积极维护社区的良好运营环境，及时处理会员反映的问题和投诉。
第十三条二次元社区的版主和管理员有权对本规程进行修改和完善，但需提前向会员公示并听取意见。
第四章：违规处理第十四条二次元社区的会员如有违反本规程的行为，管理员有权采取相应的处理措施，包括但不限于警告、禁言、封禁等。
第十五条若会员对管理员的处理结果有异议，可以向管理员提出申诉，管理员将进行再次审核和处理。
第十六条若会员产生严重违规行为，包括但不限于侵犯他人权益、破坏社区秩序等，管理员有权对其采取永久封禁措施，并保留追究法律责任的权利。
二次元操作规范
1.0范围本指引对二次元操作方法进行了说明，适用于公司二次元的操作，以确保测量结果的有效性。
2.0 操作前准备连接电源，运行电脑，揭开防尘罩。
3.0 操作规程3.1 按“OFF/ON”开关，二次元影像区工作灯亮。
3.2 移动光标，对准图标，双击鼠标左键，进入二次元工作主界面3.3 选择绘图的比例尺，投影镜头的影像比率，必须与选择的绘图的比例尺一致。
3.4 在玻璃工作台面的中心位置，轻轻的水平放置干净的测量产品。
3.5 用摇动把手，适当调整工作台面X轴，Y轴的测量范围。
3.6 调整好产品的测量范围后，利用固定锁，固定工作台面X轴，Y轴方向的移动。
3.7 利用对焦升降摇动手柄，调整产品测量的焦度，使产品在投影区的图像更加清晰。
3.8 利用灰度调节钮键，调整投影区的光线的亮度，使产品在投影区的图像更加亮丽。
3.9 进入二次元工作操作界面，进行测量，绘图，编辑等操作。
3.9.1绘图工具面板(画点，两点画线，多点画线，两点画圆，三点画圆，三点画弧，多点椭圆，画样条曲线，画垂直线，画平行线，画线中点，画角分线）3.9.2 编辑工具面板（选择全部图元，删除所选图元，平移，旋转，延伸线段，剪切线段，做两线相切弧，做点圆相切线，做两圆相切线，做两线交点等）3.9.3 标准工具面板（对齐标注，线性*垂直标注，线性标注，点到线垂直距离标注，半径标注，直径标注，角度标注，文字标注）3.9.4 测量工具面板(测量两点间的距离，点到线的距离，测量距离，测两线平均距离，测两圆距离，测 PIN中心距等）3.9.5 自动测绘工具面板(框选直线，框选圆，框选椭圆，框选弧，自动点选直线，自动点选画圆，自动点选画弧，自动点选画椭圆等）4.0 测量操作完成后，必须清理工作台面，先退出二次元软件系统，然后关闭二次元电源，最后关闭电脑。
编制审核批准。

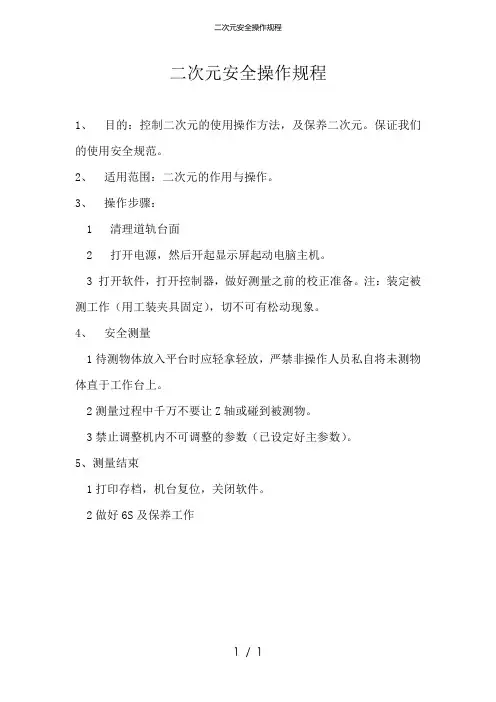

二次元安全操作规程
二次元安全操作规程
二次元安全操作规程
1、目的：控制二次元的使用操作方法，及保养二次元。
保证我们的使用安全规范。
2、适用范围：二次元的作用与操作。
3、操作步骤：
1 清理道轨台面
2 打开电源，然后开起显示屏起动电脑主机。
3 打开软件，打开控制器，做好测量之前的校正准备。
注：装定被测工作（用工装夹具固定），切不可有松动现象。
4、安全测量
1待测物体放入平台时应轻拿轻放，严禁非操作人员私自将未测物体直于工作台上。
2测量过程中千万不要让Z轴或碰到被测物。
3禁止调整机内不可调整的参数（已设定好主参数）。
5、测量结束
1打印存档，机台复位，关闭软件。
2做好6S及保养工作
1 / 1。
二次元影像测量仪操作规范【技巧】
二次元影像仪作为精密检测仪器，在测量中需要有符合标准的测量基础要求，这样才能让二次元影像仪正确的完成测量。
1、影像测量仪正确的人员：测量人员应当能胜任工作并了解所要做的工作目的。
2、影像测量仪论证的一致性：在一个地方测量应当与在其他地方进行测量一致。
3、正确的过程：所有的测量的过程应当经深思熟虑并与国家或国际标准相一致。
4、影像测量仪正确的测量：测量过程应当满足已经协议的并且进行了良好定义的要求。
7、影像测量仪正确的工具：应当采用经论证适合于工作目的的、精度合适的设备和方法进行测量。
8、定期的回顾：应当由内部及外部独立的部门对所有测量设施和过程的技术性能做出评估。
只有正确的操作过程，才能完成二次元影像仪的测量任务。
如何选择适合影像测量仪使用的镜头，让影像测量仪发挥测量功能，这是是关乎影像测量仪性能的关键。
为了让更多的人能够熟练掌握影像测量仪的操作何用这样也对于一些发展和格局的体现我们将会对影像测量仪的把握和过程的特性实现更多的努力争取我们发展的特点也将会实现我们的格局与服务，影像测量仪的特点和要求的办法我们更多的是为自己的考虑。
影像仪(二次元)常用镜头根据镜头的性能和外形区分，目前主要有四种类型的镜头，主要有自动变焦镜头、P型等类型，分别叙述如下：1.P型镜头(1)清晰度根据校正块、实际对象成像反映来进行判断。
(2)光学放大倍率为0.7-4.5X，即0.7倍到4.5倍之间共九种倍率。
(3)自动定位镜头，本身瞳焦已经调节好，需要检验从大倍率到小倍率的清晰度，是否一致、是否清晰。
(4)检验同轴度，即大倍率到小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。
2.自动变焦镜头(1)光学放大倍率为0.7-4.5X。
(2)清晰度根据校正块、实际对象成像反映来进行判读。
(3)为自动定位镜头本身瞳焦已经调节好，需要检验从大率到小倍率的清晰度，是否一致、是否清晰。
(4)检验同轴度，即大倍率到小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。
二次元影像测量仪操作规程
二次元影像测量仪操作规程
二次元影像测量仪操作规程
一、准备：
1、检查投影仪开关是否处于关断位置；
2、检查开关电源、投影仪电路是否处于接通状态；
二、操作：
1、启动机台总电源；
2、开启计算机；
3、开启投影仪操作软件；
4、将校准片放在测量台面上，点击软件菜单里的“校正”对投影仪进行校准；
5、校准结束后，将待测产品放到测量夹具上，然后将夹具轻放到投影仪操作平台上，靠在固定夹具上；
6、依据产品的尺寸及规格，设计产品的测量程序并按程序进行测量或者按已设计好的程序进行测量；
7、测试结束后记录相关的数据并进行下一轮测量。
三、结束：
1、关闭操作软件程序（先将必要的档案存盘）；
2、关闭计算机；
3、关闭机台；
4、若无后续测试，盖上防尘罩。
四、注意事项
1、出于安全和对测量的精度影响，请勿直接接触机器内部器件以及表面光源中间部分的镜头；
2、定期擦拭载物台及周围部分，避免灰尘进入机台内部以致影响机台精度；
3、本仪器为高精度仪器，非专业人员严禁操作；
4、切勿在载物台上摆放超过承重的对象，以免损坏机台；
5、在日常操作过程中应注意防止载物台面的划伤；
6、请勿在计算机上擅自安装或卸载软件，以免导致系统崩溃或操作软件无法正常运行；
7、定期对仪器加润滑油以保持仪器的精度；
8、严禁人手扶或靠在机台上，以免机台失去精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.0范围
本指引对二次元操作方法进行了说明，适用于公司二次元的操作，以确保测量结果的有效性。
2.0 操作前准备
连接电源，运行电脑，揭开防尘罩。
3.0 操作规程
3.1 按“OFF/ON”开关，二次元影像区工作灯亮。
3.2 移动光标，对准图标，双击鼠标左键，进入二次元工作主界面
3.3 选择绘图的比例尺，投影镜头的影像比率，必须与选择的绘
图的比例尺一致。
3.4 在玻璃工作台面的中心位置，轻轻的水平放置干净的测量产品。
3.5 用摇动把手，适当调整工作台面X轴，Y轴的测量范围。
3.6 调整好产品的测量范围后，利用固定锁，固定工作台面X轴，Y轴方向的
移动。
3.7 利用对焦升降摇动手柄，调整产品测量的焦度，使产品在投影区的图像更加
清晰。
3.8 利用灰度调节钮键，调整投影区的光线的亮度，使产品
在投影区的图像更加亮丽。
3.9 进入二次元工作操作界面，进行测量，绘图，编辑等操作。
3.9.1绘图工具面板
(画点，两点画线，多点画线，两点画圆，三点画圆，三点画弧，多点椭圆，画样条曲线，画垂直线，画平行线，画线中点，画角分线）
3.9.2 编辑工具面板
（选择全部图元，删除所选图元，平移，旋转，延伸线段，剪切线段，做两线相切弧，做点圆相切线，做两圆相切线，做两线交点等）
3.9.3 标准工具面板
（对齐标注，线性*垂直标注，线性标注，点到线垂直距离标注，半径标注，直径标
注，角度标注，文字标注）
3.9.4 测量工具面板
(测量两点间的距离，点到线的距离，测量距离，测两线平均距离，测两圆距离，测 PIN中心距等）
3.9.5 自动测绘工具面板
(框选直线，框选圆，框选椭圆，框选弧，自动点选直线，自动点选画圆，自动点选
画弧，自动点选画椭圆等）
4.0 测量操作完成后，必须清理工作台面，先退出二次元软件系统，然后关闭二次元电源，
最后关闭电脑。
编制审核批准。
