玻璃钢的物理性能.doc
玻璃钢 收缩率
玻璃钢的收缩率
玻璃钢是一种由玻璃纤维与树脂基质组成的复合材料，具有优异的物理性能和化学耐腐蚀性。
关于玻璃钢的收缩率，以下是一些相关的解释和讨论。
1. 热收缩率：由于玻璃钢材料在生产过程中通常采用热固化处理，因此热收缩率是考虑的重要因素之一。
热收缩率是指材料在温度变化下，长度或体积发生的变化比例。
对于玻璃钢而言，其纤维方向和树脂基质的组织结构都会影响热收缩率。
一般来说，纤维的热膨胀系数较低，而树脂基质的热膨胀系数较高。
因此，合理的纤维配比和树脂配比可以减小热收缩率，并增加材料的尺寸稳定性。
2. 硬化收缩率：在玻璃钢的制备过程中，树脂基质中的单体会发生聚合反应，形成高分子链结构。
在这个过程中，树脂会经历硬化收缩。
硬化收缩率是指树脂基质在聚合过程中的体积收缩比例。
硬化收缩率的大小取决于树脂的聚合机理和固化条件。
针对硬化收缩率较高的问题，可以通过增加树脂体积或采用低收缩率的树脂来进行调整。
3. 综合收缩率：玻璃钢的综合收缩率是指材料在整个生产过程中的长度或体积变化比例。
综合收缩率包括了摸具成型时的收缩、模塑收缩以及热固化过程中的收缩等多个因素的综合影响。
综合收缩率一般会受到多个因素的影响，如材料成分、制备工艺、温度、湿度等。
需要指出的是，具体的玻璃钢收缩率数值会受到制备工艺和材料配比等因素的影响，不同的组合会导致不同的收缩率数值。
因此，在应用和设计玻璃钢制品时，应该根据具体的使用环境和要求来选择合适的制备工艺和材料组合，以满足预期的尺寸稳定性和性能需求。
玻璃钢基本性能
玻璃钢基本性能概述玻璃钢是一种用途广泛的纤维复合材料，是以玻璃纤维为增强材料，以合成树脂为基体复合而成的新型工程材料．玻璃钢的基本性能十分复杂．不同的玻璃纤维和不同的合成树脂所组成的玻璃钢的性能是不相同的，即使采用同一牌号的玻璃纤维和同一牌号的树脂，只要其间的配比不同，其性能(包括力学、物理、化学方面的性能和静态、动态方面的性能)就不会相同．充分了解玻璃钢的基本性能，才能合理地进行玻璃钢结构设计，用其所长，避其所短．玻璃钢的基本力学性能(包括静态和动态的力学性能)是进行玻璃钢结构设计的重要依据．静态力学性能一般是指玻璃钢在某一初始阶段的力学性能，其中最重要的是强度和弹性性能，动态力学性能与时间有关，例如蠕变、疲劳等是玻璃钢材料随着时间延续，在持久载荷或交变载荷作用下所反映出来的特性；冲击性能则是材料在极短的时间内承受载荷的特性．一般玻璃钢工程结构设计大都是选用静态力学性能参数进行设计．但如果不考虑动态力学性能的影响，很可能十分危险．在选用静态力学性能参数的同时，必须充分考虑动态力学性能对实际结构的影响，选择合适的安全系数．玻璃钢的主要力学性能大致有如下特点：(1)强度和弹性性能的可设计性．因玻璃钢是由玻璃纤维和合成树脂组成的，所以人们可以通过改变这两个组分材料的配比，和改变玻璃纤维的分布方向，在一定范围内获得不同强度和弹性性能的玻璃钢．例如，对于单向受结构，可以采用单向铺层方式，即可将单向玻璃布或玻璃纤维沿受力方向铺设．这种单向铺层方式能够在纤维方向获得很高的强度，而在垂直于纤维方向，则没有多余的强度储备．又如，对于双向受力的结构；可以采用双向铺层和多向铺层方式，并根据双向受力的大小，采用不同双向纤维量分布．对不同方向选用适当的纤维用量，不仅可以使玻璃钢在不同方向具有不同的强度值，也可以使其具有不同的弹性模量．上述特点所表现出来的强度和弹性的可设计性，使得从事结构设计的研究者也同时参与到材料的设计中去了，这对于结构设计是十分重要的．(2)各向异性性能，玻璃钢在不同方向上具有不同的力学性能，因此是一种各向异性材料．玻璃钢是由若干个单层板层合起来，构成一个多层的层合板(壳)结构．每一个单层板在其面内具有四个独立的弹性常数：纵向弹性模量E L，横向弹性模量E L，纵向泊松比V TL(横向泊松比V TL)，面内剪切弹性模量G Ly．在层合板(壳)结构中，不管这些单层板是采用何种方式铺设，上述四个弹性常数构成了玻璃钢结构最基本的独立的弹性常数，另一方面，若干单层板按不同方式铺设而组成的层合板(壳)，可以显示出十分复杂的弹性性能．例如，剪应力引起线应变，正应力引起剪应变，这些都是各向同性材料所没有的。
玻璃钢检测国标
3.1试样及零件的物理性能测试方法：
3.1.1拉伸强度按GB 1447—83《玻璃纤维增强塑料拉伸性能试验方法》测试。
采用III型试样。
GB/T 1447—2005 玻璃纤维增强塑料拉伸性能试验方法
3.1.2压缩强度按GB 1448—83《玻璃纤维增强塑料压缩性能试验方法》测试。
采用II型试样。
3.1.3弯曲强度按GB 1449—83《玻璃纤维增强塑料弯曲件能试验方法》测试。
3.1.4冲击韧性按GB 1451—83《玻璃纤维增强塑料简支梁式冲击韧性试验方法》测试。
3.1.5密度按GB 1463—78 《玻璃钢比重试验方法》测试。
3.1.6固化度按GB 2576—81《玻璃钢中树脂不可溶分含量试验方法》测试。
3.1.7树脂含量按GB 2577—81 《玻璃钢树脂含量试验方法》测试。
3.1.8巴氏硬度按GB 3854—83《纤维增强塑料巴氏硬度试验方法》测试。
3.1.9马丁耐热按GB 1035—70《塑料耐热性（马丁）试验方法》测试。
3.1.10吸水率按GB 1462—78《玻璃钢吸水性试验方法》测试。
试样采用模压件试样。
3.12模塑料的树脂含量按GB 7192—87 《预浸料树脂含量试验方法》测定，挥发分按GB 6056—85《预浸料挥发分含
量试验方法》测定，不可溶分含量按附录2 （补充件）测定。
玻璃钢简介
电绝缘性能 玻璃钢有优良的电绝缘性能，其占绝缘材料 用量的1/3~1/2，在高频作用下仍然保持良好的介电性能。 可作为仪表、电机及电器中的绝缘零部件。此外玻璃钢不 受电磁影响，而且有良好的透微波性能。
热绝缘性能 玻璃钢有良好的热性能，它的比热 大，是金属的2~3倍，导热系数比较低，只是金属 材料的1/100~1/1000
玻璃钢的分类
根据基体种类分类
根据纤维种类分类
玻璃钢的基本性能
玻璃钢的基本性能主要取决于其两大组分 和它们之间的结合。玻璃钢集中了玻璃纤 维及合成树脂的特性，具有质量轻、强度 高、耐化学腐蚀、电绝缘性好，透过电磁 波、隔音、减震和耐瞬时高温烧蚀等特点。 因此，玻璃钢已成为国防和国民经济建设 中不可缺少的重要材料之一。
玻璃钢———玻璃纤维强化塑料 （GRP/FRP）
什么是玻璃钢？
玻璃钢学名玻璃纤维增强塑料（ＦＲＰ， 亦称作GRP）。 一般指用玻璃纤维增强 不饱和聚脂, 环氧树脂与酚醛树脂为基体。 以玻璃纤维或碳纤维等作增强体的增强材 料。
较之于传统材料，其增强效果是显著而有 效的，接下来对其性能的介绍中将对其作 以展示。
主要使用国家有挪威、日本、英国、丹麦等。
1.
模压成型法原理
热固性模压成型是将一定量的模压料加入 预热的模具内，经加热加压固化成型塑料制品 的方法。
2.成型设备
由浸胶机、预浸料机组、片状模塑料机 组、压机四部分组成，各部分负责不同的工艺 流程
3.成型工艺流程 模压成型工艺主要分为压制前的准 备和压制两个阶段。其基本过程是：将 一定量经一定预处理的模压料放入预热 的模具内，施加较高的压力使模压料填 充模腔。在一定的压力和温度下使模压 料逐渐固化，然后将制品从模具内取出， 再进行必要的辅助加工即得产品。 主要使用国家有德国等。
玻璃钢的杨氏模量泊松比

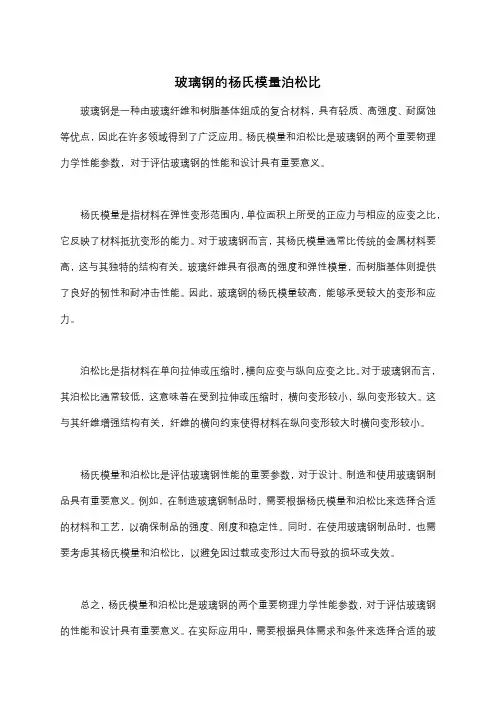

玻璃钢的杨氏模量泊松比
玻璃钢是一种由玻璃纤维和树脂基体组成的复合材料，具有轻质、高强度、耐腐蚀等优点，因此在许多领域得到了广泛应用。
杨氏模量和泊松比是玻璃钢的两个重要物理力学性能参数，对于评估玻璃钢的性能和设计具有重要意义。
杨氏模量是指材料在弹性变形范围内，单位面积上所受的正应力与相应的应变之比，它反映了材料抵抗变形的能力。
对于玻璃钢而言，其杨氏模量通常比传统的金属材料要高，这与其独特的结构有关。
玻璃纤维具有很高的强度和弹性模量，而树脂基体则提供了良好的韧性和耐冲击性能。
因此，玻璃钢的杨氏模量较高，能够承受较大的变形和应力。
泊松比是指材料在单向拉伸或压缩时，横向应变与纵向应变之比。
对于玻璃钢而言，其泊松比通常较低，这意味着在受到拉伸或压缩时，横向变形较小，纵向变形较大。
这与其纤维增强结构有关，纤维的横向约束使得材料在纵向变形较大时横向变形较小。
杨氏模量和泊松比是评估玻璃钢性能的重要参数，对于设计、制造和使用玻璃钢制品具有重要意义。
例如，在制造玻璃钢制品时，需要根据杨氏模量和泊松比来选择合适的材料和工艺，以确保制品的强度、刚度和稳定性。
同时，在使用玻璃钢制品时，也需要考虑其杨氏模量和泊松比，以避免因过载或变形过大而导致的损坏或失效。
总之，杨氏模量和泊松比是玻璃钢的两个重要物理力学性能参数，对于评估玻璃钢的性能和设计具有重要意义。
在实际应用中，需要根据具体需求和条件来选择合适的玻
璃钢材料和制品。
玻璃钢的参数性能精编版
玻璃钢的参数性能集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-玻璃钢的性能特点玻璃钢具有密度小，良好的介电绝缘性能和良好的隔热性能以及吸水性、热膨胀性能等。
一、密度:玻璃钢密度介于1.5～2.0之间，只有普通碳钢的1/4～1/5,比轻金属铝还要轻1/3左右，而机械强度却很高，某些方面甚至能接近普通碳钢的水平。
例如某些环氧玻璃钢，其拉伸、弯曲和压缩强复均达到400MPa以上。
按比强度计算，玻璃钢不仅大大超过普通碳钢，而且可达到和超过某些特殊合金钢的水平。
玻璃钢与几种金属的密度、抗伸强度和比强度比较见表2-6所示.表2-6＊比强度：即单位密度下的拉伸强度，也就是材料的抗拉强度与密度之比，用以说明其轻质高强的程度．二、电性能：玻璃钢有优良的电绝缘性能，可作为仪表、电机及电器中的绝缘零部件，在高频作用下仍然保持良好的介电性能。
在绝缘材料中，用玻璃纤维布代替纸及棉布，可提高绝缘材料的绝缘等级，在用相同树脂的情况下，至少能提高一个等级。
玻璃钢占绝缘材料用量的1/3～1/2,。
在一些大型电机中，如12.5万KW电机，要用几百千克玻璃钢作绝缘材料。
此外玻璃钢不受电磁影响，而且有良好的透微波性能．下表几种玻璃钢的介电性能：三、热性能玻璃钢有良好的热性能，它的比热大，是金属的２～３倍，导热系数比较低，只是金属材料的1/100～1/1000。
此外，某些品种玻璃钢的耐瞬时高温性能也十分突出，如酚醛型高硅氧布玻璃钢，在遇极高温度时，产生碳化层，可有效地保护火箭、导弹及宇宙飞船在穿过大气层时需要承受的5000～10000K高温及高速气流的作用。
表2-8列出了几种材料的热性能。
由表2-8可以看出，玻璃钢具有良好的热绝缘性能，这是金属材料无法比拟的。
四、耐老化性能任何材料都存在老化问题，玻璃钢也不例外，只是速度和程度不同而已。
玻璃钢在大气曝晒、湿热、水浸泡及腐蚀介质等作用下，性能有所下降，在长期使用过程中会使光泽减退、颜色变化、树脂脱落、纤维裸露、分层等现象。
玻璃钢的物理性能
玻璃钢的物理性能Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998玻璃钢的物理性能玻璃钢具有密度小，良好的介电绝缘性能和良好的隔热性能以及吸水性、热膨胀性能等。
一、密度:玻璃钢密度介于～之间，只有普通碳钢的1/4～1/5,比轻金属铝还要轻1/3左右，而机械强度却很高，某些方面甚至能接近普通碳钢的水平。
例如某些环氧玻璃钢，其拉伸、弯曲和压缩强复均达到400MPa 以上。
按比强度计算，玻璃钢不仅大大超过普通碳钢，而且可达到和超过某些特殊合金钢的水平。
玻璃钢与几种金属的密度、抗伸强度和比强度比较见表2-6所示.表2-6＊比强度：即单位密度下的拉伸强度，也就是材料的抗拉强度与密度之比，用以说明其轻质高强的程度．二、电性能：玻璃钢有优良的电绝缘性能，可作为仪表、电机及电器中的绝缘零部件，在高频作用下仍然保持良好的介电性能。
在绝缘材料中，用玻璃纤维布代替纸及棉布，可提高绝缘材料的绝缘等级，在用相同树脂的情况下，至少能提高一个等级。
玻璃钢占绝缘材料用量的1/3～1/2,。
在一些大型电机中，如万KW 电机，要用几百千克玻璃钢作绝缘材料。
此外玻璃钢不受电磁影响，而且有良好的透微波性能．下表几种玻璃钢的介电性能：三、热性能玻璃钢有良好的热性能，它的比热大，是金属的２～３倍，导热系数比较低，只是金属材料的1/100～1/1000。
此外，某些品种玻璃钢的耐瞬时高温性能也十分突出，如酚醛型高硅氧布玻璃钢，在遇极高温度时，产生碳化层，可有效地保护火箭、导弹及宇宙飞船在穿过大气层时需要承受的5000～10000K 高温及高速气流的作用。
表2-8列出了几种材料的热性能。
由表2-8可以看出，玻璃钢具有良好的热绝缘性能，这是金属材料无法比拟的。
四、耐老化性能任何材料都存在老化问题，玻璃钢也不例外，只是速度和程度不同而已。
玻璃钢在大气曝晒、湿热、水浸泡及腐蚀介质等作用下，性能有所下降，在长期使用过程中会使光泽减退、颜色变化、树脂脱落、纤维裸露、分层等现象。
玻璃钢的参数性能图文稿
玻璃钢的参数性能文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]玻璃钢的性能特点玻璃钢具有密度小，良好的介电绝缘性能和良好的隔热性能以及吸水性、热膨胀性能等。
一、密度:玻璃钢密度介于1.5～2.0之间，只有普通碳钢的1/4～1/5,比轻金属铝还要轻1/3左右，而机械强度却很高，某些方面甚至能接近普通碳钢的水平。
例如某些环氧玻璃钢，其拉伸、弯曲和压缩强复均达到400MPa以上。
按比强度计算，玻璃钢不仅大大超过普通碳钢，而且可达到和超过某些特殊合金钢的水平。
玻璃钢与几种金属的密度、抗伸强度和比强度比较见表2-6所示.表2-6＊比强度：即单位密度下的拉伸强度，也就是材料的抗拉强度与密度之比，用以说明其轻质高强的程度．二、电性能：玻璃钢有优良的电绝缘性能，可作为仪表、电机及电器中的绝缘零部件，在高频作用下仍然保持良好的介电性能。
在绝缘材料中，用玻璃纤维布代替纸及棉布，可提高绝缘材料的绝缘等级，在用相同树脂的情况下，至少能提高一个等级。
玻璃钢占绝缘材料用量的1/3～1/2,。
在一些大型电机中，如12.5万KW电机，要用几百千克玻璃钢作绝缘材料。
此外玻璃钢不受电磁影响，而且有良好的透微波性能．下表几种玻璃钢的介电性能：三、热性能玻璃钢有良好的热性能，它的比热大，是金属的２～３倍，导热系数比较低，只是金属材料的1/100～1/1000。
此外，某些品种玻璃钢的耐瞬时高温性能也十分突出，如酚醛型高硅氧布玻璃钢，在遇极高温度时，产生碳化层，可有效地保护火箭、导弹及宇宙飞船在穿过大气层时需要承受的5000～10000K高温及高速气流的作用。
表2-8列出了几种材料的热性能。
由表2-8可以看出，玻璃钢具有良好的热绝缘性能，这是金属材料无法比拟的。
四、耐老化性能任何材料都存在老化问题，玻璃钢也不例外，只是速度和程度不同而已。
玻璃钢在大气曝晒、湿热、水浸泡及腐蚀介质等作用下，性能有所下降，在长期使用过程中会使光泽减退、颜色变化、树脂脱落、纤维裸露、分层等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃钢的物理性能
玻璃钢具有密度小，良好的介电绝缘性能和良好的隔热性能以及吸水性、热膨胀性能等。
一、
密度:
玻璃钢密度介于1.5～2.0之间，只有普通碳钢的1/4～1/5,比轻金属铝还要轻1/3左右，而机械强度却很高，某些方面甚至能接近普通碳钢的水平。
例如某些环氧玻璃钢，其拉伸、弯曲和压缩强复均达到400MPa 以上。
按比强度计算，玻璃钢不仅大大超过普通碳钢，而且可达到和超过某些特殊合金钢的水平。
玻璃钢与几种金属的密度、抗伸强度和比强度比较见表2-6所示.
表2-6
＊比强度：即单位密度下的拉伸强度，也就是材料的抗拉强度与密度之比，用以说明其轻质高强的程度．
二、电性能：
玻璃钢有优良的电绝缘性能，可作为仪表、电机及电器中的绝缘零部件，在高频作用下仍然保持良好的介电性能。
在绝缘材料中，用玻璃纤维布代替纸及棉布，可提高绝缘材料的绝缘等级，在用相同树脂的情况下，至少能提高一个等级。
玻璃钢占绝缘材料用量的1/3～1/2,。
在一些大型电机中，如12.5万KW 电机，要用几百千克玻璃钢作绝缘材料。
此外玻璃钢不受电磁影响，而且有良好的透微波性能．
下表几种玻璃钢的介电性能：
三、热性能
玻璃钢有良好的热性能，它的比热大，是金属的２～３倍，导热系数比较低，只是金属材料的1/100～1/1000。
此外，某些品种玻璃钢的耐瞬时高温性能也十分突出，如酚醛型高硅氧布玻璃钢，在遇极高温度时，产生碳化层，可有效地保护火箭、导弹及宇宙飞船在穿过大气层时需要承受的5000～10000K 高温及高速气流的作用。
表2-8列出了几种材料的热性能。
由表2-8可以看出，玻璃钢具有良好的热绝缘性能，这是金属材料无法比拟的。
四、耐老化性能
任何材料都存在老化问题，玻璃钢也不例外，只是速度和程度不同而已。
玻璃钢在大气曝晒、湿热、水浸泡及腐蚀介质等作用下，性能有所下降，在长期使用过程中会使光泽减退、颜色变化、树脂脱落、纤维裸露、分层等现象。
但随着科学技术进步，人们可以采取必要的防老化措施，改善使用性能，提高产品的使用寿命。
例如玻璃钢放在哈尔滨地区进行自然老化试验，板材拉伸强度下降最少，小于20%；弯曲强度次之，一般不超过30% ；压缩强度下降最多，波动也最大，一般为25%～30% 。
见下表所示。
此外，室外风、雨及阳光曝晒，会使玻璃钢表层树脂脱落，应注意定期维护。
五、长期耐温性及耐燃性
玻璃钢的耐温性及耐燃性取决于所用的树脂，长期的使用温度不能超过树脂的热变形温度。
通用的环氧及聚酯玻璃钢，都是易燃的，对于有防火要求的结构物，要用阻燃树脂或加阻燃剂，因此在使用玻璃钢时，应充分注意。
一般玻璃钢不能在高温下长期使用。
如聚酯玻璃钢在40℃～45℃以上，环氧玻璃钢在60℃以上，强度开始下降。
近年来出现了一些耐高温的玻璃钢。
如脂环族环氧玻璃钢，聚酰亚胺玻璃钢等，但长期工作温度也只能在200-300℃以内，远较金属的长期使用温度为低。
综上所述五个方面的物理性能，可见玻璃钢和金属、陶瓷等材料不同，因此在使用上要发挥其长处，注意合理使用。
例如，玻璃钢低温性能好，强度不下降，因此北方冬季虽然室外气温降到－45℃～50℃ ,可玻璃钢并不发脆。
一般冷却塔、防雨棚等室外构筑物，在北方冬季里使用仍很安全。
相反，玻璃钢在高温环境下要用专门的树脂和配方，例如在100℃长期使用，就要采用耐高温配方，用专门的工艺条件成型才行、否则玻璃钢在长期*""%以上持续工作，就会遭到破坏。
玻璃钢的基本性能-化学性能
玻璃钢主要的化学性能就是它有突出的耐腐蚀性。
它不仅不会象金属材料那样生锈腐蚀；同时，也不会象木材那样腐烂，而且几乎不被水、油等介质所侵蚀，可以代替不锈钢在化工厂中用来制造贮罐、管道、泵、阀等，不仅使用寿命长，而且不需采取防腐、防锈或防虫蛀等防护措施，减少了维降费用。
玻璃钢在耐腐蚀方面的应用是很广泛的，国外一些主要工业国家，玻璃钢用作耐腐制品方面都在13%以上，其用量有逐年增高趋势。
国内用量也不少，大都用作金属设备的衬里，以保护金属。
玻璃钢的耐腐蚀性，主要取决于树脂，作为玻璃钢用的树脂，其耐腐蚀性是好的，但单纯的用树脂涂覆在金属表面上，会出现较严重的龟裂裂缝，起不到防渗漏和保护金属的作用。
在树脂中添加一定量的玻璃纤维后，将树脂中出现较严重龟裂的可能性转化为数量众多的微小裂缝，而这些小裂缝形成一个贯串裂缝的机率是很小的，而相互间还有止裂作用，这样可以阻止化学溶液介质的渗透腐蚀。
玻璃钢不仅对多种低浓度的酸、碱、盐介质及溶剂有较好的稳定性，而且有抗大气、海水和微生物作用的良好性能。
不过，对于不同的腐蚀性介质，应选择适当的树脂和玻璃纤维及其制品。
关于玻璃钢防腐，近几年来应用越来越普遍，显示了防腐投资少，使用寿命长，节约大量不锈钢材等方面的优越性，取得了显著的经济效果。
通常把玻璃钢放在不同腐蚀介质中，称量其质量的变化，来评定耐腐蚀性能好坏。
质量变化小，耐腐蚀性能好；质量变化大，耐腐蚀性能就差。
聚酯玻璃钢在酸碱等介质中弯曲强度保留率（ %）
*浸泡时间为一年.。
