电力变压器设计分析
电力变压器的设计与研发
电力变压器的设计与研发一、引言电力变压器是电力系统中不可或缺的重要组成部分。
在电力输配电过程中，变压器起着重要的功效，通过变换电压等级使电能得以传递和分配。
综合这些因素，变压器的设计和研发尤为重要，其性能直接影响了电力系统的可靠性和稳定性。
二、变压器性能参数1.额定容量变压器额定容量是指在一定的工作电流、电压等一系列条件下，变压器可以正常运行的最大容量。
2.转换比在变压器工作时，变压器的输入电压和输出电压之间的比值称为转换比。
例如，输入电压为10kV，输出电压为220V，则转换比为1:45.45。
3.短路阻抗短路阻抗是变压器在短路时的电阻值。
短路阻抗越小，短路电流越大，短路容量越大。
4.损耗变压器的损耗分为两部分：铁心损耗和线圈损耗。
铁心损耗是变压器磁通变化过程中所对应的磁通损耗，线圈损耗是变压器在运行时因为电流穿过线圈而产生的热能损耗。
三、变压器设计流程1.确定变压器容量及等级按需求确定变压器容量，并确定最符合需求的电压等级。
2.确定变压器结构和参数针对设计要求、材料可获得性和可制造性等因素，确定变压器结构和参数，如铁心结构、线圈数目、制造方式等。
3.计算电路参数以电压电流平衡为前提，按照性能需求和材料特点，计算铁心和线圈尺寸、匝数、电感、短路等参数。
4.绘制制造图纸根据变压器结构和参数，绘制制造图纸，并保证生产效率和质量。
5.组装和调试在生产制造阶段中，需要进行铁心加工、线圈制作、组装、油漆、状况试验等工序，最终进行变压器的调试和试运行。
四、变压器研发趋势1.节能减排新型变压器所采用的材料和技术，能够有效地降低变压器的损耗，降低能耗并减少对环境的污染。
2.数字化技术采用数字化电力系统与变压器，能够实现智能化、自动化控制，提高了电力系统运行的安全性能和可靠性。
3.高压直流变压器高压直流变压器在输电方面具有广泛的应用前景。
其采用高压直流技术使得输电距离更远、更稳定，并且通过优化设计可以降低系统投资成本。
浅谈LLC变压器设计经历
浅谈LLC变压器设计经历LLC变压器是一种新型的高效能电力变压器，其设计经历拥有一系列独特的特点和挑战。
在设计LLC变压器时，我们需要考虑多方面的因素，包括电力传输效率、功率密度、可靠性以及成本等。
首先，在LLC变压器的设计过程中，电力传输效率是一个非常重要的考虑因素。
相较于传统的变压器，LLC变压器使用了新型的谐振拓扑结构，可以实现更高的传输效率。
这主要是因为LLC变压器减少了传统变压器中的能量损失，例如铁心中的涡流损耗和电阻导致的铜损耗。
设计师需要考虑到电桥开关和谐振电感之间的匹配，以保证最佳的传输效率。
其次，功率密度也是LLC变压器设计中需要考虑的一个重要因素。
功率密度可以简单地理解为单位体积或单位重量上能够传输的功率。
对于LLC变压器，设计师需要根据设备的尺寸和重量限制，在保证传输效率的前提下，尽可能提高功率密度。
这意味着设计师需要选择高效能的材料和组件，如高速开关器件和高密度铁芯，以确保变压器在有限的空间内能够传输更大的功率。
同时，可靠性也是设计LLC变压器时需要重视的一个方面。
可靠性主要包括变压器的寿命和故障率。
在设计过程中，设计师需要合理地选择材料和组件，以确保变压器具有足够的寿命，并且能够在长时间的运行中保持稳定的性能。
此外，设计师还需要考虑到可能出现的故障情况，例如短路和过载等，设计相应的保护措施来保证变压器的安全运行。
最后，成本也是设计LLC变压器时需要考虑的一个重要因素。
虽然LLC变压器具有更高的传输效率和功率密度，但其制造成本也会相对较高。
因此，在设计过程中，设计师需要在满足性能要求的前提下，尽量降低成本，以提高产品的竞争力。
这可能包括选择成本较低的材料和组件，优化设计结构以减少生产工艺难度等。
总的来说，LLC变压器设计经历具有多方面的特点和挑战。
在设计过程中，设计师需要综合考虑电力传输效率、功率密度、可靠性和成本等因素，以确保最终产品具有高效能和可靠性的特点。
随着技术的不断发展，LLC变压器的设计也将不断优化和改进，以满足未来的能源需求。

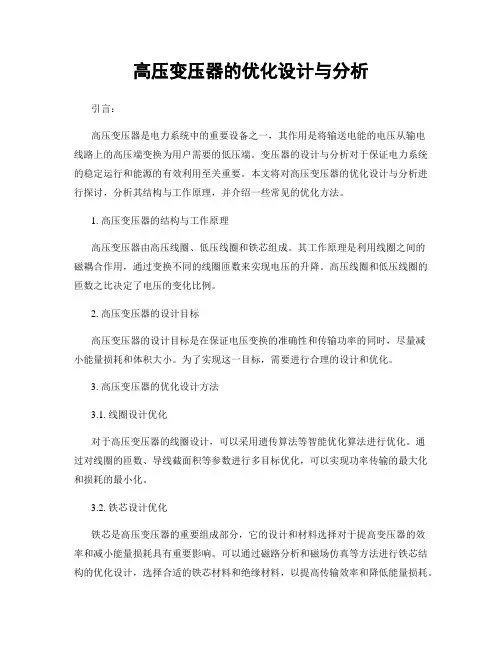

高压变压器的优化设计与分析
高压变压器的优化设计与分析引言：高压变压器是电力系统中的重要设备之一，其作用是将输送电能的电压从输电线路上的高压端变换为用户需要的低压端。
变压器的设计与分析对于保证电力系统的稳定运行和能源的有效利用至关重要。
本文将对高压变压器的优化设计与分析进行探讨，分析其结构与工作原理，并介绍一些常见的优化方法。
1. 高压变压器的结构与工作原理高压变压器由高压线圈、低压线圈和铁芯组成。
其工作原理是利用线圈之间的磁耦合作用，通过变换不同的线圈匝数来实现电压的升降。
高压线圈和低压线圈的匝数之比决定了电压的变化比例。
2. 高压变压器的设计目标高压变压器的设计目标是在保证电压变换的准确性和传输功率的同时，尽量减小能量损耗和体积大小。
为了实现这一目标，需要进行合理的设计和优化。
3. 高压变压器的优化设计方法3.1. 线圈设计优化对于高压变压器的线圈设计，可以采用遗传算法等智能优化算法进行优化。
通过对线圈的匝数、导线截面积等参数进行多目标优化，可以实现功率传输的最大化和损耗的最小化。
3.2. 铁芯设计优化铁芯是高压变压器的重要组成部分，它的设计和材料选择对于提高变压器的效率和减小能量损耗具有重要影响。
可以通过磁路分析和磁场仿真等方法进行铁芯结构的优化设计，选择合适的铁芯材料和绝缘材料，以提高传输效率和降低能量损耗。
4. 高压变压器的分析方法4.1. 电磁场分析电磁场分析是高压变压器设计与分析中重要的一环。
通过使用有限元分析等方法，可以对变压器的电磁场进行模拟计算，得到线圈中的电流分布、磁感应强度等参数。
这些参数对于确定变压器的工作状态和效率具有重要意义。
4.2. 热场分析高压变压器在工作过程中会产生一定的热量，如果不能及时散热，会导致温升过高，影响变压器的性能和寿命。
通过热场分析，可以对变压器的散热情况进行评估和优化，选择合理的冷却方式和散热材料，保证变压器的安全运行。
5. 高压变压器的未来发展方向随着能源需求的增长和能源结构的变化，高压变压器的设计与分析将面临新的挑战和机遇。
变压器的设计及其应用原理论文
变压器的设计及其应用原理论文1. 前言变压器是电气工程中常用的一种设备，广泛应用于电力系统、工业生产及家庭用电等领域。
本文将重点探讨变压器的设计原理及其在不同应用场景下的应用原理。
2. 变压器的设计原理2.1 基本原理变压器是基于电磁感应原理工作的，主要由线圈和铁芯组成。
当通过一根导线的电流变化时，会在其周围产生一个磁场，这个磁场会引起相邻导线中的电流变化，方式就是利用电磁感应原理。
2.2 线圈设计变压器的线圈设计是非常重要的一部分，主要包括匝数、导线截面积以及绝缘材料的选择。
匝数决定了变压器的输入输出电压比，通常通过改变线圈的匝数比例来实现不同的电压变换。
而导线截面积则决定了变压器的额定电流承载能力，需要根据实际负载条件来选择合适的截面积。
绝缘材料的选择是为了确保线圈能够承受额定电压并防止漏电。
2.3 铁芯设计变压器的铁芯设计也是十分重要的，主要包括铁芯材料选择和铁芯形状设计。
铁芯材料需要具有高磁导率和低磁滞损耗的特性，一般采用硅钢片作为铁芯材料。
铁芯形状设计需要考虑到磁路的闭合性和磁场分布的均匀性，以提高变压器的效率和性能。
3. 变压器在不同应用场景下的应用原理3.1 电力系统中的应用在电力系统中，变压器主要用于实现电压的升降级和电能的传输。
通过变压器，可以将发电厂产生的高电压电能升压传输到远处的配电站，然后再通过另一台变压器将电压降低供给用户。
变压器在电力系统中起到了电能传输的关键作用，提高了能源利用效率。
3.2 工业生产中的应用在工业生产中，变压器主要用于配电系统、焊接设备、电机驱动器等方面。
通过变压器，工业企业可以将高电压电能转换为适合不同设备使用的低电压，保证设备正常工作。
变压器在工业生产中发挥了重要作用，提高了生产效率和设备可靠性。
3.3 家庭用电中的应用在家庭用电中，变压器主要用于手机充电器、电视机、电脑等电子设备的适配器上。
通过变压器，可以将交流电转换为适合设备使用的直流电，并提供稳定的电压和电流。

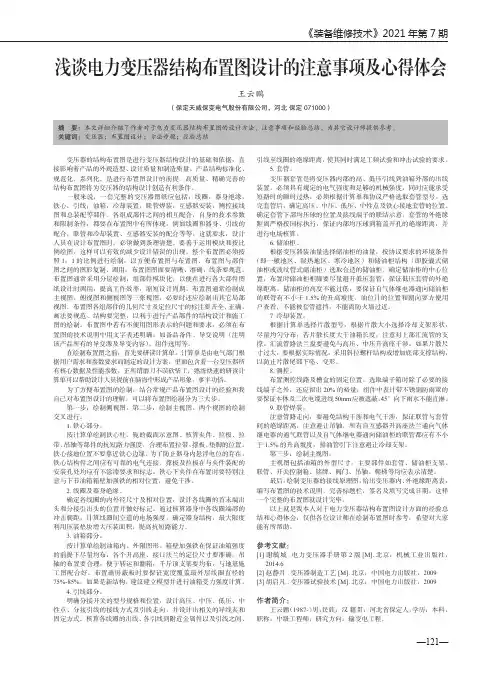

浅谈电力变压器结构布置图设计的注意事项及心得体会
《装备维修技术》2021年第7期浅谈电力变压器结构布置图设计的注意事项及心得体会王云鹏 （保定天威保变电气股份有限公司，河北 保定 071000）摘 要：本文详细介绍了作者对于电力变压器结构布置图的设计方法、注意事项和经验总结，为其它设计师提供参考。
关键词：变压器；布置图设计；方法步骤；经验总结变压器的结构布置图是进行变压器结构设计的基础和依据，直接影响着产品的外观造型、设计质量和制造质量。
产品结构标准化、规范化、系列化，是进行布置图设计的前提，高质量、精确完善的结构布置图将为变压器的结构设计创造有利条件。
一般来说，一套完整的变压器图纸应包括：线圈，器身绝缘，铁心，引线，油箱，冷却装置，联管焊装，互感器安装，测控接线图和总装配等部件。
各组成部件之间的相互配合，自身的技术参数和限制条件，都要在布置图中有所体现。
例如线圈和器身、引线的配合，联管和冷却装置、互感器安装的配合等等。
这就要求，设计人员在设计布置图时，必须做到条理清楚。
要善于运用模块和按比例绘图，这样可以有效的减少设计错误的出现。
整个布置图必须按照1：1的比例进行绘制，以方便布置图与布置图、布置图与部件图之间的图形复制、调用。
布置图图面要清晰、准确，线条要规范。
布置图通常采用分层绘制，组部件模块化，以便在进行各大部件图纸设计时调用，提高工作效率，缩短设计周期。
布置图通常绘制成主视图、俯视图和侧视图等三张视图，必要时还应绘制出其它局部视图。
布置图各组部件的几何尺寸及定位尺寸的标注要齐全、正确，画法要规范、结构要完整，以利于进行产品部件的结构设计和施工图的绘制。
布置图中若有不便用图形表示的问题和要求，必须在布置图的技术说明中用文字表述明确，如备品备件、导变说明（注明该产品所有的导变源及导变内容）、组件选用等。
在绘制布置图之前，首先要研读计算单。
计算单是由电气部门根据用户需求和参数要求而制定的设计方案，里面包含着一台变压器所有核心数据及性能参数。

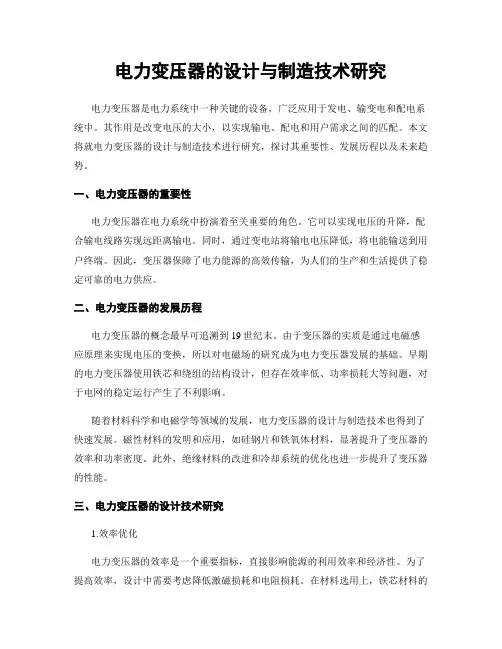

电力变压器的设计与制造技术研究
电力变压器的设计与制造技术研究电力变压器是电力系统中一种关键的设备，广泛应用于发电、输变电和配电系统中。
其作用是改变电压的大小，以实现输电、配电和用户需求之间的匹配。
本文将就电力变压器的设计与制造技术进行研究，探讨其重要性、发展历程以及未来趋势。
一、电力变压器的重要性电力变压器在电力系统中扮演着至关重要的角色。
它可以实现电压的升降，配合输电线路实现远距离输电。
同时，通过变电站将输电电压降低，将电能输送到用户终端。
因此，变压器保障了电力能源的高效传输，为人们的生产和生活提供了稳定可靠的电力供应。
二、电力变压器的发展历程电力变压器的概念最早可追溯到19世纪末。
由于变压器的实质是通过电磁感应原理来实现电压的变换，所以对电磁场的研究成为电力变压器发展的基础。
早期的电力变压器使用铁芯和绕组的结构设计，但存在效率低、功率损耗大等问题，对于电网的稳定运行产生了不利影响。
随着材料科学和电磁学等领域的发展，电力变压器的设计与制造技术也得到了快速发展。
磁性材料的发明和应用，如硅钢片和铁氧体材料，显著提升了变压器的效率和功率密度。
此外，绝缘材料的改进和冷却系统的优化也进一步提升了变压器的性能。
三、电力变压器的设计技术研究1.效率优化电力变压器的效率是一个重要指标，直接影响能源的利用效率和经济性。
为了提高效率，设计中需要考虑降低激磁损耗和电阻损耗。
在材料选用上，铁芯材料的低磁滞特性和低损耗特性是关键。
另外，合理设计绕组结构、减小绕组电阻和电流分布不均匀等，也可以有效降低电阻损耗。
此外，还可以采用改进的冷却系统，如强制风冷和液冷等，提高散热效果，降低温升。
2.电磁耦合与损耗变压器中绕组之间的电磁耦合对于能量的传输和变压器的性能都有着重要影响。
通过理论分析和实验研究，可以优化绕组的布局和参数，减小电磁耦合损耗，提高变压器的效率。
此外，还可以发展新型的绝缘材料和技术，提高绕组的耐受电压和抗电击穿能力，降低绕组损耗和故障率。
3.减小噪音和振动由于变压器中存在电磁感应和电流通过导体的影响，产生的磁场和振动会导致噪音。
电力变压器设计
电力变压器设计电力变压器是电力系统中必不可少的组件之一。
它是用来改变交流电压的设备，经常用于输电、配电、电力变换等领域。
设计一个优秀的电力变压器是很重要的，它直接影响到电力系统的运行和稳定性，因此需要结合许多因素来考虑。
选用合适的磁芯材料磁芯材料是电力变压器中最重要的部件之一，它会影响到整个变压器的性能。
常用的磁芯材料包括硅钢片、铁氧体和非晶合金等。
不同的磁芯材料各有优缺点，需要根据具体的变压器设计来选择。
硅钢片是最常用的磁性材料之一，因为它价格低廉，磁导率高且有较好的饱和特性。
铁氧体比硅钢片价格更高，但磁导率更高，因此更适合在高频应用中使用。
非晶合金则是一种新型的材料，它具有低磁损和高饱和磁感应强度等优点，但价格相对较高。
分析负载特性设计电力变压器的过程中，需要分析负载特性来确定变压器的额定容量和变比。
负载特性受到许多因素的影响，包括负载类型、容载率、系统电压以及供电稳定性等。
在确定变压器的额定容量时，需要考虑负载类型的变化。
有些负载是持续的，比如照明、加热等，而有些负载则是瞬时的，比如电动机的起动过程。
此外，负载的容载率也需要考虑，这是指变压器能够正常工作的负载水平。
根据负载特性的分析，可以得出变压器的额定容量和变比。
额定容量既要能够满足负载的需求，又要充分利用变压器的容量。
变比则是根据系统电压和变压器的额定容量来确定的。
考虑损耗和效率电力变压器在工作过程中会产生各种损耗，包括铁损、铜损、损耗和温度上升等。
这些损耗会影响到变压器的效率和使用寿命，因此需要尽量减少损耗的产生。
在设计变压器时，需要结合变压器的负载特性和材料来合理选择电缆和线圈的截面积和材料，以保证铜损的最小化。
此外，选择合适的磁芯材料和设计合适的磁路结构可以减少铁损。
损耗和效率也需要被考虑到。
高质量的变压器应该具有高效率和低损耗，以确保最大限度地利用发电能源和降低运行成本。
结论电力变压器是电力系统中重要的组件之一，它可以改变交流电的电压。
新型电力变压器的研究与设计
新型电力变压器的研究与设计现代社会离不开电力，而电力系统中不可或缺的元件就是变压器。
变压器的作用是把高电压的电能转换为低电压的电能，或把低电压的电能转换为高电压的电能。
由于电力系统中的电能传输要跨越较长的距离，因此变压器的作用异常重要。
本文主要研究新型电力变压器的研究与设计。
一、传统电力变压器的不足之处传统的电力变压器使用铁芯，芯片之间通过绕线相连。
但这种结构有诸多不足之处。
首先，传统变压器的效率不能满足当今社会的要求。
其次，传统变压器占地面积较大，制造成本较高。
最后，由于芯片的连接需通过绕线实现，导致变压器损耗的电能较大。
二、新型电力变压器的设计理念针对传统电力变压器存在的不足之处，新型电力变压器的设计理念是采用非铁心变压器，即不使用传统的铁芯。
采用新型的非铁芯变压器有如下优点：1. 具有更高的效率。
非铁芯变压器的电磁波结构特别，能更好地抑制电磁波的波动，减少电能的损耗，提高变压器的效率。
2. 更小的尺寸。
新型电力变压器采用的是无铁芯设计，占地面积较小，生产成本也较低。
3. 噪音更小。
由于使用了非铁芯变压器，电磁波的波动也更小，使得变压器工作时的噪音减小。
三、新型电力变压器的结构特点新型电力变压器采用了无铁芯的设计，其绕线布置更加规则，相邻的绕线独立不相互干扰，从而避免了铁芯变压器中金属芯片之间可能出现的磁漏问题。
无铁芯变压器的结构特点如下：1. 无铁芯结构采用非铁芯变压器，通过逐层布置的线圈完成电感耦合，并采用特殊填充材料固定线圈。
2. 尺寸小无铁芯变压器性能更加稳定、不易损坏，且占地面积更小。
3. 绝缘性能好无铁芯变压器的绝缘材料为聚酰亚胺薄膜，绝缘性能好。
由于是逐层堆叠的线圈结构，也比铁芯变压器更好绝缘。
4. 适用范围广无铁芯变压器的适用范围很广，可以用于高频、大电流等领域。
四、新型电力变压器的使用效果针对传统电力变压器存在的不足之处，新型电力变压器采用非铁芯结构，可实现更高的效率、更小的尺寸、更小的噪音等诸多优点。
