国家标准比例尺地形图说明

1:100万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。 1:100万地形图采用正轴等角圆锥投影，编绘方法成图。分幅、编号采用国际1:100万地图分幅标准，从赤道开始，纬度每4°为一列，依次用拉丁字母A、B、C……V表示（20世纪70年代曾一度用阿拉伯数字1、2、3……表示），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，自西向东6°为一纵行，将全球分为60纵行，依次用1、2、3……60表示，“列号—行号”相结合，即为该图的编号。如：J—50，10—50。
1:1万地形图
1:1万地形图覆盖范围示意图
1:1万地形图主要用于小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查，大比例尺的地质测量和普查，水电等工程的勘察、规划、设计，科学研究，国防建设的特殊需要，以及可作为编制更小比例尺地形图或专题地图的基础资料。 1:1万地形图采用高斯—克吕格投影，3°分带，航空摄影测量方法成图。分幅、编号：20世纪70年代前以1:2.5万地形图为基础，将每幅1:2.5万地形图划分成2行2列，共4幅1:1万地形图，用1、2、3、4表示，在1:2.5万地形图编号后加上表示1:1万地形图的代号，即为1:1万地形图的编号。如J—50—144—A—б—1。20世纪70—80年代以1:10万地形图为基础，将每幅1:10万地形图划分成8行8列，共64幅1:1万地形图，用（1）、（2）…（64）表示，在1:10万地形图编号后加上表示1:1万地形图的代号，即为1:1万地形图的编号。如J—50—144—（1）。20世纪90年代起以1:100万地形图为基础，将每幅1:100万地形图划分为96行96列，共9216幅1:1万地形图，在1:100万地形图编号后加上1:1万地形图的比例尺代字和行列号，即为1:1万地形图的编号。如：J50G093004。每幅1:1万地形图经差3′45″，纬差2′30″。

(完整word版)1比500图测量操作规范

1:500地形图测绘a) 地形图碎部点高程注记至0.01m。

b) 地形要素测绘与表示，要按规范与图式执行。

a)2.3.3 仪器设置及测站检查地形测图时仪器的设置及测站上的检查应符合下列规定：a) 仪器对中误差不应大于5mm；精心整理b) 照准一图根点标定方向，观测另一图根点作为检核，算得检核点的平面位置误差不应大于0.05m，高程误差不应大于0.05m；c) 仪器高、棱镜高应量记至毫米。

2.3.4 数据处理将RTK手簙或全站仪记录数据传输至计算机，对采集的数据进行检查，b) 居民地和垣栅的测绘1)居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。

2)房屋的轮廓应以墙基外角为准，并按建筑材料和精心整理性质分类，注记层数。

房屋应逐个表示，临时性房屋（即没有和地面相连的随时可以移动的房屋）可舍去。

3）建筑物和围墙轮廓凸凹在图上小于0.4mm，简单房屋小于0.6mm时，可用直线连接。

4）1：500比例尺测图，房屋内部天井宜区分表示。

578）121)属设施的结构和关系；正确处理道路的相交关系及与其它要素的关系。

2）双线道路在图上均应按实际宽度依比例尺表示。

道路交叉处、桥面等应测注高程，隧道、涵洞应测注底面高程。

3）凡正规的内部道路，按比例实测上图，长度在图上小于10毫米时，不表示。

精心整理e) 管线及附属设施测绘1)永久性的电力线、电信线均应准确表示，电杆、铁塔位置应实测。

当多种线路在同一杆架上时，只表示主要的。

建筑区内电力线、电信线可不连线，但应在杆架处绘出线路方向。

各种线路应做到线类分明，走向连贯。

22701)道路、以及主要单位等名称，均应调查核实，有法定名称的应以法定名称为准，并应正确注记。

2）由于本测区地势平坦，大部分为建筑区，故不绘等高线，只需标注高程点。

高程注记点应分布均匀，其间距应以12米为宜；精心整理测区建筑区高程注记点应测设建筑物墙基脚和相应的地面、桥面中心、空地上以及其他地面倾斜变换处；高程注记点注记至厘米。

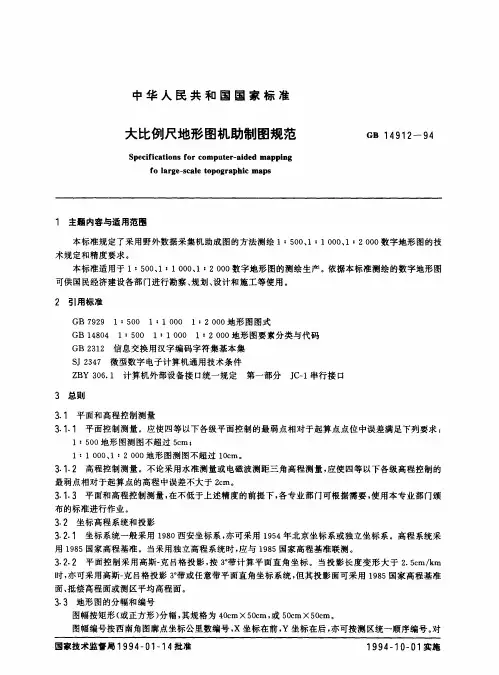

GB14912-94 大比例尺地形图机助制图规范

Ｇ２１信息交换用汉字编码字符集基本集Ｂ２３Ｓ２４微型数字电Ｊ７３子计算机通用技术条件
ＺＹ６１计算机外部设备接口统一规定第一部分Ｊ－串行接口Ｂ３．０Ｃ１
３总则３１平面和高程控制测量．
３１１平面控制测量。应使四等以下各级平面控制的最弱点相对于起算点点位中误差满足下列要求：．．
表７ｍ
绮于日共羊于
４４３图根三角测量．．
４４３１图根锁（的平均边长不宜超过测图最大测距的１７．－．网）．倍。传距角不宜小于３０特殊情况下，０，个别传距角也不应小于２００。三角形个数不应超过１个。水平角观测方向多于３２个时应归零。水平角观测各项限差不应超过表８的规定。
Ｇ１１９１４２４３一９
１主题内容与适用范围
本标准规定了采用野外数据采集机助成图的方法测绘１５０１１，：００：０，：００１２数字地形图的技００
术规定和精度要求。
本标准适用于１５０１１，：００：０，：００１２数字地形图的测绘生产。００依据本标准测绘的数字地形图
３５地形图的基本等高距．
地形图的基本等高距根据地形类别和用图的需要，按表１规定选用。表１ｍ
一ＪＴ冷Ｉ｝｝｝
１：５０．）０１００５０５．．（１０．１０．１：１０．）０００５０．０１０．１０．２０．
表６
ＭｉｔＩ４ｌｉ７＜ＶｆＤＭＩ２ｍ＜１ｐｍＪｆＣＩｓｐ３１Ｒ瑞羚铃１０／ｌｍ＂｝｝ｘＪｍ－１７ｉ－Ｑ７＜ＭｉｖＥＥｃ０ｍ

大比例尺测图作业指导书

大比例尺测图作业指导书1.适用范围1.1适用于大比例尺（比例尺大于1:2000）的全野外数字化测图或修补测。

1.2原则上，测区面积小于8标准图幅的全野外数字测图项目，或测区面积小于16标准图幅的修补测项目，本作业指导书可以代替技术设计文件；测区面积大于或等于8标准图幅全野外数字测图项目，或测区面积大于或等于16标准图幅的地形图修补测项目，应按规范要求提交技术设计、技术总结、成果质量检查报告等全部技术文件。

1.3 大比例尺测图项目须提交的成果资料，合同或业主有明确要求的，从其规定。

2.技术引用文件GB/T 14912-2005 1:500、1:1000、1:2000外业数字测图技术规程GB/T 14268-2008国家基本比例尺地形图更新规范GB/T 20257.1-2007国家基本比例尺地图图式第1部分：1:500、1:1000、1:2000地形图图式CH/T 1020-2010 1︰500、1︰1000、1︰2000地形图质量检验技术规程3.基本技术要求3.1测绘基准坐标系统：一般采用大连城建坐标系统，业主委托有具体要求的，从其规定。

高程系统：采用1985国家高程基准。

按业主委托要求采用其它高程基准时，应建立与1985国家高程基准的联系。

大连城建坐标系基本参数：1）投影方式：高斯-克吕格投影或横轴墨卡托投影；2）中央子午线：121°30′；3）投影椭球：克拉索夫斯基椭球（北京54椭球）；4）长半轴：6378245m；5）扁率：298.3；6）横轴加常数：30000m。

3.2基本等高距3.3地物点平面位置精度地形图图上地物点相对于临近图根点的点位中误差和临近地物点点间的距离中误差不超过下表规定；当测图单纯为规划设计或一般用途时，可选用表中括号内的指标。

3.4高程注记点精度和密度3.4.1高程注记点相对于临近图根点的高程中误差不应大于相应比例尺地形图基本等高距的1/3。

困难地区放宽0.5倍。

大比例尺地形图的测绘

1、山头：高于四周的凸起地貌。山头的最高点叫山顶，山头的侧面叫山坡，山头的等高线是一组围绕山顶，自行闭合的曲线，曲线的高程由外向里递增。
2、盆地：
四周高中间低的盆形地貌。盆地的等高线也是一组自行闭合的曲线。但曲线的高程由里向外递增。有时在等高线的适当位置绘一表示坡降方向的短线，称为示坡线，表明坡度下降的方向。
3、等高线平距与地面坡度成反比。
4、等高线与山脊线、山谷线成正交。
5、等高线不能直穿河流，应逐渐折向上游，正交于河流岸线，中断后再从彼岸折向下游。
（四）基本等高距及等高线的种类
1、基本等高距
等高距的大小应根据测图目的、测图比例
尺和测区地形类别而确定。一般选择等高距可参考下表：测图等高距标准
地形类别比例尺
（3）山地：地面倾斜在6－25 °，高差一般在 150m以上。
（4）高山地：地面倾斜在25 °以上。
基本等高距：在一个测区内，按一定比例尺和测图地形选用的等高距。
注：图中等高线的高程，必须是基本等高距的整数倍，同时，一幅图内不得采用两种基本等高距。
图 8-5 首曲线、计曲线、间曲线的表示
2、等高线的种类
20.50
21.00
比例尺
1:5000 1:2000 1:1000 1:500
图幅大小 (cm)
实地面积(km)
坐标线间隔(cm)
每幅1:5000地形图所包含的图幅数
40× 40
4
10
1
50× 50
1
10
4
50× 50
0.25
10
16
50× 50
0.0625
10
64
正方形图幅的编号，是以该图幅西南角纵横坐标的公里数来表示。为进一步表明该图幅在哪一个投影带内，在纵横坐标编号前要冠以所在投影带的中央经线的经度。如编号117°－4410－432，是1:5000比例尺图幅的编号，

测绘大比例尺地形图的检验程序和方法

测绘大比例尺地形图的检验程序和方法第一章检验程序及要求监督抽检均采用计数抽样方法，抽样检验按以下流程进行：一、地形测量成果质量元素及权重、错漏分类表⒈大比例尺地形图成果质量元素及权重表⒉大比例尺地形图质量错漏分类表二、地形测量成果质量检验所需要提取的样本成果资料清单1.工程项目合同、招标文件复印件2.项目技术设计书3.项目技术总结4.项目成果检查报告、验收报告5.项目所使用的仪器的计量检定资料原件及复印件6.地形图样本成果资料库 (含纸质和数据光盘)7.控制测量资料 (含纸质和数据光盘)8.其他相关资料包括数学基础、平面精度、高程精度,数据及结构正确性,地理精度,整饰质量,附件质量.其中:1．数学基础主要检验坐标系统,高程系统的正确性,各类投影计算,使用参数的正确性,图根控制测量精度,控制点间图上距离与坐标反算长度较差,图廓尺寸,对角线长度,格网尺寸的正确性等;２．平面精度主要检验平面绝对位置中误差、平面相对位置中误差、接边精度等；３．高程精度主要检验高程注记点高程中误差、高程电插求点高程中误差及接边精度等；４．数据及结构正确性主要检验文件命名、数据组织正确性，数据格式的正确性，要素分层的正确性、完备性，属性代码的正确性，属性接边质量等；５．地理精度主要包括检查地理要素的协调性，地理要素的完整性与正确性，注记和符号的正确性、地理要素接边质量，综合取舍的合理性等；６．整饰质量主要包括检查符号、线划、色彩质量，注记质量、图面、图面要素协调性、图廓外整饰质量等；７．附件质量主要包括检查元数据文件的正确性、完整性，技术设计、检查报告、技术总结内容的全面性及正确性，成果资料的齐全性，各类报告、附图（接合图、网图）、附表、薄册整饰的规整性，资料装祯等。

4.1数学基础4.1.1坐标系统、高程系统的检查参照平面控制测量和高程控制测量；4.1.2控制点展点精度采用图上距离与坐标反算长度比较，检查控制点展点误差是否小于0.1mm4.1.3图廓、格网尺寸误差采用一级线纹米尺量测图廓及格网尺寸，检测其误差是否符合要求。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

大比例尺测图细则目录1 一般规定 02 图根控制测量 (2)3 测绘方法 (5)4 地物测绘 (9)5 地貌测绘 (12)6 内业编绘主要技术要求 (13)7 地形图整饰及检查 (15)1 一般规定1.1地形图的测图比例尺应根据设计阶段和设计需求并按表1.1选用。

注：（1）初步可行性研究和可行性研究阶段一般搜集已有地形图，也可采用数字摄影测量、卫星遥感等技术手段重新测图；（2）各设计阶段的地形图亦可根据工程需要的测图比例尺进行施测。

1.2地形图的基本等高距选用应符合表1.2的规定。

注：（1）一个测区内同一比例尺地形图宜采用相同基本等高距。

当基本等高距不能显示地貌特征时，可加绘半距等高线；（2）根据用图需要，在平坦地区和建筑区也可以不绘等高线，只用高程注记点表示；1.3地形测量的基本精度要求，应符合下列规定：1地形图图上地物点相对于邻近图根点的点位中误差，应符合表1.3-1的规定；注：在树林、隐蔽地区可按上表放宽0.5倍，特殊困难地区可放宽1.0倍。

2 等高（深）线插求点相对于邻近图根点的高程中误差，应符合表1.3-2的规定；注：（1）H d为地形图的基本等高距（m）；（2）隐蔽或施测困难的一般地区可按上表放宽0.5倍；3数字高程模型（DEM）的精度要求：（1）由外业数字测图方法野外实测生成的DEM一般为不规则格网DEM，参与构成不规则格网点的高程中误差相对于邻近图根点不应低于相应比例尺地形图的高程注记点的精度要求；（2）规则格网DEM可由不规则DEM内插生成。

其格网点的高程中误差不应低于相应比例尺等高线插求点的高程中误差。

4建筑区细部坐标点的点位和高程中误差，不应超过表1.3-4的规定；注：在树林、隐蔽地区可按上表放宽0.5倍，特殊困难地区可放宽1.0倍。

5地形图产品中高程注记点密度为图上每100cm2内5～20个，一般选择明显地物点或地形特征点。

地形点间距一般应按照表1.3-5的规定执行。

地性线和断裂线应按其地形变化增大采点密度；注：平坦及地形简单地区可适当放宽。

6地形图高程测点注记，当等高距为0.5m时，取位应精确至0.01m，其余注记均可取位精确至0.1m。

1.4地形图宜采用正方形分幅（1:5000图采用40cm×40cm、其他比例尺采用50cm×50cm）或矩形分幅（40cm×50cm），根据需要也可采用其它规格的分幅。

图幅编号可采用顺序编号或行列编号，也可按西南角图廊点坐标公里数编号，X 坐标在前，Y坐标在后。

对于已施测过地形图的测区可沿用原有的分幅和编号。

1.5地形图图式和地形图要素分类代码的使用应符合现行国家标准的规定，对于国家现行标准中分类代码不足部分可自行补充，对于同一个区域，应采用相同的补充图式和补充要素分类代码，并应在测量技术报告书中说明。

1.6地形测图方法，1:500～1:2000比例尺宜采用全站仪数字化测图、GPS-RTK数字化测图等方法；1:5000、1:10000比例尺宜采用航摄数字测图、遥感测图等方法。

1.7地形图成果整理和检查应满足下列要求：1外业数据应及时处理，形成图形文件。

整理和检查属性数据，并对照实地进行检查；2当对照检查发现问题时，如草图绘制有错误，应按照实地情况修改草图；如数据记录有错误，可修改测点编号、地形码和信息码，对于记录中的水平角、垂直角、距离等观测数据不允许修改，要求返工重测；3删除或标记作废记录，补充实测时来不及记录的卷尺量距和公共点记录；4检查修改后的数据应及时存盘，并做备份；5地形图平面检查点应是均匀分布，随机选取的明显地物点。

平面和高程检测点数量视地物复杂程度等具体情况确定，每幅图一般选取20～50个点；6检测点的坐标和高程采用外业散点法按测站点精度施测。

用钢尺或测距仪量测相邻地物点距离，量测边数每幅图一般不少于20处。

检测中如发现被检测的地物和高程点存在粗差时，应视其情况重测。

当一幅图检测结果算得的中误差超过1.3条规定中误差的两倍时，应分析误差分布情况，再对邻近图幅进行抽查，误差超限的图幅应重测。

2 图根控制测量2.1图根点相对于图根起算点的点位中误差，按测图比例尺：1:500不应大于5cm；1:1000、1:2000不应大于10cm。

高程中误差不应大于测图基本等高距的1/10。

2.2图根控制点（包括高等级控制点）的密度，应以满足测图需要为原则，每幅图一般不宜少于表2.2的要求。

注：仅有单幅地形图的小测区控制点（含图根点）数不应少于3个点。

2.3图根平面控制测量，可采用GPS-RTK、极坐标法、交会法和图根导线等方法布设。

在各等级控制点下加密图根点，不宜超过二次附合。

在难以布设附合导线的地区，可布设成支导线。

1图根导线测量的主要技术要求应按照表2.3-1的规定执行。

图根导线的边长采用测距仪单向施测一测回。

一测回进行二次读数，其读数较差应小于10mm，测距边应加入气象和仪器常数改正。

注：n为测站数，M为测图比例尺，以下同。

1:500、1:1000测图，附合导线长度可放宽至表2.3-1规定值的1.5倍，且附合导线边数不宜超过15条，此时方位角闭合差不应大于±40″n，绝对闭合差不应大于0.5×M×10-3（m）；导线长度短于表2.3-1规定的1/3时，其绝对闭合差不应大于0.3×M×10-3（m）。

图根光电测距导线应按附合或闭合环形布设，在难以布设附合（闭合）导线的困难地区可以布设成支导线，支导线的长度不应超过表2.3-1中规定长度的1/2，边数不宜多于3条。

水平角应使用DJ6型经纬仪施测左右角各一测回，其圆周角闭合差不应大于40″。

边长采用测距仪单向施测一测回。

2采用光电测距极坐标法测量时，应在等级控制点或一次附合图根点上进行，且应联测两个已知方向，其主要技术要求应按照表2.3-2规定执行。

其边长按测图比例尺：1:500不应大于300m；1:1000不应大于500m；1:2000不应大于700m。

采用光电测距极坐标法所测的图根点，不应再次发展。

注：H d为基本等高距（m）。

3图根解析补点，可采用有检核的测边交会和测角交会。

其交会角应在30°～150°之间，交会边长不宜超过0.5×M（m）。

分组计算所得的坐标较差不应大于0.2×M×10-3（m）。

4GPS图根控制测量宜采用GPS-RTK方法直接测定图根点的坐标和高程。

当采用GPS-RTK方法作业时，其作业半径不宜超过5km，对每个图根点均应进行同一参考站或不同参考站的两次独立测量，其平面成果较差应满足2.1的规定。

2.4图根点的高程应采用图根水准测量或电磁波测距三角高程测量。

1图根水准可沿图根点布设为附合路线、闭合路线或结点网。

图根水准测量应起讫于不低于四等精度的高程控制点上，其技术要求按照表2.4-1规定执行。

当水准路线布设成支线时，应采用往返观测，其路线长度不应大于2.5km。

当水准路线组成单结点时，各段路线的长度不应大于3.7km。

注：L为往返测段、附合或环线的水准路线的长度（km）。

n为测站数。

2光电测距三角高程测量技术要求应按照表2.4-2规定执行。

光电测距三角高程测量附合路线长度不应大于5km，布设成支线不应大于2.5km。

仪器高和觇标高量取至毫米。

路线应起闭于图根以上各等级高程控制点。

注：1D为光电测距路线的长度（km）；2起算点的精度，不应低于四等水准高程点。

2.5当图根点密度不足时，可采用支导线、极坐标法、自由设站法等方法增设测站点。

不论采用何种方法，测站点相对于邻近图根点，点位精度的中误差不应大于0.1×M×10-3（m），高程中误差不应大于测图基本等高距的1/6。

支导线和极坐标法测量的技术要求应按照2.3条的有关规定执行。

采用自由设站法测量时，观测的已知点数不应少于两个。

水平角、距离各观测一测回，其半测回较差不应大于30″，测距读数较差不应大于10mm。

自由设站法测量各方向解算水平角与观测水平角的差值，按测图比例尺：1:500不应大于40″，1:1000和1:2000不应大于20″。

2.6图根控制测量内业计算的角度、边长或坐标取值精确至1″、0.001m，坐标成果、高程成果取值精确至0.01m。

3 测绘方法3.1全站仪测图所使用的仪器和应用程序，应符合下列规定。

1宜使用测角精度不低于DJ6级，测距标称精度，固定误差不应大于10mm，比例误差不应大于5ppm的全站仪；2测图的应用程序，应满足内业数据处理和图形编辑的基本要求；3数据通讯后，宜将测量数据转换为常用数据格式。

3.2全站仪测图方法，可采用编码法、草图法或内外业一体化的实时成图法等。

3.3全站仪测图的仪器安置及测站检核，应符合下列要求：1仪器的对中偏差不大于5mm，仪器高和反光镜高量至1mm；2以较远一测站点（或其他控制点）标定方向（起始方向），另一测站点（或其他控制点）作为检核，算得检核点平面位置误差不大于0.2×M×10-3（m）。

检查另一测站点（或其他控制点）的高程，其较差不应大于1/6基本等高距；3每站数据采集结束时应重新检测标定方向，检测结果如超出3.3-2项所规定的限差，其检测前所测的碎部点成果须重新计算，并应检测不少于两个碎部点。

3.4全站仪测图的测距长度，不应超过表3.4的规定。

3.5全站仪数字地形图测绘，应符合下列要求。

1碎部点观测记录应包括测站点号、仪器高、观测点号、编码、觇标高、斜距、垂直角、水平角、连接类型等；2当采用草图法测图时，应按测站绘制草图，并对测点进行编号。

测点编号应与仪器的记录点号相一致。

草图的绘制，宜简化标示地形要素的位置、属性和相互关系等；3点状要素（独立地物）能按比例表示时，应按实际形状采集，不能按比例表示时应精确测定其定位点或定线点。

有方向性的点状要素应先采集其定位点，再采集其方向点（线）；4具有多种属性的线状要素（线状地物、面状地物公共边、线状地物与面状地物边界线的重合部分），只可采集一次，但应处理好多种属性之间的关系；5线状地物采集时，应视其变化测定，适当增加地物点密度，以保证曲线的准确拟合；6碎部点采集与控制测量同时进行时，碎部点坐标应以经平差后的控制点坐标计算得到，当控制测量成果检核超限时，测量控制点应重测，且重新计算碎部点坐标；7当采用编码法测图时，宜采用通用编码格式，也可使用软件的自定义功能和扩展功能建立用户的编码系统进行作业。

外业数据文件应是一个文本文件，其格式可自行规定，在上交成果时，应附加格式说明。

3.6全站仪测图，当采用无自动记录功能的仪器进行观测时，水平角、垂直角读记至度盘最小分划，觇标高量至厘米，测距读数至毫米，归零检查和垂直角指标差不大于1′。
