Nd_YAG透明陶瓷的研究_王皓
YAG透明陶瓷的研究进展

2 材料制备工艺
Y G 透明陶瓷的制备包括制粉 ,成型 , A 烧结和机械加工等过程. 其技术关键是 :() 1高质量 Y G 微细粉体 A
收 稿 日期 :2 0 -52 0 70 -4
作者简介 :马健(9 5) 17 . ,男,西南 民族大学 电气信息工程学院讲师
第3 3卷第 4 期
Ju al fSouhwes Un v si f rNa i a ii Nat rlSce c diin or n o t t i er t o y t n l e o ts u a in eE t o
・
西 南 民 族 大 学 学报
自然
学版
Au . 0 7 g 2 O
q
文章编号:10 -8 320 )40 3—5 032 4(070 -860
Y G透 明陶 瓷的研 究进展 A
马健 ,苗 峰 ,吴娟 ,杜懋 陆
( .西南民族大学电气信息工程学院,四川成都 604;. 1 1 12 西南民族大学成人教育学院, 0 四川成都 604 ) 10 1
摘 要 :对透明 Y AG陶瓷的特性以及制备 工艺做 了重点介绍 ,讨论 了影响 Y AG陶瓷透光性的主要 因素 ,展望 了该领
维普资讯
第 4期
马健等:Y G透明陶瓷的研究进展 A
87 3
合成技术 ;() 2多晶 Y G透明陶瓷的致密化烧结技术. A
21 Y G 粉体 的 制备 . A
制备商 陛能的 Y G透明陶瓷或掺杂 Y G陶瓷激光器 ,都需要性能优异的 Y G粉体 ,陶瓷粉体质量的好 A A A 坏直接影响最终成品的质量. 制备粉料的方法对陶瓷的透光性有很大的影响 ,目前主要采用固相法和液相法工 艺来制备 Y G粉体. A
Nd:YAG粉体及透明陶瓷制备工艺研究的开题报告

Nd:YAG粉体及透明陶瓷制备工艺研究的开题报告一、选题背景Nd:YAG(钇铝石榴石)是一种广泛应用于激光器、光纤通讯和生物医学等领域的重要材料。
制备Nd:YAG材料的常见方法包括固相反应、溶胶-凝胶法和共沉淀法等。
其中,溶胶-凝胶法可制备出高质量的Nd:YAG透明陶瓷,但其制备工艺复杂、成本高昂。
因此,探究简化溶胶-凝胶法制备Nd:YAG透明陶瓷的工艺是一项有意义的工作。
二、选题意义1.提高Nd:YAG透明陶瓷制备效率,缩短制备时间。
2.简化制备过程,减少制备成本。
3.采用新的方法和工艺,探究透明陶瓷制备的新途径。
三、研究内容1.研究合成Nd:YAG粉体的制备方法和工艺,包括原料选择、配比、烧结温度和时间等参数的控制。
2.研究制备Nd:YAG透明陶瓷的工艺,通过改变烧结工艺、烧结温度和时间等,优化产物性能。
3.对Nd:YAG粉体和透明陶瓷进行物理、化学性质的测试和表征。
四、预期成果1.建立一套简化制备Nd:YAG透明陶瓷的工艺。
2.获得具有良好物理、化学性能的Nd:YAG透明陶瓷。
3.为Nd:YAG材料的应用提供新的制备思路和方案。
五、研究方法1.采用固相反应法制备Nd:YAG粉体。
2.通过改变烧结温度和时间等,探究制备Nd:YAG透明陶瓷的优化工艺。
3.利用XRD、SEM、EDS、UV-Vis等测试手段对产物进行表征。
六、进度计划第1-2个月:阅读文献,了解Nd:YAG材料的制备研究现状。
第3-5个月:制备Nd:YAG粉体,对其性能进行测试分析。
第6-8个月:探究制备Nd:YAG透明陶瓷的优化工艺。
第9-10个月:对Nd:YAG透明陶瓷进行表征及性能测试。
第11-12个月:撰写论文并完成答辩。
Nd:YAG透明陶瓷的研究进展

Y 粉 体 分散 性需 要进 一步 加 强研 究 。已有 专家 在 防止 粉体 AG
直 没 能 问世 ,直 到有 了 透 明陶 瓷 ,高 压钠 灯 才得 到 实 际应
用。
2 0 年 ,K n s i 化 学公 司 、 日本的 电 气 通信 大 学 和俄 0 0 o o h ma 罗 斯 科学 院 的晶 体研 究 所等 单 位联 合 开发 出了一 系 列二 极 管
1 6 年 , H t h 首 次 报 道 了 用 真 空 热 压 烧 结 法 制 备 94 ac 等
河 吲。
该 激 光器 的 激光 阈值 和斜 率效 率 ( 3 ) 单 晶N :AG激 5% 与 dY
光 器接 近 。同年 ,在 高 功率 激 光器 方 面 ,他Y T 用高 功 率虚 f U ]
拟 点光源L 泵浦系统 ( S) D VP 泵浦 中3 × 0 mm 1 Omm ,Nd 浓
与 艺术 , 0 2, ( 1):2 - 6 2 0 0 22
[] 亚 明 ,蒋 丹宇 ,冯涛 ,施 剑林 等. 陶瓷材 料现 状与 发展 [] 6吉 透明 J. 无 机 材料 学报 ,2 0 0 4,1 O 9( 2):2 52 2 7 -8 .
[]刘 颂 豪 . 明 陶 瓷 激 光 器 的 研 究 进 展 [] 学 与 光 电 技 术 , 7 透 J. 光
透 明 陶瓷是 二 十世 _ 5 年 代末6 年代 初发 展起 来 的 ,最先 打  ̄ 0 B O 破 陶瓷 不透 明概 念 的是 1 5 年 美国通 用 电气 公司 研发 的透 光 9 9 性 氧化铝 陶 瓷 “ u ao ” ( L c lx S 明 陶瓷最 早是 美国斯 坦福 大 J o透 学 研 究人 员 应用 在高 压 钠光 灯 管 上 。高压 钠 灯是 一 种发 光 效 率 很高 的 电光源 ,但在 钠蒸 气放 电 时会产 生 1 0 ℃ 以上的 高 0 0 温 ,具 有很 强 的腐 蚀性 ,玻璃 灯 管无 法 耐受 ,所 以高 压钠 灯
YAG激光透明陶瓷研究报告

摘要作为目前研究的大热门,激光透明陶瓷已成为激光武器的重要元件。
本次实验用氧化钕,九水硝酸铝,六水硝酸钇,柠檬酸来制备YAG激光透明陶瓷,采用的是溶胶凝胶法,先用氧化钕制得硝酸钕,然后将原料混合,用恒温水浴进行凝胶,然后干燥得到前驱粉,最后对粉体进行烧结,最终制得激光透明YAG陶瓷。
并对制品进行粒度测试、并利用XRD射线分析仪进行分析,对制品性能进行测试。
关键词:YAG 激光透明陶瓷溶胶凝胶法AbstractAt present, laser transparent ceramics has become an important element of laser weapons.This experiment using neodymium oxide, aluminum nitrate, nine water six water yttrium nitrate and citric acid to the preparation of YAG laser transparent ceramics, by the sol gel method, first made with neodymium oxide, neodymium nitrate and then mixing raw materials, with a constant temperature water bath gel, and then get the precursor powder drying, finally to sintering of powders, eventually made transparent YAG laser ceramics.And the product particle size test, and analyzed by XRD ray analyzer, testing products performance.Keywords: YAG;Transparent ceramic laser;Sol gel method0引言陶瓷是我们日常生活中经常使用的东西,传统概念的陶瓷是指人工制成的硅酸盐无机非金属材料。

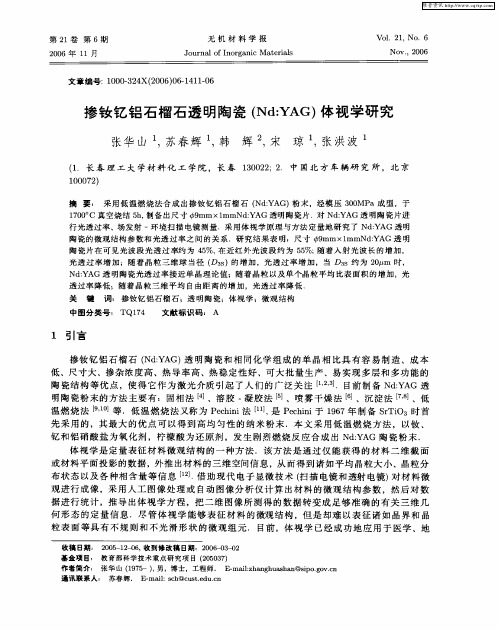

掺钕钇铝石榴石透明陶瓷(Nd:YAG)体视学研究

2 实 验
21 . NdYAG透 明 陶 瓷 制 备 : 以 Nd 0 (N) 2 34 、Y2 34 、Al 0 (N) ( )・ 0( R) 柠檬 酸 ( R 为 原料 ,用硝 酸 ( R) NO33 H2 A. 和 9 A. ) A. 加 热 溶 解 Nd 0 2 3和 Y2 , O3 蒸发 掉 大 部 分 的 硝 酸 ,用 去 离 子 水 配制 A ( aa和 Y( aa溶 I NO ) NO )
收稿 日期 : 2 0 - 2 6 0 54  ̄),收到修改 稿 日期 :2 0 _ 3 0 一 0 60 _2 基金项 目: 教育部科 学技术 重点研 究项 目 (0 0 7 25 3) 作者简 介; 张华 山 (9 5 , 1 7 一) 男,博士 ,工 程师. E- iz a g u s a @sp .o .Y mal h n h a h n iog vCI : 通讯 联系人 : 苏 春辉. E- i sh u te uc mal c @c s.d . : n
关 键 词 : 掺钕钇 铝石榴 石 ;透 明陶 瓷;体视学 ;微 观 结构 中图分类号 : TQ1 4 7 文献 标识 码: A
1 引言
掺 钕 钇 铝 石榴 石 ( :A 透 明陶 瓷 和 相 同化 学 组 成 的单 晶 相 比具 有 容 易 制 造 、成 本 NdY G) 低 、尺 寸 大 、掺 杂浓 度 高 、热导 率 高 、热 稳 定 性 好 、可大 批 量 生 产 、易实 现 多 层 和 多 功 能 的 陶 瓷结 构 等优 点 ,使 得 它作 为激 光 介质 引起 了 人 们 的 广 泛 关 注 【2 ] 1 '.目前 制 备 NdY G 透 l3 :A 明 陶 瓷粉 末 的 方 法 主 要 有 :固相 法 【 、溶 胶 . 胶 法 【 、喷 雾 干燥 法 [ 凝 5 J 引、沉淀 法 [引 、低 , 温 燃 烧 法 L1 等 .低温 燃 烧 法 又称 为 P c ii 【J是 P c ii 16 年 制 备 S T O3时 首 9 'J 0 ehn 法 1 , 1 ehn 于 9 7 ri 先 采 用 的 ,其 最 大 的优 点 可 以得 到 高 均 匀 性 的 纳 米 粉 末 .本 文 采 用 低 温 燃 烧 方 法 ,以钕 、 钇 和铝 硝 酸 盐 为 氧 化 剂 ,柠檬 酸 为 还 原 剂 ,发 生剧 烈燃 烧 反 应 合 成 出 N :AG 陶 瓷 粉 末 . dY
钇铝石榴石(YAG)透明激光陶瓷的研究进展

钇铝石榴石(YAG)透明激光陶瓷的研究进展
张晓荣;范桂芬;汤艳琴;吕文中
【期刊名称】《材料导报》
【年(卷),期】2014(028)021
【摘要】透明陶瓷的制备技术不断成熟,其中部分透明陶瓷可用作激光放大介质,即透明激光陶瓷.透明激光陶瓷材料具有传统玻璃和单晶激光材料无法比拟的材料性能和光学特性,稀土离子掺杂的钇铝石榴石(YAG)多晶透明陶瓷是目前应用范围最广的固体激光材料之一.回顾了透明陶瓷的发展史,并以YAG透明陶瓷为例,介绍了透明陶瓷的应用领域、研究概况、制备工艺及目前面临的技术难题.
【总页数】6页(P123-128)
【作者】张晓荣;范桂芬;汤艳琴;吕文中
【作者单位】华中科技大学光学与电子信息学院,武汉430074;华中科技大学光学与电子信息学院,武汉430074;华中科技大学光学与电子信息学院,武汉430074;华中科技大学光学与电子信息学院,武汉430074
【正文语种】中文
【中图分类】TQ174
【相关文献】
1.钇铝石榴石激光透明陶瓷纳米粉体的研究 [J], 冯斌;李小燕;周耀;熊建华
2.钇铝石榴石(YAG)激光透明陶瓷研究进展 [J], 谢志鹏;薄铁柱
3.掺钕钇铝石榴石透明陶瓷(Nd:YAG)体视学研究 [J], 张华山;苏春辉;韩辉;宋琼;张
洪波
4.掺钕钇铝石榴石激光透明陶瓷的研究进展 [J], 王海丽;田庭燕;王震;袁雷;沈德忠
5.钇铝石榴石透明激光陶瓷的研究进展 [J], 李霞;刘宏;王继扬;崔洪梅;张旭东因版权原因,仅展示原文概要,查看原文内容请购买。
YAG透明陶瓷的制备与性能研究
YAG透明陶瓷的制备与性能研究摘要:YAG陶瓷的最大的特点是对可见光和红外光有良好的透过性,此外,具有高温强度大,耐热性好,耐腐蚀性强的特点,广泛应用于照明系统。
本文系统研究了氧化铝原料粉体特征、添加剂的组成及其与氧化铝的混料工艺、烧结制度对透明氧化铝的透光性。
关键词:透明陶瓷YAG 固相反应法化学共沉淀法均相沉淀法正文:钇铝石榴石(简称YAG)具有立方结构,无双折射效应,高温蠕变小,光学性质和力学性能优异,广泛应用于激光器基质材料,还可用于制作高温可见光和红外窗口。
与YAG单晶体相比,YAG透明陶瓷可以满足制备大功率激光器所需的大尺寸样品和更高的掺杂浓度,因此在取代YAG单晶方面已显示出良好的应用前景,并成为近年来材料领域的一个研究热点。
本论文采用价格低廉的金属盐类为原料,合成了YAG超细粉体,并研制出高透过率的YAG透明陶瓷。
固相反应法制备YAG透明陶瓷一般需要较高的烧结温度,因而合成高活性的Y203和A1203粉体对于有效降低烧结温度极为重要。
分别以化学沉淀法和碳酸铝铵热分解法合成了高活性的Y203和α-A1203超细粉,利用固相反应法制备了YAG透明陶瓷。
混合粉体在1300℃煅烧2 h 后,完全转变为YAG相,比常规的YAG相生成温度低200℃。
该粉体经1700℃真空烧结15 h,获得了完全透明的YAG陶瓷,平均晶粒尺寸为12.7μm,在可见光波长范围内透光率达70%。
以上述Y203、α-A1203超细粉和市售高纯Nd203粉体为原料,采用固相反应法制备的1at%Nd:YAG透明陶瓷,可见光区透光率为5 3%。
与YAG陶瓷相比,Nd:YAG陶瓷的晶粒尺寸明显减少,经1700℃烧结15 h后的平均大小为5.8μm。
为进一步提高Nd:YAG的透光率,本文另采用碳酸铝铵分解法合成了活性更高的θ-A1203与γ-A120 3混合粉体,并以此为原料制备出光学性能更加优良的1 at%Nd:YAG 透明陶瓷。
纳米和亚微米氧化物透明陶瓷的制备
摘要稀土氧化物透明陶瓷以其良好的物理性能、优异的光学性能,越来越受到研究人员的关注。
与单晶和玻璃作为激光材料相比它具有很多优点,例如可大尺寸制备,成本低,掺杂浓度高等,因此它被预言是单晶激光材料和玻璃激光材料的替代品。
本文分别用络合共沉淀法和溶胶凝胶燃烧法制备了掺钕氧化钆镧粉体和掺铒氧化钆粉体透明激光陶瓷粉体,通过对这两种方法的对比,得出共沉淀法比溶胶凝胶燃烧法更适合制备这种稀土氧化物粉体。
然后又用沉淀法制备了Nd:Y2O3和Nd:YAG两种透明激光陶瓷粉体,通过使用的三种不同的沉淀剂进行对比,得出在共沉淀法中复合沉淀剂最适合制备稀土氧化物透明陶瓷粉体。
关键词:稀土氧化物透明陶瓷固相反应法共沉淀法共沉淀法溶胶凝胶燃烧法目录摘要 (I)第一章引言 (3)第二章粉体的制备方法 (5)2.1固相反应法 (5)2.2共沉淀法 (5)2.3溶胶-凝胶法 (7)2.4燃烧法 (8)2.5水热合成法 (9)第三章粉体制备的实例 (11)3.1(Nd:GdLa)2O3透明激光陶瓷粉体的制备 (11)3.2 Er:Gd2O3透明激光陶瓷粉体的制备 (12)3.3 Nd:Y2O3透明激光陶瓷氧化物粉体的制备 (13)3.4 Nd:YAG透明激光陶瓷氧化物粉体的制备 (14)第四章结论 (16)参考文献 (17)第一章引言自20世纪60年代激光技术发明以来,很快就在通信、材料、军事、医疗和科研等众多领域获得了重要的应用,可以预见,激光科学在其自身向前迅速发展的同时,向其他学科领域的渗透也必将进一步加深,这一过程中将对激光材料提出更高的要求。
从目前来看,固体激光在所有类型的激光中占据着重要的地位,而现在固体激光器所用的激光材料主要是激光晶体和激光玻璃。
这些材料的应用一方面为激光技术的发展做出了重要的贡献,另一方面,其自身的缺点和不足在这一过程中也越来越明显的凸现出来。
因此,探索新的、兼具激光晶体和激光玻璃两者优点的新型激光材料具有重要的意义,这便是激光科学发展所要解决的重大关键问题之一。
微波烧结Nd:YAG透明陶瓷及工艺研究
体煅 烧 制 度 对 粉体 的纯 度 、 粒度 和 晶相 生 成 的 影 响 , 同时 探 索微 波烧 结 法 制 备N :A dY G陶瓷 的 T 艺方 法 结 果表 明, , 溶
胶凝 胶 法 制得 的N :A dY G粉 体 晶相 转 换 温 度 低 于 固 相 合成 法 , 0 ℃煅 烧 温度 可完 全 形 成 Y 晶相 。煅 烧 温 度 和 升 温 90 AG
瓷 的透 光率 。
此 有 可 能 实 现 N 的 高 浓 度 、 匀 掺 杂 。 因此 , d 均 国
内在 N Y d: AG透 明 陶 瓷 方 面 做 了 大 量 研 究 , 取 并 得 了 一 定 的成 果 [ 1 2 , 3
微 波 烧 结 ( co aeSneig是 一 种 新 型 、 Mi w v it n ) r r 高
1 实 验
以 分析 纯A O )・H O、 O )・H 0、d O 、 l 9, Y 6 , N ,
学 和 激 光 性 能 .是 一 种 重 要 的 四 能 级 固体 激 光 工
作 物 质 , 泛应 用 于 军 事 、 信 、 业 、 广 通 工 医疗 等各 个
N : G陶 瓷 材 料 可 以 不 受 分 凝 效 应 的 限 制 , d YA 因
Y N ・H O | O)・H 0 柠 檬 酸在 去 离 子水 ( O ) 6 ,  ̄A ( 9 及 N
中充 分溶 解 ,最 后将 四种 金 属 离子 溶 液 混合 均 匀 , 滴 人 柠檬 酸 溶液 中 , 为 淡 黄 色混 合 溶液 。温 度 为 变
领域 。
Mg 和柠 檬 酸为 主要原 料 ,以分析 纯 的正 硅酸 乙酯 O (E S为添加 剂 。N 杂浓 度取 1 分子 百 分数) TO) d掺 %( ; 柠 檬 酸 与金 属 离 子 物 质 的量 之 比取65 : ;烧 结 助 剂 Mg O的加 入 量 取 02 质 量 百 分 数 1 将 称 量 好 的 . %f 。
Nd_YAG透明陶瓷的研究_王皓
[6] Li J,Wu Y S,Pan Y B,et al. Fabrication,microstructure and properties of highly transparent Nd: YAG laser ceramicsr[J]. Optical Materials,2008,31( 1) : 6 - 17.
2 碳
为了进一步提高陶瓷样品的透明度,我们对原 料 Y2 O3 进行了处理,自制纳米 Y2 O3 原料粉末. 对 商业 Y2 O3 原料粉末,通过使用碳酸氢铵作为沉淀 剂的均匀沉淀法,制备高纯纳米 Y2 O3 粉末. 将制备 获得的 Y2 O3 粉末作为原料,再加以适量的商业氧 化铝超细粉以及 Nd2 O3 粉末,通过固相球磨混合, 粉末经 等 静 压 成 型 后,坯 体 在 1 700 ℃ 真 空 烧 结 10 h,并在 1 450 ℃ 保温退火 20 h,获得高透明 Nd: YAG 陶瓷. 使用自制的 Y2 O3 粉末作为原料而制备 获得的 Nd: YAG 透明陶瓷透光率有所提升,在1 064 nm 处的光线直线透过率高达 78% ,透明陶瓷样品 照片及透过率曲线如图 2 所示.
华南师范大学学报( 自然科学版)
Journal of South China Normal University( Natural Science Edition)
快报
2015,47( 1) : 127 - 128 doi: 10. 6054 / j. jscnun. 2014. 12. 008
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
[3] Ikesue A,Kinoshita T,Kamata K,et al. Fabrication andoptical properties of high-performance polycrystalline Nd: YAG ceramics for solid-state lasers[J]. Journal of the American Ceramic Society,1995,78: 1033 - 1040.
随着激光技术的不断发展,激光器在工业、医疗 和军事等方面发挥着日益重要的作用. 而它常用的 固体激光工作物质掺钕钇铝石榴石晶体( Nd: YAG 晶体) 由于存在制备周期长、制备工艺复杂、生产成 本 高、掺 杂 浓 度 低 等 缺 点 制 约 了 其 更 广 泛 的 应 用[1]. 透明陶瓷拥有作为陶瓷本身的优良物理化学 性能[2],如 热 导 率 高、强 度 大、熔 点 高 等 特 点,拥 有 比单晶更加优越的性能,透明陶瓷无论是在军事、医 疗还是在科研、工业上都有很好的应用前景. 近年 来,国外在使用 Nd: YAG 多晶透明陶瓷代替 Nd: YAG
第 47 卷
图 1 使用商业高纯 Y2 O3 固相法合成的 YAG 透明陶瓷透 过率曲线及照片
Figure 1 Transmittance curve and the photo of the Nd: YAG transparent ceramic prepared by commercial Y2 O3 powder
3 结论
采用商 业 Y2 O3 粉 末 以 及 共 沉 淀 法 处 理 后 的 Y2 O3 粉末作为原料,利用固相反应法制备了高透过 率的 Nd: YAG 透明陶瓷. 采用自制的 Y2 O3 粉末为 原料的 Nd: YAG 样品的透过率高达 78% . 因此,通 过改进实验方法以及进一步改进实验原料的途径可 有效的提高 YAG 陶瓷材料的透明度. 在后续的研 究中,我们将进一步开展 YAG 透明陶瓷材料的研究 工作,实现 Nd: YAG 陶瓷的激光输出.
2 碳铵沉淀法处理 Y2O3 原料粉体及 Nd: YAG 透明陶瓷
为了进一步提高陶瓷样品的透明度,我们对原 料 Y2 O3 进行了处理,自制纳米 Y2 O3 原料粉末. 对 商业 Y2 O3 原料粉末,通过使用碳酸氢铵作为沉淀 剂的均匀沉淀法,制备高纯纳米 Y2 O3 粉末. 将制备 获得的 Y2 O3 粉末作为原料,再加以适量的商业氧 化铝超细粉以及 Nd2 O3 粉末,通过固相球磨混合, 粉末经 等 静 压 成 型 后,坯 体 在 1 700 ℃ 真 空 烧 结 10 h,并在 1 450 ℃ 保温退火 20 h,获得高透明 Nd: YAG 陶瓷. 使用自制的 Y2 O3 粉末作为原料而制备 获得的 Nd: YAG 透明陶瓷透光率有所提升,在1 064 nm 处的光线直线透过率高达 78% ,透明陶瓷样品 照片及透过率曲线如图 2 所示.
[8] Huang Y H,Jiang D,Zhang J X,et al. Sintering of transparent Nd: YAG ceramics in oxygen atmosphere [J]. Journal of Rare Earth,2013,31( 2) : 153 - 157.
基金项目: 国家高技术研究发展计划( 863 计划) 项目( 2012AA040210) ; 国家自然科学基金项目( 51102100) ; 2015 年广州市珠江科技新星项目
* 通讯作者: 曾群,副研究员,Email: qunzeng@ scnu. edu. cn.
128
华 南 师 范 大 学 学 报 ( 自 然 科 学 版)
剂,并加入一定量的酒精作为分散剂. 球磨结束后, 放入干燥箱,在 120 ℃ 干燥 24 h,均匀混合的粉体. 将合成的 YAG 前驱粉体不经过 YAG 粉体合成阶段, 经 1 750 ℃ 真空烧结获得透明陶瓷,陶瓷样品双面经 研磨抛光后,在 1 064 nm 处的光线直线透过率达到 74% ,透明陶瓷样品照片及透过率曲线如图 1 所示.
[7] 刘天源,曹林洪,马飞. TEOS 对固相法制备 Nd: YAG 透明陶瓷的影响[J]. 中国陶瓷,2013,49( 6) : 26 - 29. Liu T Y,Cao L H,Ma F. Effect of TEOS on Nd: YAG transparent ceramics prepared by solid state method[J]. China Ceramics,2013,49( 6) : 26 - 29.
Research on Transparent Ceramics of Nd: YAG
Wang Hao,Zeng Qun* ,Liu Songhao
( Laboratory of Nanophotonic Functional Materials and Devices,School of Information and Photoelectronic Science and Engineering, South China Normal University,Guangzhou 510006,China)
[5] Lu J,Prabhu M,Xu J,et al. High efficient 2% Nd: Yttriumaluminum garnet ceramic laser[J]. Applied Physics Letters,2000,77: 3707 - 3709.
[6] Li J,Wu Y S,Pan Y B,et al. Fabrication,microstructure and properties of highly transparent Nd: YAG laser ceramicsr[J]. Optical Materials,2008,31( 1) : 6 - 17.
参考文献:
[1] 李长青,左洪波,张明福,等. 固相反应法制备透明多晶 YAG 陶瓷[J]. 硅酸盐学报,2006,34( 8) : 979 - 984. Li C Q,Zuo H B,Zhang M F,et al. Fabrication of transparent YAG ceramics solid-state method[J]. Journal of the Chinese Ceramic Society,2006,34( 8) : 979 - 984.
1 固相法制备 YAG 纳米粉体及透明 陶瓷
采用固相反应法制备 YAG 粉体,主要以高纯 Y2 O3 和 Al2 O3 为原料,以高纯氧化铝球为球磨子, 加入少量的正硅酸乙酯 ( TEOS) 和 MgO 作为添加
收稿日期: 2014 - 12 - 09
《华南师范大学学报( 自然科学版) 》网址: http: / / journal. scnu. edu. cn / n
法[5 - 7]是最直接、简便的方法,通过球磨、干燥即可 得到粉体,在 1 500 ~ 1 700 ℃ 的高温下煅烧可以获 得纯相 YAG,但具有易引入杂质导致晶格缺陷、难 以获得超细粉体等缺点. 与固相法相比,运用化学 法[8 - 10]制备粉体,虽然工艺稍显复杂,但更易获得 高纯度超细粉体. 目前化学法制备 YAG 透明陶瓷 一般采用 Y( NO3 ) 3 ·6H2 O、Al( NO3 ) 3 等分析纯原 料,该原料价格昂贵,工艺成本过高,有待探索更低 廉高效的工艺. 我们采用固相法制备了高透透明陶 瓷,并结合共沉淀法,对 Y2 O3 进行处理,进一步提 高了透明陶瓷的光线直线透过率.
单晶作 为 激 光 器 工 作 物 质 的 方 面 取 得 了 重 大 的 突 破[3 -4],制造出了性能稳定的高功率固体激光器. 要 制备高品质的 Nd: YAG 透明陶瓷,首先是要制备出纯 相、分散性好、粒径较小( < 100 nm) 及颗粒均匀的纳 米粉体.
合成 YAG 纳米粉体的主要方法有固相法、共沉 淀法、溶胶 - 凝胶法、水热法和溶剂热法、硝酸盐热 解 法、醇 盐 水 解 法、燃 烧 合 成 法 等. 其 中,固 相
Abstract: Nd: YAG transparent ceramics are prepared by solid-state reaction method in this investigation. And it is found that the transmittance of the Nd: YAG transparent ceramics could be improved by using Y2 O3 powder prepared by ammonium carbonate precipitation method. The results show that the transparent ceramics with high linear transmittance at 1 064 nm ( ~ 74% ) could be obtained by using high-purity commercial raw materials. And by using Y2 O3 powder prepared by ammonium carbonate precipitation method,the linear transmittance of the transparent ceramics could be improved up to 78% at 1 064 nm. Key words: Nd: YAG transparent ceramics; Y2 O3 ; Co-precipitation method; solid-state reaction method
王 皓,曾 群* ,刘颂豪
