供配电及用电系统在民用建筑中的运用——以某住宅小区为例
供配电及用电系统在民用建筑中的运用——以某住宅小区为
例
摘要：电力系统由各种电压电力线路及发电厂、变电所和电能用户联系起来的
一个发电、输电、变电和用电的整体。
在军事、民用、工业、建筑、石油、化工、铁道运输等领域已经充分运用。
建筑供配电就是指建筑所需电能的供应和分配问题，是由变、配电室、区域配电间、电力线路和用能设施组成的一个受电、变电、配电、供电、输电、用电的整体。
变、配电室变电所是接受电能、变换电压和分
配电能的场所，由电力变压器和配电装置组成。
变电所按变压的性质和作用又可
分为升压变电所和降压变电所两大类。
升压变电所的任务是将低电压变换为高电压，以利于电能的传输。
降压变电所的任务是将高电压变换到一个合理的电压等级，在民用建筑中以降压为主，以升压为特殊。
基于此，本文从应用的角度就住
宅小区的供配电系统做了简要的介绍，并对其供电电源、配变设置、变电所选址
等内容进行了分析。
关键词：民用建筑；住宅小区；供电电源；配变设置；变电所选址
前言
伴随着现代国民经济的快速发展、电能作为一种能源已经深深的扎根在日常
生活、工作、国防、通讯等领域。
社会、科技发展，人门生活品质的逐步提升，
过去建筑的单一住宿、办公功能已不能满足当今人们需求。
现今人们所需智能建筑、通风空调系统、火灾报警及消防联动系统、房间照明、电器等现代建筑用电
系统等的加入就要求更加稳定、安全、可靠供配电系统。
1.民用住宅配电系统设计要点
1.1 合理设置或者预留电气设备
我国电力长期存在的问题是重视发电、轻视供电、而直接忽略掉配电的重要
性的问题，使得配电网系统的基础薄弱。
在进行住宅配电系统设计时，需要结合
当地的实际情况，充分考虑住宅家用电器发展的情况下，根据居民的生活需求，
合理设置或者预留电气设备，从而保证住宅设计的合理性与有序性。
而在实际设
计过程中，应该注意以下几方面的问题：将住宅的照明回路与插座回路分开设置。
起居室、卧室各设单相二线、三线，组合插座 2～3 个；厨房和卫生间设二加三
暗式组合插座 2 组。
分户电表、户配电箱设在室外采用三相五线制，在室内引入
一个 380V 独立回路的暗式插座，来满足 380V 三相电源电气设备的使用。
将确定
使用功能的插座设计为独立回路。
1.2 干线配电方式
根据国家标准及有关部门规定：由地区公共电网供电的220V 照明负荷，线路电流小于或等于 30A 时，可采用 220V 单相供电；大于 30A 时宜采用 380V/220V
三相四线制供电。
住宅单元进线计算电流大于 30A 时，应采用三相电源供电，并
尽量保持三相平衡。
多层住宅宜采用干线放射式供电，高层住宅、多层住宅宜采
用干线环路式。
2.某住宅小区概况及供配电系统的特点
2.1 小区概况
某住宅小区建筑面积有 38 万平方米，分2 期建设，后期还有地块待开发，都是超过 20 层的高层住宅，属于商品房，包含配套的商业设施，有在建建筑面积
大，高层塔楼多，附近市政配套设施完善的特点。
地块呈长方形，离电网高压变
电站在1000米的范围内。
2.2 本住宅小区供配电系统的特点
该住宅小区各楼之间的距离比较大，且是分期建设，因此负荷点多而分散，
结合低压供电半径，因此需要配置多个配电房才能满足小区的供电需求。
为满足
住户供电可靠、安全的原则，以及为满足舒适的生活用电，参考相关的设计规范，预估负荷需求8500kVA 左右，供配电系统框图如下：
随着人们生活水平的不断提高，对居住生活的要求也越来越高，开始更加注
重供配电等各方面的便利性，舒适性，安全性，高品质等各方面的需求，因此，
安全可靠、技术先进、经济合理的小区供配电系统显得尤其重要。
3.负荷计算
住宅小区的负荷计算一般采用综合单位指标法进行负荷计算：Pc= ∑ Kd*Pn*N，其中：Pn 是综合单位用电指标，根据《住宅建筑电气设计规范 JGJ242-2011》表3.3.1的约定，建筑面积S（m2）≤60，用电负荷按3kW 计，60＜S ≤90，用电负
荷按4kW 计，90 ＜S ≤ 150，用电负荷按 6kW 计，也可以按各地方的住宅设计标
准计取。
N 是不同面积的户数；Kd 是需要系数，根据《工业与民用供配电设计手册》第四版上册中表1.3-6住宅用电负荷的需要系数计取。
负荷计算如下：
（1）住宅用电计算有功功率：Pc= ∑ Kd*Pn*N=4*920+6*1840=14720kW。
（2）配套的商业需单独计算。
4.小区供电电源
由于住宅大部分负荷都是三级负荷，消防负荷是二级负荷，基于第二电源的
经济合理性，采用从市电引来一路电源；10kV 电缆长距离的经济输电容量是
5000kVA，但是该项目离高压站很近，匹配合适的电缆，输送容量可提高到
10000kVA，满足该小区当期的用电需求，因此从市电引一路10kV 的电缆供电，
满足小区正常的用电需求，另一个电源采用柴油发电机供电，满足小区二级负荷
的供电要求。
5.小区变电所的设计
5.1 从用电安全及技术经济的角度考虑，一般配变电所的位置应综合考虑以下
因素：变配电所需深入或接近负荷中心；进出线方便；接近电源侧；设备吊装、
运输方便；变配电所不应设在住户的正上方、正下方，不宜设在住宅建筑地下的
最底层；经济性的考虑，尽可能的不要占用经济价值较高的地面上的房间，同时
也要符合当地政策的要求，如海南最新的《关于加强新建住宅小区配套公共服务
设施建设管理的意见》明确要求住宅小区要保证用电安全，配电设施要做好安全
防护，地势低洼、易积水的住宅小区配电设施用房应建在地面以上，不得建在地
下室；结合项目的特点：地块大，分期建设，离电源很近，有一层敞开式地下室，因此可将配变电所设在地下室，而不用设置独立式变配电所，可减少对高价值建
筑物的占用，降低投资成本。
中低压配电：
5.1.1 目前大多数的中压配电系统是采用放射式或树干式接线方式，这种方式
比较经济，随着社会经济的发展和科技水平的不断提高，除了考虑供配电的经济性，对系统的可靠性也提出越来越高的要求。
而环式配电系统，不仅经济，可靠
性也更高，且能够简化供电线路、减少线路走廊，有系统改造、扩展灵活、管理
方便等优点，逐渐成为大型住宅小区的主流配电方式。
由于中压只有一个10kV
回路，且是分期建设，因此初期采用单回树干式配电，考虑给后期地块预留负荷
接口，在小区环网柜2预留一个接口给后期负荷使用，同时也可以构成环式配电
系统，满足后期建设的需要。
5.1.2 低压配电系统，应优先考虑用电安全、供电可靠、经济合理、维护方便。
低压母线采用单母线分段接线的方式，方便柴油发电机的接入，保证重要负荷的
供电；柴油发电机作为小区应急自备电源，与市电电源网络之间应设有机械连锁，防止并网运行。
住宅小区的低压配电系统一般采用 TN-S 的供电方式，到各用电负荷点一般采
用放射式供电，从变电所到各楼栋一般是走桥架敷设电缆或者采用铠装电缆直埋
敷设的方式，并在各楼栋的总配电箱做总等电位联结，相线与零线必须等截面；
在高层住宅的每层设置强电井，放置照明、动力配电箱和电表箱，部分二级负荷，在配电箱内设置双电源切换，配电箱采用树干式布线，单元配电干线采用三相配电，各户采用单相供电，三相均衡配电。
5.1.3 变压器的选择：根据《民用建筑电气设计规范》的要求：（1）变压器
的长期负荷率不宜大于85%；（2）单台变压器的容量不宜大于1250kVA；（3）
设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器；（4）为抑制高次谐波电流进入电网，需采用 D，yn11接线组别。
根据这些
相关的要求，当期住宅类用电变压器选择了7台变压器：4台1250kVA，3台
1000kVA；商业部分单独设置2台变压器：1 台 1000kVA，1 台 400KVA；环氧树脂浇注式 SCB10 型干式变压器，接线组别 D，yn11。
结语：
本文通过具体的工程实例，针对某民用住宅小区10KV 变配电工程的要点进行了分析，住宅小区的供配电设计应坚持“以人为本”的理念，在确保供电安全可靠
的前提下，根据工程的特点、建设的规模、当地的供电条件以及经济发展状况等
诸多因素，兼顾供电的可靠性、技术的先进性和经济的合理性，综合确定住宅小
区的供配电方案。
同时要兼顾近期建设和远期发展的关系，以近期为主，预留远
期发展的余地。
参考文献：
[1] 住宅建筑电气设计规范，JGJ242-2011 北京中国建筑工业出版社 .
[2] 工业与民用供配电设计手册，第四版 2016 中国航空规划设计研总院有限
公司中国电力出版社 .。

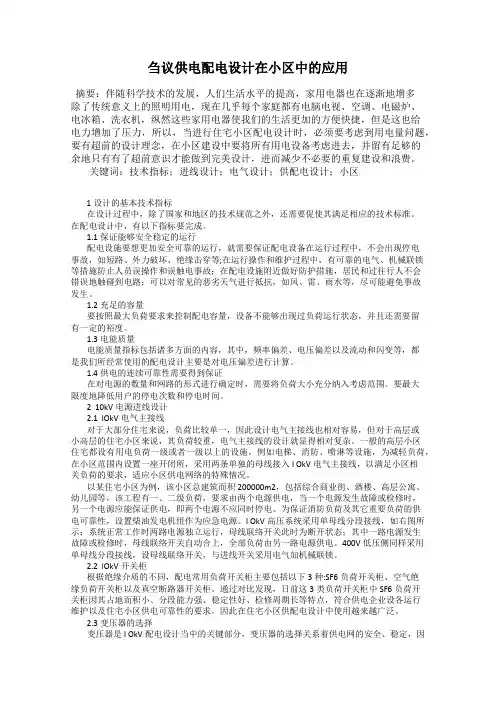

刍议供电配电设计在小区中的应用95
刍议供电配电设计在小区中的应用摘要：伴随科学技术的发展，人们生活水平的提高，家用电器也在逐渐地增多除了传统意义上的照明用电，现在几乎每个家庭都有电脑电视、空调、电磁炉、电冰箱、洗衣机，纵然这些家用电器使我们的生活更加的方便快捷，但是这也给电力增加了压力，所以，当进行住宅小区配电设计时，必须要考虑到用电量问题，要有超前的设计理念，在小区建设中要将所有用电设备考虑进去，并留有足够的余地只有有了超前意识才能做到完美设计，进而减少不必要的重复建设和浪费。
关键词：技术指标；进线设计；电气设计；供配电设计；小区1设计的基本技术指标在设计过程中，除了国家和地区的技术规范之外，还需要促使其满足相应的技术标准。
在配电设计中，有以下指标要完成。
1.1保证能够安全稳定的运行配电设施要想更加安全可靠的运行，就需要保证配电设备在运行过程中，不会出现停电事故，如短路、外力破坏、绝缘击穿等;在运行操作和维护过程中，有可靠的电气、机械联锁等措施防止人员误操作和误触电事故；在配电设施附近做好防护措施，居民和过往行人不会错误地触碰到电路；可以对常见的恶劣天气进行抵抗，如风、雷、雨水等，尽可能避免事故发生。
1.2充足的容量要按照最大负荷要求来控制配电容量，设备不能够出现过负荷运行状态，并且还需要留有一定的裕度。
1.3电能质量电能质量指标包括诸多方面的内容，其中，频率偏差、电压偏差以及流动和闪变等，都是我们所经常使用的配电设计主要是对电压偏差进行计算。
1.4供电的连续可靠性需要得到保证在对电源的数量和网路的形式进行确定时，需要将负荷大小充分纳入考虑范围。
要最大限度地降低用户的停电次数和停电时间。
2 10kV电源进线设计2.1 lOkV电气主接线对于大部分住宅来说，负荷比较单一，因此设计电气主接线也相对容易，但对于高层或小高层的住宅小区来说，其负荷较重，电气主接线的设计就显得相对复杂。
一般的高层小区住宅都设有用电负荷一级或者一级以上的设施，例如电梯、消防、喷淋等设施，为减轻负荷，在小区范围内设置一座开闭所，采用两条单独的母线接入l OkV电气主接线，以满足小区相关负荷的要求，适应小区供电网络的特殊情况。

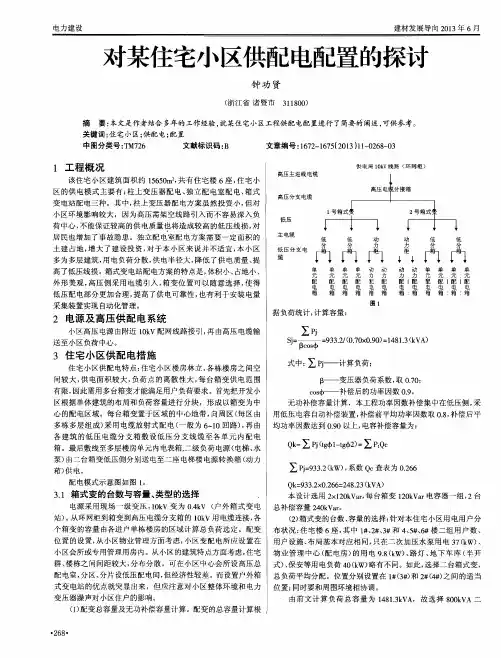

对某住宅小区供配电配置的探讨
低压配 电部分更加合理 ， 提高 了供 电可靠性， 也有利于安装 电量
采集装置实现 自动化管理 。
２ 电源及高压供配 电系统
送至小区负荷中心。
据负荷统计 ， 计算容量：
广＋ 单 元 配 电箱
小区高压 电源 由附近 １ ０ ｋ Ｖ配网线路接引， 再 由高压低分籍 电缆输
单元配电箱
．
单 元 配 电箱
式中 ： ∑Ｐ ｊ — — 计 算 负 荷；
Ｂ —— 变压器 负荷系数 ， 取０ ． ７ ０ ；
ｃ ０ ｓ 击 —— 补 偿 后 的 功率 因数 ０ ． ９ 。
动力拒 ． 、 Ｉ 功力鸵电 图
，
有 限， 因此需用 多台箱变才能满足用户负荷要求 。首先把开发小 动力配电箱
１ １
动 力 配 电 箱
泵） 由二 台箱变低压侧 分别送 电至二座 电梯楼 电源转换箱 低分箱 （ 动 广 力 单元配电 二 ＝ 二 箱 二 Ｐ ｊ ＝ ９ ３ ３ ． ２ （ ｋ ｗ） ， 系数 Ｑ ｃ 查表为 ０ ． ２ ６ ６ 葙） 供 电。 单 元 配 电 箱
供 电局 １ ０ ｋ Ｖ线 路 （ 环 网柜 ）
关键词 ： 住宅 小区； 供 配电； 配 置
中图分类号 ： Ｔ Ｍ ７ ２ ６
１ 工 程概 况
该 住 宅 小 区建 筑 面 积 约 １ ５ ６ ５ ０ ｍ ， 共 有 住 宅 楼 ６座 ， 住 宅 小
高压主进线 电缆
区的供 电模 式主要有 ： 柱 上变压器配 电 、 独立配 电室配 电、 箱式 变 电站配电三种。其中， 柱上变压器 配电方案虽然投 资小， 但对 小区环境影响较大 ，因为高压需架空线路 引入而 不容易深入 负 荷 中心， 不能保证较高 的供 电质 量也将造 成较高 的低压 线损 ， 对
【毕业论文】住宅小区供配电系统的设计(住宅小区配电设计含电气图、预算)
摘要本毕业设计主要介绍的是根据国家相关标准和规范对小区供配电系统进行电气设计。
其主要内容包括以下几个方面：首先，按单位面积法、单位指标法进行负荷计算。
其次，选择降压箱式变电站的形式及位置。
最后，根据电压和计算电流选择低压电缆型号和低压配电设备。
简要介绍了箱式变电站的防雷与接地，并绘制出相关的电气图纸。
最后依据电气施工图纸设计编制出一套施工预算书。
关键词：负荷计算；箱式变电站；电缆；接地；预算书目录第一章设计说明 (2)1.1.住宅小区基本情况 (2)1.2.设计范围 (2)1.3.设计原则 (2)1.4.环境条件 (3)第二章住宅小区负荷计算 (4)2.1.供配电系统概述 (4)2.2.负荷分级及供电要求 (4)2.3.电源及高压供配电系统 (5)2.4.负荷计算 (6)第三章住宅小区供配电措施 (12)3.1.箱式变的台数与容量、类型的选择 (12)3.2.高、低压分线设备选择 (16)3.3.高、低压电缆类型及截面型号选择 (17)第四章防雷接地 (21)4.1电力设备防雷 (21)4.2低压配电系统的接地型式和基本要求 (21)4.3接地种类 (22)4.4接地装置 (22)第五章施工图设计预算书 (24)参考文献 (40)致谢 (41)第一章设计说明1.1.住宅小区基本情况该住宅小区占地面积约73000平方米，共有建筑27座，其中高层住宅楼6座（3#、4#、13#~16#楼，3#、4#楼带2层底商），多层住宅楼10座(1#、2#、5#~12#楼，#10楼带2层底商)，写字楼4座（19#~22#），小区西、北侧临街建筑均带有底商（17#、18#），此外还有小区物业（23#）、泵房（24#）、热力交换站（25#）及车棚（26#、27#）、地下车库等公共用电设施。
（详见附图6）1.2.设计范围按照市区供电部10kV及以下配电网络设计的规定，对于住宅小区配电工程，设计范围为：高压侧从市区公用10kV配电线路起，在接引10kV电源处设置明显断开点，低压侧至小区内各建筑低压用电计量装置上表位。
住宅小区电气设计论文
住宅小区电气设计论文本文主要探讨了住宅小区电气设计的关键要素，包括供配电系统、照明系统、防雷保护以及电气安全等方面。
通过对住宅小区电气设计的深入研究，旨在为电气工程师提供一套完整的设计方案，以满足现代住宅小区的用电需求，并确保供电的安全性、可靠性和经济性。
住宅小区；电气设计；供配电系统；照明系统；防雷保护；电气安全1. 引言随着我国经济的快速发展，城市化进程不断加快，住宅小区作为城市居住环境的重要组成部分，其电气设计的要求也越来越高。
一个良好设计的住宅小区电气系统，不仅能满足居民的正常生活需求，还能保证供电的安全性和可靠性，同时降低运行成本。
因此，对住宅小区电气设计进行深入研究，具有重要的现实意义。
2. 供配电系统设计2.1 设计原则1.满足住宅小区的正常用电需求，包括居民生活、商业和公共设施用电；2.供电可靠性高，系统故障时能迅速切换至备用电源；3.经济性好，降低运行成本；4.便于运行维护和管理。
2.2 系统配置1.电源：根据用电负荷和地理位置，选择合适的电源类型，如环网供电、放射式供电等；2.变压器：合理选择变压器容量和台数，满足负荷需求和供电可靠性要求；3.配电装置：包括开关设备、保护装置、计量装置等，应选型合理，满足运行要求；4.线路：合理规划线路布局，选择合适的线路材料和敷设方式，保证供电质量。
3. 照明系统设计3.1 设计原则1.满足功能性、舒适性和美观性要求；2.节能环保，降低能耗；3.便于运行维护和管理。
3.2 系统配置1.光源：根据场所和功能需求，选择合适的照明光源；2.照明器：选型合理，满足照明效果和节能要求；3.控制方式：采用智能照明控制系统，实现节能和舒适性调控；4.线路：合理规划线路布局，选择合适的线路材料和敷设方式。
4. 防雷保护设计4.1 设计原则1.保护设备和个人安全；2.减少雷电对建筑物和设备的损害；3.便于运行维护和管理。
4.2 系统配置1.接闪器：包括避雷针、避雷带等，合理设置接闪器的高度和间距；2.引下线：将接闪器的闪电电流引入地下，选材要求导电性能良好；3.接地装置：将引下线接入地下接地体，确保接地电阻满足要求；4.防雷设备：如浪涌保护器、避雷器等，用于保护电气设备。

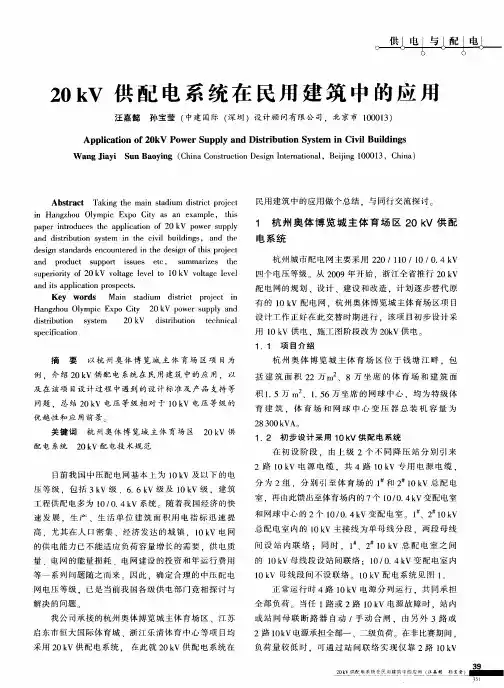

20kV供配电系统在民用建筑中的应用
