2020学年度人教版九年级物理下册第二十章《电与磁》章末强化训练(含解析)
2020春人教物理九下第20章电与磁练习含答案
2020春人教物理九下第20章电与磁练习含答案第20章电与磁1、下列说法中正确的是（）A．磁场是由磁感线组成的B．导体中的负电荷在做定向移动时一定产生磁场C．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向D．将能自由转动的小磁针放在磁场中的P点，小磁针静止时，小磁针S极所指的方向就是P点的磁场方向2、在蹄形磁体旁的a点放一小磁针(涂黑的一端为N极),且指向如图所示,b点不放小磁针但画有磁感线,c点既不放小磁针,也没有画磁感线,则下列判断正确的是()A.a点处有磁场,且方向向上B. 蹄形磁体的上端是N极C.c点处没有磁场D.b点处有磁场,但其方向无法确定3、如图所示是温度自动报警器的原理图，它运用了许多物理知识。
以下说法中不正确的是（）A．温度计中的水银是导体B．温度计是根据液体热胀冷缩的性质工作的C．报警器中的电磁铁运用了电流的热效应D．电磁继电器是一种电路开关4、下列功能中，电磁继电器不能完成的是（）A.控制电路中电流缓慢变化B.控制电路中电流的有无C.利用低电压、弱电流控制高电压、强电流D.远距离自动控制与操作5、如图为直流电动机的工作原理．以下相关的分析中正确的是（）A．将电源和磁铁的两极都同时对调，线圈会反方向转动B．电动机工作过程中，消耗电能全部转化为机械能C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变6、如图为我国新型反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．如图能解释磁异探测器工作原理的是（）A. B. C. D.7、假想地磁场是由地球内部一块大磁体产生的,如图所示的四个示意图中,能合理描述这块大磁体的是()8、如图所示为一种温度自动报警器原理图，它的核心部件是一支顶端封有一段金属丝的水银温度计。
关于此温度报警器的说法正确的是（）A．温度升高至74℃时，电灯亮B．温度升高至74℃时，电铃响C．温度升高至66℃时，电铃响D．温度升高至66℃时，电灯亮9、如图所示是火灾自动报警原理图。
人教版 九年级物理 第20章 电和磁 综合训练(含答案)
给我一个支点，可以撬起整个地球。
——阿基米德人教版九年级物理第20章电和磁综合训练一、选择题1. 如图所示是条形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是()A. a点B. b点C. c点D. d点2. 如图所示，电动机的工作原理与下面哪个实验现象的原理是相同的()3. 图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能．．产生感应电流的情况是()4. 如图所示是一种环保型手电筒，只要将它来回摇动，小灯泡就能发光，能说明该手电筒工作原理的装置图是()5. 如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是()A. 图①研究电磁感应现象B. 图②研究电磁铁磁性强弱与线圈匝数的关系C. 图③说明电动机原理D. 图④说明发电机原理6. 在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是()A.电磁铁的A端为N极B.小磁针静止时，N极水平指向左C.利用这一现象所揭示的原理可制成的设备是发电机D.当滑动变阻器滑片P向右端移动，电磁铁磁性增强7. 如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。
图中与电动平衡车驱动前行过程原理相同的是()8. 如图所示，闭合开关，导体ab就会运动起来，下列说法正确的是 ()A.发电机是利用这一原理工作的B.在此过程中，机械能转化为电能C.此实验说明磁场对通电导体有力的作用D.同时改变电流方向和磁场方向，可以改变导体ab的运动方向二、填空题9. 用如图所示的装置可以探究通电螺线管外部磁场的方向．(1)选用小磁针是为了________________．(2)实验过程中，把电池的正负极位置对调，这样操作是为了研究____________________和__________是否有关．10. 如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中电流的方向是从________(选填“a到b”或“b到a”)，导线ab受到磁场力的作用而向左运动；如果只改变电流方向，那么导线ab将向________运动．科学家在该实验基础上发明了电动机，实现了把________能转化为机械能．11. 课外兴趣小组自制了一个“温度自动报警器”(原理如图所示)．使用时发现电磁铁磁性不够强，改进的办法有________________(只需填出一种)．要使图中电磁铁通电时左端为N极，a点应接电源的________极．12. 发电机的工作原理是________________．能说明直流电动机工作原理的是图中______图．13. 如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴．将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到__________________的现象，说明电路中有电流产生，此过程中________能转化为电能，若将电流表换成干电池接入电路，线圈________(选填“能”或“不能”)持续转动．14. 学习电与磁的知识后，小阳同学知道了发电机发电是利用________原理．小阳用如图所示的实验装置探究产生电流的条件，闭合开关后，铜棒AB、灵敏电流表、开关、导线组成了闭合电路，当小阳让铜棒AB________(选填“上下”或“左右”)运动时，灵敏电流表的指针会发生偏转．15. 如图所示是探究电磁铁磁性的电路图，则电磁铁的S极为(选填“A”或“B”)端。
2020春人教版物理题：九年级全一册第20章 电和磁练习含答案
2020春人教版物理题：九年级全一册第20章电与磁练习含答案*第20章电与磁*1、关于如图所示的磁场，下列说法正确的是（）A.左端为磁铁的S极B.a处的磁场比b处的磁场弱C.a点所放小磁针静止时北极指向右D.如果将此磁体在教室中悬吊起来，静止时图示的右端指南【参考答案】解：A、磁体外部的磁感线是从N极出发，回到S极的，故A正确；B、磁感线越密集，该处磁场越强，越稀疏，故图中a处的磁场比b处的磁场弱，故B正确；C、a点所放小磁针静止时北极指向左，故C错误；D、地磁场的北极在地理南极附近，地磁场南极在地理北极附近，如果将此磁体在教室中悬吊起来，静止时图示的右端指向北，故D错误．故选AB．（1）在磁体外部，磁感线从N极出发，回到S极；（2）根据理想模型方法的思路进行分析，即为了人们可以形象直观的认识磁场，科学家通过想象引入了磁感线，磁感线的疏密程度反映磁场的强弱；（3）同名磁极相互排斥，异名磁极相互吸引；（4）地磁场的北极在地理南极附近，地磁场南极在地理北极附近，结合磁极间的作用规律可做出判断．关于磁场要知道磁极间的相互作用是通过磁场产生的，知道磁感线的由来，以及磁感线方向的确定．2、如图所示是温度自动报警器的原理图，它运用了许多物理知识。
以下说法中不正确的是（）A．温度计中的水银是导体B．温度计是根据液体热胀冷缩的性质工作的C．报警器中的电磁铁运用了电流的热效应D．电磁继电器是一种电路开关答案：C解析：温度自动报警器是由两部分电路组成的，包括左侧与温度计相连的控制电路和右侧与电铃相连的工作电路。
控制电路中用温度计作为控制电路的开关，温度计是利用了测温液体的热胀冷缩的原理制成的，可以选用水银作为测温物质，因为水银是导体。
当温度达到设定值时，控制电路接通，电磁铁中有电流通过，具有磁性，吸引衔铁，使电铃所在的工作电路接通，电铃响，电磁继电器就相当于电铃所在工作电路的开关。
3、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是A. 把滑动片向左滑动时，磁性减弱B. 把滑动片向左滑动时，磁性增强C. 若增加线圈匝数，磁性将减弱D. 若改变电流的方向，磁性将增强【答案】B4、如图所示的实验与电动机工作原理相同的是（）A. B.C. D.【答案】D5、如图为反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．选项图与磁异探测器工作原理相同的是（）A. B. C. D.【答案】B【解析】【解答】解：磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生；A、图示的实验是奥斯特实验，运用了电流的磁效应，可制成电磁铁，故A错误；B、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理．故B正确；C、图示为通电导体在磁场中受力，是电动机的原理，故C错误；D、如图是研究电磁铁磁性强弱的影响因素，故D错误。
人教版九年级物理全册 第二十章 电与磁 练习题(含答案)
人教版九年级物理全册第二十章电与磁一、单选题1.如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A. 小磁针发生偏转说明通电导线周围存在磁场B. 移去小磁针后，通电导线周围磁场消失C. 通电导线周围的磁场与条形磁体周围磁场相似D. 通电导线周围的磁场方向与电流方向无关2.如图所示，电磁铁P和Q通电后（）A. P的右端是N极，Q的左端是S极，它们相互吸引B. P的右端是S极，Q的左端是S极，它们相互排斥C. P的右端是N极，Q的左端是N极，它们相互排斥D. P的右端是S极，Q的左端是N极，它们相互吸引3.如图所示，两条条形磁体靠近的两个端头处各放有一个小铁钉，当两磁体相互接触时，小铁钉将会（）A. 相互靠近B. 相互远离C. 落下D. 静止不动4.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是A. 电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C. 电流表示数变小，弹簧长度变短D. 电流表示数变小，弹簧长度变长5.下列措施中，不能增大直流电动机线圈的转速的是（）A. 增大线圈的匝数B. 将N、S极对调C. 换用磁性更强的磁体D. 在安全范围内换用电压更高的电源6.甲乙两个装置都相同，用开关和导线连接成如图所示的电路，当闭合开关时，用外力使导体棒cd水平向右运动，会发现导体棒ab也随之运动。
由此分析两个装置可知（）A. 人们根据甲部分发生的电磁感应现象，发明了发电机B. 人们根据甲部分发生的奥斯特现象，发明了电动机C. 人们根据乙部分发生的电磁感应现象，发明了发电机D. 人们根据乙部分发生的奥斯特现象，发明了电动机7.如图所示，有条形磁体和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（）A. S、N、S、SB. N、N、S、NC. S、S、N、ND. N、S、N、N8.根据如图所示的小磁针静止时所指的方向，可以判断（）A. a是N极，b是S极B. a是S极，b是N极C. a、b都是N极D. a、b都是S极9.为了判断一根铁棒是否具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒一定有磁性的是（）A. 悬挂的铁棒转动起来后静止时指向南北B. 将铁棒一端靠近小磁针，相互排斥C. 将铁棒一端靠近大头针，大头针被吸引D. 水平移动铁棒，测力计示数有变化10.有两根大头针被磁铁一端吸引，悬在磁铁下方，如图所示的四幅图中能正确反映实际情况的是（）A. B. C. D.11.在探究“影响电磁铁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．关于实验原理及现象的分析，正确的是（）A. 实验中甲、乙是形状大小不同的两个铁钉B. 实验中流经甲、乙上线圈的电流大小相同C. 根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的N极D. 铁钉下的大头针呈发散状是因为大头针带了相同的电荷12.科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，终于发现了电磁感应现象，下列几幅图示实验能表明这一现象的是（）A. B.C. D.13.如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是A. C接E，D接FB. C接E，B接FC. A接E，D接FD. A接E，B接F14.微型电扇通电工作时，它是电动机．如图所示，在微型电扇的插头处连接小灯泡，用手快速拨动风扇叶片时，小灯泡发光，此时微型电扇变成了发电机．关于电动机和发电机的工作原理，下列说法中正确的是（）A. 电动机的工作原理是电磁感应B. 电动机的工作原理是通电导线在磁场中受到力的作用C. 发电机的工作原理是电流的磁效应D. 发电机的工作原理是通电导线在磁场中受到力的作用二、填空题15.我们到商场购物时有时会使用银行卡刷卡机，它的刷卡位置是一个带有线圈的小铁环（如图所示），当银行卡上的磁条从指定位置刷过时，线圈中就会产生电流，这时就可以读出银行卡内的相关信息，根据以上介绍可知，银行卡刷卡机的工作原理是。
新人教版初中九年级物理下册第二十章《电与磁》测试(有答案解析)
一、选择题1．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。
下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．2．POS刷卡机的广泛应用给人们的生活带来了便利。
POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A．B．C．D．3．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小4．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．5．研究物理问题的常见方法有：控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等，下列研究方法判断正确的是A．在研究磁场时，引入磁感线对磁场进行形象的描述，采用了归纳法B．在研究合力与分力的关系时，采用了控制变量法C．在探究阻力对物体运动的影响时，推理出物体不受阻力时将以恒定不变的速度永远运动下去，采用了实验+推理的方法D．在探究电流的热效应与电阻的关系时，用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量，采用了模型法6．如图所示，下列有关电磁学的知识，说法正确的是（）A．甲图中，说明电磁铁的磁性强弱与电流大小有关B．乙图中，闭合开关，滑片向右侧滑动时，弹簧测力计的示数变小C．丙图中，电动机运用了此原理，电动机将电能转化为机械能D．丁图中，此实验是由奥斯特发现的电磁感应现象7．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”8．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（）A．电风扇叶片容易“粘”灰尘B．黑板擦“粘”在磁性黑板上C．塑料吸盘“粘”在光滑的瓷砖上D．两个铅块削平挤压后“粘”在一起9．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是A．a、b、c B．a、b、d C．a、c、d D．b、c、d10．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N11．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示．再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（）A．h1＞h2h2＞h3B．h1＞h2h2＜h3C．h1＜h2h2=h3D．h1＜h2h2＜h312．小明同学设计了如图所示的电路探究“电磁铁的磁性强弱与什么因素有关”的实验。

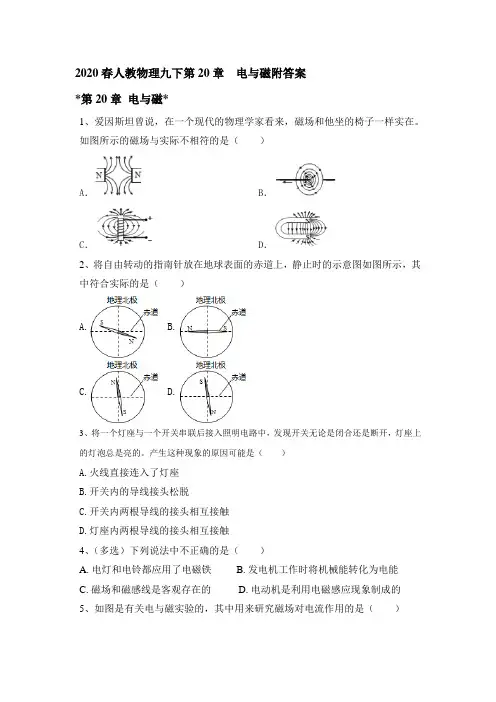

2020春人教物理九下第20章 电与磁附答案
2020春人教物理九下第20章电与磁附答案*第20章电与磁*1、爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。
如图所示的磁场与实际不相符的是（）A．B．C．D．2、将自由转动的指南针放在地球表面的赤道上，静止时的示意图如图所示，其中符合实际的是（）A. B.C. D.3、将一个灯座与一个开关串联后接入照明电路中，发现开关无论是闭合还是断开，灯座上的灯泡总是亮的。
产生这种现象的原因可能是（）A.火线直接连入了灯座B.开关内的导线接头松脱C.开关内两根导线的接头相互接触D.灯座内两根导线的接头相互接触4、（多选）下列说法中不正确的是（）A. 电灯和电铃都应用了电磁铁B. 发电机工作时将机械能转化为电能C. 磁场和磁感线是客观存在的D. 电动机是利用电磁感应现象制成的5、如图是有关电与磁实验的，其中用来研究磁场对电流作用的是（）A. B. C. D.6、刷卡机广泛应用于银行、超市等，如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。
下列设备的工作原理与刷卡机读取信息原理相同的是A.电磁铁B.发电机C.电动机D.电磁继电器7、地理的两极和地磁两极并不重合，存在磁偏角，最早发现磁偏角的是（）A.奥斯特B.安培C.沈括D.法拉第8、（多选）下列说法中，正确的是（）A. 电磁继电器是一种电路开关B. 地磁场的N极在地球的北极附近C. 奥斯特实验说明通电导体周围存在着磁场D. 将能自由转动的小磁针放在磁场中的P点，小磁针静止时N极所指的方向就是P点磁场的方向9、在直流电动机结构中,换向器的作用是( )A.改变磁感线的方向B.改变线圈的转动方向C.改变线圈中的电流方向D.使线圈中的电流方向和转动方向同时改变10、如图为我国新型反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．如图能解释磁异探测器工作原理的是（）A. B. C. D.11、如图所示，画出了两个磁极间的磁感线．在下图中标出的磁极名称和A点小磁针静止时北极所指的方向均正确的是（）A. B.C. D.12、如图是某小组的同学研究“影响电磁铁磁性大小的因素”的实验装置，其中甲、乙、丙三图中，线圈的匝数相同，而丁图中线圈的匝数是前面三图的2倍。
2020年春人教版物理九下第20章 电与磁 练习及答案
2020【春】人教物理九下第20章电与磁练习及答案*第20章电与磁*1、在地球表面的某位置，发现自由转动的小磁针静止时沿竖直方向，且S极向下(提示：指向地心为下，远离地心为上)，则小磁针所在位置在地球的( ) A．北磁极附近 B．南磁极附近 C．赤道附近D．以上均有可能2、下列器材中没有用到磁性材料的是( )A.录音机中使用的录音带B.计算机中的存储软盘C.CD、VCDD.DVD播放器中使用的光碟3、放在条形磁铁和通电螺线管旁边的小磁针，静止时N极的指向就是小磁针中心所在位置的磁场方向，下列四幅图中，磁针的指向错误的是（）A. B.C. D.4、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是A. 把滑动片向左滑动时，磁性减弱B. 把滑动片向左滑动时，磁性增强C. 若增加线圈匝数，磁性将减弱D. 若改变电流的方向，磁性将增强5、利用磁场对通电导体产生力的作用来制造的电器是( )A. 电风扇B. 发电机C. 电铃D. 电话6、如图所示的四个装置中，能说明发电机工作原理的是（）A. B.C. D.7、小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，如图所示，其中小磁针涂黑的是N极，其中画正确的小磁针为（）A.aB.bC.cD.d8、如图所示，放在通电螺线管内部中点处的小磁针，静止时N极指向左，关于电源的正负极和螺旋管的N、S极，下列判定正确的是（）A. A端是螺线管的S极B. A端是螺线管的N极C. C端是电源的负极D. D端是电源的负极9、如图所示是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A. 红灯和绿灯都亮B. 红灯和绿灯都不亮C. 绿灯亮，红灯不亮D. 红灯亮，绿灯不亮10、如图是有关电与磁实验的，其中用来研究磁场对电流作用的是（）A. B. C. D.11、如图为反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．选项图与磁异探测器工作原理相同的是（）A. B. C. D.12、我们用带箭头的曲线方便、形象的描述磁场，这样的曲线叫。
人教版九年级下册物理第二十章电与磁知识点总结与强化练习
第二十章 电与磁
易错点 1 磁感线、磁场方向不明 1.如图所示,可以自由转动的小磁针放在磁体 M 的上方后保持静止, 则磁体 M 周围的磁感应线( C )
A.可能从左端 a 出发回到 b 端 B.可能从右端 b 出发回到 a 端 C.一定是由 c 端出发回到 d 端 D.一定是由 d 端出发回到 c 端
确的说法是( A )
A.线圈中的电流方向是变化的,外部电路里的电流方向是不变的
B.线圈中的电流方向是不变的,外部电路里的电流方向是变化的
C.线圈中的电流方向和外部电路中的电流方向都是不变的
D.线圈中的电流方向和外部电路中的电流方向都是变化的
7.磁带录音机既可以录音,也可以放音,其主要部件为运行的磁带和 绕有线圈的磁头。录音时,磁带上的磁粉被由声音信号转化而来的 电流产生的磁场所磁化,这样便将声音信号转化为磁信号记录在磁 带上;放音时,再把磁带上的磁信号通过磁头转化为电信号使扬声 器发声。对于录音机录音、放音过程的基本原理,下列各种说法中 正确的是( B ) A.录音的基本原理是电磁感应,放音的基本原理是电流的磁效应 B.录音的基本原理是电流的磁效应,放音的基本原理是电磁感应 C.录音和放音的基本原理都是电流的磁效应 D.录音和放音的基本原理都是电磁感应
A.首次通过本实验揭开电与磁关系的科学家是法拉第 B.当直导线通电时,小磁针会离开支架悬浮起来 C.小磁针用于检验通电直导线周围是否存在磁场 D.改变直导线中电流方向,小磁针 N 极的指向不变
3.( 怀化中考 )扬声器是把电信号转化成 声 信号的一种装置,它 的原理跟 电动机 ( 选填“电动机”或“发电机” )原理相似。 4.( 聊城中考 )在“探究通电螺线管外部的磁场分布”的实验中,善于 思考的小明同学用自己的方法总结出了通电螺线管的极性与电流
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1电与磁基础夯实1.(2019·安徽淮南西部联考)如图所示是两个磁体相邻磁极间的磁感线分布,右边磁体的A 端为 (选填“N ”或“S ”)极。
将一个可以自由转动的小磁针按如图方式放在图中位置,小磁针的N 极将沿 (选填“顺时针”成“逆时针”)方向转动。
逆时针,左边磁体与右边磁体之间的磁感线呈吸引状,由异名磁极相互吸引可知,右边磁体的A 端为N 极,其B 端为S 极;将一个可以自由转动的小磁针按如图方式放在图中位置,由同名磁极相互排斥可知,小磁针的N 极将沿逆时针方向转动。
2.(2019·北京中考)在条形磁铁四周放置的小磁针静止时的指向如图所示,图中小磁针涂黑的一端为它的N 极,由此可以判断出条形磁铁的A 端是 (选填“N ”或“S”)极。
,左侧的小磁针静止时S 极都指向A 端,因同名磁极相互排斥,异名磁极相互吸引,故可知条形磁铁的A 端为N 极,B 端为S 极。
3.(2019·湖南怀化中考)如图甲所示,当闭合开关后,部分导体在磁场中做切割磁感线运动时,电流表指针会发生偏转;如图乙所示,当闭合开关后,通电导体棒在磁场中受力向左运动。
其中电动机的工作原理与图相同。
发电机的工作原理与图 (两空均选填“甲”或“乙”)相同。
2甲,是发电机的原理;乙图研究的是通电导体在磁场中受到力的作用,是电动机的原理。
4.(2019·安徽模拟)如图所示,条形磁铁置于水平面上,电磁铁水平放置且右端固定,当开关S 闭合后,条形磁铁与电磁铁相互 (选填“吸引”或“排斥”)。
,电流从螺线管的左侧流入,根据安培定则可知,螺线管的左端为N 极,因条形磁铁与电磁铁相对的磁极为同名磁极,所以条形磁铁与电磁铁相互排斥。
5.(2019·安徽宣城宣州一模)请根据图中通电螺线管的S 极标出电源的正负极,并用箭头画出磁感线的方向。
3N 极,根据安培定则,可知螺线管中的电流方向,从而确定电源的正负极,根据磁感线是从N 极发出,回到S 极,确定磁感线的方向。
6.(2019·安徽阜阳颍上一模)如图是追风者”磁悬浮列车悬浮原理的示意图,该列车行驶时悬浮在轨道上方,以提高运行速度,则列车应用的工作原理是。
,轨道电磁铁和悬浮电磁铁相互吸引使磁悬浮列车悬浮,靠的是异名磁极相互吸引的原理工作的。
7.(2019·安徽濉溪一模)小亮利用课余时间制作了一个玩偶(如图):将一个磁浮玩具稳定地“漂浮”起来,实现“漂浮”。
电路中的a 点必须连接电源的 ;若要增加玩偶“漂浮”的高度,可将滑片P 向 (选填“上”或“下”)移动加以调节。
上,磁浮玩具稳定地“漂浮”起来,其利用的工作原理是同名磁极互相排斥;根据同名磁极相互排斥可知,图中电磁铁的上端应为N 极,则由安培定则可知,电流从电磁铁的下端流入,上端流出,4此时要想实现“漂浮”,电路中的a 点必须连接电源的正极;若要增加玩偶“漂浮”的高度,可将滑片P 向上移动加以调节,使电路中的电阻变小,电流变大,电磁铁磁性增强。
8.(2019·徐州中考改编)通电导线能使小磁针发生偏转,这是因为通电导线周围存在 ;如图所示,把通电导线放在两个磁极中间,磁极对导线的力垂直指向纸里,如果导线中电流方向相反,则磁极对导线的力垂直指向 (选填“纸里”或“纸外”)。
纸外,这说明通电导线周围存在磁场,这种现象叫电流的磁效应;通电导体在磁场中受力的作用而运动,运动方向与电流的方向和磁感线的方向有关,只改变电流方向,导体受力方向改变,则此时磁极对导线的力垂直指向纸外。
9.(2019·安徽淮南潘集模拟)如图,当条形磁铁从相同高度自由下落分别穿过闭合的塑料环和铜环,发现穿过铜环后的磁铁机械能较小,原因是磁铁在穿过铜环时发生了 现象,有部分的机械能转化为 能。
电,会产生感应电流,机械能转化为电能,则机械能减小;因为铜环是导体,所以条形磁铁自由下落穿过闭合的铜环时,能够产生感应电流,机械能转化为电能,则磁铁的机械能减小;而塑料环是绝缘体,所以条形磁铁自由下落穿过闭合的塑料环时,不会产生感应电流,不计空气的阻力,磁铁的机械能守恒,其机械能不变。
510.(2019·山东聊城中考)如图所示是电动机的工作原理图,如果实现线圈平稳、连续不停地转动,需要安装一个叫 的元件,安装上此元件后,若把图中的电源换成小灯泡,快速转动线圈,小灯泡会发光,这是利用了 原理。
电磁感应,电动机的工作原理是通电线圈在磁场中受力转动或通电导体在磁场中受力;当线圈刚转过平衡位置时,受力方向与转动方向相反,所以不能持续的转动下去,要实现线圈平稳、连续不停地转动,需要安装换向器,有了换向器,当线圈刚转过平衡位置时,改变了线圈中电流方向,使线圈的受方向也发生改变,此时受力方向与转动方向又一致了,故可以让线圈持续转动下去。
电源换为小灯泡,快速转动线圈,小灯泡会发光,说明电路中有感应电流产生,这种现象是电磁感应现象。
11.(2019·贵州安顺中考)如甲、乙两图所示,能说明电动机工作原理的是图 ,如图丙所示,在电磁铁正上方用弹簧挂着一条形磁铁,当开关S 闭合后,在滑片P 由b 端向a 端滑动过程中,弹簧长度 (选填“变长”或“缩短”)。
变长,电路中有电源,故应为图乙;读图可知,当滑片P从b端到a端滑动过程中,滑动变阻器的阻值变小,电路中的电流变大,电磁铁的磁性增强;电流从螺线管的下端流入,上端流出,右手握住螺线管,使四指指向电流方向,则螺线管上端为N极。
根据异名磁极相互吸引可知,条形磁铁与电磁铁相互吸引,当电路中的电流变大时,电磁铁的磁性变强,吸引力变大,则弹簧长度变长。
12.A.甲是N极,乙是S极B.甲、乙都是N极C.甲、乙都是S极D.甲是S极,乙是N极向上,故小磁针S极在上、N极在下。
13.(2019·安徽六区一模)在探究蹄形磁体周围磁场的实验中,老师将玻璃板平放在磁体上,并均匀地撒上一层铁屑,轻敲玻璃板,铁屑就会有序地排列起来,如图。
对实验中有关现象的分析不正确的是()6A.撒铁屑的目的是将原来不存在的磁场显示出来B.铁屑在磁场中被磁化成一个个小磁体C.轻敲玻璃板,铁屑由于具有惯性会与玻璃板分离D.轻敲玻璃板,铁屑与玻璃板分离后,不受摩擦力,铁屑在磁力作用下排列有序,借助细铁屑可以显示磁体周围的磁场分布特点,但不是将原来不存在的磁场显示出来,故A错误;铁屑原来没有磁性,但在磁场的作用下能够获得磁性,说明被磁化了,故B正确;铁屑质量较小,惯性小,运动状态容易改变,所以轻敲玻璃板,铁屑由于具有惯性会与玻璃板分离,故C正确;铁屑受到磁场的作用,轻敲玻璃板,铁屑与玻璃板分离后,不受摩擦力,铁屑逐渐有序排列,故D 正确。
14.(2019·安徽模拟)下列说法正确的是()A.磁场是由磁感线组成的B.导体中的负电荷在做定向移动时一定产生磁场C.利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向D.将能自由转动的小磁针放在磁场中的P点,小磁针静止时,小磁针S极所指的方向就是P点的磁场方向,是通过想象而描绘出来的,所以不是真实存在的,故A 错误;导体中的负电荷的定向移动,形成电流,且电流周围存在磁场,故导体中的负电荷在做定向移动时一定产生磁场,故B正确;利用铁屑检验磁体周围磁场分布情况,判断不出磁场的方向,方向是人为规定的,故C错误;将能自由转动的小磁针放在磁场中的P点,小磁针静止时N极所指的方向就是P点磁场的方向,故D错误。
15.78(2019·浙江宁波中考)磁共振成像是一种较新的医学成像技术,它采用强静磁场和变化磁场使人体组织成像。
若携带金属物做磁共振成像,强静磁场会吸引铁质物品,变化磁场会使携带的金属中产生感应电流,从而使金属发热面灼伤病人,重则危及生命。
上述说明中,没有涉及的知识是( ) A.铁在磁场里会被磁化 B.磁能生电 C.电流的热效应 D.同名磁极相互排斥,说明铁在磁场会被磁化,故A 正确;变化磁场会使携带的金属中产生感应电流,是电磁感应(磁生电),故B 正确;使金属发热面灼伤病人(电流流过金属导体,金属导体发热),是电流的热效应,故C 正确,故选D 。
16.(2019·山西中考)小明把带铁芯的螺线管、电源、导线和开关组成电路,固定在泡沫板上,让它漂浮在水面,制作指南针。
如图所示,该指南针的南极(S)应标在泡沫板的( )A.a 处B.b 处C.c处D.d 处9b 端为N 极,d 端为S 极;因地磁场沿南北方向,地球南极处为地磁场的N 极,地球北极处为地磁场的S 极,而同名磁极相互排斥,异名磁极相互吸引,故头d 指向北方。
17.(2019·云南昆明中考)如图所示,用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成了一个螺线管,用来研究螺线管磁性强弱与哪些因素有关。
闭合开关后,发现螺线管能够吸引一些铁钉,要使它能吸引更多铁钉的办法是( ) A.在纸筒中插入一根铁芯B.减少线圈匝数C.使滑动触头P 向右滑动D.将电源正负极互换电磁铁磁性增强,能吸引更多铁钉,故A 符合题意;减少线圈匝数可以使电磁铁磁性减弱,不能吸引更多铁钉,故B 不符合题意;使滑动触头P 向右滑动,滑动变阻器的电阻变大,电路中的电流变小,电磁铁磁性减弱,不能吸引更多铁钉,故C 不符合题意;将电源正负极互换不能增强电磁铁的磁性,不能吸引更多铁钉,故D 不符合题意。
18.(2019·安徽芜湖一模)如图是直流电动机的结构示意图,要改变直流电动机的转向,应采取的办法是()A.只改变线圈中的电流方向或磁场方向B.同时改变线圈中的电流方向和磁场方向C.适当改变线圈中的电流大小D.适当升高或降低电源电压,线圈中受力的方向将变化,则直流电机的转向将发生变化,故A正确;若同时改变电流方向及磁场方向,线圈的受力方向是不变的,故B错误;改变电流大小只会改变力的大小,不会改变力的方向,故不会改变电机的转向,故C错误;升高或降低电流电压也只能改变力的大小,不能改变力的方向,故D错误。
19.(2019·安徽蚌埠一模)将一条形磁铁用细线捆在一辆小车上,放置在螺线管左侧(如图)。
合上开关小车将()D.原地不动C.原地旋转上的磁铁左端为S极,异名磁极相互吸引,小车受到了一个向右的吸引力,小车就会向右运动,故会靠近螺线管。
20.(2019·黑龙江齐齐哈尔中考)如图所示是动圈式话筒和扬声器的构造示意图。
讲话时的声音使膜片振动,与之相连的线圈也跟着一起振动,线圈中产生随声音变化的电流。
变化的电流通过扬声器的线圈,线圈就会在磁场中来回振动,带动纸盆也来回振动发出声音。
根据以上叙述,下列说法正确的是()1011A.扬声器的线圈振动是因为通电导线在磁场中受到力的作用B.动圈式话筒是把电能转化成机械能的一种装置C.电风扇的工作原理与动圈式话筒的工作原理相同D.扬声器的工作原理是法拉第发现的电磁感应现象,所以扬声器的线圈振动是因为通电导线在磁场中受到力的作用,故A 正确;动圈式话筒是根据电磁感应原理工作的,机械能转化为电能,故B 错误;电风扇的主要构件是电动机,所以它的工作原理是通电导体在磁场中受力而运动,动圈式话筒的工作原理是电磁感应,两者原理不同,故C 错误;扬声器的工作原理是通电导体在磁场中受力而运动,故D 错误。
