迈瑞监护仪介绍
迈瑞监护仪介绍课件
临床应用经验分享与总结
提高医护工作效率
迈瑞监护仪的应用能够帮助医护人员 快速获取患者的生命体征数据，减少 手动记录和整理数据的时间和精力， 提高工作效率。
提升患者满意度
通过迈瑞监护仪的持续监测和数据分 析，医生可以更好地了解患者的病情， 为患者提供更精准的诊断和治疗方案， 提高患者满意度。
04
迈瑞监护仪操作使用说明
远程监控
迈瑞监护仪支持远程实时监控技 术，医生可以在远程对患者的生
命体征数据进行实时监控。
数据传输
迈瑞监护仪可以通过网络将监测数 据传输到医生的工作站或移动设备 上，方便医生随时随地查看患者病 情。
实时报警
迈瑞监护仪在监测到异常数据时， 可以实时向医生发送报警信息，以 便医生及时采取相应措施。
抗干扰与稳定性设计
典型案例介绍与分析
心内科监护案例
心内科患者需要长时间监测心电图变化，迈瑞监护仪能够持续监测患者的心电 图数据，帮助医生及时发现异常情况，为患者提供准确的诊断和治疗方案。
急诊科监护案例
急诊科患者病情多变，迈瑞监护仪能够快速响应患者的生命体征变化，为急诊 医生提供准确的数据支持，帮助医生快速判断病情，提高救治成功率。
人性化操作
迈瑞监护仪采用简单易用的操 作界面，方便医护人员快速掌 握操作方法。
可靠性高
迈瑞监护仪具有高度的可靠性 和稳定性，能够保证长时间连
续工作，降低故障率。
产品应用领域与适用范围
迈瑞监护仪适用于各种医疗机构 和手术室，为患者提供全方位的
监护服务。
迈瑞监护仪适用于成人、儿童和 新生儿监护，能够满足不同年龄
抗干扰能力
迈瑞监护仪采用多种抗干扰设计， 能够有效地避免外界干扰对监测 数据的影响。
心电监护仪(迈瑞参数)
心电监护仪1、插件式监护仪,新生儿专用配置2、彩色LED显示屏不小于8.4英寸，彩色分辨率不小于800*600，6通道波形显示3、具备可监测心电，呼吸，无创血压，血氧饱和度，脉搏和体温功能4、具备心电概览报告，统计分析心率变化情况不少于24小时，可全息波形与趋势图联动显示5、可显示PI血氧灌注指数，反映血氧灌注情况6、具备抗干扰和弱灌注血氧技术7、具备CCHD新生儿危重先心病筛查临床辅助应用功能8、可选微流EtCO2，抽气速率≤50ml/min9、可选有创血压，最多可配置2通道，支持PPV监测10、具备药物计算、血液动力学计算功能，氧合计算,通气计算,肾功能计算11、具备掉电存储功能,交流电与电池断电时均可保存当前数据12、具备120小时趋势图表、100个报警和手动事件、1000组NIBP测量、100条呼吸氧合事件的数据存储和回顾功能,48小时全息波形回顾.心电监护仪*1.1：便携插件式监护仪,配置提手,方便移动*1.2：12.1英寸彩色LED背光显示，彩色高分辨率达800*6001.3：整机无风扇设计，为科室提供更安静的治疗环境，减小临床交叉感染的风险2：监测参数：2.1：配置3/5导心电，呼吸，无创血压，血氧饱和度，脉搏和双通道体温参数监测2.2：多导同步心电信号分析心电监测技术*2.3：支持不少于22种心律失常分析,包括房颤分析,并列举具体的心律失常种类，满足心电监护临床应用2.4：支持升级提供过去24小时心电概览报告查看与打印，包括心率统计结果，心律失常统计结果，ST统计和QT/QTc统计结果*2.5：提供实时QT和QTc监测，适用于成人，小儿和新生儿2.6：采用抗运动和弱灌注血氧技术2.7：支持指套式血氧探头，IPX7防水等级，支持液体浸泡消毒和清洁*2.8：无创血压提供手动，自动，连续和序列4种测量模式，满足临床应用2.9：无创血压成人测量范围：收缩压25~280mmHg，舒张压10~240mmHg，平均压15~250mmHg2.10：提供双通道体温和温差参数的监测, 并可根据需要更改体温通道标名，提供界面截图2.11：支持升级有创压监测，适用于成人，小儿和新生儿，通过国家三类注册认证2.12：支持升级旁流，微流和主流三种CO2模块化监测，模块与主机支持即插即用，无需重启主机3：系统功能：3.1：支持中/英文字符输入3.2：提供一键操作实现报警限自动设置功能，根据病人个体的生命体征测量结果快速设定报警限值3.3：提供插管模式和体外循环模式，对于患者插管和体外循环临床环境下，减少不必要的报警，提供证明材料3.4：具备48小时全息波形存储与回顾3.5：支持多通道有创压波形在同一波形区叠加显示，方便临床对于不同监测部位有创压的对比查看，提供截图证明材料3.6：低功耗，可充电高能锂电池，一块锂电池支持供电不小于4小时，可升级2块锂电池供电不下于8小时。
迈瑞病人监护仪 PM
迈瑞病人监护仪PM-8000Express简易操作说明：◆检查监护仪设备是否完好，确认处于备用状态连接好电源线，按电源开关，报警灯按黄色、红色各闪一次，然后监护仪“嘟”一声报警，系统进入自检，数秒自检成功进入主界面，所有模块进行初始化。
◆将心电导联和血氧饱和度指套与病人连接固定良好。
心电导联：①三导：RA（右臂）电极——放右锁骨下第二肋间，靠右肩RL（左臂）电极——放左锁骨下第二肋间，靠左肩LL（左腿）电极——放在左下腹，或者左锁骨下第六、七肋间②五导：V 1——胸骨右缘第四肋间V2——胸骨左缘第四肋间V3—— V2与V4的中间V4——左锁骨中线第五肋间V5——左腋前线上与V4同一水平V6_———左腋中线上与V4同一水平血氧饱和度：将传感器戴在患者手指上，患儿戴在足部。
◆选择“系统菜单”进行相关的设置：①病人信息设置：可以设置病人的姓名，性别，身高，体重，主治医生，住院号等信息。
②恢复配置：在操作中设置的数据不适合病人时，可以选择恢复设置的配置类型。
③系统设置：ⅰ工作界面选择：包括标准界面、趋势共存界面、呼吸氧合界面、它床观察界面、大字体界面，可以根据需要选择合适的界面ⅱ报警设置：设置报警音量[0-10]；报警提示音的音量：高、中、低；报警时间记录：8秒、16秒、32秒；报警暂停时间：1分钟、2分钟、3分钟。
ⅲ系统时间设置：通过旋钮，即可对年、月、日、时、分、秒依次进行设置，并选择时间设置的格式，YYYY表示年、MM表示月、DD表示日。
ⅳ记录输出设置：分别有记录波形1、2、3，分别记录3种不同的波形，不能重复记录，关闭时，将不显示该项波形。
ⅴ模块开关设置：在屏幕显示各个参数的模块，选择需要的模块进行打勾即可。
ⅵ屏幕波形显示：你可以根据需要选择在屏幕上显示的参数波形，打对勾表示显示该参数波形。
④选项设置：键盘音量0-10；帮助功能；扫描方式（刷新和滚动）；报警限显示；屏幕亮度。
⑤机器维护：专业维修人员进行。

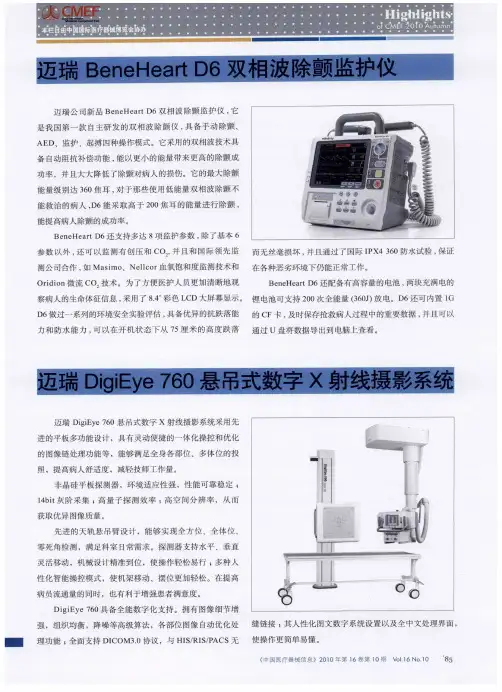

迈瑞BeneHeartD6双相波除颤监护仪
功率 ，并且大大 降低 了除颤对病人 的损 伤。它的最大除颤
能量级 别达 ３６０焦耳 ，对于那 些使 用低 能量 双相 波除颤不
能救 治的病 人 ，Ｄ６能采 取高于 ２００焦耳 的能量进 行除颤 ，
能 提 高 病 人 除 颤 的 成 功 率 。
ＢｅｎｅＨｅａｒｔ Ｄ６还 支 持 多 达 ８项 监 护 参 数 ，除 了基 本 ６
参 数 以 外 ，还 可 以监 测 有 创 压 和 ＣＯ，，并 且 和 国 际 领 先 监 而 无 丝 毫损 坏 ，并且 通 过 了 国 际 ＩＰＸ４ ３６０防 水 试 验 ，保 证
测公司合作 ，如 Ｍａｓｉｍｏ、Ｎｅｌｌｃｏｒ血氧饱和度监测技术和 在各种恶劣环境 下仍 能正常工作。
Ｏｒｉｄｉｏｎ微流 ＣＯ，技术 。为 了方便 医护人员更加 清晰地观
非 晶 硅 平 板 探 测 器 ，环 境 适 应 性 强 ，性 能 可 靠 稳 定 ； １４ｂｉｔ灰 阶 采 集 ；高 量 子 探 测 效 率 ；高 空 间 分 辨 率 ，从 而 获 取 优 异 图像 质 量 。
先 进 的 天 轨 悬 吊臂 设 计 ，能 够 实 现 全 方 位 、 全 体 位 、 零 死 角 检 测 ，满 足 科 室 日常 需 求 。探 测器 支 持 水 平 、垂 直 灵 活 移 动 ，机 械 设 计 精 准 到 位 ，使 操 作 轻 松 易 行 ；多 种 人 性化智能操控模 式，使机 架移动 、摆位更加 轻松 。在提高 病 员 流 通 量 的 同 时 ，也 有 利 于 增 强 患 者 满 意 度 。
ＢｅｎｅＨｅａｒｔ Ｄ６还 配备 有高容量的 电池 ，两块充满 电的
察病人的生命体征信 息 ，采用 了 ８．４ 彩 色 ＬＣＤ大屏幕显示。 锂 电池 可 支 持 ２００次 全 能 量 （３６０Ｊ）放 电。 Ｄ６还 可 内置 ｌＧ

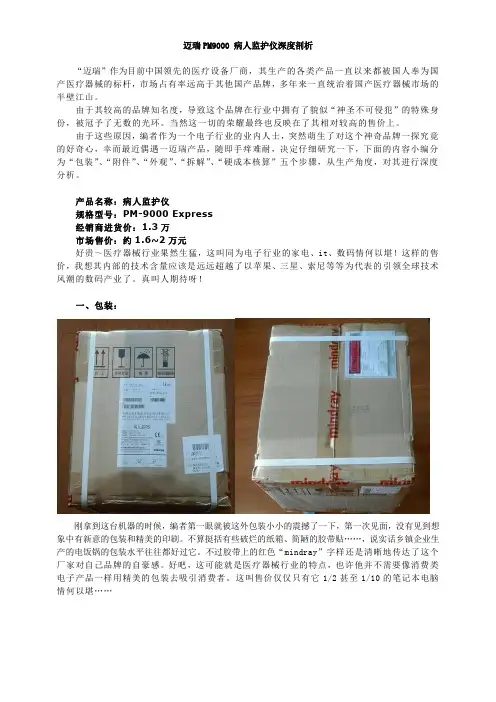

迈瑞PM9000监护仪深度剖析
迈瑞PM9000 病人监护仪深度剖析“迈瑞”作为目前中国领先的医疗设备厂商，其生产的各类产品一直以来都被国人奉为国产医疗器械的标杆，市场占有率远高于其他国产品牌，多年来一直统治着国产医疗器械市场的半壁江山。
由于其较高的品牌知名度，导致这个品牌在行业中拥有了貌似“神圣不可侵犯”的特殊身份，被冠予了无数的光环。
当然这一切的荣耀最终也反映在了其相对较高的售价上。
由于这些原因，编者作为一个电子行业的业内人士，突然萌生了对这个神奇品牌一探究竟的好奇心，幸而最近偶遇一迈瑞产品，随即手痒难耐，决定仔细研究一下，下面的内容小编分为“包装”、“附件”、“外观”、“拆解”、“硬成本核算”五个步骤，从生产角度，对其进行深度分析。
产品名称：病人监护仪规格型号：PM-9000 Express经销商进货价：1.3万市场售价：约1.6~2万元好贵～医疗器械行业果然生猛，这叫同为电子行业的家电、it、数码情何以堪！这样的售价，我想其内部的技术含量应该是远远超越了以苹果、三星、索尼等等为代表的引领全球技术风潮的数码产业了。
真叫人期待呀！一、包装：刚拿到这台机器的时候，编者第一眼就被这外包装小小的震撼了一下，第一次见面，没有见到想象中有新意的包装和精美的印刷。
不算挺括有些破烂的纸箱、简陋的胶带贴……，说实话乡镇企业生产的电饭锅的包装水平往往都好过它。
不过胶带上的红色“mindray”字样还是清晰地传达了这个厂家对自己品牌的自豪感。
好吧，这可能就是医疗器械行业的特点，也许他并不需要像消费类电子产品一样用精美的包装去吸引消费者。
这叫售价仅仅只有它1/2甚至1/10的笔记本电脑情何以堪……打开纸箱，内容物有一台主机、一本说明书、一个附件箱，还有一份装箱单。
仅仅是主机被套在一个塑料袋中避免可能的划伤。
依旧没有看到内包装显露出什么经过设计的痕迹。
简单中略显寒酸。
纸箱内壁上我们可以清晰的看到一条条纹路，这个细节显示出纸箱的面纸选料欠缺诚意，而面纸用料决定了纸箱的核心成本。
迈瑞NEC-1000多参数心电监护仪
迈瑞NEC-1000多参数心电监护仪
标准配置参数：ECG RESP NIBP SpO2 PR TEMP
显示界面
10.4"高亮彩色TFT显示屏，4道波形显示，防眩屏设计适于宽视角远距离观察
脉搏调制音
通过心跳声音的音调变化来判断血氧饱和度的高低变化，使医护人员从听觉中获取病人生命体征
电池
大容量内置电池，可直接外部插拔，简单易操作，方便维护，提高主机安全性
记录功能
丰富的记录方式，有连续实时、自动、报警、冻结、回顾、趋势图／表、药物计算等多种记录内容与方式
心律失常分析
13种心律失常分析，使医生及时捕获心脏异常事件，便于临床快速实施救治措施
NIBP回顾
可随时回顾查看400 组无创血压数据，为医护充分掌握病人血压变化提供可靠依据
趋势图、表以图、表的方式可回顾查看72小时的心率、血氧、脉搏、血压、体温等参数的趋势变化
支架解决方案。
迈瑞PM-9000心电监护仪基本性能及操作
迈瑞PM－9000基本性能及操作1 概述1．1 PM －9000型监护仪概述PM －9000型监护仪功能丰富，可以监护心电(E C G ) 、呼吸（RESP）血氧饱和度(SPO2 ) 、无创血压(NIBP)、体温(TEMP)、有创血压(IBP)、脉搏（PR）等主要要参数，可以选配有创血压（IBP）/心输出量(CO)/呼末二氧化碳(ETCO2)、麻醉气体（AG）．可安置充电电池．方便病人运动用户可以根据需耍选择不同的参数配。
一般标准配置为心电、血氧饱和度以及无创血压三个参数。
PM 9000也可通过网络与中央监互系统连接，组成网络监护系统，多应用在重症监护室，方便医护医护人员及时准确的观察患者体征。
1．2屏幕及接键PM 9000监护仪采用的是12.1英寸tft广视角彩色显示屏，可同时显示患者的信息、波形、参数及报警信息。
信息区在屏幕的上端．显示患者的床位号、患者类型、姓名、性别及日期等。
波形区在屏幕的左端，可以同时显示8道波形，波形顺序、幅度及刷新率可调。
参数区在屏幕的右端，与波形对应放置。
当有报警时，监护仪上端的报警灯亮起，同时在信息区显示报警信息，使用者可以根据信息做出相应动作。
按键在监护仪的下端。
从左至右依次为电源开关键、主屏幕键（MAIN）、冻结键(EREEZE)、报警消音键（SILENCE）、记录开始/停止键（REC/STOP）、袖带充气键(START)系统菜单键（MENU）及旋钮。
1.3 外部接口Pm－9000监护仪后部有电源插座、两个保险丝、监视器接口、接地端、模拟输出以及网络接口。
右侧面可选配记录仪。
左侧为ECG电缆插孔、Spo2传感器插孔、TEMP插孔、无创血压(NIBP)、以及电池插槽等。
根据配置模模块不同，插孔有所不同。
电池插槽可以同时安装两块充电电池。
电池使用时，要注意前三次要充电八小时以上，以便激活电池中的电子，延长电池的使用寿命。
2．监护Pm－9000监护仪可根据用户的不同需要，选配不同的监护模块.一般标准配置为ECG/RESP 监护、SPO2监护及NIBP监护三项。
迈瑞监护基础知识
无创血压(NIBP)
血压是指对血管壁的侧压力，在心脏的每一次收缩和舒 张的过程中，血流对血管壁的压力也随着变化，这种压 力值就叫血压。监护仪中一般运用振荡法测量无创伤血 压值。
无创血压术语
收缩压（NS） 平均压（NM） 舒张压（ND）
NIBP测量原理
利用袖带充气达到一定压力完全阻断动脉血流，随着压力的
减小 ，动脉血流将呈现完全阻闭—逐渐开放—完全开放，动脉 血管壁的搏动将在袖带内产生振荡波。
收缩压（SBP）
心动周期内最大的压力，是在心室收缩时产生的即为 收缩压。 主要代表心肌收缩力和心排血量 正常范围： 成人 90-130mmHg 小儿 年龄×2﹢80mmHg 婴儿 月龄×2 ﹢68mmHg 收缩压下降： 90mmHg 70mmHg 50mmHg 低血压，尚可代偿 脏器血流明显减少，难代偿 易发生心跳骤停
将所有连接部位连接 可靠，接通交流电检 查是否有220v输入， 保险好坏，都正常则 是电源板有问题
说明显示屏有逆变器供电， 无主控板的显示信号输入。 可在机器后面VGA输出口 外接显示器，若输出正常， 可能屏坏或者屏到主控板 接线接触不良；若VGA无 输出，可能主控板故障
心电（ECG）故障
故障 现象
X8 有创压 及心排 量模块 X12
IBP CO
模拟 输出
NIBP
TEMP Sensor
ECG Cable
SpO2 Sensor
Cuff
CO Cable
IBP Cable
迈瑞主板
NIBP工作原理
压力 传感 袖带压与脉搏压检测
差分 放大
差分 放大
数据 采集
人 体
压力 传感 袖带压保护检测
差分 放大
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
√
√
护士呼叫系统
√
√
同屏动态短趋 势
√
√
波形冻结(秒)
40秒
40秒
40秒
120秒
大字体显示
√
PM-9000 Express
√
√ √ √ √
√
√
√
40秒
PM-6000
√ √ √ √ √
√ 40秒
迈瑞监护仪比较
存储功能
设备名称
MEC-1000 PM-5000 PM-8000 PM-7000
趋势图/表
72h
双IBP
双IBP
2/4IBP
CO
√
√
√
EtCO2(主流\旁流)
√(微流)
√
√
AG(MAC)
√
√
√
迈瑞监护仪比较
软件分析功能
设备名称
MEC-1000 PM-5000
PM-8000
PM-7000
13种心律失常
√
√
√
√
分析
ＳＴ段分析
√
√
√
√
起搏分析
√
√
√
√
药物浓度计算
15种
√
√
√
呼吸氧合图
√
√
脉搏调制音
PM-7000 界面友好，易操作 最新的NURSE CALL报警功能
报警的安全保证 -- 另一种形式的报警提示 -- 报警系统与病床的护士呼叫系统连接 -- 生命指征预警，护士的指示灯亮和报警铃响
护士 呼叫
Pitch Tone脉搏调制音
94 84
音调 高
↓
↓↓
PM9000Express 彩色便携式多参数监护仪
√
插件式 2通道
谢谢
其他性能
设备名称
他床观察 联网功能 双屏显示
MEC-1000 PM-5000
有线
有线
PM-8000
√ 有线
PM-7000
√ 有线/无线
PM-9000 Express
√ 有线/无线
√
√
√
记录仪
电池（铅酸， 75分钟）
内置 2通道
√
内置 2通道
√
内置 2通道
√
内置 2通道
√
内置 2通道
√
PM-6000
√ 有线
PM8000 彩色便携式多参数监护仪
PM8000便携式多参数监护仪
•高分辨率彩色8.4”TFT显示， •最多显示5通道波形 •最多7参数：心电、无创血压、血氧、脉搏、 呼吸、单体温、一道有创压 •心律失常分析、起搏分析及ST段分析 •72小时趋势回顾，40秒全息回顾 •Nersecall, Pitch tone •掉电存储功能 •双屏显示及联网功能 •内置记录仪
PM9000 Express
便携式多参数监护仪
*大屏幕12.1”、彩色TFT *最多显示8道波形 *监测参数全面——10个参数
无创：心电（5导联）、呼吸、无创血压、体温、血氧饱和度、脉率 有创：双道有创压、心输出量 气体:呼吸末二氧化碳、麻醉气体/氧气 *心律失常、 起搏分析及ST段分析 *全参数的72小时趋势图、表回顾、存储最近的400个NIBP测量数值 *Nurse Call护士呼叫功能 *Pitch Tone脉搏调制音 *支持有线、无线联网 *他床观察
PM6000 彩色插件式多参数监护仪
PM6000插件式多参数监护仪
*大屏幕12.1”、超薄彩色TFT *最多显示8道波形 *模块式结构，红外式通信 *双屏显示功能，双操作面板，双报警显示灯 *监测参数全面——10个参数
无创：心电（5导联）、呼吸、无创血压、双体温、血氧饱和度、脉率 有创：2/4道有创压、心输出量 气体:呼吸末二氧化碳、麻醉气体/氧气 *心律失常、 起搏分析及ST段分析、药物浓度计算 *全参数的72小时趋势图、表回顾、存储最近的400个NIBP测量数值、40秒全息波
72h
72h
96h
NBP测量值 （组）
400
400
400
800
心律失常事件
60个
60个
60个
80个
存储
报警事件存储60个Fra bibliotek60个
60个
70个
全息波形回顾
40秒
40秒
40秒
120秒
PM-9000 Express
72h 400
60个
60个
40秒
PM-6000
72h 400 60个 60个 40秒
迈瑞监护仪比较
通道数
4
4
5
8
8
尺寸 重量
318x154 305x260x2 x264mm 60 mm
6.8Kg
5.5Kg
252 ×246 ×118mm
4Kg
305 x 144 x 274 mm
5.2Kg
318 ×264 ×148mm
5.4Kg
适用范围:
√
√
√
√
√
成人、儿
童、新生
儿
PM-6000
分体化 插件式 12.1 "超薄
形回顾 *联网功能 *他床观察
迈瑞监护仪比较
设备型号
机型
屏幕
MEC 1000
一体化 便携式
10.4" TFT
PM-5000
一体化 便携式
9" CRT
PM-8000
一体化 便携式
8.4" TFT
PM-7000
一体化 便携式 10.4"
TFT
PM-9000 Express
一体化 便携式
12.1" TFT
迈瑞监护仪介绍
PM 9000 Express
PM 7000 PM 8000
PM 5000 MEC1000
PM 6000
MEC-1000 便携式多参数监护仪
MEC-1000 便携式多参数监护仪
• 10.4寸彩色TFT,最多4道波形 • 3导心电、无创血压、血氧、脉搏、
单通道体温、呼吸 • 心律失常和ST段分析、起搏分析、药物计算功能 • 72小时趋势数据、400组NIBP测量结果 • 记录功能 • 网络功能
简易挂钩
不挂用时，可折叠收平
PM-7000 便携式 多参数监护仪
PM-7000 便携式多参数监护仪
*10.4” 彩色TFT屏幕 *最多显示8道波形 *监测参数全面——10个参数
无创：心电（5导联）、呼吸、无创血压、体温、血氧饱和 度、脉率 有创：双道有创压、心输出量 气体:呼吸末二氧化碳、麻醉气体/氧气 *心律失常、 起搏分析及ST段分析 *全参数的96小时趋势图、表回顾、存储80个心律失常事件 *Nurse Call护士呼叫功能 *Pitch Tone脉搏调制音 *支持有线、无线联网 *他床观察
TFT 8
√
迈瑞监护仪比较
监测参数
设备型号
无创六参数
MASIMO血氧
MEC-1000 PM-5000
√,
√
1TEMP 1TEMP
PM-8000
√ 1TEMP √选配
PM-7000
√ 2TEMP
PM-9000 Express
√ 2TEMP
√选配
√标配
PM-6000
√ 2TEMP √标配
IBP
单IBP
PM-5000 多参数监护仪
PM-5000 多参数监护仪
大屏幕9″CRT显示，最多显示4道波形 监护参数： 心电、呼吸、无创血压、 血氧饱和度、脉搏、单体温 心律失常分析、ST段分析及起搏分析 72小时趋势图表存储、回顾、记录， 所有参数的60个报警事件回顾、记录 药物浓度计算、心电波形级联 特有的夜间监护功能 内置双通道记录仪
