电力系统分析课程设计报告书---区域电网规划与设计
电力系统分析课程设计报告书区域电网规划与设计1 设计任务书区域电网课程设计任务书（一）1．发电厂、变电所相对地理位置及距离如图1所示（距离单位为km）。
图1 发电厂、变电所相对地理位置及距离2.距离L1=150kmL2=120kmL3=110kmL4=100km3.发电厂技术参数表1-1火电厂技术参数火电厂 A 额定功率因数ecos装机台数、容量（MW）125MW×3 0.90 50MW×4 0.85 25MW×4 0.80A112131 L1 L3L2L444.负荷情况表1-2 负荷情况荷为500MW，装机容量为525MW，要求发电厂在最大综合负荷时向系统提供有功功率220MW。
2 初选方案的选择2.1 检验功率平衡，确定电厂的运行方式最大综合负荷∑Pmax=k1k2∑Pimax=0.09×1.15×(100+100+120+ 120+220)=683.1(MW)1、储备系数k% = 系统总装机（MW）−系统最大综合负荷/系统最大综合负荷×100k%=125×3+50×4+25×4−683.1683.1×100=−1.1<10因为k%<10,故系统总装机不够，需再两台50MW的发电机，此时k%=125×2+50×4+25×4+100−683.1683.1×100=13.5>10满足条件。
2、最小负荷时，发电机组运行方式最小负荷时的总负荷为：70+70+90+80=310(MW)，故运行两台125MW，一台50MW，一台25MW的机组即可，P G=125×2+50+25=325(MW)2.2 初选方案的分析计算1.根据负荷对供电可靠性的要求拟定5个初步接线方案方案一：方案二：方案三：方案四：方案五：2、按均一网对其进行粗略潮流分布计算均一网初步功率分布的计算公式如下：S a=∑S i L i n1∑L in1环网潮流有功功率计算公式：P=∑P m L m ∑L m①供电路径ΣL×1.1②导线长度（消耗有色金属）ΣL×1.1（考虑单、双回线）③开关台数（单回线：2台开关，双回线：4台开关）④负荷矩ΣPL (双：12ΣPL)⑤最大故障电压损耗∆U max=0.05×ΣPL×10−2(kV)3、计算过程方案一的粗略潮流计算：P1=120MW P2=100MW P3=120MW P4=100MWL1=180km L2=100km L3=110km L4=163km L5=192km 供电路径：X=(L1+L2+L3+L4+L5)×1.1=819.5 km导线长度：L=(L1+L2+L3+L4+L5)×1.1=819.5 km 开关台数：N=5×2=10P a=P4(L2+L3+L4+L5)+P1(L3+L4+L5)+P3(L4+L5)+P2L5L1+L2+L3+L4+L5=234MWP b=P2(L1+L2+L3+L4)+P3(L1+L2+L3)+P1(L1+L2)+P4L1L1+L2+L3+L4+L5=206MWP a+P b=206+234=440MW=P1+P2+P3+P4负荷矩：∑PL=P a L1+(P a−P1)L2+(P a−P1−P3)L3+P b L5 +(P b−P2)L4= 113890L1断路：∑PL=(P1+P2+P3+P4)L5+(P1+P3+P4)L4+(P1+P3)L3+P1L2= 158980MWL5断路：∑PL=(P1+P3+P4+P2)L1+(P3+P4+P2)L2+(P4+P2)L3+P2L4=174100MW⋅km最大故障电压损耗：∆U max 1=0.05×15300×10−2=79.49kV∆U max 2=0.05×174100×10−2=87.05 kV方案二的粗略潮流计算：P1=120MW P2=100MW P3=120MW P4=100MWL1=150km L2=120km L3=162.8km L4=148.6km L5=180.3km供电路径：X=(L1+L2+L3+L5+L4)×1.1=834.6km导线长度：L=(L1+L2+L3+L5+L4)×1.1=834.6km开关台数：N=4×2+4=12P a=P1(L2+L3+L5+L4)+P3(L3+L5+L4)+P3(L5+L4)+P4L5L2+L3+L1+L5=235.5MWP b=P4(L1+L2+L3+L4)+P3(L1+L2+L3)+P2(L1+L2)+P1(L1L2+L3+L1+L5∙=204.5MWP a+P b=235.5+204.5=440MW=P1+P2+P3+P4负荷矩：∑PL=P a L5+(P a−P4)L4+(P a−P4−P3)L3+P b L1+(P b−P4)= 105392.85L1断路：∑PL=L5(P1+P2+P3+P4)+L4(P1+P2+P3)+L3(P1+P2)+L2P1=178848MV∙km L5断路：∑PL=L1(P1+P2+P3+P4)+L2(P1+P2+P3)+L3(P1+P2)+L4P1=154776MV∙km 最大故障电压损耗：∆U max 1=0.05×178848×10−2=89.424 kV∆U max 2=0.05×154776×10−2=77.388 kV方案三的粗略潮流计算：P1=120MW P2=100MW P3=120MW P4=100MWL1=180.3km L2=120km L3=110km L4=148.7km L5=192.1km供电路径：X=(180.3+120+110+148.7+192.1)×1.1=826.21km导线长度：L=(180.3+120+110+148.7+192.1)×1.1=826.21km开关台数：N=5×2=10P a=P4(L4+L3+L2+L5)+P3(L3+L2+L5)+P1(L2+L5)+P2L5L1+L2+L3+L4+L5=218.9MWP b=P2(L2+L3+L4+L1)+P1(L3+L4+L1)+P3(L4+L1)+P4L1L1+L2+L3+L4+L5=221.1MWP a+P b=218.9+221.1=440MW=P1+P2+P3+P4负荷矩：∑PL=P a L1+(P a−P4)L4+(P a−P4−P3)L3+P b L5+(P b−P2)L2= 113845.41MVL1断路：∑PL=(P1+P2+P3+P4)L5+(P1+P3+P4)L2+(P3+P4)L3=164394MW∙kmL2断路：∑PL=(P1+P2+P3+P4)L1+(P2+P3+P1)L4+(P2+P1)L3+P2L2 =166090MW∙km最大故障电压损耗：∆U max 1=0.05×164394×10−2=82.197kV∆U max 2=0.05×166090×10−2=83.045kV方案四的粗略潮流计算：P1=120MW P2=100MW P3=100MW P4=120MWL1=150km L2=120km L3=163km L4=149km L5=100km供电路径：X=(120+150+100+163+149)×1.1=750.2km导线长度：L=(120+150×2+100+163+149)×1.1=915.2km 开关台数：N=4×2+4=12P a=(P1+P3)(L3+L4+L5)+P4(L4+L5)+P2L5L1+L3+L4+L5=167.529MWP b=P2(L3+L4+L1)+P4(L1+L3)+(P1+P3)L1L1+L3+L4+L5=152.406MWP a+P b=181.870+138.131=320.001MW=P1+P2+P3+P4负荷矩：∑PL=P a L1+12P3L2+(P a−P1−P3)×L3+P b L5+(P b−P2)L4= 53947.499MVL1断路:∑PL=(P1+P2+P3+P4)L5+(P1+P3+P4)L4+(P1+P3)L3+12P3L2=87697.499MW∙km L5断路：∑PL=(P1+P2+P3+P4)L1+(P2+P4)L3+P2L4+12P3L2=122258MW∙km L2断路：∑PL=(P1+P2+P3+P4)L1+(P2+P4)L3+P2L4+12P3L2=114080MW∙km最大故障电压损耗：∆U max 1=0.05×107597×10−2=43.849kV ∆U max 2=0.05×82983×10−2=61.129kV；；∆U max 3=0.05×107597×10−2=57.04kV 方案五的粗略潮流计算：P1=120MW P2=100MW P3=120MW P4=100MWL1=150km L2=100km L3=110km L4=163km L5=192km 供电路径：X=(L1+L2+L3+L4+L5)×1.1=786.5 km 导线长度：L=(L1+L2+L3+L4+L5)×1.1=896.5 km 开关台数：N=5×2+2=12P a=P4(L2+L3+L4+L5)+P1(L3+L4+L5)+P3(L4+L5)+P2L5L1+L2+L3+L4+L5=148.78MWP b=P2(L1+L2+L3+L4)+P3(L1+L2+L3)+P1(L1+L2)+P4L1L1+L2+L3+L4+L5=191.21MWP a+P b=206+234=440MW=P1+P2+P3+P4负荷矩：∑PL=P a L1+(P a−P1)L2+(P a−P1−P3)L3+P b L5 +(P b−P2)L4= 77062.35L1断路：∑PL=(P1+P2+P3+P4)L5+(P1+P3+P4)L4+(P1+P3)L3+P1L2= 104400MWL5断路：∑PL=(P1+P3+P4+P2)L1+(P3+P4+P2)L2+(P4+P2)L3+P2L4=91500MW⋅km最大故障电压损耗：∆U max 1=0.05×15300×10−2=52.20V∆U max 2=0.05×174100×10−2=45.25kV3.列表比较，选出2个最佳方案负荷矩太大，一旦建成就满负荷运行如方案一；负荷矩太小，利用率不高，如方案一。
地方电网规划课程设计
地方电网规划课程设计一、课程目标知识目标：1. 让学生掌握地方电网规划的基本知识，包括电网结构、规划原则及主要技术指标。
2. 使学生了解我国电力系统的发展现状及地方电网规划的政策、法规。
3. 引导学生掌握电力系统负荷预测、供电范围划分及电网设备选型的基本方法。
技能目标：1. 培养学生运用所学知识进行地方电网规划方案设计的能力，能独立完成小型电网规划项目。
2. 提高学生分析电力系统问题、提出解决方案的能力，能在实际工程中运用电网规划知识。
3. 培养学生团队协作、沟通表达及组织协调能力，能在电网规划项目中发挥积极作用。
情感态度价值观目标：1. 培养学生热爱电力事业，增强社会责任感和使命感，为地方经济发展贡献力量。
2. 培养学生严谨、务实的学习态度，养成勤奋刻苦、追求卓越的品质。
3. 增进学生对我国电力行业的认同感，激发学生投身电力行业的热情。
本课程旨在结合学生年级特点和知识水平，通过地方电网规划课程的学习，使学生在掌握基本知识、技能的同时，培养其情感态度价值观，为今后从事电力行业工作奠定坚实基础。
二、教学内容1. 电网规划基础知识：包括电网结构、规划原则、主要技术指标及其在地方电网规划中的应用。
教材章节：第一章 电力系统概述，第二章 电网规划基础。
2. 电力系统负荷预测：介绍负荷预测的基本方法、原理及其在地方电网规划中的应用。
教材章节：第三章 负荷预测与供电范围划分。
3. 供电范围划分及电网设备选型：讲解供电范围划分的原则、方法，以及电网设备选型的依据和步骤。
教材章节：第三章 负荷预测与供电范围划分，第四章 电网设备选型。
4. 地方电网规划实践：结合实际案例，让学生分组进行电网规划方案设计，包括负荷预测、供电范围划分、设备选型等。
教材章节：第五章 地方电网规划实践。
5. 电网规划案例分析：分析典型地方电网规划案例，使学生了解电网规划的实际应用，提高分析问题和解决问题的能力。
教材章节：第六章 电网规划案例分析。
地方电网规划课程设计

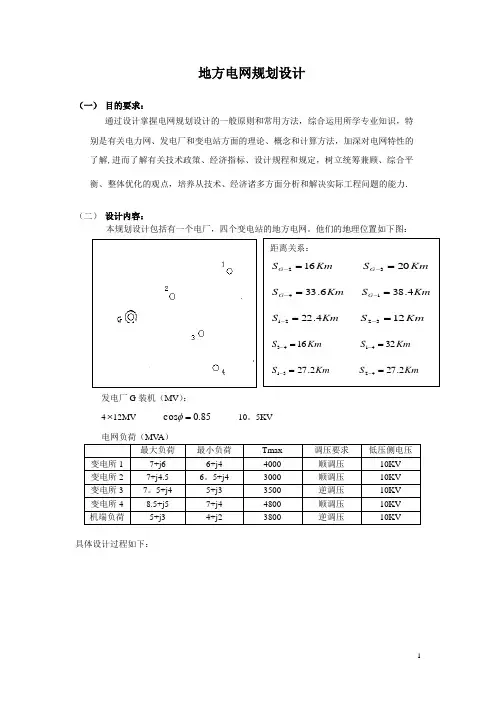

地方电网规划设计（一） 目的要求：通过设计掌握电网规划设计的一般原则和常用方法，综合运用所学专业知识，特别是有关电力网、发电厂和变电站方面的理论、概念和计算方法，加深对电网特性的了解,进而了解有关技术政策、经济指标、设计规程和规定，树立统筹兼顾、综合平衡、整体优化的观点，培养从技术、经济诸多方面分析和解决实际工程问题的能力.（二） 设计内容：本规划设计包括有一个电厂，四个变电站的地方电网。
他们的地理位置如下图：发电厂G 装机（MV ）：4⨯12MV 85.0cos =φ 10。
5KV 电网负荷（MV A ） 最大负荷 最小负荷 Tmax 调压要求 低压侧电压 变电所1 7+j6 6+j4 4000 顺调压 10KV 变电所2 7+j4.5 6。
5+j4 3000 顺调压 10KV 变电所3 7。
5+j4 5+j3 3500 逆调压 10KV 变电所4 8.5+j5 7+j4 4800 顺调压 10KV 机端负荷5+j34+j23800逆调压10KV具体设计过程如下：距离关系：Km S G 162=- Km S G 203=- KmS G 6.334=-KmS G 4.381=-Km S 4.2221=- Km S 1232=- Km S 1643=- Km S 3241=- Km S 2.2731=- Km S 2.2742=-第一节电力网规划设计方案拟订及初步比较1、电力网电压的确定和电网接线的初步选择由于电网电压的高低与电网接线的合理与否有着相互的影响，因此，在这里设计的时候是将两者的选择同时予以考虑。
1.1 电网电压等级的选择电网电压等级符合国家标准电压等级，根据网内线路输送容量的大小和输电距离，在此确定电网的电压等级为110KV1.2 电网接线方式这里所拟订的电网接线方式为全为有备用接线方式，这是从电网供电的可靠性、灵活性与安全性来考虑的.当网络内任何一段线路因发生故障或检修而断开时，不会对用户中断供电。
地方电网规划课程设计48042

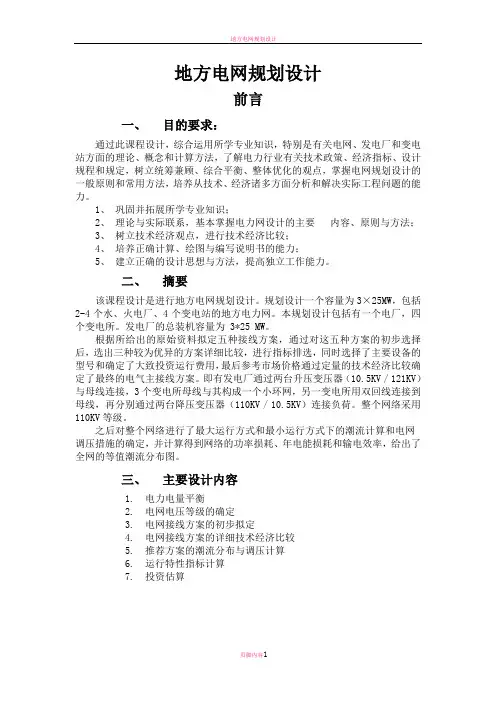

地方电网规划设计前言一、目的要求：通过此课程设计，综合运用所学专业知识，特别是有关电网、发电厂和变电站方面的理论、概念和计算方法，了解电力行业有关技术政策、经济指标、设计规程和规定，树立统筹兼顾、综合平衡、整体优化的观点，掌握电网规划设计的一般原则和常用方法，培养从技术、经济诸多方面分析和解决实际工程问题的能力。
