关于电磁流量计量程上限
FLS F6.60电磁流量计安全说明说明书
FLS F6.60电磁流量计安全说明通用说明• 必须按以下说明手册安装并使用产品。
• 此产品设计用于连接其他仪表，如果使用不当，这些仪表可能存在危险。
在使用前，应阅读所有相关仪表手册，并遵守相关规定。
• 产品安装与接线只能由有资质的人员完成。
• 请勿改动产品构造。
安装与调试说明• 在进行输入与输出接线之前，应切断仪表电源。
• 仪表使用不得超过极限值规定。
• 要清洁设备单元，请只使用兼容化学制品。
包装清单请核实产品完整，并且没有任何损坏。
必须包含以下物品：• F6.60 电磁流量计• F6.60 电磁流量计说明手册• 带接口软件的 USB 笔式驱动器• 用于仪表/电脑接口的 USB 电缆说明新型 FLS F6.60 是一种无移动机械部件的流量计，可以用于测量具有导电性的匀质污染液体。
F6.60可以提供三种不同的选项：与FLS流量监视器相连的频率输出，长距离传输和PLC连接的4-20mA输出,以及新的可自由设置的体积脉冲输出。
F6.60插入型电磁流量计装有USB接口和完整专用软件（可从FLS网站免费下载），可以通过电脑按照特殊的安装要求轻松设置所有参数（例如满刻度和截止参数）。
此特定设计可以在DN15（0.5”） - DN600（24”）的宽范围管道尺寸内实现精确的流量测量。
技术数据通用• 管道尺寸范围：DN15 至 DN600（0.5”至 24”）• 最大流量范围：0.05 - 8m/s（0.15 - 26.24 ft./s）• 满量程：8 m/s (26.24 ft/s)• 线性：读数的± 1% + 1.0 cm/s• 可重复性：读数的± 0.5%• 外壳：IP65• 材料：- 箱体：PC/ABS- 垫片：EPDM• 焊接材料：- 传感器本体：316L SS/PVDF；316L SS/PEEK；CuNi合金/PVDF- O形圈：EPDM或FPM- 电极：316L SS 或 CuNi 合金电气• 电源：- 12 - 24VDC±10% 稳压（逆极性和短路保护）- 最大电流：消耗量：250 mA- 保护性接地：< 10 Ω• 电流输出：- 4-20 mA，隔离- 最大环路阻抗：800Ω（24VDC）- 250Ω（12VDC）- 正流量指示或负流量指示• 固态继电器输出：- 用户可选择：最小值警报、最大值警报、体积测定、脉冲输出、窗口警报、关闭- 光隔离，50mA最大漏电流，24VDC最大上拉电压- 最大脉冲/分钟：300- 迟滞：用户可选择• 开路集电极输出（频率）：- 类型：开路集电极NPN- 频率：0 – 800 Hz- 最大上拉电压：24 VDC- 最大电流：50 mA，限流- 与FLS M9.02、M9.03、M9.50兼容• 开路集电极输出（方向）：- 类型：开路集电极NPN- 最大上拉电压：24 VDC- 最大电流：50mA，限流- 电流方向：0 VDC 箭头方向+ VDC 箭头反向环境• 存储温度：-30°C - +80°C（-22°F - 176°F)• 环境温度：-20°C - +70°C（-4°F - 158°F)•相对湿度：0 - 95%（无结露）• 液体条件：- 均质液体、糊剂或料浆，还有固体成份- 最小电导率：20 μS- 温度：PVDF底部版本：-10°C - +60°C（14°F - 140°F）PEEK底部版本：-10°C - +150°C（14°F - 302°F)• 最大工作压力：- 16 bar @ 25°C (232 psi @ 77°F)- 8.6 bar @ 60°C (124 psi @ 140°F)标准和认证•按照ISO 9001要求制造•按照ISO 14001要求制造•CE•RoHS合规性•GOST R尺寸A 传感器本体B F6.60 电磁流量计1 O形圈（EPDM 或 FPM）2 传感器本体（316L SS 或 CuNi）3 隔离板（PVDF 或 PEEK）4 电极（316L SS 或 CuNi）5 电缆填料盖6 管件内安装使用的 ABS 端帽7 电子盒安装管道位置• 图1中显示的六个最普通的安装配置有助于在管道中为转轮式流量传感器和电磁流量传感器选择最佳位置。
电磁流量计
表 2 D 型传感器外形尺寸及口径、公称压力、衬里材料一览表 口径 （mm） 6 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 0.6 1.0 √ √ √ √ √ √ √ √ √ 700 800 900 1000 1200 1.6 4.0 公称压力 （MPa） FEP √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 500 550 600 300 350 400 450 250 200 150 95 105 115 140 150 165 185 200 220 250 285 340 395 445 505 565 615 670 780 895 1015 1115 1230 1405 155 160 166 180 190 201 220 235 254 284 314 369 430 480 540 595 640 700 800 910 1020 1120 1230 1450 65 75 85 100 110 125 145 160 180 210 240 295 350 400 460 515 565 620 725 840 950 1050 1160 1340 12×22 16×26 20×26 20×26 20×30 24×30 24×33 28×33 28×36 32×33 12×22 8×22 8×18 4×18 4×14 Ne 衬里材料 Po PTFE L 外形尺寸（mm） D 90 H 145 K 60 连接尺寸 N×Φ
仪器仪表题库
仪表车间考试题（一）一、填空题1、热电偶的安装地点应远离磁场，且冷端温度不大于（100）ºC2、电磁流量计安装的最小直管段的要求为上游侧为（5）DN，下游侧为（2）DN。
3、现场总线通讯传送的是（数字）信号，模拟通信传送的是（4~20mA模拟）信号。
4、目前国内生产调节阀有（线性）、（等百分比）、（快开）等3种流量特性。
5、测量范围0-100ºC的下限值为（0ºC），上限值为(100 ºC)，量程为(100 ºC)。
6、补偿导线敷设完后，应用500V兆欧表进行线间、线地绝缘试验，绝缘电阻应高于(5 MΩ)7、电磁流量计是根据(法拉第电磁感应定律)制成的一种测量（流体）体积流量的仪表。
由于只能测量导电液体，因此对于(气体)、(蒸汽)以及（石油制品），或者电导率很低的液体不能测量。
8、热电偶的热电特性由（电极材料的化学成分）和（物理性能）所决定。
热电势的大小与（热电偶的材料）及（两端温度）有关，与热偶丝的（粗细）和（长短）无关。
9、膨胀式温度计是利用物体受热体积膨胀的原理，其中包括(气体)、(液体)和(固体)膨胀式温度计。
10、温度一次部件若安装在管道的拐弯处或倾斜安装，应（逆着介质流向）。
11、标准的节流装置的形式有（孔板）、（喷嘴）、（文丘里管）等。
12、一次阀门的严密试验，用（1.25）倍的工作压力进行水压试验，（5）分钟无渗透现象。
13、霍尼韦尔ST3000系列智能变送器的传感器是（复合半导体）式，它将被测参数转换为（硅芯片电阻值），然后通过测量（电阻）来得到被测差压或压力值。
14、调节阀按能源方式可分为（气动）、（电动）、（液动）调节阀。
15、管道内的流体速度一般情况下，在（管道中心线）处的流量最大，在（管壁）处的流速等于零。
16、DCS系统一般有三个地：（安全保护）地、（仪表信号）地、（本安）地。
17、“E”、“K”型热偶100ºC时的热电势分别为（6.317）、（4.095）mv。
JB∕T 9248-2015 电磁流量计
下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件， 仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191—2008 包装储运图示标志 GB/T 2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB 3836（所有部分） 爆炸性环境 GB 4208—2008 外壳防护等级（IP 代码） GB/T 9112—2010 钢制管法兰 类型与参数 GB/T 13384—2008 机电产品包装通用技术条件 GB/T 17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 GB/T 17626.8 电磁兼容 试验和测量技术 工频磁场抗扰度试验 GB/T 17626.11 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 GB/T 18271.3 过程测量和控制装置通用性能评定方法和程序 第 3 部分：影响量影响的试验 GB/T 18659—2002 封闭管道中导电液体流量的测量 电磁流量计的性能评定方法 GB/T 20729—2006 封闭管道中导电液体流量的测量 法兰安装电磁流量计 总长度 GB/T 25474—2010 工业自动化仪表 公称通径值系列 GB/T 25480—2010 仪器仪表运输、贮存基本环境条件及试验方法 3 术语和定义 GB/T 18659—2002界定的以及下列术语和定义适用于本文件。 3.1 传感器常数 constant of primary device 传感器固有的系数。相当于在1m/s流速下，励磁电流取一定值时的信号电动势，或产生一定电动 势时的励磁电流。也可作为信号电动势与磁场参......................................................................... 5 6.1 6.2 6.3 6.4 与准确度有关的要求 ............................................................ 与影响量有关的要求 ............................................................ 其他要求 ...................................................................... 智能型流量计的基本功能要求 .................................................... 5 6 7 8
电磁流量计(上海光华)
工作压力 工作电流 防护等级
最大潜水深度 5m ≤0.5A或≤0.25A IP68（防潜水）
配套 转换器型号 输出信号
显示 通讯接口 适用电源
应用
LDZ－4B、4B(S)型 LDZ－5型 、LDZ－6型 0～10mA DC或4～20mA DC
* * 频率 (脉冲) 上限1-5000Hz (上限5000CP/S)
ISO 9001
注册证号: CCQE0800A0130
沪制00000214
LDG-/K 传感器
LDZ-4B、4B(S)型 转 换 器
中国 核工 业集团公司 上海光华 仪表 厂
目 录
1.概述 ..................................................................................................................................................................1 2.工作原理...........................................................................................................................................................1 3.性能简介...........................................................................................................................................................2 4.外形和安装尺寸................................................................................................................................................5 5.电磁流量计口径的选择.....................................................................................................................................8 6.电极材料的选择..............................................................................................................................................10 7.衬里材料的选择..............................................................................................................................................11 8.防护等级的选择..............................................................................................................................................11 9.接地环的选择..................................................................................................................................................11 10.传感器在管道上的安装..................................................................................................................................11 11. 选型编码说明................................................................................................................................................16 12.电磁流量转换器............................................................................................................................................18 13.防爆合格证...................................................................................................................................................22

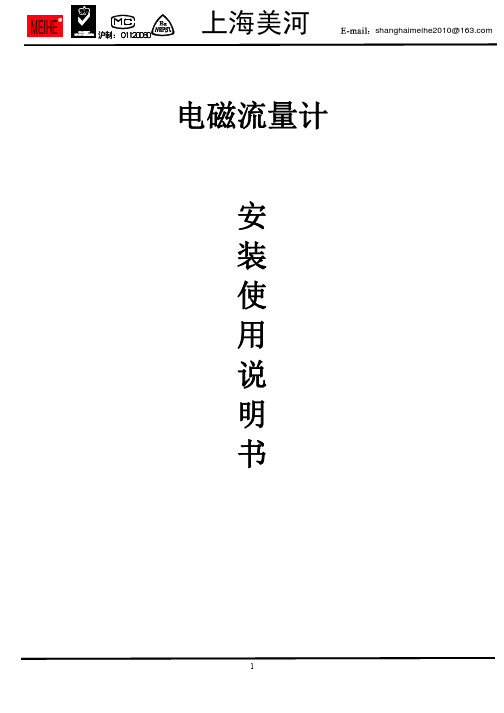

MLD型电磁流量计说明书
15m/s
DN15 ～ 示值的：±0.3%(流速≥1m/s)；±3mm/s(流速＜1m/s)
DN600
DN700 ～ 示值的：±0.5%(流速≥0.8m/s)；±4mm/s(流速＜10.8m/s)
DN3000
≥5μs/cm
4.0MPa
1.6MPa
1.0MPa
0.6MPa
6.3、10MPa
DN15 ～ DN15 ～ DN200 ～ DN700 ～ 特殊订货
6
MEIHE
沪制：０１１２００６０
上海美河
shanghaimeihe2010@
八、电磁流量计电极材料的选择
电极材料的耐腐蚀性能(仅供参考)
材料
耐腐蚀性能
含钼不锈刚
适用：生活/工业用水、污水、弱酸碱盐液、常温浓硝酸
(0Cr18N12MO2Ti) 不适用：氢氟酸、盐酸、氯、溴、碘等介质
哈氏 B
执行标准 公称通径
最高流速 精确度
流体电导率 公称压力
环境温度
衬里材料 最高流 体温度
电极材料 外壳防护
间距(分离型)
JB/T9248-1999
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、
400、
450、500、600、700、800、900、1000、1200、1400、1600、1800、2000
·无源隔离晶体管开关输出，可吸收 250mA 的电源，耐压 35V
双 路 报 警 输 ·可报警(编程)高\低流量、空管、故障状态、正\反向流量、模
出
拟量
超量程、脉冲量超量程、脉冲小信号切除，输出极性可
选
·带隔离保护的晶体管开关输出，可吸收 250mA 的电流，耐
二次供水泵房里面的电磁流量计参数
一、概述二次供水泵房是指供水设备的关键设施，其中的电磁流量计是其重要组成部分。
电磁流量计作为现代流量测量的一种高精度、稳定性强的仪器，在供水系统中起着至关重要的作用。
本文将围绕二次供水泵房内电磁流量计的参数进行深入探讨。
二、电磁流量计参数的确定1. 测量范围电磁流量计的测量范围是指其能够准确测量的流量范围。
在二次供水泵房中，根据供水系统的实际需求，需确定合适的测量范围，以保证其在不同工况下的准确性。
2. 精度级别电磁流量计的精度级别是其测量准确度的表示。
在二次供水泵房中，精度级别的确定需根据所测量流量的变化范围和对精度的要求来确定，以保证其在实际运行中能够满足需求。
3. 输出信号电磁流量计的输出信号是指其将测量结果转化为标准信号输出的能力。
在二次供水泵房中，输出信号的稳定性和准确性对后续控制和监测工作至关重要，需根据实际需要确定合适的输出信号类型和范围。
4. 介质流速介质流速是指在电磁流量计内介质的流速，是影响其测量准确度的重要参数。
在二次供水泵房中，需对介质流速进行准确的测量和分析，以保证电磁流量计的正常工作。
三、参数调试与校准1. 参数设定在安装完电磁流量计后，需根据其技术要求进行参数设定，包括测量范围、精度级别、输出信号等参数的设置，确保其在实际运行中能够按需工作。
2. 校准方法定期对二次供水泵房内的电磁流量计进行校准是保证其测量准确度的重要手段。
校准方法包括标准流量法、比较法等，需结合实际情况选择合适的方法进行校准工作。
3. 校准周期校准周期是指对电磁流量计进行校准的时间间隔，其确定需考虑供水系统的运行情况、环境条件等因素，以保证校准的及时性和准确性。
四、常见问题与处理1. 信号干扰在实际运行中，二次供水泵房内的电磁流量计可能会受到外部信号干扰，影响其正常工作。
处理方法包括加装屏蔽罩、提高接地等措施，以降低干扰影响。
2. 介质变化介质的温度、压力变化可能会影响电磁流量计的测量准确度，需要针对性的调整和处理，确保其稳定工作。
电磁流量计使用说明书
电磁流量计使用说明书武汉磐宇科技发展有限公司1 产品用途与适用范围1.1 特点：■频率可编程低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；■采用新型含有FLASH存贮器的16位超低功耗微处理器，集成度高，运算速度快，计算精度高。
■全数字量处理，抗干扰能力强，测量可靠；■超低EMI开关电源，适用电源电压变化范围大，效率高，温升小。
EMC性能好；■中英文菜单操作，使用方便，操作简单，易学易懂；■高清晰度背光宽温型LCD显示；■能进行双向流量测量、双向总量累计。
具有量程自动切换功能，更有效地提高了模拟电流和频率输出的测量精度，特别适用于昼夜流量范围变化大并需要发出控制信号的场合。
流量测量范围度可达1500:1。
■内部有三个积算器，分别记录和显示正向累计量、反向累计量及累计差值积算量，方便于流体计量和贸易交接。
■提供隔离或非隔离RS485/RS232C数字通讯接口，并支持MODBUS、PROFIBUS-DP及HART 等现场总线通讯方式；■采用恒流源流体电阻测量，可以在长线传输的情况下，准确测量电极信号内阻。
不仅可用来判别传感器内流体是否空管，而且能够判别电极被污染、覆盖等异常现象，为用户提供清洗电极等故障处理信息；■使用智能化判断，不采用测量修正设置，空管报警与电极检测应用更加便捷。
■先进的“粗大误差处理”技术，能够切除浆液等流体测量尖状干扰，减小输出跳动，保持高精度测量并使输出更加稳定；■具有流体密度设置，可以显示质量流量；■恒流励磁电流范围大，可与不同制造商、不同类型的电磁流量传感器配套使用；■具有积算器远程清零的控制功能，具有开启与停止累计的接点信号输入，适于总量检验和批量处理应用；■具有自检与自诊断功能；■采用先进的非易失性存贮器，电路可靠性更高，有效地保护设置和测量参数；■仪表可选配不掉电时钟及存储器，用于记录掉电时间、上电时间及掉电时刻的流量。
■仪表带有可选小时记录功能，可保存30天以上历史的流量和电极电阻测量值。
浅谈电磁流量计的正确使用要点
电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。
电磁流量计的优点是压损极小,可测流量范围大。
最大流量与最小流量的比值一般为20:1以上,适用的工业管径范围宽,最大可达3m,输出信号和被测流量成线性,精确度较高,可测量电导率≥5μs/cm 的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。
但它不能测量气体、蒸汽以及纯净水的流量。
由于电磁流量计具有许多特点,因而近年来应用相当广泛。
电磁流量计的特点及适用场合与其他流量计相比,电磁流量计具有其独特的优点和特定的应用场合。
1、电磁流量计没有可动部件,也没有阻流件,不会引起压力损失,同时也不会引起磨损,阻塞等问题。
2、电磁流量计是一体积流量测量仪表,在测量过程中不受被测介质的温度、粘度、密度以及导电率(在一定范围内的影响。
3、电磁流量计的量程范围宽,可达1:100。
此外,电磁流量计只与被测介质的平均流速成正比,而与轴对称的流动状态(层流或紊流无关。
4、电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,而且线性好,因此可以将测量信号直接用转换器线性的转换成标准信号输出。
LD-T型可就地指示,LD型可远距离传送。
当然,电磁流量计也有其局限性和不足之处。
例如气体和水处理较好的供热用水。
另外在高温条件下其衬里需考虑。
(1电磁流量计的应用有一定局限性,它只能测量导电介质的液体流量,=,不能测量电导率很低的液体,如石油制品和有机溶剂等。
(2不能测量气体、蒸汽和含有较多较大气泡的液体。
通用型电磁流量计由于衬里材料和电气绝缘材料的限制,不能用于测量温度和压力较高的液体。
例如气体和水处理较好的供热用水。
另外在高温条件下其衬里需考虑。
(3流速与速度分布不符合设定条件时,将产生较大的测量误差。
(4当液体流速过低时,要把与干扰信号相同数量级的感应电势进行放大和测量是较困难的、且仪表也易产生零点漂移。
因此,电磁流量计的满量程流速下限一般不得低于0.3m/s 。
10系列电磁流量计量程范围设置
按键控制 同时按 按 键， 键 键并保持3秒以上直接回到主显示页位置，同时 键步步退出功能矩阵到主显示页位置，同时按 键取消数据输入。
按 进入菜单，按 键找到CURRENT OUTPUT（电流输出）。 输入密码：0010，也可以直接输入“10” ，当从左向右数第三个“*”号变成回车键后按“E”确认就可。
输入密码:0010，修改量程 Promag Promag Promag P L W 最小/ 最大满量程值m3/h (v ~ 0.3 或10 m/s) 20-600 20-600 20-600 35- 1100 55-1700 80-2400 1103300 140-4200 140-4200 180 5400 220 6600 310-9600 42013500 48015200 35- 1100 55-1700 80-2400 110-3300 140-4200 140-4200 180-5400 220-6600 310-9600 42013500 48015200 35- 1100 55-1700 80-2400 110-3300 140-4200 180-5400 220-6600 310-9600 PP 最小/ 最大满量程值m3/h (v ~ 0.3 或10 m/s) 550-18000 55018000 690-22500 69022500 850-28000 85028000 950-40000 95040000 1250-40000 125040000
-
-
Promag Promag Promag P L W 最小/ 最大满量程值m3/h (v ~ 0.3 或10 m/s) 170055000 220070000 280090000 3400110000
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁流量计是根据导电流体流经测量管时，在交变磁场中产生随流速变化的电动势，经过电路转换成相应流量的一种速度式流量计。
在应用中，流体的速度是有限的，因此电磁流量计的口径决定了电磁流量计的测量上限。
有一台DN15的电磁流量计，在设计时根据工艺要求选的口径，可是在实际应用的时候却发现，电磁流量计的示数不能达到工艺要求，满足工艺条件时，流量计已经超量程。
这种情况下，工艺要求修改量程，以便在加大流量的情况下示数不会超量程，实现大流量下的检测。
同时对控制室DCS的量程进行组态。
在现场修改量程的过程中发现，有一项USL，可解释为流量计能测的最大量程。
这一项对于不同口径的流量计是一个常数，而量程URV最大可设置为跟USV一致。
这样，我们尝试着一个错误的使用方法，将他的量程扩大来适应让流量，要实现这一步，必须把尺寸组态改了，只有把口径改大了，量程才可以设置大。
这样工艺是可以看到一个比较大的流量，可是测量的结果却是没有任何意义的假数据。
之后，此处证明流量计选型过小，更换更大口径的流量计。
关于电磁流量计，在刚接触时，对电磁流量计的空管报警这项不懂，看到表有满量程或22ma 输出，只想怎么样把流量改小而曾经把口径改很小，结果在生产投运时，产生虚假的数据，而从新改正。
