西南大学17秋[0928]《传感器与测试技术》作业答案
《传感器与检测技术》试题及答案.pdf
《传感器与检测技术》试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
3、光电传感器的理论基础是光电效应。
通常把光线照射到物体表面后产生的光电效应分为三类。
第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材料内部电阻率改变的内光电 效应，这类元件有光敏电阻；第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应，这类元件有光电池、光电仪表。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k 0σ−σ⎰+−。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
（2分）9. 电位器传器的（线性），假定电位器全长为Xmax, 其总电阻为Rmax ，它的滑臂间的阻值可以用Rx = （① Xmax/x Rmax,②x/Xmax Rmax ,③ Xmax/XRmax ④X/XmaxRmax ）来计算，其中电阻灵敏度Rr=（① 2p(b+h)/At , ② 2pAt/b+h, ③ 2A(b+b)/pt, ④ 2Atp(b+h)）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
西南大学17秋[0928]《传感器与测试技术》作业答案汇总
![西南大学17秋[0928]《传感器与测试技术》作业答案汇总](https://img.taocdn.com/s3/m/ebc36017bb68a98271fefa58.png)
1、结构型传感器是依靠传感器( )的变化实现信号变换的。
1.材料物理特性<="" label="">2.体积大小3.结构参数<br</br4.电阻值2、阻抗头是测量振动系统( )的拾振器。
1.振动位移2.振动加速度3.激振力4.激振力及其响应3、常用于测量大位移的传感器有( )1.感应同步器<br</br2.应变电阻式3.霍尔式<="" label="">4.涡流式4、应变片的选择包括类型的选择、材料的选用、阻值的选择和( )等。
1.测量范围的选择2.电源的选择3.精度的选择4.尺寸的选择5、半导体应变片具有( )等优点。
1.灵敏度高<br</br2.温度稳定性好3.可靠性高4.接口电路复杂6、莫尔条纹光栅传感器的输出信号的类型是( )1.正弦波2.数字脉冲3.调幅信号4.调频信号7、非线性度是表示校准曲线( )的程度。
1.接近真值2.偏离拟合直线3.正反行程不重合4.重复性8、差动电桥由环境温度变化引起的误差为( )。
1.最大2.最小3.可以控制4.没有误差9、信号传输过程中，产生干扰的原因是( )1.信号是缓变的2.信号是快变的3.干扰的耦合通道4.信号是交流的10、对压电式加速度传感器，希望其固有频率( )。
1.接近于零2.尽量低些3.尽量高些4.是任意的11、常用于测量大位移的传感器有( )1.感应同步器2.应变电阻式3.霍尔式4.涡流式12、将电阻应变片贴在( )上，就可以分别做成测力、位移、加速度等参数的传感器。
1.质量块2.刚性机器组件3.非弹性导体4.弹性元件13、结构型传感器是依靠传感器( )的变化实现信号变换的。
1.材料物理特性2.体积大小3.结构参数4.电阻值14、将电阻R 和电容 C 串联后再并联到继电器或电源开关两端所构成的 RC吸收电路，其作用是( )。
《传感器与检测技术》试卷及答案(整理整齐)
（试卷一）第一部分 选择题（共24分）一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和未选均无分。
1．下列被测物理量适合于使用红外传感器进行测量的是（ C ）A ．压力B ．力矩C ．温度D ．厚度2．属于传感器动态特性指标的是（ D ）A ．重复性B ．线性度C ．灵敏度D ．固有频率3．按照工作原理分类，固体图象式传感器属于（ A ）A ．光电式传感器B ．电容式传感器C ．压电式传感器D ．磁电式传感器4．测量范围大的电容式位移传感器的类型为（ D ）A ．变极板面积型B ．变极距型C ．变介质型D ．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（ C ）A ．两个桥臂都应当用大电阻值工作应变片B ．两个桥臂都应当用两个工作应变片串联C ．两个桥臂应当分别用应变量变化相反的工作应变片D ．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（ D ）A ．电缆的安装与固定方式B ．电缆的长度C ．前置放大器的输出阻抗D ．前置放大器的输入阻抗7．固体半导体摄像元件CCD 是一种（ C ）A ．PN 结光电二极管电路B ．PNP 型晶体管集成电路C ．MOS 型晶体管开关集成电路D ．NPN 型晶体管集成电路8．将电阻R 和电容C 串联后再并联到继电器或电源开关两端所构成的RC 吸收电路，其作用是（ D ）A ．抑制共模噪声B ．抑制差模噪声C ．克服串扰D ．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Y n 应选为（ A ）A ．0.301B ．0.303C ．0.308D ．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V ，则该转换器能分辨出的最小输入电压信号为（ B ）A ．1.22mVB ．2.44mVC ．3.66mVD ．4.88mV11．周期信号的自相关函数必为（ A ）A ．周期偶函数B ．非周期偶函数C ．周期奇函数D ．非周期奇函数12．已知函数x(t)的傅里叶变换为X （f ），则函数y(t)=2x(3t)的傅里叶变换为（ B ）A ．2X()B ．X()C ．X(f)D ．2X(f)f 323f 323第二部分 非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。
《传感器与检测技术》期末试卷与答案
《传感器与检测技术》期末试卷与答案一、单项选择题（每题1分，共15分）1、镍铬-镍硅热电偶灵敏度为0.04 mV/℃，把它放在温度为1200℃处，若以指示仪表作为冷端，此处温度为50℃，则热电势大小（）mV。
A、60B、46C、56D、662、已知在某特定条件下材料A与铂配对的热电势为13.967 mV，材料B与铂配对的热电势是8.345 mV，则在此特定条件下，材料A与材料B配对后的热电势为（）mV。
A、5.622B、6.622C、7.622D、8.6223、利用物质的光电效应制成的传感器称为（）A、压电传感器B、光电传感器C、磁电传感器D、温度传感器4、将力学量转换成电压、电流等电信号形式的传感器称为（）A、力敏传感器B、光电传感器C、智能传感器D、电阻传感器5、磁敏传感器中将被测物理量转换为电势的霍尔传感器是利用（）A、压电效应原理B、力学效应原理C、光电效应原理D、霍尔效应原理6、超声波传感器的声波频率（）A、低于16HzB、低于10kHzC、高于10kHzD、高于20kHz7、热电偶在温度测量中应用非常广泛，其工作原理是（）A、热电效应B、光电效应C、磁电效应D、热敏效应8、能够测量大气湿度的传感器称为（）A、温度传感器B、湿度传感器C、光电器件D、热敏元件9、为了检测我们生活环境周围的有害的气体的浓度，常采用（）A、湿度传感器B、温度传感器C、气敏传感器D、力敏传感器10. 以下属于无源型传感器是（）A、发电型B、热电偶C、气敏传感器D、电阻式传感器11. 光电传感器的基本原理是物质的（）A、压电效应B、光电效应C、磁电效应D、热电效应12. 传感器的输出对随时间变化的输入量的响应称为传感器的（）A、动态响应B、线性度C、重复性D、稳定性13. 压磁式传感器的原理是利用铁磁材料的（）A、压电效应B、压磁效应C、光电效应D、霍尔效应14. 超声波在以下介质中传播时强度会发生衰减，其中衰减最大的是（）A、半导体B、石油C、空气D、水15. 下列可实现非接触测量的温度传感器是（）A热膨胀式B、压力式C、热电偶D、比色高温计二、不定项选择题（每题2分，共10分）1．电阻应变片的线路温度补偿方法有（）。
西南大学18秋[0928]传感器与测试技术作业答案
![西南大学18秋[0928]传感器与测试技术作业答案](https://img.taocdn.com/s3/m/ca6dfb2c83c4bb4cf7ecd1e7.png)
1、金属应变片与应变电阻材料本身相比较，前者的灵敏系数( )。
1.与前者相等2.大3.小2、传感器在正、反行程中输出输入曲线不重合称为( )。
1.重复性2.非线性3.迟滞4.灵敏度误差3、用脉冲锤激振时，为了获得较宽的激振频率，可( )。
1.增加锤头硬度2.增大锤重3.增加敲击力4.减小冲击力4、在检测技术中，很多场合采用的是压电型换能器，发射超声波利用压电材料的逆压电效应，而接收信号则1.光电效应zxl2.多普勒频移3.多普勒效应4.正压电效应5、变间隙式电容传感器的非线性误差与极板间初始距离d0之间是( )。
1.正比关系2.反比关系3.无关系6、下列测力传感器中，属于发电型测力传感器的是( )。
1.磁电感应式传感器2.应变式传感器3.自感式传感器4.电容式传感器7、热释电红外传感器的主要原理是首先对红外辐射进行( )，使恒定辐射变成交变辐射，不断地引起铁电输出交变信号。
1.补偿2.滤波3.卷积4.调制8、传感器的动态标定主要是研究传感器的动态响应，而与动态响应有关的参数，对一阶传感器有( )。
1.稳定时间2.时间常数3.阻尼比4.超调量9、属于传感器动态特性指标的是( )。
1.稳定性2.过冲量3.迟滞4.线性度10、磁场屏蔽用的屏蔽体由强磁材料制成，由于其( )极小，因而干扰源所产生的磁通大部分被限制在强1.磁感应强度2.电阻3.磁阻11、热电偶可以测量( )。
1.电压2.热电势3.温度4.压力12、为使探头有效地向工件发射和接收超声波，必须使探头和工件探测面之间有良好的声耦合，耦合方式可1.液浸2.液介3.气介4.固介13、直流电桥的平衡条件可以概括为( )。
1.对臂阻抗之比相等2.相邻臂阻抗之和相等3.对臂阻抗之积相等4.相邻臂阻抗之积相等14、传感器的动态标定主要是研究传感器的动态响应，而与动态响应有关的参数，对二阶传感器有阻尼比和1.超调量2.时间常数3.固有频率4.上升时间15、在霍尔元件的主要指标中，KH是指( )灵敏度。

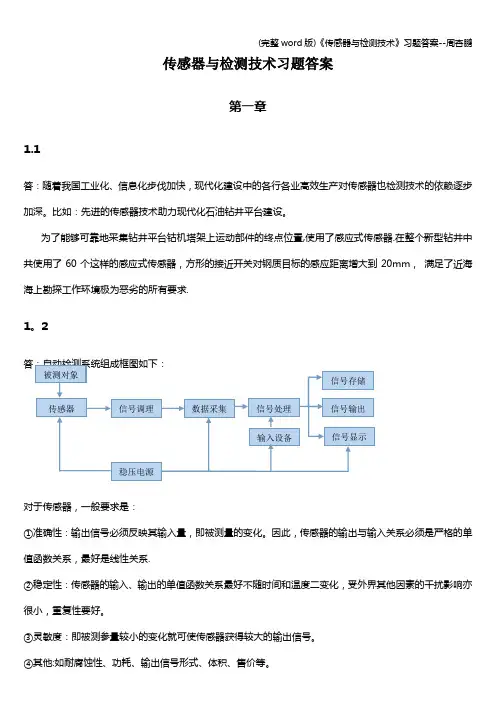

(完整word版)《传感器与检测技术》习题答案--周杏鹏
传感器与检测技术习题答案第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。
比如：先进的传感器技术助力现代化石油钻井平台建设。
为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置,使用了感应式传感器.在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm，满足了近海海上勘探工作环境极为恶劣的所有要求.1。
2对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。
因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系.②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。
③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。
④其他:如耐腐蚀性、功耗、输出信号形式、体积、售价等。
1。
3答：功能:信号调理:在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。
信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似.区别：信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息,并对这些信息按照功能要求进行处理。
可以说，信号调理是进行信号处理的基础。
组成：信号调理:信号放大、信号滤波、A/D转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器(DSP）等1.4答：分类见表1—1（P8)1.5答:按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。
1。
6答：1.不断拓展测量范围，提高管检测精度和可靠性2重视非接触式检测技术研究3检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化,空中电磁波扰动等）综合作用的结果。
(0928)《传感器与测试技术》大作业A答案精选全文
答：该热电阻测量温度电路由热敏电阻、测量电阻和显示电表组成。
图中G为指示电表，R1、R2、R3为固定电阻，Ra为零位调节电阻。热电阻都通过电阻分别为r2、r3、Rg的三个导线和电桥连接，r2和r3分别接在相邻的两臂，当温度变化时，只要它们的Rg分别接在指示电表和电源的回路中，其电阻变化也不会影响电桥的平衡状态，电桥在零位调整时，应使R4=Ra+Rt0为电阻在参考温度（如0C）时的电阻值。三线连接法的缺点之一是可调电阻的接触电阻和电桥臂的电阻相连，可能导致电桥的零点不稳
实用价值：可大大简化热电偶的选配工作。在实际工作中，只要获得有关热电极与标准铂电极配对的热电动势，那么由这两种热电极配对组成热电偶的热电动势便可由上式求得，而不需逐个进行测定。
误差因素：参考端温度受周围环境的影响
减小误差的措施有：
a 0oC恒温法
b 计算修正法（冷端温度修正法）
c 仪表机械零点调整法
d 热电偶补偿法
e 电桥补偿法
f 冷端延长线法
十、霍尔元件的不等位电动势的概念是什么？温度补偿的方法有哪几种？
答：霍尔组件的不等位电势是霍尔组件在额定控制电流作用下，在无外加磁场时，两输出电极之间的空载电势，可用输出的电压表示。
温度补偿方法：a分流电阻法：适用于恒流源供给控制电流的情况。b电桥补偿法
二、光电传感器的理论基础是光电效应。通常把光线照射到物体表面后产生的光电效应分为哪三类。
答：第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；
第二类是利用在光线作用下使材料内部电阻率改变的内光电 效应，这类元件有光敏电阻；
传感器与检测技术试题有答案-(2)精选全文完整版
可编辑修改精选全文完整版一、名词解释（每题4分）1、电涡流效应2、霍尔效应3、光电效应二、填空（每空1分）1、热电阻传感器可分为__金属热电阻式__和___半导体热电阻式__两大类，前者简称__热电阻__，后者简称_热敏电阻_。
2、基于场的定律的传感器称为__结构型___，基于物质定律的传感器称为___物性型___。
3、传感器动态标定使用的标准激励信号分为两类：__正弦__和__阶跃__。
4、半导体材料的应变电阻效应主要基于__压阻_效应。
5、无外磁场时，霍尔元件在额定控制电流下，两霍尔电极之间的开路电势称为__不等位电势____。
6、逆压电效应又叫__电致伸缩___。
基于该效应的____发生器和_____发生器分别是超声检测和声表面波检测技术及仪器的关键器件。
7、压电陶瓷除了具有压电性，还具有__热释电效应__，因此它可制作热电传感器件而用于红外探测器中。
8、光纤的最初研究是应用于___通讯____领域。
9、将一灵敏度为0.08mV/℃的热电偶与电压表相连接，电压表接线端为25℃，若电压表读数为30mV，热电偶的热端温度为_______。
10、脉冲回波法测厚，已知超声波在工件中的声速5000m/s，测得时间间隔为18μs，工件厚度为___5000*9*10^-6=0.045m____。
11、编码器按结构形式有__直线式__编码器和_旋转式_编码器。
12、热电偶传感器的工作基础是____________，其产生的热电势包括________电势和_______电势两部分。
热电偶的___连接导体___定律是工业上运用补偿导线法进行温度补偿的理论基础；__中间温度__定律为制定分度表奠定了理论基础；__参考电极__定律简化了热电偶的选配工作。
电涡流传感器的线圈与被测物体的距离减少时，互感系数M将。
利用电涡流位移传感器测量转速时，被测轴齿盘的材料必须是导磁体。
利用电磁感应原理将被测非电量如位移、压力、流量等转换成线圈或互感量的变化，这种装置称为电感式传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、结构型传感器是依靠传感器( )的变化实现信号变换的。
1.材料物理特性
<="" label="">
2.体积大小
3.结构参数<br
</br
4.电阻值
2、阻抗头是测量振动系统( )的拾振器。
1.振动位移
2.振动加速度
3.激振力
4.激振力及其响应
3、常用于测量大位移的传感器有( )
1.感应同步器<br
</br
2.应变电阻式
3.霍尔式
<="" label="">
4.涡流式
4、应变片的选择包括类型的选择、材料的选用、阻值的选择和( )等。
1.测量范围的选择
2.电源的选择
3.精度的选择
4.尺寸的选择
5、半导体应变片具有( )等优点。
1.灵敏度高<br
</br
2.温度稳定性好
3.可靠性高
4.接口电路复杂
6、莫尔条纹光栅传感器的输出信号的类型是( )
1.正弦波
2.数字脉冲
3.调幅信号
4.调频信号
7、非线性度是表示校准曲线( )的程度。
1.接近真值
2.偏离拟合直线
3.正反行程不重合
4.重复性
8、差动电桥由环境温度变化引起的误差为( )。
1.最大
2.最小
3.可以控制
4.没有误差
9、信号传输过程中，产生干扰的原因是( )
1.信号是缓变的
2.信号是快变的
3.干扰的耦合通道
4.信号是交流的
10、对压电式加速度传感器，希望其固有频率( )。
1.接近于零
2.尽量低些
3.尽量高些
4.是任意的
11、常用于测量大位移的传感器有( )
1.感应同步器
2.应变电阻式
3.霍尔式
4.涡流式
12、将电阻应变片贴在( )上，就可以分别做成测力、位移、加速度等参数的传感器。
1.质量块。
