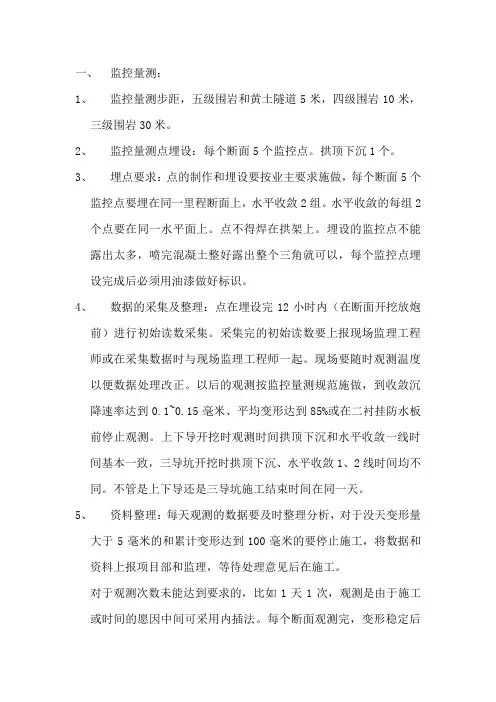

隧道监控量测
一、监控量测：1、监控量测步距，五级围岩和黄土隧道5米，四级围岩10米，三级围岩30米。
2、监控量测点埋设：每个断面5个监控点。
拱顶下沉1个。
3、埋点要求：点的制作和埋设要按业主要求施做，每个断面5个监控点要埋在同一里程断面上，水平收敛2组。
水平收敛的每组2个点要在同一水平面上。
点不得焊在拱架上。
埋设的监控点不能露出太多，喷完混凝土整好露出整个三角就可以，每个监控点埋设完成后必须用油漆做好标识。
4、数据的采集及整理：点在埋设完12小时内（在断面开挖放炮前）进行初始读数采集。
采集完的初始读数要上报现场监理工程师或在采集数据时与现场监理工程师一起。
现场要随时观测温度以便数据处理改正。
以后的观测按监控量测规范施做，到收敛沉降速率达到0.1~0.15毫米、平均变形达到85%或在二衬挂防水板前停止观测。
上下导开挖时观测时间拱顶下沉和水平收敛一线时间基本一致，三导坑开挖时拱顶下沉、水平收敛1、2线时间均不同。
不管是上下导还是三导坑施工结束时间在同一天。
5、资料整理：每天观测的数据要及时整理分析，对于没天变形量大于5毫米的和累计变形达到100毫米的要停止施工，将数据和资料上报项目部和监理，等待处理意见后在施工。
对于观测次数未能达到要求的，比如1天1次，观测是由于施工或时间的愿因中间可采用内插法。
每个断面观测完，变形稳定后将资料整理好报现场监理和监理站签字后归档。
资料不得做假资料或不测数据在家编资料。
6、监控量测牌：个分部都有统一的监控量测牌是业主下发的，没个断面要挂四个，水平收敛的四个点，牌上要标明里程，埋设时间，人员，初始读数等。
初始读数为你观测的尺的读数加电子显示的读数，尺为12.35，电子显示为2.356，牌上就写12.3756，不是温度改正后的数。
牌要挂整齐。
牌有顺坏的和不干净的要及时更换。
必须保证检查是完好无缺，干净整洁。
7、对于监控点损坏的或埋设不标准的要重新埋设重新测量数据。
损坏的要及时布设及测量。

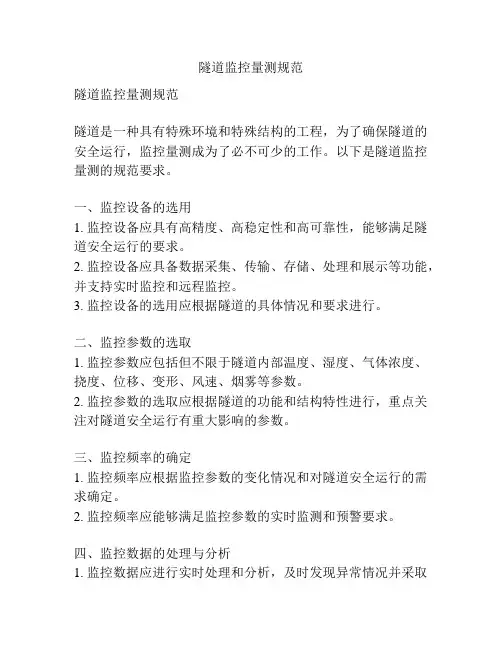

隧道监控量测规范
隧道监控量测规范隧道监控量测规范隧道是一种具有特殊环境和特殊结构的工程，为了确保隧道的安全运行，监控量测成为了必不可少的工作。
以下是隧道监控量测的规范要求。
一、监控设备的选用1. 监控设备应具有高精度、高稳定性和高可靠性，能够满足隧道安全运行的要求。
2. 监控设备应具备数据采集、传输、存储、处理和展示等功能，并支持实时监控和远程监控。
3. 监控设备的选用应根据隧道的具体情况和要求进行。
二、监控参数的选取1. 监控参数应包括但不限于隧道内部温度、湿度、气体浓度、挠度、位移、变形、风速、烟雾等参数。
2. 监控参数的选取应根据隧道的功能和结构特性进行，重点关注对隧道安全运行有重大影响的参数。
三、监控频率的确定1. 监控频率应根据监控参数的变化情况和对隧道安全运行的需求确定。
2. 监控频率应能够满足监控参数的实时监测和预警要求。
四、监控数据的处理与分析1. 监控数据应进行实时处理和分析，及时发现异常情况并采取相应的应对措施。
2. 监控数据应进行趋势分析和统计分析，为隧道的维护和保养提供科学依据。
五、监控报告的编制与上报1. 监控报告应根据监控数据和分析结果进行编制，包括监测数据的详细记录、异常情况的分析和处理措施等内容。
2. 监控报告应及时上报给相关部门，并按要求进行保存。
六、巡视与检修1. 隧道监控设备应定期进行巡视和检修，确保设备的正常运行。
2. 巡视和检修应按照隧道监控设备的维护手册和要求进行，记录巡视和检修的内容和结果。
七、紧急事件的处理1. 对于出现紧急情况的隧道，应采取相应的应急措施，并及时报告相关部门。
2. 监控设备应具备紧急事件预警和应急处理功能，能够及时发出预警信号和指示。
八、监控人员的培训与考核1. 监控人员应具备相关专业知识和技能，熟悉监控设备的操作和维护。
2. 监控人员应定期进行培训，了解最新的监控技术和方法，并参加相关的考核。
以上是隧道监控量测的一般规范要求，具体的实施细则可以根据隧道的具体情况和要求进行制定和调整。
隧道监控量测规范-隧道监控量测规范
隧道监控量测规范-隧道监控量测规范隧道监控量测要点分析摘要：为确保隧道工程施工安全、施工质量和结构的长期稳定性，本文结合向莆铁路某隧道施工状况，重点阐述了Ⅴ类围岩采用三台阶七步开挖法施工阶段的监控量测，为二衬施工提供重要的科学依据。
Abstract：In order to ensure the construction safety，construction quality and long-term stability of structure of the tunnel project，combined with the construction condition of a tunnel construction of Xiangtang-Putian Railway，this paper expounds the monitoring and measurement of V-type surrounding rock by three-step and seven-step excavation method in construction phase to provide important scientific basis for the second lining construction.关键词：隧道工程;监控量测;数据分析、处理、反馈;预警值Key words：tunnel project;monitoring and measurement;data analysis，processing and feedback;warning value1 监控量测目的把量测结果反映到设计施工中的目的，首先是确认施工的安全性，其次是提高工程的经济性。
现场监控量测是新奥法施工的三大要素之一，是复合式衬砌设计、施工的核心技术。
通过施工现场监控量测监视围岩变化，掌握支护结构在施工过程的力学状态和稳定程度，确保施工安全。
建设项目施工标准化：9隧道监控量测
建设项目施工标准化9隧道监控量测9.1一般要求9.1.1隧道开工前，应根据设计要求，并结合隧道规模、地形地质条件、施工方法、支护类型和参数、工期安排，以及所确定的量测目的等制订施工全过程量测方案。
监控量测必须纳入管理，现场应严格执行相关监控量测工作。
9.1.2现场量测仪器，应根据量测项目及测试精度选用。
宜选择简单适用、稳定可靠、操作方便、量程合理、便于进行结果处理和分析的测试仪器，并经过有效校验；鼓励采用三维激光扫描技术。
9.1.3周边位移、拱顶下沉、地表下沉和拱脚下沉等必测项目宜布置在统一断面，其量测面间距及测点数量应根据隧道埋深、围岩级别、断面大小、开挖方法、支护形式等确定。
隧道开挖后应及时进行围岩、初期支护的周边位移量测、拱顶下沉量测。
当围岩差、断面大或地表沉降控制要求高时宜进行围岩体内位移量测和其他量测。
洞口段、浅埋段或地表有建（构）筑物，应进行地表沉降量测。
富水软弱破碎围岩、流沙、软岩大变形、含水黄土、膨胀岩土等不良地质和特殊性岩土段，应进行拱脚下沉量测。
9.1.4当围岩条件差、变形过大或初期支护破损变形较大时，应进行支护结构内的应力及接触应力量测。
9.1.5对于膨胀性和挤压性围岩，位移没有减小趋势时，应延长量测时间。
9.1.6各预埋测点应牢固可靠，并设置专用标识牌，标明测点的名称、部位、编号、埋设日期等；要加强教育，提高所有进洞人员保护意识，对测点进行妥善保护，不得任意撤换和遭到破坏；施工过程中应做好仪器的日常维护工作，保证性能良好；量测人员进洞应满足隧道洞内作业施工要求。
9.1.7应确保现场照明、通风等作业条件良好，满足正常量测作业需要。
9.2量测项目按照《公路隧道施工技术规范》（JTG/T3660-2020）执行。
9.3实施要求9.3.1一般要求（1）监测测点应根据隧道的特点（断面大小，地质条件，变形情况等）进行布设。
布设符合以下原则：①洞口、洞身浅埋段以及地质条件复杂段落，监测断面适当加密；②施工方法出现变化时，应在变化里程前后布置1～2个监测断面；③选测项目监测断面宜与必测项目布置在同一断面。
隧道监控量测技术规程完整
一、监控量测基本规定1、监控量测的管理必须科学合理，设计单位应进行监控量测设计，施工单位应编制监控量测实施细则，施工中应按细则实施，工程竣工后应将监控量测资料整理归档并纳人竣工文件中。
2、监控量测设计应包括以下内容:（1）确定监控量测项目;（2）确定测点布置原则、监控量测断面及监控量测频率;（3）确定监控量测控制基准。
3、施工单位应拥有专业的监控量测人员和设备，掌握成熟、可靠的测试数据处理与分析技术。
4、施工单位应成立现场监控量测小组，建立相应的质量保证体系，负责及时将监控量测信息反馈于施工和设计。
监控量测人员要求相对稳定，以确保监控量测工作的连续性。
5、现场监控量测工作应包括以下主要内容:（1）现场情况的初始调查;（2）编制实施细则;（3）布设测点并取得初始监测值;（4）现场监控量测及分析;（5）提交监控量测成果。
6、监控量测实施细则应报监理、业主，经批准后实施，并作为现场作业、检查验收的依据。
监控量测变更必须经项目技术负责人审核，报监理工程师批准。
7、监控量测系统应可靠、稳定、耐久，在服务期内运转正常。
仪器设备应按规定进行检查、校对和率定，并出具相关证明。
8、测点应牢固可靠、易于识别，并注意保护，严防损坏。
9、施工现场必须建立严格的监控量测数据复核、审查制度，保证数据的准确性。
监控量测数据应利用计算机系统进行管理，由专人负责。
如有监控量测数据缺失或异常，应及时采取补救措施，并详细做出记录。
10、根据监控量测精度要求，应减小系统误差，控制偶然误差，避免人为错误。
应经常采用相关方法对误差进行检验分析。
11、施工与监控量测应密切配合，监控量测元件的埋设与监控量测应列人工程施工进度控制计划中，监控量测工作应尽量减少对施工工序的影响。
二、监控量测技术要求1、监控量测应达到下列目的:（1）确保施工安全及结构的长期稳定性;（2）验证支护结构效果，确认支护参数和施工方法的准确性或为调整支护参数和施工方法提供依据;（3）确定二次衬砌施做时间;（4）监控工程对周围环境影响;（5）积累量测数据，为信息化设计与施工提供依据。
隧道控制测量和监控量测
一、洞内外控制测量
2、隧道洞外控制测量
按《工程测量规范》要求，隧道施工独立控制网旳边长投影变形值 要不大于2.5cm/km。从上表能够看出该隧道控制网达不到精度要求，为 了减小投影需建立独立网。
该隧道独立网采用既变化投影面又变化投影带旳措施。该独立网是 在北京54椭球下，以勘测网中隧道进口GPS9201点作为约束点起算，以 GPS9201-GPS9209方向作为约束方向，中央子午线 ，投影面高程H=332.10m。
一、洞内外控制测量
一、洞内外控制测量
2、隧道洞外控制测量
以某一长大隧道为例，该隧道东西走向，长约8km，中间设一斜井。该 区布设了勘测网（北京54参照椭球，0米投影面，中央子午线经度为 1 1 8 ° 1 5 ′ ） ， 在测区共加密12个点GPS9201-GPS9212.
一、洞内外控制测量
2、隧道洞外控制测量
二、隧道监控量测
5、监测资料整顿及数据分析
回归分析是量测数据数学处理旳主要措施，经过对量测数据回归分 析预测最终位移值和各阶段旳位移速率。详细措施如下： 1 将量测统计及时输入计算机系统，根据统计绘制纵横断面地表下 沉曲线和洞内各测点旳位移u-时间t 旳关系曲线。 2 若位移-时间关系曲线出现反常，表白围岩和支护已呈不稳定状态， 加强监控量测频率，必要时将暂停开挖并进行加强支护处理。 3 当位移-时间关系曲线趋于平缓时，进行数据处理或回归分析，从 而推算最终位移值和掌握位移变化规律。 4 各测试项目旳位移速率明显收敛，围岩基本稳定后，进行二次衬 砌旳施作。
从上表能够看出，地面全站仪旳测量数据与独立网 GPS 坐标反算旳 数据吻合程度很好，能够验证独立网测量成果旳精度和可靠性，用该独 立网能够到达该隧道贯穿误差精度旳要求，所以该平面独立网能够作为 该隧道施工测量控制旳基准。
