混凝土的各种原料配合比例表
各种标号混泥土每方正常值各需多
C10、C15、C20、C25、C30、C35、C40、C45、C50、C60等混泥土每方正常值各需多123普通混凝土配合比NO：001技术要求强度等级：C 15抗渗等级：塌落度/mm：10 ～30原材料水泥：P.O 32.5河砂：中砂碎石/mm：16～31.5粉煤灰：外加剂：配合比每1㎡材料用量/kg水泥河砂碎石水外加剂砂率2607201235175---37 %配合比例14.750.67---普通混凝土配合比NO：087技术要求强度等级：C 45抗渗等级：塌落度/mm：35～50原材料水泥：P.O 42.5河砂：中砂碎石/mm：5～31.5粉煤灰：外加剂：JM-Ⅱ或JY-2配合比每1㎡材料用量/kg水泥河砂碎石水外加剂砂率39064512601503.934%配合比例11.653.230.01普通混凝土配合比NO：090技术要求强度等级：C50抗渗等级：塌落度/mm：55～70原材料水泥：P.O42.5河砂：中砂碎石/mm：5～31.5粉煤灰：外加剂：JM-4（B）配合比每1㎡材料用量/kg水泥河砂碎石水外加剂砂率445630122015011.1234%配合比例11.422.740.025混凝土、砂浆配合比应用手册C7.5 C10 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60在什么时候才用1、C10-C15的用于基础垫层；2、C20用于地坪，素混凝土；3、C25用于多层钢筋混凝土结构；4、C30-C35多用于小高层钢筋混凝土结构；5、C40以上多用高层钢筋混凝土结构。
6、预制构件的混凝土等级与现浇的相比比较高石子一方等于多少吨由于石头的密度是不一样的，还有就是大小不清楚，如果想得到一个准确的数据是很难的。
不过多数情况下，我们只需要知道大概的数据就可以了。
没有必要太精确。
教给大家一个精略的计算方法：石头密度为2g每立方厘米一方=1000000立方厘米： 1.2*2=2.4吨 1.3*2=2.6吨上面是没有考虑空隙因素的。
水泥,沙,石子的混合比例
水泥,沙,石子的混合比例水泥、沙、石子是建筑施工中常用的材料，它们的混合比例对于施工质量至关重要。
本文将从混合比例的概念、影响混合比例的因素、如何确定混合比例等方面进行探讨。
一、混合比例的概念混合比例是指水泥、沙、石子按一定比例混合后形成的混凝土的配合比，通常用水泥、沙、石子的重量比表示。
例如：C30混凝土的混合比例为1:2:3，即1份水泥、2份沙、3份石子。
混合比例的选择是根据需要的强度等要求来决定的，不同的混合比例对混凝土的强度、耐久性、施工性等都会产生不同的影响。
二、影响混合比例的因素1.强度要求：混合比例的选择与要求的强度有关，一般来说，强度要求越高，水泥的用量就越大，沙、石子的用量就越少。
2.施工性要求：混合比例的施工性能直接影响混凝土的施工效率和成型质量，如果混合比例的沙、石子用量过多，会使混凝土变得过于干燥，难以施工，而如果沙、石子用量过少，会导致混凝土太湿，易于流失，难以成型。
3.环境要求：混合比例的选择还要考虑环境的影响，例如在海边建造建筑物时，需要考虑水泥中的氯离子含量，否则会影响混凝土的耐久性。
4.原材料质量：水泥、沙、石子的质量对混合比例的选择也有很大的影响，如果原材料的质量不好，混合比例再好也难以保证混凝土的强度和耐久性。
三、如何确定混合比例1.根据强度要求：确定所需的混凝土强度等级，然后根据强度等级选择合适的混合比例。
2.根据施工性要求：根据混凝土的施工性要求，选择合适的混合比例，确保混凝土施工效率和成型质量。
3.根据环境要求：根据建筑物所处的环境，选择合适的混合比例，确保混凝土的耐久性和抗风化性能。
4.根据原材料质量：选择质量好的原材料，确保混合比例的准确性和混凝土的质量。
总之，混合比例对于混凝土的强度、耐久性和施工性能等都有着重要的影响，因此在选择混合比例时需要综合考虑以上因素，确保混凝土的质量和施工效率。
c15混凝土配合比体积比

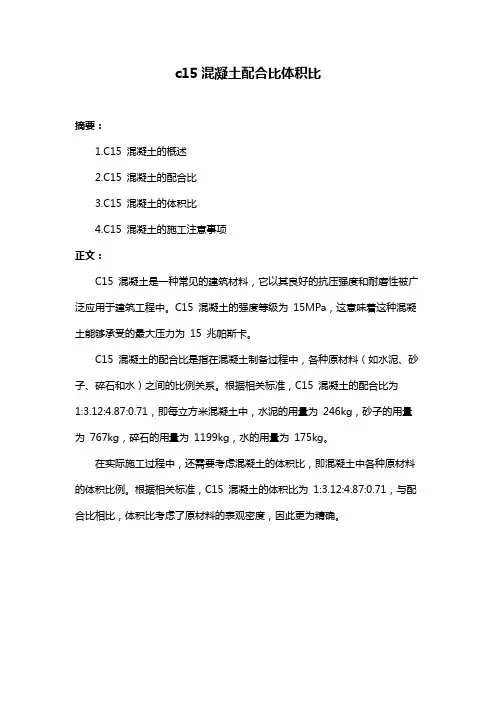

c15混凝土配合比体积比
摘要：
1.C15 混凝土的概述
2.C15 混凝土的配合比
3.C15 混凝土的体积比
4.C15 混凝土的施工注意事项
正文：
C15 混凝土是一种常见的建筑材料，它以其良好的抗压强度和耐磨性被广泛应用于建筑工程中。
C15 混凝土的强度等级为15MPa，这意味着这种混凝土能够承受的最大压力为15 兆帕斯卡。
C15 混凝土的配合比是指在混凝土制备过程中，各种原材料（如水泥、砂子、碎石和水）之间的比例关系。
根据相关标准，C15 混凝土的配合比为1:3.12:4.87:0.71，即每立方米混凝土中，水泥的用量为246kg，砂子的用量为767kg，碎石的用量为1199kg，水的用量为175kg。
在实际施工过程中，还需要考虑混凝土的体积比，即混凝土中各种原材料的体积比例。
根据相关标准，C15 混凝土的体积比为1:3.12:4.87:0.71，与配合比相比，体积比考虑了原材料的表观密度，因此更为精确。
C20普通混凝土配合比设计
C20普通混凝土配合比设计一、设计说明：设计混凝土拟定使用部位：混凝土路（无减水剂，掺合料）坍落度选择90-130 mm。
二、设计依据：《普通混凝土配合比设计规程》JGJ55-2011《混凝土用水标准》JGJ63-2006三、原材料选定：1、大田红狮水泥 P.O42.5R2、大田吴山砂场河砂（中砂）3、大田梨子坑碎石场4.75-31.5碎石4、饮用水四、配合比设计：1、配制强度Fcu,0=20.0+1.645×4.0=26.6Mpa2．计算基准水胶比：W/B=(a a×f b)/ (f cu,o+ a a×a b×f b) =(a a×f ce)/ (f cu,o+ a a×a b×f ce) 根据碎石施工工艺a a和a b的回归系数为：a a=0.53 a b=0.20 水泥富余系数为：r c=1.16 f ce,g—水泥强度等级值为：42.5水泥28天抗压强度实测值f ce = r c×f ce,g=1.16×42.5=49.3 MpaW/C=（0.53×49.3）/（26.6+0.53×0.20×49.3）=0.823、水用量①75-90mm坍落度取205Kg，以90mm坍落度为基础，按坍落度每增大20mm用水量增加5Kg，计算出未掺外加剂时的混凝土用水量：205+（130-90）×5/20=215 Kg4、水胶比及水泥用量按照JGJ55－2011《普通混凝土配合比设计规程》，为满足混凝土耐久性以及施工和易性，选用水胶比0.63水泥用量Mc0=215/0.63=341 Kg5、砂率取38%7、粗集料和细集料用量的确定按照重量法，假定拌和物表观密度为2400Kg/m3混凝土拌和物计算：341+ Ms0+ Mg0+215=2400Kg（Ms0-细集料质量，Mg0-粗集料质量）Ms0/( Ms0+ Mg0)*100%=38%Ms0=701KgMg0=1143Kg8、初步配合比材料名称水泥细集料粗集料水1m3混凝土材料3417011143215用量（Kg）配合比 1.00 2.06 3.350.63通过试配坍落度达不到设计要求，水胶比不变增加水和水泥用量：材料名称水泥细集料粗集料水1m3混凝土材料3446991140217用量（Kg）配合比 1.00 2.03 3.310.63通过适配坍落度达到105mm，黏聚性良好遂得出基准配合比：材料名称水泥细集料粗集料水1m3混凝土材料3446991140217用量（Kg）配合比 1.00 2.03 3.310.639、配合比调整①、水胶比增加0.05 ，取0.68；砂率增加1%，取39%材料名称水泥细集料粗集料水1m3混凝土材料用量（Kg）3197271137217配合比 1.00 2.28 3.560.68②、水胶比减少0.05 ，取0.58；砂率减少1%，取37%材料名称水泥细集料粗集料水1m3混凝土材料3746691140217用量（Kg）配合比 1.00 1.79 3.050.5810、试验室配合比以上三个不同配合比进行抗压强度试验，结果如下：①水胶比0.63，砂率38%，7d砼抗压强度22.9Mpa,28d砼抗压强度27.5 Mpa。
混凝土原材料及配合比
表1-1 水泥矿物成份及其特性
成份 3d
抗压强度（MPa） 7d 28d 90d 180d 3d
水化热（kJ/kg） 7d 28d 90d 180d
C3S 29.6 32.0 49.6 55.6 62.6 410 461 477 511 507
C2S 1.4 2.2 4.6 19.4 28.6 80 75 184 230 222
表1-3.1 细骨料（砂）质量要求
项目 天然砂中含泥量 人工砂中石粉含量
坚固性
云母含量 表观密度 轻物质含量 硫化物及硫酸盐 有机质含量
指标 ≤3% 6%～17% ≤8% ≤10% ≤2% ≥2500 (kg/m3) ≤1% ≤1% 浅于标准色
备注 含泥量系指粒径小于0.08mm
的细屑 小于0.16mm的颗粒 有抗冻要求的混凝土 无抗冻要求的混凝土
选择骨料应注意的问题
骨料品种对混凝土单位用水量有显著性影响，用水量由 低到高依次为：天然骨料-灰岩人工骨料砂岩人工骨料角砾岩人工骨料-花岗岩人工骨料。
碱-碳酸盐反应“ACR”主要是指混凝土中的碱与含白云 石的石灰岩的骨料反应，由于白云石含粘土，碱离子通 过包裹在细小白云石外的粘土渗入白云石颗粒，使之产 生去白云石化反应，反应产物不能通过粘土向外扩散， 而使骨料膨胀，导致混凝土开裂。根据《水工混凝土试 验规程》的有关规定，采用“岩石柱法”进行检验。
碱-硅反应“ASR”是指混凝土中的碱与骨料中的活性二 氧化硅，如微晶质、隐晶质、玻璃质和应变的石英及 玉隧等发生反应，生成碱的硅酸盐凝胶，吸水后体积 膨胀，导致混凝土开裂。由于ASR和ACR是不同类型的 膨胀反应，故检验方法也不同，《水工混凝土试验规 程》中采用“砂浆长度法”和“压蒸快速法”等方法 来进行检验
混凝土配合比设计计算书
C40混凝土配合比设计计算书一、试配强度二、设计依据（一）使用部位桥梁：现浇板、桥面铺装、封锚、湿接头、封头等。
路基：路缘石等。
（三）设计依据标准1．《硅酸盐水泥、普通硅酸盐水泥》GB175-2007。
2．《用于水泥和混凝土中的粉煤灰》GB/T 1596-20053．《建设用砂》GB/T 14684-2011。
4．《建设用卵石、碎石》GB/T 14685-2011。
5．《混凝土外加剂应用技术规范》GB50119-2003。
6．《混凝土外加剂》GB8076-2008。
7．《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土技术条件》8．《公路桥涵施工技术规范》JTG/T F50-2011。
9．《普通混凝土配合比设计规程》JGJ 55-2011。
10．《混凝土拌合用水标准》JGJ63-2006。
11．《普通混凝土拌合物性能试验方法标准》GB/T50080-2002。
12．《公路工程水泥及水泥混凝土试验规程》JTG E30-2005。
13．《河北省石家庄至磁县（冀豫界）公路改扩建工程第KJ-3标段（K360+935-K383+000）全长22.065公里两阶段施工图设计》三、原材料1.水泥：邯郸金隅太行水泥有限责任公司P·O42.52.细集料：临城东竖砂场中砂。
3.粗骨料：邢台太子井碎石场5-10mm、10-20mm碎石，并按5-10mm：10-20mm=30:70的比例合成5-20mm连续级配碎石。
4.粉煤灰：邢台天唯集团兴泰电厂I级粉煤灰。
5.矿渣粉：邢台紫盛建材有限公司S95矿渣粉6.水：拌合站场区井水。
7. 外加剂：河北青华建材有限公司FSS-PC聚羧酸减水剂。
四、计算过程1.基本规定根据《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土技术条件》及经验，矿物掺合料掺量为30%，粉煤灰掺量为15%，矿渣粉掺量为15%。
2.混凝土配制强度的确定,0, 1.645cu cu k f f σ≥+=48.2（MPa ）,0cu f —混凝土配制强度（MPa ）,cu k f —混凝土立方体抗压强度标准值，取混凝土的设计强度等级值为40（MPa ）σ—混凝土强度标准差（MPa ） 取σ=5.03．混凝土配合比计算3.1混凝土水胶比按下式计算：,0W/B=a bcu a b bf f a f αα+=0.39式中：W/B —混凝土水胶比a α、b a —回归系数，对于碎石a α=0.53，b a =0.20 b f —胶凝材料28d 胶砂抗压强度（MPa ）,cec ce g ff γ==45.9（MPa ）cef—水泥28d 胶砂抗压强度（MPa ）c γ—水泥富余系数 取c γ=1.08,ce g f —水泥强度等级值（MPa ）b f =f γsγcef=37.06（MPa ）f γ、s γ—粉煤灰影响系数和粒化高炉矿渣粉影响系数 查表得：f γ=0.85 s γ=0.95根据经验取基准水胶比W/B=0.36 3.2用水量的确定未掺外加剂时推定的满足实际坍落度要求的每立方米混凝土用水量为2263/kg m ，外加剂减水率为33%根据公式：00(1)w wm m β'=-=154（3/kg m ） 0w m —计算配合比每立方米混凝土的用水量（3/kg m ）0wm '—未掺外加剂时推定的满足实际坍落度要求的每立方米混凝土用水量（3/kg m ）3.3胶凝材料、矿物掺合料和水泥用量胶凝材料用量：300428//w b mm kg m W B==。
C30普通混凝土配合比
C30普通混凝土配合比计算书一、设计依据：1、鹤辉高速公路《招标文件》（技术规范）；2、《普通混凝土配合比设计规程》（JGJ55-2011）；3、《公路桥涵施工技术规范》（JTG/TF50-2011）；二、设计要求1、强度要求：设计强度30MPa；2、使用部位:桥梁、涵洞、防护、排水3、坍落度要求：100-140 mm；4、施工工艺：机械搅拌；5、养护条件：温度20±2o C,湿度＞95%。
三、砼配合比用原材料1、水泥：太阳石P.O42.5，经检验符合规范要求；见附表。
2、细集料：机制砂，产地辉县东砂岗，表观密度2.730 g/cm3,堆积密度为1.531g/cm3，细度模数M X=2.77，符合级配要求；见附表。
3、粗集料：碎石，产地辉县永新建材厂，表观密度2.670g/cm3,压碎值11.2%，级配4.75-31.5mm，其中4.75-9.5mm掺25%，9.5-19mm掺43%，16-31.5mm掺32%，符合级配要求；见附表。
4、水：饮用水；四、初步计算配合比1、确定试配强度f cu,0设计要求混凝土强度f cu，k=30MPa，混凝土强度标准差取δ=5.0 则：f CU，k+1.645δ=30+1.645Χ5.0=38.2MPa2、确定水胶比W/Bａ、计算水泥实际强度f ce所采用水泥28天抗压强度实测值f ce暂时没有资料，水泥强度等级值的富余系数按常规取r c=1.16则f ce=1.16Χ42.5=49.3MPab、计算水胶比因为本单位没有混凝土回归系数统计资料，其回归系数按表查取a a=0.53 a b=0.20W/B=（a a·f ce）/（f cu,o+a a·a b·f ce）=（0.53Х49.3）÷（38.2+0.53Х0.20Х49.3）=0.60C.确定水胶比经试拌0.48水胶比的坍落度、和易性、保水性等各项性能均满足施工要求，因此选择水胶比为0.483、确定单位用水量m wo根据混凝土拌和物设计坍落度100—140mm，碎石最大粒径31.5mm，确定单位用水量184kg/m3。
混凝土的配合比
2、以水泥质量为1，各材料的质量比：如： 水泥：砂：石：＝1：2.4：4.0，水灰比 =0.60
（一）混凝土配合比设计的基本要求
（1）满足混凝土施工所要求的和易性;
（2）达到混凝土结构设计的强度等级； （3）满足工程所处环境对混凝土耐久性的要 求； （4）符合经济原则，节约水泥，降低成本。
卵 石 混凝土
A 0.48
碎 石 混凝土
0.46
B
0.33
0.07
0.459
0.666
0.569
0.581
水灰比与混凝土抗渗等级的大致关系
水灰比
抗渗等级
0.45~ 0.5~0. 0.55~ 0.60~0 0.65~ 0.5 55 0.60 .65 0.75 W12 W8 W6 W4 W2
抗冻混凝土水灰比要求
抗冻等级 水灰比
F50 <0.58
F100 <0.55
F150 <0.52
F200 <0.5
F300 <0.45
（3）确定Biblioteka 位用水量 根据混凝土拌合物坍落度、粗骨料的种类和最大粒径来选取，
参照表初步确定单位用水量 。
拌合物稠度 项目 指标
10～30
卵石最大粒径（mm） 10 190 20 170 31.5 160 40 150
＝0.57
（3）初步估计单位用水量（W）：
根据已知的坍落度值30～50mm，碎石最大 粒径为40mm，查表可得： W=175（kg/m3）
（3）初步估计砂率[S/（S+G）]：
根据碎石最大粒径DM=40mm，水灰比＝ S 0.57，查表5-13有 S G =35%
