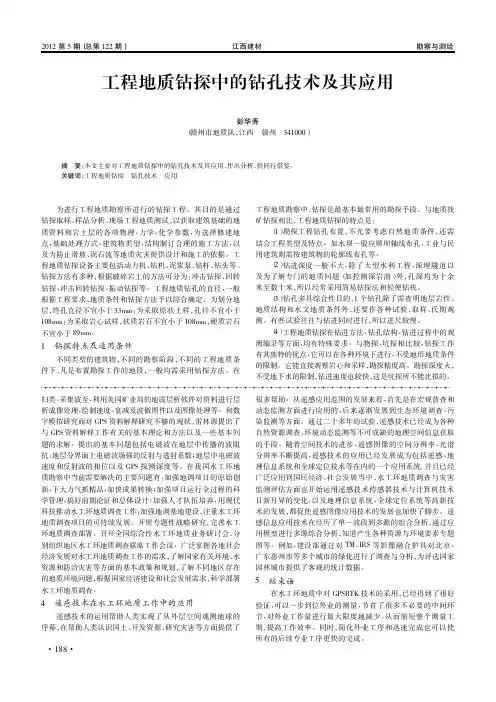

工程地质钻探中的钻孔技术

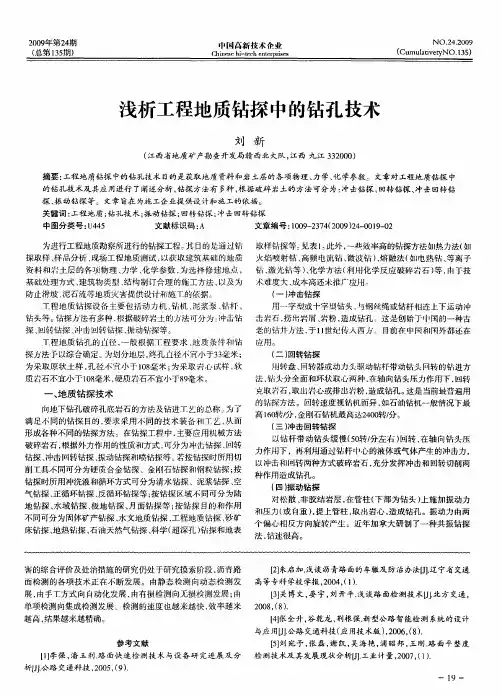

浅谈工程地质钻探中的钻孔技术
摘要:工程地质钻探中的钻孔技术目的是获取地质资料和岩土
层的各项物理、力学、化学参数。文章对工程地质钻探中的钻孔技术及其应用进行了阐述分析，钻探方法有多种，根据破碎岩土的方法可分为：冲击钻探、回转钻探、冲击回转钻探、振动钻探等。文章旨在为施工企业提供设计和施工的依据。
关键词：工程地质；钻孔技术；振动钻探；回转钻探；冲击回转钻探；
abstract: in engineering geology drilling drilling technology is designed to obtain the geological data and the rock and soil physical, mechanical, and chemical parameters. the engineering geological drilling in the drilling technique and its application were analyzed, the drilling method has many kinds, according to the method of broken rock and soil can be divided into: percussion drilling, rotary drilling, rotary percussion drilling, vibration drilling. the article aims for the construction enterprises to provide the basis for design and construction.
keywords: engineering geology; drilling technology; vibration drilling; rotary drilling; rotary percussion drilling;
中图分类号：p634.5文献标识码：a文章编号：2095-2104（2012）
工程地质编录(描述)模板
工程地质编录模板 注意事项 1、在钻探前必须明确本工点内是否出露（或隐伏）断层、破碎带！在钻探过程中发现破碎带必须仔细描述，并及时反映到地质组！ 2、对斜坡钻孔一定要注意观察周围地形地貌，看是否有滑坡发育，一旦发现软弱层及时向地质组反映！ 3、初始水位和稳定水位必须按要求量测！ 4、钻探过程中发现溶洞，对其深度、大小、特征等必须严格准确把握和描述！ 5、在土类颜色变化明显时、基岩换层处必须要分层，并详细描述。 一、土类描述 1.1黏性土（黏土、粉质黏土） 描述应包含内容: ××色，潮湿程度，夹杂物及其主要成份是××，夹层情况，是否含砾、卵石及百分比含量、光泽反应等。 注：光泽反应就是切面对光线的反应，一般情况下描述为“光滑”、“稍有光滑”、“粗糙”。 示例: 黏土：黄褐色，硬塑（坚硬、软塑、流塑），18.4m以下为坚硬，切面光滑，夹杂少量碎石，碎石成份为强风化灰岩，棱角状，一般粒径为2～20mm，最大粒径为25mm；土质均匀，手可搓成细于0.5mm的长条。 粉质黏土：黄褐色，硬塑（坚硬、软塑、流塑），夹杂少量碎石，碎石成份以灰岩为主，棱角状，一般粒径为2～20mm，最大粒径为25mm。 粉质黏土：黄褐色，硬塑，20.0m～30.5和40.5m以下为坚硬，局部夹少量铁锰氧化物，其中28.5～29.5m、35.5～37.0m夹杂砾石，砾石成份以灰岩为主，棱角状，一般粒径为3～20mm，最大粒径为50mm。 1.2粉土 ××色，密实程度，潮湿程度，夹杂物及其主要成份是××，层理及夹层情况，
是否含砾、卵石及百分比含量等 示例: 粉土：黄褐色，6.2～6.7m为灰白色，密实，稍湿，手捏有砂感，不能搓条，含约5%细砂，局部夹黏土、杂砾石，砾石成份以灰岩为主，浑圆状，一般粒径为5～20mm，最大粒径为80mm。 1.3砂土（粉、细、中、粗、砾） ××色，密实程度，潮湿程度，主要成份是××，级配良好（或差），有无黏粒 （或估计黏粒含量）等 示例: 粉砂/细砂/中砂/粗砂/砾砂：灰白色，松散/稍密/中密/密实（根据标贯试验确定），稍湿/潮湿（初见水位以下）/饱和（稳定水位以下），砂粒成分为长石，石英，粒径为5～8mm，偶见卵石，粒径为10～50mm，其中7.0～7.3m夹粉质黏土。 粉砂：指的是粒径大于0.075mm的颗粒含量超过全重50%，有轻微粘着感。 黄褐色，密实，饱和，主要成份为石英、长石，级配差，含有约10%的粉质黏土中砂：黄褐色，中密，饱和，主要成份为石英、长石，级配好。 砾砂：砾砂是砂土中砾粒(粒径大于2毫米)含量占总质量25%~50%的砂。 黄褐色，中密，饱和，级配差，主要成份为石英、长石，其中26.9-28.9m 含圆砾较多，粒径一般为2～20mm，最大粒径为50mm。 1.4碎石土类（砾石土、碎石土、卵石土） ××色，密实程度，潮湿程度，碎石类土的主要成份是强风化××岩，碎石粒径一般××～××mm，最大粒径为××mm，磨圆度；充填物成份及比例； 示例： （1）细/粗角砾土：灰褐色夹褐黄色，松散/稍密/中密/密实（根据标贯试验确定），稍湿/潮湿（初见水位以下）/饱和（稳定水位以下），粒径一般为10～20mm，尖棱状，成分为石英砂岩及灰岩，充填约20%粉质黏土。 （2）细/粗圆砾土：黄褐色夹紫红色，松散/稍密/中密/密实（根据标贯试验确定），稍湿/潮湿（初见水位以下）/饱和（稳定水位以下），粒径一般为10～20mm，浑圆状和圆棱状，成分主要为石英，长石，充填约15%粉质黏土，中下部达30%。
地质孔钻探施工方法
尼泊尔波特可西河水电站钻探施工措施 1.工程概述与勘探目的 尼泊尔波特可西河水电站位于波特可西河上游，水流较急，水深2米左右。坝区钻探点多位于大坝左岸。左岸边坡距河床面高差十至二十米，种植有树木与庄稼。河床覆盖层以大漂石、砂卵石为主。应设计方要求进行地质钻探，表面土层辅以标贯、重型动力触探钻探等原位测试。地质钻探目的：查明坝区、隧洞进口等部位覆盖层厚度、岩性、岩体风化程度、构造、透水性等工程地质、水文地质条件等。 2.地质条件 根据钻探技术要求与钻孔任务书等初步判断：坝区DBZK01与DBZK02D为0~10米的碎石质粘土，10~30米为石英千枚岩等。沉砂池DBZK04、DBZK05、DBZK06位于边坡以上位置，其0.0~10.0米均为含碎石质粘土覆盖层，10.0~20.0米的石英、千枚岩等。上下游围堰DBZK07、DBZK08号孔孔口平河床水面， 0~10米为大漂石块石、漂卵石夹砂层，10~20米为石英、千枚岩、白云岩等。隧洞进口DBZK09位于公路边，覆盖层1米。基岩为石英岩、白云岩、千枚岩等。 2. 编制依据 整个施工过程严格执行下述施工依据： （1）、《Dl5013水利水电工程钻探规程》； （2）、《SL 31-2003 水利水电工程钻孔压水试验规程钻孔压水试验规》； （3）、《SL345-2007水利水电工程注水试验规程》； （4）、《YS 5219-2000 圆锥动力触探试验规程》； （5）、相关水利水电工程地质勘查技术规范和设计文件等。
3. 钻探施工步骤 施工过程见以下流程图
4.施工布置 4.1 供水、电布置 (1)钻探工程施工用水，采用清污两用潜水泵布置在钻区中间，纱网过滤抽取河水。采用一级或两级供水，距离较近的可用抽水泵做压注水试验，或用灌浆机做压水试验。 （2）根据现场实际情况，布置75KW发电机布置在下游围堰DBZK09号孔附近。架设专用线至钻探孔所在作业区，夜间施工照明安装175W～500W草地灯照明。 4.2道路场地布置 用钢管撬棍等搬移石头开路便于人工搬机。在斜坡区域用十字镐与铁铲整平钻点平台区域以便搭设脚手架平台。及时与经理部业主等协调好庄稼地等场地问题。 4.3施工期间的排水 在庄稼地区域施工的排水将用水管引水至安全区域，以免长时间侵泡损坏当地村民的庄稼，以及造成不必要的滑坡等泥石流。 5.钻探与试验要求 5.1、每个钻孔地质人员都提供相应的钻孔任务书，钻探人员开钻前须注意阅读，清楚每个孔的试验、取样位置及要求，严格按照钻孔任务书要求完成钻探任务。 5.2、重型动力触探试验： 根据具体实际地质情况采用重型动力触探试验。贯入前触探架应安装平稳，保持触探孔垂直。试验时穿心锤应自由下落并尽量保持连续贯入，贯入速率宜为15~30击/min。当土较松软时（5击贯入量大于10cm时），记录每阵击的贯入量以及相应的锤击数。一
工程地质勘察钻孔钻探技术要求
人民路五期安置房场二期工程场地 钻探技术要求 1.、终孔标志 取样孔及标准贯入实验钻孔均进入碎块状强风化碳质泥岩5.0～8.0m，一般性钻孔进入碎块状强风化碳质泥岩3.0～5.0m。 2、勘察方法 2.1钻探：所有钻孔（包括技术性控制孔、一般性钻孔）均进行全孔段取芯，所有岩芯均应按回次顺序排放，并加贴岩芯牌。钻探班报表应及时跟踪记录，严禁事后追记，对钻探过程中出现异常应及时与现场负责人进行汇报。 开孔冲击钻进，待测得初见水位后，回转钻进，套管及泥浆护壁，全孔取芯，岩芯采取率：填土为80%以上，粘性土为85～100%，砂土为60～80%，强风化岩大于60%。 2.1钻孔孔径的要求应满足供室内试验的要求，钻孔孔径应为91-110mm；对软质岩或风化岩钻孔孔径91mm。 2.3遇土层变层，立即停钻，丈量机上余尺，计算土层深度。地层的分层高程误差控制在0.05m～0.1m之内。 2.4取样时保证孔底残留的浮土厚度不大于取土器废土段的长度（10cm），击入深度不允许大于取土器的有效长度 在做标贯前应清理孔底沉渣，保证孔底干净。准确记录标贯试验位置及锤击数。 2.5所有钻孔开孔冲击钻进，测初见地下水位，在终孔24小时后，
测稳定地下水位。所取水样应注明取样地点、日期、取样深度。 若发现不符合规范、规程的取样或标贯试验，现场地质员有权利废孔。 3、现场测试 3.1、标贯：在标准贯入实验钻孔中测试，每2.0m一个，必需严格执行（需进行杆长修正）。 3.2、动力触探：选5～6个有代表性的钻孔进行动力触探（素填土和卵石层中）。 4.、现场取样 4.1、水样：计划总共采取3组水样，水样采取前钻孔应适当洗孔。 4.2、土样：在取样孔中采取，间距2m 一个，每层土样不能小于10组。 5、现场管理 5.1、施工人员必须规范作业，文明施工。 5.2、野外施工结束后，应将施工场地整理干净交付甲方。交底人：接收人：
工程地质岩心的鉴定和描述
铁路工程地质钻孔的岩心鉴定和描述 一．土的分类和定名 （一）、土的分类——按颗粒粒径大小 （二）、土的定名——按《铁路工程岩土分类标准》（TB10077-2001）执行1．漂石（块石）土：粒径大于20cm的颗粒超过总质量的50% 2．卵石（碎石）土：粒径大于2cm的颗粒超过总质量的50% 3．圆砾（角砾）土：粒径大于2mm的颗粒超过总质量的50% 4．砾砂土：粒径大于2mm的颗粒占总质量的25-50% 5．粗砂土：粒径大于0.5mm的颗粒超过总质量的50% 6．中砂土：粒径大于0.25mm的颗粒超过总质量的50% 7．细砂土：粒径大于0.075mm的颗粒超过总质量的85% 8．粉砂土：粒径大于0.075mm的颗粒超过总质量的50% 9．粉土：塑性指数等于或小于10，且粒径大于0.075mm的颗粒的质量不超过全部质量的50% 10．粉质黏土：粉粒小于黏粒，塑性指数10-17 11．黏土：主要由黏粒组成，塑性指数大于17 注：定名时应根据颗粒级配，由大到小，以最先符合者确定。 （三）、黏性土的分类及野外鉴别 1．黏土：极细的均匀土块，搓捻无砂感，黏塑滑腻，易搓成细于0.5mm 的长条
2．粉质黏土：无均质感，搓捻时有砂感，塑性，弱黏结，能搓成比黏土较粗的短土条 3．粉土：有干面似的感觉，砂粒少，粉粒多，潮湿时呈流体状，不能搓成土条、土球 （四）、土的潮湿和塑性程度的划分 1、黏性土——含粉质黏土、黏土，分为坚硬、硬塑、软塑、流塑 2、砂性土的潮湿程度的划分——含漂（块）石土、卵（碎）石土、圆砾（角砾）土、砂土，分为稍湿、潮湿及饱和 稍湿—呈松散状，手摸时感到潮，饱和度Sr 50% 潮湿—手捏时手上有湿印，Sr=50-80% 饱和—空隙中的水可自由流出（地下水位以下），Sr>80% 3、粉土潮湿程度的划分 稍湿—天然含水率w<20% 潮湿—天然含水率w=20-30% 饱和—天然含水率w>30% 4、土的潮湿程度在钻孔中的表达方法 黏性土砂性土、粉土、碎石类土
地勘钻探技术要求
《地勘钻探技术要求》 1、严格按所定孔位施工。 2、钻进度、岩土分层深度的量测误差不大于5cm。 3、单孔钻入中风化基岩的深度，岩土分层深度以本方案确定的孔深为准。 4、岩心票、斑报表，必须及时、准确、不允许作回忆录。 5、岩心摆放必须整齐、有序。 6、对部分特殊孔岩芯进行拍照并附于报告中除按以上要求进行之外，应注意下列问题： ①土层中严禁送水钻进； ②土层钻进严禁超管进尺，非连续取芯钻进的回次进出一般不得超过1.5米； ③钻探操作员要随时注意钻进情况并作好记录，如软硬变化、钻具坠落、卡钻、埋钻返回颜色，样块等现象。 ④加强岩心管理，每回次岩心按自上而下，从左到右的原则，顺序放置，并按四次详细填写岩心票； ⑤及时填写钻探班报表，做到量出记录准确，内容完整，认真做好简易水文观测记录（初基水位，静止水位、涌水、漏水等）。每孔必须进行孔深验证，允许误差范围为±了0.05m，封孔后，班报表应由机长及记录员签证。
一、现场地质编纱要求： 1、粘土层应描述成因、颜色、状态深度等； 2、岩体的描述包括颜色、岩性、结构、构造、结构面、岩层厚度和风化程度； 二、测量、测试技术要求 钻孔测放，高程测量，岩、土样的采取试验应按有关规程，规范进行； 三、取样测试 采取的岩、土样进行室内土工试验，室外剪切试验，测度各岩土层的物理力学指标。 四、关键过程界定 本项目中地调、钻探、岩、土样采取现场数据收集，室内资料整理为关键过程。 五、工作流程 钻探、取样及原位测试—室内资料整理。 六、安全文明施工措施 项目负责人对施工现场进行全面监控，在施工作业前制定安全、文明施工措施，安全文明施工。施工作业场地应搭设围墙，并写标志语“此地施工给您带来不便，敬请谅解等字样” 七、提高交技术成果 按照国家规范编制岩土工程勘察报告，并包含总平面位置，勘察点平面布置图，工程地质剖面图，工程地质柱状图，岩、土试验成果报
工程地质勘探钻探方法
工程地质勘探钻探方法 工程地质勘探，利用一定的机械工具或开挖作业深入地下了解地质情况的工作。在地面露头较少、岩性变化较大或地质构造复杂的地方，仅靠地面观测往往不能弄清地质情况，需要借助地质勘探工程来了解和获得地下深部的地质情况和资料。工程地质常用的勘探工程有钻探和开挖作业两大类。工程地球物理勘探有时也被归入地质勘探中。钻探 利用钻机向地下钻孔以采取岩心或进行地质试验的工作。工程地质钻孔的深度通常仅数十米到数百米。钻孔的孔径变化较大，一般为36～205mm，有时也采用直径达1m的大孔径钻孔。工程地质勘探中的钻探方法可分为三大类。 回转钻进 又称岩心钻探，指在轴心压力作用下的钻头用回转方式破坏岩石的钻进，可取岩心，也可不取岩心。回转钻进是钻进岩石的主要方法，为了保持岩心的天然状态，冲洗液通常采用清水。回转钻进可以选用不同材料的钻头，常用的有合金钻头、钢粒钻头和金刚石钻头。前一种钻头适用于钻进软至中等硬度的岩石。后两种钻头适用于钻进坚硬的岩石。为了采取薄层软弱岩石、夹泥、断层或破碎岩石的岩心，通常还采用双层岩心管或三层岩心管以减少钻进中岩心的磨损。为了减少钻杆升降次数，提高钻进效率，还可采用绳索取心钻具，在每一回次钻进后，将岩心从钻杆中提出孔口。 土探孔一般不允许使用带冲洗液的回转钻进，但可采用干钻。
冲击钻进 利用钻具自重反复对孔底进行冲击而使土层破坏的一种钻进方法。冲击钻进分人力冲击和机械冲击两种方式。机械冲击一般采用机械提升和向下冲击，适用于各类土层钻进。在河流冲积的砂砾层中钻进时，为了取得砂砾石样品，通常采用平阀管钻冲击，跟管钻进。 在砂砾石中钻进时，还可用打入法取样钻进。用直径150～200mm的厚壁套管制成长约0.5m的半合套管，下端连接带弹簧的管靴，上端与套管连接。钻进时将套管打入孔底0.4m左右，然后起拔套管，取出砂砾石，再将护壁管打入。这样逐次打入，逐次取样，直至终孔。冲击回转钻进 将冲击和回转钻进相结合的钻进方法，即钻头在孔底回转破碎岩石的同时，施加冲击荷载。 开挖作业 为揭露地质情况，在地表或地下挖掘的不同类型的坑道工程。主要形式有探坑、探槽、竖井和平洞等。其特点是地质人员可直接观察被揭露出的地质现象，采取各种岩土试验样品和直接进行岩土原位试验。地理环境 探坑 一种深度和断面都比较小的浅坑。断面呈圆形或方形。深度一般在1～3m。通常用其揭露被覆盖的岩体或采集土层和天然建材的试验样品。探槽 一种深度不大的长形沟槽。其长度根据追索的地质问题而定。主要用
水文地质、工程地质钻探技术要求.
XX矿可行性论证工作方案 水文地质、工程地质钻探技术要求为了满足方案编制需求，需要沿矿区周边共布置水文地质钻孔X 个，孔深约X米；工程地质钻孔约X个，孔深约X米；洛阳铲孔X 个，孔深X米。见《XXXXX探孔布置图》。 1、水文地质钻探（抽水试验、成井做长观孔） （1）水文地质钻探技术要求 ①.水文地质勘探抽水孔（井）的钻探方法：采用清水钻进，滤水管部分采用钢花管缠丝包网，过滤管直径要求：松散层不小于127㎜，基岩不小于110㎜；抽水试验孔终孔直径要求：较过滤管直径大1～2级，填料时大150～200 mm；过滤管长度要求：含水层厚度≥30m，长度取20-30m；含水层厚度＜30m，长度与厚度一致。基岩中，当孔壁稳定或溶洞充填物较少时，可不设置过滤器，钻孔直径不小于91㎜。施工完成后，采用空压机与水泵联合洗井。 ②.观测孔的钻探方法，采用清水跟管钻进，孔径90mm；滤水井管采用PVC管，管径75mm；滤水管采用PVC管穿孔钻眼包网，长度2～3米。 ③.抽水孔（井）钻探过程中按工程勘察的控制孔进行地层描述，同时进行取样，钻探中每2米取样一个，变层加取，重量1kg左右，必要时进行测试。 ④.洗井要求： a.对水文地质勘探抽水孔（井）采取空压机与水泵联合洗
井方式，达到水清砂净。 b.对观测孔采取反冲洗方式洗井，即向观测孔注水，并利用空压机吹洗，交替进行。 ⑤.滤水管制作： a.滤水管采用钢花管缠丝包网。 b.规格：管径Φ110mm。采用Φ110mm钢管制作，每5～10cm 钻一个3～5mm孔，笼外缠聚乙稀加强丝。底部封闭。过滤网，网眼直径：（2～2.5）d cp滤水管长度不超过5.0m。 ⑥.井管下入： a.下过滤器前用符合标准清孔。 b.用直接提吊法下过滤器，接头处可以焊接或套接。 c.下放过程中要慢、稳、不能刮靠孔壁。 d.井孔垂直度不超过1‰。 ⑦.填砾： a.填砾时必须保证滤水管平直、居中。 b.必须沿过滤器四周均匀连续填砾。 c.投砾量超过滤水管顶部2～3米。 ⑧.洗井： a.投砾后立即向孔内注入清水，将泥浆替出。 b.下入潜水泵抽水，采用抽灌洗井法，先进行抽水，再进行孔口灌水，交替进行。 c.洗井时要经常观察孔口排水的水质变化，不含泥浆或钻粉等污染物质即可。 d.洗井时应定时（半小时）观测一次出水量。 e.根据底层情况，适当调节洗井强度和时间，细颗粒地层
钻孔地质编录详细介绍
钻孔地质编录细则
《新疆哈密市突出山铁矿普查》项目组 二○○五年八月
钻孔地质编录细则 一、目的、布设原则 钻孔施工目的是为查明地表矿（化）体的产状、形态、厚度、矿石组合及品位等地质特征向深部变化情况，进一步了解控矿地质条件及成矿远景，并为储量计算提供依据。其部署本着由已知到未知，由浅部向深部，对地表出露较好、具有一定规模，且对应有明显激电异常的矿（化）体首先部署此项工作。 本细则根据《地质矿产勘查标准汇编》和《中国地质调查局地质调查项目管理制度汇编》并结合以往钻探工作综合编写。 二、开孔前的准备工作 1．编录人员首先应认真学习设计，明确所要施工钻孔的目的、任务及对钻孔的各项要求，熟悉已有地质资料，了解钻孔施工处的地层、构造、矿化蚀变等地质情况，为编录工作打下基础，并认真编制和填写设计勘探线剖面图、《钻孔地质技术设计书（设计柱状图）》。 2．钻孔开钻前，技术负责及编录技术员要提前10—15天到实地根据钻孔设计的孔位用罗盘和皮尺结合GPS、工程后方交汇或者地形图确定钻孔定位。布孔后孔位用木桩作标记，木桩上用油漆标注钻孔号，以便机台及时平整机场。孔位后不得擅自移动，在平整机场后再次用后方交汇法验证孔口位置，确保孔位未移动。编录技术员应及时向机台下达《钻孔定位通知书》。格式见表2。 3．机台将钻塔、钻机安装完毕，技术负责及编录技术员要到现场
进行安装验收。验收项目主要有：钻孔位置是否移动、检查和校正钻孔水平程度（罗盘测量）、钻孔立轴、钻孔天顶角及岩心收集装置（岩心箱，岩心牌等）。验收合格后，签发《钻孔安装验收书》。 4．钻孔安装验收合格后，编录技术员应及时填发《钻孔开孔通知书》，并应向施工人员详细介绍钻孔施工目的，地质情况及对工程质量的要求，严格保证钻孔质量，确保六大指标的实施。岩心的清洗整理至编号等一整套工作应由钻机各班记录员承担。 ZK××地质设计书 表1 设计孔深钻孔类别 设计方位角施工机号 设计倾角钻机类型 钻孔定位、安装通知书 表2 No 批准（技术负责、分队长签名）
工程地质野外描述
一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。 二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味 三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。 四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。 五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。 六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。 七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。 八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。局部含团块状密实粉土。 九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。 十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。 十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。 十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。 十三、粉砂：黄色，含云母片，中密。主要由石英等矿物组成，饱和状态。 十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。 十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。局部夹薄层粉土。 十六、粉土：灰黄，含云母片，很湿，稍密。摇振反应中等，无光泽反应，干强度低，韧性低。 十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。 十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。 十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。 二十、粘土：灰黄，褐黄色，含少量铁，锰质结核，无摇振反应，切面光滑，干强度高，韧性高。 二十一、粉质粘土：褐黄色，硬塑，含白色高龄土条带用钙质结核，（核径为0.3~2cm）,无摇振反应，切面光滑，干强度高，韧性高。 二十二、粉质粘土夹粉土：浅灰色，可塑，粉粒含量高，无摇振反应，稍有光滑，干强度中等，韧性中等。局部夹30cm厚薄层粉土，湿，中密~密实。 二十三、碎石土：浅黄色，灰黄色，中密~密实，碎石含量50%~70%棱角形，次棱角形，一般直径20~40mm最大粒径120mm 成份以灰岩为主，少量为砂岩，由老黄土、新黄土，中粗砂，砾石充填。 二十四、中风化灰岩：灰~深灰色，隐晶质结构中厚层状构造，岩石结构致密坚硬，裂隙发育大部分闭合，由方解石充填，岩芯多呈短柱状，长柱，少量呈碎石块状，碎粒状，土状，长度20~40cm局部溶蚀现像严重，岩芯表面呈峰窝状，溶径5~20mm,最大50mm. 二十五、全风化粘土岩：褐灰色，黄褐色，棕红色。结构构造完全破坏岩芯呈土状，含风化
钻孔编录描述
钻孔编录描述 (2010-09-28 17:15:54) 分类：地质 标签： 杂谈 一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。 二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味 三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。 四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。 五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。 六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。 七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。 八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。局部含团块状密实粉土。 九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。 十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。
十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。 十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。 十三、粉砂：黄色，含云母片，中密。主要由石英等矿物组成，饱和状态。 十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。局部夹薄层粉土。 十六、粉土：灰黄，含云母片，很湿，稍密。摇振反应中等，无光泽反应，干强度低，韧性低。 十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。 十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。 十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。 二十、粘土：灰黄，褐黄色，含少量铁，锰质结核，无摇振反应，切面光滑，干强度高，韧性高。 二十一、粉质粘土：褐黄色，硬塑，含白色高龄土条带用钙质结核，（核径为0.3~2cm）,无摇振反应，切面光滑，干强度高，韧性高。
工程地质勘察技术要求
1.1 技术要求 资料收集技术要求 1.1.1 要求在勘察工作开始前，到设计院、地矿、气象、农林业、交通、水利等部门广泛开展资料收集工作。 1.1.2 工程地质调查技术要求 A、工程地质调查的目的 查明场地范围内的地貌、地质条件，并结合区域地质资料，对河道工程的稳定性、适宜性作出评价，且为了工程地质勘探、测试工作及工点的布置提供依据。 B、工程地质调查的技术要求 重点查明地基稳定和现有河道边坡稳定的地质问题，沿线的不良地质现象，如滑坡、地面沉降等，地面陡坡、地下水、地表水活动情况，临河沿河边坡冲刷失稳可能调查调查精度按具体项目的具体要求来控制。 1.1.3 钻探技术要求 拟采用XY-1型回转式油压岩芯钻机钻探，开孔直径110mm,终孔直径不小于91mm，采用套管或泥浆护壁，对需重点查明的部位（滑动带、软弱夹层等）应采用双层岩芯管钻进。 钻探回次进尺：软土层小于或等于1.0m，其它土层一般不超过1.5m。 岩芯采取率：黏性土、强风化岩 > 90%砂土》65%破碎带、块状强风化岩、中等风化岩》65%岩芯有序摆放在钻孔旁并填好标示牌，拍照留档。 孔深误差：钻进深度内的误差控制在士5cn以内。探井、探槽和探洞：除文字描述记录外,尚应以剖面图、展示图等反映井、槽、洞壁和底部的岩性、地层分界、构造特征、取样和原位测试位置,并辅以代表性部位的彩色照片。 1.1.4 勘察取样技术要求
①取土样:在钻孔中采取土试样，严格按《岩土工程勘察规范》（GB50021- 2001）（2009版）（第9章第4节）有关规定执行。②取样间距：表层0?3m取土间距1.0?1.5m，变层加取，土层较薄（厚度 0.5?1.0m）时均应取样；3?15m深度范围内每隔1.5?2.0m取样；15?20m 深度范围内每隔3.0?3.0m 取样。 ③取样方式：对软土层采用敞口式薄壁取土器取样；对可塑－硬塑黏性土采用锤击普通取土器取样；对中粗砂（或粗砾砂）层，取标贯器内的芯样或采取扰动样。 ④场地要采取地表水和地下水试样。 1 . 1 . 5原位测试技术要求 A、标准贯入试验 为测定黏性土的物理力学性质指标，在钻孔中进行标准贯入试验，利用地区经验对黏性土的状态、土的强度参数、变形参数、地基承载力作出评价；试验间距一般控制在1.0?1.5范围内。 试验要点：清干净孔内残渣及扰动土，准确丈量孔深，做好记录。具体技术操作重点如下： ①标准贯入试验孔采用回转钻进，并保持孔内水位略高于地下水位。当孔 壁不稳定时，可用泥浆护壁，钻至试验标高以上15cm处，清除孔底残土后再进 行试验； ②采用自动脱钩的自由落锤法进行锤击，并减小导向杆与锤间的摩擦力，避 免锤击时的偏心和侧向晃动，保持贯入器、探杆、导向杆联接后的垂直度，锤击速率应小于30击/min ; ③贯入器打入土层15cm 后，开始记录每打入10cm 的锤击数，累计打入 30cm的锤击数为标准贯入试验锤击数N。当锤击数已达50击，而贯入深度未 达30cm 时，可记录50 击的实际贯入深度，按下式换算成相当于30cm 的标准贯入试验锤击数N。
工程地质编录
搞地质需掌握的基本知识 一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。 二、淤泥质粉质粘土：灰色～灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味。 三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。 四、粘土：灰黄～褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。 五、粉质粘土：青灰色，软～可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。 六、粉质粘土：灰黄～褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。 七、粉质粘土：灰黄～褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。 八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。局部含团块状密实粉土。 九、粉质粘土：灰黄～褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。 十、粉质粘土：灰黄～灰色，软～可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。 十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切
面光滑，干强度高，韧性高。 十二、粉质粘土夹粉土：灰黄～青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。 十三、粉砂：黄色，含云母片，中密。主要由石英等矿物组成，饱和状态。 十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。 十五、粉质粘土夹粉土：灰黄色，软～可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。局部夹薄层粉土。 十六、粉土：灰黄，含云母片，很湿，稍密。摇振反应中等，无光泽反应，干强度低，韧性低。 十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。 十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。 十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为 。夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。 二十、粘土：灰黄，褐黄色，含少量铁，锰质结核，无摇振反应，切面光滑，干强度高，韧性高。 二十一、粉质粘土：褐黄色，硬塑，含白色高龄土条带用钙质结核，（核径为 ） 无摇振反应，切面光滑，干强度高，韧性高。 二十二、粉质粘土夹粉土：浅灰色，可塑，粉粒含量高，无摇振反应，稍有光滑，干强度中等，韧性中等。局部夹 厚薄层粉土，湿，中密～密实。 二十三、碎石土：浅黄色，灰黄色，中密～密实，碎石含量 ～ 棱角形，次棱角形，一
工程地质勘察选择题
选择题 取样 1.钻探回次进尺为1.6m，采用75mm金钢石钻进，双层岩芯管，采取的岩芯长度分别为 2.4cm，5.8cm，10.2cm，24.2cm，8.7cm，9.6cm，18.9cm，14.7cm及碎块状、粉状岩芯， 按RQD指标该岩石应为( D )。 A.好的 B.较好的 C.较差的 D.差的 E.极差的 2.按《岩土工程勘察规范》(GB50021-2001)，螺旋钻探不适用于（D ）。 A．黏性土B．粉土C．砂土D．碎石土 答案：见规范9.2.1条或教材表3.4。 3.按《岩土工程勘察规范》(GB50021-2001)，冲击钻探不适用于（A ）。 A．黏性土B．粉土C．砂土D．碎石土 答案：见规范9.2.1条或教材表3.4 4.为获取原状土样，在粉土层中应采用（D ）钻探。 A．旋转 B. 冲击 C. 振动 D. 锤击 （提示：答案见教材表3.4） 5.以下4种钻探方法中，不适合用于粘性土的是（ C ） A、螺旋钻 B、岩芯钻探 C、冲击钻 D、振动钻探 6.岩土工程勘察规范》(GB50021-2001)，在黏性土、粉土、砂土、碎石土及软岩中钻探采取 Ⅰ级土样时（ D ）是错误的。 A．薄壁取土器适用于采取粉砂、粉土及不太硬的黏性土 B．回转取土器适用于采取除流塑黏性土以外的大部分土 C．探井中刻取块状土样适合于上述任何一种土 D．厚壁敞口取土器适合于采取砾砂、碎石及软岩试样 答案：查教材表3.7； 7.于原状土取土器，下列( B )种说法是正确的。 A.固定活塞薄壁取土器的活塞是固定在薄壁筒内的，不能在筒内上下移动 B.自由活塞薄壁取土器的活塞在取土时，可以在薄壁筒内自由上下移动
工程地质地层描述
1、杂填土（Q4 ml）①： 该层主要分布于富屯溪两岸护坡处，整个场地表层，揭露厚度0.50～9.60m。褐黄、灰黄色为主，湿～饱和，中密为主局部稍密，填料主要为卵石，粗砂、建筑垃圾及少量粘性土，硬杂质含量约70%，卵石的一般粒径为2～6cm，个别最大粒径为18cm，母岩为花岗岩及砂岩，中等风化。河中部分未经系统分层压实处理，回填时间较短（大于5年），尚未完成自重固结，土质成分与结构疏密不均。该层89孔做重型动力触探试验，杆长校正后锤击数最小值N63.5=10.2击，最大值N63.5=47.7击。但该层护岸部分地段经过处理，处理过的杂填土密实度较好。护岸部分相对于河中部分较好，但总体偏差。 2、卵石（Q4al-pl）②: 该层在场地内分布较广，仅AZK1～AZK4-1、AZK9～AZK19、DZK1～DZK6、QK1～QK26、QK84～QK99、ZK1～ZK19钻孔有揭露。钻探深度内揭露厚度一般为1.70～9.20m，顶板埋深0.00～9.60m，层顶高程109.66～11.796m。灰黄、灰色等色，中密为主，局部为稍密，卵石原岩主要为片岩，中等风化程度，直径2~5cm，亚圆形，级配一般，可选性较好，磨圆度一般，填充物主要为中粗砂，局部含泥，胶结度一般。其中＞20mm颗粒＞50%，<20约占45%。该层在89孔做重型动力触探试验，杆长校正后锤击数平均值N63.5=13.87击，修正值N63.5=13.69击。土质结构较均匀，工程性能较好。 3、全风化石英片岩（Pt2-3x）③： 该层在场地内分布较广，仅AZK9～AZK19、DZK1～DZK6、QK1～QK5、QK20～QK27、QK86～QK99、SZK1～SZK6、ZK1～ZK12、ZK17～ZK19钻孔有揭露，钻探深度内揭露厚度一般为0.50～13.10m，顶板埋深1.10～13.40m，层顶高程102.31～124.66m。灰黄
钻探技术要求
铁路工程地质钻探 技术要求
《铁路工程地质钻探技术要求》 目录 第一章依据 (1) 第二章项目管理 (1) 第三章钻探技术要求 (4) （一）岩芯采取率 （二）回次进尺 （三）钻探过程 （四）钻探记录 （五）取样和试验 第四章复杂与特殊条件钻进 (7) 第五章水文试验钻孔 (12) 第六章终孔 (14) 第七章封孔 (14) 第八章提交资料 (15) 第九章检查验收 (15) 第十章一般安全防护规定 (16) 附录1－钻探原始记录的标准作业 附录2－钻探检查与验收 附表A－钻孔工艺技术标准 附表B－钻孔记录技术标准
第一章依据 本钻探技术要求是根据《铁路工程地质钻探规程》(TB10014-98)、《铁路工程地质勘察规范》（TB10012-2007）、《铁路不良地质勘察规范》（TB10027-2001）、《铁路工程地质特殊岩土勘察规范》（TB10038-2001）、《铁路工程土工试验规程》（TB10102-2004）、《铁路工程岩土分类标准》（TB10077-2001）、《铁路工程地质原位测试规程》（TB10041-2003）等规范，结合目前铁路勘察工作汇编的钻探技术要求。由于各勘探项目各有特点或侧重，故各项目勘探应以相关的各种现行规范和项目负责人的技术交底、勘探作业细则、钻孔任务书的要求为准。勘测期间各测段应根据本测段具体情况补充有关钻探技术要求。钻探过程中应严格执行各项目的规定和要求。 第二章项目管理 一、各勘探单位必须成立现场的勘探项目部（经理部）；必须设有技术、质量、安全的专职领导，并不能擅离工地；根据机组和工点情况配足现场的专职技术人员；必须根据承担的项目特点，制定明确的安全、质量、技术、工艺等制度或要求，如岗位责任制（含经理部和机组各岗位）、作业流程和责任人、技术工艺要求、交接班制度（含交接班记录）、作业场地的环境、安全、质量控制和自检措施等，并严格执行。现场的各勘探项目部、机组、人员必须挂牌或有明确标识。如需撤换机组、机长、记录员，必须通过现场指挥部、地路处经计室考核同意备案，否则不予验收计价。 二、各单位的机组必须按照合同项目进度、质量要求和有关钻孔孔深、孔径、钻探工艺以及施钻安全环境等方面的具体情况，配置足够的各项钻探、测试、试验的设备、钻具和工具。终孔直径一般大于91mm。 三、在钻探准备阶段及钻探过程中应与甲方技术人员及孔内测试人员密切联系和配合，保证测试、试验及各项工作的顺利完成。遇特殊情况通知应及时通知甲方技术人员。 四、钻孔质量检查：各单位的现场技术人员必须履行质量自检责任，并留下自检记录随时提供甲方或监理检查。甲方的检查一般为飞行检查、中间检查和验收检查。常在被抽检的钻孔附近0.5米范围内布置检查孔，由甲方地质技术人员在现场进行质量核定。检查孔完工后需及时整理，根据现场实际情况与原钻孔资料进行对比分析，由甲方地质技术人员提出质量检查报告，作为钻探质量评定的依据。 五、严格执行钻孔任务通知书。
地质描述
工程地质钻孔描述 一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。 二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味 三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。 四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。 五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。 六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。 七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。 八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。局部含团块状密实粉土。 九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。 十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。 十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。 十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。 十三、粉砂：黄色，含云母片，中密。主要由石英等矿物组成，饱和状态。 十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。 十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。局部夹薄层粉土。 十六、粉土：灰黄，含云母片，很湿，稍密。摇振反应中等，无光泽反应，干强度低，韧性低。 十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度
工程地质钻探作业指导书
工程地质钻探作业指导书 二〇一三年二月二十三日
批准： 审查： 编写：总工室
目录 1 目的 (1) 2 范围 (1) 3 职责 (1) 4 工程地质钻探操作及质量技术要求 (1) 5 相关文件 (7) 6 记录 (7)
工程地质钻探作业指导书 1目的 为提高我院工程地质钻探的质量和效率，降低生产成本，确保安全生产及地质勘察原始资料的准确性，充分查明地表以下工程地质条件及水文地质条件，特编制本作业指导书。 2范围 本作业指导书适用于我院承担的各类水利水电工程地质钻探及工业与民用建筑工程地质钻探。 3职责 3.1钻探作业人员负责对班报表的填写，并由值班班长作好交班签字认定。 3.2钻探技术负责人作钻孔岩芯编录。 3.3专业技术项目负责人对作业过程进行检查，对岩芯编录成果进行检查、复核。并对所检查的成果质量负责。 3.4地质勘察队负责人或主任工程师负责对钻探成果进行全面审查，对成果的技术质量负责。 4工程地质钻探操作及质量技术要求 4.1基本要求 4.1.1钻探工作应以勘测大纲或钻孔任务书为依据进行准备和施工。
钻探操作人员必须是经过培训和考核合格的技术工人，凡未经培训和考核的新工人不得顶岗作业。学习操作时，必须有技术工人在旁监护。 4.1.3钻探及试验过程中，必须如实准确记录，并对资料及时进行整理分析，以便指导钻探工作的顺利进展，根据存在的不同地质条件确定行之有效的钻探工艺及试验方法。 4.2钻探技术要求 4.2.1 钻孔质量要求 工程地质钻探，通常需要全孔连续采取岩芯，还需要在孔内做各种水文地质、工程地质试验和测试。所以要求尽可能地提高岩芯采取率，并尽量使所采岩土样品不受扰动。在软岩层及软弱夹层中钻进时必须采取一些特殊技术措施，甚至用干钻来提高软弱岩芯的采取率，必要时采用降低转速、减小孔底压力、缩短钻程等有效措施。具体应满足： 4.2.1.1钻探口径和钻具规格应符合现行国家标准的规定，成孔口径应满足取样、测试和钻进工艺的要求; 4.2.1.2钻进深度、岩土层面深度、地下水位的测量误差应不底于±5cm; 4.2.1.3确保钻孔的垂直度，每25m测量一次垂直度，每深100m允许偏差为±2°，钻孔斜度偏差超过规定时，应及时采取纠斜措施； 4.2.1.4 应严格控制非连续取芯钻进的回次进尺，使分层精度符合要求; 4.2.1.5钻孔时应注意观察地下水位，量测地下水初见水位与静止（稳定）水位。 4.2.2 钻进方法（工艺）要求 4.2.2.1工程地质钻探均应采用回转方式钻进； 4.2.2.2在地下水位以上的地层中应进行干钻，不得使用冲洗液，不得向孔内注水； 4.2.2.3对覆盖层及可能坍塌的深部地层应采取护壁措施（凡要在孔内进行抽、压、注水试验的钻孔不宜采用泥浆、水泥浆及化学浆液护壁，要求采用套管护壁）； 4.2.2.4在岩层中钻进，回次进尺不得超过岩芯管长度，在覆盖层（软质岩层）中钻进，回次进尺不得超过2.0m；
钻孔编录方法
１１钻孔原始地质编录 钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。 11.1准备工作 11.1.1 技术准备 编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。 编录人员一般一台钻机1人。 11.1.2 编写钻孔设计书 编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。钻孔设计书应包括以下主要内容： a）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。 b）岩矿层分层起止井深（由上至下） c）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。 d）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。 e）孔深校正及要求（一般直孔每100m校正一次，斜孔50m校正一次，误差±1‰）。 f ）钻孔结构及钻进方法等。
11.2钻孔地质编录 钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。 11.2.1 检查整理岩矿心 11.2.1.1 检查钻孔施工记录 在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”（见 附录B 误。 将＞10cm 的岩心及＞5cm 的矿心编号，用红油漆（或防水符号笔）写在岩心或矿心上。 岩心编号用代分数表示：分数前面的整数代表回次号，分母为本回次中有编号的岩心总块数，分子为本回次中第几块编号的岩心。 例：某孔中第5回次，有7块编号的岩心，其中第3块编号为3。 7 11.2.1.5 岩矿心拍照 在检查、整理岩矿心后，应将每箱岩矿心依次用数码相机拍照存档。 11.2.2 观察记录 11.2.2.1 分层 尽可能对全孔或较长井段的岩矿心进行综合观察分析，按矿区厘定的分层标准进行岩矿心分层。例如：某钙芒硝矿区ZK402孔中，按不同的岩性、矿石类型划分出：第四系冲洪积层、紫红色泥质白云岩、紫红色白云质粉砂岩、中—细晶钙芒硝矿石、紫红色构造角砾岩、粗晶钙芒硝矿石、紫红色粉砂质粘土岩、紫红色白云质泥岩等8种岩性的17个分层。 在第一分层结束后放入一个分层标签（见附录B中表B.10）或分层隔板，如遇分层界线 刚好在某一段完整的岩心中时，则用钉锤或劈样机自分层处将岩心劈开后放入分层标签，见图35。 图35完整岩心分层示意图 11.2.2.2 记录回次数据
