3.1 墙体承重结构所适用的建筑类型

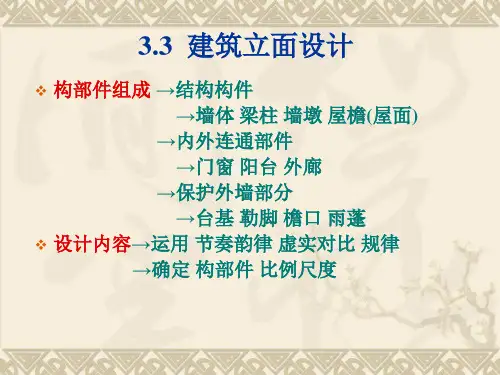

第4次课 建筑立面设计+建筑在总平面中的位置+墙体承重结构所适用的建筑类型
柱间的方形大窗、带壁柱的小窗、柱间连续的拱形门
❖ 掌握适度→ 既整齐统一 又丰富变化 → 不琐碎零乱 不单调呆板
3. 掌握虚实的对比和变化 ❖ 虚实对比 → 凹凸光影 强烈对比
→实墙与洞口 栏板凹廊 柱墩门廊 → 实面为主 厚实封闭
→虚面为主 轻巧开敞
门窗、阳台、墙面出出进进的变化，是住宅建筑永远的主题
→竖向 立柱 墙墩 凹凸 → 挺拔 庄重 高耸
❖ 横竖向划分的比较 →横向：外廊宽度不大，走廊采用悬挑结构 →竖向：走廊宽度较大，外墙面需设置柱或墙墩等 垂直受力构件
2. 掌握节奏的变化和韵律感 ❖ 节奏韵律→ 规律的重复、变化 相同构部件
→ 对应内部空间 划分排列组合 → 立面形式 呼应 内部功能
❖ 墙承重结构支承系统的墙体布置： 考虑因素：建筑空间分隔、结构受力合理、通风采
光、设备布置和走向 ①横墙承重；②纵墙承重；③纵横墙混合承重
？
❖ 墙承重结构支承系统的特点和适用范围：
✓ 特点：不能留有过多的洞口，承重墙体位置不能任 意更改。
✓ 适用：在使用周期内室内空间功能和尺度都相对固 定的建筑物。
❖ 如：砖木结构、石木结构、砖石结构、砖砼结构等
西 安 大 雁 塔 ， 砖 木 结 构
砖 木 结 构 是 塔 式 建 筑 的 主 题
布 （达 公拉 元宫 7， 世石 纪木 ）结
构
统一花岗石的墙身；木制 屋顶及窗檐的外挑起翘设 计；全部的铜瓦鎏金装饰， 以及由经幢、宝瓶、摩羯 鱼、金翅鸟做脊饰的点缀。
❖ 建筑材料、高度、荷载→分为砌体墙承重的混合 结构系统、钢筋砼承重系统。
➢ 1. 砌体墙承重：墙体材料的来源丰富，施工方便， 对建筑平面的适应性强，因此大量应用于低层和多 层的民用建筑，特别是住宅、旅馆、学校、幼托、 办公用房和一些小型商业用房、工业厂房、诊疗所 等。
第三篇第一章墙体承重结构所适用的建筑类型标准版文档
三、钢筋混凝土墙承重结构体系的特点 及所适用的建筑类型
钢筋混凝土墙承重结构体系的承重墙可以分为预制 装配和现浇两种形式。
1、预制装配式钢筋混凝土墙承重结构体系的特 点及所适用的建筑类型
在预制装配的钢筋混凝土墙承重体系中，钢筋混凝 土墙板和钢筋混凝土楼板在工厂预制加工后运到现场安 装。构件的分块一般比较大，工业化程度较高，且装配 节点有严格的结构和构造方面的要求，因此建筑平面相 对较为规整，往往以横墙承重居多，使用不够灵活，但 能够适应一般的学校、宿舍、旅馆、住宅、办公等建筑 的要求。如果加工、运输、施工条件都允许的话，可以 把房间预制成“盒子”，运到现场再安装。
在考虑承重墙体的布置时，除了兼顾建筑空间分隔的需要以及结构受力的合理性外，还应考虑满足通风采光以及设备布置和走向等方
制约。 面的要求。
某混合结构的多层教学楼 砖墙承重的混合结构多层学生宿舍
如果是纵横墙混合承重方案，则承重 在考虑承重墙体的布置时，除了兼顾建筑空间分隔的需要以及结构受力的合理性外，还应考虑满足通风采光以及设备布置和走向等方Biblioteka 2、现浇钢筋混凝土墙承重结构体
系的特点及所适用的建筑类型
现浇钢筋混凝土墙承重结构体系建筑主体 结构在现场整体浇注，墙体布置与预制装配的相 比较为灵活，横墙承重、纵墙承重、纵横墙混合 承重等方案均可选择。由于钢筋混凝土墙在抗剪、 抗弯方面的优越性，这类墙承重体系往往大量应 用于高层建筑，特别是高层的办公楼、旅馆、病 房、住宅等建筑中，平面往往成条形布置。
面的要求。 由于钢筋混凝土墙在抗剪、抗弯方面的优越性，这类墙承重体系往往大量应用于高层建筑，特别是高层的办公楼、旅馆、病房、住宅
墙布置相对灵活，有利于建筑空间的组合。 等建筑中，平面往往成条形布置。

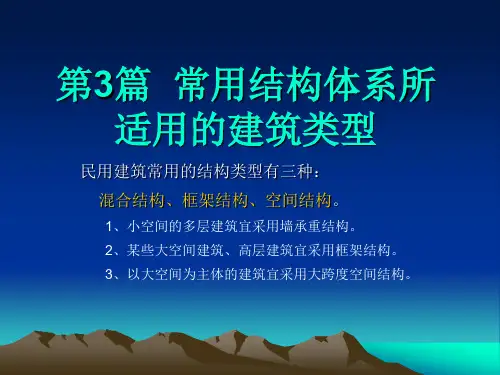

房屋建筑学第3篇常用结构体系所适用的建筑类型
柱面网壳
网壳
a)正放四角锥柱面网壳 d)三角锥柱面网壳
b)正放抽空四角锥柱面网壳 c)斜置正放四角锥柱面网壳
e)抽空三角锥柱面网壳
双层柱面网壳的网格形式
1.交叉桁架体系(略) 2.四角锥体系
a)：刚度大，杆件少，最常用 b)：适用于小跨度，轻屋面 c)：系将a)斜置 3.三角锥体系 常用d) ， e) 两种
• 墙体布置灵活，横墙承重、纵墙承重、纵横墙混 合承重等均可。大量应用于高层的办公楼、旅馆、 病房、住宅等建筑，平面一般呈条形布置。
• 纵墙承重方案应在适当位置布置横向剪力墙。
• 横墙承重，部分内纵墙可以不做现浇钢筋混凝土， 而用砌体填充墙或轻质隔墙，可减轻自重，使空 间分隔灵活。
• 纵横墙混合承重：承重墙布置灵活有利于建筑空 间的组合。
• 纵、横墙混合承重：采用现浇钢筋混凝土楼板时， 常常形成双向板；室内单个空间较大，楼层结构 需要添加梁，会形成纵、横墙混合承重。特点是 除了建筑物的总长度不应超出规范要求，同时应 有一定数量的纵墙和横墙拉齐以加强建筑物的刚 度，满足抗震要求。墙体布置较为自由，平面组 合易获得交通组织的方便和较好的采光通风条件。
• 纵、横墙混合承重的方案除应有一定数量 的纵墙及横墙拉齐以加强建筑物的刚度、 满足抗震的要求外 ，其墙体的布置相对较
为自由，在平面组合方面可获得交通组织 的方便并能够形成较好的采光和通风的条 件，尤其适用于民用住宅
• 混合墙承重方案的墙体是由小构件砌筑而 成，墙体可以比较容易砌成直线或各种其 他线形，从而使建筑立面或形体可以变的 较为丰富。
第2章 骨架结构体系所适用的 建筑类型
• 骨架承重结构体系与墙承重结构体系的不 同在于用两根柱子和一根梁代替了一片承 重墙。
房屋建筑学考点
房屋建筑学考点第1篇概论第1章房屋建筑学研究的主要内容1.建筑设计的内容：对建筑空间的研究和对构成建筑空间的建筑物实体的研究。
2.建筑物根据其使用性质，通常可以分为生产性建筑和非生产性建筑两大类。
生产性建筑根据其生产内容的区别划分为工业建筑、农业建筑等等不同的类别非生产性建筑统称为民用建筑，又根据其使用功能，再分为居住建筑和公共建筑两大类。
公共建筑按其功能特征，大致可分为：生活服务性建筑：如餐饮类、菜场、浴场等；文教建筑：如各类学校、图书馆等；托幼建筑：指幼儿园、托儿所；科研建筑：如研究所、科研试验场馆等；医疗建筑：如医院、诊所、疗养院等；商业建筑：如商店、商场等；行政办公建筑：如各类政府机构用房、办公楼等；交通建筑：如各类空港码头、汽车站、地铁站等；通讯广播建筑：如电视台、电视塔、广播电台、邮电局、电讯局等；体育建筑：如各类体育竞技场馆、体育训练场馆等；观演建筑：如电影院、音乐厅、剧院、杂技场等；展览建筑：如展览馆、博物馆等；旅馆建筑：如宾馆、饭店、招待所等；园林建筑：如公园、动物园、植物园、各类城市绿化小品等；纪念性建筑：如纪念堂、陵园等。
宗教建筑：如各种寺庙、教堂等3.建筑物的主要构成部分：楼地层、墙或柱、基础、楼电梯、屋盖、门窗第2章建筑设计的程序及要求1.建筑设计的程序一般可以分为方案阶段、初步阶段和施工图设计阶段。
2.建筑设计的要求（1）满足建筑功能的需求（2）符合所在地规划发展的要求并有良好的视觉效果（3）采用合理的技术措施（4）提供在投资计划所允许的经济范畴之内运作的可能性第2篇建筑空间构成及组合第1章建筑平面的功能分析和平面组合设计1.平面图——建筑物各层的水平剖切图，是从各层标高以上大约直立的人眼的高度将建筑物水平剖切后朝下看所得的该层的水平投影图。
既表示建筑物在水平方向各部分之间的组合关系，又反映各建筑空间与围合它们的垂直构件之间的相关关系。
2.从组成平面各部分空间的使用性质来分析，主要可以归纳为使用和交通联系两部分3.建筑物内部使用部分的平面面积和空间形状的主要依据：满足使用功能的需求（1）需使用的设备及家具所需占用的空间（2）人在该空间中进行相关活动所需的面积（包括使用活动及进行室内交通的面积）4.与建筑物使用空间的平面形状有关的因素包括：（1）该空间中设备和家具的数量以及布置方式（2）使用者在该空间中的活动方式（3）采光、通风及热工、声学、消防等方面的综合要求5.走道（1）布置方式：各使用空间可以分列于走道的一侧、双侧或尽端（2）宽度：应符合人流、货流通畅和消防安全的要求通常单股人流的通行宽度为550～600mm。

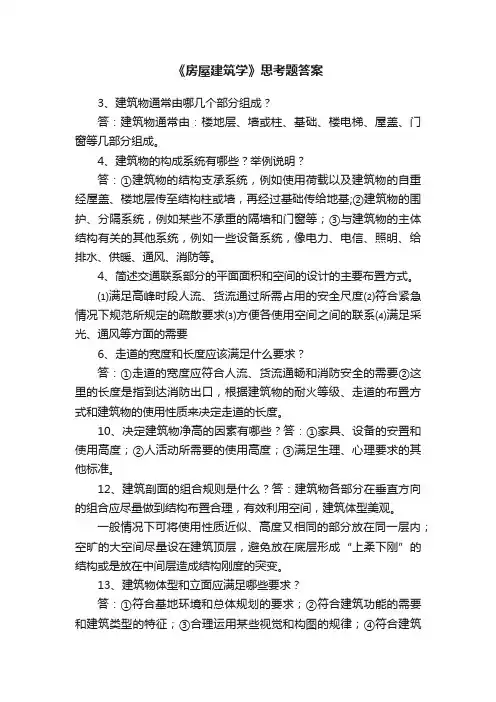

《房屋建筑学》思考题答案
《房屋建筑学》思考题答案3、建筑物通常由哪几个部分组成？答：建筑物通常由：楼地层、墙或柱、基础、楼电梯、屋盖、门窗等几部分组成。
4、建筑物的构成系统有哪些？举例说明？答：①建筑物的结构支承系统，例如使用荷载以及建筑物的自重经屋盖、楼地层传至结构柱或墙，再经过基础传给地基;②建筑物的围护、分隔系统，例如某些不承重的隔墙和门窗等；③与建筑物的主体结构有关的其他系统，例如一些设备系统，像电力、电信、照明、给排水、供暖、通风、消防等。
4、简述交通联系部分的平面面积和空间的设计的主要布置方式。
⑴满足高峰时段人流、货流通过所需占用的安全尺度⑵符合紧急情况下规范所规定的疏散要求⑶方便各使用空间之间的联系⑷满足采光、通风等方面的需要6、走道的宽度和长度应该满足什么要求？答：①走道的宽度应符合人流、货流通畅和消防安全的需要②这里的长度是指到达消防出口，根据建筑物的耐火等级、走道的布置方式和建筑物的使用性质来决定走道的长度。
10、决定建筑物净高的因素有哪些？答：①家具、设备的安置和使用高度；②人活动所需要的使用高度；③满足生理、心理要求的其他标准。
12、建筑剖面的组合规则是什么？答：建筑物各部分在垂直方向的组合应尽量做到结构布置合理，有效利用空间，建筑体型美观。
一般情况下可将使用性质近似、高度又相同的部分放在同一层内；空旷的大空间尽量设在建筑顶层，避免放在底层形成“上柔下刚”的结构或是放在中间层造成结构刚度的突变。
13、建筑物体型和立面应满足哪些要求？答：①符合基地环境和总体规划的要求；②符合建筑功能的需要和建筑类型的特征；③合理运用某些视觉和构图的规律；④符合建筑所选用结构系统的特点及技术的可能性⑤掌握相应的设计标准和经济指标3、墙体承重结构体系适用于哪些建筑？答：①砌体承重体系，由于墙体材料来源丰富，施工方便，对建筑平面的适应性强，因此大量应用于低层和多多层的民用建筑，特别是住宅、旅馆、学校、托幼、办公用房和一些小型商业用房、工业厂房，诊疗所等；②钢筋混凝土墙承重体系，其中预制装配式混凝土承重体系能够适应一般的学校、宿舍、旅馆、住宅，办公等建筑；现浇钢筋混凝土承重体系往往大量应用于高层建筑中，特别是高层的办公楼、旅馆、病房、住宅等建筑。
[教学设计]房屋建筑学基本知识
![[教学设计]房屋建筑学基本知识](https://img.taocdn.com/s3/m/96245ff7fad6195f302ba6b8.png)
[教学设计]房屋建筑学基本知识房屋建筑学基本知识第1篇概论第1章房屋建筑学研究的主要内容1. 建筑设计包括两方面的内容，主要是指对建筑空间的研究以及对构成建筑空间的筑物实体的研究。
2. 建筑物根据其使用性质，通常可以分为生产性建筑和非生产性建筑两大类。
3. 生产性建筑可以根据其生产内容的区别划分为工业建筑，农业建筑，等不同的类别，非生产性建筑则可统称为民用建筑。
4. 民用建筑根据其使用功能，可以分为_居住建筑公共建筑两大类。
5. 建筑物通常由_楼地层、墙或柱、基础、楼电梯、屋盖、门窗等几部分组成。
第2章建筑物设计的程序及要求1. 建筑设计的程序一般可以分为_方案阶段，初步设计阶段，施工图设计阶段;2. 对于有些小型和技术简单的城市建筑，可以以方案阶段代替__初步设计阶段_，而有些复杂的工程项目，则还需要在初步设计阶段和施工图设计阶段之间插入技术设计阶段第2篇建筑空间构成及组合第1章建筑平面的功能分析和平面组合设计 1. 从组成平面各部分空间的使用性质来分析，主要可以归纳为使用，交通联系;两部分。
2. 使用部分是指满足_主要使用功能，辅助使用功能;的那部分空间。
3. 建筑物的交通联系部分包含建筑物的_门厅，过厅，走道，楼梯，电梯;_等等4. 建筑物的_使用部分，交通联系部分，结构、围护分隔构件本身;_所占用的面积之和，就构成了建筑物的总建筑面积。
5. 走道的长度根据__建筑物的耐火等级，走道的布置方式，建筑物的使用性质_来决定。
6. 疏散距离是指_使用房间对走道的出口到达疏散口之间的距离。
7. 门厅是在建筑物的_主要出入口_处起_内外过渡，集散人流;作用的交通枢纽。
8. 过厅一般位于体型较为复杂的建筑物各分段的_连接处__或建筑物内部某些人流或货流的_集中交汇处_起到_缓冲_的作用。
9. 在建筑设计时，设计人员一般会首先借助_功能分析图_或者称之为气泡图来归纳、明确使用部分的这一功能分区。
10. 建筑物平面组合方式有_串联式组合，并联式组合，混合式组合。
结构选型总结
结构选型总结⼀、综述常见的结构体系的种类和各⾃特点，并举例说明各适⽤于哪类建筑物？1、墙体承重结构所适⽤的建筑类型a:砌体墙承重墙体材料的来源丰富，施⼯⽅便，对建筑平⾯的适应性强，⼤量应⽤于低层和多层的民⽤建筑。
b:钢筋混凝⼟墙承重系统预制装配式的建筑平⾯相对较为规整，往往以横墙承重居多，使⽤不够灵活，但能够适应⼀般的学校、宿舍等建筑的要求；2、⾻架结构体系所适⽤的建筑类型a:框架结构体系柱⽹需要有对位关系，平⾯不宜转折过多，对于建筑布局的灵活性的意义主要还是体现在那些内部需要较多的⼤空间b:框剪、框筒等体系框剪体系的建筑物，剪⼒墙的布置除满⾜结构⽅⾯的需要外。
框筒等体系的建筑物，筒体在垂直⽅向的适当变形，可以造成丰富的建筑体型c:板柱体系板底平整，可降低层⾼，且内部空间分隔不受梁的影响。
适⽤于使⽤荷载合适的商场仓储d:单层刚架、拱在结构上属于平⾯受⼒体系，可以通过改变排列⽅式适应较活泼的建筑平⾯和体型e:排架屋架等与柱⼦之间铰接，能够承受⼤型的起重设备运⾏时所产⽣的动荷载3、空间结构体系所适⽤的建筑类型a:薄壳属于空间薄壁结构，⼜可分为曲⾯壳和折板两种。
对建筑⽽⾔，结构本⾝就形成了“⾯”，⽽且可以切削b:⽹架由许多杆件按照受⼒的合理性有规律地排列组合⽽成，可以分为平板⽹架和⽹壳两种。
⽹架空间整体性好。
c:悬索⽤⾼强钢丝做拉索，加上⾼强的边缘构件以及下部的⽀承构件，使结构⾃重极⼤地减⼩，⽽跨度⼤⼤增加。
d:膜在本质上也是受拉构件。
像薄壳⼀样，兼有承重和围护的双重功能。
其张拉⼒来源于充⽓或者⽤桅杆、拱、拉索等构件来将膜绷紧。
e:混合形式按照建筑设计的要求及材料、结构功能的合理性，以多种形式混合使⽤1、普通粘⼟砖墙的特点：1、墙体材料可就地取材，易于制造2、节省钢筋混凝⼟材料，造价低廉3、材料本⾝具有较好的保温、防⽕性4、设计⽅案较灵活5、砖结构⾃重⼤，抗震性较差，且毁坏农⽥2、砖混结构房屋的墙体布置⽅案有哪⼏种及其特点？3、多层砌体房屋结构体系的设计要求1、应优先采⽤横墙承重或纵横墙共同承重的结构体系，不应采⽤砌体墙和混凝⼟墙混合承重的结构体系。
3常用结构体系所适用的建筑类型
钢制刚架结构的飞机库
钢制刚架结构的玻璃暖房
早期罗马人在建筑中使用的拱券
由于拱呈曲面形状，在外力作用下，拱内的弯矩值可 以降低到最小限度，主要内力变成轴线压力，且应力分布 均匀，能充分利用材料的强度，比同样跨度的梁结构断面 小，故拱能跨越较大的空间。
但是拱结构在承受荷载后将产生横向推力，为了保证 结构的稳定性，必须设置宽厚坚固的拱脚支座抵抗横向推 力。
板柱结构是 由楼板（屋 面板）、柱 等构件组成 的，承受竖 向及水平荷 载的空间结 构体系。
单层刚架、拱
排架
板柱结构除了具有框架结 构的优点外，由于其楼面荷 载直接传给柱及柱下基础， 因此缩短了传力途径，增大 了楼层净高，结构高度小， 顶棚平整，内部空间分隔不 受梁的影响。采光、通风及 卫生条件好，模板及施工简 单。但楼板较厚，楼板材料 用量较多。
框架结构体系 框剪、框筒等体系 板柱体系
框架结构以梁板 柱构成建筑物的 骨架，传递和支 撑建筑物的全部 荷载，而墙体仅 起分隔室内外空 间和围护作用。
框剪体系是在框架结 构中适当中布置能抵 抗水平推力的墙体， 并使框架柱、楼板有 可靠连接二形成的结 构体系。
框筒结构是指由一个 或几个筒体（加密柱 距）作为竖向结构。
板柱体系
单层刚架、拱
排架
某框剪体系高层旅馆平面
某框筒体系高层办公楼平面
某船厂技术中心楼外框 在垂直方向有变化
某框筒结构办公楼核心筒跟随建 筑外形作变化
美国芝加哥西尔斯大厦的束筒框架结构布置及体型变化
第2章 骨架结构体系所适用的建筑类型
骨架结构体系——对于建筑空间布置在构思上主要在于用两根柱子和一根横梁 来取代了一片承重墙。这样原来在墙承重结构支承系统中被承重墙体占据的空 间就尽可能地给释放了出来，使得建筑结构构件所占据的空间大大减少，而且 在骨架结构承重系统中，无论是内、外墙均不承重，可以灵活布置和移动，因 此较为适用于那些需要灵活分隔空间的建筑物，或是内部空旷的建筑物，而且 建筑立面处理也较为灵活
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.钢筋混凝土墙承重系统
预制装配式钢筋混凝土墙承重 现浇钢筋混凝土墙体承重体系
体系：
系：
施工工艺：墙体和楼板在预制 施工工艺：墙体现场浇筑
工厂预制加工后用到现场组装
优点：建筑的工业化程度高， 优点：墙体布置灵活，能承受
构件要标准化，建筑平面规整 较大的抗剪抗弯性。
缺点：使用不够灵活
缺点：施工工期长住宅 、 适用范围：高层的办公楼，旅
办公楼
馆、病房、住宅
板材装配式建筑体系
预制装配式盒子住宅
1967年蒙特利尔世界博览会展出的预制装配式盒子住宅
现浇钢筋混凝土剪力墙体系
谢谢大家！
