定子线圈
线圈、定子和转子潜在失效模式和后果分析
铁心局部涡流过大，局部发热，降低电机使用寿命 影响电机装配 压圈外缘和止口外径小，与机座配合不够紧密，运转时定子出现打滑现象； 压圈外缘和止口外径大，无法套入机座 绝缘处理线圈防护性能差 电机散热不好，使用寿命降低 槽满率不足，线圈松动，槽楔松动，影响浸漆效果和绝缘性能，降低电机使用寿命 绝缘性能降低，易损伤线圈，易击穿烧损电机 定子槽口绝缘性能降低，槽口易击穿烧损电机 影响定子和转子间间隙，严重时会摩擦转子，易击穿烧损电机且降低了电机使用寿命 焊接点不牢固、强度低，导电性能差，焊接点过热 无法形成电流回路，直流电阻不合格 该部位易受潮、易腐蚀、导热性能降低，绝缘电阻降低，介损升高，电机使用寿命降低
绝缘性能降低，易击穿烧损电机
极性错误，直流电阻不平衡，电机无法使用
易击穿烧损电机风险升高
过大，引线端最外缘距离铁芯长度超差，影响电机装配； 过小，影响电气间隙，易击穿烧损电机
影响电机装配和电气间隙，易击穿烧损电机，严重时直接无法套入机座
电机易受潮、绝缘材料易被腐蚀、机械强度整体降低、导热性能下降、绝缘电阻降低，介 损升高，电机使用寿命降低
潜在失效模式 槽口有毛刺，割手；冲片不齐，有凸
起；槽内有焊渣、铁屑等
冲片叠压不紧实，齿部弹开，铁芯轭 部长度不满足工艺要求
铁芯冲片损伤
压圈外缘和止口外径不满足工艺要求
槽楔间隙过大 槽楔、槽纸等挡通风口
垫条漏放、少放 槽纸破损
槽绝缘伸出铁心长度满足要求 槽楔高出铁心表面，线圈端部内圆或
鼻部距离铁芯高度低于工艺要求 焊接搭接长度不足、虚焊、气泡等
焊接漏焊 焊接造成绝缘烧损，焊接点和烧损绝
缘未清理
绝缘叠包率不合格，稀包；绝缘搭接 长度不合格
对发电机定子线圈绕法和接线方法的一些疑问
对发电机定子线圈绕法和接线方法的一些疑问
我们常见的三相交流发电机我知道的有两种绕法，和两种三相出线的接法
1.原厂生产的发电机一般都选用S型的绕法，接线方法为三相留头，三相尾相连为中性点。
或者第一相尾接第二相头，第二相尾接第三相头，第三相尾接第一相头，如此串联相接无中性点
2.我平时绕定子线圈用的方法，定子铁芯用1.
3.5或1.5.10或1.7.14为三相开头，接线方法同上
请问大家，哪种绕法和接线方法，发电机的效率更高，发电机定子线圈更不容易因温度问题烧毁。
昨天修一中巴车，发电机为佩特莱28V 100A的发电机，由于后轴承烧毁后，把定子弄打铁了，由于新发电机过于昂贵（批发价1200）司机要求修理，定子线圈线直径1.6MM由于我们县城没有这么粗的漆包线，就用1.45MM的绕了，原厂的定子线圈绕法是第一种，接法是第二种，二极管是雪崩二极管，我嫌麻烦，就直接用第二种绕法，修好后试车.在电瓶处测量电压，怠速28.5V ，大灯空调全开怠速26.5 V，大油门超不过27.5V，发电机温度稍高，不知道这样长时间大灯空调一起开。
定子线圈原理
定子线圈原理定子线圈是电机中的重要部件，它是将电能转化为机械能的关键组成部分。
在电机工作过程中，定子线圈承担着产生磁场、与转子磁场相互作用从而产生转矩的重要功能。
下面我们将详细介绍定子线圈的原理。
首先，定子线圈是由导线绕制而成的，通常采用的是导电性能良好的铜线。
当定子线圈通电时，电流会通过导线，形成一个环绕定子的磁场。
这个磁场会与转子上的磁场相互作用，产生电磁力，从而驱动转子旋转。
这就是电机工作的基本原理。
其次，定子线圈的设计和绕制对电机性能有着重要的影响。
通常情况下，定子线圈会根据电机的工作原理和要求来设计绕制。
绕制的方式包括单层绕组和多层绕组，不同的绕制方式会影响定子线圈的电阻、电感和功率因数等特性。
合理的绕制方式可以提高电机的效率和性能。
另外，定子线圈的绕组方式也会影响电机的运行特性。
正弦绕组和非正弦绕组是常见的两种绕组方式。
正弦绕组可以减小电机的谐波，提高电机的工作效率和平稳性；而非正弦绕组则可以减小绕组的交叉面积，降低绕组的损耗。
因此，在设计定子线圈时，需要根据具体的工作要求和电机的特性来选择合适的绕组方式。
最后，定子线圈的绝缘也是至关重要的。
由于定子线圈在工作时会受到较高的电压和电流，因此绝缘的质量直接关系到电机的安全和稳定性。
良好的绝缘可以有效地防止绕组之间和绕组与铁芯之间的绝缘击穿和短路，保证电机的正常运行。
综上所述，定子线圈作为电机中的重要部件，其原理和设计对电机的性能有着重要的影响。
合理设计和绕制定子线圈，选择合适的绕组方式和保证良好的绝缘质量，可以提高电机的效率、稳定性和安全性，从而更好地满足各种工业和民用领域的需求。

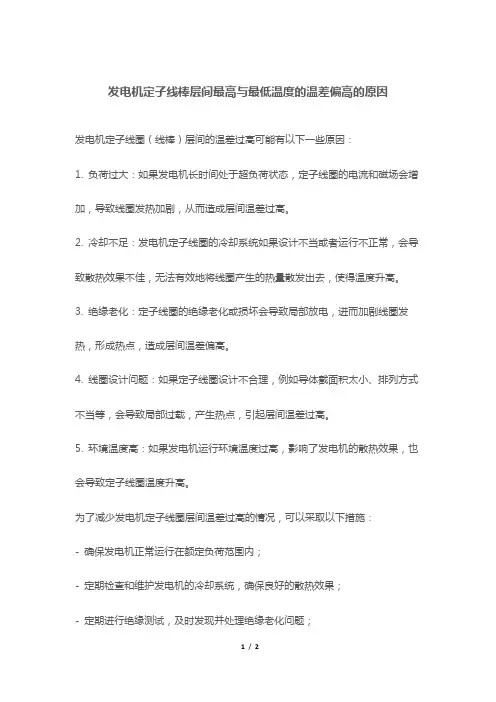

发电机定子线棒层间最高与最低温度的温差偏高的原因
发电机定子线棒层间最高与最低温度的温差偏高的原因
发电机定子线圈（线棒）层间的温差过高可能有以下一些原因：
1. 负荷过大：如果发电机长时间处于超负荷状态，定子线圈的电流和磁场会增加，导致线圈发热加剧，从而造成层间温差过高。
2. 冷却不足：发电机定子线圈的冷却系统如果设计不当或者运行不正常，会导致散热效果不佳，无法有效地将线圈产生的热量散发出去，使得温度升高。
3. 绝缘老化：定子线圈的绝缘老化或损坏会导致局部放电，进而加剧线圈发热，形成热点，造成层间温差偏高。
4. 线圈设计问题：如果定子线圈设计不合理，例如导体截面积太小、排列方式不当等，会导致局部过载，产生热点，引起层间温差过高。
5. 环境温度高：如果发电机运行环境温度过高，影响了发电机的散热效果，也会导致定子线圈温度升高。
为了减少发电机定子线圈层间温差过高的情况，可以采取以下措施：
- 确保发电机正常运行在额定负荷范围内；
- 定期检查和维护发电机的冷却系统，确保良好的散热效果；
- 定期进行绝缘测试，及时发现并处理绝缘老化问题；
- 优化线圈设计，确保合理的导体截面积和排列方式；
- 控制发电机运行环境的温度，确保良好的散热条件。
通过以上措施可以有效降低发电机定子线圈层间温差过高的风险，保障发电机的安全稳定运行。
电机定子h-pin的连线原理
电机定子h-pin的连线原理
电机定子的h-pin连接原理通常是指三相电机的连接方式。
在
三相电机中，定子的线圈通常被分成三组，分别标记为A、B、C。
这些线圈之间的连接方式可以采用星形连接或者三角形连接。
首先，我们来看星形连接。
在星形连接中，每组线圈的一个端
子连接在一起，形成星型结构的连接点，而另一个端子则分别连接
到电源的三个相位上。
这种连接方式使得电机的起动电流较小，但
是在额定运行时会有较大的电流。
这种连接方式适用于需要较大起
动扭矩的应用。
另一种常见的连接方式是三角形连接。
在三角形连接中，每组
线圈的两个端子依次连接到相邻的线圈的两个端子上，形成一个闭
合的三角形连接。
这种连接方式使得电机在额定运行时的电流较小，但是起动时的电流较大。
这种连接方式适用于需要较小起动电流的
应用。
除了星形连接和三角形连接外，还有一种称为Y-△转换的连接
方式。
在这种连接方式中，电机的定子线圈既可以采用星形连接，
也可以采用三角形连接。
通过切换不同的连接方式，可以改变电机
的运行特性，使其适应不同的工作要求。
总的来说，电机定子的h-pin连接原理涉及到三相电机的线圈连接方式，包括星形连接、三角形连接和Y-△转换。
不同的连接方式适用于不同的工作要求，可以根据具体的应用需求选择合适的连接方式。
汽轮发电机定子线圈绝缘标准
汽轮发电机定子线圈绝缘标准
汽轮发电机定子线圈绝缘标准如下：
1. 绝缘电阻：发电机定子绕组绝缘电阻应不小于100MΩ，测试电压为500V。
2. 极化指数：10分钟对1分钟的绝缘电阻比值，即极化指数应不小于2。
3. 直流电阻：定子绕组各相直流电阻值在冷态下，任何两相直流电阻之差，排除由于引线长度不同而引起的误差后，不超过其最小值的%。
4. 绝缘电阻差异倍数：各相绝缘电阻差异倍数不大于2。
5. 比较测试：将所测的绝缘电阻值与相近条件下（温度、湿度）的初次值和制造厂家提供的交接实验数值，或上次大修时测得的结果进行比较，若低于前者的1/3~1/5，则应查明原因予以消除。
并且，其绝缘吸收比
（R60/R15）应不小于。
这些标准都是为了保证汽轮发电机定子线圈的绝缘性能达到一定的要求，以确保发电机的正常运行和安全性。
以上数据仅供参考，实际标准可能因不同的发电机型号、生产厂家和运行环境而有所不同，具体应以厂家提供的信息为准。
水轮发电机定子线圈
水轮发电机定子线圈采用环氧云母绝缘制成的新式大型水轮发电机定子绕组的预期寿命是50年以上[1]。
最近一项与加拿大电气协会有关组织所赞助的对新式和老式绝缘系统的全球调查显示, 定子绕组在重新绕制前可正常运转50年[2]。
但有一些迹象表明，在过去十多年所生产的发电机寿命是无法达到50年的。
决定定子绕组寿命的关键因素是被使用作为隔离高电压铜导体及定子铁芯的电气绝缘。
比起定子绕组内其他的组成材料如铜或钢, 绝缘材料有较低的熔点和较弱的机械强度。
结果是，随着运转时间的增长, 绝缘是最有可能发生老化及恶化，最终导致接地故障。
另一个可能出现故障的是铜导体- 特别是线棒没有被牢靠的固定在线槽内(因此产生振动)，或两个线棒间焊接品质不良。
遗憾的是，现在要对过去十年所生产的发电机定子绕组的预期寿命有相同或较低稳定度的统计进行证明还言之过早。
然而, 在线局放测试[3]已被世界各地的发电公司采用, 侦测发电机运行中定子绕组可能发生的绝缘问题和连接问题。
在说明近期水轮发电机的故障现象前，从数千台电机上采集的局放数据与老旧机组比较后，显示了定子绕组问题似乎是过去十年中较普遍发生的故障。
最后, 讨论发电公司如何确保定子绕组的长期寿命。
局放量大小与电机制造年代的关系在对数以千计的电动机和发电机所采集的在线局放数据分析后发现, 一些电机制造厂在过去十年所生产的电机定子绕组的局放量超过他们10年前所生产的电机定子绕组的局放量[4]。
例如, 图1显示位于欧洲、北美和日本的大型电机制造商在不同年代生产的定子绕组局放量与生产年代的关系。
这些电机包含了13-15kV的空冷型机组。
这一数字显示，四家电机制造厂于2003年所出厂电机的局放量比1995年前出厂的电机局放量明显高出许多。
而高的局放量通常代表了定子绕组绝缘正快速老化,同时存在电气接触不良的隐患。
高的局放幅值是对近期制造的电机定子一个值得关心的客观资讯。
图一：9个电动机及发电机制造厂家定子绕组制造或重新绕制的年代与其局放值的关系。
发电机定子线棒波绕组和叠绕组
发电机定子线棒波绕组和叠绕组
发电机的定子线圈通常采用绕组方式，主要有波绕组和叠绕组两种形式。
1. 波绕组（lap winding）：在波绕组中，每个线圈的起点和终点都连接到相邻的线圈上，形成一个闭合回路。
这种绕组方式适用于较低功率的发电机，由于线圈的起点和终点相邻，因此绕组比较紧凑，可以在有限的空间内容纳更多的线圈。
2. 叠绕组（wave winding）：在叠绕组中，每个线圈的起点和终点连接到不同的线圈上，形成一个非闭合的路径。
这种绕组方式适用于较高功率的发电机，由于线圈的起点和终点不相邻，因此绕组比较宽松，可以承受更大的电流。
波绕组和叠绕组的选择取决于发电机的功率和空间要求。
波绕组适用于功率较低、空间有限的情况，而叠绕组适用于功率较高、空间较大的情况。
实际应用中，根据发电机的具体要求和设计参数，选择适合的绕组方式，以提高发电机的性能和效率。
