花键联接难点
T——传递扭矩（N.m） Z——花键齿数 l ——键齿工作长度（mm）dm——花键的平均直径 ψ——载荷分布不均系数 h——键齿侧面工作高度（mm）
d
返回
D
设：工作载荷沿键的工作长度l均匀 分布。且各齿面上压力的合力N 作用在平均半径dm处，如图
C
C
销联接
定位销——主要用于零件间位置定位，左图，常用作组合加
4、切向键 两个斜度为1：100的楔键联接，上、下两面为工作面（打 入）布置在圆周的切向 工作原理：靠工作面与轴及轮毂相挤压来传递扭矩
° 120
1:100
b
t
r
d
C ×45° t
b
b
二、键联接的强度校核
失效形式：压溃（静联接——键、轴、毂中较弱者） 磨损（动联接） 键的剪断（较少） 1、平键联接的强度校核 a) 挤压强度条件为：
工作面
工作面
(a)
(a)
(b)
(b)
(a) (b)
普通平键：
(a)
圆 头 — A型（常用）—键顶上面与毂不接触有间隙 方 头 — B型—常用螺钉固定
(c) 半圆头—C型（端铣刀加工）—用于轴端与轮毂联接
(c)
(c)
(c)
(d)
(d)
(d)
2）薄型平键——键高约为普通平键的60%~70%：圆头、方 头、单圆头 用于薄臂结构、空心轴等径向尺寸受限制的联接
N 1000T / d 2 2000T P [ ] P k l k l kld
1 允许传递的扭矩： T kld [ ] P 2
T——扭矩（Nmm）k——工作高度 k=h/2 d——轴径（mm） l——工作长度 A型键：l=L-b B型键：l=L C型键：l=L-b/2 L——公称长度
返回
花键联接
花键联接是由多个键齿与键槽在轴和轮毂孔的周向均布而成 花键齿侧面为工作面——适用于动、静联接
d D
一、类型、特点和应用
1、特点： 1）齿较多、工作面积大、承载能力较高 2）键均匀分布，各键齿受力较均匀
3）齿槽线、齿根应力集中小，对轴的强度削弱减少 4）轴上零件对中性好 5）导向性较好 6）加工需专用设备、制造成本高
键
基本要求 重点难点 主要内容
键和花键主要用 于轴和带毂零件， 实现周向固定以 传递转矩的轴毂 联接销联接通常 只传递少量2.掌握各种键的选择； 3.掌握各类键联接的强度校核计算； 4.掌握各类键联接的结构设计.
返回
重点与难点
重点：平键联接；楔键联接；半圆键联接；花键联 接. 难点：各类键联接的选择；各类键联接的失效形式 和强度条件；采用“双键”联接的布置方法. 返回
3）导向平键与滑键——用于动联接，即轴与轮毂之间有相 对轴向移动的联接
导向键——键不动，轮毂轴向移动
滑键——键随轮毂移动
特点：装拆方便，对零件对中性无影响，容易制造，作用可靠， 多用于高精度联接。但只能圆周固定，不能承受轴向力
2、半圆键
轴槽用与半圆键形状相同的铣刀加工，键能在槽中绕几何 中心摆动，键的侧面为工作面，工作时靠其侧面的挤压来传递 扭矩。 特点：工艺性好，装配方便，适用于锥形轴与轮毂的联接 缺点：轴槽对轴的强度削弱较大。只适宜轻载联接。
2、花键类型
按齿形分： ①矩形花键
矩形花键联接按新标 准为内径定心，定心精度 高，定心稳定性好，配合 面均要研磨，磨削消除热 处理后变形，应用广泛
d
② 渐开线花键
定心方式为齿形定心，当齿 受载时，齿上的径向力能自 动定心，有利于各齿均载， 应用广泛，优先采用
30°
三角形花键——齿数较多，齿较小，对轴强度削弱小。适 于轻载、直径较小时及轴与薄壁零件的联 接应用较少
二、花键联接的设计计算
设计：选花键类型→按轴径定花键尺寸→验算联接强度
df
失效形式：①键齿的压溃（静联接） ②磨损（动联接） ③齿根剪断
N
h
dm
挤压强度条件： P
2000 T [ ] P z h l dm
动联接（耐磨性条件）： P
2000 T [ P] z h l dm
工和装配时的主要辅助零件。 联接销——主要用于零件间的联接或锁定，中图，可传递不
大的载荷
安全销——主要用于安全保护装置中的过载剪断元件 ，右图
销套 安全销
圆柱销——不能多于装拆（否则定位精度下降） 圆锥销 ——1 ： 50 锥度，可自锁，定位精度较高，允许多于 装拆，且便于拆卸
特殊型式销——带螺纹锥销，开尾锥销（右图）弹性销，开
口销，槽销和开口销等多种形式
返回
过盈联接
一、过盈联接的类型与应用
利用两个被联接件本身的过盈配合来实现，一为包容 件，另一为被包容件
1 2 3 4
无辅助件（左图）——用于轴与轮毂联接，轮圈与轮芯的联接 及滚动轴承与轴及座孔的联接 有辅助件（右图）——借助于扣紧板或环将重型剖分零件2、4 沿接缝面3联接成一体，现大多由螺栓代替
d
3、楔键联接
1:100
工作面
1:100
普通楔键：上、下面为工作表面，有1 ：100 斜度（侧面有 间隙），工作时打紧，靠上下面摩擦传递扭矩，并 可传递小部分单向轴向力 特 点 ：适用于低速轻载、精度要求不高。对中性较差， 力有偏心。不宜高速和精度要求高的联接，变载下 易松动。钩头只用于轴端联接，如在中间用键槽应 比键长2倍才能装入。且要罩安全罩
b）剪切强度条件
N 1000 T / d 2 2000T [ ] bl bl bld
2、半圆键联接强度校核
N 1000 T / d 2 2000T [ ] bl bl bld
强度不够时，措施：1）双键，180°布置（按1.5个键计算） 三键，120°布置 2）增大轴径d↑ 3）增长L↑，但轮毂长↑受力不利 4）改用花键
7．1键联接
7．2花键联接 7．3销联接 7. 4过盈联接
返回
键联接
键是一种标准件，通常用于联接轴与轴上旋转零件与 摆动零件，起周向固定零件的作用以传递旋转运动成扭矩， 而导键、滑键、花键还可用作轴上移动的导向装置。
一、键联接的类型与构造
主要类型：平键、半圆键、楔键、切向键
1、平键 1）普通平键 用于静联接，即轴与轮毂间无相对轴向移动 构造：两侧面为工作面，靠键与槽的挤压和键的剪切传 递扭矩； 轴上的槽用盘铣刀或指状铣刀加工； 轮毂槽用拉刀或插刀加工。

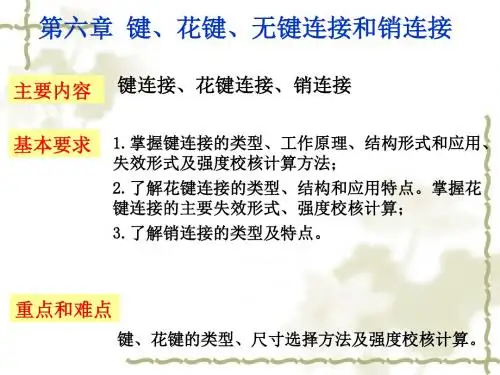

第六章键、花键、无键连接和销连接
T
p
键的挤压强度不够。
O
24
3.改用双键联接
考虑到挤压强度相差较大，改用双键，相隔180°布置。双 键的工作长度l＝1.5×70mm＝105mm。
?
p
?
2T ? 103 kld
?
2 ? 2200 ? 103 6 ? 105 ? 70
? 99.8MPa
25
§6—2 花键联接
花键联接是由周向均布多个键齿的轴与带有相应键齿 槽轮毂孔配合而成的可拆联接。
27
二．花键联接的类型及其选择
按键齿形状可分为：矩形花键和渐开线花键 矩形花键——键齿两侧面为平面，形状简单，加工方便，可用磨削方法获 得较高精度，常用于机床、汽车、拖拉机等机械中。
渐开线花键——渐开线花键的齿廓为渐开线，可用切制齿轮的加工方法来加工，
工艺性较好。花键齿根较厚，强度高，寿命长。但加工内花键孔的制造成本较高， 常用于载荷较大，定心精度要求高，尺寸较大的联接。
缺点：键槽较深，对轴的强度削弱较大。
主要用于载荷较轻的静联接，尤其适用于锥形轴与轮毂的联接。
5
普通楔键
楔键联接
N
fN
工作面
T
1∶100
钩头楔键
fN N
工作原理——键的上下两面为工作面，其上表面和轮毂槽底均有 1：100的斜
度。装配时，将键沿轴向打入轴和轮槽内，工作表面上产生很大的正压力， 工作时，依靠工作面上正压力产生摩擦力传递转矩 T.
l B型键：
l C型键：
l=L l = L－b/2
k —— 键与轮毂接触高度，mm，k ≈ h/2 。
17
表6-2 键联接的许用挤压应力和许用压强 MPa
载荷性质
第6章 键、花键、无键联接与销联接
F 2T 103 p [ p ] kl kld
动联接：耐磨条件
2T 103 p [ p] kld N / mm2
T N m
h k 2
mm
k
静联接：挤压条件
2T 103 p [ p ] kld
注意：式中 l 为接触长度。 l Lb 圆头键
di
二、花键联接的强度计算
1.失效形式：压溃——静联接
2.强度计算：
磨损——动联接 静联接：挤压条件 2T 103 p [ p ] N / mm2 zhldm 动联接：耐磨条件
[ p ] , [ p] 查P108表6-3
2T 103 p [ p] N / mm2 zhldm
普通平键 实现静联接
薄型平键
平键 半圆键 导 向 键： 用于轴向移动位移不大的情况 滑 键： 用于轴向移动位移大的情况 实现动联接
类 型
楔 键 切向键
构成紧联接
键是标准件
1.平键联接
工作面：两侧面
工作面 工作原理：靠键与键槽两侧面的相互挤压传递转矩。
特点及应用：平键联接结构简单，装拆方便， 对中性较好，应用最广。 1）普通平键
式中：—载荷系数， = 0.70.8；
矩形花键：h
Dd 2C , 2 D为外花键的大径，
d为内花键的小径，
假设各齿的压力的合力作用在平均半径dm处： d m
C为倒角尺寸 --为齿的工作长度，mm； h--为齿的工作高度, 30 时h m ， 45 时h 0.8m
组成：外花键、内花键 花键联接特点及应用：
内花键 外花键
1）各花键齿受力较均匀； 2）轴和轮毂应力集中小； 3）花键齿数多，键槽浅，对轴损 伤较小;承载能力大； 4）对中性好； 5）导向性好， 6）加工精度高； 7）需专门设备和工具。成本高。 适用于定心精度要求高，载荷大或需经常滑移的联接
花键连接
二、花键配合的精度设计—3.表面粗糙度设计 花键表面粗糙度推荐值
内、外花键标注示例：
18
小 结
1． 平键、半圆键联接的公差与配合 平键联接的键宽与键槽宽b是决定配合性质和配合精度的主要参 数。平键、半圆键联接采用基轴制配合。国标对键宽规定了一种公 差带（h9），对轴和轮毂的键槽宽各规定了三种公差带。由这些公 差带构成三组配合，分别得到规定的三种联接类型，即较松联接、 一般联接和较紧联接。应根据使用要求和应用场合确定其配合类别。 平键、半圆键联接的非配合尺寸精度要求较低，它们的公差分别见 教材表。 2． 矩形花键联接的定心方式及极限与配合 花键有矩形花键、渐开线花键和三角形花键，其中矩形花键应 用最广。国标规定了矩形花键联接的尺寸系列、定心方式及极限与 配合。 （1）矩形花键联接定心方式 矩形花键有大径（D）结合面、小径（d）结合面和键侧（B）结 合面(D、d、B分别为三个结合面的配合尺寸。其中只有一个为主要 结合面，它决定花键联接的配合性质，称为定心表面。按定心表面 的不同，矩形花键有大径D定心、小径d定心、和键（槽）宽B定心 三种定心方式，国标规定矩形花键采用小径定心。
键的分类
键的分类： 平键（包括普通平键和导向平键）、半圆键、切向键 和楔键联结，其中以平键联结应用最广泛。 3
平键配合的精度设计
包括：1.尺寸精度设计 2.形位精度设计 3.表面粗糙度的精度设计
4
一、平键配合的精度设计-1、尺寸精度设计
平键联接的特点
平键联结的基本构成 ：平键联结是由键、轴键槽、轮毂键槽 构成。在工作时，通过键的侧面与轴槽和轮毂槽的侧面相互 接触来传递转矩。 平键联结的配合尺寸：键和轴槽、轮毂槽的宽度尺寸b是配合 尺寸。应规定较小的公差。 其余尺寸，如键高、键长、轴槽深、轮毂槽深等都属于非配 合尺寸。应规定较大的公差。
键销连接教案(公开课)要点
第十一章键、销及其连接课题：§11—1键连接课时：2 课型：新授课教学目标：掌握键类型特点，达到能分辨各类型键教学方法：讲述、举例教具：键模型、挂图教学重点：熟知键各种类型教学难点：分辨键应用场合，合理选择教学过程导入新课：传动键导入授课：§11—1键连接作用：实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。
一、平键连接特点靠平键的两侧面传递转矩，键的两侧面是工作面，对中性好；键的上表面与轮毂上的键槽底面留有间隙，以便装配。
二、半圆键连接三、花键连接四、楔键和切向键连接键连接的应用1.松键连接松键连接所用的键有普通平键，半圆键、导向平键及滑键等，靠键的侧面传递转矩，只对轴上零件作周向固定，不能承受轴向力，如果要轴向固定，则需要附加紧定螺钉或定位环等定位零件。
松键连接的装配要点为：1）清理键及键槽上的毛刺，保证键与键槽能精密贴合。
2）对重要的键连接，装配前要检查键的直线度和键槽对轴线的对称度及平行度等。
3）对普通平键，导向平键，用键的头部与轴槽试配，应能使键较紧地与轴槽配合。
4）修配键长时，在键长方向键与轴槽留0.1mm的间隙。
5）在配合面上加湿润油，用铜棒或加软钳口的台虎钳将键压入轴槽中，使之与槽底良好接触。
6）试配并安装回转套件时，键与键槽的非配合面应留有间隙，保证轴与回转套件的同轴度，套件在轴上不得有轴向摆动，一面在机器工作时引起冲击和教学目标：掌握销类型特点，达到能分辨各类型销教学方法：讲述、举例教具：销模型、挂图教学重点：熟知销各种类型教学难点：分辨销应用场合，合理选择教学过程导入新课：传动键导入授课：§11—2销连接一、作用：①主要用于零件间位置定位（定位销必须≥2个）；②传递不大的载荷（均有标准）；③安全保护装置中作剪断元件。
机器设备经常用到螺栓、螺钉、螺母、垫圈、键、销等标准件连接其它零件，实现零件的装配安装。
标准件指为了使零件有更好的互换性及便于批量生产和使用，国家对它们的结构、尺寸规格、技术要求等实现标准化的零件或零件组。
键、花键、无键联接和销联接的自学指导
键、花键的自学指导1 主要内容及学习要求主要内容为键及花键联接的类型、结构、特点和应用，失效形式和强度计算。
键、花键和销大多已标锥化，因此学习的主要要求是：(1)了解键联接的主要类型、特点和应用。
掌握键的类型及尺寸的选择方法，并能对平键联接进行强度校核计算。
(2)了解花键联接的主要类型、特点和应用。
掌握花键联接强度校核计算方法。
(3)对无键联接、销联接的主要类型、特点及应用有一定的了解。
2 重点及学习注意事项重点是键与花键的类型、尺寸选择和强度校核方法。
自学本章时应该注意；(1)进行键联接的强度校核计算时，要正确取定键的工作长度，并应按键、轴、毂三者最弱材料来选取许用应力，而键一般是用抗拉强度极限бB≥600Mpa的精拔钢制造的(2)键的侧面所受不是均布载荷,计算时是按均布考虑的;花键所受的载荷也不可能均匀地分配到各个花键齿上,故考虑一个载荷分配不均系数Ψ;每个花键齿本身工作面上的载荷也是不均匀分布的,面上不均匀分布列入许用应力考虑.(3)载荷分布不均匀现象是个普遍规律,绝对均匀的载荷分布是不存在的,因此,对以后将要学到的各个零件,都有个妥善处理载荷分布不均匀的问题,不过处理的方法可随具体情况的不同而异罢了.3 思考题(1)如何选取普通平键的尺寸b×h×L?它的公称长度L与工作长度l之间有什么关系?(2)圆头、方头及单圆头普通平键各有何优缺点?各是什么型的普通平键?分别用在什么场合?轴上的键槽是如何加工的?(3)普通平键联接有那些失效形式?主要失效形式是哪些? 如何进行强度校核?许用应力按键、轴、毂三者那一个来取?如经校核强度不足时,可采取哪些措施?(4)当用一个平键联接而强度不足时,可否在同一段轴、毂上采用两个平键联接?它们在布置上和强度计算上有何区别?(5)平键和楔键在结构和使用性能上有何区别?为何平键应用较广?(6)导向平键联接和滑键联接有何区别?各在什么场合使用?(7)花键联接和平键联接相比有哪些优缺点? 渐开线花键联接和矩形花键联接相比各有哪些优缺点?各用什么定心?(8)花键联接强度计算中为什么要引入载荷分配不均系数Ψ?它的取值范围如何?影响取值大小的主要因素是什么?如经校核判定强度不足时,可采取哪些措施?(9)平键和楔键的工作面各是那个面?。
花键连接、销连接详解
三、销连接
（3）异形销
异形销种类很多， 其中开口销工作 可靠，拆卸方便， 常与槽形螺母合 用，锁定螺纹连 接件。
二、销连接
（2）连接销：用于轴毂间或其他零件间的连 接
二、销连接
（3）安全销：安全装置中的过载剪切原件
二、销连接
2.按形状分为： （1）圆柱销 圆柱销靠过盈 与销孔配合， 为保证定位精 度和连接的紧 固性，不宜经 常装拆，主要 用于定位。
二、销连接
（2）圆锥销
圆锥销具有 1:50锥度，小 端直径为标准 值，自锁性能 好，定位精度 高，主要用于 定位，也可作 为连接销。
花键连接、销连接
1.组成： 内花键、 外花键
（a）内花键
（b）外花键
一、花键连接
2.类型（按齿形不同分）
（1）矩形花键
（2）渐开线花键
一、花键连接
3.定心方式： 大径定心、小径定心、齿面定心
（1）矩形花键
——小径定心（内 花键和外花键的小径为 配合面，大径有间隙）
一、花键连接
（2）渐开线花键 ——齿面定心（内、 外花键的齿顶和齿 根处有间隙）
一、花ቤተ መጻሕፍቲ ባይዱ连接
4.特点： （1）键齿数多，承载能力强 （2) 应力集中小，对轴和轮毂的强度削弱小 （3）轴上零件与轴的对中性好 （4）导向性好 （5）成本高 5.应用场合 适用于定心精度要求较高和承载能力较大、或经 常滑移的场合
二、销连接
1.按用途分为 （1）定位销：固定零件之间的相对位置
注意：定位销一般只受很小的载荷， 数目不少于2个
键和花键联接的公差与检测
较松联结 ；一般联结；较紧联结
平键联结的尺寸及公差带图见书上图11-1和11-2。 3、键联结的其它技术要求 1）轴槽、轮毂槽对轴心线的对称度公差，按7-9级。 2）平键的键长L不键宽b之比大于或等于8时，应规定键 宽b 的两工作侧面在长度上的平行度要求。b≤6mm时，公差等 级取7级；b≥8~36mm时，公差等级取6级；b≥40mm时，公差 等级取5级。 3）键和键槽配合面的表面粗糙度参数值Ra一般
取1.6~6.3μm，非配合面的Ra值取12.5μm。
三、单键的检验
单件小批量生产，用普通量具测量； 大批量生产，用与用量具测量；
a、检验槽宽度b的极限量规
b、检验轮毂槽深D+t1的极限量规 c、检验轮毂槽宽度和深度的复合量规 d、检验轴槽对称度的量规 e、检验轮毂槽对称度的量规 f、轴槽对称度及歪斜度的测量
键 联 接
1．平键联接
平键的两侧面是工作面，上表面与轮毂上的 键槽底部之间留有间隙，键的上、下表面为 非工作面。工作时靠键与键槽侧面的挤压来 传递扭矩，故定心性较好。 根据用途，平键又可分为 普通平键 导向平键 滑键 普通平键与轮毂上键槽的配合较紧，属静联接。 导向平键和滑键与轮毂或轴的键槽配合较松，属动联接。 普通平键应用极为广泛。 轴上键槽可用指状铣刀或盘状铣刀加工，轮毂上的键槽可 用插削或拉削
第二节 矩形花键联结的公差不检测
花键联接是将具有均布的多个凸齿的轴置于轮毂相应的 凹槽中所构成的联接。其工作面是键齿侧。
花键联接是多齿传递载荷，故比平键联接的承载能力高，定 心性和导向性好，对轴的削弱小(齿浅、应力集中小)； 花键联接一般用于定心精度要求高和载荷较大的地方。 花键加工需用专门的设备和工具，成本较高。 花键联接按齿形不同，可分为矩形花键和渐开线花键两类， 且均已标准化。
毕业设计：键连接失效分析与改进
第一章绪论1.1键联接的概述目前,国内外机械工程设计中键联接与花键联接已被广泛应用,并已形成标准化和系列化。
但是,它们均存在一定的缺点和局限性,因而,不断补充、完善、发展和改造它们非常必要。
在各种轴毅联接中, 键联接具有简单紧凑、装拆方便和成本低廉等特点, 因此是最常用的联接型式。
因键是标准零件, 故传统设计主要是根据键联接时结构特点、使用要求和工作条件选定键的类型, 然后由轴毅尺寸从标准中选定键的剖面尺寸及长度, 最后进行强度校核。
传统方法的不足是速度慢且趋于保守(尺寸大), 故其经济性差。
键是一种标准零件，通常用来实现轴与轮毂之间的周向固定以传递转矩，如齿轮、带轮、联轴器与轴的连接，有的还能实现轴上零件的轴向固定或轴向滑动导向。
键在机械行业中的各种轴毅联接中, 根据类型不同有不同的用途，键联接具有结构简单、装卸方便和成本低廉的特点，因而得到广泛应用。
1.2键联接的分类键连接可以分为松键连接、紧键连接和花键连接三大类。
键是标准件，分为平建、半圆键、楔键和切向键等。
花键联接分为：矩形花键、渐开线花键、三角形花键。
平键普通平键与薄型平键构造两侧面为工作面，靠键与槽的挤压和键的剪切传递扭矩。
分圆头A、方头B、半圆头C三种型式导向平键与滑键导向平键分为圆头和方头两种，一般用螺钉固定在轴槽中，导向平键与轮毂的键槽采用间隙配合，轮毂可沿导向平键轴向移动。
半圆键靠键与键槽侧面的挤压传递转矩。
键在槽中能绕键的几何中心摆动，可以自动适应轮毂上键槽的斜度。
楔键楔键的上下面是工作面，键的上表面有1：100的斜度，轮毂键槽的底面也有1：100的斜度，主要靠摩擦力传递转矩切向键由一对楔键组成的，装配时，将两键楔紧。
键的两个窄面是工作面。
花键联接矩形花键分为外径、内径、侧面等定心方式。
渐开线花键齿廓为渐开线，分为齿形定心、圆柱面定心、外径定心。
三角形花键内花键齿为三角形外花键齿为渐开线（α=45°）加工方便，定心方式：齿侧定心1.3键联接的应用特点键联接具有简单、紧凑、可靠、装拆方便和成本低廉等优点，因此是属于最通用的联接形式。
《机械测量技术》第9章 键连接的公差与测量
9.1单键结合的互换性
9.1.1平键联接的几何参数
• 键的分类
按其结构形式
• 键联结结构（图9-1）
平键 半圆键 切向键
楔键
图9-1
9.1.2 平键的公差与配合
• 平键是标准件，平键联结是键与轴及轮毂三个零件的配 合。国家标准规定键联结采用基轴制配合。
轴槽及轮毂槽侧面表面粗糙度Ra值为3.2μ m，底面为 6.3μ m。
图样标注如图9-4所示 。
图9-3
9.2 矩形花键结合的互换性
矩形花键联结的特点:
• 与平键联结相比花键联结具有 定心精度高、导向性好、 轴和轮毂上承受的负荷分布比较均匀、传递的转矩较大，而 且强度高，联结更可靠等特点。
• 花键按其键齿形状分为矩形花键，渐开线花键两种，本 节讨论应用最广的矩形花键 。
图9-2
表9-2 键和键槽的配合
联接 类型
尺寸b的公差带
键
轴槽
轮毂 槽
配合性质及适用场合
松
H9 D10 用于导向平键，轮毂可在轴上移动
正常 h9 紧密
N9
JS9
键在轴槽中和轮毂中均固定，用于 载荷不大的场合
键在轴槽中和轮槽毂中均牢固地固 P9 P9 定，用于载荷较大，有冲击和双向
转矩的场合
9.1.3 平键联结的形位公差和表面粗糙度
一般用花键联结则常用于定心精度要求不高的卧式车 床变速箱及各种减速器中轴与齿轮的联结。
• 配合种类的选择，首先应根据内、外花键之间是否有轴向 移动，确定是固定联结还是非固定联结。
对于内、外花键之间要求有相对移动，而且移动距离长， 移动频率高的情况，应选择配合间隙较大的滑动联结，
花键联接
课题花键联接课型新授授课日期授课时数总课时数教具使用投影仪教学目标了解花键的工作特点，类型和用途。
教学重点和难点重点：了解花键的工作特点难点：花键的工作特点学情分析花键联接的内容不是很多，掌握其分类和特点板书设计一、花键联接的特点二、花键联接的类型教学后记第1页课前提问:1、键联接的种类有哪些？新授：花键联接(sp line jo int)是由在轴上加工出的外花键齿和在轮毂孔壁上加工出的内花键齿所构成的联接。
花键联接键齿的侧面是工作面，工作时靠齿的侧面挤压传递转矩。
一、花键联接的特点花键联接具有下列特点：(l)由于多个键齿同时参加工作，受挤压的面积大，所以承载能力高；(2)轴上零件与轴的对中性好，沿轴向移动时导向性好；(3)键齿槽浅，对轴的强度削弱较小；(4)花键加工复杂，需专用设备故对大批生产是适用的，但单件、小批量生产的成本较高。
花键联接广泛用于载荷较大、定心精度要求较高的各种机械设备中，如汽车、飞机、拖拉机、机床等。
二、花键联接的类型花键联接按齿形的不同可分为矩形花键、渐开线花键和三角形花键三类。
1．矩形花键矩形花键键齿的端面为矩形。
按键的齿数和齿形尺寸的不同，矩形花键有轻、中、重三种系列。
它们分别适用于轻、中、重三种不同的载荷情况。
此外，还有补充系列，适用于汽车、拖拉机和机床等制造业。
2．渐开线花键渐开线花键内、外键齿的齿廓曲线是压力角为30°的渐开线。
它可用加工齿第2页轮的方法加工，故工艺性较好。
与矩形花键相比，渐开线花键键齿的根部较厚，齿根圆角也较大，所以承载能力大；工作时键齿上有径向分力，宜于对中，使各齿承载均匀。
适用于载荷较大、定心精度要求较高、尺寸较大的联接。
3．三角形花键这种花键的内键齿端面齿形为等腰三角形，外键齿齿廓曲线为压力角等于45的渐开线。
三角形花健键齿细小，齿数多，对轴的强度削弱较小，多用于轻载和薄壁零件的静联接。
小结：1、花键联接的特点2、花键联接的类型作业：见练习册第3页。
