电力拖动常用低压电器实训教案1
电力拖动教案-低压开关
课题一常用低压电器及其拆装与维修一、教案【学习概要】1、电力拖动的组成、优点和发展概况。
2、低压电器的分类、产品标准。
3、负荷开关的用途、型号、常用规格和结构，选用和安装方法，常见故障及排除方法。
4、组合开关的用途、型号、常用规格和结构，选用和安装方法，常见故障及排除方法。
5、低压断路器的用途、型号、常用规格和结构、工作原理，选用和安装方法，常见故障及排除方法。
【内容解析】1、电力拖动及其组成电力拖动是指用电动机带动生产机械运动的一种方法。
1.1、电力拖动系统的组成电力拖动系统一般由四个子系统组成：电源、电动机、控制设备、传动机构。
电源：电源是电动机和控制设备的能源，分为交流电源和直流电源。
电动机：电动机是生产机械的原动机，其作用是将电能转换成机械能。
电动机可分为交流电动机和直流电动机。
控制设备：控制设备用来控制电动机的运转，由各种控制电动机的电器、自动化元件及工业控制计算机等组成。
传动机构：传动机构是在电动机于生产机械的工作机构之间传递动力的装置，如减速箱、传动带、联轴器等。
1.2、电力拖动的优点A、方便经济B、效率高C、可控性好D、易于实现自动化1.3、电力拖动的发展过程1.3.1、按电力拖动中电动机的组合数量分三个阶段：A、成组拖动一台电动机拖动传动轴，再由传动轴经过皮带或绳索来分别拖动许多生产机械。
B、单电机拖动一台电动机拖动一台生产机械简化了中间传动机构，降低能量传送中的损失，提高生产率，能充分利用电动机的调速性能，易于实现自动控制。
C、多电机拖动一台生产机械中由多台电动机分别拖动不同的运动机构。
简化了机床本身的机械结构，提高了传动效率，生产机械各运动部分能够选择最合理的运动速度，缩短了工时，便于分别控制。
1.3.2、按控制方式的类型分为四个阶段：A、继电接触式有触点断续控制采用继电器、接触器、位置开关、保护器件等的自动控制方式。
这种有触点控制只有通和断两种装态，其控制作用是断续的。
B、直流电动机连续控制直流电动机调速性能好、调速精度高、平滑性能好。
电力拖动实训教案
电力拖动实训教案一、教学目标：1.理解电力拖动的基本原理和组成结构。
2.掌握电力拖动的工作原理和使用方法。
3.能够正确操作电力拖动设备进行实际工作。
4.提高学生的动手能力和实践能力。
二、教学内容：1.电力拖动的基本知识概述。
2.电力拖动的工作原理和组成结构。
3.电力拖动设备的使用方法和注意事项。
4.电力拖动设备的维护和保养。
三、教学过程：1.知识讲解首先，给学生介绍电力拖动的基本知识概述，包括电力拖动的定义、应用领域和优点等。
然后讲解电力拖动的工作原理，包括电动机、变频器、传动机构等组成部分的作用，以及整个系统的工作流程。
接下来，详细介绍电力拖动设备的组成结构，包括电动机、传动装置、控制装置等。
并给学生展示实际的电力拖动设备，让学生能够直观地了解各个组成部分的特点和作用。
2.操作演示为了让学生更加深入地了解电力拖动设备的使用方法和注意事项，进行操作演示。
首先，给学生演示如何正确启动和停止电力拖动设备，包括调整频率、改变转速、调整工作方式等。
然后，让学生亲自操作电力拖动设备进行实际工作，并在操作过程中，注意观察设备的运行状态和指示灯的显示，及时排除故障。
3.维护和保养电力拖动设备的维护和保养非常重要，可以有效延长设备的使用寿命，并且确保设备的安全可靠。
首先，给学生介绍电力拖动设备的日常维护和保养要点，包括清洁、润滑、检查等。
然后，让学生学会使用常见的维护工具和设备，实施维护和保养工作。
四、教学评价：1.实际操作能力考核：让学生分组进行操作演示，并根据操作的准确性和熟练程度进行评分。
2.理论考核：以选择题和解答题的形式考察学生对电力拖动的基本原理和使用方法的理解程度。
3.问答互动：通过互动问答的方式，检查学生对电力拖动相关知识的掌握情况。
五、教学资源和条件：1.电力拖动设备实物和动图资料。
2.操作演示和实际操作的场地和设备。
3.相关教学资料和教学工具。
六、教学效果评估：通过学生的操作演示和理论考核，以及课堂互动的情况，评估教学过程中学生的学习成果。

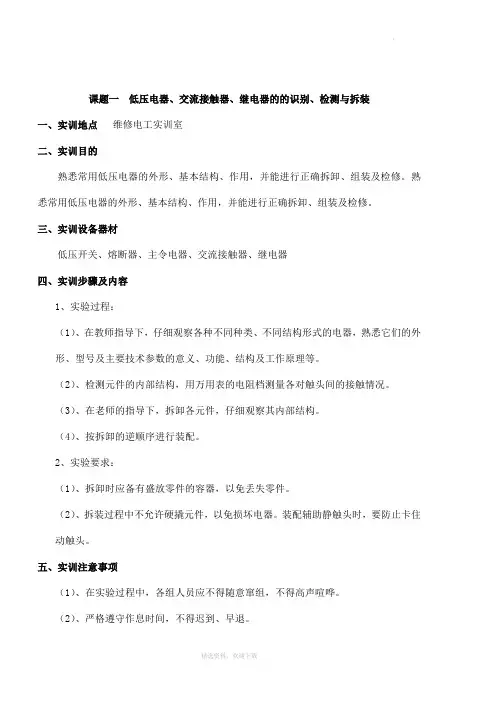

电力拖动实训指导书
课题一低压电器、交流接触器、继电器的的识别、检测与拆装一、实训地点维修电工实训室二、实训目的熟悉常用低压电器的外形、基本结构、作用，并能进行正确拆卸、组装及检修。
熟悉常用低压电器的外形、基本结构、作用，并能进行正确拆卸、组装及检修。
三、实训设备器材低压开关、熔断器、主令电器、交流接触器、继电器四、实训步骤及内容1、实验过程：（1）、在教师指导下，仔细观察各种不同种类、不同结构形式的电器，熟悉它们的外形、型号及主要技术参数的意义、功能、结构及工作原理等。
（2）、检测元件的内部结构，用万用表的电阻档测量各对触头间的接触情况。
（3）、在老师的指导下，拆卸各元件，仔细观察其内部结构。
（4）、按拆卸的逆顺序进行装配。
2、实验要求：（1）、拆卸时应备有盛放零件的容器，以免丢失零件。
（2）、拆装过程中不允许硬撬元件，以免损坏电器。
装配辅助静触头时，要防止卡住动触头。
五、实训注意事项（1）、在实验过程中，各组人员应不得随意窜组，不得高声喧哗。
（2）、严格遵守作息时间，不得迟到、早退。
（3）、在元件拆装过程中，正确使用工具，以免他人或自己受伤。
课题二具有过载保护的接触器自锁正转控制线路的安装一、实训地点维修电工实训室二、实训目的掌握具有过载保护的接触器自锁正转控制线路的正确安装，理解线路的自锁作用以及欠压和失压保护功能。
三、实训设备器材断路器、熔断器、交流接触器、热继电器、按钮四、实训步骤及内容1、实训过程：电路图：步骤：（1）安装元件按布置图在控制板安装上元器件。
（2）布线按接线图的走线方法进行布线。
（3）检查布线根据上图所示电路图检查控制板布线的正确性。
（4）连接先连接电动机和保护接地线，然后连接电源、电动机等控制板外部的导线。
（5）自检用万用表的电阻档进行检查。
（6）通电试车2、实训要求：（1）、各元件的安装位置应整齐、均匀、间距合理，便于元件的更换。
（2）、布线通道应尽可能少，同路并行导线按主、控电路分类集中。
低压电器实训教案设计及反思
低压电器实训教案设计及反思教案标题：低压电器实训教案设计及反思教案目标：1. 了解低压电器的基本原理和操作规程；2. 掌握低压电器的安全使用方法；3. 学习低压电器的维护和故障排除技能；4. 提高学生的实践操作能力和团队合作能力。
教学内容：1. 低压电器的基本知识：a. 低压电器的定义和分类；b. 低压电器的工作原理；c. 低压电器的常见部件和功能；d. 低压电器的安全操作规程。
2. 低压电器的实训操作：a. 低压电器的组装和拆卸；b. 低压电器的接线和调试；c. 低压电器的维护和保养；d. 低压电器的故障排除和修复。
教学步骤：第一课时：1. 引入：通过展示一些常见的低压电器，激发学生对低压电器的兴趣和好奇心。
2. 知识讲解：介绍低压电器的基本知识，包括定义、分类、工作原理、常见部件和功能等。
3. 操作演示：展示低压电器的组装和拆卸过程，让学生了解低压电器的结构和组成。
4. 实训操作：学生分组进行低压电器的组装和拆卸实训操作，指导学生正确使用工具和注意安全。
第二课时：1. 复习：回顾上节课的知识点，检查学生的理解情况。
2. 知识讲解：介绍低压电器的安全操作规程，包括电器线路的接线方法、电器设备的安装位置和使用注意事项等。
3. 操作演示：展示低压电器的接线和调试过程，让学生了解正确的接线方法和调试步骤。
4. 实训操作：学生分组进行低压电器的接线和调试实训操作，指导学生注意安全和操作规范。
第三课时：1. 复习：回顾上节课的知识点，检查学生的理解情况。
2. 知识讲解：介绍低压电器的维护和保养方法，包括定期清洁、紧固螺丝、更换磨损部件等。
3. 操作演示：展示低压电器的维护和保养过程，让学生了解正确的维护方法和注意事项。
4. 实训操作：学生分组进行低压电器的维护和保养实训操作，指导学生注意细节和操作规范。
第四课时：1. 复习：回顾上节课的知识点，检查学生的理解情况。
2. 知识讲解：介绍低压电器的故障排除和修复方法，包括常见故障的诊断和解决步骤。
中职电力拖动控制线路及技能训练教案：低压电器及其测量(全3课时)
中等专业学校2023-2024-1教案编号：
环节
教
学
内
容
采用电力拖动的生产机械，其电动机的运转都是由各种接触器、继电器、按钮、行程开关等电器构成的控制线路来进行控制
的。
电器：能根据外界的信号和要求，手动或自动接通或断开电路，实现对电路或非电对象切换、控制、保护、检测和调节的元
件或设备。
环节
一、常见的低压电器
教
学
内
容
认识常见的
低压电器
中等专业学校2023-2024-1教案编号：
环节
教学内容
一、组合开关
1 . HZ10－10/3组合开关结构与原理
3.组合开关的安装与使用
（1）HZ10系列组合开关应安装在控制箱内。
（2）若需在箱内操作，开关最好装在箱内右上方。
（3）组合开关的通断能力较低，不能用来分断故障电流。
（4）当操作频率过高，应降低开关的容量使用。
手柄
转抽
弹簧
凸轮
绝缘垫板
静触头动触头
绝缘方轴
中等专业学校2023-2024-1教案编号：
教学
环节
教学活动内容及组织过程个案补充
教学内容
一、低压断路器
１.低压断路器的功能
低压断路器又叫自动空气开关，简称断路器。
它集控制和多种保护功能于一体，当电路中发生短路、过载和失压等故障时，它能自动跳闸切断故障电路。

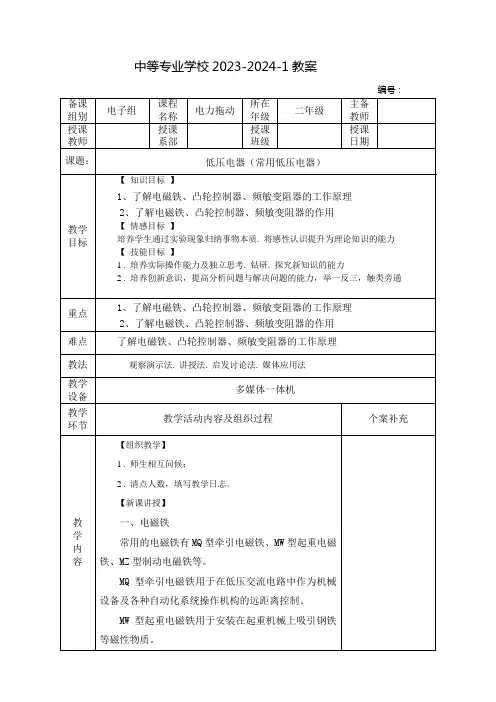

中职电力拖动教案：低压电器(常用低压电器)
教学
环节
教学活动内容及组织过程
个案补充
教
学
内
容
MZD型单相制动电磁铁和MZS型三相制动电磁铁一般用于组成电磁制动器，由制动电磁铁组成的TJ2型交流电磁制动器的示意图如图1-28所示，通常电磁制动器和电动机轴安装在一起，其电磁制动线圈和电动机线圈并联，二者同时得电或电磁制动线圈先得电之后电动机紧随其后得电。电磁制动器线圈得电吸引衔铁使弹簧受压，闸瓦和固定在电动机轴上的闸轮松开，电动机旋转，当电动机和电磁制动器同时失电时，在压缩弹簧的作用下闸瓦将闸轮抱紧，使电动机制动。
图1-9（a）所示为1极12位凸轮控制器示意图，图1-9（b）所示图形符号表示这一个触点有12个位置，图中的小黑点表示该位置触点接通。由示意图可见，当手柄转到2、3、4和10号位时，由凸轮将触点接通。图1-9（c）所示为5极12位凸轮控制器，它是由5个1极12位凸轮控制器组合而成。图1-9（d）所示为4极5位凸轮控制器的图形符号，表示有4个触点，每个触点有5个位置，图中的小黑点表示触点在该位接通。例如，当手柄打到右侧1号位时，2、4触点接通。
【技能目标】
1 .培养实际操作能力及独立思考.钻研.探究新知识的能力
2 .培养创新意识，提高分析问题与解决问题的能力，举一反三，触类旁通
重点
1、了解电磁铁、凸轮控制器、频敏变阻器的工作原理
2、了解电磁铁、凸轮控制器、频敏变阻器的作用
难点
了解电磁铁、凸轮控制器、频敏变阻器的工作原理
教法
观察演示法.讲授法.启发讨论法.媒体应用法
中等专业学校2023-2024-1教案
编号：
备课组别
电子组
课程名称
电力拖动常用低压电器实训教案1
电力拖动常用低压电器（实训课教案）
教学过程额定电流；
3）.安装时电源线应在刀座上方，负载线应接在刀片下侧的另一端。
4）.闸刀开关常用于直接起停7.5KW以下的电动机。
图1-1 刀开关（QS）
图1-2 刀开关的符号
教学过程2.组合开关（QS）：
组合开关又称转换开关，常用于控制4KW以下的电动机，启停频率每小时不超过15—20次，开关的额定电流应取电动机额定电流的1.5—2.5倍。
图1-3 组合开关
3.按钮(SB)：
一种用来短时接通或分断小电流电路的手动控制器。
图1-4 按钮
教
图1-5 按钮的符号
学
过
程
图1-5 按钮的工作情况
教学过程4.熔断器（FU）：
熔断器俗称保险丝，在低压配电线路中主要起短路保护作用。
图1-6 瓷插式
图1-7 螺旋式
教
学过程图1-8 跌落式
图1-8 熔断器的符号。
《电力拖动实训》教案
技能训练一：点动控制线路的安装一、实习内容：1、熟悉线路的装置及电路动作原理。
2、按图安装点动控制线路。
3、通电空运转校验。
二、训练工具及仪表、器材：1工具及仪表：常用电工安装工具。
2器材：紧固件及编线号套管按需发给（但简单线路可不用编码套管）三、实习步骤：1、按元件明细将所有需器材配齐并检验元件质量。
2、在控制板上按图安装除电动机以外的所有电器元件。
3、按图及参考图走线方法进行板前明线布线和套编码套管。
4、按图检验控制板布线正确性。
5、接电源、电动机等控制板外部的导线。
6、经教师检查后，通电试车。
7、拆去外接线，评分。
四、实习和工艺要求：1、检验元件质量应在不通电的情况下，用万用表、蜂鸣器等检查各触点的分，合情况是否良好。
检验接触器时，应拆卸灭弧罩，用手同时按下三副主触点并用力均匀；若不拆卸灭弧罩检验时，切忌将旋具用力过猛，以防触点变形。
同时应检查接触器线圈电压与电源电压是否相符。
2、安装电器件必须按图安装，同时应做到：（1）、组合开关、熔断器的受电端子应安装在控制板外侧，并使熔断器的受电端底座的中心端。
（2）、各元件的安装位置应整齐、均称、间距合理和便于更换元件。
（3）、紧固各元件时应用力均匀，紧固程度适当。
在紧固熔断器、接触器等易碎裂元件时，应用手按住元件一边轻轻摇动，一边用旋具轮流旋紧对角线的螺钉，直至手感摇不动后再适旋紧一些即可。
3、板前明线布线，布线时，应符平直、整齐、紧贴敷设面、走线合理及接点不得松动等要求。
其原则是：（1）、走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排，并紧贴敷设面。
（2）、同一平面的导线应高低一致或前后一致，不能交叉。
当必须交叉时，该根导线应在接线端子引出时，水平架空跨越，但必须属于走线合理。
（3）、布线应横平竖直，变换走向应垂直。
（4）、导线与接端子或线桩连接时，应不压绝缘层、不反圈及不露铜过长。
并做到同一元件、同一回路的不同接点的导线间距离保持一致。
