史上最牛ASYS丝网印刷基础教程
丝网印刷操作教程
丝网印刷操作教程丝网印刷是一种常见的印刷技术，常用于印刷衣物、纸张、陶瓷等材料上。
下面是一份丝网印刷的操作教程，帮助你了解和掌握丝网印刷的基本步骤和要点。
1.准备工作-选择合适的丝网，根据印刷材料的特点和要求选择丝网的孔径和网线数量。
通常，织网比较适合印刷纸张，穿网适合印刷布料。
-准备好印刷图案，并将其转印到在透明薄膜或者透明纸中，以便后续制作丝网印刷版。
-准备印刷材料和丝网印刷机。
2.制作丝网印刷版-将印刷图案放置在制作丝网的画框上，调整图案位置并固定好。
-在丝网上涂上光敏涂料，并利用曝光机器对涂层进行曝光，使图案的部分固化。
-用清水冲洗未固化的涂层，留下固化的图案部分，并晾干丝网。
这样就制作好了丝网印刷版。
3.进行丝网印刷-将印刷材料放在印刷台上，并用胶带将其固定住，以防止其移动。
-通过调整印刷机的刮刀压力和角度，让刮刀能够顺利地将油墨刮过丝网。
-将制作好的丝网印刷版放置在印刷机的操作台上，确保图案与印刷材料对准。
-将适量的油墨放在丝网上方，然后用刮刀均匀地将油墨刮过丝网。
-抬起丝网，并将印刷材料从印刷台上取下，注意不要移动材料，以免印刷图案模糊。
4.检查和调整-检查印刷品的质量，包括图案清晰度、颜色饱和度等。
-根据检查结果，调整刮刀压力、油墨粘度、丝网网线数量等参数，以获得更理想的印刷效果。
5.印刷后处理-将印刷品晾干，确保油墨彻底干燥，以免脱落或者模糊。
-进行清洁工作，清洗丝网和刮刀，以便下一次印刷使用。
丝网印刷是一种技术密集的工艺，需要不断的实践和经验积累才能掌握。
通过不断的尝试和调整，你可以逐渐熟悉丝网印刷的各个环节，并得到更好的印刷效果。
ASYS 印刷机中文操作手册
ASYS丝网印刷机.紧急制动按钮所有的设备都装备有至少一个紧急制动按钮。
规定的用途印刷机单元XS1用于把导电接触材料印刷在太阳电池上。
电池传送到印刷站，传送带通过真空台将电池举起。
利用安装于印刷台下方的CCD摄像头，可以精确对准太阳电池和丝网，以获得更高的印刷适配性。
操作面板该单元使用一个基于PC的操作界面。
通过一个数字键盘，使用菜单，所有操作所需要访问的单元都可以访问。
PC也有一个完整的键盘，用于在软件菜单中设置特定的配置。
但是该键盘在单元的通常操作模式下不是必须的。
使用数字键盘上的箭头键，可以在软件菜单内选择各种操作区域。
操作程序太阳电池传输到印刷机的印刷台。
要达到正确的印刷高度，通过一个真空台，传动带将电池举起。
三个安装于印刷台下面的CCD摄像头通过参照边和使用伺服电动机勘查电池的位置，可以调整丝网到精确的印刷位置。
电池放置正确之后，单元上部的丝网下降，并启动印刷工艺。
操作软件使用该单元，可以设置各种印刷位置。
在印刷过程中，太阳电池由真空台保持在原位。
当印刷完成之后，丝网从印刷好的太阳电池举起，印刷台的真空关闭并且电池传送到下一个单元。
一旦该循环完成之后，下一个要印刷的电池就立即被放置到位。
单元上部用于放置一个丝网网框，并且可以移至相应的位置来安装，清洗或者印刷。
在印刷过程中，单元通过一个铰链盖子完全关闭。
另外，印刷过程中，任何来源于印刷材料的有机蒸气可以通过真空单元抽走。
打开设备在主开关上打开设备之后，紧急制动信息显示在显示器上，需要“回车键”进行确认。
该设备现在将进入准备方式。
再次按下开始按钮，开始一个单元基础功能的初始化。
成功完成之后，单元将进入自动模式并且准备运转单元的PC操作启动PC程序PC启动之后，操作XS1_D的软件程序自动开始运行。
界面结构太阳电池印刷机的影像工序和控制单元都集成于一个工业PC。
控制器由以下零件构成：●影像工序和单元控制的计算机。
●带有镜头的3个CCD摄像头。
丝网印刷操作教程廉价的丝网印刷T恤制作工艺详解╭★肉丁网
丝网印刷操作教程廉价的丝网印刷T恤制作工艺详解╭★肉丁网通常在想要一件特殊图案的T恤的时候我会自己挥笔把图案画出来。
然而有时候,当很多朋友都喜欢某件的时候，我发现自己不幸揽下了画30件同样图案的T恤的苦差事，要不厌其烦地把它们一件件亲手画出来实在太具有挑战性了……所以我研究了一下丝网印刷，利用手边有的一些十分便宜的原材料想到了下面这个好主意。
需要外出购买的原料只有一些织物颜料以及一块海绵。
让我们开始丝网印刷操作教程吧！1 工具和材料● 印版的材料：它需要平整并有很多极细的网眼。
我用了一条丝袜，因为家里刚好有一只老婆穿旧了的。
● 支撑印版的支架：我用了一个绣花圈，但是你也可以用木框和订书钉代替。
〇一个设计好的图案：除非你非常擅长笔刷和厚涂，否则还是选择简单一点的图案吧！● 画笔：以前在一元店买来的廉价的那种。
〇织物颜料：自选需要的的颜色。
用别的颜料代替大概也可以，但是有可能会给印刷带来麻烦。
〇一块海绵：不一定要像我这样的鸭子形的，这只是我去买的时候只剩下这个款式了……2 制作丝网印版我忘记在开始画之前给丝网印版拍张照了……只有这种几乎完成的印版的照片。
请大家容忍下面一大段乏味的文字……拉开你的连裤袜或者你使用的任何丝网印版材料，平整地套到你的绣花圈一类的框框上固定好，裁剪周边。
这样不会有多出来的布料影响绘画。
把组装好的丝网印版平放在设计好的图案上，用丙烯颜料画出图案的负片（最终设计上不需要上色的部分）。
这一步中我找出了一些以前用Illustrator设计的图案。
然而好的设计不一定需要高档的Adobe程序，单词、颜料块或者其他任何觉得好看的形状都可以，你也可以画上自己临时发挥的图案。
足够艺高人胆大的话，还可以不用设计直接在印版上徒手画出负片图案。
这一步里尽量不要在绣花圈上沾上太多的颜料，否则把绣花圈借给你的那个人会不高兴的！制作第一个丝网印版的时候，我在颜料彻底干之前就把下面的纸扯掉了，但是事实证明这是一个非常明智的举动。
史上最牛ASYS丝网印刷基础教程
1
ASYS丝网印刷基础内 容
? ASYS丝网印刷设备简介 ? ASYS正常开关机顺序 ? ASYS丝网印刷的操作界面 ? ASYS机台相关参数及部件调整原则 ? ASYS丝网印刷常见故障及处理方法
2
ASYS丝网印刷设备简介A
? 丝网印刷设备的工艺流程
加工过 的硅片
丝网印 刷设备
变的情况下丝网间距越大浆料印刷的也就越厚，间距太小 容易粘版和碎片。在更换新网版时，间距要小一点，随着 网版使用时间的延长，进而抬高间距，来弥补网版张力的 不足给印刷质量带来的影响。
15
ASYS丝网印刷的操作界时，校准电池的位置。 依据输入的值，电池将被停止通常位置的前面或者后面。 正值：表明电池停止在通常位置的后面，根据相应的输入 值。 负值：表明电池停止在通常位置的前面，根据相应的输入 值。
12
ASYS丝网印刷的操作界面
? Lower squeegee 该功能用于举起或者放低刮刀。会计算 当前印刷改变和印刷刮刀头的位置。
? Calibrate 该功能测量刮刀机械的重量。为了维持恒定的 刮刀压力，需要通过一个气动反压力来补偿刮刀自身的重 量。反压力的规格在刮刀校准工序中定义。这就是为什么 刮刀校准只能在印刷所使用的实际刮刀安装在单元内之后 才能执行。但是，如果该刮刀更换为一个相同质量的刮刀 或者同一个刮刀被取出然后又重新放入，则不需重新校 准。
? Screen clamp 该功能打开或者关闭丝网夹具。通过使用 气缸，丝网夹具锁定丝网在一定位置。当丝网夹具打开之 后，需要重新调整丝网。
13
ASYS丝网印刷的操作界面
14
ASYS丝网印刷的操作界面
? Cell format 是目前运行的电池规格类型，反过来可以用于 调整相应摄像头的位置。
丝网印刷技术教程

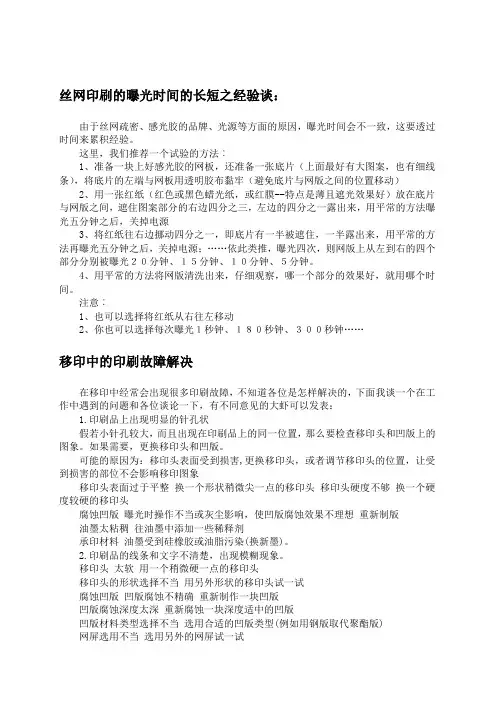

丝网印刷的曝光时间的长短之经验谈：由于丝网疏密、感光胶的品牌、光源等方面的原因，曝光时间会不一致，这要透过时间来累积经验。
这里，我们推荐一个试验的方法︰1、准备一块上好感光胶的网板，还准备一张底片（上面最好有大图案，也有细线条），将底片的左端与网板用透明胶布黏牢（避免底片与网版之间的位置移动）2、用一张红纸（红色或黑色蜡光纸，或红膜--特点是薄且遮光效果好）放在底片与网版之间，遮住图案部分的右边四分之三，左边的四分之一露出来，用平常的方法曝光五分钟之后，关掉电源3、将红纸往右边挪动四分之一，即底片有一半被遮住，一半露出来，用平常的方法再曝光五分钟之后，关掉电源；……依此类推，曝光四次，则网版上从左到右的四个部分分别被曝光２０分钟、１５分钟、１０分钟、５分钟。
4、用平常的方法将网版清洗出来，仔细观察，哪一个部分的效果好，就用哪个时间。
注意︰1、也可以选择将红纸从右往左移动2、你也可以选择每次曝光１秒钟、１８０秒钟、３００秒钟……移印中的印刷故障解决在移印中经常会出现很多印刷故障，不知道各位是怎样解决的，下面我谈一个在工作中遇到的问题和各位谈论一下，有不同意见的大虾可以发表：1.印刷品上出现明显的针孔状假若小针孔较大，而且出现在印刷品上的同一位置，那么要检查移印头和凹版上的图象。
如果需要，更换移印头和凹版。
可能的原因为：移印头表面受到损害,更换移印头，或者调节移印头的位置，让受到损害的部位不会影响移印图象移印头表面过于平整换一个形状稍微尖一点的移印头移印头硬度不够换一个硬度较硬的移印头腐蚀凹版曝光时操作不当或灰尘影响，使凹版腐蚀效果不理想重新制版油墨太粘稠往油墨中添加一些稀释剂承印材料油墨受到硅橡胶或油脂污染(换新墨)。
2.印刷品的线条和文字不清楚，出现模糊现象。
移印头太软用一个稍微硬一点的移印头移印头的形状选择不当用另外形状的移印头试一试腐蚀凹版凹版腐蚀不精确重新制作一块凹版凹版腐蚀深度太深重新腐蚀一块深度适中的凹版凹版材料类型选择不当选用合适的凹版类型(例如用钢版取代聚酯版)网屏选用不当选用另外的网屏试一试油墨过于粘稠往油墨中加一些稀释剂油墨过稀减少油墨中稀释剂的用量油墨干燥速度太慢换一种干燥速度更快的稀释剂承印材料对象表面不干净预先将印刷对象的表面清洗干净表面坚硬且呈颗粒状假若可能，重新换一种材料。
丝网印刷基本原理及流程
动 识别网版位置(通过自动从行走臂上运一张电池片到印刷
台后)时会报警,需要对网版进行手动校正
•
• Camera 9 检测左边校正点
Camera 10 检测右边校正
点
学习改变命运,知 识创造未来
丝网印刷基本原理及流程
•二. 手动校正步骤: (手动模式Manual)
• 1. 网版校正点位置重新调整步骤: • (以Alignment Error Camera 9 报警为例,假设图像显示校正点位置偏低) 先按F5键将印刷头升高.
• ①Baccini主菜单中Vision → ②51Cameras Pieces Alignment → ③ • Image → ④Live cam 9点 → ⑤ Move Camera 9 Axis → ⑥
Screen • position Y camera 9 move → ⑦Step offset (100) → ⑧ B(-) → • ⑨ Confirm Pos. → ⑩ Exit → Save
学习改变命运,知 识创造未来
丝网印刷基本原理及流程
•丝网印刷机 •操作规程
学习改变命运,知 识创造未来
丝网印刷基本原理及流程
•主机操作面 板
•烘箱操作面板
学习改变命运,知 识创造未来
•键 盘
•电源总开 关
•程序界 面 丝网印刷基本原理及流程
•丝网印刷机开关机流 程 正常开机顺序：
l 合上电源开关(1) → 等待计算机和Baccini程序自动运行 → 程序运 行后按下Auxiliaries(会有闪光) → 按下F4键,锁紧网版 按下 → Cycle reset使机器复位(其灯一直闪烁，直到复位结束) → Cycle start闪烁时 将其按下,开始正常工作(自动模式下机器状态显示灯中 绿色灯会亮)。
丝网印刷流程
丝网印刷流程丝网印刷是一种常见的平面印刷工艺，其特点是印刷颜料通过丝网网孔渗透到印刷材料上，形成图形或文字。
丝网印刷适用于印刷各种材料、各种颜料和油墨，并在工业生产、手工制作和艺术创作等领域广泛应用。
本文将介绍丝网印刷流程的详细步骤和注意事项。
1. 设计制版丝网印刷首先需要进行设计和制版。
制版方式一般有两种，一种是直接用涂料或胶水在网板上画制，待干后取掉画线。
另一种是用数码打印机印刷出印刷文本或图形，再把印刷品放到网板上进行转移，制成模版。
2. 选择丝网和颜料丝网的选取要看印刷需要，通常有金属丝网、尼龙丝网和合成纤维丝网等，不同丝网的支撑力、弹性和网孔大小各不相同。
印刷颜料可根据材料的不同而选择，一般分为水性颜料、油墨、溶剂等。
水性颜料适用于纸类、纺织品等材料的印刷，油墨适用于印刷耐磨涂料、膜和塑料制品，溶剂适用于印刷金属、玻璃等材料。
3. 准备印刷材料印刷材料准备需要进行基面清洁，保证其表面光滑、干净无油、无灰尘等。
对于不同的材料，处理方式也不同。
对于平面材料，一般采用喷射或清洗的方式；对于三维材料，需要采用人工刷涂或喷涂等方式。
4. 品管检查对完成的制版进行品管检查，包括颜色搭配、网孔精度、印刷速度等，确定一套完整的印刷规格。
然后进行小样打印，检测印刷品的质量，确保印刷图形清晰度高，有利于影响印刷的效果。
5. 开始印刷印刷可以使用手工或机器自动操作。
手工印刷时，需要使用模板和刮板将墨水推平，沿着模板裸露的网孔涂刷上墨水。
机器自动印刷是先把印刷材料放到工作台上，然后再把丝网靠近制版。
彩色图片需要分别转印，进行颜色叠加和调和。
6. 烘干和定型经过印刷后的材料需要定型，以免印刷过后颜色脱落或印刷品干燥时间过长。
传统的干燥方法包括空气干燥和天然气干燥。
对于高精度要求的印刷品，需要进行板料加热加压处理。
7. 完成加工经过烘干和定型后，印刷品需要进行后期加工，例如裁剪、折叠、缝纫等。
完成印刷加工后就完成了整个丝网印刷的流程。
ASYS丝网印刷基础教程
ASYS丝网印刷基础教程介绍ASYS丝网印刷是一种常见的印刷工艺，广泛应用于电子制造行业。
本教程将详细介绍ASYS丝网印刷的基础知识和操作步骤，以帮助读者快速掌握这一技术。
什么是ASYS丝网印刷ASYS丝网印刷是一种利用丝网进行印刷的技术。
丝网印刷是一种传统的印刷方法，通常使用金属丝网作为印刷模具，通过将墨料或粘合剂涂刷到丝网上，然后通过压力将墨料或粘合剂转移到印刷基板上，从而实现图案的印刷。
ASYS丝网印刷在电子制造领域中具有广泛的应用，特别是在印刷电路板（PCB）制造过程中。
它可用于印刷各种电子元件，如电阻、电容、线路等。
ASYS丝网印刷具有快速、精确和高效的特点，是电子制造过程中不可或缺的关键步骤之一。
ASYS丝网印刷的优势ASYS丝网印刷相比其他印刷方法具有以下优势：1.高精度：ASYS丝网印刷可以实现非常高的印刷精度，能够印刷出细微的图案细节。
2.高速度：ASYS丝网印刷可以快速完成一次印刷，提高生产效率。
3.可靠性：ASYS丝网印刷技术成熟稳定，能够保证印刷质量的一致性。
4.可重复性：ASYS丝网印刷可以实现印刷过程的自动化，减少人为因素对印刷质量的影响。
ASYS丝网印刷的操作步骤下面将介绍ASYS丝网印刷的基本操作步骤：1.准备印刷基板：首先，需要准备好要进行丝网印刷的印刷基板。
根据实际需求，选择合适的基板材料和尺寸。
2.准备丝网：选择合适的丝网，确保丝网的网孔大小适合要印刷的图案细节。
清洗和保养丝网，保证其表面光滑、无损坏。
3.调整丝网张力：根据印刷要求，调整丝网的张力，以确保丝网在印刷过程中稳定且不发生变形。
4.准备墨料或粘合剂：选择合适的墨料或粘合剂，根据实际需求调配适当的颜色、粘度和黏度。
5.进行印刷：在印刷机上安装好丝网和印刷基板，调整印刷机的参数，例如印刷压力、印刷速度等。
将墨料或粘合剂涂刷到丝网上，并通过压力将其转移至印刷基板上。
6.治疗和固化：完成印刷后，需要对印刷图案进行烘干和固化处理，以确保其在后续工艺中的稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9
ASYS丝网印刷的操作界面
base position该功能用于携带刮刀机构， 上部和丝网单元到它们各自的基准位置。 基准位置是可以开启自动模式的位置。
其他机台关机时，只要将机器的模式转到手动 模式，然后将电源开关逆时针方向旋转一次， 并确认总电源已经关闭。
至此设备关机完成。
6
ASYS丝网印刷的操作界面
7
ASYS丝网印刷的操作界面
Automatic此按钮用于开始和停止太阳电池 丝网印刷机的自动模式。当自动模式成功 启动，程序忽略任何其他剩余操作区的访 问。该操作区的LED表明当前自动模式的状 态
等待电脑自动启动，启动后印刷控制程序将自动加载。
取出相应型号的网版，固定在网版固定框上，装到丝 网印刷机上面，按下Screen Clamp锁住网版。同时 可以听到“啪”的一声响，用手可以感觉到网版将无 法抽出。安装好刮条和回料刀，调入相应得工艺文件。
新调入工艺文件后，机器必须复位才能使用新的工艺 文件参数。此时，将机器的模式转到自动运行模式后， 点击控制面版上的“System Check”按钮进行机器 整体复位，复位完成后，我们要对网版进行照点，照 点“80%”通过之后，等到烘箱的温度达到设定，即 可准备运行机器。
10
ASYS丝网印刷的操作界面
transport该功能用于在单步模式下控制太阳电池 丝网印刷机。如果所有的传送带是空的，则将会 从前面的单元要求一个太阳电池并且传送到传送 带的进口。另外该功能也依赖于传送带的加载状 态：如果出口传送带被占据，太阳电池将传送到 下一个设备。如果中间传送带被占据，太阳电池 将从中间传送到出口传送带。如果进口传送带被 占据，太阳电池将从进口传到中间传送带。每一 次电池传送到中间传送带，都会执行电池位置的 视觉检查。
11
ASYS丝网印刷的操作界面
Lower upper part印刷时网版所在的位置，由设 置的网版间距的大小来调整的。手动单击此按钮， 网版将自动下降到印刷的位置。
Print该功能用于手工印刷，并且只有在太阳电池 已经传送到位和上部已经放低之后，才有可能。 通过释放回车键和再按回车键，印刷工艺可会被 经常性地中断。如果间隙，印刷刮刀，印刷压力 或者印刷速度参数在这些中断时发生改变，这些 改变会在后续的印刷工艺中迅速地实现。在这些 中断时，也可以举起或者放低刮刀。
Screen clamp该功能打开或者关闭丝网夹具。通过使用 气缸，丝网夹具锁定丝网在一定位置。当丝网夹具打开之 后，需要重新调整丝网。
13
ASYS丝网印刷的操作界面
14
ASYS丝网印刷的操作界面
Cell format是目前运行的电池规格类型，反过来可以用于 调整相应摄像头的位置。
Cell thickness是电池厚度，输入单位是um。 Frame thickness是网框的厚度。 Snap off为印刷时网版与印刷台面的距离。在其他参数不
ASYS丝网印刷基础教程
1
ASYS丝网印刷基础内 容
ASYS丝网印刷设备简介 ASYS正常开关机顺序 ASYS丝网印刷的操作界面 ASYS机台相关参数及部件调整原则 ASYS丝网印刷常见故障及处理方法
2
ASYS丝网印刷设备简介A
丝网印刷设备的工艺流程
加工过 的硅片
丝网印 刷设备
印上正负电 极与背电场
变的情况下丝网间距越大浆料印刷的也就越厚，间距太小 容易粘版和碎片。在更换新网版时，间距要小一点，随着 网版使用时间的延长，进而抬高间距，来弥补网版张力的 不足给印刷质量带来的影响。
15
ASYS丝网印刷的操作界面
Stop offset该功能用于在进入印刷台时，校准电池的位置。 依据输入的值，电池将被停止通常位置的前面或者后面。 正值：表明电池停止在通常位置的后面，根据相应的输入 值。 负值：表明电池停止在通常位置的前面，根据相应的输入 值。
Removal此按钮用在系统自动检测错误时， 需要取出网版下面的电池片，单击一次网 版上升到最高，再次点击，网版将恢复到 tem check系统检测，是在计算机重新 启动或在印刷机某电机发生越位之后，需 要对印刷机的所有电机进行复位还原，复 位过程中检查支持印刷机正常运行的所有 部件是否能正常运行，
16
ASYS丝网印刷的操作界面
Print variations电池片支持各种印刷模式，可以在该区域选 择。印刷模式简写及意义如下：
off
的硅片
烧结炉
成品电 池片
测试分 选设备
背面电 极印刷
烘干
背面电
场印刷 烘干
正面电 极印刷
烧结前 烘干
烧结
3
ASYS正常开机顺序
检查并打开压缩空气、真空并确认压强符合要求。真 空压强要求在-0.65—-0.7MPa压缩空气压强在0.6— 0.8MPa。
检查并打开总电源，即，将电源开关顺时针方向旋转 一次，并确认总电源已经开启。此时可以看到印刷机 的计算机系统自动运行。
4
ASYS正常开机顺序
5
ASYS正常关机顺序
印刷机关机时，将机器的模式转到手动模式之后，点 Shut Down系统，将电源开关逆时针方向旋转一次，并 确认总电源已经关闭。
烘箱关机时，点
进行降温停炉带，当降到指
定温度，炉带就会停止运行，界面上显
示
，然后将电源开关逆时针方向旋
转一次，并确认总电源已经关闭。
12
ASYS丝网印刷的操作界面
Lower squeegee该功能用于举起或者放低刮刀。会计算 当前印刷改变和印刷刮刀头的位置。
Calibrate该功能测量刮刀机械的重量。为了维持恒定的 刮刀压力，需要通过一个气动反压力来补偿刮刀自身的重 量。反压力的规格在刮刀校准工序中定义。这就是为什么 刮刀校准只能在印刷所使用的实际刮刀安装在单元内之后 才能执行。但是，如果该刮刀更换为一个相同质量的刮刀 或者同一个刮刀被取出然后又重新放入，则不需重新校 准。
