气压给水设备的类型
气压给水方式
气压罐供水系统通常采用给水方式是：并联给水方式和气压罐减压阀给水方式。
1、气压罐并联给水方式
这种供水设备安装在建筑物地下室的中心或特定的地方，通过与各区管网平行的干线供水。
优点是设备集中，易于管理。
缺点是每个区域所需的压力不同，设备的选择也不同。
2、气压罐减压阀给水方式
在建筑物一层或地下室安装气压罐相关的供水设施，在设备的中间进行加压，在底部的隔板供水管道安装减压阀，以降低压力，避免底部超压而对管道、供水服务和设备造成损坏。
这种方式相比气压罐并联供水方式，大大减少了气压罐的数量，在日常使用后便于维护和管理。
缺点是气压罐调节的容积比较小，通常不适合耗水量大、楼层多的摩天大楼。
上述气压罐供水系统的给水方式有一个共同优点，那就是不需要安装高位水箱，不占用上层建筑面积，但缺点是储水量少，设备容量大，供水泵启动频繁，运行成本高（耗电）。
气压罐的供水通常可以与其他供水方式结合使用，以减轻摩天大楼高层消防所需的压力。
近年来，我国和海外的一些大型大楼都采用了气压罐直接供水系统。
这种供水方式通常是用恒定的供水压力控制供水泵的方法，供水泵的出水量根据管网用水量而变化，实现变流量供水。
《建筑给水排水工程》重点整理(不包括水污染上册)
建筑给排水重点整理：第一章建筑内部给水系统P212、建筑内部给水系统，一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。
P43、给水管网包括干管、立管、支管和分支管，用于输送和分配用水至建筑内部各个用水点。
(1)干管：又称总干管，是将水从引入管输送至建筑物各区域的管段。
(2)立管：又称竖管，是将水从干管沿垂直方向输送至各楼层、各不同标高处的管段。
(3)支管：又称分配管，是将水从立管输送至各房间内的管段。
(4)分支管：又称配水支管，是将水从支管输送至各用水设备处的管段。
4、目前我国用给水管道可采用钢管、铸铁管、塑料管和复合管等。
P55、常用阀门有（功能、场合）：(1)截止阀，关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径≤50mm的管道上。
(2)闸阀，全于时水流直线通过，水流阻力小，宜在管径>50mm的管道上采用，但水中若有杂质落入阀座易产生磨损和漏水。
(3)蝶阀，阀板在90°翻转范围内可起调节、节流和关闭作用，操作扭矩小，启闭方便，结构紧凑，体积小。
(4)止回阀，用以阻止管道中水的反向流动。
(5)液位控制阀，用以控制水箱、水池等贮水设备的水位，以免溢流。
(6)液压水位控制阀，水位下降时阀内浮筒下降，管道内的压力将阀门密封面打开，水从阀门两侧喷出，水位上升，浮筒上升，活塞上移阀门关闭停止进水，克服了浮球阀的弊病，是浮球阀的升级换代产品。
(7)安全阀，是保安器材为避免管网、用具或密闭水箱超压破坏，需安装此阀。
P66、水表的分类。
按计量元件运动原理分类：容积式水表、速度式水表（我国多采用速度式水表，速度式水表分为旋翼式和螺翼式两类）P87、水表常用术语：1)过载流量（Qmax）：水表在规定误差限办使用的上限流量。
2)常用流量（公称流量）（Qn）：水表在规定误差限内允许长期通过的流量，其数值为过载流量（Qmax）的1/2。
3)分界流量（Qt）：水表误差限改变时的流量，其数值是公称流量的函数。

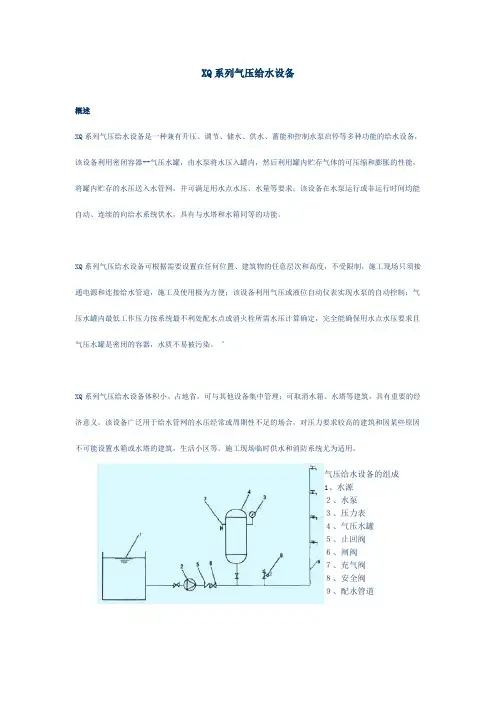

气压给水设备
XQ系列气压给水设备概述XQ系列气压给水设备是一种兼有升压、调节、储水、供水、蓄能和控制水泵启停等多种功能的给水设备，该设备利用密闭容器--气压水罐，由水泵将水压入罐内，然后利用罐内贮存气体的可压缩和膨胀的性能，将罐内贮存的水压送入水管网，并可满足用水点水压、水量等要求；该设备在水泵运行或非运行时间均能自动、连续的向给水系统供水，具有与水塔和水箱同等的功能。
XQ系列气压给水设备可根据需要设置在任何位置、建筑物的任意层次和高度，不受限制，施工现场只须接通电源和连接给水管道，施工及使用极为方便；该设备利用气压或液位自动仪表实现水泵的自动控制；气压水罐内最低工作压力按系统最不利处配水点或消火栓所需水压计算确定，完全能确保用水点水压要求且气压水罐是密闭的容器，水质不易被污染。
’XQ系列气压给水设备体积小、占地省，可与其他设备集中管理；可取消水箱、水塔等建筑，具有重要的经济意义。
该设备广泛用于给水管网的水压经常或周期性不足的场合，对压力要求较高的建筑和因某些原因不可能设置水箱或水塔的建筑，生活小区等。
施工现场临时供水和消防系统尤为适用。
气压给水设备的组成1、水源２、水泵３、压力表４、气压水罐５、止回阀６、闸阀７、充气阀８、安全阀９、配水管道工作原理：气压给水设备的工作原理为：当水泵工作时，水送至给水管网的同时，多余的水进入气压水罐，罐体内水室扩大并将罐内的气体压缩，气窒缩小罐内压力也随之升高，压力升至最高工作压力P2时，水泵停转，并利用罐内被压缩气体的压力将罐内贮存的水不断送入给水管网，随之水室缩小，气室扩大，罐内压力也随之下降，压力降至最低，工作压力P1时，水泵重新启动，如此周而复始，不断运行，其工作原理见图。
XQBl型消防稳压气压供水设备工作原理：在系统处于稳定状态下，由于气压罐漏气，罐内压力降低。
当降低0．2公斤压力时，压力传感器发出信号，通过电控箱开启电磁阀，排出罐内的水，当水位降到下限时，电磁阀关闭，液位传感器发出信号，控制补水泵开始工作，给气压罐补水补气。
建筑给水排水工程增压贮水设备
失灵，及时修理，不设阀门。 ⅵ)泄水管 有托盘的水箱，以排出箱壁凝结水，DN32~40。
(二)水箱的容积 容积 有效容积——可供出水的容积 无效容积——死水、超高
存在问题：设计的最大流量 Qmax 在一天用水中出现的几率较小，多数情况下用水量小 于 Qmax，水泵工作点将沿着 Q—H 曲线上下移动(Q↓，∑h↓)管网中压力增大，工作点移至 M1，静水压力无用途增加了 H1﹣H0，⊿h 为能量浪费，多采用阀门调节。
2. 变速运行 众所周知：按水泵叶轮的相似方程，在不同转速下运行的同一台水泵
Q1 = n1 Q2 n2
H1 H2
=
⎜⎜⎝⎛
n1 n2
⎟⎟⎠⎞ 2
N1 N2
=
⎜⎜⎝⎛
n1 n2
⎟⎟⎠⎞3
转速与流量有如上关系，它表明水泵当流量改变时，水泵性能发生变化的规律，一般 n
只能下调，提高水泵 n 会使叶轮中的离心力增加，造成机械性的损伤。n↓自能改变了水泵
Q 与 H 关系特性曲线，于是着眼于降低 n。
V f ——消防贮水量
V调 ——调节容积
Vs ——生产事故贮水
qb ——水泵出水量
ql ——水池进水量
Tb ——水泵运行时间
Tt ——水泵运行间隔时间
经验取(10-20%)Qd （五）水泵防震
1. 对噪声源——选低噪音水泵 2. 基础——固体传振主要通道：橡胶隔振垫 3. 管道——固体传振第二通道：吸、压水管设可曲挠接头 4. 支吊架——固体传振第三通道：弹性支吊架
消防气压给水设备
消防气压给水设备定义：消防气压给水设备通常由气压水罐、水泵机组、电控柜及辅件组成。
在水泵启、停状态均能向消防管网供水的设备。
分类:1)按气压水罐工作形式分为(1)补气式消防气压给水设备(2)胶囊式消防气压给水设备(3)氮气顶压消防气压给水设备(2)按是否设有消防泵组分为a.设有消防泵组的普通消防气压给水设备b.不设消防泵组的应急消防气压给水设备设计选用要点:1) 气压水罐的创造单位应持有压力容器创造许可证或者注册书，并具备健全的质量管理体系和制度。
2)设备的外购配套件须有产品合格证并经入场检验合格后方可使用。
设备的气压水罐、水泵机组、电器元件等构成部件，应在检验合格后方可组装使用。
在使用现场组装的设备，可在现场检验整机性能。
3)应持有有关部门签发的生产许可证。
4)选用本项产品时，应对下列各项提出要求：设备组成、设备分类、设备工作压力、设备设计流量、气压罐规格数量、设备材料、卫生要求。
5)设备整体结构、水管路、气管路及电器路线的布置应合理，应留有安装维修空间便于操作。
6)设备的管路上应设置安全阀，其开启压力不大于最高的工作压力的 1.1 倍。
7) 消防与生活(生产)共用设备必须有单独的消防出水口。
[1][2]工况：合用于直接抽取市政管网水源作消防供水的场合；合用于生活、消防合用一套给水设备的场合；合用于对消防供水压力、对消防巡检及其他方面有特殊要求的场合；可提高消防用水的实际使用效果。
施工、安装要点:1)、消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。
2)、消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等的安装应符合产品使用说明书的要求。
3)、消防气压给水设备安装位置、进水管及出水管方向应符合设计要求；安装时其四周应设检修通道，其宽度不应小于 0.7m，消防气压给水设备顶部至楼板或者梁底的距离不得小于 1.0m。
4)、设备到现场须拆箱清点。
安装就位须找平、灌浆。
管路连接与电控接线须对照图纸，核对无误。

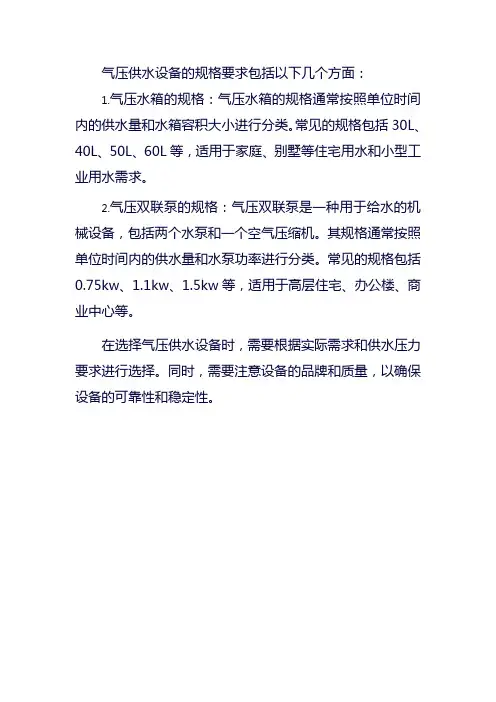

气压供水设备规格要求
气压供水设备的规格要求包括以下几个方面：
1.气压水箱的规格：气压水箱的规格通常按照单位时间内的供水量和水箱容积大小进行分类。
常见的规格包括30L、40L、50L、60L等，适用于家庭、别墅等住宅用水和小型工业用水需求。
2.气压双联泵的规格：气压双联泵是一种用于给水的机械设备，包括两个水泵和一个空气压缩机。
其规格通常按照单位时间内的供水量和水泵功率进行分类。
常见的规格包括0.75kw、1.1kw、1.5kw等，适用于高层住宅、办公楼、商业中心等。
在选择气压供水设备时，需要根据实际需求和供水压力要求进行选择。
同时，需要注意设备的品牌和质量，以确保设备的可靠性和稳定性。
