数字日历电路的设计
数字逻辑课程设计电子日历
数字逻辑课程设计电子日历一、课程目标知识目标：1. 理解数字逻辑电路的基本原理，掌握电子日历的核心组成部分及其功能。
2. 学会运用逻辑门、触发器等数字电路元件进行电子日历的设计与实现。
3. 掌握数字电路的时序分析，理解电子日历中时间计数、显示等功能的实现方法。
技能目标：1. 能够运用所学知识，设计并搭建简单的电子日历电路，实现日期、时间的显示功能。
2. 培养学生的动手实践能力，学会使用相关仪器、设备进行电路调试与优化。
3. 提高学生的问题分析能力，使其能够针对电子日历的设计过程中遇到的问题，提出合理的解决方案。
情感态度价值观目标：1. 培养学生对数字逻辑电路的兴趣，激发其学习热情和探究精神。
2. 培养学生的团队合作意识，使其在课程实践过程中学会互相交流、协作。
3. 引导学生关注科技发展，认识到数字逻辑电路在日常生活和科技领域中的重要作用，培养学生的社会责任感和使命感。
课程性质：本课程为数字逻辑课程设计实践环节，以理论为基础，注重培养学生的实践能力和创新能力。
学生特点：学生已具备一定的数字逻辑基础，具有较强的学习兴趣和动手实践能力，但部分学生对电路设计、调试过程可能存在一定程度的困难。
教学要求：结合学生特点，采用理论讲解与实践操作相结合的教学方式，引导学生主动参与，注重个别辅导，确保课程目标的实现。
在教学过程中，将目标分解为具体的学习成果，以便进行后续的教学设计和评估。
二、教学内容1. 数字逻辑基础回顾：逻辑门、触发器、计数器等基本元件的功能与原理，为电子日历设计打下基础。
2. 电子日历的组成与原理：讲解电子日历的各个组成部分，如时钟电路、分频器、计数器、显示电路等，阐述其工作原理及相互关系。
3. 电路设计与仿真：指导学生使用相关软件（如Multisim、Proteus等）进行电子日历电路设计，并进行仿真实验，分析电路性能。
4. 电路搭建与调试：学生根据设计方案，搭建实际电路，进行调试与优化，确保电子日历的功能实现。

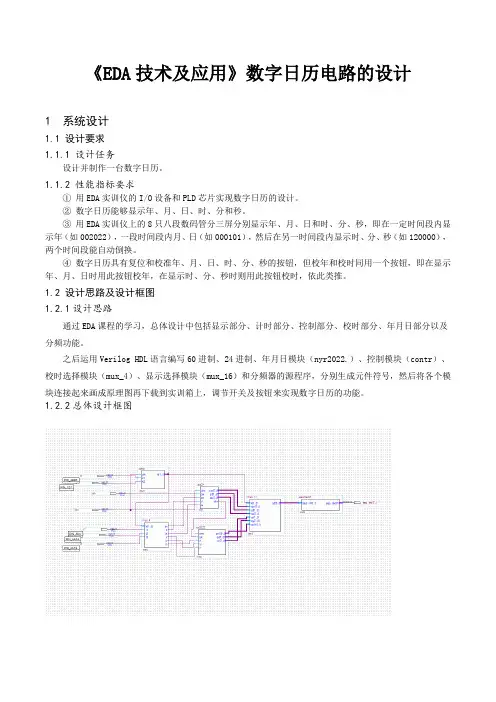

《EDA技术及应用》数字日历电路的设计
《EDA技术及应用》数字日历电路的设计1 系统设计1.1 设计要求1.1.1 设计任务设计并制作一台数字日历。
1.1.2 性能指标要求①用EDA实训仪的I/O设备和PLD芯片实现数字日历的设计。
②数字日历能够显示年、月、日、时、分和秒。
③用EDA实训仪上的8只八段数码管分三屏分别显示年、月、日和时、分、秒，即在一定时间段内显示年（如002022），一段时间段内月、日（如000101），然后在另一时间段内显示时、分、秒（如120000），两个时间段能自动倒换。
④数字日历具有复位和校准年、月、日、时、分、秒的按钮，但校年和校时同用一个按钮，即在显示年、月、日时用此按钮校年，在显示时、分、秒时则用此按钮校时，依此类推。
1.2 设计思路及设计框图1.2.1设计思路通过EDA课程的学习，总体设计中包括显示部分、计时部分、控制部分、校时部分、年月日部分以及分频功能。
之后运用Verilog HDL语言编写60进制、24进制、年月日模块（nyr2022.）、控制模块（contr）、校时选择模块（mux_4）、显示选择模块（mux_16）和分频器的源程序，分别生成元件符号，然后将各个模块连接起来画成原理图再下载到实训箱上，调节开关及按钮来实现数字日历的功能。
1.2.2总体设计框图2 各个模块程序的设计1.1 年月日模块clrn是异步清除输入端，低电平有效；clk是时钟输入端，上升沿有效；jn、jy和jr分别是校年、校月、校日输入端；qn[15..0]、qy[7..0]、qr[7..0]分别是年、月、日的输出端。
1.2 控制模块控制模块上的clk给的是1s时钟脉冲，k是一个两位的控制输出端，所以k可以有4个值，它与显示模块共同控制年月日，时分秒，月日显示的切换。
1.3 校时选择模块①当k=0时，开关j1,j2,j3校秒时分然后将信号分别送到jsq模块的jm(校秒)、jf（校分）、js（校时）。
②当k=1时，开关j1,j2,j3校年月日然后将信号分别送到nyr模块的jr(校日)、jy（校月）、jn（校年）。
数电课程设计数字日历电路
题目：数字日历电路班级：姓名：数字日历电路一、设计任务及要求：1、用5个数码管分别显示月、日、星期；2、月、日的计数器显示均从1开始，每月按30天算；3、对星期的计数显示从1到6再到日（日用8代替）。
二、方案设计与论证：日历是一种日常使用的出版物，用于记载日期等相关信息。
每页显示一日信息的叫日历，每页显示一个月信息的叫月历，每页显示全年信息的叫年历。
有多种形式，如挂历、座台历、年历卡等，如今又有电子日历。
逢年过节，往往会送亲友日历已显亲情友情可日历在现代社会中是很重要的。
而纸制日历对森林保护不利，因此设计电子日历意义重大。
在设计日历倒计时器时，采用了模块化的思想，将日历分为三个部分：日期、月份及年份，使得设计简单、易懂。
本设计能进行月、日、星期的的计数，在社会生活中具有实际的应用价值。
下面就是我们组设计电子日历的主要思路：本数字日历电路计数显示电路和控制电路组成，计数显示电路主要由同步十进制计数器74LS160构成日期、月份和星期计数器，然后通过译码器数码管显示出来控制调节电路则用了组合控制逻辑电路去控制日期计数器及月计数器的置数端和使能端，从而实现日期和月份的调节功能。
星期显示在脉冲作用下，从星期一到星期日循环计数，从而形成星期随着日期循环显示。
综上，该方案是具体可行的。
三、设计原理及框图：本数字日历电路主要由五个加计数器160、五个48译码器、显示器、控制开关构成。
它们的工作原理是：用两片十进制计数器74LS160同步预置数（高位置入0000，低位置入0001）构成日期计数器，使其每次从一开始计数，从日期计数器的输出三十这个信号使其同时给月计数器的CP端信号使其计数，最后给日计数器的低位以信号源使其计数，同时在脉冲的作用下，使星期循环计数，随着日期的变化而变化。
74LS48译码器将信号传给显示器显示数据。
四、各单元电路设计与分析：1、日期计数显示电路：日期计数器采用两片十进制计数器74LS160同步预置数构成，控制置数端使其每次从1开始计数（对应每月第一天）。
数字日历电路的设计-EDA实训
成绩批阅教师日期桂林电子科技大学实训报告2016-2017学年第1学期学院海洋信息工程学院课程 EDA综合实训姓名钟朝林学号 1416030218 指导老师覃琴日期 2016/12/29实训题目：数字日历电路的设计1 概述1.1 设计要求1.1.1 设计任务设计并制作一台数字日历。
1.1.2 性能指标要求①用EDA实训仪的I/O设备和PLD芯片实现数字日历的设计。
②数字日历能够显示年、月、日、时、分和秒。
③用EDA实训仪上的8只八段数码管分两屏分别显示年、月、日和时、分、秒，即在一定时间段内显示年、月、日（如20080101），然后在另一时间段内显示时、分、秒（如00123625），两个时间段能自动倒换。
④数字日历具有复位和校准年、月、日、时、分、秒的按钮，但校年和校时同用一个按钮，即在显示年、月、日时用此按钮校年，在显示时、分、秒时则用此按钮校时，依此类推。
1.2 总体设计基本原理及框图1.2.1 基本原理日历主要由年月日模块、时分秒模块、控制模块、显示模块、校时模块组成。
采用3个公用按钮j1、j2、和j3完成时分秒或年月日的校时，用8只七段数码管分时完成时分秒或年月日的显示。
设计电路的计时器模块（jsq24）用于完成一天的24小时计时；年月日模块接收计时器模块送来的“天”脉冲进行计数，得到日月年的显示结果，控制模块产生控制信号k，控制数码显示器显示年月日，还是时分秒，或者自动轮流显示；校时选择模块在k信号的控制下，选择将j1、j2和j3这3个校时按钮产生的信号是送到计时器模块的校秒、校分和校时输入端，还是送到年月日模块的校天、校月、校年输入端；显示选择模块在k信号的控制下，选择是将计时器模块的时、分、秒状态信号，还是将年月日模块的年、月、日状态信号送到数码管显示器显示。
1.2.2 总体框图2 系统软件设计分析2.1年月日模块module r(clrn,clk,jn,jy,jr,qn,qy,qr); //年月日模块input clrn,clk,jn,jy,jr;output reg[15:0] qn;reg [15:0] qn1;output reg[7:0] qy,qr;reg clkn,clky;reg[7:0] date;reg clkn1,clkn2,clkn3;initial begin clkn1=1;clkn2=1;clkn3=1;endinitial begin qn='h2011;qn1=2011;qy=1;qr=1;endalways @(posedge (clk^jr) or negedge clrn)// 日计时模块beginif(~clrn)qr=1;else beginif(qr==date)begin qr=1; clky=1;endelse begin qr=qr+1;clky=0;endif(qr[3:0]=='ha)beginqr[3:0]=0;qr[7:4]=qr[7:4]+1;endendendalways @(posedge (clky^jy) or negedge clrn)//月计时模块beginif(~clrn) qy=1;else beginif(qy=='h12) begin qy=1;clkn=1;endelse begin qy=qy+1;clkn=0;endif(qy[3:0]=='ha)beginqy[3:0]=0;qy[7:4]=qy[7:4]+1;endendendalwayscase(qy)'h01:date='h31;'h02:beginif((qn1%4==0)&(qn1%100 != 0)|(qn1%400==0))date='h29;else date='h28;end'h03:date='h31;'h04:date='h30;'h05:date='h31;'h06:date='h30;'h07:date='h31;'h08:date='h31;'h09:date='h30;'h10:date='h31;'h11:date='h30;'h12:date='h31;default: date='h30;endcaseendalways @( posedge (clkn^jn) or negedge clrn) //年计时模块 beginif(~clrn)begin qn[3:0]=1;qn1=2011;endelse begin if(qn[3:0]==9)qn[3:0]=0;else begin qn[3:0]=qn[3:0]+1;qn1=qn1+1;endif(qn[3:0]==9)clkn1=0;else clkn1=1;endendalways @(posedge clkn1 or negedge clrn)beginif(~clrn)qn[7:4]=1;else begin if(qn[7:4]==9) qn[7:4]=0;else qn[7:4]=qn[7:4]+1;if(qn[7:4]==9) clkn2=0;else clkn2=1;endendalways @(posedge clkn2 or negedge clrn)beginif(~clrn)qn[11:8]=0;else begin if(qn[11:8]==9) qn[11:8]=0;else qn[11:8]=qn[7:4]+1;if(qn[11:8]==9) clkn3=0;else clkn3=1;endendalways @(posedge clkn3 or negedge clrn)if(~clrn)qn[15:12]=2;else if(qn[15:12]==9) qn[15:12]=0;else qn[15:12]=qn[15:12]+1;endendmodule2.2时分秒模块module cnt60(clk,clrn,j,q,cout);//分和秒计时input clk,clrn,j;output reg[7:0] q;output reg cout;always @(posedge clk^j or negedge clrn )beginif (~clrn) q=0;else beginif (q=='h59) begin q=0;cout=1;endelse begin q=q+1;cout=0;endif (q[3:0]=='ha) beginq[3:0]=0;q[7:4]=q[7:4]+1;endendendendmodulemodule cnt24(clk,clrn,j,q,cout);//小时计时input clk,clrn,j;output reg[7:0] q;output reg cout;always @(posedge clk^j or negedge clrn )beginif (~clrn) q=0;else beginif (q=='h23) begin q=0;cout=1;endelse begin q=q+1;cout=0;endif (q[3:0]=='ha) beginq[3:0]=0;q[7:4]=q[7:4]+1;endendendendmodule2.3控制模块module contr(clk,k1,k2,k);input clk,k1,k2;output reg k;reg [3:0] qc;reg rc;always @(posedge clk)begin qc=qc+1;if (qc<8) rc=0;else rc=1;case ({k1,k2})0:k=rc; //八秒显示年月日八秒显示时分秒的自由转换 1:k=0;//显示并且校准时分秒2:k=1; //显示并且校准年月日3:k=rc;endcaseendendmodule2.4显示模块module mux_16(k,qm,qf,qs,qr,qy,qn,q);input k;input [7:0]qm,qf,qs,qr,qy;input [15:0] qn;output reg [31:0]q;alwaysbeginif (k==0) beginq[31:24]=0;q[23:0]={qs,qf,qm};endelse q={qn,qy,qr};endendmodule2.5校时模块module mux_4(k,jm,jf,js,jr,jy,jn,j1,j2,j3); input k,j1,j2,j3;output reg jm,jf,js,jr,jy,jn;alwaysbeginif (k==0) {jm,jf,js}={j1,j2,j3};else {jr,jy,jn}={j1,j2,j3};endendmodule2.6闹钟模块module naozhong(qs,qf,led,zt);input zt;input[7:0] qs,qf;output led;reg led;alwaysbeginif (qs=='h06&&qf=='h01) //6:01闹钟开始闪烁led=1;elseled=0;if(zt==1) led=0; // 在任意时刻都可以关掉闹钟endendmodule2.7分频器模块module FENP(clk,newclk);input clk;output reg newclk;reg[24:0] cnter;always @(posedge clk)beginif(cnter<20000000) cnter=cnter+1;else cnter=0;if (cnter<10000000) newclk=1;elsenewclk=0;endendmodule3 系统测试(调试)3.1 测试仪器与设备计算机，EDA实训仪。
电路课程设计数字日历
电路课程设计数字日历一、教学目标本章课程的设计目标是使学生掌握数字日历的电路设计与实现。
在知识目标上，期望学生能够理解数字电路的基本组成原理，掌握常用的逻辑门电路及其功能，了解时序逻辑电路的构成及工作原理。
技能目标方面，学生应能够运用基本的逻辑门电路设计简单的数字电路，并利用时序逻辑电路实现数字日历的功能。
情感态度价值观目标上，通过课程的学习，培养学生对电子技术的兴趣，提高学生解决实际问题的能力，并培养学生的创新思维和团队协作精神。
二、教学内容本章的教学内容主要包括数字电路的基本概念、逻辑门电路、时序逻辑电路以及数字日历的设计与实现。
具体到教材的章节，包括第3章的数字电路基础，第4章的逻辑门电路，第5章的时序逻辑电路，以及第6章的数字日历设计。
三、教学方法为了实现教学目标，将采用多种教学方法相结合的方式进行教学。
首先，通过讲授法向学生传授数字电路的基本知识和设计原理。
其次，利用讨论法引导学生深入理解逻辑门电路和时序逻辑电路的工作原理，并通过案例分析法分析数字日历的实际设计案例。
此外，还将运用实验法，让学生亲自动手设计并实现数字日历电路，从而加深对理论知识的理解和应用。
四、教学资源教学资源的选择和准备将围绕教学目标和内容进行。
教材方面，选用《数字电路与逻辑设计》作为主教材，辅助以《数字电路实验指导书》进行实践操作。
参考书目包括《数字电路与应用》和《数字电路设计原理》。
多媒体资料方面，准备相关的教学PPT和视频教程，以便学生课后自学。
实验设备方面，确保每个学生都能在实验室中使用数字电路实验板进行实践操作。
五、教学评估教学评估是检验教学效果的重要手段。
本课程的评估方式包括平时表现、作业、考试等多个方面。
平时表现主要评估学生的课堂参与度、提问回答、小组讨论等，旨在培养学生的主动思考和沟通能力。
作业方面，将布置与课程内容相关的设计项目和电路实验，要求学生在规定时间内完成，以此检验学生对知识的理解和应用能力。
数电课程设计 数字日历电路
数字电子技术课程设计报告题目：数字日历电路班级：姓名：数字日历电路一、设计任务及要求：1、用5个数码管分别显示月、日、星期；2、月、日的计数器显示均从1开始，每月按30天算；3、对星期的计数显示从1到6再到日（日用8代替）。
二、方案设计与论证：日历是一种日常使用的出版物，用于记载日期等相关信息。
每页显示一日信息的叫日历，每页显示一个月信息的叫月历，每页显示全年信息的叫年历。
有多种形式，如挂历、座台历、年历卡等，如今又有电子日历。
逢年过节，往往会送亲友日历已显亲情友情可日历在现代社会中是很重要的。
而纸制日历对森林保护不利，因此设计电子日历意义重大。
在设计日历倒计时器时，采用了模块化的思想，将日历分为三个部分：日期、月份及年份，使得设计简单、易懂。
本设计能进行月、日、星期的的计数，在社会生活中具有实际的应用价值。
下面就是我们组设计电子日历的主要思路：本数字日历电路计数显示电路和控制电路组成，计数显示电路主要由同步十进制计数器74LS160构成日期、月份和星期计数器，然后通过译码器数码管显示出来控制调节电路则用了组合控制逻辑电路去控制日期计数器及月计数器的置数端和使能端，从而实现日期和月份的调节功能。
星期显示在脉冲作用下，从星期一到星期日循环计数，从而形成星期随着日期循环显示。
综上，该方案是具体可行的。
三、设计原理及框图：本数字日历电路主要由五个加计数器160、五个48译码器、显示器、控制开关构成。
它们的工作原理是：用两片十进制计数器74LS160同步预置数（高位置入0000，低位置入0001）构成日期计数器，使其每次从一开始计数，从日期计数器的输出三十这个信号使其同时给月计数器的CP端信号使其计数，最后给日计数器的低位以信号源使其计数，同时在脉冲的作用下，使星期循环计数，随着日期的变化而变化。
74LS48译码器将信号传给显示器显示数据。
四、各单元电路设计与分析：1、日期计数显示电路：日期计数器采用两片十进制计数器74LS160同步预置数构成，控制置数端使其每次从1开始计数（对应每月第一天）。
毕业设计---基于单片机的多功能电子万年历的设计
基于单片机的多功能电子万年历的设计摘要随着科技的快速发展，自从观太阳、摆钟到现在电子钟，人类不断研究，不断创新纪录。
本文主要介绍了基于单片机的智能电子万年历的研制，该万年历能够实时显示公历年、月、日、时、分、秒，以及对应的农历日期、24节气、天干地支、闹铃功能，同时还能够实时测取环境温度。
本系统的硬件部分主要由A VR单片机、时钟芯片、温度传感器等部件组成，文中给出了详细的硬件设计实现及相关电路图；软件部分主要包含公历转农历的算法设计模块、显示模块、时间的读取、温度的检测模块，按键的扫描输入模块等，文中给出了系统的软件程序流程图及各功能模块的软件程序清单，最后介绍了整体系统的设计实现、仿真及调试过程，给出了下一步的改进方案等。
关键词：单片机；液晶技术；万年历；时钟芯片Design of Multifunctional digital Perpetual Calendar Based on MCUAbstractWith the development of technology,Since the concept of the sun, Baizhong, andnow the electronic bell,human beings continue to study and constant innovation record。
This paper-based Microcontroller Development of Intelligent electronic calendar, The calendar can display real-time in the calendar year, month, day, hours, minutes and seconds,a nd the correspond ing date of the Lunar New Year, 24 Solar Terms,at the same time also to real-time measurement from the ambient temperature,In addition to the user through the keyboard input years of history,for the correspond ing period of the Lunar.The system hardware from some of the major A VR microcontroller, a number of digital control, decoder, the clock chip,temperature sensors and other components,the paper gives a detailed design and implementation of hardware and related circuit;Software contains some of the major Lunar calendar to the algorithm design module,dynamic digital display modules,time to read,temperature detection module,Press enter the scanning module.In this paper, the system software modules and flow chart of the list of software programs,Finally, the realization of the overall system design, simulation and debugging process, the next step is the improvement programmes.Keywords：MCU；crystal technology；Calendar；Clock chip目录引言 (1)第1章绪论 (2)1.1课题的背景与意义 (2)1.2 数字万年历的现状与发展 (2)1.3 论文的主要工作及章节安排 (3)1.4 本章小结 (3)第2章方案论证比较.............................................................................. (4)2.1 多功能数字万年历系统概述 (4)2.2计时方案 (4)2.3温度检测方案 (5)2.4显示方案 (5)2.5本章小结 (5)第3章系统硬件设计 (6)3.1 主控制器ATmega16 单片机介绍 (6)3.2 时钟电路DS1302 (6)3.3 温度检测DS18B20 (7)3.4 动态显示 (8)3.5 键盘接口 (8)3.6 语音闹铃模块 (8)3.7 电源设计 (9)3.8本章小结 (11)第4章系统软件设计 (12)4.1 公历计算显示程序设计 (13)4.1.1 DS1302 内部寄存器 (13)4.1.2 时间读取程序设计 (15)4.2 农历转换程序设计 (16)4.2.1 公历转农历算法研究 (16)4.2.2 干支纪年简介 (18)4.2.3 公历转农历程序 (18)4.3 温度测量程序设计 (20)4.3.1 DS18B20 的测温原理 (20)4.3.2 温度程序 (21)4.4 二十四节气算法研究 (23)4.5系统仿真 (24)4.6本章小结 (25)结论与展望 (26)致谢 (27)参考文献 (28)附录 A 电子万年历原理图 (29)附录 B 外文文献与译文 (30)英文原文： (30)中文译文： (33)附录 C 参考文献题录及摘要 (35)附录 D 电子万年历源程序 (37)插图清单图2-1 数字万年历系统框图 (4)图3-1 DS1302与ATmega16连接图 (7)图3-2 DS18B20与AtMEGA16连接图 (8)图3-3 报时电路 (9)图3-4 稳压电源原理图 (10)图3-5 电源电路 (10)图4-1 系统程序流程图 (13)图4-2 公历程序流程图 (14)图4-3 DS18B20测温原理 (21)表格清单表3-1 LCD12864显示内容 (8)表4-1 DS1302的寄存器及其控制字 (14)表4-2 RS位配置 (15)引言人类的日常生活离不开时间，任何具有周期性变化的自然现象都可以用来测量时间。
数字电子万年历 时钟电路设计 毕业设计
摘要在当代繁忙的工作与生活中，时间与我们每一个人都有非常密切的关系，每个人都受到时间的影响。
为了更好的利用我们自己的时间，我们必须对时间有一个度量，因此产生了钟表。
钟表的发展是非常迅速的，从刚开始的机械式钟表到现在普遍用到的数字式钟表，即使现在钟表千奇百怪，但是它们都只是完成一种功能——计时功能，只是工作原理不同而已，在人们的使用过程中，逐渐发现了钟表的功能太单一，没有更大程度上的满足人们的需求。
因此在这里，我想能不能把一些辅助功能加入钟表中去。
在此设计中所设计的钟表不但具有普通钟表的功能，它还能实现一个额外的功能：温度测量。
且数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。
该电路采用AT89C52单片机作为核心，功耗小，能在3V的低压工作，电压可选用3~5V电压供电.。
具有较高的实用性。
关键词：单片机AT89C52；万年历； DS18B20温度传感器；时钟芯片DS12C887AbstractIn contemporary work and busy life, time and every one of us has a very close relationship, each person affected by time. In order to better use of our own time, we must have a measure of time, resulting in a watch. Clocks is a very rapid development, from the beginning of the mechanical watches that is now widely used in digital watches, clocks, even though it is now unusual, but they are just completed a feature - a time function, working principle is different in people's use of the process, and gradually found a single watch function too, there is no greater demand to meet the people. So here, I would like to be able to watch a number of auxiliary functions to join in to.In the design of the watches designed not only has the general functionality of watches and clocks, it can achieve an additional function: temperature measurement. And digital electronic calendar using intuitive digital display, you can also display year, month, day, weekdays, hours, minutes, seconds and temperature information, but also time-calibration functions. AT89C52 single-chip microcomputer of the circuit as the core of power in small, low-pressure in the work of 3V, voltage can be selected 3 ~ 5V supply voltage.. Have a high relevance.Key words:single-chip microcomputer AT89C52; calendar; DS18B20 temperature sensor; clock chip DS12C887目录绪论 (1)1. 方案设计 (2)1.1 课题开发背景 (2)1.2 设计的目的 (2)1.3 设计的意义 (3)1.4 国内外发展 (3)1.5 总体方案论证与选择 (3)1.6 模块方案论证与选择 (4)1.6.1 时钟模块 (4)1.6.2 键盘模块 (4)1.6.3 显示模块 (5)1.6.4 温度传感器模块 (5)2. 系统总体设计 (6)2.1 电路设计框图 (6)2.2 系统硬件概述 (7)2.3 单片机AT89C52功能介绍 (7)2.4 时钟模块设计 (13)2.5 温度采集模块 (16)2.6 显示模块 (22)2.7 电源电路部分 (26)2.7.1 电路组成 (26)2.7.2 三端稳压集成电路7805 (27)2.8 键盘部分 (28)2.9 报警模块 (30)2.9.1 报警电路 (30)2.9.2 NE555芯片 (30)结论与展望 (32)结论 (32)单片机的发展趋势 (32)致谢 (33)参考文献 (34)附录一 (35)绪论电子钟已成为人们日常生活中必不可少的物品，广泛用于个人家庭以及车站、码头、剧院、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。
