水泵房电气安装工程施工方案
水泵机房工程施工方案模板
水泵机房工程施工方案模板一、项目概况1.1 项目名称：水泵机房工程施工方案1.2 项目地点：XX省XX市XX区1.3 项目单位：XX水务局1.4 项目概况：本项目是为了提供城市供水设施，新建水泵机房，实现水泵设备的运行和维护，确保城市供水的稳定和可靠性。
二、施工内容2.1 工程范围：水泵机房建筑及设备安装、电气设备安装、自控设备安装、管道安装、装饰装修等。
2.2 工程所需材料：水泵机房建筑材料、水泵设备、电气设备、管道材料等。
2.3 工程施工方式：总承包施工。
三、施工组织设计3.1 组织结构：项目组织结构应明确，包括总承包单位、监理单位、设计单位和施工单位等。
3.2 施工人员：施工队伍应配备合格的工程技术人员和施工人员，保证施工质量。
3.3 安全管理：施工单位应设置安全管理组织，制定安全生产管理制度和安全防护措施，确保施工期间的安全。
四、施工工艺流程4.1 地基处理：对水泵机房地基进行整平和夯实处理，保证房屋结构的稳固。
4.2 主体结构施工：按设计要求进行水泵机房主体结构的施工，包括地基基础、墙体、屋面等。
4.3 设备安装：水泵设备、电气设备、自控设备等的安装和调试。
4.4 管道安装：进行供水管道、排水管道、消防管道的安装，确保管道系统的畅通和安全。
4.5 装饰装修：进行水泵机房的装饰装修工程，包括地面铺装、墙面涂料、天花板等。
五、质量控制5.1 施工质量目标：按照设计要求和施工标准确保水泵机房工程的施工质量。
5.2 施工质量管理：严格按照ISO9001质量管理体系进行工程质量管理，设立工程质量监督员进行质量检查和验收。
5.3 质量记录：做好各阶段的质量检测和验收记录，保留完整的工程质量档案。
六、安全管理6.1 安全生产责任：各施工单位严格执行安全生产责任制，确保施工期间各项安全防护措施到位。
6.2 安全防护：设立安全管理人员，配备必要的安全设施和防护装备，保障施工人员的安全。
6.3 安全培训：对施工人员进行安全生产教育和培训，提高他们的安全意识和应急处置能力。
给水泵房安装施工方案
一、项目背景本工程为XX给水泵房安装施工项目，位于XX地区，主要承担城市供水任务。
水泵房建筑面积为XX平方米，安装有XX台给水泵，设计流量为XX立方米/小时，扬程为XX米。
为确保工程顺利进行，特制定以下施工方案。
二、施工组织1. 施工单位：XX建设有限公司2. 施工人员：具备相关资质的专业施工队伍3. 施工材料：符合设计要求的给水泵、电机、管道、阀门、法兰、管件等材料4. 施工设备：施工车辆、起重设备、测量仪器、焊接设备等三、施工工艺1. 施工准备（1）施工图纸会审：组织施工人员对施工图纸进行会审，明确施工要求、施工工艺、质量标准等。
（2）施工材料、设备采购：根据设计要求，采购符合质量标准的给水泵、电机、管道、阀门、法兰、管件等材料。
（3）施工人员培训：对施工人员进行技术培训，确保施工人员掌握施工工艺和质量标准。
2. 施工步骤（1）基础施工1）对水泵房基础进行平整、夯实，确保基础表面平整、坚实。
2）按照设计图纸进行放线，确定水泵房位置。
3）根据设计要求，进行基础模板安装、钢筋绑扎、混凝土浇筑。
（2）设备安装1）设备进场：按照设备清单，核对设备型号、规格、数量，确保设备齐全。
2）设备搬运：采用吊装设备将设备吊至安装位置。
3）设备就位：按照设计要求，将设备放置在基础台上，确保设备水平、牢固。
4）设备连接：按照设计要求，连接设备进出口管道、阀门、法兰等。
（3）管道安装1）管道铺设：按照设计要求，进行管道铺设，确保管道平直、整齐。
2）管道连接：采用焊接、法兰连接等方式，将管道与设备连接。
3）管道试压：对管道进行试压，确保管道无泄漏。
（4）电气安装1）电缆敷设：按照设计要求，进行电缆敷设，确保电缆平直、整齐。
2）电气设备安装：按照设计要求，将电气设备安装在指定位置。
3）电气线路连接：按照设计要求，连接电气线路。
（5）试运行1）设备调试：对设备进行调试，确保设备运行正常。
2）管道冲洗：对管道进行冲洗，确保管道无杂物。
泵站建设工程电气设备安装施工技术方案

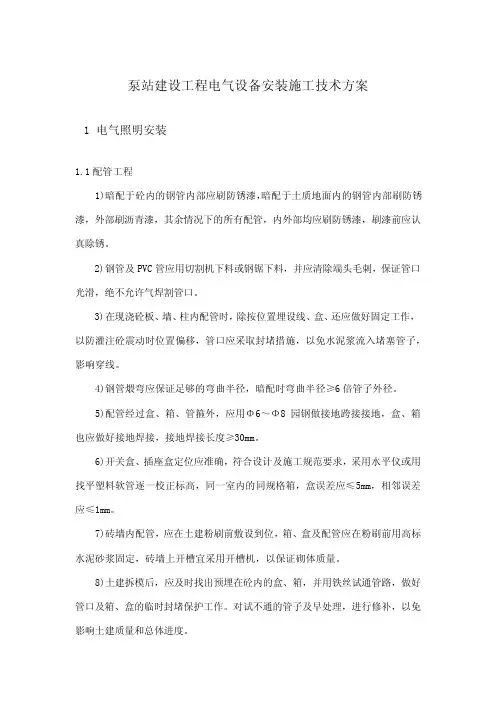

泵站建设工程电气设备安装施工技术方案1 电气照明安装1.1配管工程1)暗配于砼内的钢管内部应刷防锈漆，暗配于土质地面内的钢管内部刷防锈漆，外部刷沥青漆，其余情况下的所有配管，内外部均应刷防锈漆，刷漆前应认真除锈。
2)钢管及PVC管应用切割机下料或钢锯下料，并应清除端头毛刺，保证管口光滑，绝不允许气焊割管口。
3)在现浇砼板、墙、柱内配管时，除按位置埋设线、盒、还应做好固定工作，以防灌注砼震动时位置偏移，管口应采取封堵措施，以免水泥浆流入堵塞管子，影响穿线。
4)钢管煨弯应保证足够的弯曲半径，暗配时弯曲半径≥6倍管子外径。
5)配管经过盒、箱、管箍外，应用Φ6～Φ8园钢做接地跨接接地，盒、箱也应做好接地焊接，接地焊接长度≥30mm。
6)开关盒、插座盒定位应准确，符合设计及施工规范要求，采用水平仪或用找平塑料软管逐一校正标高，同一室内的同规格箱，盒误差应≤5mm，相邻误差应≤1mm。
7)砖墙内配管，应在土建粉刷前敷设到位，箱、盒及配管应在粉刷前用高标水泥砂浆固定，砖墙上开槽宜采用开槽机，以保证砌体质量。
8)土建拆模后，应及时找出预埋在砼内的盒、箱，并用铁丝试通管路，做好管口及箱、盒的临时封堵保护工作。
对试不通的管子及早处理，进行修补，以免影响土建质量和总体进度。
9)暗配管在施工过程中，钢管应加套管，严禁对接焊，应每层做质量评定及隐蔽验收，并有甲方代表或监理参与。
1.2管内穿线和接线：1)管内穿线前熟悉图纸，了解灯具及设备控制方法，并了解管内有几个回路，始端和终端在何处，导线能不剪断的地方尽量不剪断，以免浪费。
2)按规范要求对导线应有分色，相线与零线的颜色应不同，同一建筑物内导线颜色应选择统一，相线A、B、C、为黄、绿、红三色，零线N为淡兰色，保护接地线(PE)为黄绿相间色，照明支线火线为红色，开关线为黄色，零线为淡兰色，保护地线为黄绿相间色。
3)管内穿线前一定要清干净管内积水和杂物，并在管口套好护围。
4)管内穿线时，应采用放线架人工放线，导线应顺直地穿入管中，在放线穿线过程中防止导线扭绞，以免影响导线质量。
水泵房安装专项施工方案
一、工程概况1. 工程名称：XX水泵房安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：占地面积XXX平方米，建筑面积XXX平方米4. 工程内容：水泵房主体结构、设备安装、管道安装、电气安装等二、施工依据1. 《建筑工程施工质量验收统一标准》（GB 50300-2013）2. 《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）3. 《机械设备安装工程施工及验收规范》（GB 50231-2007）4. 《电气装置安装工程施工及验收规范》（GB 50257-2010）5. 设计图纸及相关技术资料三、施工准备1. 技术准备：组织施工人员学习设计图纸及相关技术资料，明确施工工艺、质量要求和安全措施。
2. 材料准备：根据工程需求，提前采购各类建筑材料、设备、管道、阀门等，并确保质量合格。
3. 施工机械准备：准备施工所需的各类施工机械，如吊车、电动葫芦、切割机、焊接机等。
4. 人员准备：组织施工队伍，明确各工种人员职责，确保施工顺利进行。
四、施工工艺1. 水泵房主体结构施工：（1）基础施工：按照设计要求进行基础开挖、垫层铺设、混凝土浇筑等。
（2）墙体施工：按照设计要求进行墙体砌筑、抹灰、防水处理等。
（3）屋面施工：按照设计要求进行屋面防水、保温、隔热等。
2. 设备安装：（1）水泵安装：按照设备说明书进行安装，确保水泵水平、垂直度符合要求。
（2）电机安装：按照设备说明书进行安装，确保电机水平、垂直度符合要求。
（3）控制柜安装：按照设备说明书进行安装，确保控制柜安装牢固、线路连接正确。
3. 管道安装：（1）管道制作：根据设计要求进行管道制作，确保管道尺寸、形状符合要求。
（2）管道安装：按照设计要求进行管道安装，确保管道连接牢固、密封良好。
4. 电气安装：（1）线路敷设：按照设计要求进行线路敷设，确保线路连接牢固、安全可靠。
（2）设备接线：按照设备说明书进行设备接线，确保设备运行正常。
泵房施工方案(3)
泵房施工方案(3)
在泵房的施工设计中，为确保项目顺利进行并保证工程质量，需要细致规划每一个施工环节。
以下是一个泵房施工方案的第三部分：
1. 设备安装
1.1 泵类设备安装
•确保泵的基础安装牢固，避免振动过大
•安装泵时应根据平面布置图，调整泵的进出水口位置
•调整泵的进出水管道连接方向和位置，确保管道连接牢固
1.2 配电系统安装
•按照电气布局图进行电气设备的安装
•接线要求符合安全标准，避免电路短路或漏电
•安装过程中要注意绝缘处理和接地的可靠性
2. 管道敷设
2.1 进出水管道敷设
•管道敷设要符合设计要求，保证管道畅通无阻
•定期清洗管道内部，防止杂物堵塞管道
•安装阀门和流量计，方便日常维护和管理
2.2 排水管道敷设
•排水管道要确保坡度和排水方向正确，避免积水
•使用耐腐蚀材料，预防管道生锈及堵塞
•定期检查排水管道，确保排水畅通
3. 测试与调试
•完成设备安装后，进行设备联调测试，确保泵房设备运行正常
•对泵房系统进行试运行，检查泵的工作状态和水流情况
•调试过程中要严格遵守安全操作规程，确保人员和设备安全
结语
在泵房施工过程中，设备安装、管道敷设和测试调试是至关重要的环节。
只有严格按照设计要求和安全规范进行施工，才能确保泵房设备正常运行，为后续的使用提供可靠保障。
希望该方案能够为泵房施工提供一定的参考和指导。
水泵房及电气设备安装施工方案
一、编制依据1. 《建筑给水排水设计规范》（GB50015-2003）2. 《电气装置安装工程规范》（GB50254-2015）3. 《电气安装工程施工及验收规范》（GB50256-2018）4. 相关国家及地方标准、规范5. 设计单位提供的施工图纸及说明书二、工程概述1. 工程名称：XX水泵房及电气设备安装工程2. 工程地点：XX市XX区XX街道3. 工程规模：XX平方米4. 工程内容：水泵房土建工程、电气设备安装、管道安装、调试及试运行三、施工准备1. 技术准备：组织施工人员进行图纸会审、技术交底，确保施工人员熟悉施工图纸及施工工艺。
2. 材料准备：根据工程量清单，提前采购各种施工材料，确保材料质量符合国家标准。
3. 机械设备准备：根据工程需要，准备各种施工机械设备，确保设备性能良好、运行稳定。
四、施工工艺1. 水泵房土建工程（1）基础施工：按照设计要求，进行基础土方开挖、垫层铺设、基础混凝土浇筑等工作。
（2）墙体施工：按照设计要求，进行墙体砌筑、抹灰等工作。
（3）楼板施工：按照设计要求，进行楼板钢筋绑扎、混凝土浇筑等工作。
2. 电气设备安装（1）配电箱安装：按照设计要求，进行配电箱的安装、接地等工作。
（2）电缆敷设：按照设计要求，进行电缆的敷设、接续、接地等工作。
（3）照明设备安装：按照设计要求，进行照明设备的安装、调试等工作。
（4）消防设备安装：按照设计要求，进行消防设备的安装、调试等工作。
3. 管道安装（1）给水管道安装：按照设计要求，进行给水管道的敷设、连接、试压等工作。
（2）排水管道安装：按照设计要求，进行排水管道的敷设、连接、试压等工作。
4. 调试及试运行（1）电气设备调试：按照设计要求，进行电气设备的调试、试运行等工作。
（2）水泵调试：按照设计要求，进行水泵的调试、试运行等工作。
五、施工保证措施1. 施工质量保证措施（1）严格执行施工规范和质量标准，确保工程质量。
（2）加强施工过程中的质量检查，及时发现并解决质量问题。
泵站建筑电气设备安装施工方案
泵站建筑电气设备安装施工方案1、施工执行标准该工程质量执行如下标准：①?建设安装工程质量检验评定统一标准?GBJ300-88②?建筑工程质量检验评定标准?GBJ301-88③？建筑电气安装工程质量检验评定标准？2、工艺设备安装施工工艺及方法⑴主要施工工序施工准备f设备检查f设备安装一调整、调试f试验作业f单体与联动试车f检查f试运营f竣工验收⑵施工准备①组织专业人员熟悉图纸技术资料，了解设计意图，参加施工图的技术交底.②熟悉有关规定,分清不同种类、不同型号设备安装工艺及质量要求.③制定设备运输和安装程序a根据设备外形、尺寸、重量和数量以及在厂房的位置,确定运输路线,去除运输道路上的障碍物.b设备的安装程序,原那么上是：先上（高层）后下（低层），先大后小（体积而言），先里〔离吊装孔较远），后外（离吊装孔较近）.④根底检查验收a设备根底在土建施工完成之后,要求汇同甲方、公司等有关部门进行根底检查验收.b按施工图用经伟仪等仪器检查设备根底的标高和中心线的位置,特别对于安装长度或倾斜角度,必须严格根据设计和标准的要求,检查中央线偏移、标高误差、倾斜角度是否在偏差范围内.c预留和预埋的检查为了保证安装质量和施工的顺利进行,设备安装根底的预留孔和预埋件位置、尺寸必须符合要求.根底验收时,对预埋件的位置、数量、规格必须严格检查，以免有遗漏和错位,造成安装困难.d根底的外表应平整、枯燥,根底外表地脚螺栓及机器底板下的油污、砂子、灰尘及其它异物要去除干静.e做好根底检查记录⑤设备检验a设备运到现场后,在安装之前,会同甲方、公司等有关部门共同进行开箱检查,并做好开箱记录工作.b室内设备不能在室外开箱，每台设备均在搬运之前开箱.c机器主体及附件数量在搬运时要清点，同时核对机器型号、规格是否正确,主要尺寸要进行核对,外观质量要检查，出现问题及时协商解决.d搬运安装时，要保护好设备接管突出局部以及容易破坏的地方，预防碰伤.⑥施工机具的准备a配备能够承受设备拖运、起吊的机具.b使用的计量器具必须受过检定且在检定有效期内，严禁使用不合格的计量器具.C需用的专用工具备齐,并应事先分清,只能用于指定的设备，不能乱用.⑶设备安装方案①设备就位、找正、找平a按施工图并依据有关建筑物的轴线、边缘线的标高放出安装基准线.b平面位置安装基准线对根底实际轴线（如无根底时那么与厂房立柱的实际轴线或边缘线）距离的允许偏差为土20mm.C设备就位前,必须将设备底座的油污、泥土等脏物和地脚螺栓预留孔中的杂物除去,灌浆处的根底应凿成麻面，被油沾污的混凝土凿除，以保证灌浆质量.d设备上定位根底的面、线或点对基准线的平面位置和标高的允许偏差应符合施工及验收标准的规定.e设备找正和找平的测点,一般应在以下部位中选择：设备的主要工作面；支承滑动部件的导向面；保持转动部件的导向面或轴线；部件上加工精度较高的外表；设备上应为水平或铅垂的主要轮廓面；连续运输设备和金属结构上测点宜选择在可调整的部位,两测点间距不大于6m.②吊装a起吊设备应使用设备本体上的吊环或用钢丝绳将设备壳体捆住后进行起吊，不得使用设备外壳上的连接管法兰或人孔.b正式起吊前要进行试吊，试吊时要预防设备摇晃摆动.c吊装要按规定方向及角度进行，做到进入主厂房楼层后,设备在搬运、就位途中，不致有大的位置变动.d吊装时不要使安装设备、根底、地脚螺栓以及周围的机器结构受到损伤变行.③安装a安装时，设备的连接管及其它开口地方的盲板不能拆掉，以免杂物进入设备内部.b解体安装的设备，暂时放置旁边的部件，要安置妥当，以防倒塌损坏，同类部件应放在一起,预防交叉、混乱和丢失.c设备安装时，地脚螺栓的不铅垂度不应超过10/1000,螺母与垫圈间的垫圈与设备底座间的接触均应良好，拧紧螺母后，螺栓须露出2-3个螺距.e设备找平时用平垫铁粗调,斜垫铁进行微量校正,找正时根底中央线无论在什么高度,必须完全一致.f为保证施工质量,在整个施工过程中建立QC小组,工程完工后拿出活动成果.④设备试运转所有设备安装完毕后,对设备进行试运转前检查,然后汇同甲方,在电气等专业的配合下，按规定要求进行试运转，检查运行情况和安装中存在的问题并及时纠正.⑤设备安装检查设备安装完毕后,要进行检查、测量并提出记录资料：a.设备开箱检查记录；b.根底检查记录；C.临时找正后的设备位置检查记录；CL正式找正后检查和记录；e.试运转记录.⑷水泵的安装①在水泵到货后,检查水泵的型号、规格和合格资料等是否符合要求,再检查水泵部件有无缺损和锈蚀情况,及时与厂家沟通.②在池外边进行整车盘动及电机试验,确定水泵是否需要全部拆解检查,在池外边组装好相应的组件,涂刷好相应的内防腐漆二遍；用经纬仪、水平仪及钢尺检查预埋和预留是否准确.③在水泵出水管和拍门安放到位后，用吊车把水泵全部吊放池底,交用支架固定,用水平尺确定其水平度到达2%垂直度到达3%.之后安装定位.④与水泵出水管进行法兰联结,并连接固定相应的拍门,对其进行漏漆防腐.⑤试运行前检查所有与水泵运行相关的仪表、开关；检查电动机的转向和水泵是否相符,润滑油是否加到位,安全保护装置是否可靠齐全,水泵叶轮是否灵活；再次加固各紧固件.⑥试车启动时,对三相电流、压力、转速、冷却系统、排水情况、保护装置等逐个巡视、记录,运行现场设置一急停开关，以应急之用.3、电气设备安装方案⑦防护举措影响本工程电气自控设备的环境因素主要包括气候因素、机械因素、生物因素、电气因素等.因此针对以上影响因素采取相应的防护举措.①因开发区处于潮湿地区，因此我方采取各种规格母排与柜内接头搪锡和刷锡.⑧在安装过程中，随时盖塑料布以免受潮.③在试运行和运行过程中,注意通风举措，即时开窗，开箱柜盖.⑨经过长途运输后,检查内部原件是否有松动、掉落现象,对此要作相应的纪录,并及时向厂方反映,迅速解决问题.其次检查内部结构、内部接线、及其性能容量是否与图纸设计相应的标准相符.⑩对各设备上的电机相应的测一下相间电阻和对地电阻，以了解电机的好坏，以便及时解决问题.⑵安装程序本次电气设备选用型号多、自动化程度高，同时安装工艺、精度要求高.因此安装时采用“成组柜f单立柜f电缆布线f变压器安装「母排连接f限制保护线f各照明线路f主控台f电机f电气试验f 联动试车f收尾〃的施工顺序执行.由于泵站配电柜、限制箱数量与品种较多，为了达到安装标准要求，除采取防震、防潮、预防框架变形和漆的受损举措外,采取以下施工方法：①先成组再分立柜、先配电柜后限制箱.以线路走向为准，以主电路-保护限制回路-照明线路查线,为了保证整组柜子的安排精度标准要求,采取一次安装法与中加开花法.②取检查开箱、清扫、拼柜、开关及机构调整的步骤.③柜体安装时采用小线、线坠、水平仪进行稳装.柜体与10#槽钢用螺栓连接,柜体与柜体之间以及柜体与两侧挡板也采用螺栓连接.⑶变压器安装方法本次变压器选用干式变压器,可以免除吊芯和维护.安装流程：运输f检查一就位一组装f接地一安装一交接试验f试运行.①变压器运输时为保护瓷瓶不受损伤,采用线绳、草垫捆绑,并用钢丝绳固定牢固；变压器的二次运输由起重工承当,电工配合；变压器吊装时,索具要检查合格，钢丝绳必须挂在吊钩上,上盖的吊环仅可做吊芯用，不得用此吊环吊装整台变压器；变压器就位时,其防卫距墙尺寸与施工图相符,无标柱时纵向按轨道定位,适当照顾到屋顶吊环的铅垂线位于变压器中央，以便于吊芯；变压器稳装时要将滚轮垫高,形成L5%的坡度.②接线:所有的合股线应压接线端子；限制电缆终端头采用甲方提供的限制电缆头套制作；按图校线,并做好标志线牌,要求字迹清楚、持久；将校正好的导线调直,做成圆形束把线,用PVC扎带绑紧，固定在端子的两侧,然后由线束引出接至端子板上,每个端子接线不超过2个,并要留一定的余量长度；绑扎的线束应顺直美观,看不到交叉的导线，备用线不要切断,绑到线束的最高处；限制电缆芯线一律用剥线钳剥头,不准伤及线芯.③母排及母线装置：母线装置所采用的设备和器材，多数是易损、易遭受腐蚀的瓷件或有色金属材料,为保证质量采取以下举措：选用优质厂家,仔细检查出场合格证、材质报告书和母线外表；运输或搬运过程中采用草垫包装，以预防扭曲变形、损伤或物件破裂；母线接头处搪锡,连接时加中性电工膏以防受潮；分段组装,分段喷漆,颜色一致，保证整洁美观；母线之间全部采用螺栓连接,水平安装用母线卡固定,垂直局部采用钻长孔螺栓固定,接头搪锡处理；紧固件全部采用镀锌,变压器处加装有母线设备软接头.④穿墙套管:套管钢板的用b=8m2/m制作,无齿锯开缝、无磁材料补缝,预防产生涡流发热.（4）成套开关柜、配电柜的安装配电柜的安装流程：设备开箱检f二次搬运f根底型钢制作安装汽配电柜的安装-母线配制f二次回路配线f试验调整f送电运行验收①设备的开箱检查：设备到场后,应存放在室内或能预防风雨雪的枯燥场所.安装前应与建设单位共同进行开箱检查验收：包装及密封良好,技术文件齐全,型号规格符合设计要求；成套的配电柜外观应无损坏及变形,油漆完好无损.柜内部电器装置及元件齐全,无损伤及裂纹等缺陷；对检查的全过程,检验结果做好书面纪录.②二次搬运：应根据配电柜的重量和形体大小,结合现场的施工条件,决定采用运输设备；配电柜吊装时,在柜体的上方有吊环时，吊索应穿过吊环,无吊环时，吊索挂在四角主要受力结构处,绳长应一致，以防受力不均,是配电柜本身变形或损坏；配电柜在搬运过程中要固定靠牢,预防磕碰,预防元件、仪表损坏.③根底型钢的制作与安装：成套配电柜在室内的位置要按图纸的要求施工,配电柜要安装在根底的型钢上,根据图纸的要求,选择相应规格的型钢,制作时先将型钢校正矫直,在按图纸要求预制加工根底型钢；型钢制作好以后,配合土建工程进行预埋,安装时,应用水平尺找正、找平,平直度每米小于Imm,根底型钢顶部应高出室内地面10山山；埋设好的配电柜根底型钢应做良好的接地,用40*4镀锌扁钢在根底型钢的两端分别与接地线进行焊接.④配电柜的组立：组立配电柜应在根底型钢的混凝土到达强度后进行.立配电柜之前,先按图纸规定的顺序将配电柜做好标记,然后放置到要安装的位置上；配电柜成列安装时,可先把每个柜调整到大致的位置上,就位后再精确的调整；配电柜调整时,配电柜与型钢之间用0.5mm的铁片进行调整,找平找正,应柜面一致,排列整洁；在根底型钢上安装柜体,采用螺栓连接,紧固件应是镀锌制品，根据柜底固定螺孔尺寸，在根底型钢上钻孔.用镀锌螺栓固定；配电柜固定好后,应进行内部清理,将设备擦干净,柜内部不有杂物，同时检查活动的局部是否灵活，导线是否固定.⑤配电柜的接地：配电柜的接地应该牢固,每台柜应单独与根底型钢做可靠的连接,每台柜从后面下部的根底型钢侧面焊上鼻子,用6mm2铜线与柜上的接地端子连接牢固.⑥成套配电柜的二次配线：按原理图逐一检查柜上的全部电器元件是否相符,其额定电压、电源电压必须一致；按图敷设柜与柜之间的限制电缆连接线；限制电缆校对后，将每根芯线压接线端子,用镀锌螺丝、平垫圈、弹簧垫连接在每一个端子板上；对每一根限制电缆线,在线的两端处用塑料套管按图打上相应的线号，作为标记.(5)限制柜、配电箱的安装配电箱的安装位置应根据设计图纸要求确定.配电箱安装位置正确,部件齐全,箱体开孔适宜,切口整洁,箱体内外清洁,箱盖关闭灵活,箱内接线整洁，回路编号整洁、正确,管与箱体连接有专用锁紧螺母.配电箱与管路连接时,箱体严禁开长孔和电气焊开孔.钢管与配电箱进行连接时,应采用专用锁紧螺母；暗配钢管与配电相连接时,可先用焊接固定,管口露出箱体应小于5mm,把管与接地跨接线先作横向焊接连接,再将跨接地线与箱体焊接牢固；塑料管进入配电箱时,应在箱内先固定托板或用砖顶住,管入箱长度应小于5ππn,也可先将管口处做好喇叭口，由箱体内插此管入箱处应保持顺直,长短一致.配电箱盘内配线应在盘面上电气元件安装后进行，配线时应根据设计要求和有关规定选好导线的界面和长度，剪断后进行配线.盘前、后配线应成把成束排列整洁、美观,安全可靠，必要时采用线卡固定.压头时，降到线剥出线芯逐个压牢.照明配电箱的保护地线应安装明显，并与其专用的接地螺丝有效连接.(6)电缆施工①运输：为了保证电缆和电缆线盘不受到损坏,在运输装卸过程中,采取吊放而不是平放运输、储存；仔细检查电缆线的牢固程度和电缆封端的严密性；为预防电缆头在室外堆放时受潮,要预防下雨天干活；连接电缆时,要在良好气候条件下进行,并一次完成；采用电缆托架放缆，以预防放缆过程中损伤电缆,放过的电缆要排列整洁并加以固定，及时标柱标志牌.②电缆敷设：所用电缆必须是正规厂家的合格产品，并具有厂家提供的合格证及检验证实,进场后要进行绝缘强度检验JOOoV以上电缆用2500V兆欧表摇测,绝缘电阻值不应低于50兆欧；耐火电缆应在到场后对电缆取样、作耐火试验.电缆敷设前要做好准备工作，在电缆沟的支架上进行多根电缆敷设时,应事先将电缆的排列用表或图的方式画出，以防施工时电缆交叉混乱；电缆应沿支架、桥架单层敷设，支架不得交叉,排列整洁,拐弯处半径应以最大截面电缆允许转弯半径为准；不同电压等级的电缆应分层敷设,高压电缆应敷设在上层；同电压等级的电缆沿支架敷设时,水平净距不得小于35mm.沿支架敷设时，支架间距离不得大于L5m；沿桥架或托盘敷设时，每层至少装设两道卡固定支架；电缆穿过楼板时,应装套管,敷设完毕后,应将套管用防火材料堵死.⑺电气试验与调试①电气试验：进行线路试验时,除制造厂装配自成一体外,采取接在一起的各种设备别离开和单独试验，同一标准的可以连成一起试验.而试验电压值以额定电压的倍数试验.试验时我方准备:a全套施工图纸（特别是根据洽商修改的图纸）；b主要设备的出厂合格证、使用说明书及厂试验报告等；C三相四线试验用电源；d常用工具仪表及辅料；必须在上述各项全部合格后，方可进行送电.为了保证本系统运行平安，电气设备的相应的试验报告和合格资料有以下几类：a、配电柜试验；b、电机（潜污泵、电动阀门、格栅机）试验；c、断路器试验；d、电力线路试验；e、低压电器试验；f、继电保护试验；g、接地试验；h、母线相序测；f、传动报告.②电气调试：a低压配电柜等的断路器做交流耐压试验,U额X3二U试验电压,时间在3分钟内.避雷器的放电电压应U额XL27=U放,采用100KVA,150KV试验变压器做为试验设备.b直流电阻采用双臂电桥测试变压器的初级线圈换主阻值,其阻值要与说明书相对应的室温阻值接近.c继电器做单体校验，按继电保护换技术要求做动作起动值,返回值及动作,返回时间值试验后，按供电局给定的整定值做整体模拟试验,不少于3次.d校对相序，差动保护及仪表对电流回路+—电压回路的相序,做模拟试验,反响必须正确可靠.e操作机构做分合闸传动试验应灵活可靠,无任何误动,拒动现象，反复屡次调整.f做音响信号的试验应反响正确,指示标牌清楚.g做仪表、继电器、开关、指示灯标视标牌,装在框内，字迹清楚一致.h整理各种试验记录报告齐全,装订美观,统一用标准的尺寸.③送电、试运行由建设单位组织,我方配合.考前须知为：a母线、开关、变压器冲击试送3次,每次5分钟~10分钟.b母线、变压器空载24小时.c试送电时，注意冲击电流变化及三相电压平衡情况有无放电现象和响声.d有放电情况要分析,必要时停电检查,确定前方可再送电,继电器有无动作掉牌等.e送电前,直流电源用临时电源进行充电,活化,直到能否正常运行,该站送电运行正常后，再分路接到该站相应的系统.（8）防雷接地装置各构筑物屋顶已设避雷网,利用构筑物的钢筋（2根直径大于16的钢筋）做避雷引下线，引下线与构筑物地板钢筋焊接,再通过镀锌扁钢接地干线与厂区接地系统联为一体，防雷接地、工作接地、保护接地合为一个系统,接地电阻小于1欧姆,假设达不到设计电阻时.需要补打人工接地极.。
电气施工方案范本
电气施工方案范本1.电气施工组织设计样本施工组织设计一、编制依据1、电气施工图纸2、国家电气施工规范3、《电气装置安装工程施工及验收规范》二、工程概况（一）工程简介本工程位于。
由公司开发，设计研究院有限公司设计，监理公司为监理公司，由公司组织施工。
（二）主要施工内容1.泵房两台潜水泵。
四组给水泵的接配电室电缆敷设和照明安装。
2.臭氧间四个直流风机配电室电缆敷设和照明安装。
3.两个催化氧化塔的照明安装。
4.氧化池尾气破坏器电缆敷设及照明安装。
5.阀门室照明。
三、施工进度计划（一）施工进度表序号工作内容预计用时所需施工人员1照明管线敷设10天2人2照明电缆5天4人3轴流风机电缆以及管线敷设3天4人4各种电缆头制作安装3天2人5照明电源箱安装1天2人6催化池电机管线敷设2天2人7各种电机管制作敷设2天2人8桥架制作安装3天4人9电缆集中敷设2天6人10土建挖沟，打孔1天4人共计耗时一个月左右（二）大型机具设备序号设备名称数量1电焊机三台2套丝机一台3砂轮锯一台四、施工准备（一）、技术准备1、接到图纸后，立即发给工长、施工预算及班组，由技术质量部负责组织图纸会审及技术交底。
在会审时把发现的问题集中起来并做好记录，在技术交底时一并提出并办理洽商。
及时研究制定施工方法和技术措施。
2、技术员、施工员、操作员要认真学习有关规程、规范及验收标准。
掌握施工方法，了解工程的质量标准。
施工中严格按图施工。
3、技术员及施工员要提前做好施工方法、技术节约措施、安全、文明、消防等措施。
（二）材料准备1、施工人员根据图纸编制一次性材料计划，及时提交给公司设备物资部。
2、管材、接线盒、灯头盒、套管先组织进入现场，确保施工顺利进行。
3、材料采购人员要认真熟悉生产计划，材料计划、设备加工定货计划。
选用设备、材料时要货比三家，择优选用，尽快落实货源，按生产进度、部位分期分批组织进入施工现场。
4、原材料、半成品及成品设备，进入现场要及时进行检查验收，不合格的产品要坚持退货，做好对进入现场的材料、设备的品种、规格、数量的核对工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某工程循环水泵房电气安装工程施工方案一、工程概况：1、业主名称：2、工程名称：3、设计单位：4. 监理公司：4、工程内容及特点：天钢3500mm 中厚板循环水泵房电气安装工程主要包括：设备安装、滑触线安装、电缆桥架及电缆线路、管路安装及泵房内的电气照明施工等工程的安装及调试；该工程主要实物量：电缆桥架850 米，电气管路安装1500米，盘箱柜安装约80 余台套，电缆约35KM ，车间内照明灯具65 套，它具有工期紧、任务急，工序间交叉作业施工难度加大等特点。
二、施工部署：2.1施工部署的依据a) 本工程的现场情况及部分图纸资料b) 工程特点c) 我公司资源状况2.2施工部署以指挥部的总体安排为主线，按工程进度要求组织人力资源、设备资源、安排部署电气设备及电气装置安装，施工准备及基础配合与电气设备安装及试车调试穿插进行，争时间，抢速度，确保工程按期投产。
三、施工总平面布置本电气专业项目部按工程总施工平面规划组织施工，做到专人管理，保证施工物流畅通。
现场的临时生产设施不应妨碍正式工程的施工，随着工程施工进展，实施动态定置管理，文明施工。
四、施工准备：4、1技术准备4.1.1 审查施工图纸及有关技术资料，参加设计交底，做好设备的交接保管工作，组织分项工程施工技术交底，制定施工技术措施。
4.1.2技术措施组织有关技术人员熟悉施工图纸和随机资料，核对设备的接口部分。
及时与设计院、监理及业主联络，解决设计和施工中出现的技术问题。
把技术要求传达到施工班组，保证施工符合设计要求，质量符合冶金部行业的标准。
4.1.3技术标准配备：主要技术标准：GB50303—2002 建筑电气工程施工及验收规范GB/T50328 —2001 建设工程文件归档整理规范YB9239 —92 冶金电气设备安装工程质量检验评定标准GB50168—92 电气装置安装工程电缆线路施工及验收规范GB50169—92 电气安装工程接地装置施工及验收规范GB50171 —92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GBJ148—90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ149—90 电气装置安装工程母线装置施工及验收规范GB50150—91 电气装置安装工程电气设备交接试验标准GB50258—96 电气装置安装工程1KV及以下配线工程施工及验收规范GB50300—2001 建筑工程施工质量验收统一标准4。
2、1劳动力组织为顺利完成本工程，要合理调配劳动力，及时组织施工人员进驻施工场地，保证施工人员持证上岗。
劳动力一览表4。
2、2主要施工机械配备施工机具及仪表一览表五、施工进度5、1编制依据a）本工程相关资料b）工程施工特点c）工序间搭接关系及施工生产要求的平衡5、2施工进度网络计划图（见附图一）六、施工组织机构七、主要施工方法：1、电气防雷及保护接地装置施工：施工工序：审阅图纸一一准备施工材料一一制作接地极一一安装接地极一一敷设接地干线一一处理接地干线焊缝一一测量接地电阻一一回填。
认真审图，搞清楚接地极、接地干线的材质、规格、型号，埋设深度、施工特殊技术要求等设计要点，电气设备的保护接地电阻阻值符合设计要求。
接地干线连接采用搭接方式，在干线焊接中保证三个焊接面，搭接长度为干线宽度的2.5倍，焊缝应均匀、密实，并做好焊缝防腐处理工作，在干线与接地极的连接中，利用角钢做备板加大干线与接地极的焊接面积；隐蔽工程经监理确认后再进行隐蔽，隐蔽记录做为档案资料存档。
2、电缆桥架安装施工工序：验收桥架——划线、定位——安装立柱、托臂——敷设桥架焊接地线——与接地网连接——处理焊缝——竣工验收。
1>电缆桥架规格、型号应符合设计要求。
2>型钢应无毛刺，连接孔尺寸应统一，防腐层应均匀，桥架、托臂的强度、厚度应符合要求。
3>认真清点附件，数量与质量应符合施工要求。
3>确定电缆桥架的安装位置，划线、定位。
4>多层桥架间的支臂应平行，间距均匀。
5>在埋设件上焊接立柱，加垫铁调整误差，焊缝长度应达到标准。
立柱安装应垂直，偏差不大于长度的千分之二。
6>立柱间距应符合设计要求，在同一结构条件区段内，偏差不大于100m m。
遇下列情况增设立柱：水平转弯前后约300mm 处；水平转向直上或直下约100mm 处；伸缩缝前后约300mm 处；标高明显变化的爬坡前后200mm 处；否则应增加立柱。
但如果实际情况不能满足上述条件上时，应灵活掌握，按图施工。
7>各层托臂应横平竖直，且与立柱垂直，不得左右倾斜或上翘下塌，偏差不大于土2mm；托臂间距符合设计要求，同层应在同一水平面上，高低偏差不大于± 5mm 。
8>桥架的接地线在一般情况下焊接在立柱上。
3、配管施工工序：准备施工材料—钢管除锈、刷油—制做钢管弯头—划线、定位—敷设钢管——处理焊缝——套护线帽。
1>接到图纸或设计联络书时，及时准备施工材料，对钢管内进行防腐处理，外层应按规范要求进行沥清漆或红丹油漆进行防腐，在进行预埋钢管敷设时，钢管内应加穿引线，引线两端卷进管内（或回折进管），并封好管口。
2>由于现场条件限制，利用弯管器进行G80 以上钢管煨弯时，弯扁度达不到监理和甲方的要求，需要采用高频煨弯工艺外委加工.在进行钢管敷设时，成排钢管弯曲半径应一致，明敷钢管应横平竖直，排列整齐，支架均匀，夹具紧固，多弯和长距离的钢管中间应加拉线盒，拉线盒的大小与数量在施工中具体确定。
3>暗配钢管与明配管（G50 以上）之间的连接采用套管连接方式，套管长度为钢管外径的1.5-2 倍，套管两端的焊接应密实；明配钢管（G50 及以下）之间的连接采用丝扣连接方式。
4>钢管的接地按规范要求利用黄绿相间的导线连接；丝扣连接钢管的接地采用导电膏或利用接地圆钢焊接跨接接地线。
4、盘、箱、柜等电气设备安装盘、箱、柜等电气设备的安装应使用汽车吊吊装，开箱后按顺序将设备吊装到专用运输小车上（大件重件则用滚杠）再由人力安装就位，在进行人力安装无法就位的地方，应制定专门的吊装运输工具辅助安装。
电气设备基础槽钢长度应与盘箱总长度一致，槽钢高度高出室内地坪10—40mm。
盘箱在基础型钢上固定应以设计为依据采用焊接方式或把接方式，焊接应牢固可靠，焊接部位在盘柜骨架的内侧。
主控柜、继电保护柜、自动装置等盘箱这的固定按设计要求施工，否则应采用螺栓紧固在基础型钢上。
5、变压器的安装1>变压器本体安装要点：a) 在变压器室门前利用5根长2米的200*200 道木、2根长2米的10#槽钢搭建临时平台，临时平台应高出变压器基础，其高度应保证变压器的倾斜角度不大于15°。
b) 在临时基础上放置6 根32 的厚皮钢管做滚杠。
.c) 利用吊车将变压器吊卸在滚杠上，进一步检查每一个环节，确保无误。
d) 核对变压器的方向。
e) 起吊变压器吊索夹角不得大于60 度。
f) 利用钢丝绳等辅助工具拖运变压器至安装位置。
(拖动变压器时应平稳不得倾斜，不得偏离轨道)。
2>变压器抽芯检查：( 1000KVA 以下的变压器或厂家有要求时不进行抽芯)可以在变压器室内进行，也可以搭棚在室外进行，如若施工，在施工前应编制具体的施工技术措施。
3>技术要求：除厂家特殊要求外，应使变压器本体安装沿气体继电器的方向有1%—1.5%的升高坡度。
6、大型电机安装大型电机的安装，采用我单位编制的国家冶金行业部级工法，施工，施工前编制具体的施工方案。
7、电缆敷设及电缆头的制作1) 敷设电缆前，要对电缆路径进行全线调查了解，查清欲放电缆型号、绝缘等级。
按图纸规定排列，长距离的先放，大截面的先放，靠里侧的先放，在交汇处尽量减少和避免重复交叉。
合理安排减少中间接头。
敷设完的电缆始端和尾端应贴好电缆标签，同时应用透明胶带加固保护。
2) 敷设电缆时一般采用人工方式进行敷设。
3) 作10kv 电缆终端头和中间接头时严格按照操作规程施工。
8、配线施工控制电缆进设备应加装一固定点，电缆应排列整齐，电缆标签应贴在易看的一面，高度统一，电缆护套切除时防损伤芯线，切口处用塑料胶带包扎成萝卜头状。
备用芯线要贴上电缆编号，系在线槽内，电缆芯线不管在槽内还是明设线把，都应平直，端子在上面的靠里，下面的靠外，尽量避免或减少交叉，靠端子一段应加工成弧形进端子。
接线端子应使用规定的型号，使用合适的压接工具，芯线绝缘离端子的尾部距离既不能长也不可以无间隙，电缆线芯按图纸进行编号，使用号码烫印机打号，号码应清晰、易见。
9、母线制安母线的制做安装，应严格按冶金部的标准要求进行施工，母线与母线以及母线与电器接线端子的螺栓搭接面在安装前用甲级布清扫干净，并涂以电力复合脂。
母线平置时，贯穿螺栓由下往上穿，其余情况下，螺母置于维护侧，螺栓长度露出螺母2-3 扣。
贯穿螺栓连接的母线两外侧均有平垫圈，相邻螺栓垫圈间留有3mm 以上的净距，螺母侧装有弹簧垫圈或锁紧螺母。
螺栓受力均匀，避免盘柜的接线端子受到额外应力。
母线的接触面连接紧密，连接螺栓采用相应的力矩扳手紧固。
10、电气调试1>校线校线前要先熟悉图纸和设备说明书，对设备和系统进行全面了解。
比较精密的电子器件不允许有过电压冲击，故应把其联结插头拔下后再校线。
在校盘内线时，将校好的线在图纸上做好相应的记录，以免漏线。
对于所发现的问题，及时整理上报有关部门。
2>电气设备单体试验变压器试验项目：测量线圈的直流电阻检查所有分接头变比检查三相变压器的接线组别测量线圈的绝缘电阻和吸收比测量主线圈连同套管的介质损失角正切值对变压器进行工频耐压交流电动机试验项目：测量绕组的绝缘电阻和吸收比测量绕组的直流电阻定子绕组及交流工频耐压（仅对高压电机）检查绕组极性及连接的正确性电机空载试运转及空载电流测定电力电缆试验：测量绝缘电阻值直流漏泄试验八、安全技术措施1、建立健全安全组织机构，保证施工现场的安全工作正常运行。
设立专职安全员负责安全管理。
2、在每一个分项工程施工前，应由技术人员根据施工现场的实际情况按安全技术操作规程要求编制安全技术措施，由工程管理人员进行安全技术交底。
3、坚持每周一的安全活动，及时总结上周的安全工作存在的问题，部置下周的工作。
并由班长组织安全交底。
4、坚持每天安全交底制度，由班长根据施工现场的实际情况，向施工人员分析现场存在的问题、安全隐患，把不安全因素分析具体到人、到位、安全交底应正确可操作。
5、坚持安全管理人员每天巡查制度。
6、施工人员进入施工现场应戴好安全帽。
蹬高作业戴好安全带。
作业梯的放置角度应符合规范要求。
7、带电作业时应有专人监护。
8、阴雨天不得从事绝缘电气试验。
9、调试试车时应编制专门的安全技术措施。
