三防漆工艺规范

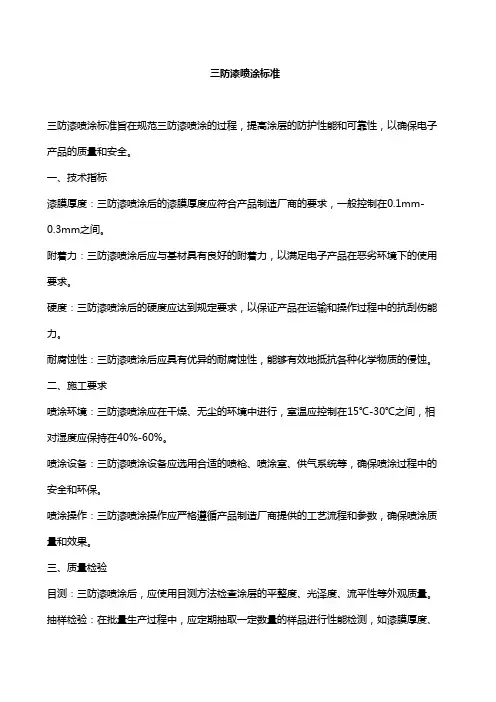

三防漆喷涂标准
三防漆喷涂标准
三防漆喷涂标准旨在规范三防漆喷涂的过程，提高涂层的防护性能和可靠性，以确保电子产品的质量和安全。
一、技术指标
漆膜厚度：三防漆喷涂后的漆膜厚度应符合产品制造厂商的要求，一般控制在0.1mm-0.3mm之间。
附着力：三防漆喷涂后应与基材具有良好的附着力，以满足电子产品在恶劣环境下的使用要求。
硬度：三防漆喷涂后的硬度应达到规定要求，以保证产品在运输和操作过程中的抗刮伤能力。
耐腐蚀性：三防漆喷涂后应具有优异的耐腐蚀性，能够有效地抵抗各种化学物质的侵蚀。
二、施工要求
喷涂环境：三防漆喷涂应在干燥、无尘的环境中进行，室温应控制在15℃-30℃之间，相对湿度应保持在40%-60%。
喷涂设备：三防漆喷涂设备应选用合适的喷枪、喷涂室、供气系统等，确保喷涂过程中的安全和环保。
喷涂操作：三防漆喷涂操作应严格遵循产品制造厂商提供的工艺流程和参数，确保喷涂质量和效果。
三、质量检验
目测：三防漆喷涂后，应使用目测方法检查涂层的平整度、光泽度、流平性等外观质量。
抽样检验：在批量生产过程中，应定期抽取一定数量的样品进行性能检测，如漆膜厚度、
附着力、硬度等。
化学分析：对于特殊用途的电子产品，可能需要对其进行化学成分分析，以确保其满足相关标准要求。
三防涂覆 工艺标准
三防涂覆工艺标准包括以下步骤：
1. 喷涂环境要求：所有涂覆作业应不低于16℃及相对湿度低于30％的条件下进行。
如温度过低可采用在烘箱40度加热30分钟后再进行喷涂，最佳使用温度30℃。
湿度过高也是采用同样方法及同等条件加热。
2. PCB板要求：所要喷涂的PCB板需经测试、检验、调试合格，并彻底进行清洁处理干净后进行（焊锡、松香、灰尘、油污、助焊剂及其残渣），不允许涂覆的器件，需提供一种快干易剥遮蔽胶带，保护相关的部件（这些部件包括连接器，IC插槽，可调电位器、大功率散热器、测试点、连接点）。
3. 作业人员防护要求：作业人员需佩戴防溅式护目镜和隔离手套，并佩戴防毒面罩。
4. 喷涂：使PCB板喷涂面一定要平放，可使用夹具等工具，使用三防漆进行喷涂，喷口距离目标20--30cm均匀喷涂，保持涂层轻薄而均匀。
保证喷涂面需完全覆盖三防漆，可使喷涂面和目光在一个水平面察看是否完全涂覆。
工艺要求：漆膜厚度：三防漆喷涂后的漆膜厚度应符合产品制造厂商的要求，一般控制在0.1mm-0.3mm之间。
附着力：三防漆喷涂后应与基材具有良好的附着力，以满足电子产品在恶劣环境下的使用要求。
硬度：三防漆喷涂后的硬度应达到规定要求，以保
证产品在运输和操作过程中的抗刮伤能力。
耐腐蚀性：三防漆喷涂后应具有优异的耐腐蚀性，能够有效地抵抗各种化学物质的侵蚀。
三防漆通用工艺规范
一、内容及适用范围：本操作规程规定了本公司所有类型PCBA板卡刷涂三防漆的操作规范、工艺要求和质量要求。
二、使用材料、工具三防漆、装漆盒、橡胶手套、口罩或防毒面具、毛刷、美文胶纸、镊子、通风设备、晾干架、烤箱三、技术要求1．刷三防漆保护须在PCBA组装前经测试、检验合格并彻底清洁干净后进行。
2．使用的毛刷要保持清洁，禁止再用于其他作业；毛刷涂漆时要注意不要滴漏到不需涂漆的部分；使用后的毛刷要用稀料等清洗干净。
3. 涂覆层要透明，并且均匀覆盖PCB板和元件，色泽和稠度均匀一致。
4.工艺步骤为：涂刷A面→表干→涂刷B面→室温固化5．喷涂厚度：喷涂厚度为：0.1mm—0.3mm6. 所有涂覆作业应不低于16℃及相对湿度低于75%的条件下进行。
PCB作为复合材料会吸潮，如不去潮，三防漆不能充分起保护作用，预干、真空干燥可去除大部分湿气。
四、刷涂三防漆工艺要求：1.清洁和烘板，除去潮气和水分。
刷涂前必须先将要刷涂PCBA板表面的灰尘、潮气和松香除净，使三防漆很好地粘着在线路板表面。
烘板条件：60°C，30—40分钟，在烘箱中取出后趁热涂敷效果更佳。
2.按产品尺寸及板面元件布局正确选择使用毛刷，将三防漆倒入容器内，然后用毛刷粘适当胶液对线路板进行均匀刷涂。
3.刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘。
4.刷涂时PCBA板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，刷涂厚度在0.1-0.3mm之间为宜。
5.刷涂后插式元件多的一面向上水平摆放在风干架上表干固化（用加热的方法可使涂层加速固化）。
6.在往PCB上涂三防漆时，所有连接接插器件、插座、开关、散热器（片）、散热区域等（不可涂三防漆元器件见备注）是不允许刷涂三防漆的,在涂刷时需使用美纹纸遮盖保护。
如下图1—图6是不可刷涂三防漆元件图示说明。
7.如果希望得到较厚的涂层，可通过涂两层较薄的涂层来获得（要求必须在第一层完全晾干后才允许涂上第二层）。

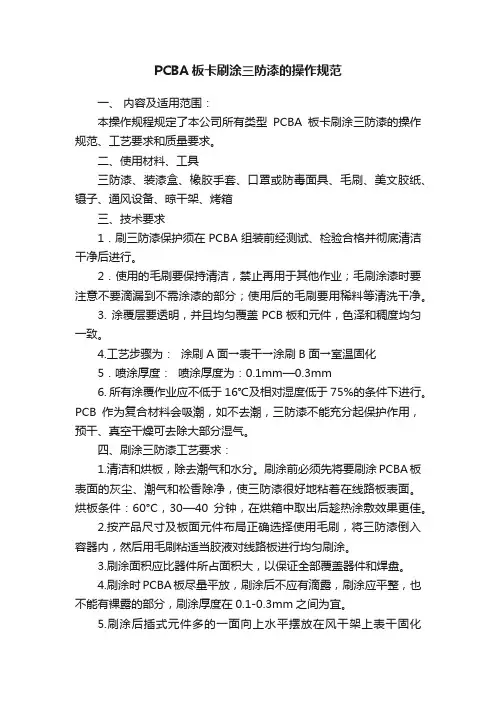

PCBA板卡刷涂三防漆的操作规范
PCBA板卡刷涂三防漆的操作规范一、内容及适用范围：本操作规程规定了本公司所有类型PCBA板卡刷涂三防漆的操作规范、工艺要求和质量要求。
二、使用材料、工具三防漆、装漆盒、橡胶手套、口罩或防毒面具、毛刷、美文胶纸、镊子、通风设备、晾干架、烤箱三、技术要求1．刷三防漆保护须在PCBA组装前经测试、检验合格并彻底清洁干净后进行。
2．使用的毛刷要保持清洁，禁止再用于其他作业；毛刷涂漆时要注意不要滴漏到不需涂漆的部分；使用后的毛刷要用稀料等清洗干净。
3. 涂覆层要透明，并且均匀覆盖PCB板和元件，色泽和稠度均匀一致。
4.工艺步骤为：涂刷A面→表干→涂刷B面→室温固化5．喷涂厚度：喷涂厚度为：0.1mm—0.3mm6. 所有涂覆作业应不低于16℃及相对湿度低于75%的条件下进行。
PCB作为复合材料会吸潮，如不去潮，三防漆不能充分起保护作用，预干、真空干燥可去除大部分湿气。
四、刷涂三防漆工艺要求：1.清洁和烘板，除去潮气和水分。
刷涂前必须先将要刷涂PCBA板表面的灰尘、潮气和松香除净，使三防漆很好地粘着在线路板表面。
烘板条件：60°C，30—40分钟，在烘箱中取出后趁热涂敷效果更佳。
2.按产品尺寸及板面元件布局正确选择使用毛刷，将三防漆倒入容器内，然后用毛刷粘适当胶液对线路板进行均匀刷涂。
3.刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘。
4.刷涂时PCBA板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，刷涂厚度在0.1-0.3mm之间为宜。
5.刷涂后插式元件多的一面向上水平摆放在风干架上表干固化（用加热的方法可使涂层加速固化）。
6.在往PCB上涂三防漆时，所有连接接插器件、插座、开关、散热器（片）、散热区域等（不可涂三防漆元器件见备注）是不允许刷涂三防漆的,在涂刷时需使用美纹纸遮盖保护。
如下图1—图6是不可刷涂三防漆元件图示说明。
7.如果希望得到较厚的涂层，可通过涂两层较薄的涂层来获得（要求必须在第一层完全晾干后才允许涂上第二层）。
三防漆使用规范[整理]
![三防漆使用规范[整理]](https://img.taocdn.com/s3/m/b91cb86900f69e3143323968011ca300a6c3f662.png)
三防漆使用规范一) 三防漆使用工艺有下列四种：1、刷涂——使用普遍，可在平滑的表面上产生出极好的涂覆效果。
2、喷涂——使用喷雾罐型产品可方便地应用于维修和小规模的生产使用，喷枪适合于大规摸的生产，但是这两种喷涂方式对于操作的准确性要求较高，且可能产生阴影（元器件下部未覆着三防漆的地方）。
3、自动浸涂——浸涂可确保完全的覆膜，且不会造成因过度喷涂而导致的材料浪费。
4、选择性涂覆着膜——涂覆准确且不浪费材料，适用于大批量的覆膜，但对涂覆设备的要求较高。
最适用于大批量的覆膜。
使用一个编制好的XY表，可减少遮盖。
PCB板喷漆时，有很多接插件不用喷漆。
贴胶纸太慢而且撕的时候有太多残留的胶，可考虑按接插件形状、大小、位置，做一个组合式罩子，用安装孔定位。
罩住不用喷漆部位。
二) 三防漆操作工艺要求：1、清洁和烘板，除去潮气和水分。
须先将欲涂物件表面的灰尘,潮气和油污除净，以便其充分发挥其保护效能。
彻底的清洗可确保腐蚀性的残余物被完全清除，并使三防漆很好地粘着在线路板表面。
烘板条件：60°C，10-20分钟，在烘箱中取出后趁热涂敷效果更佳；2、用刷涂的方法涂覆，刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘；3、刷涂时板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，0.1-0.3mm之间为宜。
4. 在刷涂和喷涂之前，保证稀释的产品充分搅拌，并在刷涂或喷涂之前，放置2小时。
使用高品质天然纤维刷，在室温情况下轻轻刷涂浸涂。
如使用机械，应测量涂料的粘度（用粘度剂或流量杯），可使用稀释剂调整粘度。
5．线路板组件应垂直浸入涂料糟中。
连接器不要浸入，除非经过仔细遮盖，线路板应浸入1分钟，直至气泡消失，然后缓慢拿出。
线路板表面会形成一层均匀膜层。
应让大部分涂料残留物从线路板上流回浸膜机。
TFCF有不同的涂覆要求。
线路板或元器件浸入速度不宜太快，以免产生过多气泡。
6．浸涂结束后再次使用时，若表面有结皮现象，将表皮除去，可继续使用。
三防漆工艺规范

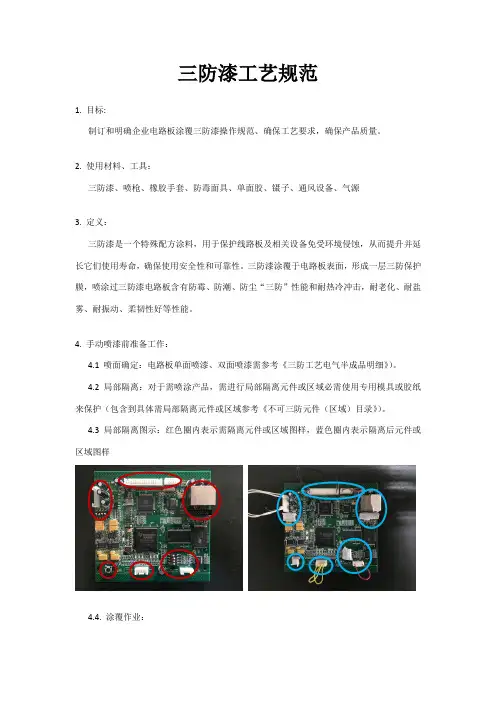

三防漆工艺规范1. 目标:制订和明确企业电路板涂覆三防漆操作规范、确保工艺要求，确保产品质量。
2. 使用材料、工具：三防漆、喷枪、橡胶手套、防毒面具、单面胶、镊子、通风设备、气源3. 定义：三防漆是一个特殊配方涂料，用于保护线路板及相关设备免受环境侵蚀，从而提升并延长它们使用寿命，确保使用安全性和可靠性。
三防漆涂覆于电路板表面，形成一层三防保护膜，喷涂过三防漆电路板含有防霉、防潮、防尘“三防”性能和耐热冷冲击，耐老化、耐盐雾、耐振动、柔韧性好等性能。
4. 手动喷漆前准备工作：4.1 喷面确定：电路板单面喷漆、双面喷漆需参考《三防工艺电气半成品明细》）。
4.2 局部隔离：对于需喷涂产品，需进行局部隔离元件或区域必需使用专用模具或胶纸来保护（包含到具体需局部隔离元件或区域参考《不可三防元件（区域）目录》）。
4.3 局部隔离图示：红色圈内表示需隔离元件或区域图样，蓝色圈内表示隔离后元件或区域图样4.4. 涂覆作业：4.4.1 喷涂前应先清洁电路板，除净板表面灰尘、潮气和松香，方便三防漆能很好粘在电路板表面，喷漆前应用力摇摆三防漆容器，使液体均匀后再使用；4.4.2 涂覆层要透明，而且均匀覆盖电路板和元件，色泽和稠度均匀一致。
4.4.3 喷涂时电路板要平放，保持整齐，喷涂过程中，三防漆不应随意滴落，不应有裸露部分，喷涂区域应大于电路板本身面积，以确保三防漆能全部覆盖电路板上所需要保护元器件。
4.4.4 全部涂覆作业应在环境温度不低于20℃条件下进行,。
电路板作为复合材料会吸潮湿，如不去潮，三防漆不能充足起保护作用（预干、空气干燥可除去大部分湿气）。
4.4.5 涂覆后插座元件多一面应向上水平摆放，使三防漆固化。
4.4.6 在往电路板上涂三防漆时，全部连接接插器件、插座、开关、针座、散热器（片）、散热区域等（详见《不可三防元件（区域）目录》），不许可涂覆三防漆应做好局部隔离方法。
4.4.7 如期望得到较厚涂层，可经过涂两层涂层来取得（要求第一层完全固化后才许可涂上第二层）。
三防漆通用工艺规范
5.工作场所应清洁无尘，无粉尘飞扬，并禁止无关人员进入。
6.工具和设备要充分接地，并做好静电防护措施。
7.操作时不要将PCBA重叠放置；PCB板要水平放置。
8.每批次原料在使用前，应做小样固化试验（3——5PCS）。
2．使用的毛刷要保持清洁，禁止再用于其他作业；毛刷涂漆时要注意不要滴漏到不需涂漆的部分；使用后的毛刷要用稀料等清洗干净。
3.涂覆层要透明，并且均匀覆盖PCB板和元件，色泽和稠度均匀一致。
4.工艺步骤为：涂刷A面→表干→涂刷B面→室温固化
5．喷涂厚度：喷涂厚度为：0.1mm—0.3mm
6.所有涂覆作业应不低于16℃及相对湿度低于75%的条件下进行。PCB作为复合材料会吸潮，如不去潮，三防漆不能充分起保护作用，预干、真空干燥可去除大部分湿气。
2.要与其它种类的化学品分开储存，并要有明确的物料标识，切忌混储。
3.注意防火，并配备消防器材。
4.储存库房应备有泄露应急设备和合理的收容材料（如沙土）。
5.库房应保持通风，防止泄露气体聚集而引发意外。
6.储存容器上应注明有效使用日期。
7.存储货架或设备应接地良好，禁止使用易产生火花的设备和工具。
八、注意事项：
以下图10——图15是刷涂不良现象说明：
厚度不均匀
气泡
图10刷涂后有气泡，厚度不均匀图11双排插针沾有三防漆
元件脚
发白
图12板面有手指纹图13板面有元件脚及发白现象
操作规范
图14有波纹图15板面元件半润湿
七、储存要求
1.原材料应储存在阴凉、干燥的库房内（室温不宜超过30度），安装有防爆型通风系统和设备，并应远离热源。
三防漆通用工艺规范
1．PCB表面不能有流漆、滴漏现象，不可有半润湿现象。*
2．三防漆层应平整、光亮，薄厚均匀，将焊盘、贴式元件或导体表面保护好。
3．漆层表面不能有桔皮形、气泡、针孔、波纹现象。
4．不需要防护的器件或元件上不需刷涂三防漆。
5．三防后的印制板应干净、整洁，没有元器件损伤现象。
6．板面和元器件上没有污物、手印、波纹、缩孔、灰尘等缺陷和外来物，无粉化、无起皮现象。
以下图10——图15是刷涂不良现象说明：
厚度不均匀
气泡
图10刷涂后有气泡，厚度不均匀图11双排插针沾有三防漆
元件脚
发白
图12板面有手指纹图13板面有元件脚及发白现象
操作规范
图14有波纹图15板面元件半润湿
七、储存要求
1.原材料应储存在阴凉、干燥的库房内（室温不宜超过30度），安装有防爆型通风系统和设备，并应远离热源。
1.三防漆超过保质期，禁止使用。
2.存储容器开封后应密闭保存。
3.禁止把使用剩余的三防漆倒回原存储容器内，要分开密闭保存。
4.长时间（大于12小时）未开启工作间或存储间，应通风15分钟后再进入。
5.不慎溅入眼镜应立即翻开上下眼睑，用流动清水或生理盐水冲洗干净，然后就医处理。
6.刷涂时如感觉不适，应迅速离开作业现场至空气新鲜处，呼吸困难时给予输氧，然后就医处理。
7.如果希望得到较厚的涂层，可通过涂两层较薄的涂层来获得（要求必须在第一层完全晾干后才允许涂上第二层）。
图1红色方框内元件不能刷涂三防漆图2红色方框内元件不能刷涂三防漆
操作规范
图3红色方框内元件不能刷涂三防漆图4红色方框内元件不能刷涂三防漆
图5红色方框内元件不能刷涂三防漆图6红色方框内元件不能刷涂三防漆
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三防漆工艺规范文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
三防漆工艺规范1. 目的:
制定和明确公司电路板涂覆三防漆的操作规范、保证工艺要求，确保产品的质量。
2. 使用材料、工具：
三防漆、喷枪、橡胶手套、防毒面具、单面胶、镊子、通风设备、气源
3. 定义：
三防漆是一种特殊配方的涂料，用于保护线路板及相关设备免受环境的侵蚀，从而提高并延长它们的使用寿命，确保使用的安全性和可靠性。
三防漆涂覆于电路板的表面，形成一层三防的保护膜，喷涂过三防漆的电路板具有防霉、防潮、防尘“三防”性能和耐热冷冲击，耐老化、耐盐雾、耐振动、柔韧性好等性能。
4. 手动喷漆前准备工作：
喷面确定：电路板单面喷漆、双面喷漆需参照《三防工艺的电气半成品明细》）。
局部隔离：对于需喷涂产品，需进行局部隔离的元件或区域必须使用专用模具或胶纸来保护（涉及到具体需局部隔离的元件或区域参照《不可三防元件（区域）目录》）。
局部隔离图示：红色圈内表示需隔离元件或区域图样，蓝色圈内表示隔离后元件或区域图样
. 涂覆作业：
喷涂前应先清洁电路板，除净板表面的灰尘、潮气和松香，以便三防漆能很好的粘在电路板表面，喷漆前应用力摇晃三防漆容器，使液体均匀后再使用；
涂覆层要透明，并且均匀覆盖电路板和元件，色泽和稠度均匀一致。
喷涂时电路板要平放，保持整齐，喷涂过程中，三防漆不应随意滴落，不应有裸露的部分，喷涂区域应大于电路板本身面积，以确保三防漆能全部覆盖电路板上所需要保护的元器件。
所有涂覆作业应在环境温度不低于20℃的条件下进行,。
电路板作为复合材料会吸潮湿，如不去潮，三防漆不能充分起保护作用（预干、空气干燥可除去大部分湿气）。
涂覆后插座元件多的一面应向上水平摆放，使三防漆固化。
在往电路板上涂三防漆时，所有连接接插器件、插座、开关、针座、散热器（片）、散热区域等（详见《不可三防元件（区域）目录》），不允许涂覆三防漆应做好局部隔离措施。
如希望得到较厚的涂层，可通过涂两层涂层来获得（要求第一层完全固化后才允许涂上第二层）。
漆膜表干：涂覆后需经过20-30分钟抽风干燥（40℃），使漆膜表干，表干后方可进行产品的周转，过程中，不可使漆膜碰触和摩擦硬物。
漆膜固化：常温下8-16小时，要求达到漆膜不粘手程度。
5. 喷漆要求：
喷漆厚度：漆膜厚度控制在。
干膜厚度25um-40um
二次涂覆：为确保高防护要求产品的厚度，可等漆膜固化后进行二次涂覆（根据需求确定是否进行二次涂覆）
检查修复：目测检查涂覆后的电路板是否达到质量要求，并针对问题进行修复。
如：插针及其它保护区沾三防漆，可用镊子夹脱脂棉球或干净棉球，蘸洗板水将其擦洗干净。
擦洗时注意不可将正常漆膜洗掉。
元器件更换：漆膜固化后，如要更换元件器，可按如下操作
用电洛铁直接焊下元件，然后用棉布蘸洗板水清洁焊盘周围物质焊接替代元件
用刷子蘸三防漆刷涂焊接部位，并使漆膜表干固化
6. 操作要求
三防工作的场所应清洁无尘，无粉尘飞扬，一定要有良好的通风设施，并禁止无关人员进入。
操作时要佩戴好口罩或防毒面具、橡胶手套、化学防护眼镜等防护器具，以免伤害身体。
工作完毕后，要及时清洗使用过的工具，并将装有三防漆的容器封闭、盖严。
对电路板应做好防静电措施，不可将电路板重叠放置，涂覆过程，电路板要水平放置。
7. 质量要求
电路板表面不能有流漆，滴漏现象，毛刷涂漆时注意不可滴漏到局部隔离的部分
三防漆层应平整、光亮、薄厚均匀，将焊盘、贴片元件或导体表面保护好。
漆层表面和元件不能有气泡、针孔、波纹现象、缩孔、灰尘等缺陷和外来物，无粉化、无起皮现象，注意：漆膜未表干前，不可随意碰触漆膜。
局部隔离的元件或区域不可涂覆三防漆。
不可涂覆三防漆的部分和器件：
常规不可涂覆器件：大功率带散热面或散热元器件、功率电阻、功率二极管、水泥电阻、拨码开关、可调电阻、蜂鸣器、电池座、保险丝座、IC座、轻触开关、继电器、所有类型的插座、排针、接线端子及DB9、插式或贴片式发光二极管（非指示作用）、数码管，接地螺丝孔。
由图纸规定的不可使用三防漆的部分和器件
由《不可三防元件（区域）目录》明细中的规定不可使用三防漆的器件
特例可涂器件：规定中的常规不可涂覆器件需进行涂覆作业的，可由研发部门指定要求或图纸标注进行三防涂覆即可涂覆。
