三防漆通用工艺规范
三防漆刷涂作业要求规范标准

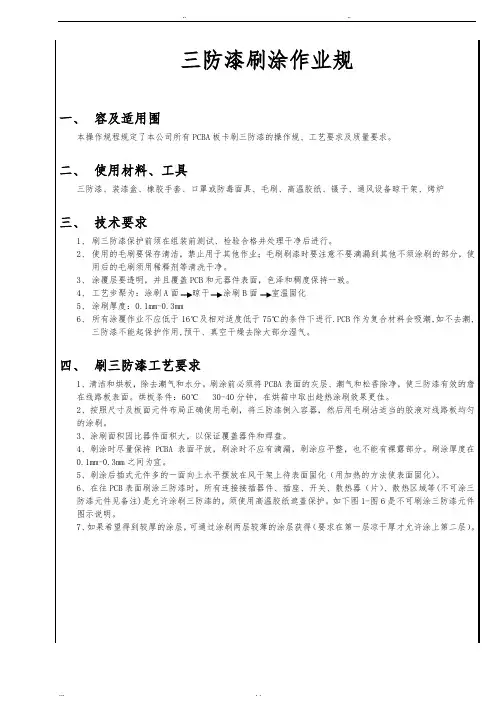

三防漆刷涂作业规一、容及适用围本操作规程规定了本公司所有PCBA板卡刷三防漆的操作规、工艺要求及质量要求。
二、使用材料、工具三防漆、装漆盒、橡胶手套、口罩或防毒面具、毛刷、高温胶纸、镊子、通风设备晾干架、烤炉三、技术要求1、刷三防漆保护前须在组装前测试、检验合格并处理干净后进行。
2、使用的毛刷要保存清洁，禁止用于其他作业；毛刷刷漆时要注意不要滴漏到其他不须涂刷的部分，使用后的毛刷须用稀释剂等清洗干净。
3、涂覆层要透明，并且覆盖PCB和元器件表面，色泽和稠度保持一致。
4、工艺步棸为：涂刷A面晾干涂刷B面室温固化5、涂刷厚度：0.1mm-0.3mm6、所有涂覆作业不应低于16℃及相对适度低于75℃的条件下进行.PCB作为复合材料会吸潮,如不去潮,三防漆不能起保护作用,预干、真空干燥去除大部分湿气。
四、刷三防漆工艺要求1、清洁和烘板，除去潮气和水分。
刷涂前必须将PCBA表面的灰层、潮气和松香除净，使三防漆有效的詹在线路板表面。
烘板条件：60℃ 30-40分钟，在烘箱中取出趁热涂刷效果更佳。
2、按照尺寸及板面元件布局正确使用毛刷，将三防漆倒入容器，然后用毛刷沾适当的胶液对线路板均匀的涂刷。
3、涂刷面积因比器件面积大，以保证覆盖器件和焊盘。
4、刷涂时尽量保持PCBA表面平放，刷涂时不应有滴漏，刷涂应平整，也不能有裸露部分。
刷涂厚度在0.1mm-0.3mm之间为宜。
5、刷涂后插式元件多的一面向上水平摆放在风干架上待表面固化（用加热的方法使表面固化）。
6、在往PCB表面刷涂三防漆时，所有连接接插器件、插座、开关、散热器（片）、散热区域等(不可涂三防漆元件见备注)是允许涂刷三防漆的，须使用高温胶纸遮盖保护。
如下图1-图6是不可刷涂三防漆元件图示说明。
7、如果希望得到较厚的涂层，可通过涂刷两层较薄的涂层获得（要求在第一层凉干厚才允许涂上第二层）。
五、操作要求1、三防工作需要单独密闭房间进行，操作间一定有良好的通风设施。
三防涂覆 工艺标准
三防涂覆工艺标准包括以下步骤：
1. 喷涂环境要求：所有涂覆作业应不低于16℃及相对湿度低于30％的条件下进行。
如温度过低可采用在烘箱40度加热30分钟后再进行喷涂，最佳使用温度30℃。
湿度过高也是采用同样方法及同等条件加热。
2. PCB板要求：所要喷涂的PCB板需经测试、检验、调试合格，并彻底进行清洁处理干净后进行（焊锡、松香、灰尘、油污、助焊剂及其残渣），不允许涂覆的器件，需提供一种快干易剥遮蔽胶带，保护相关的部件（这些部件包括连接器，IC插槽，可调电位器、大功率散热器、测试点、连接点）。
3. 作业人员防护要求：作业人员需佩戴防溅式护目镜和隔离手套，并佩戴防毒面罩。
4. 喷涂：使PCB板喷涂面一定要平放，可使用夹具等工具，使用三防漆进行喷涂，喷口距离目标20--30cm均匀喷涂，保持涂层轻薄而均匀。
保证喷涂面需完全覆盖三防漆，可使喷涂面和目光在一个水平面察看是否完全涂覆。
工艺要求：漆膜厚度：三防漆喷涂后的漆膜厚度应符合产品制造厂商的要求，一般控制在0.1mm-0.3mm之间。
附着力：三防漆喷涂后应与基材具有良好的附着力，以满足电子产品在恶劣环境下的使用要求。
硬度：三防漆喷涂后的硬度应达到规定要求，以保
证产品在运输和操作过程中的抗刮伤能力。
耐腐蚀性：三防漆喷涂后应具有优异的耐腐蚀性，能够有效地抵抗各种化学物质的侵蚀。
三防漆喷涂工艺_三防漆喷涂工艺注意事项
三防漆喷涂工艺_三防漆喷涂工艺注意事项三防漆喷涂工艺要求1、清洁和烘板，除去潮气和水分。
须先将欲涂物件表面的灰尘，潮气和油污除净，以便其充分发挥其保护效能。
彻底的清洗可确保腐蚀性的残余物被完全清除，并使三防漆很好地粘着在线路板表面。
烘板条件：60°C，10-20分钟，在烘箱中取出后趁热涂敷效果更佳。
2、用刷涂的方法涂覆，刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘。
3、刷涂时板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，0.1-0.3mm 之间为宜。
4、在刷涂和喷涂之前，保证稀释的产品充分搅拌，并在刷涂或喷涂之前，放置2小时。
使用高品质天然纤维刷，在室温情况下轻轻刷涂浸涂。
如使用机械，应测量涂料的粘度（用粘度剂或流量杯），可使用稀释剂调整粘度。
5、线路板组件应垂直浸入涂料糟中。
连接器不要浸入，除非经过仔细遮盖，线路板应浸入1分钟，直至气泡消失，然后缓慢拿出。
线路板表面会形成一层均匀膜层。
应让大部分涂料残留物从线路板上流回浸膜机。
TFCF有不同的涂覆要求。
线路板或元器件浸入速度不宜太快，以免产生过多气泡。
6、浸涂结束后再次使用时，若表面有结皮现象，将表皮除去，可继续使用。
刷涂后平放在支架上，准备固化，需要用加热的方法是涂层加速固化。
如果涂层表面不平或含有气泡，在放入高温炉内固化应在室温下多放置些时间以便让溶剂闪蒸出来。
三防漆喷涂工艺规范一、目的：规范制成品（1）喷涂LZ38-1丙烯酸三防漆，（2）喷涂LZ968无苯聚氨酯三防漆，喷涂LZ978有机硅三防漆操作，保证喷涂质量。
二、适用范围：适用于瑞谷科技有限公司需要喷涂的产品。
三、喷涂三防漆（LZ38-1或LZ968）操作步骤1、防护a. 将需要喷涂的单板放进喷三防漆的周围盘中，一次喷涂作业的PCB板不可过多，以免。
三防漆通用工艺规范
一、内容及适用范围：本操作规程规定了本公司所有类型PCBA板卡刷涂三防漆的操作规范、工艺要求和质量要求。
二、使用材料、工具三防漆、装漆盒、橡胶手套、口罩或防毒面具、毛刷、美文胶纸、镊子、通风设备、晾干架、烤箱三、技术要求1．刷三防漆保护须在PCBA组装前经测试、检验合格并彻底清洁干净后进行。
2．使用的毛刷要保持清洁，禁止再用于其他作业；毛刷涂漆时要注意不要滴漏到不需涂漆的部分；使用后的毛刷要用稀料等清洗干净。
3. 涂覆层要透明，并且均匀覆盖PCB板和元件，色泽和稠度均匀一致。
4.工艺步骤为：涂刷A面→表干→涂刷B面→室温固化5．喷涂厚度：喷涂厚度为：0.1mm—0.3mm6. 所有涂覆作业应不低于16℃及相对湿度低于75%的条件下进行。
PCB作为复合材料会吸潮，如不去潮，三防漆不能充分起保护作用，预干、真空干燥可去除大部分湿气。
四、刷涂三防漆工艺要求：1.清洁和烘板，除去潮气和水分。
刷涂前必须先将要刷涂PCBA板表面的灰尘、潮气和松香除净，使三防漆很好地粘着在线路板表面。
烘板条件：60°C，30—40分钟，在烘箱中取出后趁热涂敷效果更佳。
2.按产品尺寸及板面元件布局正确选择使用毛刷，将三防漆倒入容器内，然后用毛刷粘适当胶液对线路板进行均匀刷涂。
3.刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘。
4.刷涂时PCBA板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，刷涂厚度在0.1-0.3mm之间为宜。
5.刷涂后插式元件多的一面向上水平摆放在风干架上表干固化（用加热的方法可使涂层加速固化）。
6.在往PCB上涂三防漆时，所有连接接插器件、插座、开关、散热器（片）、散热区域等（不可涂三防漆元器件见备注）是不允许刷涂三防漆的,在涂刷时需使用美纹纸遮盖保护。
如下图1—图6是不可刷涂三防漆元件图示说明。
7.如果希望得到较厚的涂层，可通过涂两层较薄的涂层来获得（要求必须在第一层完全晾干后才允许涂上第二层）。
三防漆工艺标准
三防漆：三防漆是一种特殊配方的涂料，用于保护线路板及其相关设备免受坏境的侵蚀，从而提高并延长它们的使用寿命,确保使用的安全性和可靠性。
三防漆涂覆于电路板的表面,形成一层三防的保护膜,喷涂过三防漆的电路板具有优越的绝缘、防霉、防潮、防尘“三防”性能和耐热冷冲击、耐老化、耐盐雾、耐电晕、耐振动、柔韧性好等性能。
附着力：对产品表面漆防护作用的涂层与产品基材结合力的大小。
百格测试：对产品表面附着力进行试验的方法。
7.4 三防漆要求:7.4.1喷漆厚度:要求所有器件及线路板表面三防漆附着干膜厚度应在30μm～60μm范围内7.4.1.1厚度检测：涂覆前、后需在板卡对角(PCBA底部铜箔区域)取3-4个测试点，使用测膜仪测量，并记录测试点前后数值，测试点后数值减去测试点前数值得出核算结果为三防漆厚度，核算结果在厚度区间视为合格（常规设备涂覆理论厚度基本一致，视客户需求提供厚度测试报告）。
7.4.1.2涂覆条件：涂覆作业应在16-28℃及相对湿度40%-75%的条件下进行。
7.4.2二次涂覆:为确保高防护要求产品的厚度,可等漆膜固化后进行二次涂覆，二次涂覆需求根据《工艺卡》确定是否进行二次涂覆；7.4.3三防漆干膜固化时间要求：7.4.3.1红外固化炉：炉后静置≥30分钟后方可翻面再涂覆；7.4.3.2室温固化：单面干膜时间≥2H后方可翻面再涂覆，避免三防漆未干导致流动到器件隔离器件上；7.4.3.3喷涂三防漆产品包装要求：确保产品三防漆完全干透，红外固化炉固化时间≥6H、室温固化时间≥12H才能进行包装，防止三防漆未彻底干燥，导致三防漆与静电袋发生黏黏产生外观不良；7.4.3.4其他三防（例如：三防胶、UV胶等）特殊三防干膜固化时间要求参照《工艺卡》；7.4.4 三防漆附着力要求：每次使用新开封三防漆以及新导入三防漆型号需要做百格测试，确保附着力满足公司产品要求，具体详见《附着力测试管理规范》；7.4.5检查修复:目测检查涂覆后的电路板是否达到质量要求,并针对问题进行修复。
使用三防漆的工艺技术要求
使用三防漆的工艺技术要求三防漆是一种具有防潮防尘防腐蚀功能的漆料，广泛应用于各种金属和非金属材料的表面涂装中。
使用三防漆的工艺技术要求主要包括以下几个方面。
1. 表面处理：在使用三防漆之前，必须对待涂装表面进行充分的清洁和处理。
首先，要将表面上的灰尘、油脂和杂质彻底清除干净，可以使用溶剂或清洗剂进行清洗。
然后，对于有锈蚀或脱落的表面，需要进行除锈和修复。
可以使用化学剂或机械方法进行除锈，然后使用填充剂进行修复，使表面平滑。
最后，还应进行打磨，以确保表面的平整度和粗糙度符合要求。
2. 底漆施工：底漆是使用三防漆进行表面涂装的第一层漆。
底漆的主要作用是提供附着力和防腐蚀保护。
在施工底漆之前，需要充分搅拌底漆漆料，确保其中的颜料和溶剂充分混合均匀。
然后，使用适当的工具（如刷子、喷枪等）将底漆均匀地涂布在待涂装表面上，保证涂膜的厚度和均匀度。
3. 中间层涂装：中间层是使用三防漆进行表面涂装的第二层漆。
中间层的主要作用是增加颜色和光泽，并形成一个坚固、耐久的涂层。
在施工中间层之前，同样需要充分搅拌中间层漆料，确保其中的成分混合均匀。
然后使用适当的工具将中间层涂布在底漆层的表面上，保证涂膜的厚度、均匀度和质量。
4. 面漆施工：面漆是使用三防漆进行表面涂装的最后一层漆，也是最外层的保护层。
面漆的主要作用是提供颜色、光泽和保护功能。
在施工面漆之前，同样需要充分搅拌面漆漆料，确保其中的成分混合均匀。
然后使用适当的工具将面漆涂布在中间层涂层的表面上，保证涂膜的厚度、均匀度、光滑度和光泽度。
5. 干燥和固化：在使用三防漆进行涂装之后，需要进行干燥和固化过程。
干燥是指漆膜中溶剂的挥发，使涂膜表面变干。
固化是指涂膜中固化剂与树脂发生化学反应，形成一个耐久坚固的涂膜。
干燥和固化的时间和温度应根据三防漆产品的规定来进行控制。
综上所述，使用三防漆的工艺技术要求包括表面处理、底漆施工、中间层涂装、面漆施工以及干燥和固化等方面。
只有严格按照这些要求进行操作，才能保证涂装质量和效果，提高涂层的防潮、防尘和防腐蚀能力。
三防漆涂覆通常工艺标准
三防漆涂覆通用工艺（共11页，包括封面）文件修订记录1.目的制定和明确PCBA涂覆三防漆的工艺流程及要求2.范围内，最后打开压力罐盖子并将其放置在指定的架子上。
433.2（目前使用的三防漆及稀释剂为艾默生要求的品牌型号）调漆时油漆与溶剂的配比为：90020093 （Bectron公司的PL4122-40E BLF FLZ ）的荧光三防漆时，稀释按照三防漆比稀释剂体积比为5:1，具体根据喷涂设备和干膜厚度检测结果确定；使用90020111（Bectron公司的PL4122-37E BLF FLZ）时，稀释按照三防漆比稀释剂体积比为10:1，具体根据喷涂设备和干膜厚度检测结果确定。
注意，同批次喷漆单板必须使用同一编码的三防漆，严禁混合使用。
4.3.3.3旋开稀释剂桶盖，先往量杯中倒入一定量的稀释剂，然后再旋紧稀释剂桶的盖子，再将量好的稀释剂倒入喷涂罐的内胆不锈钢桶内，用完后的装有稀释剂的桶须放回原处。
4.3.3.4旋开三防漆桶盖，往已装了规定量稀释剂的喷涂罐内胆不锈钢桶内倒入三防漆，三防漆的量用标志杆来衡量（满足433.2的规定），加入三防漆的量以达到标志杆的上一个热缩套管下方为准。
4.3.3.5盖好压力喷涂罐的盖子，关好压力释放阀，缓慢摇动搅拌手柄正转10圈反转10圈,2 让稀释剂与油漆混合均匀，然后打开压力空气压力，确认压力罐压力为0.4 ± 0.1kgf/cm ,最后扣动喷枪直至出漆均匀，将管道中的压力空气排出。
4.3.4喷涂：4.3.4.1 确认压力喷涂罐内的压力为0.4 ± 0.1kgf/cm 2。
4.3.4.2 将喷枪上的压力调节阀开到最大，然后调节与喷枪相连的带压力表的调压阀，调节压力为3.0 — 4.0kgf/cm 2。
如有其他单位，转换关系如下： 3.0-4.0 kgf/cm2 = 2.94-3.92 bar = 42.68-56.90 psi 。
4.3.4.3调节喷枪侧边的喷幅调节阀，调节喷幅为：喷枪喷嘴距板面约10-15cm,压下喷枪手柄观察三防漆喷枪喷射面积为椭圆形，最大有效喷幅约为100-120MM整板喷涂后，在重点喷涂处局部加喷一次，如散热器上功率管引脚区域。
三防漆使用规范[整理]
![三防漆使用规范[整理]](https://img.taocdn.com/s3/m/b91cb86900f69e3143323968011ca300a6c3f662.png)
三防漆使用规范一) 三防漆使用工艺有下列四种：1、刷涂——使用普遍，可在平滑的表面上产生出极好的涂覆效果。
2、喷涂——使用喷雾罐型产品可方便地应用于维修和小规模的生产使用，喷枪适合于大规摸的生产，但是这两种喷涂方式对于操作的准确性要求较高，且可能产生阴影（元器件下部未覆着三防漆的地方）。
3、自动浸涂——浸涂可确保完全的覆膜，且不会造成因过度喷涂而导致的材料浪费。
4、选择性涂覆着膜——涂覆准确且不浪费材料，适用于大批量的覆膜，但对涂覆设备的要求较高。
最适用于大批量的覆膜。
使用一个编制好的XY表，可减少遮盖。
PCB板喷漆时，有很多接插件不用喷漆。
贴胶纸太慢而且撕的时候有太多残留的胶，可考虑按接插件形状、大小、位置，做一个组合式罩子，用安装孔定位。
罩住不用喷漆部位。
二) 三防漆操作工艺要求：1、清洁和烘板，除去潮气和水分。
须先将欲涂物件表面的灰尘,潮气和油污除净，以便其充分发挥其保护效能。
彻底的清洗可确保腐蚀性的残余物被完全清除，并使三防漆很好地粘着在线路板表面。
烘板条件：60°C，10-20分钟，在烘箱中取出后趁热涂敷效果更佳；2、用刷涂的方法涂覆，刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘；3、刷涂时板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，0.1-0.3mm之间为宜。
4. 在刷涂和喷涂之前，保证稀释的产品充分搅拌，并在刷涂或喷涂之前，放置2小时。
使用高品质天然纤维刷，在室温情况下轻轻刷涂浸涂。
如使用机械，应测量涂料的粘度（用粘度剂或流量杯），可使用稀释剂调整粘度。
5．线路板组件应垂直浸入涂料糟中。
连接器不要浸入，除非经过仔细遮盖，线路板应浸入1分钟，直至气泡消失，然后缓慢拿出。
线路板表面会形成一层均匀膜层。
应让大部分涂料残留物从线路板上流回浸膜机。
TFCF有不同的涂覆要求。
线路板或元器件浸入速度不宜太快，以免产生过多气泡。
6．浸涂结束后再次使用时，若表面有结皮现象，将表皮除去，可继续使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三防漆通用工艺规范要求说明书
操作规范
一、内容及适用范围：
本操作规程规定了本公司所有类型PCBA板卡刷涂三防漆的操作规范、工艺要求和质量要求。
二、使用材料、工具
三防漆、装漆盒、橡胶手套、口罩或防毒面具、毛刷、防焊胶、镊子、通风设备、晾干架、烤箱
三、技术要求
1．刷三防漆保护须在PCBA组装前经测试、检验合格并彻底清洁干净后进行。
2．使用的毛刷要保持清洁，禁止再用于其他作业；毛刷涂漆时要注意不要滴漏到不需涂漆的部分；使用后的毛刷要用稀料等清洗干净。
3. 涂覆层要透明，并且均匀覆盖PCB板和元件，色泽和稠度均匀一致。
4.工艺步骤为：涂刷A面→表干→涂刷B面→室温固化
5．喷涂厚度：喷涂厚度为：0.1mm—0.3mm
6. 所有涂覆作业应不低于16℃及相对湿度低于75%的条件下进行。
PCB作为复合材料会吸潮，如不去潮，三防漆不能充分起保护作用，预干、真空干燥可去除大部分湿气。
四、刷涂三防漆工艺要求：
1.清洁和烘板，除去潮气和水分。
刷涂前必须先将要刷涂PCBA板表面的灰尘、潮气和松香除净，使三防漆很好地粘着在线路板表面。
烘板条件：60°C，30—40分钟，在烘箱中取出后趁热涂敷效果更佳。
2.按产品尺寸及板面元件布局正确选择使用毛刷，将三防漆倒入容器内，然后用毛刷粘适当胶液对线路板进行均匀刷涂。
3.刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘。
4.刷涂时PCBA板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，刷涂厚度在0.1-0.3mm之间为宜。
5.刷涂后插式元件多的一面向上水平摆放在风干架上表干固化（用加热的方法可使涂层加速固化）。
6.在往PCB上涂三防漆时，所有连接接插器件、插座、开关、散热器（片）、散热区域等（不可涂三防漆元器件见备注）是不允许刷涂三防漆的,在涂刷时需使用防焊胶遮盖保护。
如下图1—图6是不可刷涂三防漆元件图示说明。
7.如果希望得到较厚的涂层，可通过涂两层较薄的涂层来获得（要求必须在第一层完全晾干后才允许涂上第二层）。
图1红色方框内元件不能刷涂三防漆图2红色方框内元件不能刷涂三防漆
操作规范
图3红色方框内元件不能刷涂三防漆图4红色方框内元件不能刷涂三防漆图5红色方框内元件不能刷涂三防漆图6红色方框内元件不能刷涂三防漆图7红色方框内元件不能刷涂三防漆图8红色方框内元件不能刷涂三防漆图9红色方框内元件不能刷涂三防漆
操作规范
五、操作要求
1.三防工作要在单独的密闭房间进行，操作间一定有良好的通风设施。
2.操作间禁止吸烟、饮食、饮水，工作前不要引用酒精性饮料。
3.操作时要戴好口罩或防毒面具、橡胶手套、化学防护眼镜等防护器具，以免伤害到身体。
4.工作完毕后，要及时清洗用过的器皿，整理、檫试工具和设备，并将装有三防漆的容器盖盖严。
5.工作场所应清洁无尘，无粉尘飞扬，并禁止无关人员进入。
6.工具和设备要充分接地，并做好静电防护措施。
7.操作时不要将PCBA重叠放置；PCB板要水平放置。
8.每批次原料在使用前，应做小样固化试验（3——5PCS）。
六、质量要求
1．PCB表面不能有流漆、滴漏现象，不可有半润湿现象。
*
2．三防漆层应平整、光亮，薄厚均匀，将焊盘、贴式元件或导体表面保护好。
3．漆层表面不能有桔皮形、气泡、针孔、波纹现象。
4．不需要防护的器件或元件上不需刷涂三防漆。
5．三防后的印制板应干净、整洁，没有元器件损伤现象。
6．板面和元器件上没有污物、手印、波纹、缩孔、灰尘等缺陷和外来物，无粉化、无起皮现象。
以下图10——图15是刷涂不良现象说明：
厚度不
均匀
气泡
图10 刷涂后有气泡，厚度不均匀图11 双排插针沾有三防漆
元件脚
发白图12 板面有手指纹图13 板面有元件脚及发白现象
操作规范
图14 有波纹图15 板面元件半润湿
七、储存要求
1.原材料应储存在阴凉、干燥的库房内（室温不宜超过30度），安装有防爆型通风系统和设备，并应远离热源。
2.要与其它种类的化学品分开储存，并要有明确的物料标识，切忌混储。
3.注意防火，并配备消防器材。
4.储存库房应备有泄露应急设备和合理的收容材料（如沙土）。
5.库房应保持通风，防止泄露气体聚集而引发意外。
6. 储存容器上应注明有效使用日期。
7.存储货架或设备应接地良好，禁止使用易产生火花的设备和工具。
八、注意事项：
1.三防漆超过保质期，禁止使用。
2.存储容器开封后应密闭保存。
3.禁止把使用剩余的三防漆倒回原存储容器内，要分开密闭保存。
4.长时间（大于12小时）未开启工作间或存储间，应通风15分钟后再进入。
5.不慎溅入眼镜应立即翻开上下眼睑，用流动清水或生理盐水冲洗干净，然后就医处理。
6.刷涂时如感觉不适，应迅速离开作业现场至空气新鲜处，呼吸困难时给予输氧，然后就医处理。
备注：不可刷涂三防漆的元件：
1.大功率带散热面或散热器元件、功率电阻、功率二极管、水泥电阻。
2.拨码开关、可调电阻、蜂鸣器、电池座、保险座（管）、IC座、轻触开关。
3.所有类型插座、排针、接线端子及DB头。
4.插式或贴式发光二极管、数码管。
5.其他由图纸规定的不可使用绝缘漆的部分及器件。
6. PCBA板卡的螺丝孔不能刷涂三防漆。
