在弹体坐标系下，由受力平衡和力矩方程得
Ra Rb G cos Ral1 Gl2 cos 0 fRa Fa
两坐标轴方向过载为：
nx ( P Fa) / mg 0 ny ( Ra Rb) / mg 0
可得
nx P / mg 0 fGl2 cos / mg 0l1 ny G cos / mg0
M N Yi Ji Fj
——舱段剖面上的正应力；
M ——由弯矩 M 产生的正应力；
N ——由轴向力 N 产生的正应力；
M ——作用在舱段剖面上的弯矩； N ——作用在舱段剖面上的轴向力；
J i ——减缩剖面的惯性矩；
Yi ——第 i 个元件到减缩剖面中性轴的距离；
F j ——减缩剖面的面积。
可知，从 0 至 90 度，随 增大， nx 变大， n y 变小。 4 波动系数 K：反映当舵面偏角发生变化时，导弹的过载系数变化的程度。 第四次课（教材 23 页-35 页） 1 地空导弹典型弹道上所选的特征点有：最大推力点，导弹进入控制飞行的初始点，机动飞行段的速 压点，机动飞行的终点。 2 压心：作用在物体上空气动力合力的作用点。 3 刚心：一个剖面上，所有作用力的合力，只产生纯弯曲的作用点。 4 设计载荷：使用载荷乘以安全系数。 P des
R ——连接框外径；
q ——连接框的支反剪流。
第八次课（教材 52 页—61 页） 1 梁式翼面结构中，翼梁一般沿翼面最大厚度线布置或沿翼弦的等百分比线布置，翼肋按顺气流方向 排列或沿垂直于翼梁弹性轴方向布置。 2 玻璃钢蜂窝夹层结构中，弹翼主体上蜂窝纵向沿展向排列，翼前后缘蜂窝纵向沿翼弦方向排列。 3 展弦比：展向长/弦向长。 4 翼面的相对厚度：翼面最厚位置厚度/弦长长度。 第九次课（教材 62 页—70 页） 1 普通肋开减轻孔是因为腹板剩余强度一般较大，减轻孔边缘翻边是为提高腹板的抗弯能力。 2 铆缝设计与计算主要是确定铆钉的直径，间距，边距与排距。 第十次课（教材 70 页—76 页） 1 第一强度理论是最大拉应力准则； 第二强度理论是最大伸长线应变准则； 第三强度理论是最大剪应力准则； 第四强度理论是最大形变能准则。 2 夹层结构夹芯参数为格子形状，边长，箔厚与变密度格子。 第十一次课（教材 76 页—84 页） 1 在多榫式接头中，齿中部厚度小于齿厚，是为了减少齿的精加工面，齿外端厚度比齿根略小，装配 时外端起导向作用。 （教材 77 页图 3.44）
航天器仪器舱结构设计放热设计
航天器仪器舱结构设计
研制过程
生产定型
该阶段的主要任务:对产品的批量生产条件进行全面考核 确认内容： 1. 符合批量生产的标准 2. 稳定质量、提高可靠性 生产阶段的初期，应先经过小批量的试生产，待产品的 生产质量稳定之后，通过生产定型，转入批量生产。
结构设计方法
航天器仪器舱结构设计
航天器仪器舱结构设计放热设计
航天器仪器舱结构设计
目录
CONTENTS
1 仪器舱概述 2 总体设计 3 构型设计 4 壳体设计 5 舱口设计 6 零部件设计 7 绝热设计
结构设计方法
航天器仪器舱结构设计
成员介绍和分工
宗旭 王浩 马浩 郭猛 韩成龙 张波涛 於希乔
国防科大航天学院 中国航天十一院 国防科大航天学院 航天员训练中心
这种结构是由几块通过机械加工铣切或化学铣切成形的壁板弯曲后焊接而成 的。舱体内表面有纵向和横向加强筋，分别起桁条和框的作用。在受集中力较大处 或开口周围布置了较强的加强筋。
结构设计方法
航天器仪器舱结构设计
设计内容
结构形式选择及其原则 •整体式结构——铸造结构、焊接结构
如图所示是铸造整体结构。为保持外表面的质量和尺寸精度，常对外表面和 两端连接处进行机械加工。这种结构适合于各种中等直径的舱段。
设计内容
结构形式选择及其原则 结构材料选择及其原则 结构制造工艺原则选择及其原则
结构设计方法
航天器仪器舱结构设计
设计内容
结构材料选择及其原则
导弹的结构材料是导弹结构设计必需的物质基础。先进的结构设计必需要 先进结构材料的支持。采用先进的材料对减轻导弹质量，提高导弹结构工艺性， 提高导弹的性能起着至关重要的作用。因此，要成功地完成导弹结构设计，必 须对现代导弹结构材料性能、特点、最新成果、应用情况及发展趋势有全面的 了解。本节仅介绍导弹结构材料的现状和选用原则，为弹体结构设计提供相关 的材料科学基础。
航天器总体设计
航天器总体设计（无平时成绩，考试试卷满分制，内容为21题中抽选13题）1、航天器研制及应用阶段的划分。
主要划分为工程论证、工程研制、发射、在轨测试与应用四个阶段。
1）工程论证阶段：开展任务分析、方案可行性论证工作。
2）工程研制阶段：包括方案设计阶段、初样设计与研制阶段、正样设计与研制阶段。
3）发射阶段：发射场测试及发射。
4）在轨测试与应用阶段：在轨测试阶段、在轨应用阶段。
2、航天工程系统的组成及各自的任务。
组成：航天工程系统是由航天器、航天运输系统、航天发射场、航天测控网、应用系统组成的完成特定航天任务的工程系统。
任务：1）航天器：指在地球大气层以外的宇宙空间执行探索、开发和利用太空以及地球以外天体的特定任务飞行器，又称空间飞行器。
2）航天运输系统：指在地球和太空之间或在太空中运送航天器、人员或物资的飞行器系统，包括运载器、运输器、轨道机动飞行器和轨道转移飞行器等。
3）航天发射场：系指发射航天器的基地，包括测试区、发射区、发射指挥控制中心、综合测量设施、勤务保障设施等。
4）航天测控网：系指对航天运输系统、航天器进行跟踪、测量、监视、指挥和控制的综合系统，包括发射指挥控制中心、测控中心、航天指挥控制中心、测控站和多种传输线路及设备。
5）应用系统：系指航天器的用户系统，一般是地面应用系统，如各类应用卫星的地面应用系统、载人航天器的地面应用系统、空间探测器的地面应用系统。
3、航天器总体设计概念及主要阶段划分。
概念：航天器总体设计是指为完成航天任务规定的目标所开展的以航天器为对象的一系列设计活动。
主要阶段划分：主要分为任务分析、总体方案可行性论证、总体方案设计、总体详细设计四个阶段。
总体详细设计又分为总体初样设计和总体正样设计。
4、航天器总体设计的基本原则。
满足用户需求的原则、系统整体性原则、系统层次性原则、研制的阶段性原则、创新性和继承性原则、效益性原则。
5、航天器技术从成熟程度上可分为哪四类技术，各自的含义。
航天设计总览及岗位职责(共7篇)
航天设计总览及岗位职责（共7篇）第一篇：引言本文档旨在提供一个全面的航天设计总览，并详细阐述各个岗位的职责。
航天设计是一个复杂且专业的过程，需要多学科知识的结合。
本文档将帮助读者理解航天设计的基本概念、流程以及各个岗位的重要职责。
第二篇：航天设计基础2.1 航天设计概述航天设计是指从航天器概念形成到发射的全过程。
这个过程包括航天器的总体设计、分系统设计、详细设计和生产。
总体设计涉及航天器的任务目标、轨道设计、结构设计等；分系统设计包括推进系统、热控系统、通信系统等；详细设计则是具体到每一个部件的设计；生产阶段则是将设计转化为实际产品。
2.2 航天设计流程航天设计流程通常包括以下几个阶段：1. 需求分析：确定航天器的任务目标、性能指标等。
2. 方案设计：提出总体设计方案，包括轨道、结构、动力系统等。
3. 初步设计：对方案进行细化，形成初步设计方案。
4. 详细设计：完成各个分系统的设计，并进行总体协调。
5. 生产制造：按照设计图纸生产出实际的航天器。
6. 发射前测试：对航天器进行全面测试，确保其性能符合要求。
7. 发射与监控：将航天器送入预定轨道，并监控其运行状态。
第三篇：岗位职责3.1 总体设计师总体设计师是航天设计团队的核心成员，负责航天器的总体设计。
其主要职责包括：- 负责航天器的任务分析与需求确定。
- 提出航天器的总体设计方案，包括轨道、结构、动力系统等。
- 负责航天器各分系统设计的协调与整合。
3.2 分系统设计师分系统设计师负责航天器某一特定分系统的设计，如推进系统、热控系统、通信系统等。
其主要职责包括：- 提出分系统的设计方案，并完成详细设计。
- 负责分系统的生产制造和测试。
3.3 结构设计师结构设计师负责航天器的结构设计。
其主要职责包括：- 提出航天器的结构设计方案，并完成详细设计。
- 负责结构件的生产制造和测试。
3.4 动力系统设计师动力系统设计师负责航天器的动力系统设计。
其主要职责包括：- 提出动力系统的设计方案，并完成详细设计。

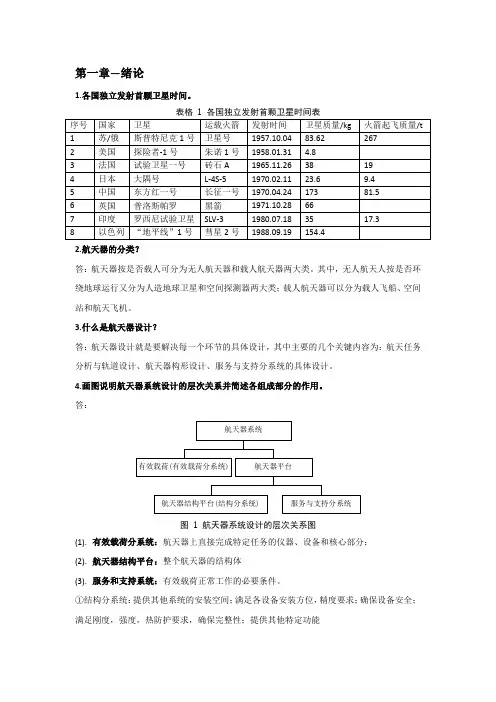

空间飞行器总体设计
