2019-2020届初三 中考复习 杠杆【作图题】 专项练习(含答案解析)
杠杆
作图题
专项练习
一、作图题
1、如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。
2、如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。
3、如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图．
4、如图所示，请在图中画出力F的力臂l及物体所受重力的示意图．
5、如图8所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受的重力G的示意图
6、如图所示，一轻质杠杆AC可绕支点О自由转动，在B点挂一重为G的物体。
为使杠杆在水平位置保持平衡，画出施加在杠杆上最小力F的示意图。
7、在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．
8、如图所示，不计重力的杠杆OB可绕O点转动，重为6N的重物P悬挂在杠杆的中点A处，拉力F1与杠杆成30º角，杠杆在水平位置保持平衡，请在图中画出拉力F1 的力臂，并可求出拉力的大小F1= N 。
9、如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示.
10、如图所示是用杠杆提升重物的装置，分别画出重物A的重力示意图和F的力臂：
11、请在图中，作出力F对于支点O的力臂。
12、如图所示，轻质杠杆的支点在0点，在杠杆A点用力F1竖直向上拉．请画出拉力F1的力臂和作用在杠杆上阻力F2的示意图．
13、在图中画出使杠杆OA平衡时最小动力F1的方向和阻力F2的力臂l2．
14、如下图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
15、图是人们用木棒撬石块的示意图。
撬石块有两种方法：第一种是以B点为支点，在C点用与棒垂直的力F1向下撬；第二种是以A点为支点，在C点用与棒垂直的力F2向上撬。
(木棒自重不计)
(1)在图中画出力F1的力臂。
(2)若石块压在棒上的D点正好是AB的中点，你认为第种方法更省力一些，理由
是。
16、如图，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。
17、如图所示，粗细均匀的棒一端搁在地上，另一端与支点O连接。
请在图中作出地面对棒的支持力和棒所受重力的示意图，并画出重力的力臂。
18、如图所示，请画出重物A的力臂，并画出重物所受的重力的示意图
19、小华父亲承包了一个鱼塘，他用绳子通过竹杠拉起渔网，如图所示，请在图上画出绳子AB段对杆拉力F的力臂L。
20、⑴如图所示，一把茶壶放在水平桌面上，请画出茶壶所受的重力G的示意图。
⑵如图所示的茶壶在倒茶时相当于一个杠杆，现以O为支点，在A点处提壶耳向杯中倒水，请画出作用在A点的最小的动力F及其对应的力臂l。
21、如图所示，O为杠杆OAB的支点，请画出杠杆OAB所受两个拉力的力臂．
22、如图所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）
23、如图14所示，粗细均匀的棒一端搁在地上，另一端与支点O连接．要求：
（1）作出地面对棒的支持力和棒所受重力的示意图
（2）画出重力的力臂
24、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：
(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；
(2)钓鱼竿属于________杠杆(选填“省力”、“费力”或“等臂”)。
25、如图8所示，O点为杠杆的支点，画出力F的力臂，并用字母L表示。
26、如图所示，用一根硬棒撬一块石头，棒的上端A是动力作用点。
（1）在图上标出：当动力方向向上时，杠杆的支点a ；当动力方向向下时，杠杆的支点b。
（2）在杠杆上画出撬动石头动力F为最小时的方向。
27、（10·百色）图是吊车吊起重物的情景，点O是起重臂OB的支点。
请在图中作出F1、F2的力臂L 1、L2。
28、在图7中，画出F的力臂并用字母L表示。
29、如图12所示，用一根硬棒撬一个大石块，棒的上端A是动力作用点。
请标出如图所示的动力的力臂，并标明此时的支点Ｏ。
30、如图所示，是利用钓鱼杆钓鱼的示意图。
O为支点，F1是手对鱼杆的作用力，请画出：（1）鱼线对钓鱼杆拉力F2的示意图；（2）F1的力臂。
31、在第24题图中A点画出使杠杆OA平衡时最小动力F1的方向和阻力F2的力臂l2
32、图 10 是工人用撬棍撬石头的示意图。
请画出阻力F2的力臂；并在a点画出最小动力F1的示意图。
33、如图所示，有一根粗细均匀的长木棒，斜放在墙角，画出木棒所受重力G、木棒对墙面的压力F A和地面对木棒的支持力F B的示意图。
34、如右上图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F l和F2的力臂l1和l2。
35、请在下图中画出使杠杆在图示位置保持平衡时最小的力．
参考答案
一、作图题
1、【分析】在阻力与阻力臂一定时，由杠杆平衡条件可知，动力臂越大，动力越小，根据图示确定最大动力臂，然后作出最小的动力；
从支点作力的作用线的垂线段，即可作出力的力臂。
【解答】解：由图可知，力F1作用在B点时，力臂L1最大，此时力F1最小，力F1示意图如图所示；
过支点作力F2作用线的垂线段，即可做出力臂L2，如图所示；
故答案为：如图所示。
【点评】本题考查了作最小力示意图及作力臂问题，熟练应用杠杆平衡条件、由图示确定最大力臂是正确解题的关键。
2、见解析所示
【解析】分析：根据杠杆平衡的条件，，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。
因此先确定最长的力臂，即离支点最远的点；然后过动力作用点做垂直于杠杆的作用力即可。
解答：由图可知，OB大于OA，故根据杠杆平衡条件可知，最长的力臂为OB时，动力最小，过B点作垂直于OB的作用力F，要使杠杆平衡，其方向应该向上。
如图所示：
【点睛】由杠杆的平衡条件，杠杆中最小作用力问题，可以转化为最大力臂问题，解题的关键是找出最长的力臂。
3、如下图所示
【解析】
试题分析：重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示；由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，如上图所示。
4、如下图所示
【解析】
试题分析：重力的方向总是竖直向下的，重心要画在物体上；由图可知支点是O点，从O点向动力F的作用线作垂线，支点到垂足的距离就是力臂L，如上图所示。
5、
6、
7、解：
【点评】本题考查了最小力和力臂的画法．力臂与力的作用线是垂直关系．
8、6
9、
10、
11、
12、
13、
14、
15、(1)图略
(2)二根据杠杆的平衡条件，两种方法中的阻力与阻力臂的乘积不变，第二种方法动力臂较长，所以更省力16、略
17、
18、（略）
19、
20、如图所示，G、F、l各占1分，其中G要比F长。
21、略
22、
23、
24、(1)(见右图所示) (2)费力
25、
26、答案略
27、
28、略
29、
30、
31、
32、如图2（力臂1分；力的示意图中：方向、垂直符号1分；实线、箭头、符号1分)
33、
34、如上图所示（没有垂直符号的扣一分，力臂画错一处扣1分） （3分）
35、图略。

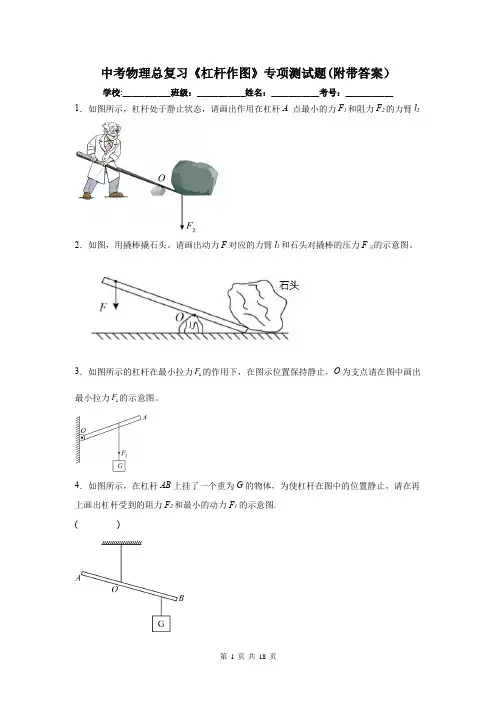

中考物理总复习《杠杆作图》专项测试题(附带答案)
