专题10：通用技术 读图作图题
专题10：读图作图题
1、读图作图题（可能包括读图题、作图题等）主要包括草图、三视图、流程图、控制方框图等图的识
读和作图。
不过主要还是草图、三视图的内容。
（其他图在其他的专题中讲解）
2、草图答题规范：1）画一般人能看懂的图2）在平面图的基础上最好画立体图3）最好有文字注解
3、三视图知识要点：主视图反映物体的长和高，左右和上下；俯视图反映物体的长和宽，左右和前
后；左视图反映物体的高和宽，上下和前后。
三视图的投影规律主、俯视图长相等；主、左视图高平齐；俯、左视图宽相等。
画图要求：用铅笔、直尺等；先画轮廓线（细实线）再画粗实线。
4、流程图、方框图答题规范：1）画线条用直尺辅助2）画方框时要画长方形图
注意：1）答题时要看清题目要求
2）答完题时将辅助线擦除，但最好留有作图的痕迹
练习：
1、物体的正面投影，即物体由前向后投影所得的图形，通常反映物体的主要形状特征，称为（）。
A、左视图
B、俯视图
C、主视图
D、右视图
2、主视图反映物体的（ B ），俯视图反映物体的（ C ），左视图反映物体的（ A ）。
A、高和宽
B、长和高
C、长和宽
3、形体的视图只能表达其形状和结构的关系，而形体各结构块的真实大小和相对位置必须由尺寸来确定，因此，尺寸标注有如下基本要求（）。
A、正确
B、完整
C、清晰
D、合理
4、图样上的尺寸，以（）为单位时，不注写单位，否则必须注明。
Ａ、毫米（mm） B、厘米(cm) C、米（m） D 千米（km）、
5、需要标注直径的形体主要有（）等旋转形体。
A、圆柱Ｂ、正三棱锥Ｃ、圆锥Ｄ、球体
6、标注形体的尺寸时，应注意同一个尺寸一般只标注（）
A、一次Ｂ、两次Ｃ、三次Ｄ、四次
7、一般地，假想采用剖切平面的方法剖开物体，将处于观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为（）
A、三视图Ｂ、机械加工图Ｃ、剖视图Ｄ、电子线路图
8、下面代表金属材料的剖面符号是（）
9、一个完整的尺寸一般由尺寸线、尺寸界线、尺寸箭头和尺寸文字(即尺寸值)四部分组成。
以下标注符合标准的是（ ）
10、参照以下图示，模仿着画一盏台灯的草图
11、参照下图，画一个你想象中的手机的草图
11、读图作图题 根据立体图，补画俯视图和左视图中缺少的图线。
A B C D
12、根据题图所示形体，画出主视图。
补全俯视图的缺漏线条。
13、小明中午在家烧菜做饭，为父母准备一顿中餐。
他完成的事项有：淘米、洗菜、切菜、烧菜汤、烧饭、炒菜。
可小明家只有一个煤球炉，如果按以上顺序完成，各段花费时间如下图。
请你根据所学的流程知识，设计合理的流程。
14、如下两图，分别是瓦特蒸汽机的工作原理图和蒸汽供给控制原理图。
请说明瓦特蒸汽机离心调速器（右下图）控制蒸汽机转速的原理并画控制方框图。
15、王大伯盖了一个具有自动调节温度的小型花房，花房的温度冬季一般控制在18℃左右，夏季一般
控制在25℃左右。
请分析它可能的工作过程，并画出花房温度控制系统的方框图。
提示：该花房温控设备包括控制器、加热元件和制冷元件、检测装置、比较器等。
16、某同学设计了一盏学生用的台灯，请同学们对该台灯的特点与它所体现
的设计的一般原则用线连接起来。
17、看右图请画出合适的购置房子的流程图
18、下图是加热炉的温度自动控制示意图，请根
据你的认识和理解，回答下列问题：。
高中通用技术试卷(含答案)
高中通用技术试卷一、单选题1．如图A所示的榫卯结构，构件1的结构如图b所示。
下列构件2的设计方案中正确的是（）A．B．C．D．如图所示是上题图中的摆杆AB、连接杆DE与木质车库门连接处的连接件。
其中图a为加工前所划的加工线，图b是加工后的连接件。
小明在通用技术实践室用宽、厚尺寸正好，长略有冗余的钢板加工该连接件。
请根据题图完成小题。
2．下列是小明设计该零件加工流程时进行的分析，其中不合理的是（）A．可以先划对称线和中心线，再划弯折线和轮廓线，最后冲眼B．加工外形轮廓时，可依据划出的轮廓线进行锯割，然后锉削半圆弧面C．为提高效率可依次连续钻三个圆孔，再进行弯折定形D．弯折后再划两侧销轴孔定位线，钻孔时U 型槽口中间可垫上合适木块用平口钳夹持再行钻孔3．加工该零件时，下列操作中不正确的是（）A．划轮廓线时，轮廓尺寸不应包含锉削余量B．锯割时，可用曲线锯沿着外轮廓线的外沿小心锯割C．装夹钻头时须用专用工具夹头钥匙紧固钻头，钻孔时不允许戴手套D．中间通孔（固定在车库门上）表面若需倒角，可用大一号的钻头表层浅钻4．某零件的立体图如图甲所示，转动一定角度之后，向主视方向进行正投影，得到图乙。
此时，俯视方向的正投影是（）A．B．C．D．5．如图所示是一款多功能电源插线板，下列关于该插线板的评价中，合理的是（）A．既能放手机，又能充电，符合设计的实用原则B．多种插口组合在一起，符合设计的道德原则C．插线板呈圆形，符合设计的技术规范原则D．外壳材料绝缘，符合设计的可持续发展原则6．如图所示是小明设计的一种简易冲压机模型。
电机转轴带动驱动轮，驱动轮带动连杆(图中未画出连杆，连杆分别与销轴1、销轴2、销轴3连接)，使冲压杆在冲压槽中做上下往复运动。
下列冲压机连杆设计合理的是（）A．B．C．D．7．如图所示的一款手持电动螺丝刀，配有8个精密批头和22个常用批头。
下列关于该工具的说法中，不恰当的是（）A．电动螺丝刀的应用，体现了技术解放人的作用B．功能的实现依赖无级调速技术，体现设计促进技术的革新C．改进夹头，采用双保险夹头设计，体现设计的创新原则D．具有电量显示功能，余电一目了然，体现设计的实用原则8．如图所示的冲压机模型中有构件损坏，工作过程如下：电机转动，从而带动曲柄转动，连杆1 随之产生相应动作，并传动给冲压杆沿着卡槽做上下运动，压紧或松开工件。
2020选考 通用技术 必修一 第六章 设计图样的绘制
第六章设计图样的绘制[考试标准]考试内容考试要求考试属性已考点设计表现图①技术语言的种类及其应用②简单的草图③简单的效果图④基本几何体的正等轴测图acaa必考＋加试2015年10月选考(第15题)2016年10月选考(第15题)常见的技术图样①一般技术图样所采用的投影方法②简单形体的三视图③一般的机械加工图aca必考＋加试2015年10月选考(第5题)2016年4月选考(第6、16题)2016年10月选考(第6、16题)2017年4月选考(第6、16题)2017年11月选考(第5、16题)2018年4月选考(第5、16题)一、设计表现图1.技术语言的种类及其应用(1)技术语言是一种在技术活动中进行信息交流的特有的语言形式。
技术活动的丰富性使得技术语言具有多样性。
(2)技术语言可以有不同的分类方法，按专业分类：计算机程序语言、工程图学语言等；按人的感觉类型不同来分：视觉语言、听觉语言、触觉语言等；按人的视觉形式的不同来分：图形符号语言、文字符号语言等。
(3)技术语言的特征：言简意赅、通俗直观。
(4)技术语言的应用①口头语言：在设计过程中，要不断的与设计伙伴进行语言交流，要交换各自的设计想法、对设计方案进行评价时口头语言是一种较好的交流语言，也是最常见的交流方式。
②技术图样：在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用技术图样比较合适。
③图表：包括表格、草图、效果图等，用以呈现设计的构思方案，激发灵感，对各种方案进行比较。
④计算机演示：使产品各部分的具体情况一目了然，并且可以呈现产品在使用或运行中的动作。
2.简单的草图(1)含义：草图也叫方案草图或设计速写，它能迅速捕捉和记录设计者转瞬即逝的创作灵感，表达设计创意，是把设计构思转化为现实图形的有效手段之一。
(2)草图的分类①构思草图：是对设计者在设计过程中产生的设计想法的记录，以具体图形的形式记录和描绘设计者头脑中的诸多想法。
②设计草图：是经过设计者整理、选择、修改和完善的草图，是一种正式的草图方案。
通用技术草图设计题大全 107张 ppt课件
导轨式伸缩
导轨式伸缩
游标卡尺
伸缩式书架
伸缩结构的锁定方法--摩擦锁定
伸缩结构的锁定方法--凸凹搭扣锁定 和紧定螺钉锁定。
伸缩结构的锁定方法--插销锁定
卡扣设计
槽孔设计， 满足加工误差
元宝螺丝， 紧固
铰连接， 竖直方向
铰连接，水 平方向
通用技术草图设计题大全 107张
• 2.立柱呈圆柱形，无论采用何种方便拆卸的固定方式，都
107张 难保证牢固可靠。处理办法用橡胶圈。
• 3 .抱在立柱上的宽度要与书桌支撑臂（30MM*40MM）的矩 形钢管相匹配。G形钢质圈抱在立柱上的宽度设计为50MM 即可。
• 4 .书桌安装在立柱上，上铺无法实施。
并用螺栓加固，使连接件与立柱连接可靠，拆 卸方便。
_______（只需要在以下连接件中选择两种类型，将序号填写在“_______”处）; • （4）支撑件安装到支架上后，为了检验其是否达到设计要求，小明进行了以下试验，
其中合理的试验有_______（指出所有合理的项目，将序号填写在“_______”处）。 • ①紧固支撑件伸缩部位，牵引灯头，观察台灯是否会翻倒； • ②紧固支撑件伸缩部位，在灯头上稍加压力，观察灯头是否下降； • ③将灯头调节到最高位置，紧固支撑件伸缩部位，在灯头上悬挂重物，观察支架是否
• 孔与元宝螺帽 的配合
三角形的稳定性
• 通用技术草图设 计题大全 107张
开槽设计
通过槽连接，实现转动与定位。
支撑杆与桌板之间的连接与定位： 卡位结构
桌板 铰连接
支撑杆
通过档板定位
折叠结构的锁紧与堆叠
倾斜角度可调的电视机挂架
套管式伸缩
通用技术草 图设计题大

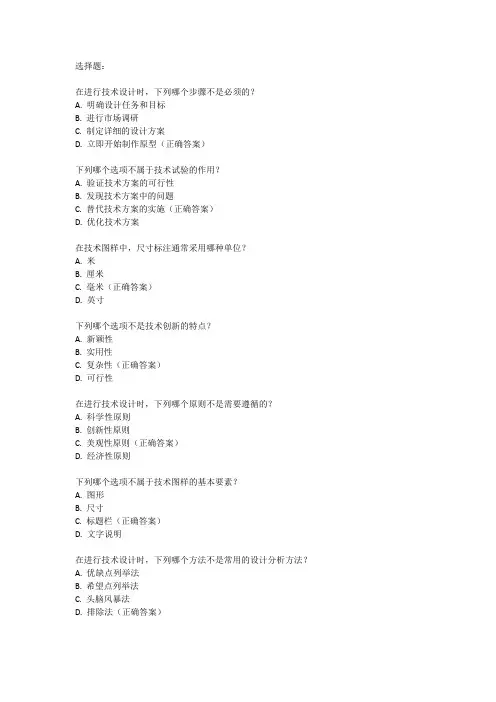

通用技术考题
选择题：
在进行技术设计时，下列哪个步骤不是必须的？
A. 明确设计任务和目标
B. 进行市场调研
C. 制定详细的设计方案
D. 立即开始制作原型（正确答案）
下列哪个选项不属于技术试验的作用？
A. 验证技术方案的可行性
B. 发现技术方案中的问题
C. 替代技术方案的实施（正确答案）
D. 优化技术方案
在技术图样中，尺寸标注通常采用哪种单位？
A. 米
B. 厘米
C. 毫米（正确答案）
D. 英寸
下列哪个选项不是技术创新的特点？
A. 新颖性
B. 实用性
C. 复杂性（正确答案）
D. 可行性
在进行技术设计时，下列哪个原则不是需要遵循的？
A. 科学性原则
B. 创新性原则
C. 美观性原则（正确答案）
D. 经济性原则
下列哪个选项不属于技术图样的基本要素？
A. 图形
B. 尺寸
C. 标题栏（正确答案）
D. 文字说明
在进行技术设计时，下列哪个方法不是常用的设计分析方法？
A. 优缺点列举法
B. 希望点列举法
C. 头脑风暴法
D. 排除法（正确答案）
下列哪个选项不是技术试验的类型？
A. 性能测试试验
B. 预测试验
C. 结构强度试验
D. 外观审美试验（正确答案）
在技术图样中，通常使用哪种比例来表示图形的实际大小与图纸上的大小之间的关系？
A. 1:1
B. 1:2
C. 2:1
D. 任意比例（正确答案）。
专题10 几何作图题-2019学年-2020学年北京市七年级上学期期末试题分类汇编(解析版)
专题10 几何作图题1．（2020秋•海淀区校级期末）如图，已知P，A，B三点，按下列要求完成画图和解答．（1）作直线AB；（2）连接PA，PB，用量角器测量APB∠=90︒．（3）用刻度尺取AB中点C，连接PC；（4）过点P画PD AB⊥于点D；（5）根据图形回答：在线段PA，PB，PC，PD中，最短的是线段的长度．理由：．【解答】解：（1）如图，直线AB即为所求作．（2）测量可知，90∠=︒．APB故答案为：90︒．（3）如图，线段PC即为所求作．（4）如图，线段PD即为所求作．（5）根据垂线段最短可知，线段PD最短，故答案为：PD，垂线段最短．2．（2020秋•昌平区期末）如图，已知一条笔直的公路l的附近有A，B，C三个村庄．（1）画出村庄A，C间距离最短的路线；（2）加油站D在村庄B，C所在直线与公路l的交点处，画出加油站D的位置；（3）画出村庄C到公路l的最短路线CE，作图依据是垂线段最短，测量CE≈cm （精确到0.1)cm；如果示意图与实际距离的比例尺是1:200000，通过你的测量和计算，在实际中村庄C到公路l的最短路线为km．【解答】解：（1）如图，线段AC即为所求作．（2）如图，点D即为所求作．（3）如图，线段CE即为所求作．作图依据是垂线段最短，测量 1.6≈．CE cm设实际中村庄C到公路l的最短路线为xcm．则有1:200000 1.6:x=，解得320000() 3.2()==，x cm km答：实际中村庄C到公路l的最短路线为3.2km．故答案为：垂线段最短，1.6cm，3.2．3．（2020秋•东城区期末）作图题：（截取用圆规，并保留痕迹）如图，平面内有四个点A，B，C，D．根据下列语句画图：①画直线BC；②画射线AD交直线BC于点E；③连接BD，用圆规在线段BD的延长线上截取DF BD=；④在图中确定点O，使点O到点A，B，C，D的距离之和最小．【解答】解：①如图，直线BC即为所求；②如图，射线AD，点E即为所求；③如图，线段BD，线段DF即为所求；④如图，点O即为所求．4．（2020秋•海淀区校级期末）作图题：如图，A为射线OB外一点．（1）连接OA；（2）过点A画出射线OB的垂线AC，垂足为点C；（可以使用各种数学工具）（3）在线段AC的延长线上取点D，使得CD AC=；（4）画出射线OD；（5）请直接写出上述所得图形中直角有4个．【解答】解：（1）如图，OA即为所求；（2）如图，射线OB，垂线AC即为所求；（3）如图，点D即为所求；（4）如图，射线OD即为所求；（5）观察图形可知：直角有4个．故答案为：4．5．（2020秋•门头沟区期末）如图，已知平面上三点A，B，C，请按要求画图，并回答问题：（1）画直线AC，射线BA；（2）延长AB到D，使得BD AB=，连接CD；（3）过点C画CE AB⊥，垂足为E；（4）通过测量可得，点C到AB所在直线的距离约为 2.5cm（精确到0.1)cm．【解答】解：（1）如图所示，线AC，射线BA即为所求；（2）如图所示，BD，CD即为所求；（3）如图所示，CE即为所求；（4）点C到AB所在直线的距离约为2.5cm．故答案为：2.5．6．（2020秋•怀柔区期末）如图，测绘平面上有两个点A，B．应用量角器和圆规完成下列画图或测量：（1）连接AB，点C在点B北偏东30︒方向上，且2BC AB=，作出点C（保留作图痕迹）；（2）在（1）所作图中，D为BC的中点，连接AD，AC，画出ADC∠的角平分线DE交AC于点E；（3）在（1）（2）所作图中，用量角器测量BDE∠的大小（精确到度）．【解答】解：（1）如图，线段AC即为所求作．（2）如图，射线DE即为所求作．（3）利用量角器测量可得，115∠=︒．BDE7．（2020秋•石景山区期末）如图，点A，B，C是同一平面内三个点，借助直尺、刻度尺、量角器、圆规按要求画图，并回答问题：（1）画直线AB；（2）连接AC并延长到点D，使得CD CA=；（3）画CAB∠的平分线AE；（4）在射线AE上作点M，使得MB MC+最小，并写出此作图的依据是两点之间线段最短；（5）通过画图、测量，点C到直线AB的距离约为cm（精确到0.1)cm．【解答】解：（1）如图，直线AB即为所求；（2）如图，线段CD即为所求；（3）如图，AE即为所求；（4）如图，点M即为所求；作图的依据是两点之间，线段最短，故答案为：两点之间，线段最短；（5）通过画图、测量，点C到直线AB的距离约为1.2cm，故答案为：1.2．8．（2020秋•延庆区期末）（1）如图1，平面上有3个点A，B，C．①画直线AB；画射线BC；画线段AC；②过点C作AB的垂线，垂足为点D；③量出点C到直线AB的距离约为 1.1cm．（2）尺规作图：已知：线段a，b，如图2．求作：一条线段MN，使它等于2a b-．（不写作法，保留作图痕迹）【解答】解：（1）如图1所示：①直线AB；射线BC；线段AC，即为所求；②CD即为所求；③点C到直线AB的距离约为：1.1cm；故答案为：1.1；（2）如图2所示：MN即为所求．9．（2020秋•顺义区期末）如图，已知平面内三点A，B，C，按要求完成下列问题：（1）画直线AB，射线CA，线段BC；（2）延长线段BC到点D，使CD BC=；（3）若线段6BD=，则线段BC的长为3．【解答】解：（1）如图，直线AB ，射线CA ，线段BC 即为所求；（2）如图，线段CD 即为所求；（3）CD BC =，132BC BD ∴==， 答：线段BC 的长为3．故答案为：3．10．（2020秋•海淀区校级期末）如图，已知点A 、B 、O 、M ，请按下列要求作图并解答．（1）连接AB ；（2）画射线OM ；（3）在射线OM 上取点C ，使得2OC AB =（尺规作图，保留作图痕迹）；（4）在图中确定一点P ，使点P 到A 、B 、O 、C 四个点的距离和最短，请写出作图依据．【解答】解：（1）如图，AB 为所作；（2）如图，射线OM 为所作；（3）如图，点C 为所作；（4）如图，点P 为所作，作图依据为：两点之间线段最短．11．（2020秋•海淀区校级期末）如图，已知点A，B，C，D，请按要求画出图形．（1）画直线AB和射线CB；（2）连接AC，并在直线AB上用尺规作线段AE，使2=．（要求保留作图痕迹）AE AC若4AB=，则BE=17或1．AC=，9（3）在直线AB上确定一点P，使PC PD+的和最短，并写出画图的依据．【解答】解：（1）如图，直线AB和射线CB即为所求；（2）如图，线段AE或AE'即为所求，4AC=，∴==，9AB=，AE AC28BE AE AB∴=+=+=；8917或981'=-'=-=．BE AB AE故答案为：17或1；（3）如图，点P即为所求；画图的依据是：两点之间，线段最短．12．（2020秋•海淀区期末）已知：如图，//⊥．求证：∠，CN CMAB DE，CM平分BCE∠=∠．2B DCN【解答】证明：//AB DE，∠=∠，∴∠+∠=︒，B BCD180B BCE∠，CM平分BCE∴∠=∠，12⊥，CN CM∠+∠=︒，∴∠+∠=︒，14902390∴∠=∠，3434BCD∠+∠=∠，∴∠=∠．B DCN213．（2019秋•海淀区期末）如图，已知平面上三点A，B，C，请按要求完成下列问题：（1）画射线AC，线段BC；（2）连接AB，并用圆规在线段AB的延长线上截取BD BC=，连接CD（保留画图痕迹）；（3）利用刻度尺取线段CD的中点E，连接BE．【解答】解：如图所示：（1）射线AC，线段BC即为所求作的图形；（2）线段AB及延长线，点D以及线段CD即为所求作的图形；（3）点E以及线段BE即为所求作的图形．14．（2019秋•昌平区期末）如图：A，B，C是平面上三个点，按下列要求画出图形．（1）作直线BC，射线AB，线段AC．（2）取AC中点D，连接BD，量出ACB∠的度数（精确到个位）．（3）通过度量猜想BD和AC的数量关系．【解答】解：（1）如图所示：直线BC，射线AB，线段AC即为所求；（2）如图，45ACB∠=︒；（3）BD和AC的数量关系为：12BD AC=．15．（2019秋•朝阳区期末）如图，A，B表示笔直的海岸边的两个观测点，从A地发现它的北偏东75︒方向有一艘船，同时，从B地发现这艘船在它的北偏东60︒方向．（1）在图中画出这艘船的位置，并用点C表示；（2）若此图的比例尺为1:100000，你通过画图、测量，计算出这艘船到海岸线AB的实际距离（精确到1千米）．【解答】解：（1）如图所示；（2）通过测量3AB cm=，此图的比例尺为1:100000，AB∴的实际距离3=千米，过C 作CD AB ⊥于D ，907515CAB ∠=︒-︒=︒，906030CBD ∠=︒-︒=︒，15ACB CBD CAB ∴∠=∠-∠=︒，3BC AB ∴==，1 1.52CD BC ∴==千米， 答：这艘船到海岸线AB 的实际距离为1.5千米．16．（2019秋•东城区期末）按照下列要求完成作图及问题解答：如图，已知点A 和线段BC ．（1）连接AB ；（2）作射线CA ；（3）延长BC 至点D ，使得2BD BC =；（4）通过测量可得ACD ∠的度数是 152︒ ；（5）画ACD ∠的平分线CE ．【解答】解：如图，就是按照要求完成的作图：（4）通过测量可得ACD ∠的度数是152︒．故答案为：152︒．17．（2019秋•弥勒市期末）一个角的余角比它的补角的23少40︒，求这个角的度数． 【解答】解：设这个角为x ，则 29040(180)3x x ︒-+︒=︒-， 解得30x =︒．答：这个角的度数为30︒．18．（2020秋•海勃湾区期末）下面是小明某次作图的过程．已知：如图，线段a，b．作法：①画射线AP；②用圆规在射线AP上截取一点B，使线段AB a=；③用圆规在射线AP上截取一点C，使线段BC b=．根据小明的作图过程．（1）补全所有符合小明作图过程的图形：（保留作图痕迹）（2）线段AC=a b+或a b-．（用含a，b的式子表示）【解答】解：（1）如图所示：线段AB和BC即为所求作的图形．（2）线段AC a b-．=+或a b故答案为：a b-．+或a b19．（2019秋•延庆区期末）已知：四点A，B，C，D的位置如图所示，（1）根据下列语句，画出图形．①画直线AB、直线CD，交点为O；②画射线AC；（2）用适当的语句表述点A与直线CD的位置关系．【解答】解：（1）如图所示：①直线AB、直线CD即为所求作的图形；②射线AC即为所求作的图形；（2）点A与直线CD的位置关系为：点A在直线CD外．20．（2019秋•延庆区期末）如图，某勘测队在一条近似笔直的河流l两边勘测（河宽忽略不计），共设置了A，B，C三个勘测点．（1）若勘测队在A点建一水池，现将河水引入到水池A中，则在河岸的什么位置开沟，才能使水沟的长度最短？请在图1中画出图形；你画图的依据是垂线段最短．（2）若勘测队在河岸某处开沟，使得该处到勘测点B，C所挖水沟的长度之和最短，请在图2中画出图形；你画图的依据是．【解答】解：（1）如图1中，作AH 直线l于H，线段AH即为所求．依据：垂线段最短．（2）如图2中，连接BC交直线l于点P，点P即为所求．依据：两点之间，线段最短．21．（2019秋•顺义区期末）按照下列要求完成画图及相应的问题解答（1）画直线AB；（2）画BAC ∠；（3）画线段BC ；（4）过C 点画直线AB 的垂线，交直线AB 于点D ；（5）请测量点C 到直线AB 的距离为 1.5 cm （精确到0.1)cm ．【解答】解：如图所示：（1）直线AB 即为所求作的图形；（2）BAC ∠即为所求作的图形；（3）线段BC 即为所求作的图形； （4）过C 点画直线AB 的垂线，交直线AB 于点D ，CD 即为所求作的图形；（5）点C 到直线AB 的距离为1.5cm ．故答案为1.5cm ．22．（2019秋•顺义区期末）已知线段AB ，延长AB 到C ，使14BC AB =，D 为AC 的中点， 若3BD cm =，求AB 的长 ．【解答】解： 设BC xcm =，则4AB x =，45AC x x x =+=， 由图可得5532x x x --=， 解得：2x =，则4248x =⨯=．即AB 的长为8cm ．23．（2019秋•密云区期末）如图，点O 在直线AB 上，OC 是AOD ∠的平分线．（1）若50BOD ∠=︒，则AOC ∠的度数为 65︒ ．（2）设BOD ∠的大小为α，求AOC ∠（用含α的代数式表示）．（3）作OE OC ⊥，直接写出EOD ∠与EOB ∠之间的数量关系．【解答】解：（1）点O 在直线AB 上，180AOD BOD ∴∠+∠=︒，50BOD ∠=︒，180********AOD BOD ∴∠=︒-∠=︒-︒=︒， OC 是AOD ∠的平分线，111306522AOC AOD ∴∠=∠=⨯︒=︒， 故答案为：65︒；（2）点O 在直线AB 上，180AOD BOD ∴∠+∠=︒，BOD α∠=，180180AOD BOD α∴∠=︒-∠=︒-， OC 是AOD ∠的平分线，111(180)90222AOC AOD αα∴∠=∠=⨯︒-=︒-； （3）①OE 在AB 的上面，如图，EOD EOB ∠=∠；OE 在AB 的下面，如图，EOD EOB ∠=∠．24．（2019秋•密云区期末）如图，已知线段OA 、OB ．（1）根据下列语句顺次画图①延长OA 至C ，使得AC OA =；②画出线段OB 的中点D ，连接CD ；③在CD 上确定点P ，使得PA PB +的和最小．（2）写出③中确定点P的依据两点之间线段最短．【解答】解：如图，（1）①延长OA至C，使得AC OA=；②线段OB的中点D，连接CD；③在CD上确定点P，使得PA PB+的和最小；（2）确定点P的依据是：两点之间线段最短．故答案为：两点之间线段最短．25．（2019秋•房山区期末）已知A，B，C三点的位置如图所示，用三角尺或直尺等按要求画图：（1）画直线AC，线段BC和射线BA；（2）画出点A到线段BC的垂线段AD；（3）用量角器测量ABC∠的度数是70︒．（精确到度）【解答】解：如图，（1）直线AC，线段BC和射线BA即为所求作的图形；（2）点A到线段BC的垂线段AD；（3）测量ABC ∠的度数为70︒．故答案为70︒．26．（2019秋•怀柔区期末）如图，86CAB ABC ∠+∠=︒，AD 平分CAB ∠，与BC 边交于点D ，BE 平分ABC ∠，与AC 边交于点E ．（1）依题意补全图形，并猜想DAB EBA ∠+∠的度数等于 43︒ ；（2）填空，补全下面的证明过程． AD 平分CAB ∠，BE 平分ABC ∠，12DAB CAB ∴∠=∠，EBA ∠= ． （理由： )86CAB ABC ∠+∠=︒，DAB EBA ∴∠+∠= (⨯∠ +∠ )= ︒．【解答】解：（1）如图，线段BE 即为所求．猜想43DAB EBA ∠+∠=︒． 故答案为43︒．（2）AD 平分CAB ∠，BE 平分ABC ∠，12DAB CAB ∴∠=∠，12EBA CBA ∠=∠． （理由：角平分线的定义）86CAB ABC ∠+∠=︒，1()432DAB EBA CAB CBA ∴∠+∠=⨯∠+∠=︒． 故答案为12CBA ∠，角平分线定义，12，CAB ，CBA ，43︒．27．（2019秋•怀柔区期末）如图，已知A ，B ，C ，D 四点，按要求画图：（1）画线段AB ，射线AD ，直线AC ；（2）连接点B，D与直线AC交于点E；（3）连接点B，C，并延长线段BC与射线AD交于点O；（4）用量角器测量AOB∠的大小（精确到度）．【解答】解：如图所示：（1）线段AB，射线AD，直线AC即为所求作的图形；（2）连接点B，D与直线AC交于点E；（3）连接点B，C，并延长线段BC与射线AD交于点O；（4）用量角器测量AOB∠的大小为42︒．28．（2019秋•石景山区期末）如图，平面上有三个点A，B，C．（1）根据下列语句按要求画图．①画射线AB，用圆规在线段AB的延长线上截取BD AB=（保留作图痕迹）；②连接CA，CD；③过点C画CE AD⊥，垂足为E．（2）在线段CA，CE，CD中，线段CE最短，依据是．【解答】解：（1）画出图形，如图所示．（2）在线段CA，CE，CD中，线段CE最短，依据是垂线段最短，故答案为：CE、垂线段最短．29．（2019秋•大兴区期末）选择合适的画图工具按要求作图并回答问题：已知：如图点A，点B，点C，（1）作直线AB；（2）作线段AC；（3）在点C的东北方向有一点D，且点D在直线AB上，画出点D；（4）作射线CE交AB于点E，使得ACE A∠=∠；（5）线段EA与线段EC的大小关系是相等．【解答】解：（1）如图所示，直线AB即为所求；（2）如图所示，线段AC嘉文四世；（3）如图所示，点D即为所求；（4）如图所示，ACE∠即为所求；（5）AE CE=，故答案为：相等．30．（2019秋•门头沟区期末）如图，在同一平面内有三点A、B、C．（1）作射线CA，连接BC；（2）延长线段BC，得到射线CD，画ACD∠平分线CE；（3）在射线CD上取一点F，使得CF AC=；（4）在射线CE上作一点P，使PF PA最小；（5）第（4）步作图的依据是两点之间，线段最短．【解答】解：（1）如图所示，射线CA，线段BC即为所求；（2）如图所示，射线CD，射线CE即为所求；（3）如图所示，点F即为所求；（4）如图所示，点P即为所求；（5）第（4）步作图的依据是：两点之间，线段最短．故答案为：两点之间，线段最短．。
高中通用技术《设计图样的绘制》练习题(附答案解析)
高中通用技术《设计图样的绘制》练习题(附答案解析)学校:___________姓名：___________班级：______________一、选择题1．如图所示是某工件的技术图样，图中漏标的尺寸共有（）A．3处B．4处C．5处D．6处2．下列有关网格徒手绘图的说法，不正确．．．的是（）A．绘图时，与地面垂直的线垂直画B．绘图时，与地面水平的线水平画C．绘图时，与地面水平的线沿斜线画D．绘图时，物体的比例关系由网格上的小格来确定3．如图所示是一个模型的轴测图，其中正确的左视图是（）A． B． C． D．4．技术语言是一种在技术活动中进行信息交流的特有的语言形式。
下列有关技术语言的说法，正确的是（）A．技术活动的丰富性使得技术语言具有多样性B．按照专业类型，技术语言有工程图样、计算机英语等C．依据人的感觉类型，可分为图形语言符号语言等D．交通标志不属于技术语言的应用5．如图所示是某零件的尺寸标注，其中5个小孔均匀分布。
关于该标注，以下相关描述正确的是（）A．图中R70标注正确B．图中Φ100标注错误C．图中Φ120标注错误D．图中缺少5个小孔的定位尺寸6．如图所示是小明绘制的连接件三视图及其尺寸标注。
该三视图及其标注存在的错误共有（）A．1 处B．2 处C．3 处D．4 处7．下列四幅三视图与形体对应正确的是（）A．B．C．D．8．仔细读图，关于尺寸标注说法正确的是（）A．该零件缺了3个尺寸B．该零件缺了2个尺寸C．Ø12尺寸标注错误D．24尺寸标注错误9．如图所示的结构图形，不是正等轴测图的是（）A．B．C．D．10．如图所示，这是某同学绘制的图样，图中尺寸标注不正确．．．的地方共有（）A．2处B．3处C．4处D．5处11．下列如图所示为剖视图的是（）A．①B．②C．③D．④12．下列关于图中尺寸标注的分析中，正确的是（）A．多标1处B．Φ24和Φ40标注错误C．少标2处D．少标1处13．右图为某模型的立体图，其正确的左视图是（）A．B． C．D．14．如图所示为某形体的正等轴测图、三视图，其中主视图和左视围的图线不全。
2024新高考浙江版高中通用技术专题三 技术图样的绘制真题练习
专题三技术图样的绘制考点一设计表现图1.(2022台州二模,15节选)小明在健身房看到如图甲所示的“一字马”训练拉伸器后,想构思一款能用手柄调节腿架摆角大小的拉伸器(如图乙所示),请你帮助小明设计手柄的孔1与脚架之间的传动机构。
设计要求如下:①向后扳动手柄时,能实现腿架水平向后同步摆动;②所有轴孔的直径为ϕ10;③轴1和腿架上均可以安装其他的零部件;④腿架材料是木材,其他材料自选。
图甲图乙图丙请完成以下任务:(3)画出该装置的设计草图,不需要将整个椅子和腿架画出,只需要示意出合适的位置就可以,必要时加以文字说明;(4)在设计草图上标注主要尺寸。
答案(3)(4)设计草图及尺寸标注如图所示2.(2021百校联盟联考,15节选)小明发现斑马线上行人闯红灯的现象时有发生,给自身及行驶车辆带来极大安全隐患,因此小明想设计一款与人行道红绿灯同步的拦截装置。
请你帮助小明设计该装置的机械部分,要求如下:①红绿灯绿灯时装置打开,红灯时装置关闭;②装置打开时不能影响行人正常通行,装置关闭时能阻止行人通行;③装置在打开和关闭时均能可靠固定﹔④装置采用电机驱动;⑤材料自选。
请完成以下任务:(3)画出装置机械部分的设计草图,必要时可用文字说明(电机可用方块表示);(4)在设计草图上标注装置的主要尺寸。
答案(3)(4)设计草图及尺寸标注如图所示3.(2021浙江A9协作体联考,15节选)小明在试验冲压控制系统时发现,电动机与冲压杆连接部分,无法实现电动机转一圈,冲压杆(横截面积为20 mm×20 mm,如图c)就来回运动一次,于是想设计一个新的连接件,连接电动机和冲压杆。
电机轴端面尺寸如图b所示。
请你帮助小明设计该装置,要求如下:①冲压杆上下冲压距离为10 cm;②能实现电动机转一圈,冲压杆就来回运动一次;③不能在冲压杆上打孔;④材料选用5 mm厚的钢板,长度不限。
请完成以下任务:(3)画出设计草图,必要时可用文字说明;(4)在设计草图上标注主要尺寸。
专题10：通用技术-读图作图题
专题10：读图作图题1、读图作图题（可能包括读图题、作图题等）主要包括草图、三视图、流程图、控制方框图等图的识读和作图。
不过主要还是草图、三视图的内容。
（其他图在其他的专题中讲解）2、草图答题规范：1）画一般人能看懂的图2）在平面图的基础上最好画立体图3）最好有文字注解3、三视图知识要点：主视图反映物体的长和高，左右和上下；俯视图反映物体的长和宽，左右和前后；左视图反映物体的高和宽，上下和前后。
三视图的投影规律主、俯视图长相等；主、左视图高平齐；俯、左视图宽相等。
画图要求：用铅笔、直尺等；先画轮廓线（细实线）再画粗实线。
4、流程图、方框图答题规范：1）画线条用直尺辅助2）画方框时要画长方形图注意：1）答题时要看清题目要求2）答完题时将辅助线擦除，但最好留有作图的痕迹练习：1、物体的正面投影，即物体由前向后投影所得的图形，通常反映物体的主要形状特征，称为（）。
A、左视图B、俯视图C、主视图D、右视图2、主视图反映物体的（ B ），俯视图反映物体的（ C ），左视图反映物体的（A ）。
A、高和宽B、长和高C、长和宽3、形体的视图只能表达其形状和结构的关系，而形体各结构块的真实大小和相对位置必须由尺寸来确定，因此，尺寸标注有如下基本要求（）。
A、正确B、完整C、清晰D、合理4、图样上的尺寸，以（）为单位时，不注写单位，否则必须注明。
Ａ、毫米（mm）B、厘米(cm) C、米（m）D 千米（km）、5、需要标注直径的形体主要有（）等旋转形体。
A、圆柱Ｂ、正三棱锥Ｃ、圆锥Ｄ、球体6、标注形体的尺寸时，应注意同一个尺寸一般只标注（）A、一次Ｂ、两次Ｃ、三次Ｄ、四次7、一般地，假想采用剖切平面的方法剖开物体，将处于观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为（）A、三视图Ｂ、机械加工图Ｃ、剖视图Ｄ、电子线路图8、下面代表金属材料的剖面符号是（ ）9、一个完整的尺寸一般由尺寸线、尺寸界线、尺寸箭头和尺寸文字(即尺寸值)四部分组成。
专题02 读图、识图、用图(专项训练)(解析版)
专题02 读图、识图、用图（专项训练）一、选择题天问一号探测器成功实现了我国首次地外行星着陆任务。
读下面两幅图，完成下列1-2小题。
1．在行星表面也是利用经纬网确定位置，经纬度的划分方法与地球一致。
此次探测器着陆点的经纬度位置是（）A．109.9°E，25.1°N B．110.1°W，25.1°N C．110.1°E，25.1°S D．109.9°W，25.1°S2．着陆当天沈阳的昼夜长短情况是（）A．昼短夜长B．昼长夜短C．昼夜平分D．极昼【答案】1．A 2．B【解析】1．根据地球上经纬度的确定方法：经度往东增加为东经，往西增加为西经；纬度往北增加为北纬，往南增加为南纬。
读图并结合选项可知，此次探测器着陆点的经纬度位置是109.9°E，25.1°N，A正确，BCD 错误。
故选A。
2．春分：日期在3月21日前后，太阳直射赤道，南北半球昼夜平分；夏至：日期在6月22日前后，太阳直射北回归线，北半球昼长夜短，南半球昼短夜长；秋分：日期在9月23日前后，太阳直射赤道，南北半球昼夜平分；冬至：日期在12月22日前后，太阳直射南回归线，北半球昼短夜长，南半球昼长夜短。
5月15日着陆当天，太阳直射北半球，沈阳也处于北半球，其昼夜长短情况是昼长夜短，B正确，ACD错误。
故选B。
下图为冬奥会参赛自由式滑雪大跳台赛区等高线图，读图回答下面3-4小题。
3．从地形角度看，该赛区为（）A．平原B．山地C．盆地D．高原4．运动员从冬奥村出发去高山滑雪中心，大约攀升（）米A．1300米B．1000米C．900米D．1600米【答案】3．B 4．A【解析】3．由地形等高线可知，此地等高线密集，地形崎岖，海拔较高，属于山地地形，故B正确。
4．由地形等高线可知，等高距为200米，因此冬奥村海拔范围为800米以上，1000米以下，高山滑雪中心海拔范围为2000米以上，2200米以下，所以从冬奥村出发去高山滑雪中心，大约攀升1000到1400米的范围。
高二通用技术试题
高二通用技术试题1.请补全三视图中所缺的三条图线。
【答案】2.下列不属于技术图样的是（）A．机械加工图B．建筑施工图C．校园效果图D．电子电路图【答案】C3.与下面零件对应的三视图是（）。
【答案】C4.图中尺寸数字标注不正确的是（）。
A．R15B．ø18C．20D．46【答案】C5.如图所示的尺寸标注中，错误的标注是（）A．R10B．R15C．25D．50【答案】A【解析】本题考查尺寸的标注。
A项中R10对应尺寸线应表示整圆的直径，应改为20。
6.金工划线时，要让划针紧贴导向工具，反复划3-4次，保证划痕清晰可见。
（）【答案】B【解析】本题考查金工操作要领，划线时要让划针紧贴导向工具，但应尽量一次划成。
题目表述错误。
7.请补全三视图中所缺的两条图线。
【答案】8.请补全三视图中所缺的3条图线。
【答案】（每条1分，共3分）9.如图所示的电脑桌，实木多层板桌面，尺寸为100cm*50cm*2cm，为了增加利用空间，要在离桌面25cm高的位置加装一块20cm*35cm*2cm的托板，请设计一个连接桌面与托板的金属支架（支架与托板连接，一并装上桌面后也可拆卸）。
具体设计要求如下：A．支架与托板连接后，可方便地与桌面组装和拆卸；B．支架与桌面连接时，不借助任何工具；C．支架固定在桌面边缘且不损坏桌面；D．连接处有较高强度。
根据设计要求，完成以下任务：（1）画出支架的草图，必要时用文字说明。
（2）在设计草图上标注支架的主要尺寸。
（3）固定后，下列测试托板的承重能力试验方法较合理的是（①将打印机放置在托板上，观察是否脱落；②用手用力按压托板，观察是否脱落；③在托板上不断放置书本，观察支架有无明显形变。
从中选择一项，将序号填写在“”处）。
【答案】（图7分，标注尺寸3分，空2分，共12分）（1）（7分）上部与托板连接，体现如何连接3分；下部与桌子连接可拆卸又不损坏桌面3分；尺寸符合1分。
（2）（3分）高度250毫米1分；孔的标注1分；夹持桌子的厚度标注1分。
