局放仪使用说明书
TEV在线局放仪
一、概述
局部放电检测仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。
携带方便、测量快速，抗干扰能力强，便于现场使用。
其配置软件具有实时波形图、最大峰值显示、定位等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。
本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。
二、技术参数
(一)技术特性
(二)显示
(三)存储
(四)接口
(五)通用说明
(六)配置清单
三、引用标准
高压开关设备和控制设备标准的共用技术要求DL/T 593
3.6kV～～40.5kV 交流金属封闭开关设备和控制设备DL/T 404
3.6kV～～40.5kV 交流金属封闭开关设备和控制设备GB 3906
局部放电测量GB/T 7354
电力设备局部放电现场测量导则DL/T 417
高电压试验技术 *部分：一般试验要求GB/T 16927.1 高电压试验技术第二部分：测量系统GB/T 16927.2 高电压试验技术第3 部分: 现场试验的定义及要求GB/T 16927.3
四、变压器测量
(一)超声波法检测原理
当变压器内部产生放电信号时，除产生放电脉冲电流沿容性回路传输外，同时还会激发出机械波（超声波）信号通过变压器油向四周辐射传播。
虽然电力变压器的结构较为复杂，但是变压器的整个器身内充满了变压器油，而绕组、绝缘材料、支撑、夹件、引线等部件均浸在油中，由于变压器油为超声波的良好传播媒介，这为在箱壁外侧检测局放产生的超声信号提供了有力条件。
所以，在变压器的箱壁外侧安放超声波传感器可以接收到内部较大的放电信号。
(二)脉冲电流法检测原理(HFCT)
由电力变压器的结构所决定，其绕组除匝间电容外还与铁心之间存在几百甚至几千皮法的分布电容，同时绕组与油箱间也存在上百皮法的分布电容。
当变压器的绕组等主绝缘回路中发生局部放电时，其产生的高频信号覆盖了从几十千赫兹到几十兆赫兹，甚至到千兆赫兹，由于几百皮法电容对于几百千赫兹以上的高频信号相当于通路，所以放电信号就会向所有与放电点有容性关系的回路中传播，其中一条回路必然包括铁心接地回路。
所以在铁心接地线上安装高频电流互感器可有效接收变压器内放电信号。
PDS600四通道综合局部放电检测仪说明书
PDS600局部放电检测仪使用说明书目录1. 产品概述 (1)1.1应用领域 (2)1.2产品特点 (2)1.3技术指标 (2)1.4配置 (2)2仪器外观 (3)2.1面板 (4)3 操作流程 (5)3.1开关机 (5)3.2连接天线与传感器 (5)3.3接入工频同步信号。
(5)3.4运行测量软件 (6)3.4.1参数设置 (6)3.4.4 存储参数设置 (8)3.4.5数据保存 (9)3.4.6数据分析 (9)3.4.7报表输出 (9)4仪器维护 (10)4.1注意事项 (10)4.2软件安装与卸载 (10)4.3驱动安装与更新 (12)5附录 (15)名词术语 (15)1. 产品概述1.1应用领域局部放电检测仪用于检测电力系统油浸式变压器，互感器，中压开关柜与GIS等设备的内部绝缘中是否存在局部放电以及分析局放的严重程度。
通过测量局部放电产生的超高频(UHF),超声波(AE),高频电流(HFCT), 暂态地电压(TEV)信号脉冲，对脉冲特征进行统计，用多种图谱直观地表达放电信号的幅度、相位、产生频度以及放电的发展趋势，达到测量局部放电信号的特征，并且识别局部放电信号类型的目的。
通过现场应用PDS600对设备进行测量，可以在设备运行的同时进行在线检测和诊断，判断被测设备是否需要停止运行进行检修。
1.2产品特点支持四通道联合测试：仪器具有6通道可选接入，支持4通道同时测试。
可选接入的传感器类型有UHF, AE, HFCT/TEV，可以组成的测试组合有2UHF+2AE, 2UHF+2HFCT,2UHF+2TEV, 2HFCT+2AE, 2TEV+2AE。
可以在不同的组合间进行切换。
独特的脉冲峰值捕获技术和浮动电平机制：在掌握测量系统的本底噪声的同时，有效的滤除无用的噪声数据，捕获有用的放电脉冲。
多种图谱表达放电脉冲：多角度多尺度的展示放电脉冲幅度，相位，出现频度和发展趋势，为放电脉冲识别提供数据支持。
局放检验仪使用说明
GSJFY局放测试仪产品操作手册福州亿森电力设备有限公司尊敬的用户：感谢您购买本公司GSJFY局放测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (4)二、主要技术指标 (4)三、系统工作原理 (7)四、结构说明 (9)五、操作说明 (11)六、使用期限 (16)七、售后服务 (16)附一：校正脉冲发生器使用说明书 (18)附二：局部放电试验中的局放和干扰图例 (20)GSJFY局放测试仪一、概述GSJFY局放测试仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1.使用条件（1）环境温度：0～40℃±2℃。
（2）相对湿度：80%以下。
（3）供电电源：220V±22V，50HZ。
（4）无剧烈震动和机械冲击。
局部放电检测仪使用说明
局部放电检测仪一、概述局部放电检测仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1．可测试品的电容量范围6PF--250μF2．检测灵敏度（见表一）表一输入单元序号调谐电容单位灵敏度（微微库）（不对称电路）1 6-25-100 微微法0.022 25-100-400 微微法0.043、放大器频带：①低端：10KHZ、20KHZ、40KHZ任选②高端：80KHZ、200KHZ、300KHZ任选4、放大器增益调节：粗调六档，档间增益20±1 db;细调范围>20db。
5、时间窗：①窗宽：可调范围15°～150°;②窗位置：每一窗可旋转0°～170°；③两个时间窗可分别开或同时开。
6、放电量表：①指针式表头：对数刻度1-10-100 误差<±5%(以满刻度计)线性刻度0-1000 误差<±5%(以满刻度计)②数字表头：以3½LED数字表显示0-100.0 误差<±5%(以满刻度计)7、椭圆时基：①频率50HZ、100HZ、150HZ、200HZ、400HZ。
②椭圆旋转：以30°为一档，可作120°旋转。
③显示方式：椭圆——直线。
④高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。
8、试验电压表：①量程：100KV（可扩展）②显示：3½数字电压表指示③精度：优于±5%（以满刻度计）9、内、外零标功能10、体积：500*500*210（宽*深*高）mm311、重量：约18kg。

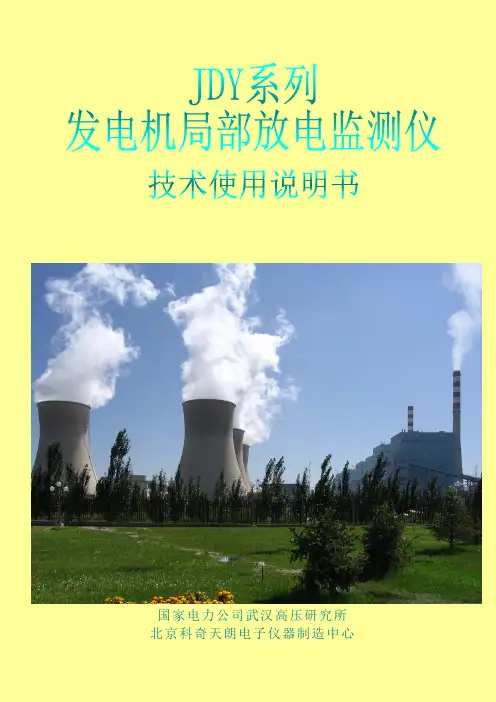

JDY系列发电机局部放电仪技术使用说明书
国家电力公司武汉高压研究所北京科奇天朗电子仪器制造中心工控机存储一台监测仪的数据工控机存储两台监测仪的数据一、概述 (4)二、仪器特点与技术性能 (5)三、工作原理 (6)四、安装与校准 (9)五、面板操作 (12)六、微机使用与操作 (13)七、运行须知 (14)八、产品成套性 (14)九、售后服务 (14)附图：仪器柜尺寸图及附件图一、概述大型发电机运行的可靠性直接关系到电网系统的正常运行。
而确保电力系统的正常运行，对国计民生具有重要的战略意义和现实意义。
在发电机发生的重大事故中，定子绝缘隐患所产生的局部放电是引起事故原因之一。
它起始于发电机绝缘老化、放电；定子线圈内股线断股；槽内槽楔固定松动；渗油污染线圈产生爬电；水冷机组线圈渗、漏水引起的绝缘放电；空冷机组产生的电晕等。
总之，故障放电是电气设备运行过程中电气绝缘劣化的一种表现，是发展成为绝缘击穿短路事故的必经过程。
预防性试验不能完全保证发电机绝缘在一个检验周期内安全运行，尤其是无法掌握运行中发电机绝缘放电的状态变化。
因而有必要寻求一种绝缘放电的在线监测仪器，随时监测运行中发电机定子绝缘的正常放电值和异常放电值，依据放电的性质、放电量的大小和次数及变化趋势，可以早期判断发电机是否存在绝缘劣化，甚至绝缘损坏，为故障检修及周期维护提供有效数据。
同时为电力系统运行监测的自动化，提高电厂现代化管理水平打下基础。
JDY－Ⅳ型发电机局部放电监测仪是以绝缘放电测试理论为依据而研制开发的一种新型发电机绝缘放电在线监测仪器。
其主要依据发电机绝缘在形成故障过程中所产生的局部放电和局部放电所具有的特征为判断依据，进行定量测量、定性分析，同时示波器显示放电相位和波形，以利综合判断及采取措施。
该仪器采用ＰＣ（微微库仑）作为量值，具有数字化、智能化等先进技术，经串行接口与计算机进行数据传输。
通过运行我单位开发的监测软件，可实时地在计算机屏幕上显示采集的数据，并观测放电波形。
sdjf-6209 型局部放电检测仪使用说明书
SDJF-6209型局部放电检测仪使用说明书中国江苏扬州苏电电气有限公司地址:江苏省宝应县高新开发区邮编:225800电话**************传真**************网址: E-mail:***************第一章无局放理论概述在开始我们的实验以前，我们首先应该对局部放电有个初步的了解，为什么要测量局部放电？局部放电有什么危害？怎样准确测量局部放电？有了上述理论基础可以帮助我们理解测量过程中的正确操作。
一、局部放电的定义及产生原因在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。
这种现象称之为局部放电。
局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。
发生在内部的称为内部局部放电。
而对于被气体包围的导体附近发生的局部放电，称之为电晕。
由此总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种：1、电场不均匀。
2、电介质不均匀。
3、制造过程的气泡或杂质。
最经常发生放电的原因是绝缘体内部或表面存在气泡；其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同，也会逐渐出现裂缝；再有一些是在运行过程中有机高分子的老化，分解出各种挥发物，在高场强的作用下，电荷不断地由导体进入介质中，在注入点上就会使介质气化。
二、局部放电的模拟电路及放电过程简介介质内部含有气泡，在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示；其中Cc是模拟介质中产生放电间隙(如气泡)的电容；Cb 代表与Cc串联部分介质的合成电容；Ca表示其余部分介质的电容。
(a)实际介质(b)模拟电路——介质有缺陷(气泡)的部份(虚线表示)——介质无缺陷部份图1—1表示具有内部放电的模拟电路图1—1中以并联有—对火花间隙的电容Cc来模拟产生局部放电的内部气泡。
JFD-2000A两通道数字式局部放电检测仪使用说明书(A4)
-4-
JFD-2000A 多通道数字局放仪使用说明书
填写相应工程的字段名称，并且选择数据库工程所在的目录，然后点击[ 完成 ]按钮。 数据库选择完毕后，点击向导的[ 下一步 ]按钮，进入测试任务界面。
您可以选择已有的测试任务，或者创建新的任务。点击界面中选择已有任务的按钮，从已有任务列表 中选中某一个测试任务，双击或者点击完成按钮，系统将进入测量界面。
软件会自动打开上一次选择的数据库工程文件。如果要重新选择新的数据库工程文件，可以点击[ 选 现有工作区 ]按钮，出现如下的对话框：
需要注意的是，所选的工程名称，必须是以 .dsp 为后缀的数据库文件名。一个数据库工程包括以下 几个部分：（1）工程数据库文件，以 .dsp 为后缀的文件；（2）数据库文件；（3）测试任务所在的 Data 数 据目录。
七、产品使用注意事项
1、先将仪器的接地端接地，再进行下面所述的操作；在拆除连线时，最后断开接地端。 2、实验前，试品的绝缘表面（尤其是高压端）应作清洁化处理。 3、各连接点应接触良好，尤其是高压端不要留下尖锐的接点，高压导线应尽可能粗，以防电晕。 4、输入单元要尽量靠近试品，而且接地要可靠，接地线最好用编织铜带。主机也须接地，以保证使 用安全。 5、试验回路尽可能紧凑，即高压连线尽可能短，试验回路所围面积尽可能小。 6、在进行 110kV 及以上等级的局放试验时，试品周围的悬浮金属物体应妥善接地。 7、考虑到油浸式试品局部放电存在滞后效应，因此在局放试验前几个小时，不要对试品施加超过局 部放电试验电压的高电压。 8、仪器应良好保护，防止腐蚀，注意防潮，避免阳光照射，测试时远离强磁场源。仪器应避免强烈 震动，运输时应有防震措施。 9、在条件允许的情况下，可将试品放在屏蔽室中，能有效的防止干扰。 10、在每次试验前，仪器连接好后，仪器应有不少于 5 分钟的预热时间。 11、严禁带电插拔接口；插拔接口时，严禁仪器处于开机状态，应关掉开关再进行插拔接口的操作。 12、校准方波以后，一定要摘下连线，以免在测试时被高压击穿，然后关上电源开关。
局部放电测试仪说明书
局部放电测试仪说明书尊敬的顾客感谢您购买本公司HTJF-H局部放电检测系统。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危2险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
武汉市华天电力自动化有限责任公司请勿在易爆环境中操作。
局放仪的使用
TCD－9302局部放电检测仪技术使用说明书一、概述TCD－9302局部放电检测仪是我公司研制开发生产的一种新型仪器。
它基本上保持了原有局部放电检测仪的优点和功能，并致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器。
该仪器是根据IEC(270)标准，利用脉冲电流法原理研制而成，并满足GB-7354-87、GB-1207-97、GB－1208－97中关于局部放电测试对测试仪器规定的技术要求。
该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。
并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。
可供制造厂、科研部门、电力部门现场使用。
二、名词、术语1．局部放电局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。
它包含三种放电形式：内部放电（在介质内部）、沿面放电（在介质表面）、电晕放电（在电极尖端）。
2．电荷量q在试品两端瞬时注入一定电荷量，使试品端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量。
3．视在放电量校准器视在放电量校准器是一标准电量发生器，试验前它以输出某固定电量加之试品两端，模拟该试品在此电量下放电时局部放电测试仪的响应，此时调整刻度系数，确定局部放电检测仪的量程，以便在试验时测量该试品在额定电压下的视在放电量。
因该放电量时以标准电量发生器比较后间接测出，而非直接测出，故此放电量称为“视在放电量”。
校正电量发生器是测量局部放电时必备的仪器，它的性能参数直接关系到测试结果的准确性。
视在放电量校准器由校准脉冲电压发生器和校准电容串联组成，其参数主要包括：脉冲波形上升时间、衰减时间、内阻、脉冲峰值、校准电容值等。
校准脉冲电压发生器电压波形上升时间为从0.1U0到0.9U0的时间，衰减时间定义为从峰值下降到0.1U0的时间。
TWPD-2M-6CH局放仪说明书
在加压之前，如果通道波形中有较强干扰，可对干扰开窗进行频 谱分析，查看干扰主要频段范围，从而选择能够抑制干扰和合适频带， 同时针对该频带应校准，如果该频带已经校准，在环境条件相同的条 件下无需重新校准。 5. 天线门控抑制干扰
6 个电信号接口，一路外同步接口 40MS/S 0.2mV～20V
增益调节
-30dB、-20dB、-10dB、0dB、10dB、20dB、30dB、40dB、
50dB、60dB
频带范围
20kHz～150kHz；40kHz～300kHz；1MHz～1.2MHz
本量程非线性误差 5%
可测试品的电容量范 6pF～250µF
15. 2D、3D 统计图谱分析 PRPD 图
Q-φ图
N-φ图 Q-φ-T 图
在一些有争议的事故中，“事故后”分析可以通过记录的数据作 为事故的重演。回放功能使得可以在办公室对 PD 检测的结果进行全 面的评估。
13. 定制报告 TWPD-PDR 工具（标配）可以完全支持 Microsoft Word2003 及
Microsoft Word2007，创建出用户试验报告。
14. 一键恢复出厂设置 在试验过程中，用户可以一键轻松实现将出厂的配置还原。
当现场环境存背景噪声时，而用户又想呈现出比较干净的放电脉
冲时，可开启背景抗干扰。
8. 可复用校准机制
2M-6CH 采用可复用校准方法，不同频带校准后随试验文件存储，可 实现相同试验条件下无需反复校准。优点：
PDS300局部放电检测仪使用说明书
产品编号：PDS 300局部放电检测仪使用说明书奥达科技有限公司目录1.产品概述 (2)1.1应用领域 (3)1.2产品特点 (3)1.3技术指标 (3)1.4配置 (4)2. 产品外观 (4)3. 产品使用 (5)3.1连接天线和传感器 (5)3.2接入工频同步信号 (5)3.3连接电源线 (5)3.4开机 (5)3.5运行客户端软件 (6)3.5.1查看服务器主机状态 (6)3.5.2点对点测量模式 (7)3.5.3自动测量模式 (11)3.5.4刷新无线网络 (11)4. 产品维护 (11)4.1注意事项 (11)4.2 服务器检测 (12)4.3客户端检测 (12)4.3.1网络设置 (12)4.3.2软件安装与卸载 (15)5. 名词术语 (14)1. 产品概述1.1应用领域局部放电检测仪用于检测电力系统油浸式变压器，互感器与GIS等设备的绝缘中是否存在局部放电以及分析局放的严重程度。
通过测量局部放电产生的超高频(UHF)和超声波(AE)信号脉冲，对脉冲特征进行统计，用多种图谱直观地表达放电信号的幅度、相位、产生频度以及放电的发展趋势，达到测量局部放电信号的特征，并且识别局部放电信号类型的目的。
通过现场应用PDS300对设备进行测量，可以在设备运行的同时进行在线检测和诊断，判断设备是否需要停止运行。
1.2产品特点支持双通道联合测试：接入一路UHF信号和一路AE信号；如果用户有需要，可以方便的扩展升级到两路UHF信号接入。
UHF通道自动选频功能：用户在测量前可以先选择在400MHz~1600MHz范围内进行频谱扫描，这样可以预先判断出有无可疑的放电信号产生，并且测量出可疑放电信号的平均幅度，系统自动为您选择好信噪比最高的测量频段。
独特的脉冲峰值捕获技术和浮动电平机制：在掌握测量系统的本底噪声的同时，有效的滤除无用的噪声数据，捕获有用的放电脉冲。
高分辨率海量数据记录：采样点间的时间间隔是50ns, 单次测量时间最长可达无间断2天。
