RIP协议原理及配置实验报告
rip实验报告
rip实验报告实验报告：RIP协议的应用与分析摘要：本实验旨在探究RIP（Routing Information Protocol）协议的应用与分析。
RIP 是一种基于距离向量的路由协议，常用于小型网络中。
本文将从RIP协议的基本原理、应用场景、优缺点以及未来发展等方面进行分析和讨论。
一、RIP协议的基本原理RIP是一种距离向量路由协议，它通过交换路由信息，计算出最佳路径并更新路由表。
RIP协议使用跳数（hop count）作为度量标准，即将到达目的地的跳数作为路径的衡量标准。
RIP协议通过周期性地广播路由信息，实现网络中各个路由器之间的通信和路由表的更新。
二、RIP协议的应用场景1. 小型网络：RIP协议适用于小型网络，特别是那些拓扑结构简单、路由器数量较少的网络。
在这种场景下，RIP协议的优点是配置简单、实现成本低，并且能够快速适应网络拓扑的变化。
2. 低成本要求：RIP协议不需要高端的硬件设备和大量的带宽，因此适用于对成本有较低要求的网络环境。
它可以在有限的资源下提供基本的路由功能，满足一般的通信需求。
3. 学术研究：RIP协议作为一种经典的路由协议，被广泛应用于学术研究中。
研究人员可以通过对RIP协议进行改进和优化，探索更高效的路由算法和协议设计。
三、RIP协议的优缺点1. 优点：（1）简单易用：RIP协议的配置和管理相对简单，适合初学者使用。
（2）适应性强：RIP协议能够快速适应网络拓扑的变化，当网络中某个路由器失效时，能够迅速更新路由表。
2. 缺点：（1）慢速收敛：由于RIP协议是周期性广播路由信息，其收敛速度相对较慢。
在大型网络中，可能会导致路由表更新不及时，影响网络的稳定性。
（2）不适用于复杂网络：RIP协议的距离度量标准只考虑了跳数，没有考虑其他因素如带宽、延迟等。
因此，在复杂网络环境中，RIP协议的性能可能不如其他高级路由协议。
四、RIP协议的未来发展尽管RIP协议存在一些局限性，但它作为一种经典的路由协议仍然具有一定的应用前景。

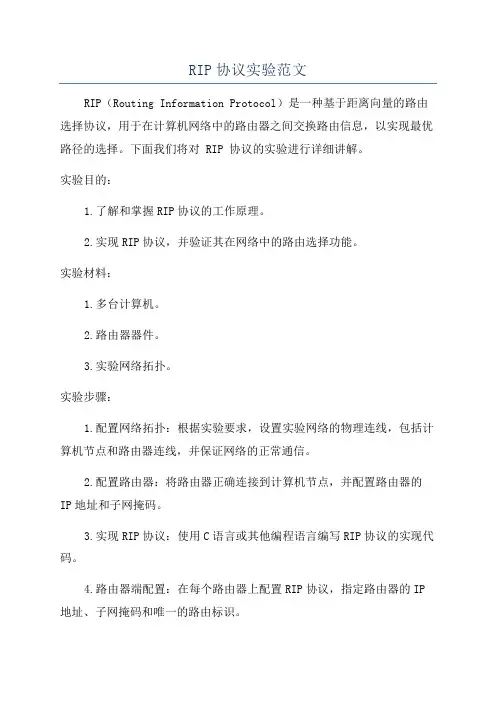

RIP协议实验范文
RIP协议实验范文RIP（Routing Information Protocol）是一种基于距离向量的路由选择协议，用于在计算机网络中的路由器之间交换路由信息，以实现最优路径的选择。
下面我们将对 RIP 协议的实验进行详细讲解。
实验目的：1.了解和掌握RIP协议的工作原理。
2.实现RIP协议，并验证其在网络中的路由选择功能。
实验材料：1.多台计算机。
2.路由器器件。
3.实验网络拓扑。
实验步骤：1.配置网络拓扑：根据实验要求，设置实验网络的物理连线，包括计算机节点和路由器连线，并保证网络的正常通信。
2.配置路由器：将路由器正确连接到计算机节点，并配置路由器的IP地址和子网掩码。
3.实现RIP协议：使用C语言或其他编程语言编写RIP协议的实现代码。
4.路由器端配置：在每个路由器上配置RIP协议，指定路由器的IP 地址、子网掩码和唯一的路由标识。
5.路由器之间的通信：通过路由器之间的链路交换路由信息，使用RIP协议传递路由表。
6. Routetable 的更新：根据收到的 RIP 报文更新本地的Routetable。
7.路由选择：利用最小跳数法则选择最短路径，更新最优路径。
实验注意事项：1.确保网络拓扑结构合理，所有计算机和路由器均正常连接。
2.编写RIP协议的实现代码时，应仔细理解RIP协议的工作原理，并确保代码的正确性。
3.在路由器之间配置RIP协议时，注意配置正确的IP地址、子网掩码和唯一的路由标识。
4.实验过程中，注意观察路由器之间的路由信息交换情况，并及时处理出现的错误。
实验结果和分析：1.观察实验网络中路由器之间的路由信息交换情况，确保RIP报文正常传递。
2.比较实验中不同路径的选择和路由器之间的通信质量，验证RIP协议的路由选择功能。
3.检查局域网内每个计算机是否能够正常访问其他计算机，验证RIP 协议的正确性。
实验总结：通过本次RIP协议实验，我们深入了解和掌握了RIP协议的工作原理和实现方法。
实验RIP路由协议的配置报告
1．RIP,IGRP,EIGRP三种路由协议有什么不同?各协议分别适用应用在什么网络？
答：不同种类的路由协议。RIP和IGRP之间的主要区别是距离矢量协议;EIGRP主要是连接状态协议。配置RIP动态路由协议是通用的路由协议，而IGRP,EIGRP是CISCO专用的路由协议。
【实验心得和体会】
2．配置路由器r2
1）清空路由器原有配置
[Router]reset saved-configuration
[Router]reboot
2）更改路由器名称
[Router]sysname r2
3）配置s0接口
[r2]interface s0
[r2-serial0]link-protocol ppp
[r2-serial0]ip address 192.168.3.2 255.255.255.0
了解了RIP的基本知识，掌握了它的基本作用，适用于小型的同类网络，它以从源端到目的端所经过的路由器个数作为唯一的度量标准，从实验的错误中体会到成功的喜悦，从实验中体会到知识的无穷，从实践中学到了知识。
指导教师评语及成绩：
评语：
成绩：指导教师签名：
批阅日期：
实验内容：
【实验步骤】
1．配置路由器r1
1）清空路由器原有配置
[Router]reset saved-configuration
[Router]reboot
2）更改路由器名称
[Router]sysname r1
3）配置s0接口
[r1]interface s0
[r1-serial0]link-protocol ppp
[r1-serial0]ip address 192.168.3.1 255.255.255.0
RIP协议原理及配置实验报告
RIP协议原理及配置实验报告Title: RIP Protocol: Principle and Experimental Configuration1. Introduction (Approximately 150 words)2. RIP Protocol Principles (Approximately 400 words)RIP operates on the principle of distance-vector routing, where routers exchange information to determine the shortest path to a destination network. Key principles of the RIPprotocol include the following:a. Distance Metric: RIP uses hop count as its distance metric, where each router counts the number of hops required to reach a particular network.b. Split Horizon: RIP prevents routing loops by implementing the split horizon rule, which prohibits a router fromadvertising a route back to the same interface from which it was learned.3. Experimental Configuration (Approximately 550 words)For the experimental setup, the following hardware and software are required:a. Hardware: A minimum of two routers connected via Ethernet cables is needed for the experiment.b. Software: Router simulation software, such as Cisco Packet Tracer, is utilized to emulate the routers and configure the RIP protocol.The configuration process involves the following steps:Step 1: Build the network topology: Use the simulation software to connect the routers using Ethernet cables, ensuring a functioning LAN.Step 2: Configure router interfaces: Assign IP addresses to each router interface and enable the RIP protocol on all interfaces.Step 3: Set RIP version and network addresses: Specify the RIP version (RIPv1 or RIPv2) and segment the network into different areas using appropriate network addresses.Step 4: Configure routing updates: Determine the frequency of RIP updates and specify the type of networks to be includedin the routing updates.Step 5: Verify and test the network: Ensure all configurations are correctly implemented and run routing tests to evaluate the efficiency of the RIP protocol.4. Conclusion (Approximately 100 words)In conclusion, RIP is a widely used distance-vector routing protocol that facilitates efficient data transmission within LANs and small networks. This report provided an overview of theRIP protocol's principles and presented a detailed experimental configuration using router simulation software. By conducting experiments and evaluating performance metrics, it is possible to determine the effectiveness of RIP in routing data and make informed decisions regarding network design and implementation.Word Count: 450 words.。
RIP-路由协议实验报告
Router2(config-router)#version2
Router2(config-router)#no auto-summary
步骤4.验证三台路由设备的路由表，查看是否自动学习了其他网段的路由信息。
S3550#show ip route
操作方法与实验步骤
三层交换机基本配置
验证测试（showvlan）
路由器基本配置
验证测试：验证路由器接口的配置和状态。
配置RIP v2路由协议
验证三台路由设备的路由表，查看是否自动学习了其他网段的路由信息。
测试网络的连通性。
实验内容及实验数据记录
步骤1.三层交换机基本配置
switch#configure terminal
S3550(config-if)#exit
S3550(config)#interface f0/5
S3550(config-if)#switchport access vlan 50
S3550(config-if)#exit
S3550(config)#interface vlan 10 !创建VLAN虚接口，并配置IP
Router1(config-if)# no shutdown
Router1(config-if)#exit
Router1(config)# interface serial 1/2
Router1(config-if)# ip address 172.16.2.1 255.255.255.0
Router1(config-if)#clock rate 64000
S3550(config-if)#ip address 172.16.1.2 255.255.255.0

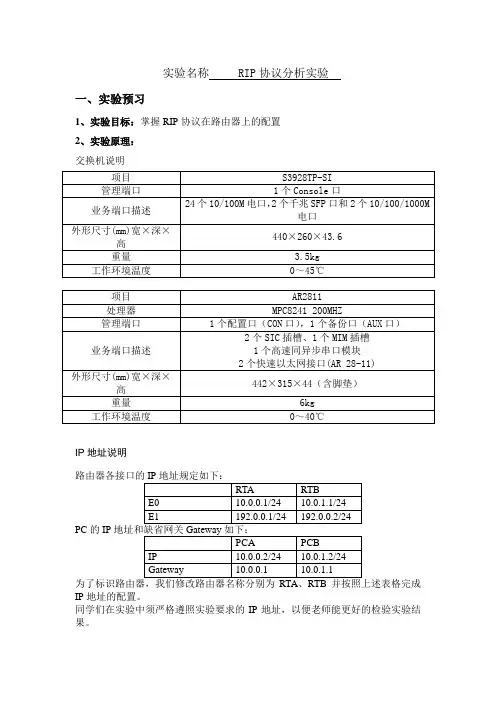

RIP协议分析实验实验报告
实验名称RIP协议分析实验一、实验预习1、实验目标：掌握RIP协议在路由器上的配置2、实验原理：交换机说明IP地址说明PC的IPIP地址的配置。
同学们在实验中须严格遵照实验要求的IP地址，以便老师能更好的检验实验结果。
说明：实际应用中，IP地址是根据实际情况进行灵活规划的。
3、实验设备及材料：1) 1台华为Quidway S3928TP以太网交换机2) 2台华为Quidway AR 2811路由器3) 2台PC4) 专用配置电缆2根，标准网线9根4、实验流程或装置示意图：二、实验内容方法步骤及现象：第一步：首先确认实验设备依照组网图3-2正确连接；第二步：PC通过CONSOLE口连接上Quidway AR2811路由器；第三步：执行如下命令显示RTA路由表，并记录结果：[Quidway]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0第四步：配置RTA路由器接口和PC的IP地址，具体配置命令如下：[Quidway]sysname RT A[RT A]int e0[RT A-Ethernet0]ip addr 10.0.0.1 24[RT A-Ethernet0]int e1[RT A-Ethernet1]ip addr 192.0.0.1 24第五步：执行如下命令显示RTA配置信息，并记录结果：[RT A]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTAencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.0.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.1 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!return第六步：执行如下命令显示RTA路由表，并记录结果：[RT A]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet010.0.0.0/24 Direct 0 0 10.0.0.1 Ethernet010.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0第七步：PCB通过CONSOLE口连接上Quidway AR2811路由器RTB；第八步：执行如下命令显示RTB路由表，并记录结果：[Quidway]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0第九步：配置RTB路由器接口和PC的IP地址，具体配置命令如下：[Quidway]sysname RTB[RTB]int e0[RTB-Ethernet0]ip addr 10.0.1.1 24[RTB-Ethernet0]int e1[RTB-Ethernet1]ip addr 192.0.0.2 24第十步：执行如下命令显示RTB配置信息，并记录结果：[RT A]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTBencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.1.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.2 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!return第十一步：执行如下命令显示RTB路由表，并记录结果：[RTB]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.2/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet110.0.0.0/24 Direct 0 0 10.0.1.1 Ethernet010.0.1.1/32 Direct 0 0 127.0.0.1 LoopBack0第十二步：完成上述配置之后，用ping命令测试网络互通性；思考题：观察两两个以太网段能否互通，并解释原因（参考答案：仔细看看路由表就可以明白，路由器还没有相关的路由）；第十三步：在RTA上配置RIP协议，命令如下；[RT A]rip[RT A-rip]network all第十四步：执行如下命令显示RTA配置信息，并记录结果：[RT A]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTAencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.0.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.1 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!quitripnetwork all!quit!return思考题：试分析与第五步记录的结果有什么不同，并解释原因；第十五步：执行如下命令显示RTA路由表，并记录结果：[RT A]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet010.0.0.0/24 Direct 0 0 10.0.0.1 Ethernet010.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack010.0.1.0/24 RIP 100 1 192.0.0.2 Ethernet1 思考题：试分析与第六步记录的结果有什么不同，并解释原因；第十六步：在RTB上配置RIP协议，命令如下；[RTB]rip[RTB-rip]network all第十七步：执行如下命令显示RTB配置信息，并记录结果：[RTB]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTBencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.1.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.2 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!quitripnetwork all!quit!return思考题：试分析与第十步记录的结果有什么不同，并解释原因；第十八步：执行如下命令显示RTA路由表，并记录结果：[RT A]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.2/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet110.0.0.0/24 Direct 0 0 10.0.1.1 Ethernet010.0.1.1/32 Direct 0 0 127.0.0.1 LoopBack010.0.0.0/24 RIP 100 1 192.0.0.1 Ethernet1思考题：试分析与第十一步记录的结果有什么不同，并解释原因；第十九步：完成上述配置之后，用ping命令测试网络互通性；思考题：观察两两个以太网段能否互通，并解释原因（与第十二步分析做对比）；第二十步：现在我们可以看看RIP是怎样发现路由的，在特权模式下打开RIP协议调试开关，有如下信息在路由器之间传递，它们完成了路由的交换，并形成新的路由。
实验6配置RIP协议
实验6 RIP的配置
【实验名称】
RIP的配置
【实验目的】
掌握通过动态路由方式实现网络的连通性.
【背景描述】
假设校园通过一台路由器连接到校园外的另一台路由器上,现要在路由器上做适当配置,实现校园网内部主机与校园网外部主机的相互通信.
【实现功能】
实现网络的互连互通,从而实现信息的共享和传递.
【实验拓扑】
【实验设备】R2624(2台)
【实验步骤】
步骤1.在路由器Router1上配置接口参数
步骤2.在路由器Router2上配置接口参数.
步骤3.配置PC1、PC2.
验证：PC1和PC2不能互相通信
步骤4.在路由器Router1上配置RIP.
步骤5.在路由器Router2上配置RIP.
验证测试：查看Router1、Router2上的路由表
步骤6.测试网络的互连互通性.
【注意事项】
PC1和PC2的网关要正确设置。
路由协议(RIP)实验
路由协议（RIP）实验报告RIP版本：RIPv1,RIPv2 这两个版本我们一个一个来。
实验目的：用RIP协议实现全网互通。
RIPv1：这是RIPv1的拓扑图，RIPv1路由协议只支持有类子网掩码的网段，就是A,B,C这三类的IP的,对加长的子网掩码不考虑。
RIP协议计算度量值（metric）方式是跳数，就是过了几个三层设备就是几跳。
RIP发送数据的形式为广播发送，其广播地址为255.255.255.255。
RIP采用的是UDO 的520端口。
我们先把其每个端口的IP都配置上。
R1：R1>enableR1#configure terminalR1(config)#interface loopback 0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#interface serial 0/0R1(config-if)#ip address 192.168.5.1 255.255.255.0R1(config-if)#no shutdown这个是查看每个端口的IP是多少和是否开启。
一清二楚。
R2:R2>enableR2#configure terminalR2(config)#interface loopback 0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#interface loopback 1R2(config-if)#ip address 192.168.4.1 255.255.255.0R2(config-if)#interface serial 0/0R2(config-if)#ip address 192.168.5.2 255.255.255.0R2(config-if)#no shutdownR2(config-if)#interface serial 0/1R2(config-if)#ip address 192.168.6.1 255.255.255.0R2(config-if)#no shutdownR3:R3>enableR3#configure terminalR3(config)#interface loopback 0R3(config-if)#ip address 192.168.3.1 255.255.255.0R3(config-if)#interface serial 0/0R3(config-if)#ip address 192.168.6.2 255.255.255.0R3(config-if)#no shutdown因为RIP只支持有类子网掩码的IP所以这里都是设置的24位的子网掩码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RIP协议原理及配置实验报告
通信网络实验
——RIP协议原理及配置实验报告
班级：
学号：
姓名：
RIP协议原理及配置实验报告
一、实验目的
1.掌握动态路由协议的作用及分类
2.掌握距离矢量路由协议的简单工作原理
3.掌握RIP协议的基本特征
4.熟悉RIP的基本工作过程
二、实验原理
1.动态路由协议概述
路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议
之间交换路由信息，学习非直连网络的
路由信息，加入路由表。
并且在网络拓
扑结构变化时自动调整，维护正确的路
由信息。
动态路由协议通过路由信息的交换生成
并维护转发引擎需要的路由
表。
网络拓扑结构改变时自动更新路由
表，并负责决定数据传输最佳路径。
动
态路由协议的优点是可以自动适应网
络状态的变化，自动维护路由信息而不
用网络管理员的参与。
其缺为由于需要
相互交换路由信息，需要占用网络带
宽，并且要占用系统资源。
另外安全性
也不如使用静态路由。
在有冗余连接的
复杂网络环境中，适合采用动态路由协
议。
目的网络是否可达取决于网络状态
动态路由协议分类
按路由算法划分：
距离-矢量路由协议( 如RIP ) ：定期广播整个路由信息，易形成路由环
路，收敛慢
链路状态路由协议（如OSPF）：收
集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题，收敛快
按应用范围划分：
域间路由协议(EGP)和域内路由协议(IGP)
自治域系统(AS) 是一组处于相同技术
管理的网络的集合。
IGPs 在一个自治
域系统内运行。
EGPs 连接不同的自治
域系统。
2.R IP协议概述
如果RouterB这时发送路由更新（该更新信息包里包含了到网络10.4.0.0的路由信息，跳数为1），RouterC就会接受该信息（因为接受到的路由信息更新包里的有关网络10.4.0.0的路由比自己的要好），并将到网络10.4.0.0的路由安装到自己的路由表里。
此时，RouterC将发送新的路由更新信息，可以到达网络10.4.0.0，且跳数为2。
路由回路的解决办法：
定义最大跳数——定义一个跳数上限，来防止无穷大的回路；
水平分割（Split Horizon）——工作原理：路由器从某个接口上接收到某条路由信息之后，将不再通过该接口去宣告这条路由信息。
毒性逆转（Poisoned Reverse）——路由器从某个接口上接收到某个网段的路由信息之后，并不是不往回发送信息了，而是发送，只不过是将这个网段标志为不可达，再发送出去。
收到此种的路由信息后，接收方路由器会立刻抛弃该路由，而不是等待其老化时间到（Age Out）。
这样可以加速路由的收敛。
触发更新(Triggered Update)——“触发更新”可以用来加快路由信息的扩散，当每个路由器检测到某个接口正在或已经停止工作，或者是某个相邻节点瘫痪了，或者是一个新的子网或邻居节点加入进来，这时它将立刻发送一个“触发更新”，这将大大的加速了网络的收敛速度。
Hold－Down 定时器——当路由表中某条路由被标示为不可达时，触发抑制定时器。
抑制定时器和清除定时器用来计量该条路由彻底从路由表中删除前的时间。
当网络路由处于抑制状态时，关于该路由的刷新就会被忽略。
抑制定时器计时终止后，该路由仍将作为一条可能已经断掉的路由保持在路由表中，但是，任何一条接受到的网络刷新都将是可用的。
3.R IP的缺点
收敛慢，路由选取到无限，不能检测路由环路，度量值只是跳跃计数，网络直径小（15个跳跃）
三、实验内容
1.在2个节点的树型网络里配置RIP协议。
拓扑结构如图所示：
首先，设置主机以及路由器的IP地址
PC0：192.168.90.1 默认网关：192.168.90.2 Router0: FastEthernet0/0 192.168.90.2 FastEthernet0/1 192.168.91.1 Router1: FastEthernet0/0 192.168.91.2 FastEthernet0/1 192.168.92.1 PC1：192.168.92.2 默认网关：192.168.92.1 然后用PING语句测试两主机之间的连通性；如
下图所示，两主机之间可以连通；
第三步，显示路由表，用show ip route命令显示路由表，如下图所示：
用命令clear ip route *清除路由表后，再用PING命令测试两主机间的连通性，结果不连通，如图所示：
再用show ip route，如图所示：
2.R IP的Metric是如何计算而来的?它有什么缺
陷？
答：RIP根据到目标网段的跳数当做
Metric值。
缺陷就是它不能很好的
反应网络情况（比如带宽和时延），
而且RIP最大跳数在15跳，限制了
网络范围。
3.什么是水平分割，毒性逆转和触发更新？
答：水平分割：路由器从某个接口接收到的更新信息不允许再从这个接口发回去。
毒性逆转：路由器从某个接口上接收到某个网段的路由信息之后，并不是不往回发送信息了，而是发送，只不过是将
这个网段的跳数设为无限大，再发送出
去。
收到此种的路由信息后，接收方路
由器会立刻抛弃该路由，而不是等待其
老化时间到（Age Out）。
触发更新：“触发更新”可以用来加快路由信息的扩散，当每个路由器检测到
某个接口正在或已经停止工作，或者是
某个相邻节点瘫痪了，或者是一个新的
子网或邻居节点加入进来，这时它将立
刻发送一个“触发更新”，这将大大的
加速了网络的收敛速度。
